热重分析仪（TG）基本原理热重分析法（Thermogravimetry Analysis，简称TG或TGA）为使样品处于一定的温度程序（升／降／恒温）控制下,观察样品的质量随温度或时间的变化过程。
广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
利用热重分析法，可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析（包括利用TG测试结果进一步作表观反应动力学研究），可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。
热重分析仪的基本原理示意如下：炉体（Furnace）为加热体，在由微机控制的一定的温度程序下运作，炉内可通以不同的动态气氛（如N2、Ar、He等保护性气氛，O2、air等氧化性气氛及其他特殊气氛等），或在真空或静态气氛下进行测试。
在测试进程中样品支架下部连接的高精度天平随时感知到样品当前的重量，并将数据传送到计算机，由计算机画出样品重量对温度／时间的曲线（TG曲线）。
当样品发生重量变化（其原因包括分解、氧化、还原、吸附与解吸附等）时，会在TG曲线上体现为失重（或增重）台阶，由此可以得知该失／增重过程所发生的温度区域，并定量计算失／增重比例。
若对TG曲线进行一次微分计算，得到热重微分曲线（DTG曲线），可以进一步得到重量变化速率等更多信息。
典型的热重曲线如下图所示：100200300400500600700800900/ 温度 /℃406080100120140TG /%2015105D TG /(%/m in)7样品称重：7.95mg 20K/min 升温速率：20K/min N2气氛：N2 Al2O3, 坩埚：Al2O3, 敞开式TG TG 典型图谱（图中所示为一水合草酸钙的分解过程）DTG DTG 曲线TG TG 曲线: 12.3%: 19.2%: 30.1% : 38残余质量: 38.4% 质量变化 质量变化: 186峰值: 186.2 .2 ℃: 518峰值: 518.3 .3 ℃: 770峰值: 770.6 .6 ℃ : 489起始点: 489.2 .2 ℃ : 155起始点: 155.8 .8 ℃: 710起始点: 710.8 .8 ℃ 质量变化图谱可在温度与时间两种坐标下进行转换。

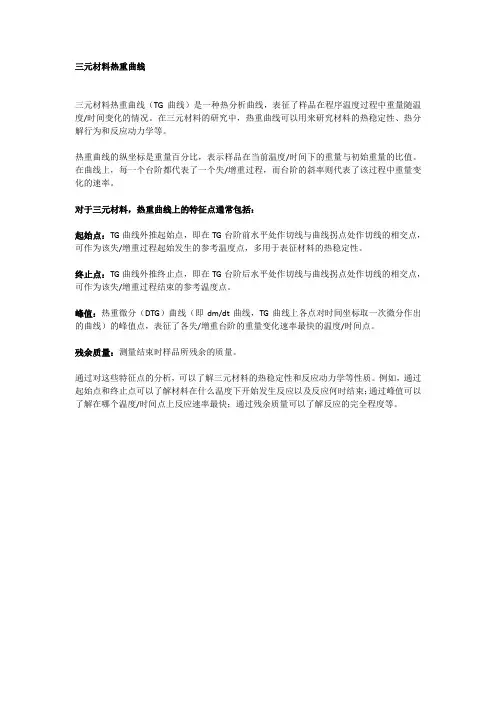

三元材料热重曲线
三元材料热重曲线（TG曲线）是一种热分析曲线，表征了样品在程序温度过程中重量随温度/时间变化的情况。
在三元材料的研究中，热重曲线可以用来研究材料的热稳定性、热分解行为和反应动力学等。
热重曲线的纵坐标是重量百分比，表示样品在当前温度/时间下的重量与初始重量的比值。
在曲线上，每一个台阶都代表了一个失/增重过程，而台阶的斜率则代表了该过程中重量变化的速率。
对于三元材料，热重曲线上的特征点通常包括：
起始点：TG曲线外推起始点，即在TG台阶前水平处作切线与曲线拐点处作切线的相交点，可作为该失/增重过程起始发生的参考温度点，多用于表征材料的热稳定性。
终止点：TG曲线外推终止点，即在TG台阶后水平处作切线与曲线拐点处作切线的相交点，可作为该失/增重过程结束的参考温度点。
峰值：热重微分（DTG）曲线（即dm/dt曲线，TG曲线上各点对时间坐标取一次微分作出的曲线）的峰值点，表征了各失/增重台阶的重量变化速率最快的温度/时间点。
残余质量：测量结束时样品所残余的质量。
通过对这些特征点的分析，可以了解三元材料的热稳定性和反应动力学等性质。
例如，通过起始点和终止点可以了解材料在什么温度下开始发生反应以及反应何时结束；通过峰值可以了解在哪个温度/时间点上反应速率最快；通过残余质量可以了解反应的完全程度等。
实验7 聚合物的热重分析(TGA)热重分析(TGA)是以恒定速度加热试样，同时连续地测定试样失重的一种动态方法。
此外，也可在恒定温度下，将失重作为时间的函数进行测定。
应用TGA可以研究各种气氛下高聚物的热稳定性和热分解作用，测定水分、挥发物和残渣，增塑剂的挥发性，水解和吸湿性，吸附和解吸，气化速度和气化热；升华速度和升华热，氧化降解，缩聚高聚物的固化程度，有填料的高聚物或掺和物的组成，它还可以研究固相反应。
因为高聚物的热谱图具有一定的特征性，它也可作为鉴定之用。
1. 实验目的（1）了解热重分析法在高分子领域的应用。
（2）掌握热重分析仪的工作原理及其操作方法，学会用热重分析法测定聚合物的热分解温度Td。
2. 实验原理热重分析法(thermogravimetric analysis，TGA)是在程序控温下，测量物质的质量与温度关系的一种技术。
现代热重分析仪一般由4部分组成，分别是电子天平、加热炉、程序控温系统和数据处理系统(微计算机)。
通常，TGA谱图是由试样的质量残余率Y(％)对温度T的曲线(称为热重曲线，TG)和/或试样的质量残余率Y(％)随时间的变化率dY/dt(%/min)对温度T的曲线(称为微商热重法，DTG)组成，见图2－40。
温度/℃图2－40 TGA谱图开始时，由于试样残余小分子物质的热解吸，试样有少量的质量损失，损失率为(100－Y1)％；经过一段时间的加热后，温度升至T1，试样开始出现大量的质量损失，直至T2，损失率达(Y1－Y2)％；在T2到T3阶段，试样存在着其他的稳定相；然后，随着温度的继续升高，试样再进一步分解。
图2－40中T1称为分解温度，有时取C点的切线与AB延长线相交处的温度T1′作为分解温度，后者数值偏高。
TGA在高分子科学中有着广泛的应用。
例如，高分子材料热稳定性的评定，共聚物和共混物的分析，材料中添加剂和挥发物的分析，水分(含湿量)的测定，材料氧化诱导期的测定，固化过程分析以及使用寿命的预测等。
材料的热失重分析(TGA)一、实验目的：1、了解热重分析实验原理、仪器结构及基本特点；2、了解同步热分析仪的应用；3、选用五水硫酸铜为样品，运用同步热分析仪对样品进行热失重分析二、实验原理：热重分析法（Thermogravimetry Analysis，简称TG或TGA）为使样品处于一定的温度程序（升／降／恒温）控制下,观察样品的质量随温度或时间的变化过程。
广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
利用热重分析法，可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析（包括利用TG 测试结果进一步作表观反应动力学研究），可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。
热重分析仪的基本原理示意如下：炉体（Furnace）为加热体，在由微机控制的一定的温度程序下运作，炉内可通以不同的动态气氛（如N2、Ar、He等保护性气氛，O2、air等氧化性气氛及其他特殊气氛等），或在真空或静态气氛下进行测试。
在测试进程中样品支架下部连接的高精度天平随时感知到样品当前的重量，并将数据传送到计算机，由计算机画出样品重量对温度／时间的曲线（TG曲线）。
当样品发生重量变化（其原因包括分解、氧化、还原、吸附与解吸附等）时，会在TG曲线上体现为失重（或增重）台阶，由此可以得知该失／增重过程所发生的温度区域，并定量计算失／增重比例。
若对TG曲线进行一次微分计算，得到热重微分曲线（DTG曲线），可以进一步得到重量变化速率等更多信息。
三、实验仪器和材料实验仪器：STA8000，美国PE公司生产实验材料：五水硫酸铜四、实验步骤：1.检查氮气钢瓶内剩余压力是否大于2 MPa，如果总压力小于2 MPa时建议更换新的氮气钢瓶以防止残余气体中水分等杂质气体对实验结果产生负面影响；2.打开氮气钢瓶总压力阀，并调节减压阀压力小于等于2.0bar；3.打开STA 8000的制冷设备，如自来水或者水浴制冷机；4.打开STA 8000主机电源，等待20分钟以便仪器稳定；5.打开电脑主机，双击打开Pyris控制软件进入主控界面；6.设置STA样品温度至室温，如25度（具体为：在Go To Temp按钮下的输入框内键入目标温度值，然后单击Go To Temp按钮）；7.放入左右两个空陶瓷样品皿，点击Zero Weight按钮扣除皮重；8.将样品放入扣除皮重后的陶瓷样品皿中，重新放入STA 8000样品支架左边样品端，点击Sample Weight按钮称取样品重量；9.在Pyris软件的方法编辑窗口设置好测试方法；10.点击开始测试按钮，并切换软件界面至监视窗口，等待实验结束；11.拷贝数据并处理数据；12.将陶瓷样品皿从炉膛中取出并丢弃至指定位置（取样品皿时请确认样品温度已降至50度以下，陶瓷样品统一回收并采用高温灼烧方法清洗）；13.检查STA 8000炉膛的污染情况，如污染较为严重，请适时灼烧炉体或做相应清洗工作；14.关闭STA主控Pyris软件；15.关闭STA 主机电源；16.关闭STA制冷设备，如自来水或者水浴制冷机；17.关闭氮气钢瓶总压力阀，减压阀可保持常开状态（如果预见长时间不用STA仪器，请同时关闭总压力阀和减压阀）；18.做好仪器使用登记工作，以备后续查阅。
热重分析实验报告热重分析法研究材料组成一、实验目的1、了解热重分析仪的原理2、通过实验，学会热重曲线的分析二、实验原理热重分析法（TG）是在程序控制温度的条件下测量物质的质量与温度关系的一种技术。
热重分析仪主要由炉子、程序控温系统、记录系统等几个部分构成。
通过分析热重曲线，我们可以知道样品及其可能产生的中间产物的组成、热稳定性、热分解情况及生成的产物等与质量相联系的信息。
从热重法可以派生出微商热重法，也称导数热重法，它是记录TG 曲线对温度或时间的一阶导数的一种技术。
实验得到的结果是微商热重曲线，即DTG曲线，以质量变化率为纵坐标，自上而下表示减少；横坐标为温度或时间，从左往右表示增加。
DTG曲线的特点是，它能精确反映出每个失重阶段的起始反应温度，最大反应速率温度和反应终止温度；DTG曲线上各峰的面积与TG曲线上对应的样品失重量成正比；当TG曲线对某些受热过程出现的台阶不明显时，利用DTG曲线能明显的区分开来。
热重法的主要特点，是定量性强，能准确地测量物质的质量变化及变化的速率。
根据这一特点，可以说，只要物质受热时发生质量的变化，都可以用热重法来研究。
三、仪器和试剂热失重分析仪TG209F1 德国NETZSCH公司试样（含有氯化反式1，4-聚异戊二烯(CTPI)）四、实验步骤1、打开热重分析仪及电脑；2、取下空坩埚，取2~5mg试样置空坩埚内，轻轻振动，使之均匀平铺于坩埚内。
3、打开电脑中的程序，设置实验温度从30℃升到800℃，升温速度为20K/min，实验气氛为氮气，开始实验。
4、实验完毕，打印TG曲线图，降温，关闭电脑及热重分析仪。
五、数据处理实验所得热重曲线如下图所示整个实验都处于氮气气氛中，在此无氧环境下炭黑组分重量不变，失重原因是小分子的挥发和橡胶的裂解。
从DTG曲线看到，在263℃附近出现第一个失重峰，TG曲线得到失重量为14.06%，由于样品中小分子的熔点较低，所以分析该温度下的失重是由于小分子（比如增塑剂、防老剂等）的挥发造成的；在394℃附近出现第二个失重峰，失重量为77.5%，由于胶料一般在400℃左右裂解，所以判断Project:Identity:Date/Time:Laboratory:Operator:Sample:42012-4-12 12:09:50QUST LIU CTPI-4Material:Correction File:Temp. calib. file:Range:Sample Car./TC:Sample Mass:empty 007.bt3温度校正.tt330/20.0(K/min)/800TG 209F1 standard/P 5.966 mgMode/Type of Meas.:Segments:Crucible:Atmosphere:Corr/M.Range:Pre Mment Cycles:TG/Sample + Correction 1/1Al2O3-- / N2 / N2820/2000 mg 0xVacInstrument:NETZSCH TG 209 F1File:E:\ngbwin\data5\刘晨光\120411\CTPI-4.dt3liujiwen 2012-04-12 15:32 Main100200300400500600700Temperature /°C102030405060708090100TG /%-20-15-10-5DTG /(%/min)Mass Change: -14.06 %Mass Change: -77.50 %Residual Mass: 6.43 % (797.0 °C )Peak: 263.3 °CPeak: 394.2 °C该失重量就是样品中胶的含量。
实验7 聚合物的热重分析(TGA)热重分析(TGA)是以恒定速度加热试样，同时连续地测定试样失重的一种动态方法。
此外，也可在恒定温度下，将失重作为时间的函数进行测定。
应用TGA可以研究各种气氛下高聚物的热稳定性和热分解作用，测定水分、挥发物和残渣，增塑剂的挥发性，水解和吸湿性，吸附和解吸，气化速度和气化热；升华速度和升华热，氧化降解，缩聚高聚物的固化程度，有填料的高聚物或掺和物的组成，它还可以研究固相反应。
因为高聚物的热谱图具有一定的特征性，它也可作为鉴定之用。
1. 实验目的（1）了解热重分析法在高分子领域的应用。
（2）掌握热重分析仪的工作原理及其操作方法，学会用热重分析法测定聚合物的热分解温度Td。
2. 实验原理热重分析法(thermogravimetric analysis，TGA)是在程序控温下，测量物质的质量与温度关系的一种技术。
现代热重分析仪一般由4部分组成，分别是电子天平、加热炉、程序控温系统和数据处理系统(微计算机)。
通常，TGA谱图是由试样的质量残余率Y(％)对温度T的曲线(称为热重曲线，TG)和/或试样的质量残余率Y(％)随时间的变化率dY/dt(%/min)对温度T的曲线(称为微商热重法，DTG)组成，见图2－40。
温度/℃图2－40 TGA谱图开始时，由于试样残余小分子物质的热解吸，试样有少量的质量损失，损失率为(100－Y1)％；经过一段时间的加热后，温度升至T1，试样开始出现大量的质量损失，直至T2，损失率达(Y1－Y2)％；在T2到T3阶段，试样存在着其他的稳定相；然后，随着温度的继续升高，试样再进一步分解。
图2－40中T1称为分解温度，有时取C点的切线与AB延长线相交处的温度T1′作为分解温度，后者数值偏高。
TGA在高分子科学中有着广泛的应用。
例如，高分子材料热稳定性的评定，共聚物和共混物的分析，材料中添加剂和挥发物的分析，水分(含湿量)的测定，材料氧化诱导期的测定，固化过程分析以及使用寿命的预测等。

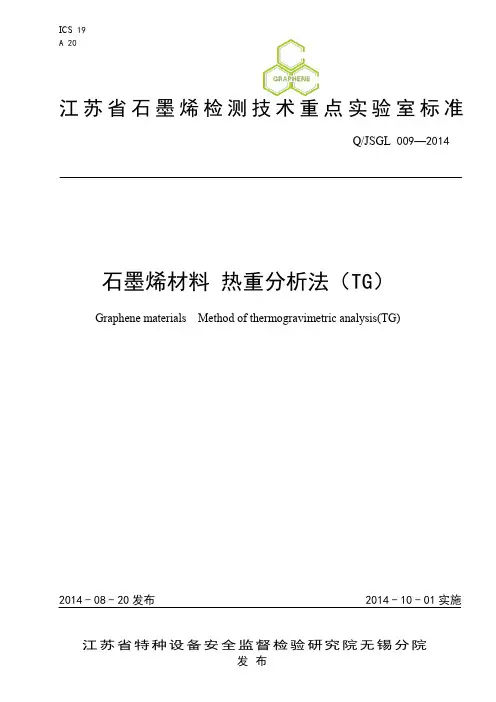

ICS19A 20江苏省石墨烯检测技术重点实验室标准Q/JSGL 009—2014石墨烯材料热重分析法（TG）Graphene materials Method of thermogravimetric analysis(TG)2014-08-20发布2014-10-01实施前言本标准遵循GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》的规则。
本标准由江苏省石墨烯检测技术重点实验室提出。
本标准负责起草的单位：江苏省特种设备安全监督检验研究院无锡分院。
本标准主要起草人：百坚毅、王勤生、魏斌、范雪琪、杨永强、金玲、王伟娜、孟若愚、高良、刘渊。
本标准为首次发布。
石墨烯材料热重分析法（TG）1 范围本方法规定了使用热重分析法分析石墨烯材料的原理、设备、测试步骤、数据处理和数据精密度。
本方法适用于固体粉末状石墨烯材料的分析。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DIN 51006—2005 热分析(TA) 热解重量分析法(TG) 原理3 原理在程序温度控制下，以恒定速率加热试样，并测量试样质量变化与温度的关系。
也可以是，在给定时间段内，试样保持在恒定的温度下，测量试样质量变化与时间的关系。
质量的变化记录为热重曲线。
4 设备热重分析仪：可在50℃至约1000℃温度范围内以及一定的气氛环境下进行程序控温加热和冷却。
5 测试步骤5.1 称量试样，称取2 mg～5 mg石墨烯样品，放入样品皿中。
5.2 打开仪器，预热至少4 h。
5.3 将装载有试样的α-Al2O3坩埚置于热天平上。
在不同气氛（氮气、空气或氧气）保护下，设定气体流速为（10～20） mL/min，升温速率为（10～20）℃/min。
5.4 开始执行温度程序并记录热重曲线。
6 数据处理6.1 图示以质量变化量或质量分数变化量与时间或温度关系曲线的形式显示热重数据。
热分析实验报告一、实验目的热分析技术是在程序控制温度下，测量物质的物理性质与温度关系的一类技术。
本次热分析实验的目的在于：1、熟悉热分析仪器的工作原理和操作方法。
2、掌握常见热分析方法（如热重分析、差热分析等）的数据处理和结果分析。
3、研究不同物质在受热过程中的物理化学变化，为材料的性能评估和应用提供依据。
二、实验原理1、热重分析（TG）热重分析是在程序控制温度下，测量物质质量与温度关系的一种技术。
当物质在加热过程中发生质量变化（如蒸发、分解、氧化等）时，通过测量质量随温度的变化曲线，可以得到物质的热稳定性、组成成分、分解温度等信息。
2、差热分析（DTA）差热分析是在程序控制温度下，测量物质与参比物之间的温度差与温度关系的一种技术。
当物质在加热过程中发生物理化学变化（如相变、反应等）时，会产生吸热或放热效应，导致样品与参比物之间产生温度差。
通过测量温度差随温度的变化曲线，可以确定物质的相变温度、反应起始温度、反应热等信息。
三、实验仪器与材料1、仪器热重差热综合分析仪（型号：＿____）、电子天平、坩埚、镊子等。
2、材料待测试样：＿____（注明物质名称、纯度等）四、实验步骤1、样品制备准确称取一定量的待测试样（约_____mg），放入坩埚中，并用镊子将坩埚轻轻压实。
2、仪器准备（1）打开热重差热综合分析仪电源，预热_____分钟。
（2）设置实验参数，包括升温速率（＿____℃／min）、终止温度（＿____℃）、气氛（如氮气、空气等）及流量（＿____ml/min）。
3、安装样品将装有样品的坩埚小心地放入仪器的样品支架上，并确保安装牢固。
4、启动实验点击“开始”按钮，仪器开始按照设定的程序升温，并自动记录实验数据。
5、实验结束当实验达到设定的终止温度后，仪器自动停止加热。
等待仪器冷却至室温后，取出坩埚。
6、数据处理使用仪器配套的软件对实验数据进行处理和分析，得到热重曲线（TG 曲线）和差热曲线（DTA 曲线）。
热重分析热重分析（Thermogravimetric Analysis，TG或TGA），是指在程序控制温度下测量待测样品的质量与温度变化关系的一种热分析技术，用来研究材料的热稳定性和组份。
TGA在研发和质量控制方面都是比较常用的检测手段。
热重分析在实际的材料分析中经常与其他分析方法连用，进行综合热分析，全面准确分析材料。
目录多少物质（如CuSO4·5H2O中的结晶水）。
从热重曲线上我们就可以知道CuS O4·5H2O中的5个结晶水是分三步脱去的。
TGA 可以得到样品的热变化所产生的热物性方面的信息。
种类热重分析通常可分为两类：动态法和静态法。
1、静态法：包括等压质量变化测定和等温质量变化测定。
等压质量变化测定是指在程序控制温度下，测量物质在恒定挥发物分压下平衡质量与温度关系的一种方法。
等温质量变化测定是指在恒温条件下测量物质质量与温度关系的一种方法。
这种方法准确度高，费时。
热重分析仪结构2、动态法：就是我们常说的热重分析和微商热重分析。
微商热重分析又称导数热重分析（Derivative Thermogravimetry，简称DTG），它是TG曲线对温度(或时间)的一阶导数。
以物质的质量变化速率（dm/dt）对温度T(或时间t)作图，即得DTG曲线。
仪器构造进行热重分析的基本仪器为热天平，它包括天平、炉子、程序控温系统、记录系统等几个部分。
除热天平外，还有弹簧秤。
热重分析仪数据分析热重分析仪结构：1、试样支持器；2、炉子；3、测温热电偶；4、传感器；5、平衡锤；6、阻尼和天平复位器；7、天平；8、阻尼信号影响因素影响热重法测定结果的因素，大致有下列几个方面：仪器因素，实验条件和参数的选择，试样的影响因素等等。
1、浮力及对流的影响。
浮力和对流引起热重曲线的基线漂移。
热天平内外温差造成的对流会影响称量的精确度。
解决方案：空白曲线、热屏板、冷却水等。
2、挥发物冷凝的影响。
解决方案：热屏板。
EGCG热重分析法热重分析法(Thermogravimetry Analysis，简称TG或TGA)为使样品处于一定的温度程序(升/降/恒温)控制下，观察样品的质量随温度或时间的变化过程，获取失重比例、失重温度(起始点，峰值，终止点...)、以及分解残留量等相关信息。
TG方法广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析，包括利用TG测试结果进一步作表观反应动力学研究。
可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。
图谱可在温度与时间两种坐标下进行转换。
红色曲线：热重(TG)曲线，表征了样品在程序温度过程中重量随温度/时间变化的情况，其纵坐标为重量百分比，表示样品在当前温度/时间下的重量与初始重量的比值。
绿色曲线：热重微分(DTG)曲线(即dm/dt曲线，TG曲线上各点对时间坐标取一次微分作出的曲线)，表征重量变化的速率随温度/时间的变化，其峰值点表征了各失/增重台阶的重量变化速率最快的温度/时间点。
热重曲线怎么分析对于一个失/增重步骤，较常用的可对以下特征点进行分析：切线的相交点，可作为该失/增重过程起始发生的参考温度点，多用于表征材料的热稳定性。
切线的相交点，可作为该失/增重过程结束的参考温度点。
DTG曲线峰值：质量变化速率最大的温度/时间点，对应于TG 曲线上的拐点。
质量变化：分析TG曲线上任意两点间的质量差，用来表示一个失重(或增重)步骤所导致的样品的质量变化。
残余质量：测量结束时样品所残余的质量。
另外，在软件中还可对TG曲线的拐点(与DTG峰温等同)、DTG 曲线外推起始点(更接近于真正意义上的反应起始温度)、DTG 曲线外推终止点(更接近于真正意义上的反应结束温度)等特征参数进行标示。
