EL测试仪调试
- 格式:doc
- 大小:11.00 KB
- 文档页数:1

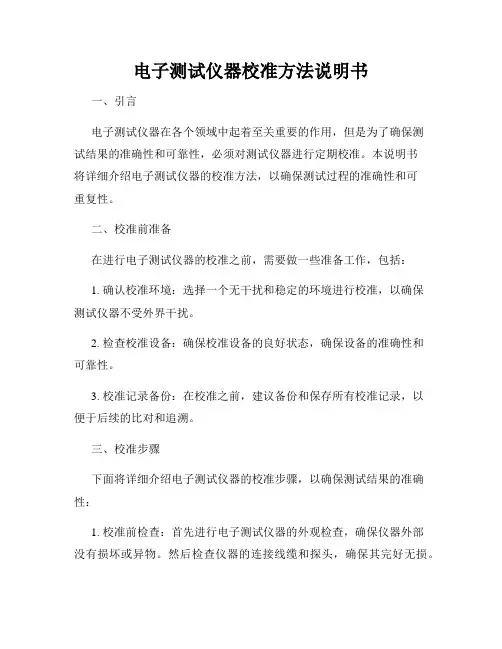

电子测试仪器校准方法说明书一、引言电子测试仪器在各个领域中起着至关重要的作用,但是为了确保测试结果的准确性和可靠性,必须对测试仪器进行定期校准。
本说明书将详细介绍电子测试仪器的校准方法,以确保测试过程的准确性和可重复性。
二、校准前准备在进行电子测试仪器的校准之前,需要做一些准备工作,包括:1. 确认校准环境:选择一个无干扰和稳定的环境进行校准,以确保测试仪器不受外界干扰。
2. 检查校准设备:确保校准设备的良好状态,确保设备的准确性和可靠性。
3. 校准记录备份:在校准之前,建议备份和保存所有校准记录,以便于后续的比对和追溯。
三、校准步骤下面将详细介绍电子测试仪器的校准步骤,以确保测试结果的准确性:1. 校准前检查:首先进行电子测试仪器的外观检查,确保仪器外部没有损坏或异物。
然后检查仪器的连接线缆和探头,确保其完好无损。
2. 仪器预热:根据测试仪器的规格和要求,预热仪器一定时间,以确保仪器达到稳定工作状态。
3. 校准标准物的选择:根据测试仪器的类型和要求,选择合适的校准标准物,如电阻箱、电压源等。
4. 校准调整:根据测试仪器的不同功能,按照校准标准物的数值进行相应的调整和校准,如调整仪器的零位偏差、增益误差等。
5. 校准验证:校准完成后,进行校准验证,比对校准结果和标准物的数值,确保校准结果的准确性和可靠性。
6. 校准记录:在校准完成后,及时记录校准结果和相关参数,并进行文档备份和存档。
四、注意事项在进行电子测试仪器的校准过程中,需要注意以下事项:1. 安全操作:确保在校准过程中遵守相关安全规定,包括电击风险、高温高压等安全问题的预防。
2. 校准间隔:根据测试仪器的要求和使用情况,合理设置校准的时间间隔,以确保测试结果的准确性和可靠性。
3. 校准记录的保留:校准过程中产生的记录和相关文档应及时备份和存档,以备后续的追溯和参考。
五、总结电子测试仪器的校准是确保测试结果准确性和可靠性的关键环节。
本说明书介绍了电子测试仪器校准的方法和步骤,并强调了注意事项。
晶科el测试仪自动化调试教程
1.检查测试仪电源是否处于接通状态,开启直流电源,并调至规定参数(目前规定是125*125mm电池片为6A,156*156mm电池片为9A,电压一般不需要调动)。
2.打开测试仪的电脑操作页面,点击操作程序进入测试系统,点击桌面图标,打开相机软件。
3.打开测试仪软件。
点击“相机”按钮,发现相机,电击连接即可,测试仪进入工作状态。
4.软件设置。
根据需要调节参数,一般情况时间(s)设置为12秒。
,以下为默认值,
5.图像处理,每次可以根据需求选择,如选择只需在图像处理菜单下,把自动使用优化设置打勾,还可以在图片生存后,点击对比度优化。
6.在operator操作界面中将图片保存路径设置为需要的文件夹。
7.自动化调试完成。
便携式组件EL检测仪操作手册
便携式EL检测仪
设备简介:
便携式组件EL检测仪是欧普泰利用光伏组件EL发光原理研发的可检测太阳能组件内部隐裂,通过检测确保光伏组件的发电效率,该设备构造简单,操作方便,便于携带,适用于流动性用户现场检测.
便携式组件EL检测仪为检测太阳能电站组件及来料太阳能电池板的检测设备.
便携式组件EL检测仪的特点优势Features
1。
全天候检测:独家研发的滤光片与暗室使得全天24小时检测变成可能
2. 自动对焦功能: 运用激光技术使得成像系统可以自动对焦
3. 测距功能:运用蓝牙技术轻松观测到测试距离
4. 无线数据传输: 运用wife技术实现平板/手机远程无线控制拍照与图像传输
5. 移动电源:自主开发的移动电源使现场通电变得轻松方便
便携式组件EL检测仪配置
售后服务:
1.保修期:一年
2.保修期内发生的非人为以及非不可抗拒因素(如地震火灾等自然灾害)造成的的固件损坏,承诺完全免费维修。
3.售后支持:24小时内给予答复处理(工作日)同时提供现场及远程技术支持.
4。
保修期外按照公司服务标准
5。
进行工作人员设备的安装使用故障处理培训6.提供操作手册等相关电子及书面手册。

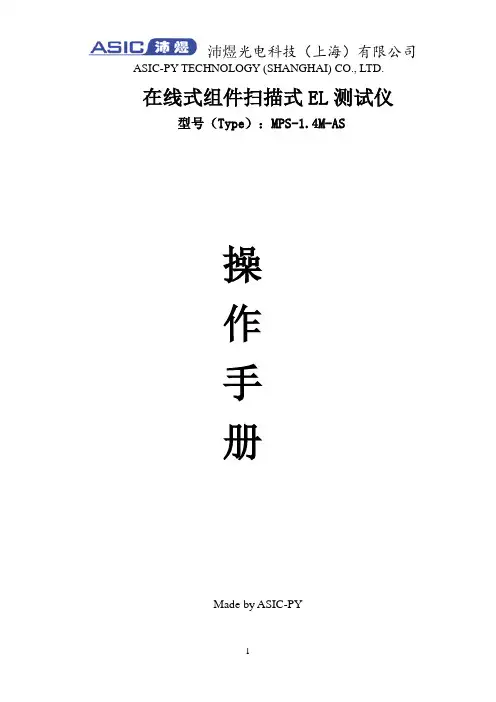

在线式组件扫描式EL测试仪型号(Type):MPS-1.4M-AS操作手册Made by ASIC-PY尊敬的用户:您好!感谢您选购沛煜光电科技(上海)有限公司(ASIC-PY)生产的太阳能组件近红外缺陷检测仪。
为使我们的设备更好地发挥其卓越的性能,为贵公司生产服务,请您在操作使用前仔细阅读产品说明书,遵守安全注意事项,严格按照规范设置技术参数,操作设备。
如遇问题请及时与我们联系,我们将竭诚为您服务!请妥善保管各项说明书和相关技术资料,以备随时查阅!沛煜光电科技(上海)有限公司安全注意事项:1.请指定专业人员培训上岗维护,操作设备。
2.发现问题及时解决,不要使设备带病作业。
3.作业前有必要请您戴好劳保防护用具,确保人身安全与健康。
4.应定期检查各处连线,以免松动或脱落,从而影响设备的正常使用和用电安全。
5.非专业人员请不要拆卸设备或对设备进行维修。
6.请严格遵守《中华人民共和国安全生产法》及贵公司制定的《安全生产管理条例》。
7.使用前确保太阳能电池组件规格是否有调整,严禁未经调整随意测试不同规格的组件。
8.太阳能电池组件在传输过程中不得随意拉动或者停止,确保人员和产品的安全。
生产过程中始终遵守安全注意事项可以防止意外事故及潜在危险的发生!危险:*各工位运转时严禁调整触摸,否则有卷入的危险!*设备必须单独使用可靠的接地线,否则有被漏电,静电击打的危险!* 设备因不接地线运行而造成的触电或人体伤害,由用户自行负责。
* 设备的地线不能接在各种公共设施上,以免侵犯第三方权利或造成危害。
*带电部件(如探针)通电后禁止触摸,否则有被电击的危险!*请避免强烈震动,以免造成影像等其他机构出现偏移或故障。
* 如一段时间不使用,应同时关闭电脑及所有电源。
* 请勿在暗箱上放置任何重物。
* 在湿度大、粉尘较多的场合或者气源中混有水滴、油滴、切割油、冷却液时使用要采取适当的防护措施。
目录第一章设备介绍1设备用途 (7)2设备结构 (7)2.1硬件 (7)2.1.1自动化控制系统 (8)2.1.2动作执行系统 (9)2.1.2.1传输系统 (9)2.1.2.2气动系统 (10)2.1.2.3组件上电系统 (11)2.1.3光学系统 (11)2.2软件 (12)2.2.1软件主体 (12)2.2.2软件运行环境 (13)2.2.3相机驱动 (13)第二章操作说明1.基础操作 (15)1.1触摸屏操作 (15)1.2软件操作 (16)1.3显示器操作 (18)2参数设置 (18)2.1触摸屏参数设置 (18)2.2软件参数设置 (20)2.3直流电源设置 (28)3.运行模式切换 (29)3.1自动/手动模式切换 (29)3.2其他运行模式切换 (32)4报警解除 (33)设备维护及异常状况处理 (35)附录1-PLC输入点 (44)附录2-PLC输出点 (45)第一章设备介绍1.设备用途本设备为在线式组件扫描式EL测试仪,是流水线式生产组件时使用的EL测试仪。
太阳能电池组件EL测试仪使用说明书(EL-140SM/EL-140DM)武汉三工光电设备制造有限公司Wuhan Sunic Photoelectricity Equipment Manufacture CO.,LTD感谢您使用三工光电设备制造有限公司太阳能电池组件EL测试设备。
本手册将指导您学习设备的操作使用和维护保养。
在初次使用前请务必仔细阅读,确保设备的正确使用。
目录一、太阳能电池组件EL测试仪概述 (3)1. 适用范围 (3)2. 技术特点 (3)二、技术参数 (4)三、结构及各功能部件 (5)四、操作使用说明 (6)(一)开机 (6)(二)操作步骤和参数调整 (6)(三)关机 (11)五、使用注意事项及保养 (12)一、太阳能电池组件EL测试仪概述太阳能电池组件EL测试仪利用太阳能电池电致发光原理,太阳能电池在加载一定的电压/电流时会辐射发光,其电致发光亮度正比于少子扩散长度,缺陷处因具有较低的少子扩散长度而发出较弱的光,会形成较暗的影像,通过CCD摄像机捕获近红外光图像并显示,可以判定电池的缺陷类型和缺陷程度。
1. 适用范围多晶硅、单晶硅太阳能电池组件的EL缺陷检测2. 技术特点(1)采用高分辨率CCD摄像机,并带有电子冷却技术,有效降低热噪声。
CCD模块采用2/3”SONY EXviewHAD CCD,成像效果优良。
预览速度可达15fps,分辨率为 1360*1024。
采用usb2.0接口,便于携带和安装。
(2)采用可编程电源做为电池组建的测试供电电源,最大输出值为80V/10A,可通过上位机软件控制输出电压和电流,在实际应用中可针对不同的电池组件设定不同的参数,简化操作。
(3)整机测试过程在暗箱环境下进行,杜绝外部光线干扰,配置气缸开关门,可手动或自动控制。
二、技术参数(1)高分辨率CCD摄像机,带电子制冷功能,分辨率为1360*1024(2)工业级近红外光学模组(3)可编程直流电源,最大输出80V/10A,分辨率1mA。
沛德光电科技(上海)有限公司ASIC TECHNOLOGY(SHANGHAI)CO.,LTD太阳能电池组件电致发光缺陷检测仪操作手册机型:EL-1.4MD-A一.设备简介太阳能电池组件电致发光缺陷检测仪(EL),是依据硅材料的电致发光原理对太阳能电池组件进行缺陷检测及生产工艺监控的专用测试设备。
二.基本结构1 硬件:主要由5个部分组成。
1.1自动化控制此系统采用西门子PLC为主体的控制系统,主要的电控原件包括:继电器,接触器,马达,触摸屏,电磁阀,指示灯等。
PLC内部I/O点连接情况见附件1.2传输系统可与前后流水线衔接,实现自动进料—测试—出料整个过程。
前后机台的信号交接:Table Ready信号KA8 Normal openTest OKKA5 Normal open此设备采用双马达驱动,对组件能起到校正作用。
在入料过程中,组件接触到位置检知开关既能停止传动,等待另一侧到位后继续运转。
1.3气动系统本EL设备使用气动气缸有:Y归正气缸、X归正气缸、变轨气缸、顶升气缸、门气缸Y归正气缸:双气缸控制,通过气缸上固定的挡块,给组件提供Y 方向的归正。
磁性开关连接方式:动点两只磁性开关串联(I1.5),原点两只归正气缸串联(I1.4)。
*注意点:1,层前Y归正时,需留出少许(5mm-15mm)空间,避免挤伤组件2,跟换组件规格时,需调整Y归正块间距3,两侧的气缸速度需调节一致。
X归正气缸:双气缸控制,组件接触X归正气缸即刻停止,进行X 方向定位。
磁性开关连接方式:动点两只磁性开关串联(I2.1),原点两只磁性开关串联(I2.0)*注意点:两侧气缸速度一致顶升气缸:顶升气缸作用拉长组件到相机的距离,达到预设的拍摄光程磁性开关连接方式:每只气缸均有下检知(I2.2/I2.4)、中下检知(I3.4/I3.6)、中上检知(I3.5/I3.7)、上检知(I2.3/I2.5)磁性开关。
*注意点:1,两侧气缸伸缩必须保持同步性2,速度不宜太快变轨气缸:双气缸控制,测试时间轨道张开磁性开关连接方式:动点两只磁性开关串联(I0.7),原点两只磁性开关串联(I0.6)。

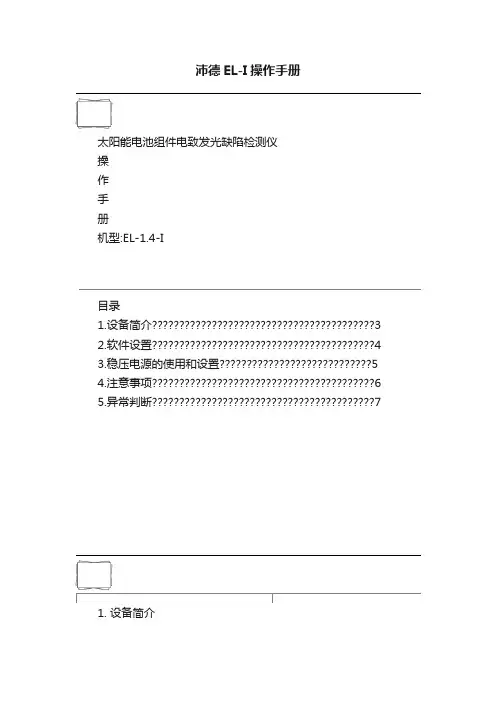

沛德EL-I操作手册太阳能电池组件电致发光缺陷检测仪操作手册机型:EL-1.4-I目录1.设备简介32.软件设置43.稳压电源的使用和设置54.注意事项65.异常判断71. 设备简介太阳能电池组件电致发光缺陷检测仪,是依据硅材料的电致发光原理对太阳能电池组件进行缺陷检测及生产工艺监控的专用测试设备。
自动化的检测仪通过自有的专利技术解决了在常规的操作高度下避开信号的损耗的问题,方便层压前/层压后太阳能电池组件的测试,更换不同规格的太阳能电池组件后设备能方便地调整,保证太阳能电池组件的安全。
设备硬件规格:Type EL-I应用类型组件缺陷检测监控点层压前/层压后样品最大尺寸1000*2000(具体以合同为准)相机Sensor 生产商Sony相机类型相机类型分辨率1,360 * 1,024影像采集时间1~60s可调气压0.5MPa~0.8MPa要用气?是不是把组件推上去要用气2. 软件设置a. Solar E L 1.4 软件的使用1、双击图标打开EL 软件2、在校准模式下选择参数模式那操作模式呢?3、点选启动相机4、图片拍摄完后,根据缺陷种类进行分类B. 软件设置I 在校准模式下根据需要调节参数,一般情况时间(s)设置为10 秒,增益设置为30 左右(双相机,则是两个增益调整为一致),对比度(contrast)设置为30,伽马(gamma)设置为1。
如需对时间进行修改,对应的增益值也要做相应的改变,以获得最佳效果的主观判断为止。
II 在操作模式中可以将图片的保存路径设置为需要的文件夹。
III 缺陷判断。
此功能可以对缺陷进行人工的分类,以便于我们对缺陷进行进一步的分析。
拍摄完图片后,软件会自动显示出当前拍摄出的图片,在操作模式中先进行人工地判断,再点选相应的缺陷选项进行分类。
*温馨提醒:客户可在软件里对频繁出现的缺陷种类进行修改修改方法:在EL 软件的安装路径下找到SelectPath.ini 文件,对questions1,question2??等号后的名称进行自定义修改,这样重启软件后会在操作界面有所需要的缺陷种类显示,以便于缺陷的分类。
使用操作:光伏el测试仪如何使用?注意事项是什么?竞道光电实力厂家,买EL检测仪来竞道光电看看,型号JD—EL2,24/7认真服务。
使用操作:光伏el测试仪如何使用?注意事项是什么?@2024厂家直发/包邮,使用光伏el测试仪进行光伏组件的检测需要遵奉并服从以下步骤:1. 准备工作:将光伏el测试仪放置在稳定的工作台上,并确保连接电源和其他必需的接口设备。
检查仪器是否正常开启和运行。
2. 样品准备:选择要测试的光伏组件,并确保它们处于适合的温度和湿度环境中。
清洁光伏组件表面,确保没有灰尘、污垢或杂质。
3. 连接样品:将光伏组件与el测试仪相连。
通常,需要使用导线将光伏组件正、负极分别连接到el测试仪的正、负极。
4. 设置参数:依据实际需要,设置el测试仪的参数,如电流和电压范围。
这些参数的设置应依据具体测试需求和光伏组件的特性来确定。
5. 执行测试:启动el测试仪进行测试。
仪器会施加电场和电流,触发光伏组件发光。
仪器会记录并显示组件的发光图像,用于缺陷和损伤的识别和分析。
6. 分析结果:依据el测试仪供应的发光图像和数据,分析光伏组件的缺陷和问题。
依据需要,对问题组件进行维护和修理或更换。
在使用光伏el测试仪时,还需要注意以下事项:1. 安全操作:注意遵守测试仪器的安全操作规程,确保自身安全。
躲避触摸暴露的电线和元件,以防电击。
2. 精准明确校准:定期检查光伏el测试仪的校准,确保测试结果的准确性和可靠性。
校准可以依照仪器的操作手册或厂家的建议进行。
3. 保持稳定:躲避在测试过程中移动或震动测试仪器和光伏组件,以保持测试的稳定和准确性。
4. 温度掌控:尽量在稳定的温度环境中进行测试,躲避温度的波动对测试结果的影响。
5. 数据分析:利用测试仪器供应的发光图像和数据进行准确的缺陷分析和故障诊断。
依据结果订立相应的维护和修理或更换计划。
总而言之,在使用光伏el测试仪进行光伏组件测试时,要遵奉并服从操作规程、注意安全、精准明确校准,并保持稳定的测试环境。
EL测试仪相机镜头调整说明
相机的镜头如下图
将1号旋钮拧松,就可以调整3位置,3号位置是调整相机的焦距,可以调整拍出来照片的清晰程度
将2号旋钮拧松,就可以调整4位置,4号位置是调整相机的光圈,其他条件不变,可以调整拍出照片的亮度,正常情况下,光圈调到最大
下图为滤光片,滤光片的作用是过滤光线,保留红外光,也就是避免外部强光对拍照的影响
在镜头上加上滤光片,可以消除因为漏光而在照片上留下亮斑
下图为镜头上装上滤光片的照片。
EL检测仪的使用方法及组件隐裂图像评估精品课件(一)随着现代科技的发展,电子元器件逐渐被广泛应用于各个领域。
然而,电子元器件的质量问题却时有发生,这不仅会影响机器的正常运行,还可能会产生较大的安全隐患。
因此,对于电子元器件的质量检测显得尤为重要。
当前,EL检测仪成为了电子元器件质量检测的主要工具之一。
本文将介绍EL检测仪的使用方法及组件隐裂图像评估精品课件。
一、EL检测仪的使用方法1. 准备工作在使用EL检测仪之前,必须要做好准备工作。
首先,需要准备好电子元器件样本和EL检测仪。
其次,在操作之前应详细阅读EL检测仪的使用说明书,并熟悉仪器的使用方法。
最后,对检测环境进行专门安排,保持环境干净,安静,避免对实验的干扰。
2. 开始检测a. 将样品固定在检测台上,接通电源并启动仪器。
b. 在软件界面上选择对应的检测模式,并对检测参数进行设置。
c. 等待仪器自检完成后,可以开始进行检测。
d. 检测过程中,仪器会自动采集样品的光电流数据,并通过软件实时显示样品的发光图像。
e. 检测完成后,可以通过分析光电流数据来确定样品的质量状况,并对发光图像进行评估。
3. 注意事项在使用EL检测仪时,需要注意以下事项:a. 严格按照使用说明书要求进行操作。
b. 应根据实际需求选择适当的检测模式和参数。
c. 在检测过程中应保持安静,避免干扰检测结果。
d. 每次检测完毕后应及时清理仪器,以保证其正常使用。
二、组件隐裂图像评估精品课件组件隐裂图像评估精品课件是一种基于EL检测仪的解决方案,可以帮助用户更好地评估电子元器件的质量。
该课件主要包括以下内容:1. 课件简介介绍课件的目的和使用场景。
2. 检测流程详细介绍EL检测仪的使用流程,并附带相关图片和说明。
3. 组件隐裂检测标准介绍常见的组件隐裂检测标准,包括对检测参数的要求等。
4. 组件隐裂图像篇该篇主要针对检测过程中产生的图像,对图像分析过程进行详细叙述,并提供了评估图像质量的方法。
模式切换可以通过点击“校准模式”或“操作模式”一、保存文件1.文件名称:可以填个名称(产线生产时为组件的序列号);后面的jpg为所存图片的格式2.路径:图片存放的路径,点击“浏览”可以更改路径,注:不要放C盘二、预览模式1.查看上一张图片2.查看下一张图片3.显示图片总数及当前图片序号4.点击放大可以查看已拍摄的图片;将放大点掉可以查看实时拍摄的图片5.下方区域为图片预览区三、分类1.软件刚安装时,上面显示的为类别1、类别2、类别3。
修改方法:在EL软件的安装路径下找到SelectPath.ini文件,如下图对questions1,question2……等号后的名称进行自定义修改,这样重启软件后会在操作界面有所需要的缺陷种类显示,以便于缺陷的分类。
2.拍完的图片可以点击分类中的类别,例如“合格”进行图片的归类四、1.关闭相机:软件自行关闭相机2.拍照:点击拍照,相机开始拍照3.相机切换:EL采用两相机拍照,有时拍出的照片不能重合,可以通过相机切换解决4.进度条为显示拍照的进度五、参数设置1.“删除参数”可以将不需要的参数删除2.“新增参数”可以新添加一套参数3.“名称”可以修改,4.当控制界面中的参数全部修改好后可以点击“保存设置”来保存修改过的参数六、控制界面1.分辨率:选择最大分辨率,否则拍的图片会模糊2.曝光时间:点击“改变时间”可以修改拍照的时间,时间越大图片越亮,时间越短,图片越暗3.增益:增益越大图片越亮,增益越小图片越暗,一般40左右,“增益1”和“增益2”分别对应一个相机4.对比度:一般10~30,可以根据拍摄的图片进行调整5.伽马:1.0,无需修改6.左右翻转:图片左右翻转7.上下翻转:图片上下位置翻转七、图像拼接因测试仪使用的是两个相机拍照,故两相机拍摄的图片中间会有重叠,可以使用图像拼接消除中间的重叠左:左边图片向中间靠拢右:右边图片向中间靠拢八、1.串口:选择COM1,可用勾上2.相机切换:拍摄的图片非完整图片时勾选3.拍照:点击相机自动进行拍照。
成型机E+L-SVS纠偏系统安装调试手册目录:一,纠偏系统的组成二,纠偏系统的安装三,纠偏系统的配线四,纠偏系统的调试方法五,常见故障分析六,纠偏系统的区块图一、纠偏系统介绍成型机SVS定中纠偏系统零件:1 马达AG2591 1 必选2 电眼FR5001 2 必选3 电眼线 2.8m伸缩线 2 必选4 反光板左反光板/右反光板 2 必选5 接近开关PNP常开(倍加福) 1 必选6 接近开关座 1 可选/可不选7 控制器DC1340R 1 必选8 电眼安装支架VA5121 2 按照实际情况选择9 马达线6*0.75mm屏蔽线可选/可不选图1,马达外型图图2,电眼外型图图3,电眼线外型图图4 ,反光板外型图图5,接近开关外型图图6,接近开关固定座外型图图7,控制器外型图图8,电眼安装支架外型图二、纠偏系统安装1、马达安装方法首先将马达(马达料号:NR:230567)延长至机械长度(M=355mm)安装时,确认马达的机械中心与导正架(滑轨)的机械中心重合。
2、接近开关安装方法确认一下两点后再安装接近开关: A, 马达的机械长度M正好处在355mm。
B,导正辊处的滑块位于滑轨的中心处。
,安装方法:在马达机械长度(M=355mm)状态下,安装铁片边缘在接近开关中间位置,安装高度2-3mm 即可目的:在马达行进过程中,只有一次信号切换,通过计算与接近开关的位置,达到快速回中的目的3、系统配线见附件注意PLC输给E+L纠偏的控制信号与E+L纠偏的电源要共用零点三,纠偏的调试步骤检查E+L电源线和信号线是否为24VDC,确认没问题后,上电。
1、根据马达对RK4004 设定参数(按照以下方法进行检查,若参数不对,则修改)首先、安装不松手,按一下,显示。
0,继续按,至显示。
3,然后松开,此时显示0,再按至42,完成解锁功能。
其次----设定参数(1)按住不松手,显示。
4 , E+L(2)按住不松手,按至13(纠偏灵敏度),松开,按将其至3.0 (3)按住不松手,按至16(自动速度),松开,按至20(4)17参数为回中速度(5)按住不松手,按至24(电机方向),松开,按至1(6)按住不松手,按至25(电机总行程),松开,按至100(7)按住不松手,按至26(电机正行程),松开,按至30(8)按住不松手,按至27(电机负行程),松开,按至-30(9)按住不松手,按至34(编码器解析度),松开,按至8(10)按住不松手,按至35(减速比),松开,按至8(11)按住不松手,按至36(螺杆牙距),松开,按至5(12)按住不松手,按至48(最大电机转速),松开,按至2750(13)按住不松手,按至50(速度_P),松开,按至2.0(14)按住不松手,按至51(速度_I),松开,按至0.1(15)56 电流 4A(2.9时报警Err3)(16)按住不松手,按至57(电机电流),松开,按至2.9(17)按住不松手,按至81(马达极限信号),松开,按至2(18)按住不松手,按至83(回中开关信号),松开,按至-3(19)按住不松手,按至84(自动信号),松开,按至14(20)按住不松手,按至85(对中信号),松开,按至11(更改为15)(21)按住不松手,按至86(手动信号),松开,按至15(更改为11)(22) 97#参数0801(23)按住不松手,按至99(选择双电眼工作),松开,按至1(24)按住不松手,按至3,松开,按至10(给电机做初始化)(25)按住不松手,按此时,执行马达初始化,初始化后,按照上述方法,检查30,31号是否为0。
EL红外缺陷测试仪关键参量校准方法研究张可佳;王常世;张碧丰;熊利民;周桃庚;张俊超;孟海凤;蔡川;赫英威;李晓辉【摘要】Based on the spatial frequency response(SFR) test method,a calibration device for the critical parameters of the EL infrared defect tester was built.The effects of focusing and position placement on the resolution calibration are analyzed.For the portable and fixed EL tester,the corresponding test methods and operational procedures are given.A test method for portable EL tester is proposed,which can realize the calibration without reference background.Based on the above calibration device,the resolution parameters of various EL testers can be calibrated and the measurement results are reproducible.%基于空间频率响应测试方法,搭建了EL 红外缺陷测试仪关键参量的校准装置.分析了对焦以及位置摆放对分辨率校准结果的影响;给出了便携式和固定式EL红外缺陷测试仪相应的测试方法及操作流程.提出了一种针对便携式的测试方法,可以实现无参考背景情况下的校准工作.基于该校准装置可对各类EL测试仪的分辨率参数进行校准,测量结果重复性较好.【期刊名称】《计量学报》【年(卷),期】2018(039)002【总页数】5页(P246-250)【关键词】计量学;EL红外缺陷测试仪;空间频率响应;分辨率;校准【作者】张可佳;王常世;张碧丰;熊利民;周桃庚;张俊超;孟海凤;蔡川;赫英威;李晓辉【作者单位】北京理工大学光电学院光学测量实验室,北京100081;北京理工大学光电学院光学测量实验室,北京100081;中国计量科学研究院,北京100029;中国计量科学研究院,北京100029;北京理工大学光电学院光学测量实验室,北京100081;中国计量科学研究院,北京100029;中国计量科学研究院,北京100029;中国计量科学研究院,北京100029;中国计量科学研究院,北京100029;北京理工大学光电学院光学测量实验室,北京100081【正文语种】中文【中图分类】TB961 引言目前,测试晶硅太阳电池及组件潜在缺陷的方法基本均是基于太阳能电池正向偏压下的EL测试技术。
EL测试仪调试
1.调试前,先将组件送至测试仪内,并按下急停开关。
2.手动锁住电磁阀,使探针能压在最边上的两个汇流条上,并适当调整行程开关和挡块的位置。
3.松开急停开关,让托盘将组件送至上限位,按下急停开关,调整上限位的回光电开关,观察上限位行程开关是否动作,并做适当调整,松开急停开关,点击“EL测试”观察相机所拍图片是否清晰,组件是否被全部拍入,并调整相机焦距和相机左右位置,直至组件能全部清晰的出现在电脑上。
4.点击“合格”按钮,组件由上至下运动,观察行程开关,是否动作,并适当调整,以及下限位行程开关是否压在挡块上,并调整。
5.调试完成后,关上侧板,方可进行操作。
