西门子MM440变频器实训指导书

变频器实训指导书（西门子MM440）任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

操作步骤BOP 显示结果1 按键，访问参数2 按键，直到显示P10003 按键，直到显示in000，即P1000的第0组值4 按键，显示当前值25 按键，达到所要求的值16 按键，存储当前设置7 按键，显示r0000 8按键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、实训台、电工工具（1套）、连接导线若干等。

三、操作方法和步骤1．按要求接线系统接线如图2-1所示，检查电路正确无误后，MM440U V W28L1L2L3QS合上主电源开关QS。

图2-1 变频调速系统电气图2．参数设置（1）设定P0010＝30和P0970＝1，按下P键，开始复位，复位过程大约3min，这样就可保证变频器的参数回复到工厂默认值。

目录概述 (2)实验一变频功能参数设置与操作 (4)实验二变频器报警与保护功能 (7)实验三外部端子基本调速 (9)实验四操作面板（BOP）基本调速 (12)实验五 PLC控制电机正反转 (14)实验六 PLC控制多段调速 (15)实验七 PLC控制模拟量调速 (17)实验八 PLC与触摸屏通讯控制 (20)实验九 PLC、变频器和触摸屏的通讯实训 (26)实验十 PLC、变频器和触摸屏综合实训 (29)概述一．简介MICROMASTER 440是用于控制三相交流电动机速度的变频器系列。

本系列有多种型号，额定功率围从120W到200KW（恒定转矩（CT）控制方式），或者可达250KW（可变转矩（VT）控制方式），供用户选用。

本变频器由微处理器控制，并采用具有很高现代先进技术水平的绝缘栅双极型晶体管（IGBT）作为功率输出器件。

因此，它们具有很高的运行可靠性和功能的多样性。

其脉冲宽度调制的开关频率是可选的，因而降低了因而降低了电动机运行的噪声。

全面而完善的保护功能为变频器和电动机提供了良好的保护。

MICROMASTER 440具有缺省的工厂设置参数，它是给数量众多的简单的电动机控制系统供电的理想变频驱动装置。

由于MICROMASTER 440具有全面而完善的控制功能，在设置相关参数以后，它也可用于更高级的电动机控制系统MICROMASTER 440即可用于单机驱动系统，也可集成到‘自动化系统’中。

二．特点主要特性·易于安装，参数设置和调试·易于调试·牢固的EMC设计·可由IT（中型点不接地）电源供电·对控制信号的响应是快速和可重复的·参数设置的围很广，确保它可对广泛的应用对象进行配置·电缆连接简便·具有多个继电器输出·具有多个模拟量输出（0－20mA）·6个带隔离的数字输入，并可切换为NPN/PNP接线·2个模拟量输入：AIN1：0－10V，0－20mA，-10－10VAIN1：0－10V，0－20mA·2个模拟输入可以作为第7和第8个数字输入·BiCo（二进制互联连接）技术·模块化设计，配置非常灵活·脉宽调制的频率高，因而电动机运行的噪声低·详细的变频器状态信息和全面的信息功能·有多种选件：PC通讯模块，操作面板（BOP、AOP），PROFIBUS通讯模块性能特征·矢量控制无传感器矢量控制（SLVC）带编码器的矢量控制（VC）·V/f控制磁通电流控制（FCC），改善了动态响应和电动机的控制特性多点V/f特性·快速电流限制（FCL）功能，避免运行中不应有的跳闸·置的直流注入制动·复合制动功能改善了制动特性·置的制动单元（仅限外形尺寸为A至F的MM440变频器）·加速/减速斜坡特性具有可编程的平滑功能起始和结束段带平滑圆弧起始和结束段不带平滑圆弧·具有PID控制功能的闭环控制·各组参数的设定值可以相互切换电动机数据组（DDS）命令数据组和设定值信号源（CDS）·自由功能块·动力制动的缓冲功能·定位控制的斜坡下降曲线保护特性·过载能力为200％额定负载电流，持续时间3秒和150％额定负载电流，持续时间60秒；·过电压、欠电压保护；·变频器、电机过热保护；·接地故障保护，短路保护；·闭锁电机保护，防止失速保护；·采用PIN编号实现参数连锁实验一变频功能参数设置与操作一．实验目的1．掌握使用操作面板修改变频器的参数2．熟悉变频器的初步使用利用基本操作面板（BOP）可以改变变频器的各个参数。

目录概述 (2)实验一变频功能参数设置与操作 (4)实验二变频器报警与保护功能 (7)实验三外部端子基本调速 (9)实验四操作面板（BOP）基本调速 (12)实验五 PLC控制电机正反转 (14)实验六 PLC控制多段调速 (15)实验七 PLC控制模拟量调速 (17)实验八 PLC与触摸屏通讯控制 (20)实验九 PLC、变频器和触摸屏的通讯实训 (26)实验十 PLC、变频器和触摸屏综合实训 (29)概述一．简介MICROMASTER 440是用于控制三相交流电动机速度的变频器系列。

本系列有多种型号，额定功率范围从120W到200KW（恒定转矩（CT）控制方式），或者可达250KW（可变转矩（VT）控制方式），供用户选用。

本变频器由微处理器控制，并采用具有很高现代先进技术水平的绝缘栅双极型晶体管（IGBT）作为功率输出器件。

因此，它们具有很高的运行可靠性和功能的多样性。

其脉冲宽度调制的开关频率是可选的，因而降低了因而降低了电动机运行的噪声。

全面而完善的保护功能为变频器和电动机提供了良好的保护。

MICROMASTER 440具有缺省的工厂设置参数，它是给数量众多的简单的电动机控制系统供电的理想变频驱动装置。

由于MICROMASTER 440具有全面而完善的控制功能，在设置相关参数以后，它也可用于更高级的电动机控制系统MICROMASTER 440即可用于单机驱动系统，也可集成到‘自动化系统’中。

二．特点主要特性·易于安装，参数设置和调试·易于调试·牢固的EMC设计·可由IT（中型点不接地）电源供电·对控制信号的响应是快速和可重复的·参数设置的范围很广，确保它可对广泛的应用对象进行配置·电缆连接简便·具有多个继电器输出·具有多个模拟量输出（0－20mA）·6个带隔离的数字输入，并可切换为NPN/PNP接线·2个模拟量输入：AIN1：0－10V，0－20mA，-10－10VAIN1：0－10V，0－20mA·2个模拟输入可以作为第7和第8个数字输入·BiCo（二进制互联连接）技术·模块化设计，配置非常灵活·脉宽调制的频率高，因而电动机运行的噪声低·有多种选件：PC通讯模块，操作面板（BOP、AOP），PROFIBUS通讯模块性能特征·矢量控制无传感器矢量控制（SLVC）带编码器的矢量控制（VC）·V/f控制磁通电流控制（FCC），改善了动态响应和电动机的控制特性多点V/f特性·快速电流限制（FCL）功能，避免运行中不应有的跳闸·内置的直流注入制动·复合制动功能改善了制动特性·内置的制动单元（仅限外形尺寸为A至F的MM440变频器）·加速/减速斜坡特性具有可编程的平滑功能起始和结束段带平滑圆弧起始和结束段不带平滑圆弧·具有PID控制功能的闭环控制·各组参数的设定值可以相互切换电动机数据组（DDS）命令数据组和设定值信号源（CDS）·自由功能块·动力制动的缓冲功能·定位控制的斜坡下降曲线保护特性·过载能力为200％额定负载电流，持续时间3秒和150％额定负载电流，持续时间60秒；·过电压、欠电压保护；·变频器、电机过热保护；·接地故障保护，短路保护；·闭锁电机保护，防止失速保护；·采用PIN编号实现参数连锁实验一 变频功能参数设置与操作一．实验目的1．掌握使用操作面板修改变频器的参数 2．熟悉变频器的初步使用二．实验内容利用基本操作面板（BOP ）可以改变变频器的各个参数。

变频器应用技术实训学院：机电学院班级：机电1103 学号姓名：课题一MM440变频器基本控制方法项目一面板控制---基本运行1.控制要求及接线图控制要求：1.正确设置变频器输出额定频率，额定电压，额定电流，额定功率，额定转速。

3.通过操作面板（BOP）控制电机启动/停止、正转/反转。

3.通过操作面板改变电机的运行频率和加减速时间。

变频器外部接线图：2、参数功能表序号变频器参数出厂值设定值功能说明1P0010 30参数复位2P0970 1序号变频器参数出厂值设定值功能说明3P0010 0 1 快速调试4P0304 230 380 电动机的额定电压5P0305 3.25 0.2 电动机的额定电流6P0307 0.75 0.04 电动机的额定功率7P0310 50.00 50.00 电动机的额定频率3、操作步骤1. 按照变频器外部接线图完成变频器的接线，认真检查，确保正确无误。

2. 打开电源开关，正确设置变频器参数。

3. 按下操作面板绿色按钮，启动变频器。

4. 按功能键显示r1000, 再按P键显示运行频率，按下操作面板按钮上下键，增加、减少变频器输出频率。

5. 按下操作面板按钮换向键，改变电动机的运动反向。

6. 按下操作面板停止按钮，停止变频器。

4、实验现象1. 步骤4中按下P键后，屏幕显示5Hz的运行频率；按频率增加键时，显示频率越来越来大，转速越来越快；按频率降低键时，显示频率越来越小，转速越来越低；2. 按步骤5按下换向按钮时，电动机改变运动方向。

3. 按步骤6按下红色停止按钮时，电机停止运动。

补充：将参数P1040设定成35时，电机启动时以P1040设定的频率35Hz运行，同时还可以通过频率上下键调节电机的输出频率。

项目二面板控制---点动运行控制1、控制要求及接线图控制要求：1. 正确设置变频器输出额定频率，额定电压，额定电流，额定功率，额定转速。

2. 所谓点动是指以很低的速度驱动电动机转动，点动操作由BOP（控制面板）的JOG点动按钮控制或由连接在一个数字输入端的不带自锁，按下时接通，松开时自动复位的开关来控制。

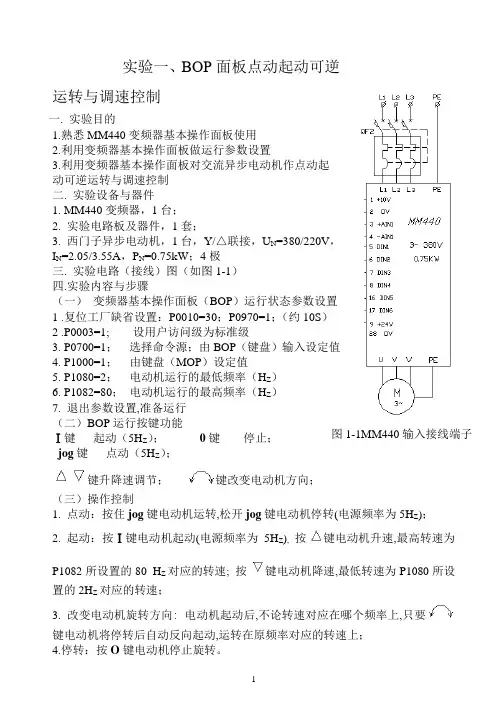

实验一、BOP 面板点动起动可逆运转与调速控制一. 实验目的1.熟悉MM440变频器基本操作面板使用2.利用变频器基本操作面板做运行参数设置3.动可逆运转与调速控制 二. 实验设备与器件1. MM440变频器，1台；2. 实验电路板及器件，1套；3. 西门子异步电动机，1台，Y/△联接，U N I N =2.05/3.55A ，P N =0.75kW ；4极三. 实验电路（接线）图（如图1-1） 四.实验内容与步骤（一） 变频器基本操作面板（BOP 1 .复位工厂缺省设置：P0010=30；P0970=1；（约10S 2 .P0003=1; 设用户访问级为标准级3. P0700=1； 选择命令源；由BOP4. P1000=1； 由键盘（MOP ）设定值5. P1080=2； 电动机运行的最低频率（H Z ）6. P1082=80； 电动机运行的最高频率（H Z ）7. 退出参数设置,准备运行 （二）BOP 运行按键功能Ⅰ键 起动（5H Z ）； 0键 停止；jog 键 点动（5H Z ）；键升降速调节；键改变电动机方向；（三）操作控制1. 点动：按住jog 键电动机运转,松开jog 键电动机停转(电源频率为5H Z )；2. 起动：按Ⅰ键电动机起动(电源频率为5H Z ), 按键电动机升速,最高转速为P1082所设置的80 H Z 对应的转速; 按键电动机降速,最低转速为P1080所设置的2H Z 对应的转速；3. 改变电动机旋转方向: 电动机起动后,不论转速对应在哪个频率上,只要键电动机将停转后自动反向起动,运转在原频率对应的转速上；4.停转：按O 键电动机停止旋转。

五.实验报告要求1.归纳整理本次实验全部资料,包括原理图,I/O接线图和MM440变频器的参数设置；2.记录实验步骤过程及观查结果；3.小结本次实验的体会和收获。

实验二、面板设置电动机运转与参数修改一. 实验目的1.熟悉MM440变频器基本操作面板使用2.变频器基本操作面板作运行参数设置3.变频器操作面板对交流异步电动机作点动与起动的可逆运转及调速控制4.二. 实验设备与器件1. MM440变频器，1台；2. 实验电路板及器件，1套；3. 西门子异步电动机，1台，Y/△联接，U NI N=2.05/3.55A，P N=0.75kW；4极三. 实验电路（接线）图（如图2-1）四.实验内容与步骤（一）变频器基本操作面板（BOP置1 .复位工厂缺省设置：P0010=30；P0970=1；2 .P0003=1；设用户访问级为标准级3. P0004=7；命令，二进制I/O4. P0700=1；选择命令源；由BOP定值5 .P0003=1；设用户访问级为标准级6. P0004=10；设定值通道和斜坡函数发生器7. P1000=1；由键盘（MOP）设定值8. P1080=0；电动机运行的最低频率（H Z）9. P1082=50；电动机运行的最高频率（H Z）10 .P0003=2；设用户访问级为扩展级11. P0004=10；设定值通道和斜坡函数发生器12. P1040=40；设定键盘控制的频率（H Z）13. P1058=10；正向点动频率（H Z）2-1MM440输入接线端子14. P1059=10；反向点动频率（H Z）15. 退出参数设置,准备运行（二）BOP运行按键功能Ⅰ键：起动；0键：停止；jog 键：点动；键：升降速调节；键：改变电动机方向；Fn键：浏览信息，按下Fn键保持2s，将显示以下参数：1.输出频率（H Z），2.d---直流回路电压（V），3.O--.-输出电压（V）4.输出电流（A）（三）操作控制1. 正向点动：按住jog键电动机正向运转(10H Z),松开jog键电动机停转；2. 反向点动：按键后，按住jog键电动机反向运转(10H Z),松开jog键电动机停转；3. 起动：按Ⅰ键电动机起动, 转速为P1040所设置的40H Z对应的转速,按键电动机升速,最高转速为P1082所设置的50 H Z对应的转速; 按键电动机降速,最低转速为P1080所设置的0H Z对应的转速；4.改变电动机旋转方向: 电动机起动后,不论转速对应在哪个频率上,只要按键电动机将停转后自动反向起动,运转在原频率对应的转速上；4.停转：按O键电动机停止旋转5.修改相关参数：修改参数P1080=5、P1082=80、P1058=15、P1059=20任一个或几个，观察电动机运行状态。

M M440的安装与基本操作(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《变频调速技术》模块化实训项目天津中德职业技术学院2008年10月【引言】随着电力电子技术、微电子技术及现代控制理论的发展，交流变频技术已被广泛应用于很多领域。

变频器作为智能驱动单元通常可以和气动（液压）系统、PLC、传感器、低压电器、交流电机等产品一起组合形成自动化生产线。

西门子公司的变频器的应用也十分广泛。

它采用微处理器控制，功率输出器件使用的是目前具有先进技术水平的绝缘栅双极型晶体管（IGBT），完善的保护功能为变频器和电动机提供了良好的保护。

【学习目标】一、项目理解本项目的工作任务是学习西门子变频器如何使用。

对于已学通用变频器的有关知识加深理解。

在教学过程中，学员以工作小组的方式接受任务，由此可锻炼学员的资讯收集、项目组织、计划制定、任务实施以及团队合作的综合能力。

二、传授知识本项目是在基于工作过程的情境教学环境下，给学员补充必要的核心知识，知识的传授以必须够用为基本原则，针对工作过程中教学的重点和难点进行必要的知识扩展。

在学习基础知识之后，可以补充学习其他有关材料。

例如CBP2通讯板用PROFIBUS OP；CBC通讯板用CAN，SLB通讯板用SIMOLINK等。

三、能力培养首先要求学员能认真看懂线路图，元器件的布置，安装接线，导线截面积允许多大电流的通过，保险丝，开关，器件的选择等等。

其次主要培养学员工作计划制定、电气识图、设备安装调试、工作过程的组织及团队合作等综合能力。

《变频调速技术》模块化实训项目目录1.SIEMENS MM440变频器的安装和基本操作2.SIEMENS 6SE70变频器在辊道中的应用3.SIEMENS MM440变频器在搅拌机的应用SIEMENS MM440变频器的安装和基本操作相关知识编写：汤海梅工作任务书任务描述实训器材工作任务工期要求注意事项工作日志评估表天津中德职业技术学院电气工程系指导书2008年12月20日评分标准(天津)【相关知识】一．西门子MM440变频器的概述1．西门子MM440变频器的铭牌使用变频器时，首先要注意变频器的铭牌数据，一般包括变频器的型号、适用的电源、适用的电动机的最大用量、输出频率、有关额定值和制造编号等。

目录前言------------------------------------------------ 1第一部分调试流程-------------------------------- 2第二部分调试说明2.1 电梯速度给定与输入口关系-----------------------92.2 电梯运行曲线----------------------------------102.3 启动部分的调整--------------------------------112.4 运行曲线的调整--------------------------------112.4.1 调整原则 -----------------------------------112.4.2 加速部分的调整 -----------------------------112.4.3 减速部分的调整 -----------------------------112.4.4 平层的调整----------------------------------122.5 速度控制器的调整 -----------------------------122.6 关于附加转矩的设置----------------------------13第三部分编码器模板说明3.1 安装要求 -------------------------------------143.2 接线 -----------------------------------------143.3 LED指示的编码器状态--------------------------153.4 编码器模板的DIP开关 -------------------------153.5 编码器A、B相接线顺序的确认 ------------------163.6 故障的排除 -----------------------------------163.7 编码器模板的安装方法 -------------------------16附录1 变频器操作指南-------------------------------17附录2 变频器故障显示表 ----------------------------22附录 3A 更换操作面板---------------------------------29B 拆卸盖板-------------------------------------30前言本指南是STIA西门子系列电梯控制系统中MM440变频器调试的指导性文件，为了保证调试的顺利进行，请你在调试前务必详细地阅读本指南，并严格按照本说明进行调试以免造成不必要的麻烦，甚至于人身或设备的伤害。

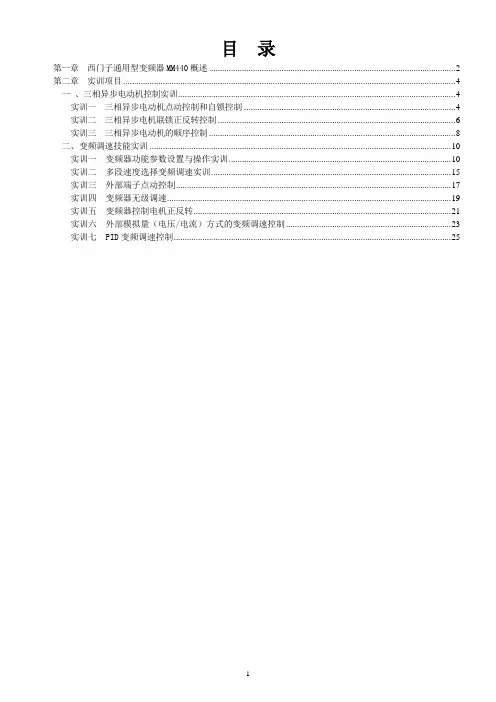

目录第一章西门子通用型变频器MM440概述 (2)第二章实训项目 (4)一、三相异步电动机控制实训 (4)实训一三相异步电动机点动控制和自锁控制 (4)实训二三相异步电机联锁正反转控制 (6)实训三三相异步电动机的顺序控制 (8)二、变频调速技能实训 (10)实训一变频器功能参数设置与操作实训 (10)实训二多段速度选择变频调速实训 (15)实训三外部端子点动控制 (17)实训四变频器无级调速 (19)实训五变频器控制电机正反转 (21)实训六外部模拟量（电压/电流）方式的变频调速控制 (23)实训七 PID变频调速控制 (25)第一章西门子通用型变频器MM440概述1.MICROMASTER 440 通用型变频器MICROMASTER 440 是适合用于三相电动机速度控制和转矩控制的变频器系列。

本变频器由微处理器控制并采用具有现代先进技术水平的绝缘栅双极型晶体管IGBT 作为功率输出器件。

因此，它们具有很高的运行可靠性和功能的多样性其脉冲宽度调制的开关频率是可选的，因而降低了电动机运行的噪声。

全面而完善的保护功能为变频器和电动机提供了良好的保护。

MICROMASTER440 变频器具有缺省的工厂设置参数时，它是为简单电动机变速驱动系统供电的理想变频驱动装置。

由于MICROMASTER440 具有全面而完善的控制功能，在设置相关参数以后，它也适合用于需要多种功能的电动机控制系统。

MICROMASTER 440 既可用于单机驱动系统，也可集成到“自动化系统”中。

2.特点2.1主要特性易于安装易于调试牢固的EMC 设计可由IT 中性点不接地电源供电对控制信号的响应是快速和可重复的参数设置的范围很广确保它可对广泛的应用对象进行配置电缆连接简便具有多个继电器输出具有多个模拟量输出0 - 20mA6 个带隔离的数字输入并可切换为NPN/PNP 接线2 个模拟输入♦AIN1 0 - 10 V 0 - 20mA 和-10 至 +10 V♦AIN2 0 - 10 V 0 - 20mA2 个模拟输入可以作为第7 和第8 个数字输入BiCo 二进制互联连接技术模块化设计配置非常灵活脉宽调制的频率高因而电动机运行的噪音低内置的RS485 串行通讯接口详尽的变频器状态信息和全面的信息功能2.2性能特征矢量控制♦无传感器矢量控制 (SLVC)♦带编码器的矢量控制 (VC)V/f 控制♦磁通电流控制 (FCC) 改善了动态响应和电动机的控制特性♦多点 V/f 特性自动再起动捕捉再起动滑差补偿快速电流限制 (FCL)功能避免运行中不应有的跳闸电动机的抱闸制动内置的直流注入制动复合制动功能改善了制动特性供电阻制动(动力制动)用的内置制动单元(仅限外形尺寸为A 至F 的MM440 变频器)设定值输入:♦模拟输入♦串行通讯接口♦点动(JOG) 功能♦电动电位计♦固定频率设定值斜坡函数发生器♦起始和结束段带平滑圆弧♦起始和结束段不带平滑圆弧具有比例积分和微分特性的 PID 控制器各组参数的设定值可以相互切换♦电动机数据组 (DDS)♦命令数据组和设定值信号源 (CDS)自由功能块直流回路电压控制器动力制动的缓冲功能定位控制的斜坡下降曲线2.3保护特性过电压 / 欠电压保护变频器过热保护接地故障保护短路保护I2t 电动机过热保护PTC / KTY84 温度传感器的电动机保护使用注意事项：1.防止触电：当通电或正在运行时，请不要打开前盖板；不要用湿手操作变频器。

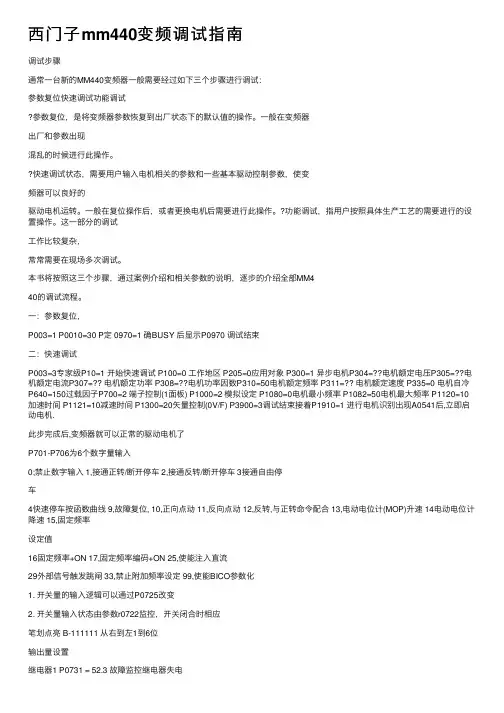

西门⼦mm440变频调试指南调试步骤通常⼀台新的MM440变频器⼀般需要经过如下三个步骤进⾏调试：参数复位快速调试功能调试参数复位，是将变频器参数恢复到出⼚状态下的默认值的操作。

⼀般在变频器出⼚和参数出现混乱的时候进⾏此操作。

快速调试状态，需要⽤户输⼊电机相关的参数和⼀些基本驱动控制参数，使变频器可以良好的驱动电机运转。

⼀般在复位操作后，或者更换电机后需要进⾏此操作。

?功能调试，指⽤户按照具体⽣产⼯艺的需要进⾏的设置操作。

这⼀部分的调试⼯作⽐较复杂，常常需要在现场多次调试。

本书将按照这三个步骤，通过案例介绍和相关参数的说明，逐步的介绍全部MM440的调试流程。

⼀：参数复位，P003=1 P0010=30 P定 0970=1 确BUSY 后显⽰P0970 调试结束⼆：快速调试P003=3专家级P10=1 开始快速调试 P100=0 ⼯作地区 P205=0应⽤对象 P300=1 异步电机P304=??电机额定电压P305=??电机额定电流P307=?? 电机额定功率 P308=??电机功率因数P310=50电机额定频率 P311=?? 电机额定速度 P335=0 电机⾃冷P640=150过载因⼦P700=2 端⼦控制(1⾯板) P1000=2 模拟设定 P1080=0电机最⼩频率 P1082=50电机最⼤频率 P1120=10加速时间 P1121=10减速时间 P1300=20⽮量控制(0V/F) P3900=3调试结束接着P1910=1 进⾏电机识别出现A0541后,⽴即启动电机.此步完成后,变频器就可以正常的驱动电机了P701-P706为6个数字量输⼊0;禁⽌数字输⼊ 1,接通正转/断开停车 2,接通反转/断开停车 3接通⾃由停车4快速停车按函数曲线 9,故障复位, 10,正向点动 11,反向点动 12,反转,与正转命令配合 13,电动电位计(MOP)升速 14电动电位计降速 15,固定频率设定值16固定频率+ON 17,固定频率编码+ON 25,使能注⼊直流29外部信号触发跳闸 33,禁⽌附加频率设定 99,使能BICO参数化1. 开关量的输⼊逻辑可以通过P0725改变2. 开关量输⼊状态由参数r0722监控，开关闭合时相应笔划点亮 B-111111 从右到左1到6位输出量设置继电器1 P0731 = 52.3 故障监控继电器失电继电器2 P0732 = 52.7 报警监控继电器得电继电器3 P0733 = 52.2 变频器运⾏中继电器得电MM440变频器有两路模拟量输⼊，相关参数以in000和in001区分，可以通过P0756分别设置每个通道属性。

实验二变频器外部端子控制一、实验目的1. 掌握变频器的外部端子电路设计2. 熟悉变频器的参数设置3. 掌握PLC与变频器外部端子电路设计4. 掌握PLC梯形图程序编程方法二、实验设备及仪器1. SIEMENS MM440变频器、基本操作面板（BOP）、三相异步交流电机2. 开关、电位器、导线3. S7-200 PLC三、实验内容MM440的输入输出电路图如下MM440包含了六个数字开关量的输入端子，每个端子都有一个对应的参数用来设定该端子的功能。

可以将变频器当前的状态以开关量的形式用继电器输出，方便用户通过输出继电器的状态来监控变频器的内部状态量。

而且每个输出逻辑是可以进行取反操作，即通过操作P0748的每一位更改。

MM440变频器有两路模拟量输入，相关参数以in000和in001区分，可以通过P0756分别设置每个通道属性，支持常见的2~10V和4~20mA这些模拟标定方式。

对于电流输入，必须将相应通道的拨码开关拨至ON的位置，还要设置相关参数。

MM440变频器有两路模拟量输出，相关参数以in000和in001区分，出厂值为0~20mA输出，可以标定为4~20mA 输出（P0778＝4），如果需要电压信号可以在相应端子并联一支500欧姆电阻，需要输出的物理量可以通过P0771设置。

实验1 外部输入端子操作控制将参数P0701(数字输入1的功能)改为1，当开关1为On时，电动机启动；为Off时电动机停止。

-1-将参数P0702(数字输入2的功能)改为12，当开关2为On时，电动机正转；为Off时电动机反转。

将参数P0703(数字输入3的功能)改为9，当开关3为On时，可对变频器故障状态复位。

将按钮接到8和9，将参数P0704(数字输入4的功能)改为10（正向点动），当按钮按下时，电动机实现点动。

按图的端子连接模拟输入信号，通过电位器的滑动即可实现对电动机速度的控制。

0-10V对应0-50Hz（默认频率上限）。

目录第一章概述4第二章安装与接线6第三章操作介绍7第一节基本操作面板（BOP）的使用7第二节参数结构及表示方法8第三节调试步骤9第四章参数复位操作 10第五章快速调试 11第一节快速调试定义 11第二节快速调试步骤 11第六章功能调试 13第一节开关量输入功能 13第二节开关量输出功能 13第三节模拟量输入功能 14第四节模拟量输出功能 15第五节加减速时间 15第六节频率限制 15第七节多段速功能 16第八节停车和制动 17第九节制动电阻选配 18第十节自动再起动和捕捉再起动 19第十一节矢量控制 20第十二节本地远程控制 21第十三节闭环控制PID 21第十四节通讯 22第七章故障诊断 23第八章资源链接 27在按照本手册调试之前，请仔细阅读《MICROMASTER440使用大全》中安全指导章节中的“警告”，“注意”和“提示”，为您提供人生安全的保障，有效防止设备或与其连接的部件受到损伤。

安全指导MICROMASTER 440 简明调试指南 / 安全指导3警告• 本设备带有危险的电压，而且它所控制的是带有潜在危险的转动机构。

如果不遵守《使用大全》中“警告”的规定，或不按照其中的要求操作，就可能造成死亡，严重的人生伤害或重大财产损失。

• 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。

正确地进行搬运装卸就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。

• 注意触电的危险。

即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此，在电源关断5分钟以后才允许打开本设备。

• 输入电源线只允许永久性紧固连接。

设备必须接地（按照 IEC 536 Class 1，NEC 和其他适用的标准）。

• MICROMASTER440 变频器是在高压下运行。

• 电气设备运行时，设备的某些部件上不可避免的存在危险电压。

• 本设备不可作为“紧急停车机构”使用（参看 EN60204，9.2.5.4.）• 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。

变频器实训指导书（西门子MM440）编者：电气自动化技术专业任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。

二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

表2-1 基本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1按键，访问参数2按键，直到显示P10003按键，直到显示in000，即P1000的第0组值4按键，显示当前值25按键，达到所要求的值16按键，存储当前设置7按键，显示r00008按键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。

目录概述 (2)实验一变频功能参数设置与操作 (4)实验二变频器报警与保护功能 (7)实验三外部端子基本调速 (9)实验四操作面板（BOP）基本调速 (12)实验五 PLC控制电机正反转 (14)实验六 PLC控制多段调速 (15)实验七 PLC控制模拟量调速 (17)实验八 PLC与触摸屏通讯控制 (20)实验九 PLC、变频器和触摸屏的通讯实训 (26)实验十 PLC、变频器和触摸屏综合实训 (29)概述一．简介MICROMASTER 440是用于控制三相交流电动机速度的变频器系列。

本系列有多种型号，额定功率范围从120W到200KW（恒定转矩（CT）控制方式），或者可达250KW（可变转矩（VT）控制方式），供用户选用。

本变频器由微处理器控制，并采用具有很高现代先进技术水平的绝缘栅双极型晶体管（IGBT）作为功率输出器件。

因此，它们具有很高的运行可靠性和功能的多样性。

其脉冲宽度调制的开关频率是可选的，因而降低了因而降低了电动机运行的噪声。

全面而完善的保护功能为变频器和电动机提供了良好的保护。

MICROMASTER 440具有缺省的工厂设置参数，它是给数量众多的简单的电动机控制系统供电的理想变频驱动装置。

由于MICROMASTER 440具有全面而完善的控制功能，在设置相关参数以后，它也可用于更高级的电动机控制系统MICROMASTER 440即可用于单机驱动系统，也可集成到‘自动化系统’中。

二．特点主要特性·易于安装，参数设置和调试·易于调试·牢固的EMC设计·可由IT（中型点不接地）电源供电·对控制信号的响应是快速和可重复的·参数设置的范围很广，确保它可对广泛的应用对象进行配置·电缆连接简便·具有多个继电器输出·具有多个模拟量输出（0－20mA）·6个带隔离的数字输入，并可切换为NPN/PNP接线·2个模拟量输入：AIN1：0－10V，0－20mA，-10－10VAIN1：0－10V，0－20mA·2个模拟输入可以作为第7和第8个数字输入·BiCo（二进制互联连接）技术·模块化设计，配置非常灵活·脉宽调制的频率高，因而电动机运行的噪声低·有多种选件：PC通讯模块，操作面板（BOP、AOP），PROFIBUS通讯模块性能特征·矢量控制无传感器矢量控制（SLVC）带编码器的矢量控制（VC）·V/f控制磁通电流控制（FCC），改善了动态响应和电动机的控制特性多点V/f特性·快速电流限制（FCL）功能，避免运行中不应有的跳闸·内置的直流注入制动·复合制动功能改善了制动特性·内置的制动单元（仅限外形尺寸为A至F的MM440变频器）·加速/减速斜坡特性具有可编程的平滑功能起始和结束段带平滑圆弧起始和结束段不带平滑圆弧·具有PID控制功能的闭环控制·各组参数的设定值可以相互切换电动机数据组（DDS）命令数据组和设定值信号源（CDS）·自由功能块·动力制动的缓冲功能·定位控制的斜坡下降曲线保护特性·过载能力为200％额定负载电流，持续时间3秒和150％额定负载电流，持续时间60秒；·过电压、欠电压保护；·变频器、电机过热保护；·接地故障保护，短路保护；·闭锁电机保护，防止失速保护；·采用PIN编号实现参数连锁实验一 变频功能参数设置与操作一．实验目的1．掌握使用操作面板修改变频器的参数 2．熟悉变频器的初步使用二．实验内容利用基本操作面板（BOP ）可以改变变频器的各个参数。

SIEMENS变频器MM440应用小手册目录一.STARTER连接 (1)二.变频器复位 (1)三.基本参数 (2)3.1网络通讯参数 (2)3.2电机参数 (2)四.参数保护方法 (2)五.单体面板试车 (4)六.测试故障复位 (4)七.电机数据辨识 (5)7.1建模原理 (5)7.2辨识参数 (5)八.老型号变频器 (6)8.1 Vector (6)一.STARTER连接在Step7主界面440的右边图标处，双击二.变频器复位P0010=30，设定P0970=1，复位三.基本参数3.1网络通讯参数P700＝6(CB on COM link)――Selection of command source命令源;de=2(Terminal).I=66P918＝n――CB address从站PROFIBUS站号必须与硬件组态时保持一致;de=3.I=de3）P1000＝6(CB on COM link)――Selection of frequency setpoint频率设定源,and data set(CDS);de=2(Analog setpoint). I=663.2电机参数四.参数保护方法MM440 参数最简单保护方法，在P0927设Bit0=1,Profibus/CB＝yes.其它Bit1=0，Bit2=0，Bit3=0。

所有参数通过Profibus设置。

MM440参数保护最好的保护方法，是在P0013下定义一个有限的最终用户将要访问的参数组，使用P0011＝XXX来参数解锁。

详细说明如下：第1步：设定P0003 = 3 (专家级用户)。

第2步：转到P0013 的下标0 至16 (用户列表)。

第3步：将用户定义的列表中要求看到的有关参数输入P0013的下标0 至16。

注意：以下这些数值是固定的，并且是不可修改的：- P0013 下标19=12 (用户定义的参数解锁)- P0013 下标18=10 (调试参数过滤器)- P0013 下标17= 3 (用户访问级)第4步：设定P0011 (“锁定”) ＝XXX（用户自己选择）。

变频器技术实验一、安全事项危险●当通电或变频器正在运行时,请不要打开前盖板,否则会发生触电。

●在前盖板拆下时请不要运行变频器,否则可能会接触到高电压端子和充电部分而造成触电事故。

●即使电源处于断开时，除布线，定期检查外，请不要拆下前盖板。

否则，由于接触变频器充电回路可能造成触电事故。

●布线或检查，请在断开电源，经过 10 分钟以后，用万用表等检测剩余电压消失以后进行。

●请不要用湿手操作开关，以防止触电。

●对于电缆, 请不要损伤它，对它加上过重的应力，使它承载重物或对它钳压。

否则会导致触电。

●请勿在通电中进行通风扇的更换,否则会发生危险。

●实验期间严禁触摸旋转电机，带强电端子。

●若实验过程中设备出现故障，请报告老师，检查前断开电源，10分钟以后，用万用表等检测剩余电压消失后方可进行。

●不要随便将物品放在实验仪器上。

●不要频繁启/停变频器。

●频率设置不要超过60Hz二、实验须知一、预习参加实验的学生应事先预习，以免实验过程中因准备不充分而跟不上实验进度。

预习内容包括：1、指导书中有关本次实验有关的内容。

2、教科书中三相异步电动机变频调速的原理及实现过程。

二、实验过程1、严格遵守实验室纪律，注意人身、设备安全。

2、实验前仔细检查选件和外部设备的接线是否都连接无误。

3、认真操作，仔细观察实验现象，做好记录。

4、发生故障时立即断电（按实验箱左上角的红色急停按钮）并报告指导老师。

5、实验结束后，将实验结果交指导老师检查，经同意后关断电源。

6、按原样整理好实验仪器、设备及有关资料。

三、实验报告参加实验的学生应认真按期完成实验报告，报告格式如下：1、用幅面16K纸，加封面装订。

2、封面上应包括：实验名称、分院及专业、班级、姓名、实验日期及完成报告日期。

3、正文应包括：实验名称、实验目的、使用仪器、实验原理、简要的实验步骤、实验数据、有关曲线及实验现象。

4、必须对可能造成实验结果与理论结果间的偏差的因素作出分析、讨论。
