实训指导书(西门子MM420变频器)教学文稿

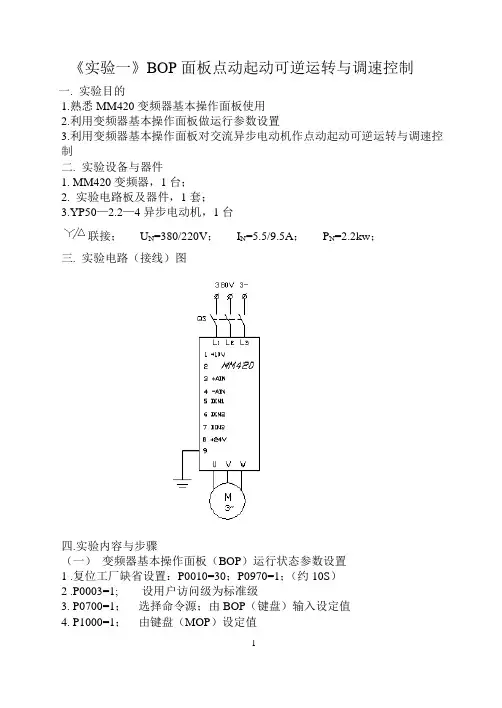

《实验一》BOP面板点动起动可逆运转与调速控制一. 实验目的1.熟悉MM420变频器基本操作面板使用2.利用变频器基本操作面板做运行参数设置3.利用变频器基本操作面板对交流异步电动机作点动起动可逆运转与调速控制二. 实验设备与器件1. MM420变频器，1台；2. 实验电路板及器件，1套；3.YP50—2.2—4异步电动机，1台联接；U N=380/220V；I N=5.5/9.5A；P N=2.2kw；三. 实验电路（接线）图四.实验内容与步骤（一）变频器基本操作面板（BOP）运行状态参数设置1 .复位工厂缺省设置：P0010=30；P0970=1；（约10S）2 .P0003=1; 设用户访问级为标准级3. P0700=1；选择命令源；由BOP（键盘）输入设定值4. P1000=1；由键盘（MOP）设定值5. P1080=2；电动机运行的最低频率（H Z）6. P1082=80；电动机运行的最高频率（H Z）7. 退出参数设置,准备运行（二）BOP运行按键功能Ⅰ键起动（5H Z）；0键停止；jog键点动（5H Z）；键升降速调节；键改变电动机方向;（三）操作控制1. 点动：按住jog键电动机运转,松开jog键电动机停转(电源频率为5H Z)；2. 起动：按Ⅰ键电动机起动(电源频率为5H Z),按键电动机升速,最高转速为P1082所设置的80 H Z对应的转速; 按键电动机降速,最低转速为P1080所设置的2H Z对应的转速；3.改变电动机旋转方向: 电动机起动后,不论转速对应在哪个频率上,只要按键电动机将停转后自动反向起动,运转在原频率对应的转速上；4.停转：按O键电动机停止旋转。

五.实验报告要求1.归纳整理本次实验全部资料,包括原理图,I/O接线图和MM420变频器的参数设置；2.记录实验步骤过程及观查结果；3.小结本次实验的体会和收获。

《实验二》面板设置电动机运转与参数修改一. 实验目的1.熟悉MM420变频器基本操作面板使用2.变频器基本操作面板作运行参数设置3.变频器操作面板对交流异步电动机作点动与起动的可逆运转及调速控制4.修改变频器相关参数设定置，观察电动机运行状态二. 实验设备与器件1. MM420变频器，1台；2. 实验电路板及器件，1套；3.YP50—2.2—4异步电动机，1台联接；U N=380/220V；I N=5.5/9.5A；P N=2.2kw；三. 实验电路（接线）图四.实验内容与步骤（一）变频器基本操作面板（BOP）运行状态参数设置1 .复位工厂缺省设置：P0010=30；P0970=1；（约10S）2 .P0003=1; 设用户访问级为标准级3. P0004=7; 命令，二进制I/O4. P0700=1；选择命令源；由BOP（键盘）输入设定值5 .P0003=1; 设用户访问级为标准级6. P0004=10; 设定值通道和斜坡函数发生器7. P1000=1；由键盘（MOP）设定值8. P1080=0；电动机运行的最低频率（H Z）9. P1082=50；电动机运行的最高频率（H Z）10 .P0003=2; 设用户访问级为扩展级11. P0004=10; 设定值通道和斜坡函数发生器12. P1040=40 设定键盘控制的频率（H Z）13. P1058=10 正向点动频率（H Z）14. P1059=10 反向点动频率（H Z）15. 退出参数设置,准备运行（二）BOP运行按键功能Ⅰ键起动；0键停止；jog 键点动；键升降速调节；键改变电动机方向;Fn键浏览信息，按下Fn键保持2S，将显示以下参数：1.输出频率（H Z），2.d---直流回路电压（V），3.O--.-输出电压（V）4.输出电流（A）（三）操作控制1. 正向点动：按住jog键电动机正向运转(10H Z),松开jog键电动机停转；2. 反向点动：按键后，按住jog键电动机反向运转(10H Z),松开jog键电动机停转；3. 起动：按Ⅰ键电动机起动, 转速为P1040所设置的40H Z对应的转速,按键电动机升速,最高转速为P1082所设置的50 H Z对应的转速; 按键电动机降速,最低转速为P1080所设置的0H Z对应的转速；4.改变电动机旋转方向: 电动机起动后,不论转速对应在哪个频率上,只要按键电动机将停转后自动反向起动,运转在原频率对应的转速上；4.停转：按O键电动机停止旋转5.修改相关参数：修改参数P1080=5、P1082=80、P1058=15、P1059=20任一个或几个，观察电动机运行状态。

西门子MM420变频器简明操作手册西门子MM420变频器简明操作手册第一章前言1.1 简介本章介绍了该操作手册的目的、适用范围和阅读须知。

第二章产品概述2.1 产品特点2.2 技术规格2.3 外观及接线端子第三章安装指南3.1 环境要求3.2 安装步骤3.3 接线方法3.4 机械安装第四章参数设置4.1 参数概述4.2 参数设置步骤4.3 参数描述与范围第五章示教操作5.1 示教指令5.2 示教步骤与示例5.3 示教参数说明第六章控制面板简介6.1 控制面板概述6.2 LED指示灯说明6.3 按键功能说明第七章常见故障与解决方法7.1 故障码列表7.2 常见故障诊断方法7.3 故障排除技巧第八章维护与保养8.1 维护周期8.2 清洁方法8.3 防护措施第九章其他功能9.1 I/O端口设置9.2 通信接口配置9.3 报警功能设置第十章附件本文档涉及的附件见附件部分。

第十一章法律名词及注释本文档涉及的法律名词及其注释见附件部分。

附件部分：1.示教操作示意图2.参数设置参考表3.控制面板示意图4.故障码列表法律名词及注释部分：1.TUV：德国工业监测协会（TUV）是德国著名的独立第三方认证机构。

2.UL：美国安全实验室（UL）是美国著名的、独立、非营利、第三方检验认证机构。

3.CE：欧盟合格认证（Conformité Européene）标志，表示该产品符合欧洲各国安全、卫生、环保等方面的相关要求。

4.RoHS：欧盟有害物质限制指令（Restriction of Hazardous Substances），旨在限制电子电气设备中使用的有害物质的含量。

5.EN：欧洲标准（European Norm），欧洲国家间相互认可的技术规范。

实验一西门子MM420的基本操作面板BOP 一、实验目的学习西门子MM420变频器的基本操作面板BOP的使用。

二、实验设备名称数量备注变频器一台MM420 电机一台DQ20-1 导线若干三、实验内容学习并且掌握西门子MM420变频器基本操作面板BOP的使用。

其面板如图22.1所示图22.1 利用面板上的按钮完成如下几个功能1、启动变频器2、停止变频器可以两种方式1按照设定的停车斜坡2自由停车3、电机反转4、电动机点动5、参数设定。

四、实验步骤1、实验接线把变频器的三相电源的输出端接到电动机的输入端2、参数设定在缺省状态下面板上的操作按钮、、被锁住。

要使用该功能需要把参数P0700设置为1并将P1000的参数设为1。

3、运行1为启动按钮。

按下此按钮可以启动变频器。

2为停止按钮。

按此按钮变频器将按确定好的停车斜坡减速停车。

3为反转按钮。

按此按钮可以改变电动机方向。

4为点动按钮。

在变频器无输出的情况下按此按钮电动机按预定的点动频率运行。

5为增加数值按钮。

按此按钮可以增加变频器输出频率。

6为减少数值按钮。

按此按钮可以减小变频器输出频率。

五、记录数据频率为5HZ、10HZ、15HZ、20HZ、25HZ、30HZ、35HZ、40HZ、45HZ、50HZ的输出电压、电流。

实验二M420变频器的基本调试一、实验目的1掌握MM420变频器基本参数输入的方法。

2掌握MM420变频器参数恢复为出厂默认值的方法。

3掌握快速调试的内容及方法。

二、实验设备名称数量备注MM420变频器一台电机一台导线若干三、实验内容1用基本操作面板BOP更改参数的数值。

下面说明如何改变P0003“访问级”的数值。

操作步骤见表2-1。

表2-1 修改访问级参数P0003的步骤操作步骤显示结果 1.按访问参数2. 按键直到显示出P0003 3.按键进入参数访问级4. 或键达到所要求的数值例如3 5. 键确认并存储参数的数值6 现在已设定访问级为3使用者可以看到第1 至第3级的全部参数2改变参数数值的操作为了快速修改参数的数值可以一个个地单独修改显示出的每个数字操作步骤如下当已处于某一参数数值的访问级参看“用BOP 修改参数”。

实验一 MM420变频器的快速调试一、实验目的1．掌握MM420变频器基本参数输入的方法。

2．掌握MM420变频器参数恢复为出厂默认值的方法。

3．掌握快速调试的内容及方法。

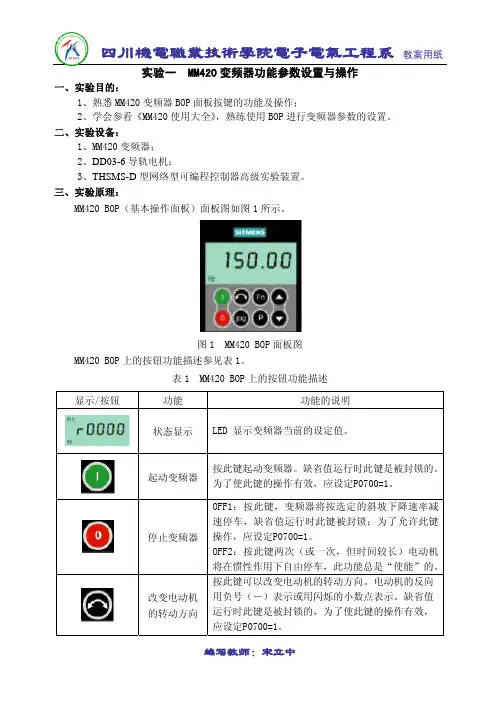

4. 设置电动机参数三、实验内容1．变频器基本操作面板变频器基本操作面板（BOP ）如图1所示。

BOP 可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。

基本操作面板BOP 上的按钮功能如表1所示：表1基本操作面板BOP 上的按钮功能图1变频器基本操作面板（BOP ）起动变频器停止变频器改变电动机的转动方向电动机点动2．用基本操作面板（BOP ）更改参数的数值MM420变频器参数有两种，p 参数是可以更改的， R 参数是只读的，有的R 参数是在变频器上可以读出。

有的是2进制的形式。

在电脑上用软件可以读出。

下面说明如何改变P0003“访问级”的数值。

操作步骤见表2-1。

表2-1 修改访问级参数P0003的步骤操作步骤 显示结果1.按访问参数2. 按键，直到显示出 P00033.按键，进入参数访问级4.或键，达到所要求的数值（例如：3）5.键，确认并存储参数的数值为了快速修改参数的数值，可以一个个地单独修改显示出的每个数字，操作步骤如下： 当已处于某一参数数值的访问级（参看“用BOP 修改参数”）。

（1）按（功能键），最右边的一个数字闪烁。

（2）按/，修改这位数字的数值。

（3）再按(功能键)，相邻的下一位数字闪烁。

（4）执行2 至4 步 直到显示出所要求的数值。

（5）按，退出参数数值的访问级。

4．恢复变频器工厂默认值。

设定P0010=30和P0970=1，按下P键，开始复位，复位过程大约为3min，这样就保证了变频器的参数恢复到工厂默认值。

5．快速调试（P0010=1）利用快速调试功能使变频器与实际使用的电动机参数相匹配，并对重要的技术参数进行设定。

在快速调试的各个步骤都完成以后，应选定P3900，如果它置1，将执行必要的电动机计算，并使其他所有的参数（P0010=1 不包括在内）恢复为出厂默认设置值。

实习报告图1 基本操作板BOP图2 硬件实物图图3变频器方框图下表1说明如何改变参数P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程。

修改参数时，BOP有时显示P----，表示变频器正忙于处理优先级更高的任务。

表1 基本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1 按键，访问参数2 按键，直到显示P10003 按键，直到显示in000，即P1000的第0组值4 按键，显示当前值25 按键，达到所要求的值16 按键，存储当前设置7 按键，显示r00008 按键，显示频率3．实验器材西门子MM420变频器、异步电动机/水泵、电气控制柜、电工工具（1套）、连接导线若干等。

4．实验内容及步骤由于所用的设备的不同，所用的异步电动机与水泵的性能参数不尽相同，电梯系统的异步电机的参数为：额定电压220V、额定电流0.38A、额定功率40W、额定频率50Hz、额定转速1350rpm。

恒压供水系统的水泵参数为：额定电压220V、额定电流0.92A、额定功率180W、额定频率50Hz、额定转速2800rpm。

请根据所选用的设备对变频器进行相应的参数调节，否则电机不能正常运行。

4.1 参数设置由于变频器参数繁多，在实验之前先将变频器的全部参数复位为工厂的缺省设置值，已避免之前实验改动参数值。

设置方法为：①设定P0010=30；②设定P0970=1。

（1）设置电动机参数：为了使电动机与变频器相匹配，需要设置电动机参数。

电动机参数设置见表2。

电动机参数设定完成后，设P0010=0，变频器当前处于准备状态，可正常运行，以异步电机为例。

表2 电动机参数设置参数号出厂值设置值说明P0003 1 1 设定用户访问级为标准级P0010 0 1 快速调试P0100 0 0 功率以KW表示，频率为50HzP0304 230 220 电动机额定电压（V）P0305 3.25 0.38 电动机额定电流（A）P0307 0.75 0.04 电动机额定功率（KW）P0310 50 50 电动机额定频率（Hz）P0311 0 1350 电动机额定转速（r/min）P3900 0 3 只进行电动机数据的计算（2）设置面板操作控制参数。

西门子变频器—MM420型实训模块实训指导书前言随着电力电子技术、微电子技术、计算机控制技术及自动化控频器为核心制理论的发展，变频器制造技术有了跨越式的进步，以变的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调通领域，而速系统，而且大大提高了技术经济指标。

在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。

实现自动化提高了产品的质量与数量变频器不仅应用于工业、交且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。

随着现代化的程度提高，对变频器的应用会更加普及。

使用好变频器是一门实践性很强的学问，有人说，使用好变频器的难易程度并不亚于使用好一台个人电脑。

但是，现在社会上已有的有关变频器技术资料，多为变频器的设计。

制造方面的专著，即使学习和掌握了这方面内容的学生，到了工程现场，仍不能正确使用和操作变频器，这是由于有关使用变频器的资料太计了变频器少，更不要说变频器的实训装置了，而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多，针对这一情况，我公司设实训模块，并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用，尤其适用职业技术教育。

我公司设计的实训模块选用的是西门子MM420型，就可触类旁通掌握其它厂家的变频器的使用方法与技能。

学生可以在实训台上了解变频器的结构、安装及接线的基本知识，进而学会使用变频器的基本技能，包括参数设定和操作方法，控制回路接线端子的设置，接线及智能化功能，功能参数的设置，变频器的维护等进行实际操作培训．在此基础上可以对模拟的实际工业控制系统：恒压供水系统、中央空调冷水系统，泵自动切换控制系统的模拟设计和调试，完成一个变频器工程题的实际操作训练，以满足社会生产实践的需要。

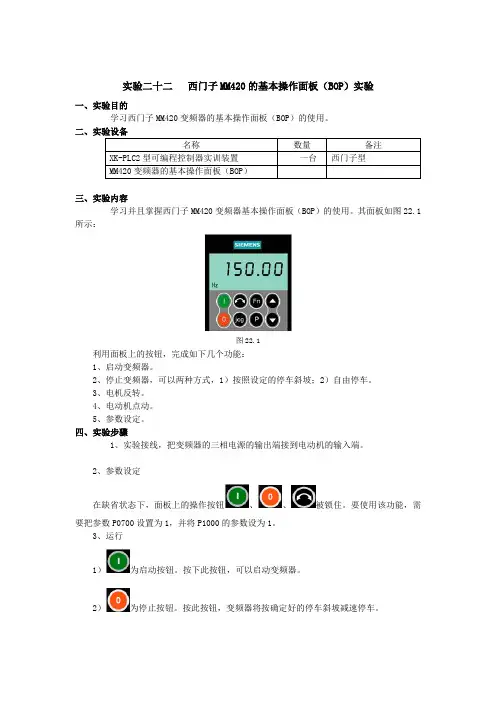

实验二十二西门子MM420的基本操作面板（BOP）实验
一、实验目的
学习西门子MM420变频器的基本操作面板（BOP）的使用。

二、实验设备
三、实验内容
学习并且掌握西门子MM420变频器基本操作面板（BOP）的使用。

其面板如图22.1所示：
图22.1
利用面板上的按钮，完成如下几个功能：
1、启动变频器。

2、停止变频器，可以两种方式，1）按照设定的停车斜坡；2）自由停车。

3、电机反转。

4、电动机点动。

5、参数设定。

四、实验步骤
1、实验接线，把变频器的三相电源的输出端接到电动机的输入端。

2、参数设定
在缺省状态下，面板上的操作按钮、、被锁住。

要使用该功能，需
要把参数P0700设置为1，并将P1000的参数设为1。

3、运行
1）为启动按钮。

按下此按钮，可以启动变频器。

2）为停止按钮。

按此按钮，变频器将按确定好的停车斜坡减速停车。

3）为反转按钮。

按此按钮可以改变电动机方向。

4）为点动按钮。

在变频器无输出的情况下，按此按钮，电动机按预定的点动频率运行。

5）为增加数值按钮。

按此按钮可以增加变频器输出频率。

6）为减少数值按钮。

按此按钮可以减小变频器输出频率。

西门子变频器—MM420型实训模块实训指导书亚龙科技集团有限公司前言随着电力电子技术、微电子技术、计算机控制技术及自动化控制理论的发展，变频器制造技术有了跨越式的进步，以变频器为核心的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调速系统，而且大大提高了技术经济指标。

在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。

实现自动化提高了产品的质量与数量变频器不仅应用于工业、交通领域，而且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。

随着现代化的程度提高，对变频器的应用会更加普及。

使用好变频器是一门实践性很强的学问，有人说，使用好变频器的难易程度并不亚于使用好一台个人电脑。

但是，现在社会上已有的有关变频器技术资料，多为变频器的设计。

制造方面的专著，即使学习和掌握了这方面内容的学生，到了工程现场，仍不能正确使用和操作变频器，这是由于有关使用变频器的资料太少，更不要说变频器的实训装置了，而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多，针对这一情况，我公司设计了变频器实训模块，并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用，尤其适用职业技术教育。

我公司设计的实训模块选用的是西门子MM420型，就可触类旁通掌握其它厂家的变频器的使用方法与技能。

学生可以在实训台上了解变频器的结构、安装及接线的基本知识，进而学会使用变频器的基本技能，包括参数设定和操作方法，控制回路接线端子的设置，接线及智能化功能，功能参数的设置，变频器的维护等进行实际操作培训．在此基础上可以对模拟的实际工业控制系统：恒压供水系统、中央空调冷水系统，泵自动切换控制系统的模拟设计和调试，完成一个变频器工程题的实际操作训练，以满足社会生产实践的需要。

第二章 变频器的应用与维护实训一、 变频器功能参数设置与操作一、项目实训目的：1、熟悉掌握变频器的面板操作方法。

2、熟练掌握操作面板（BOP ）改变变频器参数的步骤。

3、能够熟练操作变频器快速调试及恢复出厂默认值等；二、项目实训器材：1、亚龙YL —360可编程控制器实训装置一台；2、亚龙YL —MM420变频器实训模块一块；3、三相异步电动机一台；4、安全连接导线若干；5、亚龙YL —360可编程控制器实训指导书一本；三、项目实训：采用边做边学的教学方式进行训练，指导学生利用MM420变频器的功能参数设置与面板操作控制。

实训内容：1、变频器的接线示意图：西门子MM420变频器PEL、N(L1、L2)或L1、L2、L3PE1/3AC 200V-240V(RSD)3AC 380V-480V PE U V WM3~1234+10V 0V AIN+AIN-56789101112131415DIN1DIN2DIN3+24V 0V RL1B RL1C AOUT+AOUT-P+P-注：必须确认变频器与电源电压是否匹配，不允许把单相/三相230V的变频器连接到三相380V或更高的电源。

2、基本操作面板的认知与操作显示/按钮功能功能说明状态显示LCD显示变频器当前的设定值起动变频器按此键起动变频器。

缺省值运行时此键是被封锁的。

为了使此键的操作有效，应设定P0700=1停止变频器OFF1：按此键，变频器将按选定的斜坡下降速率减速停车.缺省值运行时此键被封锁；为了允许此键操作，应设定P0700=1OFF2：按此键两次（或一次，但时间较长）电动机将在惯性作用下自由停车。

此功能总是“使能”的。

改变电动机的转动方向按此键可以改变电动机的转动方向。

电动机的反向用负号（－）表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，为了使此键的操作有效，应设定P0700=1电动机点动在变频器无输出的情况下按此键，将使电机起动，并按预设定的点动频率运行。

变频器实验
实验1、面板控制电机起动/停止P0700设置为1时，命令源由BOP基本操作面板输入。

参数设定：
操作如下：
起动变频器
停止变频器
改变电动机的转动方向
电动机点动
实验2、输入端子控制电机起动/停止
根据输入选择，PLC输出相应的驱动信号到变频器数字输入端，变频器根据预先设置的参数输出相应的电压信号到电动机。

该实训电机采用0.18KW电动机，连接变频器和电机之间的导线，打开变频器电源，快速调试（PLC启停操作方式）面板启动需要设定的参数如下表：
1）参数设置完成后将变频器重新上电，再接通SB1键(5#引脚)，激活变频器数字信号输入端DIN1，变频器输出正转驱动信号给电动机，电机由此根据电位计转动的频率值运行。

断开SB1键(5#引脚)，变频器无信号输出，电机停止运转。

2）接通SB2键(6#引脚)，激活变频器数字信号输入端DIN2，变频器输出反转驱动信号给电动机，电机由此根据电位计转动的频率值运行。

断开SB2键(6#引脚)，变频器无信号输出，电机停止运转。

3）正转调速必须归零后方可反转调速，反转调速必须归零后方可正转调速。

接线图：
实验3、PLC控制变频器实验参数设定同实验2，附实验程序和触摸屏程序。

接线图。

自编西门子变频器MM420型实训指导书前言随着电力电子技术、微电子技术、计算机控制技术及自动化控制理论的发展，变频器制造技术有了跨越式的进步，以变频器为核心的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调速系统，而且大大提高了技术经济指标。

在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。

实现自动化提高了产品的质量与数量变频器不仅应用于工业、交通领域，而且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。

随着现代化的程度提高，对变频器的应用会更加普及。

使用好变频器是一门实践性很强的学问，有人说，使用好变频器的难易程度并不亚于使用好一台个人电脑。

但是，现在社会上已有的有关变频器技术资料，多为变频器的设计。

制造方面的专著，即使学习和掌握了这方面内容的学生，到了工程现场，仍不能正确使用和操作变频器，这是由于有关使用变频器的资料太少，更不要说变频器的实训装置了，而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多，针对这一情况，我公司设计了变频器实训模块，并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用，尤其适用职业技术教育。

我公司设计的实训模块选用的是西门子MM420型，就可触类旁通掌握其它厂家的变频器的使用方法与技能。

学生可以在实训台上了解变频器的结构、安装及接线的基本知识，进而学会使用变频器的基本技能，包括参数设定和操作方法，控制回路接线端子的设置，接线及智能化功能，功能参数的设置，变频器的维护等进行实际操作培训．在此基础上可以对模拟的实际工业控制系统：恒压供水系统、中央空调冷水系统，泵自动切换控制系统的模拟设计和调试，完成一个变频器工程题的实际操作训练，以满足社会生产实践的需要。

实训三MM420变频器调速系统实训一、实训内容1、变频调速控制系统的选型设计；2、变频控制柜的安装与接线；3、通用变频器的基本操作及参数设置与运行；4、掌握MM420变频器面板控制方式/按钮控制方式5、掌握MM420变频器模拟/数字控制方式6、掌握MM420变频器PLC控制方式7、多段速度选择变频调速操作实训8、基于PLC控制方式的变频器速度闭环PID控制实训9、分析排除实训中出现的故障。

二．变频调速控制系统的选型设计1．生产工艺分析及控制要求；2．变频器及配套设备的选择；3．变频控制系统的电路设计；4．变频控制电气控制柜的设计及安装。

三、MM420变频器功能介绍及基本操作1．基本功能：用于控制三相交流电动机速度控制，变频器由微处理器控制，可以实现过电压/欠电压保护、变频器过热保护、接地故障保护、短路保护、电机过热保护、PTC电动机保护。

功能设置：基本操作面板（BOP）可以改变变频器的各个参数。

装有西门子MICROMASTER 420通用型变频器一只2．变频器面板图由变频器本体和基本操作面板（BOP）组成。

BOP可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。

基本操作面板BOP上的按钮功能如下表所示：3．基本操作面板更改参数的数值2 改变P0004–参数过滤功能修改下标参数P0719选择命令/设定值源改变参数数值的一个数字为了快速修改参数的数值，可以一单独修改显示出的每个数字，操作步骤如下：确信已处于某一参数数值的访问级（参看“用BOP 修改参数”）。

1.按（功能键），最右边的一个数字闪烁。

2.按 / ，修改这位数字的数值。

3.再按（功能键），相邻的下一位数字闪烁。

4.执行2至4步，直到显示出所要求的数值。

5.按，退出参数数值的访问级。

4．快速调试变频器有许多参数，为了快速进行调试，选用其中最基本的参数进行修正即可，过程如下：4．电机参数设置该实训电机采用1.5KW电动机，快速调试面板启动需要设定的参数如下表：变频器进行快速启动设置完成后，改为按钮启停操作方式，需要设定的参数如下：3．6 变频器进行快速启动设置完成后，改为PLC启停操作方式，需要设定的参数如下：四．MM420变频器控制方式设置1．MM420面板操作控制P0010=l快速调试：P1120=5斜坡上升时间：P1121=5斜坡下降时间：P0700=l 选择由键盘输入设定值(选择命令源)；P1000=l选择由键盘(电动电位计)输入设定值；P1080=0最低频率：P1082=50最高频率：POOl0=0准备运行：、P0003=2用户访问等级为扩展级：P0004=l0选择“设定值通道及斜坡发生器”：P1032=0允许反向：P1040=30设定键盘控制的设定频率：在变频器的操作面板上按下运行键，变频器就将驱动电机在Pl 120所设定的上升时间升速，并运行在由P1040所设定的频率值上：如果需要，可直接通过操作面板上的增加键或减少键来改变电动机的运行频率及旋转方向：2．MM420变频器开关量操作1）.数字输入1的功能参数P0701功能：选择数字输入1(5#引脚)的功能。

西门子变频器MM420使用说明书全国通用版西门子变频器MM420使用说明书全国通用版1.引言在本文档中，我们将为您详细介绍西门子变频器MM420的使用方法和操作指南。

通过阅读本手册，并按照说明进行操作，您能够正确使用和配置MM420变频器，以满足特定的工作需求。

2.产品概览2.1 产品特点在本章节中，我们将介绍西门子变频器MM420的主要特点，包括其功能、技术规格、输入输出接口等。

2.2 产品外观在本章节中，我们将提供西门子变频器MM420的外观图和各个部件的说明，以帮助您熟悉变频器的外观和结构。

2.3 安装要求在本章节中，我们将详细说明安装MM420变频器的要求和步骤，包括电源接线、控制接口和通信接口的连接方法等。

3.系统配置3.1 电源配置本章节将详细介绍电源配置的方法，包括使用单相或三相电源以及如何配置电源线路。

3.2 控制接口配置在本章节中，我们将介绍如何配置变频器的控制接口，包括按钮和输入输出接口的设置和调整。

3.3 参数设置在本章节中，我们将为您介绍如何通过参数设置来对MM420变频器进行配置，以满足您的特定工作需求。

4.系统操作4.1 变频器启动与停止本章节将说明如何正确启动和停止变频器，以及相关的操作注意事项。

4.2 频率和转速调节在本章节中，我们将为您介绍如何通过调节频率和转速来控制变频器的输出。

4.3 故障诊断与排除本章节将介绍可能出现的故障和错误代码，并提供相关的排查和解决方法。

5.附录在本附录中，我们提供了相关的附件，包括连接图纸、技术规格表等。

6.法律名词及注释6.1 法律名词本章节了在本文档中涉及到的法律名词，并提供了相应的解释和注释。

7.结束语感谢您阅读本文档，如果您在使用MM420变频器的过程中有任何问题或需要进一步帮助，请随时联系我们的技术支持团队。
