变频器实训指导书(西门子MM440)任务1 变频器的面板操作与运行任务目的:1. 熟悉变频器的面板操作方法。
2. 熟练变频器的功能参数设置。
3. 熟练掌握变频器的正反转、点动、频率调节方法。
任务引入:变频器MM440系列(MicroMaster440)是德国西门子公司广泛应用与工业场合的多功能标准变频器。
它采用高性能的矢量控制技术,提供低速高转矩输出和良好的动态特性,同时具备超强的过载能力,以满足广泛的应用场合。
对于变频器的应用,必须首先熟练对变频器的面板操作,以及根据实际应用,对变频器的各种功能参数进行设置。
相关知识点:一.变频器面板的操作利用变频器的操作面板和相关参数设置,即可实现对变频器的某些基本操作如正反转、点动等运行。
二.基本操作面板修改设置参数的方法MM440在缺省设置时,用BOP控制电动机的功能是被禁止的。
如果要用BOP 进行控制,参数P0700应设置为1,参数P1000 也应设置为1。
用基本操作面板(BOP)可以修改任何一个参数。
修改参数的数值时,BOP有时会显示“busy”,表明变频器正忙于处理优先级更高的任务。
下面就以设置P1000=1的过程为例,来介绍通过基本操作面板(BOP)修改设置参数的流程,见表2-1。
操作步骤BOP 显示结果1 按键,访问参数2 按键,直到显示P10003 按键,直到显示in000,即P1000的第0组值4 按键,显示当前值25 按键,达到所要求的值16 按键,存储当前设置7 按键,显示r0000 8按键,显示频率任务训练 :一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。
二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、实训台、电工工具(1套)、连接导线若干等。
三、操作方法和步骤1.按要求接线系统接线如图2-1所示,检查电路正确无误后,MM440U V W28L1L2L3QS合上主电源开关QS。
图2-1 变频调速系统电气图2.参数设置(1)设定P0010=30和P0970=1,按下P键,开始复位,复位过程大约3min,这样就可保证变频器的参数回复到工厂默认值。

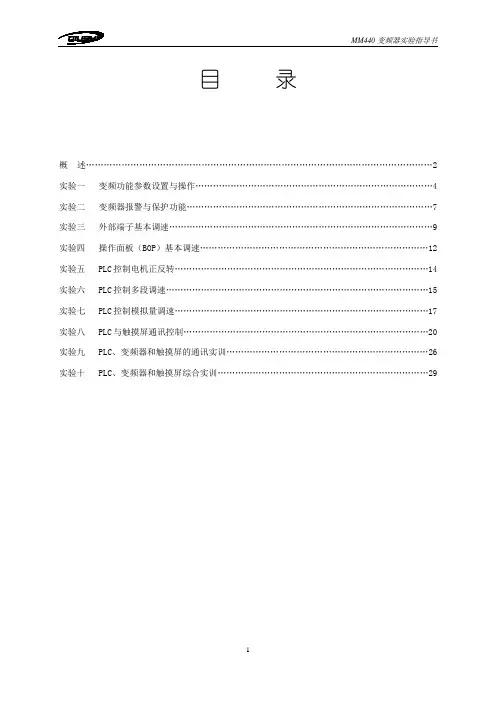

目录概述 (2)实验一变频功能参数设置与操作 (4)实验二变频器报警与保护功能 (7)实验三外部端子基本调速 (9)实验四操作面板(BOP)基本调速 (12)实验五 PLC控制电机正反转 (14)实验六 PLC控制多段调速 (15)实验七 PLC控制模拟量调速 (17)实验八 PLC与触摸屏通讯控制 (20)实验九 PLC、变频器和触摸屏的通讯实训 (26)实验十 PLC、变频器和触摸屏综合实训 (29)概述一.简介MICROMASTER 440是用于控制三相交流电动机速度的变频器系列。
本系列有多种型号,额定功率围从120W到200KW(恒定转矩(CT)控制方式),或者可达250KW(可变转矩(VT)控制方式),供用户选用。
本变频器由微处理器控制,并采用具有很高现代先进技术水平的绝缘栅双极型晶体管(IGBT)作为功率输出器件。
因此,它们具有很高的运行可靠性和功能的多样性。
其脉冲宽度调制的开关频率是可选的,因而降低了因而降低了电动机运行的噪声。
全面而完善的保护功能为变频器和电动机提供了良好的保护。
MICROMASTER 440具有缺省的工厂设置参数,它是给数量众多的简单的电动机控制系统供电的理想变频驱动装置。
由于MICROMASTER 440具有全面而完善的控制功能,在设置相关参数以后,它也可用于更高级的电动机控制系统MICROMASTER 440即可用于单机驱动系统,也可集成到‘自动化系统’中。
二.特点主要特性·易于安装,参数设置和调试·易于调试·牢固的EMC设计·可由IT(中型点不接地)电源供电·对控制信号的响应是快速和可重复的·参数设置的围很广,确保它可对广泛的应用对象进行配置·电缆连接简便·具有多个继电器输出·具有多个模拟量输出(0-20mA)·6个带隔离的数字输入,并可切换为NPN/PNP接线·2个模拟量输入:AIN1:0-10V,0-20mA,-10-10VAIN1:0-10V,0-20mA·2个模拟输入可以作为第7和第8个数字输入·BiCo(二进制互联连接)技术·模块化设计,配置非常灵活·脉宽调制的频率高,因而电动机运行的噪声低·详细的变频器状态信息和全面的信息功能·有多种选件:PC通讯模块,操作面板(BOP、AOP),PROFIBUS通讯模块性能特征·矢量控制无传感器矢量控制(SLVC)带编码器的矢量控制(VC)·V/f控制磁通电流控制(FCC),改善了动态响应和电动机的控制特性多点V/f特性·快速电流限制(FCL)功能,避免运行中不应有的跳闸·置的直流注入制动·复合制动功能改善了制动特性·置的制动单元(仅限外形尺寸为A至F的MM440变频器)·加速/减速斜坡特性具有可编程的平滑功能起始和结束段带平滑圆弧起始和结束段不带平滑圆弧·具有PID控制功能的闭环控制·各组参数的设定值可以相互切换电动机数据组(DDS)命令数据组和设定值信号源(CDS)·自由功能块·动力制动的缓冲功能·定位控制的斜坡下降曲线保护特性·过载能力为200%额定负载电流,持续时间3秒和150%额定负载电流,持续时间60秒;·过电压、欠电压保护;·变频器、电机过热保护;·接地故障保护,短路保护;·闭锁电机保护,防止失速保护;·采用PIN编号实现参数连锁实验一变频功能参数设置与操作一.实验目的1.掌握使用操作面板修改变频器的参数2.熟悉变频器的初步使用利用基本操作面板(BOP)可以改变变频器的各个参数。
目录概述 (2)实验一变频功能参数设置与操作 (4)实验二变频器报警与保护功能 (7)实验三外部端子基本调速 (9)实验四操作面板(BOP)基本调速 (12)实验五 PLC控制电机正反转 (14)实验六 PLC控制多段调速 (15)实验七 PLC控制模拟量调速 (17)实验八 PLC与触摸屏通讯控制 (20)实验九 PLC、变频器和触摸屏的通讯实训 (26)实验十 PLC、变频器和触摸屏综合实训 (29)概述一.简介MICROMASTER 440是用于控制三相交流电动机速度的变频器系列。
本系列有多种型号,额定功率范围从120W到200KW(恒定转矩(CT)控制方式),或者可达250KW(可变转矩(VT)控制方式),供用户选用。
本变频器由微处理器控制,并采用具有很高现代先进技术水平的绝缘栅双极型晶体管(IGBT)作为功率输出器件。
因此,它们具有很高的运行可靠性和功能的多样性。
其脉冲宽度调制的开关频率是可选的,因而降低了因而降低了电动机运行的噪声。
全面而完善的保护功能为变频器和电动机提供了良好的保护。
MICROMASTER 440具有缺省的工厂设置参数,它是给数量众多的简单的电动机控制系统供电的理想变频驱动装置。
由于MICROMASTER 440具有全面而完善的控制功能,在设置相关参数以后,它也可用于更高级的电动机控制系统MICROMASTER 440即可用于单机驱动系统,也可集成到‘自动化系统’中。
二.特点主要特性·易于安装,参数设置和调试·易于调试·牢固的EMC设计·可由IT(中型点不接地)电源供电·对控制信号的响应是快速和可重复的·参数设置的范围很广,确保它可对广泛的应用对象进行配置·电缆连接简便·具有多个继电器输出·具有多个模拟量输出(0-20mA)·6个带隔离的数字输入,并可切换为NPN/PNP接线·2个模拟量输入:AIN1:0-10V,0-20mA,-10-10VAIN1:0-10V,0-20mA·2个模拟输入可以作为第7和第8个数字输入·BiCo(二进制互联连接)技术·模块化设计,配置非常灵活·脉宽调制的频率高,因而电动机运行的噪声低·有多种选件:PC通讯模块,操作面板(BOP、AOP),PROFIBUS通讯模块性能特征·矢量控制无传感器矢量控制(SLVC)带编码器的矢量控制(VC)·V/f控制磁通电流控制(FCC),改善了动态响应和电动机的控制特性多点V/f特性·快速电流限制(FCL)功能,避免运行中不应有的跳闸·内置的直流注入制动·复合制动功能改善了制动特性·内置的制动单元(仅限外形尺寸为A至F的MM440变频器)·加速/减速斜坡特性具有可编程的平滑功能起始和结束段带平滑圆弧起始和结束段不带平滑圆弧·具有PID控制功能的闭环控制·各组参数的设定值可以相互切换电动机数据组(DDS)命令数据组和设定值信号源(CDS)·自由功能块·动力制动的缓冲功能·定位控制的斜坡下降曲线保护特性·过载能力为200%额定负载电流,持续时间3秒和150%额定负载电流,持续时间60秒;·过电压、欠电压保护;·变频器、电机过热保护;·接地故障保护,短路保护;·闭锁电机保护,防止失速保护;·采用PIN编号实现参数连锁实验一 变频功能参数设置与操作一.实验目的1.掌握使用操作面板修改变频器的参数 2.熟悉变频器的初步使用二.实验内容利用基本操作面板(BOP )可以改变变频器的各个参数。

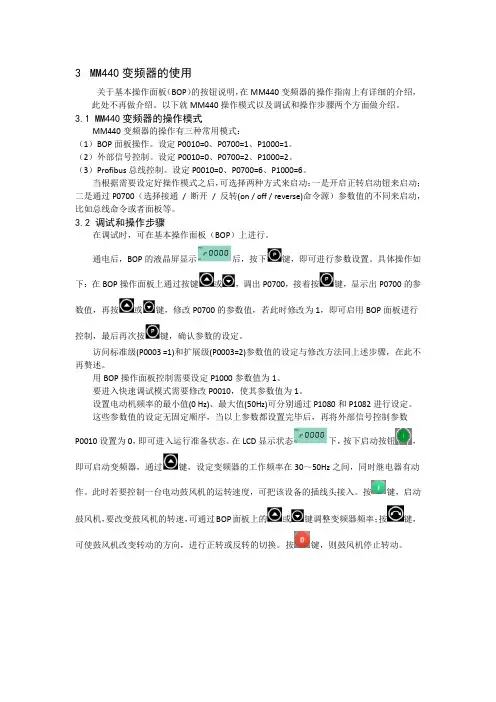

3MM440变频器的使用关于基本操作面板(BOP)的按钮说明,在MM440变频器的操作指南上有详细的介绍,此处不再做介绍。
以下就MM440操作模式以及调试和操作步骤两个方面做介绍。
3.1 MM440变频器的操作模式MM440变频器的操作有三种常用模式:(1)BOP面板操作。
设定P0010=0、P0700=1、P1000=1。
(2)外部信号控制。
设定P0010=0、P0700=2、P1000=2。
(3)Profibus总线控制。
设定P0010=0、P0700=6、P1000=6。
当根据需要设定好操作模式之后,可选择两种方式来启动:一是开启正转启动钮来启动;二是通过P0700(选择接通/ 断开/ 反转(on / off / reverse)命令源)参数值的不同来启动,比如总线命令或者面板等。
3.2 调试和操作步骤在调试时,可在基本操作面板(BOP)上进行。
通电后,BOP的液晶屏显示后,按下键,即可进行参数设置。
具体操作如下:在BOP操作面板上通过按键或,调出P0700,接着按键,显示出P0700的参数值,再按或键,修改P0700的参数值,若此时修改为1,即可启用BOP面板进行控制,最后再次按键,确认参数的设定。
访问标准级(P0003 =1)和扩展级(P0003=2)参数值的设定与修改方法同上述步骤,在此不再赘述。
用BOP操作面板控制需要设定P1000参数值为1。
要进入快速调试模式需要修改P0010,使其参数值为1。
设置电动机频率的最小值(0 Hz)、最大值(50Hz)可分别通过P1080和P1082进行设定。
这些参数值的设定无固定顺序,当以上参数都设置完毕后,再将外部信号控制参数P0010设置为0,即可进入运行准备状态。
在LCD显示状态下,按下启动按钮,即可启动变频器,通过键,设定变频器的工作频率在30~50Hz之间,同时继电器有动作。
此时若要控制一台电动鼓风机的运转速度,可把该设备的插线头接入。
按键,启动鼓风机,要改变鼓风机的转速,可通过BOP面板上的或键调整变频器频率;按键,可使鼓风机改变转动的方向,进行正转或反转的切换。
目录第一章概述4第二章安装与接线6第三章操作介绍7第一节基本操作面板(BOP)的使用7第二节参数结构及表示方法8第三节调试步骤9第四章参数复位操作 10第五章快速调试 11第一节快速调试定义 11第二节快速调试步骤 11第六章功能调试 13第一节开关量输入功能 13第二节开关量输出功能 13第三节模拟量输入功能 14第四节模拟量输出功能 15第五节加减速时间 15第六节频率限制 15第七节多段速功能 16第八节停车和制动 17第九节制动电阻选配 18第十节自动再起动和捕捉再起动 19第十一节矢量控制 20第十二节本地远程控制 21第十三节闭环控制PID 21第十四节通讯 22第七章故障诊断 23第八章资源链接 27在按照本手册调试之前,请仔细阅读《MICROMASTER440使用大全》中安全指导章节中的“警告”,“注意”和“提示”,为您提供人生安全的保障,有效防止设备或与其连接的部件受到损伤。
安全指导MICROMASTER 440 简明调试指南 / 安全指导3警告• 本设备带有危险的电压,而且它所控制的是带有潜在危险的转动机构。
如果不遵守《使用大全》中“警告”的规定,或不按照其中的要求操作,就可能造成死亡,严重的人生伤害或重大财产损失。
• 只有经过认证合格的专业人员才允许操作本设备,并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。
正确地进行搬运装卸就位安装和操作维护,是实现本设备安全和成功地投入运行的可靠保证。
• 注意触电的危险。
即使电源已经切断,变频器的直流回路电容器上仍然带有危险电压,因此,在电源关断5分钟以后才允许打开本设备。
• 输入电源线只允许永久性紧固连接。
设备必须接地(按照 IEC 536 Class 1,NEC 和其他适用的标准)。
• MICROMASTER440 变频器是在高压下运行。
• 电气设备运行时,设备的某些部件上不可避免的存在危险电压。
• 本设备不可作为“紧急停车机构”使用(参看 EN60204,9.2.5.4.)• 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。
M M440的安装与基本操作(总30页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《变频调速技术》模块化实训项目天津中德职业技术学院2008年10月【引言】随着电力电子技术、微电子技术及现代控制理论的发展,交流变频技术已被广泛应用于很多领域。
变频器作为智能驱动单元通常可以和气动(液压)系统、PLC、传感器、低压电器、交流电机等产品一起组合形成自动化生产线。
西门子公司的变频器的应用也十分广泛。
它采用微处理器控制,功率输出器件使用的是目前具有先进技术水平的绝缘栅双极型晶体管(IGBT),完善的保护功能为变频器和电动机提供了良好的保护。
【学习目标】一、项目理解本项目的工作任务是学习西门子变频器如何使用。
对于已学通用变频器的有关知识加深理解。
在教学过程中,学员以工作小组的方式接受任务,由此可锻炼学员的资讯收集、项目组织、计划制定、任务实施以及团队合作的综合能力。
二、传授知识本项目是在基于工作过程的情境教学环境下,给学员补充必要的核心知识,知识的传授以必须够用为基本原则,针对工作过程中教学的重点和难点进行必要的知识扩展。
在学习基础知识之后,可以补充学习其他有关材料。
例如CBP2通讯板用PROFIBUS OP;CBC通讯板用CAN,SLB通讯板用SIMOLINK等。
三、能力培养首先要求学员能认真看懂线路图,元器件的布置,安装接线,导线截面积允许多大电流的通过,保险丝,开关,器件的选择等等。
其次主要培养学员工作计划制定、电气识图、设备安装调试、工作过程的组织及团队合作等综合能力。
《变频调速技术》模块化实训项目目录1.SIEMENS MM440变频器的安装和基本操作2.SIEMENS 6SE70变频器在辊道中的应用3.SIEMENS MM440变频器在搅拌机的应用SIEMENS MM440变频器的安装和基本操作相关知识编写:汤海梅工作任务书任务描述实训器材工作任务工期要求注意事项工作日志评估表天津中德职业技术学院电气工程系指导书2008年12月20日评分标准(天津)【相关知识】一.西门子MM440变频器的概述1.西门子MM440变频器的铭牌使用变频器时,首先要注意变频器的铭牌数据,一般包括变频器的型号、适用的电源、适用的电动机的最大用量、输出频率、有关额定值和制造编号等。

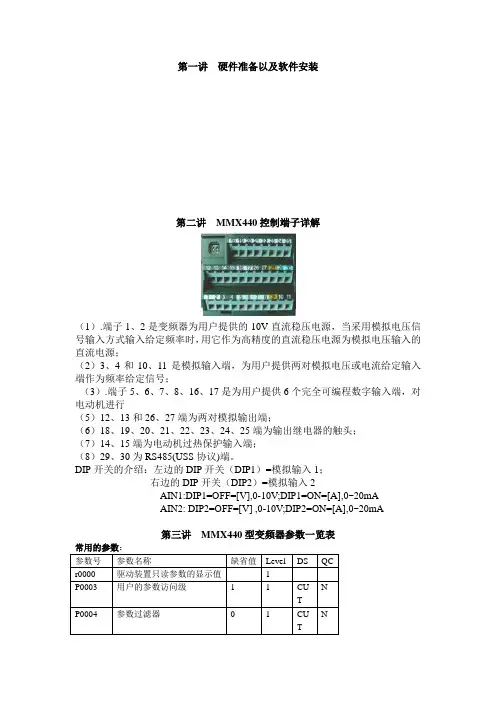

第一讲硬件准备以及软件安装第二讲MMX440控制端子详解(1).端子1、2是变频器为用户提供的10V直流稳压电源,当采用模拟电压信号输入方式输入给定频率时,用它作为高精度的直流稳压电源为模拟电压输入的直流电源;(2)3、4和10、11是模拟输入端,为用户提供两对模拟电压或电流给定输入端作为频率给定信号;(3).端子5、6、7、8、16、17是为用户提供6个完全可编程数字输入端,对电动机进行(5)12、13和26、27端为两对模拟输出端;(6)18、19、20、21、22、23、24、25端为输出继电器的触头;(7)14、15端为电动机过热保护输入端;(8)29、30为RS485(USS协议)端。
DIP开关的介绍:左边的DIP开关(DIP1)=模拟输入1;右边的DIP开关(DIP2)=模拟输入2AIN1:DIP1=OFF=[V],0-10V;DIP1=ON=[A],0~20mAAIN2: DIP2=OFF=[V] ,0-10V;DIP2=ON=[A],0~20mA第三讲MMX440型变频器参数一览表常用的参数:参数复位:计数应用功能:第四讲MMX440参数复位操作在使用变频器之前,首先要对变频器进行参数设置。
MMX变频器参数的设置可以通过BOP(Basic Opration Panels基本操作面板)、AOP(Advanced Opration Panels高级操作面板)、计算机(通过专用软件以及RS485通讯端子)等完成。
其中BOP设置参数作为一种低成本、低成本的参数工具,被广泛应用。
BOP(AOP)外形如图4-1所示,其操作按钮的作用如表4-1所示,利用BOP 设置变频器参数的方法如图4-2所示。
图4-1 BOP(AOP)外形图表4-1 BOP(AOP)操作按钮作用一览表图4-2 利用BOP设置变频器参数变频器出厂时,每个参数都有默认值。
如果变频器经过使用,在设定新的运行参数前,最好进行参数复位(恢复到出厂状态)。

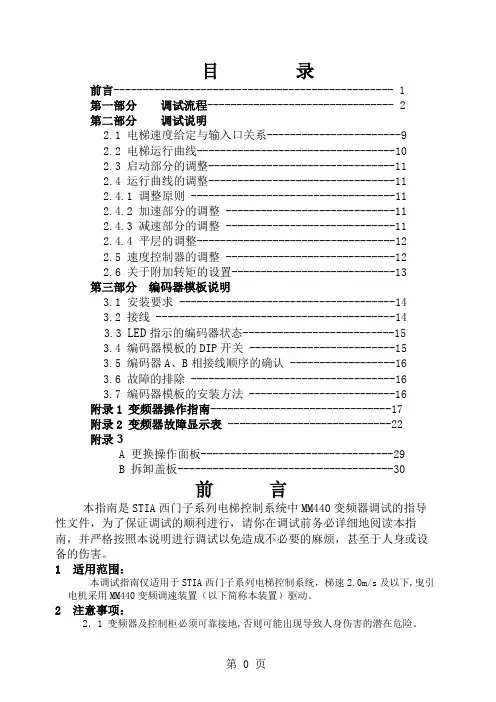

目录前言------------------------------------------------ 1第一部分调试流程-------------------------------- 2第二部分调试说明2.1 电梯速度给定与输入口关系-----------------------92.2 电梯运行曲线----------------------------------102.3 启动部分的调整--------------------------------112.4 运行曲线的调整--------------------------------112.4.1 调整原则 -----------------------------------112.4.2 加速部分的调整 -----------------------------112.4.3 减速部分的调整 -----------------------------112.4.4 平层的调整----------------------------------122.5 速度控制器的调整 -----------------------------122.6 关于附加转矩的设置----------------------------13第三部分编码器模板说明3.1 安装要求 -------------------------------------143.2 接线 -----------------------------------------143.3 LED指示的编码器状态--------------------------153.4 编码器模板的DIP开关 -------------------------153.5 编码器A、B相接线顺序的确认 ------------------163.6 故障的排除 -----------------------------------163.7 编码器模板的安装方法 -------------------------16附录1 变频器操作指南-------------------------------17附录2 变频器故障显示表 ----------------------------22附录 3A 更换操作面板---------------------------------29B 拆卸盖板-------------------------------------30前言本指南是STIA西门子系列电梯控制系统中MM440变频器调试的指导性文件,为了保证调试的顺利进行,请你在调试前务必详细地阅读本指南,并严格按照本说明进行调试以免造成不必要的麻烦,甚至于人身或设备的伤害。
西门⼦mm440变频调试指南调试步骤通常⼀台新的MM440变频器⼀般需要经过如下三个步骤进⾏调试:参数复位快速调试功能调试参数复位,是将变频器参数恢复到出⼚状态下的默认值的操作。
⼀般在变频器出⼚和参数出现混乱的时候进⾏此操作。
快速调试状态,需要⽤户输⼊电机相关的参数和⼀些基本驱动控制参数,使变频器可以良好的驱动电机运转。
⼀般在复位操作后,或者更换电机后需要进⾏此操作。
?功能调试,指⽤户按照具体⽣产⼯艺的需要进⾏的设置操作。
这⼀部分的调试⼯作⽐较复杂,常常需要在现场多次调试。
本书将按照这三个步骤,通过案例介绍和相关参数的说明,逐步的介绍全部MM440的调试流程。
⼀:参数复位,P003=1 P0010=30 P定 0970=1 确BUSY 后显⽰P0970 调试结束⼆:快速调试P003=3专家级P10=1 开始快速调试 P100=0 ⼯作地区 P205=0应⽤对象 P300=1 异步电机P304=??电机额定电压P305=??电机额定电流P307=?? 电机额定功率 P308=??电机功率因数P310=50电机额定频率 P311=?? 电机额定速度 P335=0 电机⾃冷P640=150过载因⼦P700=2 端⼦控制(1⾯板) P1000=2 模拟设定 P1080=0电机最⼩频率 P1082=50电机最⼤频率 P1120=10加速时间 P1121=10减速时间 P1300=20⽮量控制(0V/F) P3900=3调试结束接着P1910=1 进⾏电机识别出现A0541后,⽴即启动电机.此步完成后,变频器就可以正常的驱动电机了P701-P706为6个数字量输⼊0;禁⽌数字输⼊ 1,接通正转/断开停车 2,接通反转/断开停车 3接通⾃由停车4快速停车按函数曲线 9,故障复位, 10,正向点动 11,反向点动 12,反转,与正转命令配合 13,电动电位计(MOP)升速 14电动电位计降速 15,固定频率设定值16固定频率+ON 17,固定频率编码+ON 25,使能注⼊直流29外部信号触发跳闸 33,禁⽌附加频率设定 99,使能BICO参数化1. 开关量的输⼊逻辑可以通过P0725改变2. 开关量输⼊状态由参数r0722监控,开关闭合时相应笔划点亮 B-111111 从右到左1到6位输出量设置继电器1 P0731 = 52.3 故障监控继电器失电继电器2 P0732 = 52.7 报警监控继电器得电继电器3 P0733 = 52.2 变频器运⾏中继电器得电MM440变频器有两路模拟量输⼊,相关参数以in000和in001区分,可以通过P0756分别设置每个通道属性。
目录第一章概述4第二章安装与接线6第三章操作介绍7第一节基本操作面板(BOP)的使用7第二节参数结构及表示方法8第三节调试步骤9第四章参数复位操作 10第五章快速调试 11第一节快速调试定义 11第二节快速调试步骤 11第六章功能调试 13第一节开关量输入功能 13第二节开关量输出功能 13第三节模拟量输入功能 14第四节模拟量输出功能 15第五节加减速时间 15第六节频率限制 15第七节多段速功能 16第八节停车和制动 17第九节制动电阻选配 18第十节自动再起动和捕捉再起动 19第十一节矢量控制 20第十二节本地远程控制 21第十三节闭环控制PID 21第十四节通讯 22第七章故障诊断 23第八章资源链接 27在按照本手册调试之前,请仔细阅读《MICROMASTER440使用大全》中安全指导章节中的“警告”,“注意”和“提示”,为您提供人生安全的保障,有效防止设备或与其连接的部件受到损伤。
安全指导MICROMASTER 440 简明调试指南 / 安全指导3警告• 本设备带有危险的电压,而且它所控制的是带有潜在危险的转动机构。
如果不遵守《使用大全》中“警告”的规定,或不按照其中的要求操作,就可能造成死亡,严重的人生伤害或重大财产损失。
• 只有经过认证合格的专业人员才允许操作本设备,并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。
正确地进行搬运装卸就位安装和操作维护,是实现本设备安全和成功地投入运行的可靠保证。
• 注意触电的危险。
即使电源已经切断,变频器的直流回路电容器上仍然带有危险电压,因此,在电源关断5分钟以后才允许打开本设备。
• 输入电源线只允许永久性紧固连接。
设备必须接地(按照 IEC 536 Class 1,NEC 和其他适用的标准)。
• MICROMASTER440 变频器是在高压下运行。
• 电气设备运行时,设备的某些部件上不可避免的存在危险电压。
• 本设备不可作为“紧急停车机构”使用(参看 EN60204,9.2.5.4.)• 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。
变频器实训指导书(西门子MM440)编者:电气自动化技术专业任务1 变频器的面板操作与运行任务目的:1. 熟悉变频器的面板操作方法。
2. 熟练变频器的功能参数设置。
3. 熟练掌握变频器的正反转、点动、频率调节方法。
任务引入:变频器MM440系列(MicroMaster440)是德国西门子公司广泛应用与工业场合的多功能标准变频器。
它采用高性能的矢量控制技术,提供低速高转矩输出和良好的动态特性,同时具备超强的过载能力,以满足广泛的应用场合。
对于变频器的应用,必须首先熟练对变频器的面板操作,以及根据实际应用,对变频器的各种功能参数进行设置。
相关知识点:一.变频器面板的操作利用变频器的操作面板和相关参数设置,即可实现对变频器的某些基本操作如正反转、点动等运行。
变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试,具体参数号和相应功能参照系统手册。
二.基本操作面板修改设置参数的方法MM440在缺省设置时,用BOP控制电动机的功能是被禁止的。
如果要用BOP 进行控制,参数P0700应设置为1,参数P1000 也应设置为1。
用基本操作面板(BOP)可以修改任何一个参数。
修改参数的数值时,BOP有时会显示“busy”,表明变频器正忙于处理优先级更高的任务。
下面就以设置P1000=1的过程为例,来介绍通过基本操作面板(BOP)修改设置参数的流程,见表2-1。
表2-1 基本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1按键,访问参数2按键,直到显示P10003按键,直到显示in000,即P1000的第0组值4按键,显示当前值25按键,达到所要求的值16按键,存储当前设置7按键,显示r00008按键,显示频率任务训练 :一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。
二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、电工工具(1套)、连接导线若干等。
目录概述 (2)实验一变频功能参数设置与操作 (4)实验二变频器报警与保护功能 (7)实验三外部端子基本调速 (9)实验四操作面板(BOP)基本调速 (12)实验五 PLC控制电机正反转 (14)实验六 PLC控制多段调速 (15)实验七 PLC控制模拟量调速 (17)实验八 PLC与触摸屏通讯控制 (20)实验九 PLC、变频器和触摸屏的通讯实训 (26)实验十 PLC、变频器和触摸屏综合实训 (29)概述一.简介MICROMASTER 440是用于控制三相交流电动机速度的变频器系列。
本系列有多种型号,额定功率范围从120W到200KW(恒定转矩(CT)控制方式),或者可达250KW(可变转矩(VT)控制方式),供用户选用。
本变频器由微处理器控制,并采用具有很高现代先进技术水平的绝缘栅双极型晶体管(IGBT)作为功率输出器件。
因此,它们具有很高的运行可靠性和功能的多样性。
其脉冲宽度调制的开关频率是可选的,因而降低了因而降低了电动机运行的噪声。
全面而完善的保护功能为变频器和电动机提供了良好的保护。
MICROMASTER 440具有缺省的工厂设置参数,它是给数量众多的简单的电动机控制系统供电的理想变频驱动装置。
由于MICROMASTER 440具有全面而完善的控制功能,在设置相关参数以后,它也可用于更高级的电动机控制系统MICROMASTER 440即可用于单机驱动系统,也可集成到‘自动化系统’中。
二.特点主要特性·易于安装,参数设置和调试·易于调试·牢固的EMC设计·可由IT(中型点不接地)电源供电·对控制信号的响应是快速和可重复的·参数设置的范围很广,确保它可对广泛的应用对象进行配置·电缆连接简便·具有多个继电器输出·具有多个模拟量输出(0-20mA)·6个带隔离的数字输入,并可切换为NPN/PNP接线·2个模拟量输入:AIN1:0-10V,0-20mA,-10-10VAIN1:0-10V,0-20mA·2个模拟输入可以作为第7和第8个数字输入·BiCo(二进制互联连接)技术·模块化设计,配置非常灵活·脉宽调制的频率高,因而电动机运行的噪声低·有多种选件:PC通讯模块,操作面板(BOP、AOP),PROFIBUS通讯模块性能特征·矢量控制无传感器矢量控制(SLVC)带编码器的矢量控制(VC)·V/f控制磁通电流控制(FCC),改善了动态响应和电动机的控制特性多点V/f特性·快速电流限制(FCL)功能,避免运行中不应有的跳闸·内置的直流注入制动·复合制动功能改善了制动特性·内置的制动单元(仅限外形尺寸为A至F的MM440变频器)·加速/减速斜坡特性具有可编程的平滑功能起始和结束段带平滑圆弧起始和结束段不带平滑圆弧·具有PID控制功能的闭环控制·各组参数的设定值可以相互切换电动机数据组(DDS)命令数据组和设定值信号源(CDS)·自由功能块·动力制动的缓冲功能·定位控制的斜坡下降曲线保护特性·过载能力为200%额定负载电流,持续时间3秒和150%额定负载电流,持续时间60秒;·过电压、欠电压保护;·变频器、电机过热保护;·接地故障保护,短路保护;·闭锁电机保护,防止失速保护;·采用PIN编号实现参数连锁实验一 变频功能参数设置与操作一.实验目的1.掌握使用操作面板修改变频器的参数 2.熟悉变频器的初步使用二.实验内容利用基本操作面板(BOP )可以改变变频器的各个参数。
变频器技术实验一、安全事项危险●当通电或变频器正在运行时,请不要打开前盖板,否则会发生触电。
●在前盖板拆下时请不要运行变频器,否则可能会接触到高电压端子和充电部分而造成触电事故。
●即使电源处于断开时,除布线,定期检查外,请不要拆下前盖板。
否则,由于接触变频器充电回路可能造成触电事故。
●布线或检查,请在断开电源,经过 10 分钟以后,用万用表等检测剩余电压消失以后进行。
●请不要用湿手操作开关,以防止触电。
●对于电缆, 请不要损伤它,对它加上过重的应力,使它承载重物或对它钳压。
否则会导致触电。
●请勿在通电中进行通风扇的更换,否则会发生危险。
●实验期间严禁触摸旋转电机,带强电端子。
●若实验过程中设备出现故障,请报告老师,检查前断开电源,10分钟以后,用万用表等检测剩余电压消失后方可进行。
●不要随便将物品放在实验仪器上。
●不要频繁启/停变频器。
●频率设置不要超过60Hz二、实验须知一、预习参加实验的学生应事先预习,以免实验过程中因准备不充分而跟不上实验进度。
预习内容包括:1、指导书中有关本次实验有关的内容。
2、教科书中三相异步电动机变频调速的原理及实现过程。
二、实验过程1、严格遵守实验室纪律,注意人身、设备安全。
2、实验前仔细检查选件和外部设备的接线是否都连接无误。
3、认真操作,仔细观察实验现象,做好记录。
4、发生故障时立即断电(按实验箱左上角的红色急停按钮)并报告指导老师。
5、实验结束后,将实验结果交指导老师检查,经同意后关断电源。
6、按原样整理好实验仪器、设备及有关资料。
三、实验报告参加实验的学生应认真按期完成实验报告,报告格式如下:1、用幅面16K纸,加封面装订。
2、封面上应包括:实验名称、分院及专业、班级、姓名、实验日期及完成报告日期。
3、正文应包括:实验名称、实验目的、使用仪器、实验原理、简要的实验步骤、实验数据、有关曲线及实验现象。
4、必须对可能造成实验结果与理论结果间的偏差的因素作出分析、讨论。
变频器实训指导书(西门子MM440)任务1 变频器的面板操作与运行任务目的:1. 熟悉变频器的面板操作方法。
2. 熟练变频器的功能参数设置。
3. 熟练掌握变频器的正反转、点动、频率调节方法。
任务引入:变频器MM440系列(MicroMaster440)是德国西门子公司广泛应用与工业场合的多功能标准变频器。
它采用高性能的矢量控制技术,提供低速高转矩输出和良好的动态特性,同时具备超强的过载能力,以满足广泛的应用场合。
对于变频器的应用,必须首先熟练对变频器的面板操作,以及根据实际应用,对变频器的各种功能参数进行设置。
相关知识点:一.变频器面板的操作利用变频器的操作面板和相关参数设置,即可实现对变频器的某些基本操作如正反转、点动等运行。
二.基本操作面板修改设置参数的方法MM440在缺省设置时,用BOP控制电动机的功能是被禁止的。
如果要用BOP 进行控制,参数P0700应设置为1,参数P1000 也应设置为1。
用基本操作面板(BOP)可以修改任何一个参数。
修改参数的数值时,BOP有时会显示“busy”,表明变频器正忙于处理优先级更高的任务。
下面就以设置P1000=1的过程为例,来介绍通过基本操作面板(BOP)修改设置参数的流程,见表2-1。
表2-1 基本操作面板(BOP)修改设置参数流程操作步骤BOP显示结果1按键,访问参数2按键,直到显示P10003按键,直到显示in000,即P1000的第0组值4按键,显示当前值25按键,达到所要求的值16按键,存储当前设置7按键,显示r00008按键,显示频率任务训练 :一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。
二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、实训台、电工工具(1套)、连接导线若干等。
三、操作方法和步骤1.按要求接线系统接线如图2-1所示,检查电路正确无误后, 合上主电源开关QS 。
图2-1 变频调速系统电气图2.参数设置(1)设定P0010=30和P0970=1,按下P 键,开始复位,复位过程大约3min ,这样就可保证变频器的参数回复到工厂默认值。
(2)设置电动机参数,为了使电动机与变频器相匹配,需要设置电动机参数。
电动机参数设置见表2-2。
电动机参数设定完成后,设P0010=0,变频器当前处于准备状态,可正常运行。
表2-2 电动机参数设置参数号 出厂值 设置值 说明P0003 1 1 设定用户访问级为标准级 P0010 0 1 快速调试P0100 0 0 功率以KW 表示,频率为50Hz P0304 230 380 电动机额定电压(V ) P0305 3.25 1.05 电动机额定电流(A ) P0307 0.75 0.37 电动机额定功率(KW ) P0310 50 50 电动机额定频率(Hz ) P03111400电动机额定转速(r/min )MM440U V W28L1L2L3M 3~QS(3)设置面板操作控制参数,见表2-3。
表2-3 面板基本操作控制参数3.变频器运行操作(1)变频器启动:在变频器的前操作面板上按运行键,变频器将驱动电动机升速,并运行在由P1040所设定的20Hz频率对应的560r∕min的转速上。
(2)正反转及加减速运行:电动机的转速(运行频率)及旋转方向可直接通过按前操作面板上的键∕减少键(▲/▼)来改变。
(3)点动运行:按下变频器前操作面板上的点动键,则变频器驱动电动机升速,并运行在由P1058所设置的正向点动10Hz频率值上。
当松开变频器前错做面板上的点动键,则变频器将驱动电动机降速至零。
这时,如果按下一变频器前操作面板上的换向键,在重复上述的点动运行操作,电动机可在变频器的驱动下反向点动运行。
(4)电动机停车:在变频器的前操作面板上按停止键,则变频器将驱动电动机降速至零。
四、成绩评价表成绩评价见表2-4。
表 2-4 成绩评价表序号主要内容考核要求评分标准配分扣分得分1 接线能正确使用工具和仪表,按照电路图正确接线1.接线按照不规范,每处扣5-10分2.接线错误,扣20分30参数号出厂值设置值说明P0003 1 1 设用户访问级为标准级P0010 0 0 正确地进行运行命令的初始化P0004 0 7 命令和数字I/OP0700 2 1 由键盘输入设定值(选择命令源)P0003 1 1 设用户访问级为标准级P0004 0 10 设定值通道和斜坡函数发生器P1000 2 1 由键盘(电动电位计)输入设定值P1080 0 0 电动机运行的最低频率(Hz)P1082 50 50 电动机运行的最高频率(Hz)P0003 1 2 设用户访问级为扩展级P0004 0 10 设定值通道和斜坡函数发生器P1040 5 20 设定键盘控制的频率值(Hz)P1058 5 10 正向点动频率(Hz)P1059 5 10 反向点动频率(Hz)P1060 10 5 点动斜坡上升时间(s)P1061 10 5 点动斜坡下降时间(s)五、巩固练习1. 怎样利用变频器操作面板对电动机进行预定时间的启动和停止?2. 怎样设置变频器的最大和最小运行频率?任务2 变频器的外部运行操作任务目的:1.掌握MM440变频器基本参数的输入方法。
2.掌握MM440变频器输入端子的操作控制方式。
3.熟练掌握MM440变频器的运行操作过程。
任务引入:变频器在实际使用中,电动机经常要根据各类机械的某种状态而进行正转、反转、点动等运行,变频器的给定频率信号、电动机的起动信号等都是通过变频器控制端子给出,即变频器的外部运行操作,大大提高了生产过程的自动化程度。
下面就来学习变频器的外部运行操作相关知识。
相关知识点:一.MM440变频器的数字输入端口MM440变频器有6个数字输入端口,具体如图2-2所示。
图2-2 MM440变频器的数字输入端口二.数字输入端口功能MM440变频器的6个数字输入端口(DIN1~DIN6),即端口“5”、“6”、“7”、“8”、“16”和“17”,每一个数字输入端口功能很多,用户可根据需要进行设置。
参数号P0701~P0706为与端口数字输入1功能至数字输入6功能,每一个数字输入功能设置参数值范围均为0~99,出厂默认值均为1。
以下列出其中几个常用的参数值,各数值的具体含义见表2-5。
表2-5 MM440数字输入端口功能设置表任务训练:一、训练内容用自锁按钮SB1和SB2,外部线路控制MM440变频器的运行,实现电动机正转和反转控制。
其中端口“5”(DIN1)设为正转控制,端口“6”(DIN1)设为反转控制。
对应的功能分别由P0701和P0702的参数值设置。
二、训练工具、材料和设备西门子MM440变频器一台、三相异步电动机一台、实训台、开关按钮模块、导线若干、通用电工工具一套等。
三、操作方法和步骤1.按要求接线变频器外部运行操作接线图如图2-2所示。
图2-2 外部运行操作接线图2.参数设置接通断路器QS,在变频器在通电的情况下,完成相关参数设置,具体设置见表2-6。
表2-6 变频器参数设置3(1)正向运行:当按下带锁按钮SB1时,变频器数字端口“5”为ON,电动机按P1120所设置的5S斜坡上升时间正向启动运行,经5S后稳定运行在560r/min的转速上,此转速与P1040所设置的20Hz对应。
放开按钮SB1,变频器数字端口“5”为OFF,电动机按P1121所设置的5S斜坡下降时间停止运行。
(2)反向运行:当按下带锁按钮SB2时,变频器数字端口“6”为ON,电动机按P1120所设置的5S斜坡上升时间正向启动运行,经5S后稳定运行在560r/min的转速上,此转速与P1040所设置的20Hz对应。
放开按钮SB2,变频器数字端口“6”为OFF,电动机按P1121所设置的5S斜坡下降时间停止运行。
(3)电动机的点动运行1)正向点动运行:当按下带锁按钮SB3时,变频器数字端口“7”为ON,电动机按P1060所设置的5S点动斜坡上升时间正向启动运行,经5S后稳定运行在280r/min的转速上,此转速与P1058所设置的10Hz对应。
放开按钮SB3,变频器数字端口“7”为OFF,电动机按P1061所设置的5S点动斜坡下降时间停止运行。
2)反向点动运行:当按下带锁按钮SB4时,变频器数字端口“8”为ON,电动机按P1060所设置的5S点动斜坡上升时间正向启动运行,经5S后稳定运行在280r/min的转速上,此转速与P1059所设置的10Hz对应。
放开按钮SB4,变频器数字端口“8”为OFF,电动机按P1061所设置的5S点动斜坡下降时间停止运行。
(4)电动机的速度调节分别更改P1040和P1058、P1059的值,按上步操作过程,就可以改变电动机正常运行速度和正、反向点动运行速度。
(5)电动机实际转速测定电动机运行过程中,利用激光测速仪或者转速测试表,可以直接测量电动机实际运行速度,当电动机处在空载、轻载或者重载时,实际运行速度会根据负载的轻重略有变化。
四、成绩评价表成绩评价见表2-7。
表 2-7 成绩评价表五、巩固练习1.电动机正转运行控制,要求稳定运行频率为40Hz,DIN3端口设为在正转控制。
画出变频器外部接线图,并进行参数设置、操作调试。
2.利用变频器外部端子实现电动机正转、反转和点动的功能,电动机加减速时间为4s,点动频率为10Hz。
DIN5端口设为正转控制,DIN6端口设为反转控制,进行参数设置、操作调试。
任务3 变频器的模拟信号操作控制任务目的:1.掌握MM440变频器的模拟信号控制;2.掌握MM440变频器基本参数的输入方法;3.熟练掌握MM440变频器的运行操作过程。
任务引入:MM440变频器可以通过6个数字输入端口对电动机进行正反转运行、正反转点动运行方向控制.可通过基本操作板,按频率调节按键可增加和减少输出频率,从而设置正反向转速的大小。
也可以由模拟输入端控制电动机转速的大小。
本任务的目的就是通过模拟输入端的模拟量控制电动机转速的大小。
相关知识点:MM440变频器的“1”、“2”输出端为用户的给定单元提供了一个高精度的+10V直流稳压电源。
可利用转速调节电位器串联在电路中,调节电位器, 改变输入端口AIN1+给定的模拟输入电压,变频器的输入量将紧紧跟踪给定量的变化,从而平滑无极地调节电动机转速的大小。
MM440变频器为用户提供了两对模拟输入端口,即端口“3”、“4”和端口“10”、“11”,通过设置P0701的参数值,使数字输入“5”端口据有正转控制功能;通过设置P0702的参数值,使数字输入“6”端口具有反转控制功能;模拟输入“3”、“4”端口外接电位器,通过“3”端口输入大小可调的模拟电压信号,控制电动机转速的大小。
即由数字输入端控制电动机转速的方向,由模拟输入端控制转速的大小。
