钳式制动器工作原理
钳式制动器是一种常用的制动装置，其工作原理如下：
钳式制动器主要由制动钳、制动摩擦片和制动盘组成。
当车辆需要制动时，驾驶员踩下制动踏板，通过液压系统将制动力传输到钳式制动器上。
制动钳内部有一个或多个活塞，当制动力传输到制动钳上时，活塞会向外推动。
推动活塞的液压力会使制动钳内的制动摩擦片与制动盘接触。
制动盘与车轮相连，当制动钳上的制动摩擦片与制动盘接触时，通过摩擦力将车轮的运动转换为热能，从而减低车辆的速度。
制动盘上的摩擦片一般采用摩擦系数较大的材料，如钢制或碳陶瓷材料，以确保良好的制动效果。
当驾驶员松开制动踏板时，液压系统会减压，制动钳内的活塞会被回弹力推回原位，使制动钳与制动盘分离，车轮恢复正常运转。
以上就是钳式制动器的工作原理。
通过制动钳、制动摩擦片和制动盘的合作，实现车辆的制动功能。

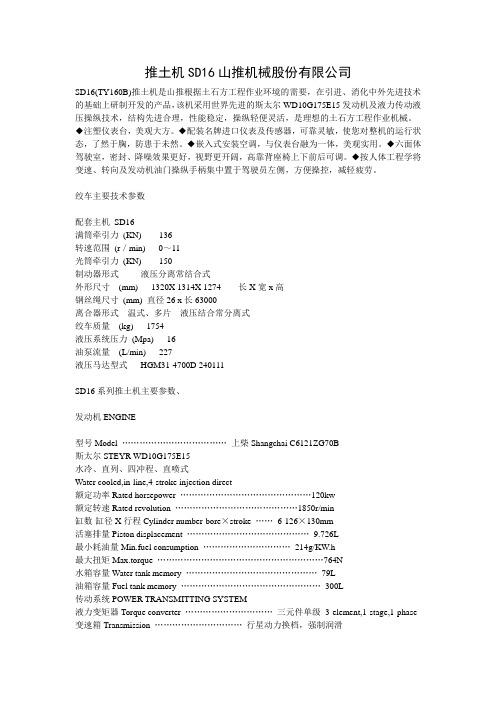

推土机SD16山推机械股份有限公司SD16(TY160B)推土机是山推根据土石方工程作业环境的需要，在引进、消化中外先进技术的基础上研制开发的产品，该机采用世界先进的斯太尔WD10G175E15发动机及液力传动液压操纵技术，结构先进合理，性能稳定，操纵轻便灵活，是理想的土石方工程作业机械。
◆注塑仪表台，美观大方。
◆配装名牌进口仪表及传感器，可靠灵敏，使您对整机的运行状态，了然于胸，防患于未然。
◆嵌入式安装空调，与仪表台融为一体，美观实用。
◆六面体驾驶室，密封、降噪效果更好，视野更开阔，高靠背座椅上下前后可调。
◆按人体工程学将变速、转向及发动机油门操纵手柄集中置于驾驶员左侧，方便操控，减轻疲劳。
绞车主要技术参数配套主机SD16满筒牵引力(KN) 136转速范围(r／min) 0～11光筒牵引力(KN) 150制动器形式液压分离常结合式外形尺寸(mm) 1320X 1314X 1274 长X宽x高钢丝绳尺寸(mm) 直径26 x长63000离合器形式温式、多片液压结合常分离式绞车质量(kg) 1754液压系统压力(Mpa) 16油泵流量(L/min) 227液压马达型式HGM31-4700D 240111SD16系列推土机主要参数、发动机ENGINE型号Model ………………………………上柴Shangchai C6121ZG70B斯太尔STEYR WD10G175E15水冷、直列、四冲程、直喷式Water cooled,in-line,4-stroke injection direct额定功率Rated horsepower ………………………………………120kw额定转速Rated revolution ……………………………………1850r/min缸数-缸径X行程Cylinder number-bore×stroke ……6-126×130mm活塞排量Piston displacement ……………………………………9.726L最小耗油量Min.fuel consumption …………………………214g/KW.h最大扭矩Max.torque …………………………………………………764N水箱容量Water tank memory ………………………………………79L油箱容量Fuel tank memory …………………………………………300L传动系统POWER TRANSMITTING SYSTEM液力变矩器Torque converter …………………………三元件单级3-element,1-stage,1-phase 变速箱Transmission …………………………行星动力换档，强制润滑Planetary gear type，power-shift，forced lubrication中央传动Main drive ………………螺旋锥齿轮，单级减速，飞溅润滑Spiral bevel gear,single-stage speed reduction,splash lubrication.转向离合器Steering clutch …………湿式，多片，碟簧压紧，常接合,手动液压分离与转制动器联动Wet,multi-disc,spring loaded,hand hydraulically separated,inter-Iinking with steering brake.转向制动器Steering brake …湿式浮动带式结构，脚踏制动液压助力Wet,floating band structure,foot brake with hydraulic booster最终传动Final drive ……………………………直齿二级减速飞溅润滑Two-stage speed reduction of spur gear,splash lubrication行驶速度TRA VEL SPEED速度档Gear Ⅰ档1st Ⅱ档2nd Ⅲ3rd前进Foward(km/h) 0-3.29 0-5.28 0-9.63后退Reverse(km / h) 0-4.28 0-7.59 0-12.53行走系统UNDERCARRIAGE SYSTEM型式Type ………………………………平衡梁、八字梁、半刚性结构Sprayed beam,suspended structure of equalizer托轮数(单侧)Carrier rollers(each side) (2)支重轮数(单侧)Track rollers(each side) (6)履带型式Track type …………装配式, 单履齿Assembled,single-tooth履带板宽度Width of track shoes ………………………………510mm链轨节距Pitch …………………………………………………203.2mm液压系统HYDRAULIC SYSTEM最高工作油压Max.pressure ……………………………………14MPa油泵型式Pump type ………………………………齿轮油泵Gear pump流量Discharge ……………………………………………243L / min工作油缸内径X数量Working cylinder x number …………110mm×2外形尺寸OVERALL DIMENSIONS型式Type ………………………………平衡梁、八字梁、半刚性结构Sprayed beam,suspended structure of equalizer托轮数(单侧)Carrier rollers(each side) (2)支重轮数(单侧)Track rollers(each side) (6)履带型式Track type …………装配式, 单履齿Assembled,single-tooth 履带板宽度Width of track shoes ……………………………… 510mm链轨节距Pitch ………………………………………………… 203.2mm最高工作油压Max.pressure …………………………………… 14MPa油泵型式Pump type ………………………………齿轮油泵Gear pump流量Discharge …………………………………………… 243L / min工作油缸内径X数量Working cylinder x number ………… 110mm×2(此图以直倾铲型为例Straight-tilt blade主要技术参数角铲Angle推煤铲Coal blade环卫铲R-blade最小离地间隙Min.ground clearance(mm) 400 400 400 495接地比压Ground pressure(MPa) 0.067 0.067 0.067 0.027最小转弯半径Min.turning radius(m) 4.7 4.5 4.9 3.066爬坡性能Gradeability( °) 30 30 30 30履带中心距Track gauge(mm) 1880 1880 1880 2300单铲容量Dozing capacity(m3) 4.5 4.4 5.0 8.2生产率(理论值,40m运距)Efficiency(Theoreticalval ue in 40m)(m3/h) 225 225 250 250 铲刀宽度Blade width(mm) 3388 3970 3556 4150铲刀高度Blade height(mm) 1149 1090 1120 1578最大切削深度Max.drop below ground(mm) 540 560 530 485铲刀最大倾斜Max.tilt adjustment(mm) 400 400 400 1005履带板宽度Carrier width(mm) 510 510 560 610 / 1100参数Specification铲型 Blade Type。
洛阳友建工程机械有限公司主要销售中国一拖集团生产的东方红推土机.东方红叉车、东方红装载机.东方红挖掘机，东方红柴油机以及洛阳压路机、路通压路机，平地机系列等工程机械产品及配件，产品覆盖全国各地，远销海外。
产品在行业内较早通过ISO9001：1994质量体系认证，CE认证.并率先被评为中国建设机械驰名商标和中国驰名商标。
东方红C902－1主要用于农田及土方工程作业，提高了推土效率。
发动机采用起动性能好、噪声低、节能的LR6105T22柴油机。
主离合器采用干式、双片、碟簧压紧、常结合式，操纵轻便，使用寿命长。
（4F+2R）啮合套换档变速箱，单杆操纵，可实现低进高退档的梭形操纵，更适合推土作业。
转向离合器采用多片、干式离合器，操纵为机械操纵、液压助力，操纵轻便；制动为浮式制动器，制动可靠，安全性能好；采用新型密封结构，解决转向进油问题。
末端传动装置采用简支梁结构，性能可靠。
各种操纵人性化设计，符合人机操纵习惯，操纵轻便舒适，降低驾驶员的劳动强度。
覆盖件具有劲感，新颖的、全密封驾驶室，可根据用户需要选装空调。
主要技术性能参数东方红T140推土机∙ 关键部件采用国内知名配套厂家产品，通用性高。
∙ 发动机采用上柴油耗低、性能好、可靠性高的D6114发动机，整体性能好。
∙ 六面体驾驶室，中置单座椅，视野开阔；操纵与座椅布置符合人机工程，操纵舒适。
∙ 电子监控系统，液压先导操纵，极大提高了驾驶人员的舒适性。
T100G 履带推土机该种机型是根据国情和市场所需专为中小土方工程推土、索引、铲运等施工作业制造的工程用推土机。
本机使用英国里卡多公司技术制造具有节能环保、高效低耗的LR6103型柴油机，动力大、噪音低。
主离合器有干式和湿式两种结构；推土铲有直铲、斜铲、并可根据用户需要加装其它铲刀；还具有湿地作业的宽履带机型。
LT100、LT120型推土机驾驶室由型钢焊接构成、强度高、耐冲击、防翻安全性好。
整机动力大、可靠性高，经济指标先进，牵引力大（可配套牵引6立方米铲运机）。
矿井提升机盘形制动器的故障及预防对策针对矿井提升机盘形制动器的常见故障，通过对盘形制动器工作原理的分析，总结导致其故障的主要原因，列举了预防盘形制动器故障的相应对策，并对典型案例进行分析，给出了解决方案，可为今后盘形制动器的日常维护和故障处理提供参考。
矿井提升机主要用于煤矿、金属矿与非金属矿提升、下放人员、材料和设备等，它是联系井上和井下的重要交通运输工具，是矿山的咽喉设备。
盘形制动器作为矿井提升机安全制动系统的关键部件，其工作可靠性直接关系着矿井提升机的安全性能，影响着矿山的安全生产，盘形制动器一旦发生故障，轻则影响生产进度，重则导致恶性事故的发生。
常见的盘形制动器故障主要表现为刹不住车或敞不开闸，导致其故障的原因多种多样。
笔者从盘形制动器工作原理的角度分析产生故障的原因，提出相应的预防对策及今后的维护措施，并列举典型案例进行分析。
1盘形制动器的工作原理目前大多数新型矿井提升机的制动系统都使用盘形制动器，与块式制动器相比，盘形制动器具有结构紧凑、动作灵敏、质量轻和散热快等特点0如图1所示，FI为油压力，F2为弹簧预压缩力。
显而易见，盘形制动器是靠油压力Fl松闸，弹簧预压缩力F2制动来实现其功能的。
油压力K=PA, (1)式中：P为工作油压，Pa；A为盘形制动器中的液压缸面积，m2。
弹簧预压缩力Fz=KAo,(2)式中：K为碟簧的刚度，N/m；△。
为油压力P=O时碟簧的预压缩量，mo图1盘形制动器工作原理1.制动盘2.闸瓦3.液压缸4.活塞5.碟形弹簧当油压力P=O时，即Fl=O,闸瓦与制动盘之间的间隙△=(),此时为全制动状态。
由于存在活塞运动阻力和工作残压的作用，使得全制动状态下盘形制动器输出的正压力/N=F?-C-p0A=K∆o∙C-P Q A,式中：C为盘形制动器中活塞的运动阻力，N：PO为液压系统中的残压，Pa e当油压力P增大到某一值Pn时，闸瓦脱离制动盘，闸瓦与制动盘之间的间隙△>0,两者之间无正压力存在，此时制动器处于完全松闸状态。
推土机司机初级工考试试题（题库版）1、填空题柴油机排气污染少，因为在高温中燃烧，但在大负荷下，高温缺氧易产生（）。
正确答案：黑烟2、问答题SD9推土机和D10T卡特推土机驱动方式？正确答案：采用高架式（江南博哥）驱动。
3、问答题SD9推土机转向离合器形式？正确答案：湿式多摩擦片，液压压紧，碟簧分离。
4、填空题润滑油压直接影响润滑部位的油量供给，也影响油膜的（）。
柴油机主油道的机油压力一般应在0.20～0.40MP（（A））之间，当低于0.05MP （（A））时将难以保证各零部件的有效润滑。
正确答案：承载能力5、填空题驾驶机动车时，严禁双手同时（）转向盘。
正确答案：离开6、填空题柴油机用的燃料是压燃的没有（）故障，但有油路故障，油系统的机件较精密，可靠耐用，故柴油机故障少。
正确答案：点火系7、问答题SD9推土机变矩器结构形式？正确答案：单级、单相、单行星排。
8、填空题夜间道路环境对安全行车的主要影响是（）不利于观察道路情况。
正确答案：能见度低9、填空题推土机起步前，确认好周围环境，方可（）。
正确答案：鸣笛起步10、填空题推土机的主要工作装置是（）。
正确答案：推土铲11、填空题发动机冷却水不能进行循环时，将会使发动机（）。
正确答案：温度过高12、问答题如何处理好混凝土折板隔墙折板与结构固定不牢的问题？正确答案：认真按设计处理好预埋件；折板上端可制作成锯齿形，缺口处露出钢筋可与顶板埋件焊接，每处焊接接点不少于3个。
折板与混凝土墙体连接可用射钉法固定铁板，然后焊接，也可以用膨胀螺栓固定铁板焊接，也可以可顺墙高预留不少于3点钢筋与折板伸出的钢筋焊接。
为了加强连接可在板缝内附加立钢筋与折板、砖墙钢筋焊牢。
接缝较小时，可用1：3水泥砂浆填实。
接缝宽度大于30时，应用细石混凝土埋实。
折板底脚与楼面连接若有后浇灌地面时，可与直接埋入，若无后浇层时，可直接凿洞埋入钢筋头，上部伸入折板缝与板钢筋焊接。
13、填空题雨天对安全行车的主要影响是（），视线受阻。

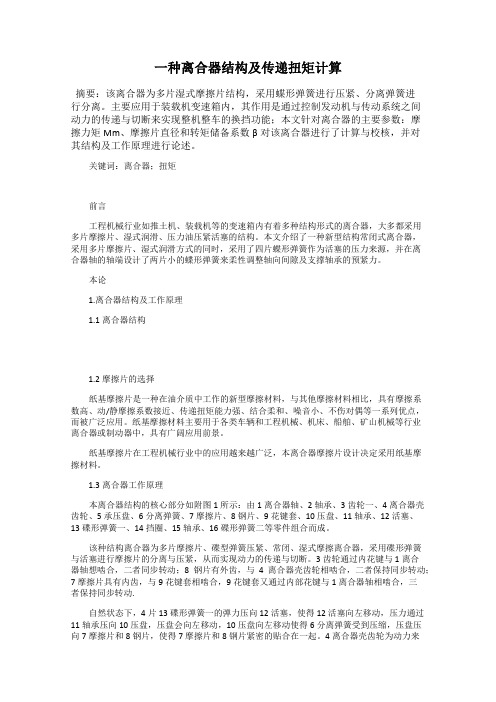

推土机用离合器式碟簧制动器
采用带式机构的推土机制动器，由于带式机构操纵路径较长，使用过程中出现的故障率
较高。
采用液压助力方式的推土机制动器，则容易因液压油路出现问题而失效。
而我公司产推
土机广泛采用离合器式碟簧制动器，以制动离合器取代传统的带式机构，同时以碟簧取代液压
助力系统，有效克服了带式机构与液压助力方式制动器的缺点。
该种制动器由主动轮毂1、传动内摩擦片2、传动外摩擦片3、从动毂4、离合器压紧盘5、制动内摩擦片6、制动外摩擦片7、制动器壳体8、制动压紧盘9、mubea碟簧10和输出轴11
等组成，如附图所示。
制动器壳体8与推土机机体固定连接，从动毂4通过花键固定在输出轴11上，通过制动
离合器与制动器壳体8连接，并通过传动离合器与主动轮毂1连接。
制动内摩擦片6与制动外摩擦片7间隔排列，制动内摩擦片6的内缘与从动毂4连接，
制动外摩擦片7的外缘与制动器壳体8连接。
制动压紧盘9与制动内摩擦片6、制动外摩擦片
7相对的一面构成压力油腔，另一面通过碟簧10与制动器壳体8相接。
离合器式碟簧制动器
当制动内摩擦片6和制动外摩擦片7，在制动压紧盘9和碟簧10的作用下被压紧时，推土机驱动轮处于制动状态。
推土机行驶时，液压油进入制动压紧盘9左侧压力油腔，推动制动压紧盘9向右移动，从而将制动内摩擦片6与制动外摩擦片7放开。
同时离合器压紧盘5被其右侧输入的液压力油推向左侧，传动内摩擦片2、传动外摩擦片3被压紧，动力由主动轮毂1传递到从动毂4，再通过花键传递到输出轴11。
当发动机熄火时，在碟簧10的作用下，制动压紧盘9将制动内摩擦片6与制动外摩擦片7压紧，整机处于可靠的制动状态。
发动机启动后，在液压油的作用下，制动压紧盘9向右移动，将制动内摩擦片6与制动外摩擦片7放松。
一旦发动机熄火，制动压紧盘9就会在碟簧10的作用下压紧制动内摩擦片6和制动外摩擦片7，从而使整机可靠制动。
紧急状况需停车制动时，可以通过踩下制动踏板来切断液压油。
液压油被切断后，在碟簧10作用下，制动压紧盘9将制动内摩擦片6与制动外摩擦片7压紧，便可制动。
当需要推土机急转向时，拉动相应制动手柄，就会切断一侧液压油。
单侧液压油被切断后，在mubea碟簧10的作用下，制动压紧盘9将制动内摩擦片6和制动外摩擦片7压紧，推土机即可单侧制动，实现急转向。
推土机采用离合器式碟簧制动器，克服了传统带式制动机构和液压助力制动系统存在的缺点，避免了由于带式制动机构或液压油路故障所带来的安全隐患，提高了推土机的制动响应速度以及制动的可靠性与安全性。
