车载酒精检测系统设计说明

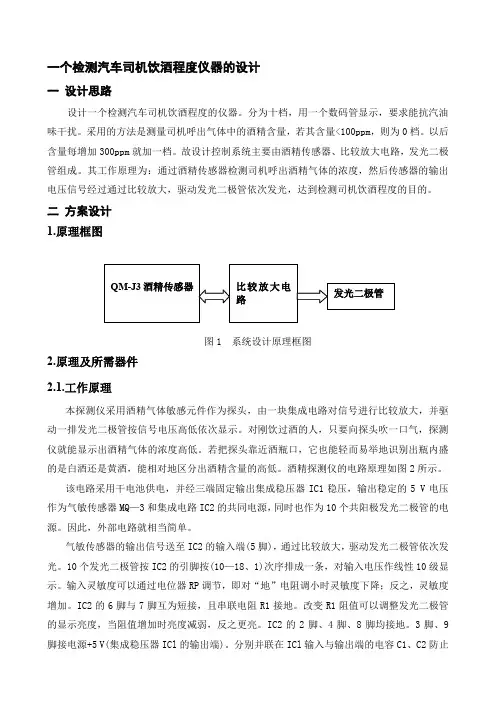

一个检测汽车司机饮酒程度仪器的设计一 设计思路设计一个检测汽车司机饮酒程度的仪器。

分为十档，用一个数码管显示，要求能抗汽油味干扰。

采用的方法是测量司机呼出气体中的酒精含量，若其含量<100ppm ，则为0档。

以后含量每增加300ppm 就加一档。

故设计控制系统主要由酒精传感器、比较放大电路，发光二极管组成。

其工作原理为：通过酒精传感器检测司机呼出酒精气体的浓度，然后传感器的输出电压信号经过通过比较放大，驱动发光二极管依次发光，达到检测司机饮酒程度的目的。

二 方案设计1.原理框图图1 系统设计原理框图 2.原理及所需器件2.1.工作原理本探测仪采用酒精气体敏感元件作为探头，由一块集成电路对信号进行比较放大，并驱动一排发光二极管按信号电压高低依次显示。

对刚饮过酒的人，只要向探头吹一口气，探测仪就能显示出酒精气体的浓度高低。

若把探头靠近酒瓶口，它也能轻而易举地识别出瓶内盛的是白酒还是黄酒，能相对地区分出酒精含量的高低。

酒精探测仪的电路原理如图2所示。

该电路采用干电池供电，并经三端固定输出集成稳压器IC1稳压，输出稳定的5 V 电压作为气敏传感器MQ —3和集成电路IC2的共同电源，同时也作为10个共阳极发光二极管的电源。

因此，外部电路就相当简单。

气敏传感器的输出信号送至IC2的输入端(5脚)，通过比较放大，驱动发光二极管依次发光。

10个发光二极管按IC2的引脚按(10—18、1)次序排成一条，对输入电压作线性10级显示。

输入灵敏度可以通过电位器RP 调节，即对“地”电阻调小时灵敏度下降；反之，灵敏度增加。

IC2的6脚与7脚互为短接，且串联电阻R1接地。

改变R1阻值可以调整发光二极管的显示亮度，当阻值增加时亮度减弱，反之更亮。

IC2的2脚、4脚、8脚均接地。

3脚、9脚接电源+5 V(集成稳压器ICl 的输出端)。

分别并联在ICl 输入与输出端的电容C1、C2防止 比较放大电路发光二极管QM-J3酒精传感器杂波干扰，使IC1输出的直流电压保持平稳。

酒精浓度检测仪设计酒精浓度检测仪设计随着科技的不断发展，现代人对生活品质的要求越来越高，但同时人们也面临着种种安全隐患。

酒后驾驶是其中的一种，为了减少酒后驾驶对社会的负面影响，酒精浓度检测仪的应用越来越广泛。

本文将介绍酒精浓度检测仪的设计。

一、需求分析在设计酒精浓度检测仪前，我们需要充分了解需求。

酒精浓度检测仪的主要需求有：1. 精度高：酒精浓度检测仪需要能够准确地检测出饮酒者的酒精浓度，避免误判。

2. 稳定性好：由于酒精浓度检测仪需要长时间的使用，因此需要具有较好的稳定性，能够在长期使用中保持准确度和精度。

3. 操作简便：酒精浓度检测仪是为了能够让饮酒者自我检测的产品，所以需要操作简单，方便饮酒者使用。

4. 可靠性高：作为一款安全检测产品，酒精浓度检测仪需要具有高可靠性，能够准确地检测出饮酒者的酒精浓度，避免误判和漏判。

5. 成本低廉：为方便大众使用，酒精浓度检测仪需要具有成本低廉的优点，这样才能得到更为广泛的应用。

二、设计方案基本原理：汽车用酒精检测器是利用酒精传感器感受饮酒者呼出的气体中的酒精含量来判断其是否饮酒过量，从而达到节约油耗、防范酒驾的目的。

方案设计：1. 酒精传感器的选择：酒精传感器是整个酒精浓度检测仪的核心。

在选择传感器的时候，需要考虑其精确度、响应时间、稳定性、抗干扰能力等指标。

2. 电路设计：酒精浓度检测仪的电路设计需要考虑到传感器的输出信号处理、滤波、放大、数字转换等。

同时，根据要求可设计LED指示灯，显示红色表示饮酒超标，绿色表示饮酒未超标。

3. 软件设计：软件需要能够将传感器所采集到的数据转换成酒精浓度，根据酒驾限制法规进行酒精浓度限制，达到报警的目的。

4. 机械设计：考虑到饮酒者在呼出气体时需要将口对准酒精浓度检测仪的传感器，因此机械设计需要能够让传感器对溢气口进行自然吸附。

三、结构设计酒精浓度检测仪采用带显示屏的手持式结构，传感器置于机身顶部，运作过程中，饮酒者将吐气口对准传感器位置进行检测，通过屏幕显示酒精含量。

基于MQ-3的酒精检测系统设计酒精检测系统是现代社会中十分重要的一项技术，它可以在酒驾、工业生产等方面起到重要的作用。

本文将以MQ-3酒精传感器为基础，设计一个简单的酒精检测系统，以帮助人们更好地了解酒精检测技术的原理和应用。

一、MQ-3酒精传感器的工作原理MQ-3酒精传感器是一种半导体气体敏感传感器，能够快速、精准地检测出空气中的酒精浓度。

它采用了若干种敏感材料，并通过加热来使这些材料敏感气体的浓度发生变化。

在MQ-3传感器中，当待测气体进入传感器后，敏感元件会与气体发生化学反应，从而改变其电阻值。

通过测量这个电阻值的变化，就能够得到气体的浓度。

二、设计方案1. 硬件设计根据MQ-3传感器的工作原理，设计一个简单的酒精检测系统。

系统主要由传感器模块、数据处理模块和显示模块组成。

传感器模块：采用MQ-3酒精传感器作为检测元件，通过连接器与其他模块进行连接。

数据处理模块：采用单片机作为数据处理核心，负责采集传感器输出的模拟信号，并进行模数转换，最终将数字信号发送到显示模块。

显示模块：采用数码管或LCD屏幕显示酒精浓度数值，方便用户了解实时的酒精浓度。

设计一个简单的软件程序，用于单片机的数据采集、处理和显示。

数据采集：通过单片机的模拟输入端口连接传感器，实时采集传感器输出的模拟信号。

数据处理：将模拟信号进行模数转换，得到数字信号。

3. 系统整合将硬件模块与软件程序整合到一起，形成一个完整的酒精检测系统。

通过调试和测试，确保系统能够准确、稳定地检测出空气中的酒精浓度，并将结果显示出来。

三、系统应用这样的酒精检测系统可以广泛应用于各种场景中，例如：1. 交通安全领域：可以安装在汽车内部，实时监测驾驶员的酒精浓度，及时警示酒驾行为。

2. 工业生产领域：可以安装在工厂内部或化工厂，监测生产过程中空气中的酒精浓度，保证员工的安全。

3. 公共场所：可以安装在酒吧、餐厅等公共场所，监测室内空气中的酒精浓度，及时通风换气。

abstractIn recent years, with the development of our country economy, people's living standards improve, more and more people have their own private cars, and drunk driving cause traffic accident also occur frequently. Now national law on road traffic safety regulations, major traffic accident after drinking or drunk driving motor vehicle, if the case constitutes a crime, shall be investigated for criminal responsibility according to law, and by the traffic administrative department of the public security organ his motor vehicle driving license revoked, and to regain the motor vehicle driving license shall not be for life.In view of the people for drunk driving has gradually, alcohol testing issue has caused wide attention. Drunk driving cause traffic accident is caused by driver's excessive drinking alcohol concentration is too high, in the human body paralysis nerve, cause the brain slow response, the symptom such as uncontrolled body. For this topic research is a kind of gas sensor and MCU is given priority to, monitoring air alcohol concentration, alcohol and which has the function of the LCD display air concentration monitor. The need to design an intelligent instrument to monitor driver's alcohol content in the body. This topic research is a kind of gas sensor and MCU is given priority to, monitoring air alcohol concentration, and has the function of voice alarm and LCD display air alcohol concentration monitor. It can detect and breathe out the alcohol density in air environment, and according to the different environment set different threshold, to sound alarm, more than the threshold and displays a threshold. To prompt the hazards.So as to achieve the following objectives: conducive to social and public traffic safety; Improve people's legal consciousness; Make it convenient and safe, accurate, efficient, easy to improve family alcohol test is blossoming.This work is based on 51 single chip microcomputer control ADC0809 sampling on the alcohol concentration to reflect the human body blood alcohol concentration; As well as to the MQ - 3 electrochemical sensor for temperature alcohol.Key words: ADC0809; MQ - 3; 51 single chip microcomputer第3章 系统硬件3.1系统硬件设计原理图分析D 1D 2k 1k 2k 3LEDRLEDG12345678910111213141516R S L C D E N I N311223344556603.2 实物图图3.2.1图3.2.23.3液晶显示器介绍在日常生活中，我们对液晶显示器并不陌生。

基于MQ-3的酒精检测系统设计酒精检测系统是一种能够检测人体酒精含量的设备，它可以在酒后驾驶、工作中酗酒等场合起到一定的监测和警示作用。

随着科技的发展，基于传感器的酒精检测系统已经得到了广泛应用。

本文将针对基于MQ-3的酒精检测系统进行设计，并阐述其设计原理、系统结构和实际应用。

一、设计原理MQ-3是一种能够探测酒精和其它液态气体浓度的传感器，它可以通过电化学原理来感知空气中的有毒气体。

其探测原理是通过酒精与传感器内的化学物质发生反应，产生电信号，再由电路进行放大和处理，最终转化成可读的数值。

二、系统结构基于MQ-3的酒精检测系统主要由传感器模块、处理器模块、显示模块和电源模块四部分组成。

1. 传感器模块：传感器模块是整个系统最核心的部分，它负责实时检测空气中的酒精浓度。

MQ-3传感器具有高灵敏度、快速响应的特点，在工作时需要通过模拟信号输出当前检测到的酒精浓度数值。

2. 处理器模块：处理器模块负责接收传感器模块输出的模拟信号，并进行模数转换，使之能够被微处理器处理。

处理器模块还需要设计相应的算法来判断酒精浓度是否超标，并作出相应的处理。

3. 显示模块：显示模块在系统中起到了一个实时反馈的作用，一般采用LED或LCD显示屏来显示当前的酒精浓度数值。

显示模块还可以通过不同的颜色或闪烁方式来提示用户当前的酒精浓度情况。

4. 电源模块：电源模块主要负责为整个系统提供稳定的电源，保障系统的正常工作。

电源模块还需要具备一定的电池续航能力，以便系统能够在长时间使用时依然正常运行。

三、实际应用基于MQ-3的酒精检测系统可以在多个场合进行实际应用，比如酒后驾驶检测、企事业单位查酒精等。

在酒后驾驶检测中，这种系统可以安装在汽车内部，通过检测驾驶者的呼出气体来实时监测酒精浓度。

一旦检测到酒精浓度超标，系统将会发出警示并记录相关数据，以提醒驾驶员及时进行处理。

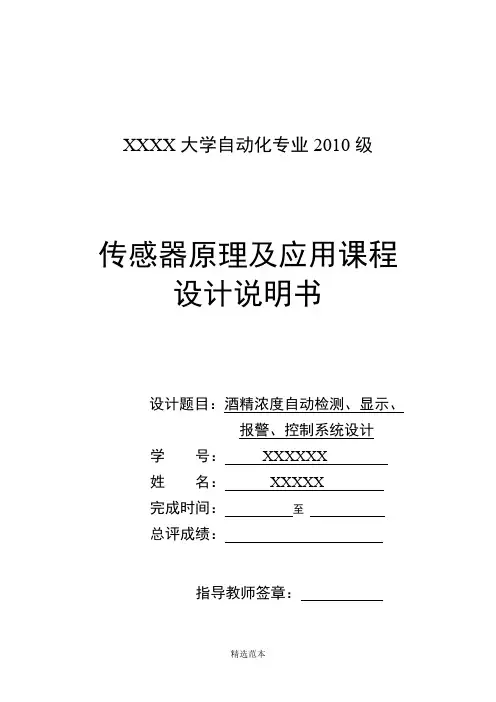

XXXX大学自动化专业2010级传感器原理及应用课程设计说明书设计题目：酒精浓度自动检测、显示、报警、控制系统设计学号：XXXXXX姓名：XXXXX完成时间：至总评成绩：指导教师签章：设计题目：酒精浓度自动检测、显示、报警、控制系统设计一、题目的认识理解1、课题背景生命安全问题一直是人类高度关注的问题。

对人类生命安全造成威胁的因素也有很多，其中，酒后驾车就是一个非常重要的威胁因素。

酒后驾车造成交通事故不计其数，带来巨大危害。

据统计，全国发生的交通事故中，50%~60%是由酒后驾车引发的，酒后驾车引发的，酒后驾车发生事故的几率高达27%，随着摄入酒精量的增加，选择反应错误率明显增加，当血液中酒精含量由0.5‰增至1‰,发生车祸的可能性便增加5倍，如果增至1.5‰，可能性再增加6倍，酒后驾车造成的交通事故对国家、他人、自己产生了难以估计的后果。

酒后驾车问题如何解决，每个国家都在努力寻找办法。

目前，几乎所有的国家都采用呼气酒精测试仪对驾驶人员进行检测，以确定被测量驾驶员时血液中酒精含量是否超标。

目前，市场上警用酒精测试仪种类繁多、功能强大、灵敏度高，但是由于它没有安装在汽车内部，只能由交警人员来实施，因此并不能从根本上杜绝酒后驾车，酒后驾车事件仍时有发生。

为了能防患于未然，将交通事故扼杀在萌芽状态。

同时给交通管理部门减轻工作压，提供科学的管理手段，本设计提出了一种车载酒精探测及安全控制系统，该系统安装在汽车上，不用交警测试，系统就可以自动判断司机是否酒后驾驶，从而控制车辆的点火系统，即确保了司机的安全，又能减少交警等人员的工作量。

2、题目理解本次题目要求实现酒精浓度自动检测、显示、报警、控制系统设计，要求能够检测，因此需要有个气敏传感器；显示部分，可以用发光二级管代替不同浓度的酒精测试显示结果，不同浓度之间显示不同，因此需要用到比较器，可以进行区别浓度差异；当酒精浓度偏高时，要求能够报警，可以用蜂鸣器进行报警；最后结合实际，此设计可做为车辆酒精探测控制仪，检测驾驶员的醉酒程度，从而达到报警以及控制车辆点火系统的目的。

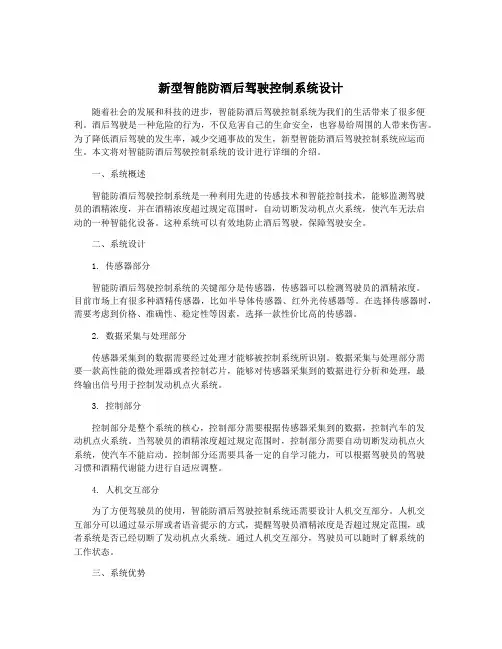

新型智能防酒后驾驶控制系统设计随着社会的发展和科技的进步，智能防酒后驾驶控制系统为我们的生活带来了很多便利。

酒后驾驶是一种危险的行为，不仅危害自己的生命安全，也容易给周围的人带来伤害。

为了降低酒后驾驶的发生率，减少交通事故的发生，新型智能防酒后驾驶控制系统应运而生。

本文将对智能防酒后驾驶控制系统的设计进行详细的介绍。

一、系统概述智能防酒后驾驶控制系统是一种利用先进的传感技术和智能控制技术，能够监测驾驶员的酒精浓度，并在酒精浓度超过规定范围时，自动切断发动机点火系统，使汽车无法启动的一种智能化设备。

这种系统可以有效地防止酒后驾驶，保障驾驶安全。

二、系统设计1. 传感器部分智能防酒后驾驶控制系统的关键部分是传感器，传感器可以检测驾驶员的酒精浓度。

目前市场上有很多种酒精传感器，比如半导体传感器、红外光传感器等。

在选择传感器时，需要考虑到价格、准确性、稳定性等因素，选择一款性价比高的传感器。

2. 数据采集与处理部分传感器采集到的数据需要经过处理才能够被控制系统所识别。

数据采集与处理部分需要一款高性能的微处理器或者控制芯片，能够对传感器采集到的数据进行分析和处理，最终输出信号用于控制发动机点火系统。

3. 控制部分控制部分是整个系统的核心，控制部分需要根据传感器采集到的数据，控制汽车的发动机点火系统。

当驾驶员的酒精浓度超过规定范围时，控制部分需要自动切断发动机点火系统，使汽车不能启动。

控制部分还需要具备一定的自学习能力，可以根据驾驶员的驾驶习惯和酒精代谢能力进行自适应调整。

4. 人机交互部分为了方便驾驶员的使用，智能防酒后驾驶控制系统还需要设计人机交互部分。

人机交互部分可以通过显示屏或者语音提示的方式，提醒驾驶员酒精浓度是否超过规定范围，或者系统是否已经切断了发动机点火系统。

通过人机交互部分，驾驶员可以随时了解系统的工作状态。

三、系统优势1. 高准确性智能防酒后驾驶控制系统采用先进的传感技术，能够准确地监测驾驶员的酒精浓度，准确性很高。

基于MQ-3的酒精检测系统设计随着社会的发展和人们生活水平的提高，饮酒已经成为一种社交活动和休闲方式。

酒精驾驶和酗酒成为了严重的社会问题，给人们的生命安全和财产安全带来了巨大风险。

设计一种便捷、准确的酒精检测系统对于社会的稳定与和谐具有重要意义。

本文将介绍一种基于MQ-3的酒精检测系统的设计方案。

一、系统原理该酒精检测系统的核心部件是MQ-3酒精传感器，该传感器使用高精度的气敏材料来检测气体中的酒精浓度，并将检测到的浓度转化为电信号输出。

在系统中，MQ-3传感器与单片机相连，单片机通过采集到的传感器信号进行处理，最终输出酒精浓度的信息。

为了提高系统的灵敏度和准确性，系统还需要配备一定的电路和程序进行数据处理和校准。

二、系统设计1. 传感器选型酒精传感器可以选择MQ-3型号，该传感器具有灵敏度高、响应时间短、输出信号稳定等优点，非常适合作为酒精检测系统的核心部件。

2. 硬件设计酒精检测系统的软件设计主要包括数据采集、信号处理、校准和显示等模块。

数据采集模块负责从传感器中采集酒精浓度的信号；信号处理模块用于对采集到的信号进行滤波和放大处理，以提高系统的灵敏度和稳定性；校准模块用于对处理后的信号进行校准，以保证系统输出的数据准确无误；显示模块将校准后的数据以数字或文字形式显示在屏幕上，供用户进行观察和参考。

三、系统特点1. 准确性高：采用高灵敏度的MQ-3传感器，能够快速、准确地检测气体中的酒精浓度。

2. 稳定性好：通过精确的数据处理和校准，能够保证系统输出的数据稳定、可靠。

3. 响应速度快：系统设计合理，能够在极短的时间内对气体中的酒精浓度进行检测和输出。

4. 易于使用：系统操作简单方便，不需要复杂的操作和维护，适用于各种场合。

四、系统应用由于酒精检测系统具有准确性高、稳定性好、响应速度快、易于使用等特点，可以广泛应用于酒驾检测、酒精饮用场所监测、工业生产等领域。

特别是在交通管理领域，酒精检测系统可以为公安部门提供重要的技术支持，有效遏制酒驾行为，保障人民生命安全和财产安全。

基于MQ-3的酒精检测系统设计酒精检测系统是一种可以测量人体酒精含量的设备，广泛应用于交通领域、企事业单位、公共场所等地方，以确保人们在驾驶机动车辆或从事其他活动时不会饮酒过量。

本文将基于MQ-3气敏传感器设计一个酒精检测系统。

我们需要了解MQ-3气敏传感器的原理和特点。

MQ-3气敏传感器是一种用于检测酒精浓度的气体传感器，其感知元件是一种锡氧化物半导体，当空气中酒精浓度超过一定阈值时，传感器的电阻值会发生变化。

我们可以通过测量传感器的电阻值来判断空气中酒精的浓度。

设计酒精检测系统的硬件部分包括传感器模块、微控制器、显示屏、电源等。

传感器模块负责感知空气中的酒精浓度，并将检测结果转化成电信号。

微控制器负责接收传感器模块的电信号，并进行处理和判断。

显示屏用于显示测量结果，以便人们进行观察和判断。

电源负责为整个系统提供电力。

在软件部分，我们需要编写一段程序来实现酒精浓度的检测和显示。

我们需要对传感器模块进行初始化设置，包括设置传感器的工作模式、灵敏度等。

然后，我们需要实时读取传感器的电信号，并进行处理和判断。

当酒精浓度超过一定阈值时，系统应该发出警报，并在显示屏上显示相应的提示信息。

为了提高系统的可靠性和稳定性，我们可以考虑加入一些额外的功能。

我们可以设置一个校准模式，让用户在特定环境下对系统进行校准，以提高测量的准确性。

我们还可以加入数据存储和导出功能，让用户可以随时查看和分析历史测量数据。

基于MQ-3气敏传感器的酒精检测系统能够快速准确地检测酒精的浓度，并及时给出警报和提示信息。

通过采用合适的硬件和软件设计，我们可以设计出一个稳定可靠的酒精检测系统，以提高人们的交通安全和生活质量。

STM32单片机酒精检测防酒驾系统酒精报警器设计
设计编号：C0062
原理图PCB：Altium Designer
程序编译器：keil 5
编程语言：C语言
功能描述：
本系统由STM32F103C8T6单片机核心板、酒精传感器、LCD1602液晶
显示、蜂鸣器报警、按键控制及电源组成。

1、通过传感器检测传感器实际值，并将传感器实际值显示在
LCD1602液晶上；
2、感器检测采用的是AD数据转换，然后经过运算获得的；
3、三个按键设置阈值，分别为设置键、设置+、设置-，其中设置+、
设置-只有在设置模式下才能进行操作；
4、在设置模式下，液晶有对应的显示标志，设置阈值存储到单片机Flash中，具有掉电不丢失，无需重新设置；
5、设置值与采集值实时对比，如果出现异常情况，蜂鸣器报警提醒。

原理图（提供源文件）：
PCB（提供源文件）：
程序（提供源文件）
资料清单（提供资料清单所有文件）：。

基于单片机的酒精浓度检测仪设计1.引言随着交通工具的普及和人们生活水平的提高，酒后驾驶已经成为一个严重的社会问题。

为了防止酒后驾驶的发生，设计一个基于单片机的酒精浓度检测仪，可以帮助交通警察或者司机自我检测酒精浓度。

本设计旨在使用成本较低的硬件和简单的电路实现该功能。

2.设计原理该酒精浓度检测仪基于气体传感器MQ-3，使用单片机作为控制核心进行数据处理和显示。

MQ-3传感器可以探测酒精气体的浓度，并将其转化为电信号输出。

然后通过ADC（模拟到数字转换器）将模拟信号转换为数字信号，单片机通过读取这些数字信号来获取酒精浓度。

最后，使用LCD显示模块将检测结果实时显示出来。

3.硬件设计3.1传感器电路MQ-3传感器需要一个恒定电流来供电，一般为50mA。

为了实现这个功能，可以使用一个电流源电路，如电压稳压器和电阻。

另外，为了保护传感器，也需要一个滤波电路，可以使用电阻和电容构成。

传感器的输出电压可以连接到单片机的模拟输入引脚。

3.2单片机电路单片机电路包括电源电路、电压稳定器、晶振电路和连接传感器的引脚。

电压稳定器可以将输入电压稳定为5V或者3.3V，供给单片机和传感器。

晶振电路用于产生单片机的时钟信号。

3.3显示电路LCD显示模块一般需要一个电流源电路和一个控制电路。

电流源电路可使用电压稳压器和电阻，控制电路由单片机的输出引脚通过电平转换电路连接。

4.软件设计软件设计包括单片机程序的编写。

酒精浓度检测需要一定的算法来计算和显示浓度值。

可以根据传感器的特性和实验数据制定一个换算公式。

例如，测量得到的模拟值可以使用以下公式转换为具体的酒精浓度值：C = (ADC_value / 255.0) * 100.0其中ADC_value是单片机读取的模拟信号值，255.0是ADC的最大值，100.0是转换为浓度的最大值。

另外，可以设计一个简单的界面来显示检测结果。

可以使用LCD显示模块显示检测结果和相应的单位。

酒精检测及汽车安全启动控制系统的设计研究引言：随着现代社会的高速发展，机动车的数量与酒驾事故之间的关联越来越密切。

酒驾事故不仅造成了人员伤亡和财产损失，还对社会治安和公共安全带来了严重的威胁。

针对这一问题，我们提出了一种酒精检测及汽车安全启动控制系统，旨在提高汽车行驶的安全性和可靠性。

一、系统设计：1. 酒精检测模块：我们采用了一种基于传感器的酒精检测技术。

通过使用特定的传感器，可以检测到驾驶员呼吸中的酒精含量。

当检测到超过预设阈值的酒精含量时，系统会自动进入下一阶段的控制。

2. 控制模块：控制模块包括两个部分：安全启动控制和报警系统。

安全启动控制：当酒精检测模块检测到酒精含量超过阈值时，系统会自动禁止汽车启动。

只有当驾驶员的酒精含量低于阈值时，才允许汽车启动。

报警系统：当酒精检测模块检测到酒精含量超过阈值，系统会发出警报声，并向驾驶员和相关机构发送警报信息。

3. 界面模块：我们设计了一个简单易用的人机界面，用于显示酒精检测结果和系统状态。

驾驶员可以通过界面了解到自己的酒精含量是否超过阈值，以及系统是否处于正常工作状态。

二、设计原理：1. 酒精检测原理：酒精检测模块采用了传感器技术，主要基于酒精与氧化还原反应的原理。

当酒精与传感器表面的氧化剂接触时，会发生氧化还原反应，产生电流。

通过测量这个电流的大小，我们可以精确测量到酒精的含量。

2. 安全启动控制原理：安全启动控制模块通过与汽车的启动系统连接，可以实时监测汽车的启动状态。

当酒精检测模块检测到酒精含量超过阈值时，控制模块会向汽车的启动系统发送禁止启动信号，从而阻止醉酒驾驶。

3. 报警系统原理：报警系统模块通过内置的声音发生器产生警报声，并通过无线通信技术向驾驶员的手机发送警报信息。

报警信息中包含酒精检测结果和系统状态。

三、实验结果：通过实验验证，我们的酒精检测及汽车安全启动控制系统具有良好的准确性和可靠性。

传感器检测酒精含量的误差小于5%，控制模块能够实时响应并禁止汽车启动，报警系统能够及时发出警报声和发送警报信息。

基于单片机的车载酒精测控系统设计
酒精驾驶是一项非常危险的行为，为了保障行车安全，各国都制定了严格的法律禁止酒后驾车。

但是仍然有一些人在饮酒之后驾车，这给人们的生命财产造成了很大的风险。

基于此，设计一个基于单片机的车载酒精测控系统，可以帮助司机在开车前测量自己的酒精含量，确保自己的饮酒不会威胁到其他人的安全。

首先，由于车内气氛湿度是不同的，需要选用高灵敏度的传感器来检测车内酒精浓度。

选择一款能够检测酒精的传感器进行应用，检测范围为0-5，000ppm。

同时，为了适应不同的需要，设计单片机的16位模拟/数字转换器，实现高分辨率酒精含量
测量。

其次，由于车内温度波动幅度较大，为了确保传感器读数的准确性，设计基于单片机的省电措施，保证系统长期稳定运行，并且设计自动校准功能，通过人为控制，实现酒精含量测量参数的校准。

最后，由于道路上的情况经常会发生变化，为了确保测量数据的正确性，设计车载酒精测控系统的可拓展性。

考虑通过串口和蓝牙等通讯协议，进行数据的传输和处理，同时设计系统的可扩展性，支持系统拓展和升级。

总之，通过单片机及相关传感器等技术手段，可以设计基于单片机的车载酒精测控系统，实现汽车驾驶员饮酒测量功能，确保道路行车安全。

基于MQ-3的酒精检测系统设计酒精检测系统是一种可以检测出酒精浓度的电子设备，用于确保驾驶员不酒后驾车、工作人员不饮酒工作等场合。

本文将介绍基于MQ-3传感器的酒精检测系统的设计思路和实现。

一、MQ-3传感器简介MQ-3传感器是一种常用的酒精气体传感器，能够测量环境中的酒精浓度，探测范围通常在25ppm~500ppm之间，当环境中的酒精浓度超过警戒值时，传感器输出电压将发生变化。

二、系统设计原理本系统的主要原理是通过MQ-3传感器检测环境中的酒精浓度，当检测到酒精浓度超过一定的警戒值时，系统将发出警报，并显示相关提示信息。

该系统包括Arduino开发板、MQ-3传感器、蜂鸣器、LED灯、LCD显示屏、面包板和杜邦线等元件。

将MQ-3传感器的VCC和GND分别连接到面包板上的5V和GND，然后将传感器的AOUT 连接到板子上的A0引脚。

如下所示：2、蜂鸣器和LED灯连接将蜂鸣器和LED灯分别连接到面包板上的数字引脚，其中蜂鸣器连接到D8引脚，LED 灯连接到D7引脚。

如下图所示：3、LCD显示屏连接该系统的软件设计主要分为两部分，包括初始化和循环检测。

1、初始化代码void setup(){Serial.begin(9600);lcd.init();//设置背光亮度lcd.setBacklight(200);//打印欢迎信息lcd.print("Alcohol Tester");}2、循环检测代码//读取传感器值int sensorValue = analogRead(A0);//将传感器值转换为酒精浓度//显示酒精浓度lcd.setCursor(0, 1);lcd.print("Alcohol:" + String(alcoholConcentration) + "ppm");//如果酒精浓度超过警戒值，发出警报if(alcoholConcentration > 100){digitalWrite(8, HIGH);delay(100);以上代码的主要作用是读取MQ-3传感器的值，并将其转换为酒精浓度值。

基于MQ-3的酒精检测系统设计摘要随着社会的不断发展，酒驾已成为一个严重的社会问题，给人们的生命和财产带来了极大的危害。

设计一种可靠的酒精检测系统具有重要意义。

本文基于MQ-3酒精气体传感器，设计并制作了一种简单而便捷的酒精检测系统。

实验结果表明，该系统具有较高的灵敏度和稳定性，可以有效地检测出酒驾行为，有助于预防酒驾事故的发生。

一、系统方案设计1.1 MQ-3酒精气体传感器MQ-3是一种高灵敏度的酒精气体传感器，可以探测酒精浓度在200ppm至1000ppm的范围。

该传感器采用热敏元件和半导体气体敏感体作为探测元件，具有快速响应、高灵敏度和稳定性好的特点。

在设计酒精检测系统时，选择MQ-3作为传感器可以实现对酒驾行为的准确监测。

1.2 系统硬件设计酒精检测系统的硬件设计主要包括传感器模块、微处理器模块和报警模块。

传感器模块负责检测环境中的酒精浓度，将检测结果传输给微处理器模块；微处理器模块对传感器采集的数据进行处理，并根据预设的阈值判断酒精浓度是否超标，若超标则触发报警模块发出警报。

二、系统制作2.1 系统硬件制作在制作酒精检测系统的硬件部分时，首先需要将MQ-3酒精传感器和微处理器模块（如Arduino等）连接起来。

传感器模块负责检测环境中的酒精浓度，并将检测结果通过模拟信号输出；微处理器模块接收传感器的输出信号，对其进行模数转换，并对酒精浓度进行处理和判断。

还需要接入一个报警模块，例如蜂鸣器或LED灯，用于在酒精浓度超标时进行报警提示。

2.2 系统软件制作在制作酒精检测系统的软件部分时，需要编写相应的程序来实现数据的采集、处理和报警控制。

程序首先通过模拟输入接口接收传感器模块上传的酒精浓度数据，然后对数据进行处理，并根据预设的阈值进行酒精浓度的判断，若超标则触发报警控制模块进行报警。

三、系统测试为了验证设计的酒精检测系统的性能，进行了一系列的实验测试。

实验中，将系统放置在不同浓度酒精气体环境中，通过检测系统的反应时间和准确性来评估其性能。

基于MQ-3的酒精检测系统设计酒精检测系统是一种用于检测周围环境中酒精浓度的设备，可以广泛应用于酒吧、驾驶员检测以及公共场所等方面。

本文将基于MQ-3酒精传感器设计一个简单的酒精检测系统。

1. 系统原理MQ-3酒精传感器是一种半导体传感器，通过检测周围空气中的酒精气体浓度来进行酒精检测。

当气体浓度超过一定阈值时，传感器会产生电阻变化，从而提供一个可用于检测酒精浓度的信号。

2. 系统设计系统由三个主要部分组成：MQ-3传感器，微控制器和显示装置。

酒精传感器部分：将MQ-3传感器与微控制器连接，通过传感器提供的模拟输出信号来实时检测酒精气体浓度。

可以使用模拟到数字转换器（ADC）将传感器输出信号转换为数字信号，以便微控制器进行处理。

微控制器部分：选择一个适当的微控制器，例如Arduino Uno，来处理传感器的输出信号。

微控制器可以通过读取模拟输入信号，计算出酒精气体浓度，并根据预设的阈值进行判定。

当酒精气体浓度超过阈值时，微控制器可以触发警报或者向驾驶员发送警告信息。

显示装置部分：通过连接一个液晶显示屏或者LED指示灯，实时显示酒精浓度的结果。

可以根据需要选择不同的显示方式，例如显示酒精气体浓度的数字值，或者使用彩色指示灯来表示不同的酒精浓度级别。

3. 系统应用酒精检测系统可以应用于各种场合，以下列举几个常见的应用场景：酒吧：将该系统安装在酒吧门口或者服务台，可以检测顾客的酒精浓度，以便判断是否适合继续饮酒或者提供驾驶服务。

驾驶员检测：将该系统安装在车辆内部，可以实时监测驾驶员的酒精浓度，当酒精浓度超过阈值时，系统可以触发警报并记录相关数据，以避免酒驾事故的发生。

公共场所：将该系统安装在公共场所，例如地铁站、机场等，可以检测过于醉酒的人员，避免他们造成不良影响或者安全隐患。

基于MQ-3酒精传感器设计的酒精检测系统可以起到有效的酒精检测作用，并可以应用于各种场合，增加安全性和便利性。

酒精浓度测试系统的硬件设计近年来，酒驾已经成为世界范围内的一大社会问题。

每年都有数以万计的人因为酒驾而丧失了生命，同时也造成了严重的财产损失。

为了解决这一问题，各种酒精浓度测试系统被广泛应用于各种交通场所和其他公共场所。

本文主要讲解酒精浓度测试系统的硬件设计。

一、酒精浓度测试系统的基本原理酒精浓度测试系统的基本原理是利用酒精和空气中的气体进行反应，并通过传感器将反应后的气体浓度，转变为电信号进行测量，从而得出酒精含量的浓度。

二、酒精浓度测试系统的硬件设计1.传感器传感器是整个酒精浓度测试系统中最重要的部分之一。

传感器的主要作用是将气体反应后的变化转换为电信号，在硬件设计中承担着测量精度和快速响应的重要角色。

目前市场上常见的传感器有半导体传感器、红外线传感器、气象传感器等。

其中，半导体传感器应用最为广泛，其主要原理是利用化学反应将反应后的气体浓度转换成电信号。

而红外线传感器的主要原理则是利用红外线光谱学原理测量气体分子和酒精分子之间的差异。

2.数据采集仪数据采集仪是酒精浓度测试系统中和传感器紧密配合的部分。

其主要作用是收集传感器传来的电信号，并通过模拟量和数字量转换器转换成计算机能够识别的数字信号。

在硬件设计中，数据采集仪需要具备高速、高精度、高稳定性的特点。

这样才能保证测试数据的精度和准确性。

3.电子控制模块电子控制模块是酒精浓度测试系统中最为核心的部分之一。

其主要作用是控制数据采集仪的工作状态，并将测试结果显示在控制面板上。

在硬件设计中，电子控制模块需要具备高速、高精度、高稳定性、低功耗的特点。

同时，还需要有较好的故障自检和报警功能，以保证测试结果的准确性。

4.显示器显示器是酒精浓度测试系统中最为直观的部分之一。

其主要作用是将测试结果在屏幕上显示出来，给人们带来视觉上的感受。

在硬件设计中，显示器需要具备高分辨率、高亮度、高对比度、省电的特点。

同时，还需要有较好的耐久性和抗干扰性，以保证测试结果的准确性。
