专利名称：一种汽车酒驾检测系统专利类型：发明专利
发明人：陈锡清
申请号：CN201611003848.5申请日：20161115
公开号：CN106515444A
公开日：
20170322
专利内容由知识产权出版社提供
摘要：本发明公开了一种汽车酒驾检测系统，属于一种电子系统领域。

所述的一种汽车酒驾检测系统主要由控制模块、酒精探测仪、发动机电门控制模块、G PS定位器、报警器以及触屏显示器等组成。

当酒精探测仪检测到驾驶座位的酒精浓度到达国家酒驾的标准值时，则控制模块发出指令让发动机电门控制模块将发动机的启动电机锁上，此时报警器自动发出G PS定位信息通知第二方人，或可以通过按照触屏显示器的提示操作对发动机电门控制模块进行解锁。

本发明的有益效果在于：能有效地防止驾驶员在醉酒的状态下开机动车，减少醉酒开机动车的交通事故，造成的伤害和损失等。

申请人：南宁市浩发科技有限公司
地址：530000 广西壮族自治区南宁市青秀区星湖路南二里7号南湖明珠3单元D1号房
国籍：CN
代理机构：北海市佳旺专利代理事务所(普通合伙)
代理人：黄建中
更多信息请下载全文后查看。

专利名称：一种智能防酒驾检测系统专利类型：实用新型专利
发明人：苏建芳,吴钦木
申请号：CN201721547298.3
申请日：20171120
公开号：CN207481663U
公开日：
20180612
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能防酒驾检测系统，包括用于检测驾驶员酒精浓度的酒精传感器和用于检测驾驶员座椅使用状态的压力传感器，酒精传感器和压力传感器连接到控制器的信号接收端，控制器的控制端连接有无线模块，无线模块连接到汽车中央控制单元ECU，中央控制单元ECU连接到电子驻车制动系统和点火器。

本实用新型通过酒精传感器检测酒精浓度，当达到设定阈值时，自动关闭点火开关和启动电子驻车系统，有效防止酒驾，提高驾驶安全性，并通过压力传感器首先判断驾驶座椅是否有人驾驶，再启动防酒驾检测系统，避免随时启动智能防酒驾检测系统，起到节能的作用，采用无线传输模式，减少线缆布置，方便检修。

申请人：贵州大学
地址：550025 贵州省贵阳市贵州大学花溪北校区科技处
国籍：CN
代理机构：贵阳中新专利商标事务所
代理人：吴无惧
更多信息请下载全文后查看。

(10)授权公告号 CN 201777145 U(45)授权公告日 2011.03.30C N 201777145 U*CN201777145U*(21)申请号 201020532055.4(22)申请日 2010.09.17B60K 28/06(2006.01)(73)专利权人成天行地址100022 北京市朝阳区广渠门外大街甲28号院广泉小区2号楼2门101专利权人肖遥陈浩宇周萌丁宇吴丽明(72)发明人成天行 肖遥 陈浩宇 丁宇吴丽明 周萌(74)专利代理机构北京清亦华知识产权代理事务所(普通合伙) 11201代理人廖元秋(54)实用新型名称非接触式车载酒精探测及酒驾控制系统(57)摘要本实用新型涉及非接触式车载酒精探测及酒驾控制系统，属于酒精检测技术领域，该系统包括至少3个酒精探测仪(A 、B 、C)、中央处理器、报警器、控制器及电源开关；其中酒精测试仪A 安装在车内方向盘处、酒精测试仪B 安装在司机座椅后背处，酒精测试仪C 安装在副驾驶前方；该3个探测仪、指示灯、报警器、控制器均连接到中央处理器上，中央处理器与电源开关相连，电源开关与汽车锁控系统相连；中央处理器、指示灯、报警器、控制器及电源开关均安装在同一电路板上并固定有车内。

本实用新型能避免出现“作弊”或者“误判”的情况，能够准确的判别司机是否醉酒驾车，并且有效的预防醉酒驾车的发生。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 3 页 附图 2 页1.一种非接触式车载酒精探测及酒驾控制系统，其特征在于，该系统包括至少3个酒精探测仪(A、B、C)、中央处理器、报警器、控制器及电源开关；其中酒精测试仪A安装在车内方向盘处、酒精测试仪B安装在司机座椅后背处，酒精测试仪C安装在副驾驶前方；该3个探测仪、指示灯、报警器、控制器均连接到中央处理器上，中央处理器与电源开关相连，电源开关与汽车锁控系统相连；中央处理器、指示灯、报警器、控制器及电源开关均安装在同一电路板上并固定有车内。

技术原理
非接触式心电检测系统主要利用电磁感应原理实现。其核心部分包括发射器 和接收器。发射器产生一个交变磁场，当人体置于该磁场中时，会产生感应电势 差。接收器检测到该电势差并对其进行放大和滤波处理，最终提取出心电信号。
实验方法
本次演示采用实验研究的方法，以验证非接触式心电检测系统的性能和精度。 实验步骤如下：
(2)可靠性：由于该系统涉及到安全问题，因此需要从硬件和软件两方面来 保证检测结果的准确性和可靠性。在硬件方面，应选择高质量的元件和可靠的制 造工艺；在软件方面，应采用误差修正算法、数据校准等技术来提高检测的准确 性。
(3)人机交互：考虑到用户体验，需要设计简单易用的用户界面，并提供清 晰明了的提示信息。同时，为了满足不同用户的需求，应提供可调节的参数设置 功能。
2、传感器模块设计
传感器模块是检测系统中最重要的组成部分，用于捕捉空气中的酒精分子。 常见的酒精传感器包括半导体传感器、燃料电池型传感器和光学传感器等。根据 实际需要，可以选择响应速度快、稳定性好、抗干扰能力强的传感器。
3、信号处理模块设计
信号处理模块的主要任务是将传感器模块捕捉到的微弱信号进行处理和放大， 以供后续模块使用。该模块应考虑信号噪声抑制、放大倍数可调、抗干扰能力强 等特点。
4、数据采集模块设计
数据采集模块负责将处理后的信号转化为可识别的数字信号，并通过数据总 线传输给控制模块。该模块应考虑采样速率、分辨率、数据传输速率等因素。
5、电源管理模块设计
电源管理模块负责为整个系统提供稳定可靠的电源，应考虑电源转换效率、 噪声抑制、过压保护等特点。同时，为了满足便携式设备的需求，应选择体积小、 重量轻的电池。
非接触式酒驾检测系统的硬件 设计
基本内容

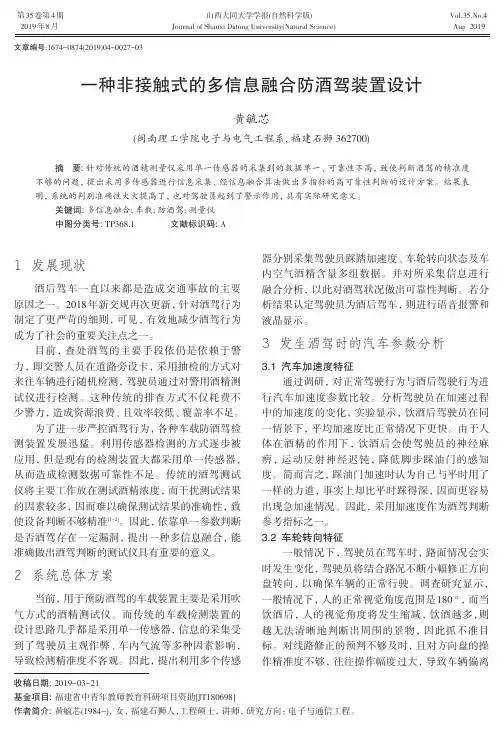

一种非接触式的多信息融合防酒驾装置设计黄毓芯(闽南理工学院电子与电气工程系,福建石狮362700)摘要:针对传统的酒精测量仪采用单一传感器的采集到的数据单一、可靠性不高，致使判断酒驾的精准度不够的问题，提出采用多传感器进行信息采集、经信息融合算法做出多指标的高可靠性判断的设计方案。

结果表明，系统的判别准确性大大提高了，也对驾驶员起到了警示作用，具有实际研究意义。

关键词:多信息融合;车载;防酒驾;测量仪中图分类号:TP368.1文献标识码:A收稿日期:2019-03-21基金项目:福建省中青年教师教育科研项目资助[JT180698]作者简介:黄毓芯(1984-)，女，福建石狮人，工程硕士，讲师，研究方向：电子与通信工程。

文章编号:1674-0874(2019)04-0027-031发展现状酒后驾车一直以来都是造成交通事故的主要原因之一。

2018年新交规再次更新，针对酒驾行为制定了更严苛的细则，可见，有效地减少酒驾行为成为了社会的重要关注点之一。

目前，查处酒驾的主要手段依仍是依赖于警力，即交警人员在道路旁设卡，采用抽检的方式对来往车辆进行随机检测，驾驶员通过对警用酒精测试仪进行检测。

这种传统的排查方式不仅耗费不少警力，造成资源浪费、且效率较低、覆盖率不足。

为了进一步严控酒驾行为，各种车载防酒驾检测装置发展迅猛。

利用传感器检测的方式逐步被应用，但是现有的检测装置大都采用单一传感器，从而造成检测数据可靠性不足。

传统的酒驾测试仪将主要工作放在测试酒精浓度，而干扰测试结果的因素较多，因而难以确保测试结果的准确性，致使设备判断不够精准[1-2]。

因此，依靠单一参数判断是否酒驾存在一定漏洞，提出一种多信息融合，能准确做出酒驾判断的测试仪具有重要的意义。

2系统总体方案当前，用于预防酒驾的车载装置主要是采用吹气方式的酒精测试仪。

而传统的车载检测装置的设计思路几乎都是采用单一传感器，信息的采集受到了驾驶员主观作弊、车内气流等多种因素影响，导致检测精准度不客观。

专利名称：一种便携式的共享酒精测试仪专利类型：发明专利
发明人：杨联琼
申请号：CN201811084295.X
申请日：20180917
公开号：CN109342707A
公开日：
20190215
专利内容由知识产权出版社提供
摘要：本发明公开了一种便携式的共享酒精测试仪，所述共享酒精测试仪包括酒精测试仪本体及其内置的电池，所述酒精测试仪利用二维码为启动、测试开关。

本发明提供的共享酒精测试仪，用户只需扫描共享酒精测试仪上的二维码就可以自助借取和使用，使用方便；共享酒精测试仪测得数据还可以发送至扫描手机上，可以实时提醒检测人员勿酒后驾车，及一些高危领域禁止酒后上岗作业，避免人员伤亡和财产的重大损失。

申请人：中山市艾丽意素生物科技有限公司
地址：528400 广东省中山市小榄镇菊城大道东39号7号厂房二楼
国籍：CN
更多信息请下载全文后查看。

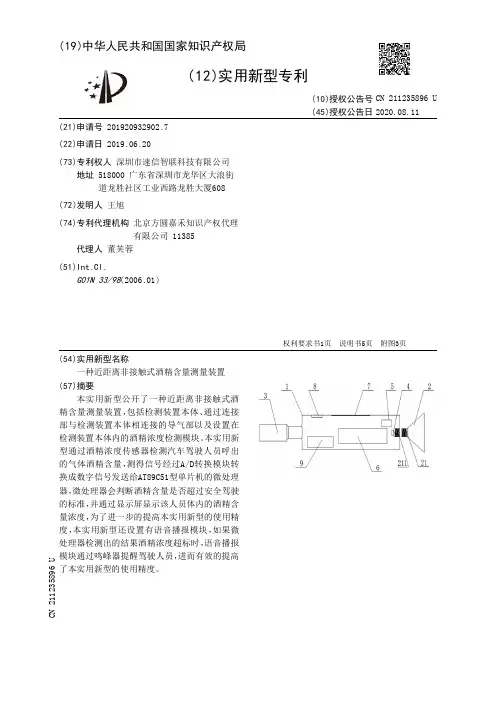

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920932902.7(22)申请日 2019.06.20(73)专利权人 深圳市速信智联科技有限公司地址 518000 广东省深圳市龙华区大浪街道龙胜社区工业西路龙胜大厦608(72)发明人 王旭　(74)专利代理机构 北京方圆嘉禾知识产权代理有限公司 11385代理人 董芙蓉(51)Int.Cl.G01N 33/98(2006.01)(54)实用新型名称一种近距离非接触式酒精含量测量装置(57)摘要本实用新型公开了一种近距离非接触式酒精含量测量装置，包括检测装置本体、通过连接部与检测装置本体相连接的导气部以及设置在检测装置本体内的酒精浓度检测模块。

本实用新型通过酒精浓度传感器检测汽车驾驶人员呼出的气体酒精含量，测得信号经过A/D转换模块转换成数字信号发送给AT89C51型单片机的微处理器，微处理器会判断酒精含量是否超过安全驾驶的标准，并通过显示屏显示该人员体内的酒精含量浓度，为了进一步的提高本实用新型的使用精度，本实用新型还设置有语音播报模块，如果微处理器检测出的结果酒精浓度超标时，语音播报模块通过鸣峰器提醒驾驶人员，进而有效的提高了本实用新型的使用精度。

权利要求书1页 说明书5页 附图3页CN 211235896 U 2020.08.11C N 211235896U1.一种近距离非接触式酒精含量测量装置，其特征在于：包括检测装置本体(1)、通过连接部(21)与检测装置本体(1)相连接的导气部(2)以及设置在检测装置本体(1)内的酒精浓度检测模块；所述连接部(21)与导气部(2)相连通，且导气部(2)与连接部(21)一体成型，所述检测装置本体(1)内设置有与连接部(21)相适配的连接通道(211)，所述连接通道(211)通过螺纹结构与连接部(21)相连接；所述酒精浓度检测模块由酒精浓度传感器(4)和A/D转换模块(5)构成，所述酒精浓度传感器(4)的探测头相对与连接通道(211)设置，且酒精浓度传感器(4)的信号输出端与A/D 转换模块(5)信号输入端电性连接；还包括设置在导气部(2)与连接部(21)相连接处的防溢片，所述防溢片设置弹性橡胶材质，且防溢片上设置有由于张力而打开的弧形开口，另外还包括设置在检测装置本体(1)上的固定杆(3)和散热窗，所述固定杆(3)与检测装置本体(1)固定连接，所述导气部(2)的横截面设置为梯形，且导气部(2)的内壁设置为光滑的圆弧面，所述连接部(21)的外周设置有外螺纹，所述外螺纹设置为外凸式，所述连接通道(211)内设置有与连接部(21)外周的外螺纹相适配的内螺纹。

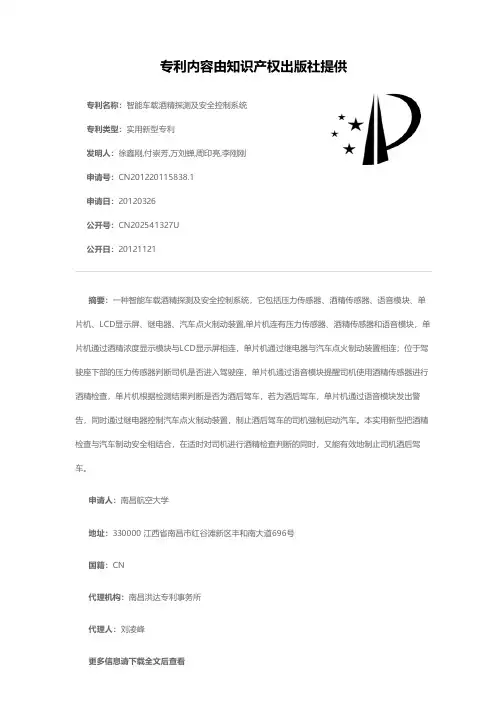

专利名称：智能车载酒精探测及安全控制系统专利类型：实用新型专利
发明人：徐鑫刚,付崇芳,万刘蝉,周印亮,李刚刚申请号：CN201220115838.1
申请日：20120326
公开号：CN202541327U
公开日：
20121121
专利内容由知识产权出版社提供
摘要：一种智能车载酒精探测及安全控制系统，它包括压力传感器、酒精传感器、语音模块、单片机、LCD显示屏、继电器、汽车点火制动装置,单片机连有压力传感器、酒精传感器和语音模块，单片机通过酒精浓度显示模块与LCD显示屏相连，单片机通过继电器与汽车点火制动装置相连；位于驾驶座下部的压力传感器判断司机是否进入驾驶座，单片机通过语音模块提醒司机使用酒精传感器进行酒精检查，单片机根据检测结果判断是否为酒后驾车，若为酒后驾车，单片机通过语音模块发出警告，同时通过继电器控制汽车点火制动装置，制止酒后驾车的司机强制启动汽车。

本实用新型把酒精检查与汽车制动安全相结合，在适时对司机进行酒精检查判断的同时，又能有效地制止司机酒后驾车。

申请人：南昌航空大学
地址：330000 江西省南昌市红谷滩新区丰和南大道696号
国籍：CN
代理机构：南昌洪达专利事务所
代理人：刘凌峰
更多信息请下载全文后查看。
