【CN109760554A】一种共享汽车驾驶员酒精检测系统及检测方法【专利】

专利名称：一种汽车酒驾检测系统专利类型：发明专利
发明人：陈锡清
申请号：CN201611003848.5申请日：20161115
公开号：CN106515444A
公开日：
20170322
专利内容由知识产权出版社提供
摘要：本发明公开了一种汽车酒驾检测系统，属于一种电子系统领域。

所述的一种汽车酒驾检测系统主要由控制模块、酒精探测仪、发动机电门控制模块、G PS定位器、报警器以及触屏显示器等组成。

当酒精探测仪检测到驾驶座位的酒精浓度到达国家酒驾的标准值时，则控制模块发出指令让发动机电门控制模块将发动机的启动电机锁上，此时报警器自动发出G PS定位信息通知第二方人，或可以通过按照触屏显示器的提示操作对发动机电门控制模块进行解锁。

本发明的有益效果在于：能有效地防止驾驶员在醉酒的状态下开机动车，减少醉酒开机动车的交通事故，造成的伤害和损失等。

申请人：南宁市浩发科技有限公司
地址：530000 广西壮族自治区南宁市青秀区星湖路南二里7号南湖明珠3单元D1号房
国籍：CN
代理机构：北海市佳旺专利代理事务所(普通合伙)
代理人：黄建中
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910555389.9(22)申请日 2019.06.25(71)申请人 长城汽车股份有限公司地址 071000 河北省保定市朝阳南大街2266号(72)发明人 张骁诚　(74)专利代理机构 北京润平知识产权代理有限公司 11283代理人 肖冰滨　王晓晓(51)Int.Cl.B60K 28/06(2006.01)(54)发明名称车辆的酒驾检测系统、方法和车辆(57)摘要本发明涉及智能车辆领域，提供一种车辆的酒驾检测系统、方法和车辆。

本发明所述的车辆的酒驾检测系统包括第一外部通风口、第一内部吹面风口、第二内部吹面风口、第一鼓风机、第二外部通风口、内部中顶通风口、第二鼓风机、第一酒精传感器以及控制器，所述控制器用于控制所述第一鼓风机送风，以使所述车辆外部的空气通过所述第一通道进入所述车辆内部，控制所述第二鼓风机抽风，以使所述车辆内部的空气通过所述第二通道排出所述车辆外部，并控制所述第一酒精传感器检测通过内部中顶通风口的空气的第一酒精浓度；在所述第一酒精浓度大于阈值时，判断驾驶员正在酒驾。

本发明可以用于快速、准确检测驾驶员是否酒驾。

权利要求书3页 说明书7页 附图2页CN 112124071 A 2020.12.25C N 112124071A1.一种车辆的酒驾检测系统，其特征在于，所述车辆的酒驾检测系统包括：第一外部通风口、第一内部吹面风口、第二内部吹面风口、第一鼓风机、第二外部通风口、内部中顶通风口、第二鼓风机、第一酒精传感器以及控制器，其中，所述第一内部吹面风口通过第一通道与所述第一外部通风口连通，位于所述车辆的中控台中部；所述第二内部吹面风口通过所述第一通道与所述第一外部通风口连通，与所述第一内部吹面风口分别位于所述车辆的驾驶位两侧；所述第一鼓风机用于使所述车辆内外的空气通过所述第一通道进行流通；所述内部中顶通风口通过第二通道与所述第二外部通风口连通，位于所述车辆的驾驶位上方，与所述第一内部吹面风口和所述第二内部吹面风口构成三角形；所述第二鼓风机用于使所述车辆内外的空气通过所述第二通道进行流通；所述第一酒精传感器位于所述内部中顶通风口处；所述控制器用于控制所述第一鼓风机送风，以使所述车辆外部的空气通过所述第一通道进入所述车辆内部，控制所述第二鼓风机抽风，以使所述车辆内部的空气通过所述第二通道排出所述车辆外部，并控制所述第一酒精传感器检测通过所述内部中顶通风口的空气的第一酒精浓度；在所述第一酒精浓度大于阈值时，判断驾驶员正在酒驾。

专利名称：一种酒驾检测系统及其检测方法专利类型：发明专利
发明人：王杰
申请号：CN201710478013.3
申请日：20170622
公开号：CN107301395A
公开日：
20171027
专利内容由知识产权出版社提供
摘要：本发明公开了一种酒驾检测系统，包括酒精检测模块、处理模块、身份证采集模块、人脸识别模块、无线传输模块、电源模块和放行模块，其特征在于，所述处理模块分别连接酒精检测模块、身份证采集模块、无线传输模块、电源模块、人脸识别模块和放行模块。

本发明酒驾检测系统，能够安装于酒店、酒吧等娱乐场所的出口，通过对人员以及车辆进行配对，然后通过电子眼监控是否有符合酒驾驾驶条件的车主名下车辆在街头行驶，来主动的对酒驾现象进行监控，可以防患于未然。

申请人：王杰
地址：465432 河南省信阳市光山县南向店乡王店村梅洼
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：姜庆梅
更多信息请下载全文后查看。

专利名称：一种驾驶员饮酒的测试方法及车载语音酒驾采集控制系统
专利类型：发明专利
发明人：周凯,李彦奇,田鋆,高士龙,张楠,王星皓,马文峰,李英申请号：CN202010347417.0
申请日：20200428
公开号：CN111497609A
公开日：
20200807
专利内容由知识产权出版社提供
摘要：本发明涉及一种驾驶员饮酒的测试方法及车载语音酒驾采集控制系统，该系统包括采集控制系统模块、体征中控系统模块、CAN总线。

通过麦克风、喇叭、显示器直接与体征中控系统模块连接传输。

本发明用于测试驾驶员是否摄入酒精及摄入量级的程度，以便判断驾驶员是否能够驾驶车辆。

通过语音和/或文字向驾驶员提问，通过对驾驶员回答问题的语音、语速以及回答问题的正确程度来判定驾驶员是否摄入酒精及摄入量级程度。

以此为依据，控制车辆发动机是否可以启动，从而杜绝酒驾和醉驾。

本发明降低了系统的复杂程度的同时也大大降低了成本。

申请人：一汽奔腾轿车有限公司
地址：130012 吉林省长春市高新开发区蔚山路4888号
国籍：CN
代理机构：长春吉大专利代理有限责任公司
代理人：崔斌
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201621113200.9(22)申请日 2016.10.11(73)专利权人 苏州经贸职业技术学院地址 215009 江苏省苏州市学府路287号(72)发明人 徐进　王益　朱汉敏　(74)专利代理机构 上海汉声知识产权代理有限公司 31236代理人 胡晶(51)Int.Cl.B60K 28/06(2006.01)(54)实用新型名称一种车载酒精探测及安全控制系统(57)摘要本实用新型提供一种车载酒精探测及安全控制系统，包括信号采集电路、模数转换器、控制器、用于显示车内气体酒精浓度是否超标的显示电路、报警电路、点火装置和稳压电源，信号采集电路与模数转换器连接，模数转换器与控制器连接，控制器与显示电路连接，控制器与报警电路连接，控制器与点火装置连接，稳压电源分别连接信号采集电路、模数转换器、控制器、显示电路、报警电路和点火装置以提供工作电源。

本实用新型提供的系统的成本较低，实现和实用都比较简单、可靠，能够更为普遍地控制酒后驾车现象的发生。

权利要求书1页 说明书4页 附图3页CN 206171195 U 2017.05.17C N 206171195U1.一种车载酒精探测及安全控制系统，其特征在于：包括信号采集电路、模数转换器、控制器、用于显示车内气体酒精浓度是否超标的显示电路、报警电路、点火装置和稳压电源，所述信号采集电路与所述模数转换器连接，所述模数转换器与所述控制器连接，所述控制器与所述显示电路连接，所述控制器与所述报警电路连接，所述控制器与所述点火装置连接，所述稳压电源分别连接所述信号采集电路、模数转换器、控制器、显示电路、报警电路和点火装置以提供工作电压；其中，所述报警电路包括第一报警电路部和第二报警电路部，所述第一报警电路部包括第一三极管和第二电磁继电器，所述控制器通过所述第一三极管驱动所述第二电磁继电器的触点闭合，以接通转向灯回路，使转向灯闪烁报警；所述第二报警电路部包括第二三极管、警示灯和蜂鸣器，所述控制器通过所述第二三极管驱动所述警示灯、蜂鸣器进行声光报警。

专利名称：一种酒驾检测方法、装置、电子设备及存储介质专利类型：发明专利
发明人：邓辉宇,周强,黄惠萍,李京京,熊辉
申请号：CN202111680430.9
申请日：20211227
公开号：CN114407650A
公开日：
20220429
专利内容由知识产权出版社提供
摘要：本发明涉及一种酒驾检测方法、装置、电子设备及存储介质，涉及酒驾检测领域。

所述酒驾检测方法包括：接收酒精检测仪发送的第一驾驶员检测结果；根据所述第一驾驶员检测结果判断驾驶员的状态是否为酒醉状态；若所述驾驶员的状态为酒醉状态，执行第一告警操作；若所述驾驶员的状态不是酒醉状态，唤醒红外线酒精检测仪；接收所述红外线酒精检测仪发送的第二驾驶员检测结果；根据所述第二驾驶员检测结果判断驾驶员的状态是否为酒醉状态；若所述驾驶员的状态为酒醉状态，执行第二告警操作。

实现多次检测司机酒驾，从根源上杜绝酒驾行为。

申请人：珠海广通汽车有限公司,格力钛新能源股份有限公司
地址：519041 广东省珠海市金湾区三灶镇金湖路16号1号厂房A区
国籍：CN
代理机构：北京华夏泰和知识产权代理有限公司
更多信息请下载全文后查看。

(19)国家知识产权局(12)发明专利(10)授权公告号 (45)授权公告日 (21)申请号 202010347427.4(22)申请日 2020.04.28(65)同一申请的已公布的文献号申请公布号 CN 111497700 A(43)申请公布日 2020.08.07(73)专利权人 一汽奔腾轿车有限公司地址 130012 吉林省长春市高新开发区蔚山路4888号(72)发明人 周凯　李彦奇　田鋆　高士龙　张楠　王星皓　马文峰　李英　(74)专利代理机构 长春吉大专利代理有限责任公司 22201专利代理师 杜森垚(51)Int.Cl.B60N 2/02(2006.01)B60Q 9/00(2006.01)G01N 33/48(2006.01)G08B 25/08(2006.01)G08B 25/10(2006.01)审查员 黄方明(54)发明名称一种车载酒精检测方法(57)摘要本发明公开了一种车载酒精检测方法，该方法提出一种可以分辨出主副驾驶的酒精含量浓度及避免由于身高不同而导致的酒精浓度测量不准的新的方法。

通过身高模块判断驾驶员身高，从而确定主驾驶员信息，利用处理模块的算法模型判断酒精浓度是否超标，最后利用处理模块来执行相应的控制方法。

有效解决了现有的技术情况中无法分辨主副驾驶的酒精含量及由于身高不同导致酒精浓度测量不准的情况。

权利要求书1页 说明书4页 附图1页CN 111497700 B 2022.06.24C N 111497700B1.一种车载酒精检测方法，包含身高模块、处理单元以及控制器模块和车载报警模块；身高模块，用来分辨出主副驾驶的身份，从而针对不同身高的变化来调整检测的方式；处理单元包含判断主驾驶员位置以及酒精浓度的处理方法、调节座椅高度的方法以及酒精浓度超标的判断方法；控制器模块，用于执行座椅调整高度；车载报警模块与云端平台连接，用于对超标的情况进行报警提示；其特征在于，酒精浓度的检测方法的具体步骤为：S01：当有人打开主驾驶车门时，身高模块检测进入主驾驶员位置的人员的身高；S02：当进入车内后，酒精检测模块A开始检测主副驾驶两端的酒精浓度；S03：处理单元中的处理单元A：通过酒精传感器的数据，建立算法模型判断主副驾驶人员的酒精浓度，从而分辨出酒精浓度超出一定预警的人员位置；如果没有酒精浓度超出或者副驾驶酒精浓度超出，则不需要以下步骤；S04：处理单元中的处理单元B：依据处理单元A中的数据，如果浓度超出预警的人员位置在驾驶员一侧，则根据采集的身高，结合算法模型，适当的将调整座椅的高度指令发送给控制器模块；S05：控制器模块接收到座椅调整指令后，自动调整座椅的高度；S06：自动座椅调整完成后，保证驾驶员的头部在特定位置上，然后再次进行呼吸式酒精测试；S07：处理单元中处理单元C进行酒精浓度是否超标判断，不超出预警则不需要以下步骤；S08：如果测试结果超出一定预警值，车载报警模块提出报警，同时发送给云端平台，APP端同时报警。

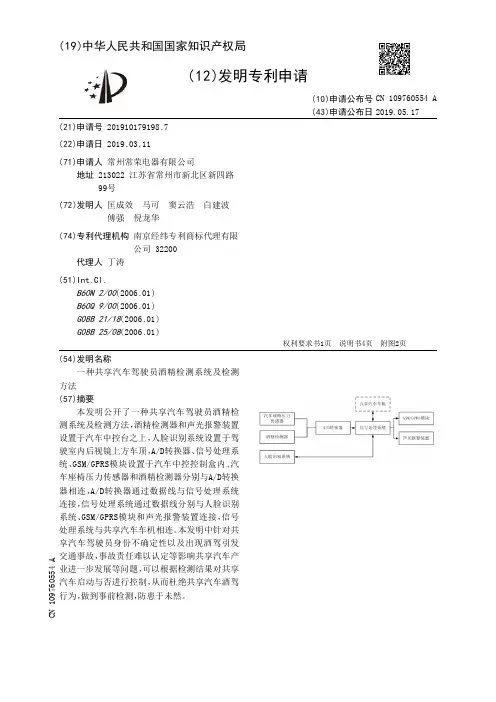

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910179198.7(22)申请日 2019.03.11(71)申请人 常州常荣电器有限公司地址 213022 江苏省常州市新北区新四路99号(72)发明人 匡成效　马可　窦云浩　白建波　傅强　倪龙华　(74)专利代理机构 南京经纬专利商标代理有限公司 32200代理人 丁涛(51)Int.Cl.B60N 2/00(2006.01)B60Q 9/00(2006.01)G08B 21/18(2006.01)G08B 25/08(2006.01)(54)发明名称一种共享汽车驾驶员酒精检测系统及检测方法(57)摘要本发明公开了一种共享汽车驾驶员酒精检测系统及检测方法，酒精检测器和声光报警装置设置于汽车中控台之上，人脸识别系统设置于驾驶室内后视镜上方车顶，A/D转换器、信号处理系统、GSM/GPRS模块设置于汽车中控控制盒内,汽车座椅压力传感器和酒精检测器分别与A/D转换器相连，A/D转换器通过数据线与信号处理系统连接，信号处理系统通过数据线分别与人脸识别系统、GSM/GPRS模块和声光报警装置连接，信号处理系统与共享汽车车机相连。

本发明中针对共享汽车驾驶员身份不确定性以及出现酒驾引发交通事故，事故责任难以认定等影响共享汽车产业进一步发展等问题，可以根据检测结果对共享汽车启动与否进行控制，从而杜绝共享汽车酒驾行为，做到事前检测，防患于未然。

权利要求书1页 说明书4页 附图2页CN 109760554 A 2019.05.17C N 109760554A1.一种共享汽车驾驶员酒精检测系统，其特征在于，包括汽车座椅压力传感器、酒精检测器、人脸识别系统、A/D转换器、信号处理系统、GSM/GPRS模块以及声光报警装置，所述汽车座椅压力传感器设置于主驾驶座下方，所述酒精检测器和声光报警装置设置于汽车中控台上，所述人脸识别系统设置于驾驶室内后视镜上方车顶，所述A/D转换器、信号处理系统、GSM/GPRS模块设置于汽车中控控制盒内，所述汽车座椅压力传感器和酒精检测器分别与A/D转换器的输入端相连，所述A/D转换器的输出端通过数据线与信号处理系统连接，所述信号处理系统通过数据线分别与人脸识别系统、GSM/GPRS模块和声光报警装置控制连接，所述信号处理系统通过共享汽车CAN总线与共享汽车的车机系统相连，所述信号处理系统通过GSM/GPRS模块与共享汽车后台服务器连接。
