[最新]钢筋平法图集常用符号说明有了它，看施工图方便多了～有了它，看施工图方便多了～钢筋平法图集常用符号解释l: 非抗震构件的钢筋锚固长度lE: 抗震构件的钢筋锚固长度bw: 剪力墙的厚度b: 转角处的暗柱的厚度ln: 梁的净跨度llE:钢筋的搭接长度hc: 支座的净宽度λv:为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm，二级不宜大于150mm。

b: 剪力墙厚度。

bc: 端柱端头的宽度。

bw:剪力墙厚度。

lc: 为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加300mm。

ln: 梁跨度值。

le:纵向受拉钢筋抗震锚固长度。

l: 受拉钢筋最小锚固长度。

lle:纵向受拉钢筋抗震(绑扎)搭接长度。

ll: 纵向受拉钢筋非抗震绑扎搭接长度。

lni:梁本跨的净跨值。

hc:暗柱长度。

Hn: 所在楼层的柱净高。

hc: 柱截面长边尺寸(圆柱为截面直径)，也表示为端柱的宽度。

hw: 抗震剪力墙墙肢的长度(也表示梁净高)。

hb: 梁截面高度。

c: 为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码:1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙(1)墙柱YDZ-约束边缘端柱YZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱Z-非边缘暗柱BZ-扶壁柱(2)墙身Q-剪力墙(3)墙梁LL-连梁(无交叉暗撑、钢筋)LL(JC)连梁(有交叉暗撑)(03G) LL(JG)连梁(有交叉钢筋)(03G) LL(JC)连梁(对角暗撑配筋)LL(JX)连梁(交叉斜筋配筋)LL(DX)连梁(集中对角斜筋配筋) L-暗梁BKL-边框梁(4)墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞B-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑(沟)。

11G-101平法图集全⾯解释11G101系统平法图集较03G101系列图集较⼤变化有：⼀、适⽤范围变化：11G101-1适⽤于⾮抗震和抗震设防烈度为6~9度地区的现浇混凝⼟框架、剪⼒墙、框架-剪⼒墙和部分框⽀剪⼒墙等主体结构施⼯图的设计，以及各类结构中的现浇混凝⼟板（包括有梁楼盖和⽆梁楼盖）、地下室结构部分现浇混凝⼟墙体、柱、梁、板结构施⼯图的设计。

包括基础顶⾯以上的现浇混凝⼟柱、剪⼒墙、梁、板（包括有梁楼盖和⽆梁楼盖）等构件的平法制图规则和标准构造详图两⼤部分。

11G101-3适⽤于各种结构类型下现浇混凝⼟独⽴基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施⼯图设计。

包括常⽤的现浇混凝⼟独⽴基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两⼤部分内容。

⼆、受拉钢筋锚固长度等⼀般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算⽅式。

较03G101系列平法图集取值⽅式、修正系数、最⼩锚固长度都发⽣了变化。

三、构件标准构造详图变化：11G101-1中抗震KZ边柱和⾓柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进⾏组合使⽤；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸⼊梁内；（与原图集⼀致）3、A节点，外侧伸⼊梁内钢筋不⼩于梁上部钢筋时，可以弯⼊梁内作为梁上部纵向钢筋。

（新增的构造）4、所有节点内侧钢筋按中柱节点⾛；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸⼊梁内的外侧钢筋构造，（与原图集⼀致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使⽤；外侧柱纵筋到柱顶截断；梁上部钢筋伸⼊柱1.7labe。

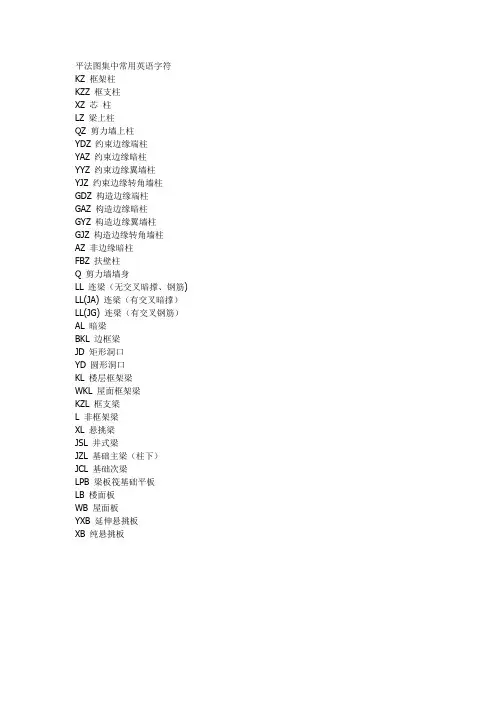

平法图集中常用英语字符
KZ 框架柱
KZZ 框支柱
XZ 芯柱
LZ 梁上柱
QZ 剪力墙上柱
YDZ 约束边缘端柱
YAZ 约束边缘暗柱
YYZ 约束边缘翼墙柱
YJZ 约束边缘转角墙柱
GDZ 构造边缘端柱
GAZ 构造边缘暗柱
GYZ 构造边缘翼墙柱
GJZ 构造边缘转角墙柱
AZ 非边缘暗柱
FBZ 扶壁柱
Q 剪力墙墙身
LL 连梁（无交叉暗撑、钢筋) LL(JA) 连梁（有交叉暗撑）LL(JG) 连梁（有交叉钢筋）AL 暗梁
BKL 边框梁
JD 矩形洞口
YD 圆形洞口
KL 楼层框架梁
WKL 屋面框架梁
KZL 框支梁
L 非框架梁
XL 悬挑梁
JSL 井式梁
JZL 基础主梁（柱下）
JCL 基础次梁
LPB 梁板筏基础平板
LB 楼面板
WB 屋面板
YXB 延伸悬挑板
XB 纯悬挑板。

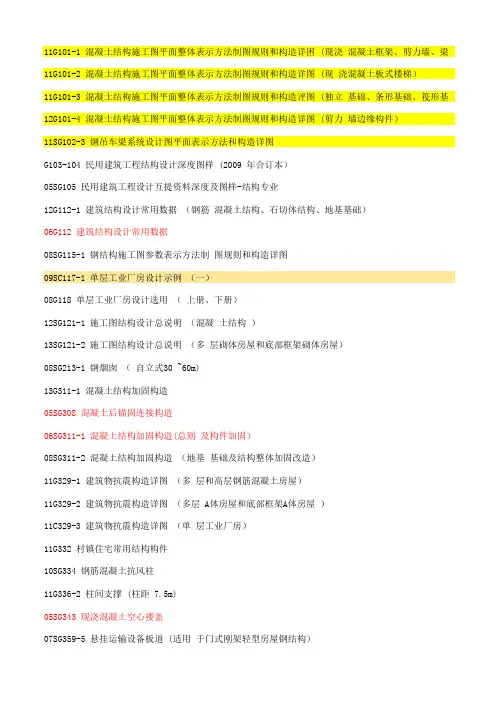

11G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详困 (现浇 混凝土框架、剪力墙、梁、板）11G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图 (现 浇混凝土板式楼梯）11G101-3 混凝土结枸施工图平面整体表示方法制图规则和构造评图 (独立 基础、条形基础、筏形基对及桩基承台12G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图 (剪力 墙边缘构件）11SG102-3 钢吊车梁系统设计图平面表示方法和构造详图G103-104 民用建筑工程结构设计深度图样 (2009 年合订本）05SG105 民用建筑工程设计互提资料深度及图样-结构专业12G112-1 建筑结构设计常用数据 （钢筋 混凝土结构、石切体结构、地基基础）06G112 建筑结构设计常用数据08SG115-1 钢结构施工图参数表示方法制 图规则和构造详图09SC117-1 单层工业厂房设计示例 （一）08G118 单层工业厂房设计选用 （ 上册、下册）12SG121-1 施工图结构设计总说明 （混凝 土结构 ）13SG121-2 施工图结构设计总说明 （多 层砌体房屋和底部框架砌体房屋）08SG213-1 钢烟囱 （ 自立式30 ~60m)13G311-1 混凝土结构加固构造05SG308 混凝土后锚固连接构造06SG311-1 混凝土结构加固构造(总则 及构件加固）08SG311-2 混凝土结构加固构造 （地基 基础及结构整体加固改造）11G329-1 建筑物抗震构造详图 （多 层和高层钢筋混凝土房屋）11G329-2 建筑物抗震构造详图 （多层 A体房屋和底部框架A体房屋 ）11C329-3 建筑物抗震构造详图 （单 层工业厂房）11G332 村镇住宅常用结构构件10SG334 钢筋混凝土抗风柱11G336-2 柱间支撑 (柱距 7.5m)05SG343 现浇混凝土空心搂盖07SG359-5 悬挂运输设备板道 (适用 于门式刚架轻型房屋钢结构）10G409 预应力混凝土管桩06SG429 后张预应力混凝土结构施工图表示方法及构造详图09SG432-2 预应力混凝土双T板 (平板 ，宽度2.0m、 2.4m、3.0m) 08SG432-3 预应力混凝土双T板 (坡板 宽度3.0m)08SC360 预应力混凝土空心方桩03G363 多层砖房钢筋混凝土构造柱抗震节点详图10G409 预应 力混凝土管桩SG439-1 -2 预应力混凝土叠合板 (2005 年合订本）06SG501 民用建筑钢结构防火构造08SG510-1 轻型屋面平行弦钢屋架 （圆 钢管、方钢管 ）05G511 梯形钢屋架05G512 钢天窗架05G513 钢托架05G514-1、 2~3、 4 12m实腹式钢吊车梁05G515 轻型屋面梯形钢屋架06SG515-1 轻型屋面梯形钢屋架 (圆 钢管、方钢管）06SG515-2 轻型屋面梯形钢屋架 (剖分 T型钢）05G516 轻型屋面钢天窗架05G517 轻型屋面三角形钢屋架06SG517-1 轻型屋面异角形钢屋架 (圆钢管、方钢管）06SG517-2 轻型屋面三角形钢屋架 (剖分 T型钢）04SGS18-2 门式刚架轻型房屋钢结构 (有悬 桂吊车)04SG518-3 门式刚架轻型房屋钢结构 (有吊车）07SG518-4 多跨门式刚架轻型房屋钢结构 (无吊车）SG520-1 - 2 钢吊车梁(2003 年合订本）10G521-1-2 钢檩条 钢墙梁 (2Q10年合订本）08SG520-3 钢 吊车梁(H 型钢 工作级别A1~A5)05SG522 钢与混凝土组合楼 (屋) 盖结构构造06SG524 钢管混凝土结构构造 (圆 钢管、矩形钢管）07SG526 户外钢结构独立广告牌07SG528-1 钢雨篷 (一)07SG531 钢网架结构设计10SG533 钢抗风柱11SG534 带水平敉鋼斜梯 (45。

钢筋平法图集常用符号解释与认识大全！la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙的厚度bf：转角处的暗柱的厚度ln：梁的净跨度llE：钢筋的搭接长度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码：1、柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3、梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4、梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7、楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10、独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp-独立承台坡形14、承台梁CTL-承台梁15、基础连梁JLL-基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）。

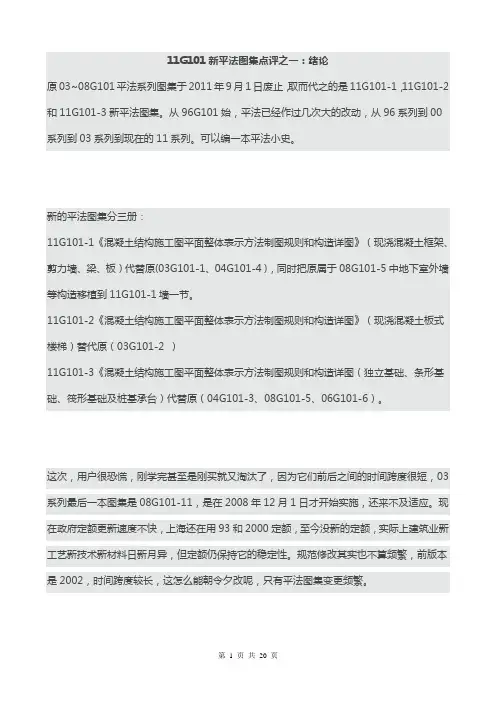

11G101新平法图集点评之一：绪论原03~08G101平法系列图集于2011年9月1日废止，取而代之的是11G101-1，11G101-2和11G101-3新平法图集。

从96G101始，平法已经作过几次大的改动，从96系列到00系列到03系列到现在的11系列。

可以编一本平法小史。

新的平法图集分三册：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板）代替原(03G101-1、04G101-4 )，同时把原属于08G101-5中地下室外墙等构造移植到11G101-1墙一节。

11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土板式楼梯）替代原（03G101-2 ）11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）代替原（04G101-3、08G101-5、06G101-6）。

这次，用户很恐慌，刚学完甚至是刚买就又淘汰了，因为它们前后之间的时间跨度很短，03系列最后一本图集是08G101-11，是在2008年12月1日才开始实施，还来不及适应。

现在政府定额更新速度不快，上海还在用93和2000定额，至今没新的定额，实际上建筑业新工艺新技术新材料日新月异，但定额仍保持它的稳定性。

规范修改其实也不算频繁，前版本是2002，时间跨度较长，这怎么能朝令夕改呢，只有平法图集变更频繁。

这其实是在变相抢钱，稍微作点修改和变化就可以又出版捞钱了，中国人全沾上铜臭了。

标准图集的制订、修订、出版及软件开发和软件升级已形成一个庞大的产业链和利益链，图集的编者可借此收获稿酬，出版社当然是收入不菲，因为“标准”具有垄断性质，有定价权，价格奇高，培训机构也有新的商机，甚至连软件开发商也借此收取昂贵的升级费。

利益集团利益均沾，全由使用者买单。

图集由标准院牵头和把持，闭门造车，随意性大，不经实体大比例试验和足尺构造破坏试验，没有起码的严谨的科学精神，只在原图集上修修补补，年年推出名目繁多的新图集，请问，这些图集有多少是有价值的？只是利益团体在大发其财。

平法图集常用符号la：非抗震构件的钢筋锚固长度laE：抗震构件的钢筋锚固长度bw：剪力墙厚度bf：转角处的暗柱的厚度ln：梁的净跨度hc：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度bc：端柱端头的宽度lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱Q-剪力墙LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁JD-矩形洞口YD-圆形洞口KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板ZSB-柱上板带KZB-跨中板带JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形JL-基础梁JQL-基础圈梁TJBp-条形基础底板坡形TJBj-条形基础底板阶形CTj-独立承台阶形CTp-独立承台坡形CTL-承台梁JLL-基础连梁DKL-地下框架梁CJQ-窗井墙JLL-基础连系梁。

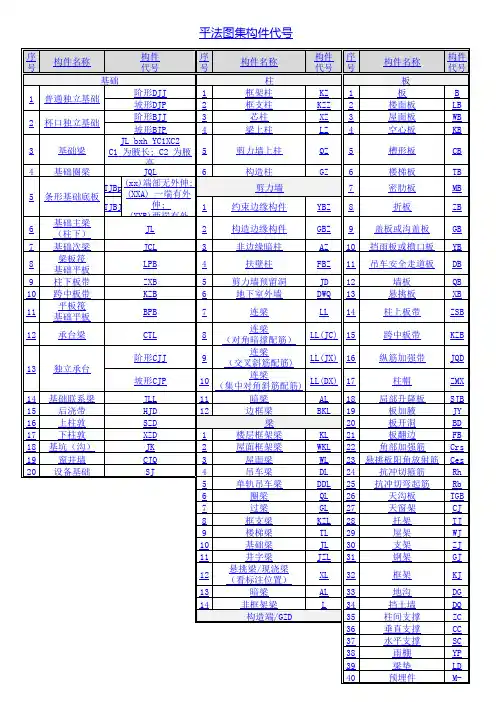

构件代号1、柱KZ——框架柱；KZZ——框支柱；XZ——芯柱；LZ——梁上柱；QZ——剪力墙上柱；2、剪力墙（1）墙柱YDZ——约束边缘端柱；YAZ——约束边缘暗柱；YYZ——约束边缘翼墙柱；YJZ——约束边缘转角墙柱；GDZ——构造边缘端柱；GAZ——构造边缘暗柱；GYZ——构造边缘翼墙柱；GJZ——构造边缘转角墙柱；AZ——非边缘暗柱；FBZ——扶壁柱；（2）墙身Q——剪力墙墙身；（3）墙梁LL——连梁（无交叉暗撑、钢筋）；LL（JA）——连梁（有交叉暗撑）；LL（JG）——连梁（有交叉钢筋）；AL——暗梁；BKL——边框梁；（4）墙洞JD——矩形洞口；YD——圆形洞口；3、梁KL——楼层框架梁；WKL——屋面框架梁；KZL——框支梁；L——非框架梁；XL——悬挑梁；JSL——井式梁；梁平法施工图制图规则例1：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。

注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数。

例2：10@100/200（4），表示箍筋为Ι级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

φ8@100（4）/150（2），表示箍筋为Ι级钢筋，直径φ8，加密区间距为100，四肢箍。

非加密区间距为150，两肢箍。

例3：13φ10@150/200(4),表示箍筋为Ι级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分间距为200，四肢箍。

18φ12@150（4）/200（2），表示箍筋为Ι级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。

例4：2Ⅱ22用于双肢箍；2Ⅱ22+（4φ12）用于六肢箍，其中2Ⅱ22为通长筋，4φ12为架立筋。

例5：3Ⅱ22；3Ⅱ20表示梁的上部配置3Ⅱ22的通长筋，梁的下部配置3Ⅱ20的通长筋。

例6：G4φ12，表示梁的两个侧面共配置4φ12的纵向构造钢筋，每侧各配置2φ12。

平法施工图集的名称常用的有：1、03G101旧版全套图集（7本）；A、03G101-1 现浇混凝土框架、剪力墙、框架—剪力墙、框肢剪力墙结构B、03G101-2 现浇混凝土板式楼梯C、04G101-3 筏形基础D、04G101-4 现浇混凝土楼面与屋面板E、06G101-6 独立基础、条形基础、桩基承台F、08g101-5 箱形基础和地下室结构G、08G101-11 G101系列图集施工常见问题答疑图解2、09G901混凝土结构施工钢筋排布规则与构造详图全套图集（5本）；A、06G901-1 混凝土结构施工钢筋排布规则与构造详图B、09G901-2 现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构C、09G901-3 筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台D、09G901-4 现浇砼楼面与屋面板E、09G901-5 现浇混凝土板式楼梯3、11G101新版全套图集（4本，含新旧版区别）；A、11G101-1 现浇混凝土框架、剪力墙、梁、板B、11G101-2 现浇混凝土板式楼梯C、11G101-3 独立基础、条形基础、筏形基础及桩基承台D、新旧版区别说明：12本指的是03G101系列7本和09G901系列5本二项。

11G101系列是新版本。

其中：11G101-1代替03G101-1、04G101-411G101-2代替03101-211G101-3代替04G101-3、08G101-5、06G101-6所以现在适用的应该是11G101系列3本、08G101-11、09G901系列5本，共9本当然除了03G101，11G101系列图集外，还有其他规范图集。

你好，一套共12本，分别是（混凝土结构施工图平面整体表示方法制图规则和构造详图）简称混凝土平法：03G101-1混凝土平法（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）28.0003G101-2混凝土平法（现浇混凝土板式楼梯）20.0004G101-3混凝土平法（筏形基础）25.0004G101-4混凝土平法（现浇混凝土楼面与屋面板）18.0008G101-5混凝土平法（箱形基础和地下室结构）38.0006G101-6混凝土平法（独立基础、条形基础、桩基承台）28.0008G101-11 G101系列图集施工常见问题答疑图解39.0006G901-1混凝土结构施工图钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙) 32.0009G901-2混凝土结构施工钢筋排布规则与构造详图28.0009G901-3混凝土结构施工钢筋排布规则与构造详图58.0009G901-4混凝土结构施工钢筋排布规则与构造详图43.0009G901-5混凝土结构施工钢筋排布规则与构造详图22.00最新11G101图集内容介绍11G101-1图集11G101-1 混凝土平法（现浇混凝土框架、剪力墙、梁、板）》是对03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）》、04G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）》的修编。

本次修编按《混凝土结构设计规范》GB 50010-2010、《建筑抗震设计规范》GB 50011-2010、《高层混凝土结构技术规程》JGJ 3-2010等新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分内容进行了调整；修编将原03G101-1、04G101-4内容合并为一本，将原08G101-5中地下室部分内容与上部结构协调统一后编入，适用于基础顶面以上结构施工图设计，方便设计施工人员使用。

平法图集符号
λv--剪力墙约束边缘构件配箍特征值 bf--剪力墙X轴(水平)方向的厚度 bclae--受拉钢筋抗震锚固长度 la--受拉钢筋的最小锚固长度 lle--纵向受拉
bf是剪力墙的约束边缘构件垂直方向的墙厚，bw是剪力墙的约束边缘构件水平方向的墙厚，lc是剪力墙的约束边缘构件延墙肢方向的长度，ln是梁净跨长，lae是抗震的锚固长度，la是非抗震的锚固长度，Hn是柱净高，lle是抗震的搭接长度，ll是非抗震的搭接长度，hc是支座宽，hw是剪力墙墙肢长度
La 为受拉钢筋的最小锚固长度
LAE为受拉钢筋的抗震锚固长度
Ll为纵向受拉钢筋绑扎搭接长度
Lle为抗震情况下纵向受拉钢筋绑扎搭接长度。

一般 Lle= ζ Lae Ll= ζ La
ζ为纵向受拉钢筋搭接长度修正系数
La是钢筋的锚固长度，Ll是钢筋绑扎搭接时的搭接长度。

后面加e 均表示有抗震设防要求的锚固长度或搭接长度。

目录CONTANTS01平法的初步认识02柱03墙、暗柱及连梁04梁05板06后浇带构造07基础构造PART 01平法的初步认识l 1.1:平法图集的全称及作用；l 1.2:常用平法代号的认识；l 1.3:钢筋锚固表；l 1.4:钢筋搭接表；l 1.5:锚固与搭接的关系；平法图集的作用平法图集的全称La (受拉钢筋锚固长度)1、受拉钢筋最小锚固长度不应小于200。

2、当四级抗震时，La=Lae。

Lae (受拉钢筋抗震锚固长度)1、受拉钢筋最小抗震锚固长度不应小于200。

2、当四级抗震时，La=Lae。

LL (纵向受拉钢筋搭接长度)1、任何情况下，搭接长度不应小于300。

2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。

LLe (纵向受拉钢筋抗震搭接长度)1、任何情况下，搭接长度不应小于300。

2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。

钢筋平法代号LaLaeLLLLe常见的平法代号的认识CZ:保护层；S ：分布间距；HC ：顺支座长；Hw ：梁腹板高度； 斯维尔：(TCZ ：WT:弯头；CZZ:支座构件钢筋保护层；TCZ:基础顶面保护层； ------------------------------------------------------------------------------------------------------------LMC:左锚/下锚；RMC:右锚/上锚)；LJT ：钢筋接头总长16G锚固表锚固长度查询表11G锚固表11G锚固长度查询表16G搭接表搭接长度查询表116G搭接表搭接长度查询表211G搭接11G搭接计算公式PART 02柱的平法认识l 2.1:柱纵向连接方式；l 2.2:柱纵筋连接构造；l 2.3:柱纵筋底层插筋构造；l 2.4:柱纵筋顶层构造；l 2.5:柱箍筋分布范围；l 2.6:柱梁节点区域箍筋加密软件中如何表示；错开连接长为：2.3LLe。
