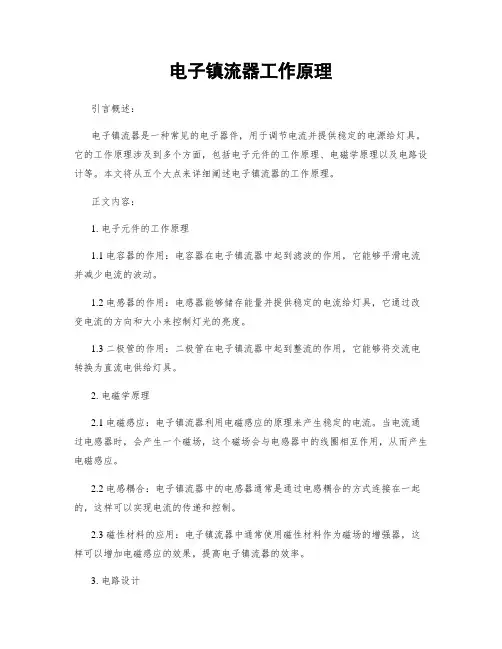

电子镇流器工作原理引言概述:电子镇流器是一种常见的电子器件,用于调节电流并提供稳定的电源给灯具。
它的工作原理涉及到多个方面,包括电子元件的工作原理、电磁学原理以及电路设计等。
本文将从五个大点来详细阐述电子镇流器的工作原理。
正文内容:1. 电子元件的工作原理1.1 电容器的作用:电容器在电子镇流器中起到滤波的作用,它能够平滑电流并减少电流的波动。
1.2 电感器的作用:电感器能够储存能量并提供稳定的电流给灯具,它通过改变电流的方向和大小来控制灯光的亮度。
1.3 二极管的作用:二极管在电子镇流器中起到整流的作用,它能够将交流电转换为直流电供给灯具。
2. 电磁学原理2.1 电磁感应:电子镇流器利用电磁感应的原理来产生稳定的电流。
当电流通过电感器时,会产生一个磁场,这个磁场会与电感器中的线圈相互作用,从而产生电磁感应。
2.2 电感耦合:电子镇流器中的电感器通常是通过电感耦合的方式连接在一起的,这样可以实现电流的传递和控制。
2.3 磁性材料的应用:电子镇流器中通常使用磁性材料作为磁场的增强器,这样可以增加电磁感应的效果,提高电子镇流器的效率。
3. 电路设计3.1 反馈电路:电子镇流器通常会采用反馈电路来控制电流的稳定性,它能够根据灯具的亮度变化来调整电流的大小。
3.2 控制电路:电子镇流器中的控制电路可以通过调整电流和电压的大小来控制灯具的亮度。
3.3 保护电路:电子镇流器中通常会有一些保护电路,用于保护电子元件和灯具,防止过电流、过电压等问题的发生。
4. 电子镇流器的工作原理与传统镇流器的比较4.1 效率比较:电子镇流器相对于传统镇流器来说,效率更高,能够提供更稳定的电源给灯具。
4.2 尺寸比较:电子镇流器相对于传统镇流器来说,体积更小,更适合于一些空间有限的场合。
4.3 调光性能比较:电子镇流器相对于传统镇流器来说,调光性能更好,能够实现更精细的灯光调节。
5. 电子镇流器的应用领域5.1 家庭照明:电子镇流器广泛应用于家庭照明中,能够提供稳定的电源给各种类型的灯具。
电子镇流器工作原理电子镇流器是一种用于调节电流和稳定电压的电子设备。
它主要用于控制和调节电子器件或灯具的亮度和功率。
在本文中,我们将详细介绍电子镇流器的工作原理及其基本组成部分。
一、工作原理电子镇流器的工作原理基于电子元件的控制和调节电流的能力。
它通过改变电流的频率和幅度来调节灯具的亮度和功率。
下面是电子镇流器的工作原理的详细解释:1. 输入电源:电子镇流器通常接收交流电源作为输入。
这个交流电源可以是家庭用电,也可以是其他形式的交流电源。
2. 整流器:电子镇流器的第一个组成部分是整流器。
整流器将交流电源转换为直流电源。
这是通过使用二极管进行整流来实现的。
3. 滤波器:直流电源经过整流后,仍然存在一些脉动。
为了去除这些脉动,电子镇流器使用滤波器。
滤波器通常由电容器和电感器组成,可以平滑直流电源的输出。
4. 逆变器:经过滤波后,直流电源进一步转换为高频交流电源。
逆变器使用晶体管或场效应管等开关元件来控制电流的频率和幅度。
5. 控制电路:电子镇流器还包括一个控制电路,用于监测和调节输出电流。
控制电路可以根据需要调整电流的频率和幅度,以实现灯具的亮度和功率的调节。
6. 输出:调节后的电流通过输出端口供应给灯具或其他电子器件。
电子镇流器可以根据用户的需求提供不同的电流输出。
二、基本组成部分除了上述工作原理外,电子镇流器还由一些基本组成部分构成,这些组成部分共同协作以实现电子镇流器的正常工作。
以下是电子镇流器的基本组成部分:1. 整流器:整流器将输入的交流电源转换为直流电源。
它通常由二极管桥或整流电路组成。
2. 滤波器:滤波器用于去除直流电源中的脉动。
它通常由电容器和电感器组成。
3. 逆变器:逆变器将直流电源转换为高频交流电源。
它使用开关元件(如晶体管或场效应管)来控制电流的频率和幅度。
4. 控制电路:控制电路用于监测和调节输出电流。
它可以根据需要调整电流的频率和幅度。
5. 输出端口:输出端口将调节后的电流供应给灯具或其他电子器件。

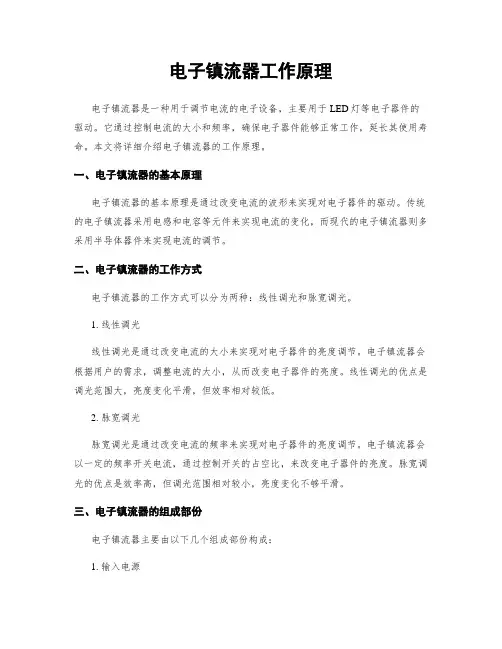

电子镇流器工作原理电子镇流器是一种用于调节电流的电子设备,主要用于LED灯等电子器件的驱动。
它通过控制电流的大小和频率,确保电子器件能够正常工作,延长其使用寿命。
本文将详细介绍电子镇流器的工作原理。
一、电子镇流器的基本原理电子镇流器的基本原理是通过改变电流的波形来实现对电子器件的驱动。
传统的电子镇流器采用电感和电容等元件来实现电流的变化,而现代的电子镇流器则多采用半导体器件来实现电流的调节。
二、电子镇流器的工作方式电子镇流器的工作方式可以分为两种:线性调光和脉宽调光。
1. 线性调光线性调光是通过改变电流的大小来实现对电子器件的亮度调节。
电子镇流器会根据用户的需求,调整电流的大小,从而改变电子器件的亮度。
线性调光的优点是调光范围大,亮度变化平滑,但效率相对较低。
2. 脉宽调光脉宽调光是通过改变电流的频率来实现对电子器件的亮度调节。
电子镇流器会以一定的频率开关电流,通过控制开关的占空比,来改变电子器件的亮度。
脉宽调光的优点是效率高,但调光范围相对较小,亮度变化不够平滑。
三、电子镇流器的组成部份电子镇流器主要由以下几个组成部份构成:1. 输入电源电子镇流器的输入电源普通为交流电源,其电压和频率根据不同的应用需求而有所差异。
输入电源提供了电子镇流器所需的能量。
2. 整流电路电子镇流器的整流电路用于将交流电源转换为直流电源。
通过整流电路,电子镇流器可以将交流电源的电流转换为直流电流,以供后续的电路使用。
3. 滤波电路滤波电路用于去除直流电源中的纹波,使得电子镇流器输出的电流更加稳定。
滤波电路通常由电感和电容等元件组成。
4. 控制电路控制电路是电子镇流器的核心部份,它通过控制电流的大小和频率,来实现对电子器件的驱动。
控制电路通常由微处理器或者其他控制芯片组成,可以根据用户的需求进行调节。
5. 输出电路输出电路将经过调节的电流输出给电子器件,驱动其正常工作。
输出电路通常由晶体管或者其他半导体器件组成。
四、电子镇流器的工作流程电子镇流器的工作流程可以简单描述如下:1. 输入电源将交流电转换为直流电,经过滤波电路去除纹波,得到稳定的直流电源。

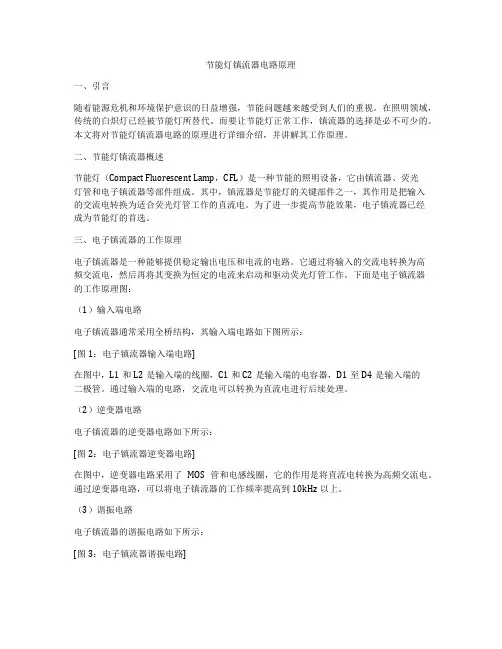

节能灯镇流器电路原理一、引言随着能源危机和环境保护意识的日益增强,节能问题越来越受到人们的重视。
在照明领域,传统的白炽灯已经被节能灯所替代。
而要让节能灯正常工作,镇流器的选择是必不可少的。
本文将对节能灯镇流器电路的原理进行详细介绍,并讲解其工作原理。
二、节能灯镇流器概述节能灯(Compact Fluorescent Lamp,CFL)是一种节能的照明设备,它由镇流器、荧光灯管和电子镇流器等部件组成。
其中,镇流器是节能灯的关键部件之一,其作用是把输入的交流电转换为适合荧光灯管工作的直流电。
为了进一步提高节能效果,电子镇流器已经成为节能灯的首选。
三、电子镇流器的工作原理电子镇流器是一种能够提供稳定输出电压和电流的电路。
它通过将输入的交流电转换为高频交流电,然后再将其变换为恒定的电流来启动和驱动荧光灯管工作。
下面是电子镇流器的工作原理图:(1)输入端电路电子镇流器通常采用全桥结构,其输入端电路如下图所示:[图1:电子镇流器输入端电路]在图中,L1和L2是输入端的线圈,C1和C2是输入端的电容器,D1至D4是输入端的二极管。
通过输入端的电路,交流电可以转换为直流电进行后续处理。
(2)逆变器电路电子镇流器的逆变器电路如下所示:[图2:电子镇流器逆变器电路]在图中,逆变器电路采用了MOS管和电感线圈,它的作用是将直流电转换为高频交流电。
通过逆变器电路,可以将电子镇流器的工作频率提高到10kHz以上。
(3)谐振电路电子镇流器的谐振电路如下所示:[图3:电子镇流器谐振电路]在图中,T1和T2是谐振变压器,C3和L3是谐振电路的电容器和电感线圈。
谐振电路的作用是将高频交流电变换为稳定的大小电流,以驱动荧光灯管工作。
通过以上三个电路的协同作用,电子镇流器可以将输入的交流电转换为恒定的电流,从而驱动荧光灯管正常工作。
四、电子镇流器的特点电子镇流器相比于传统的磁性镇流器具有以下特点:(1)节能:电子镇流器可以将输入的交流电转换为高频交流电,提高能源利用率。

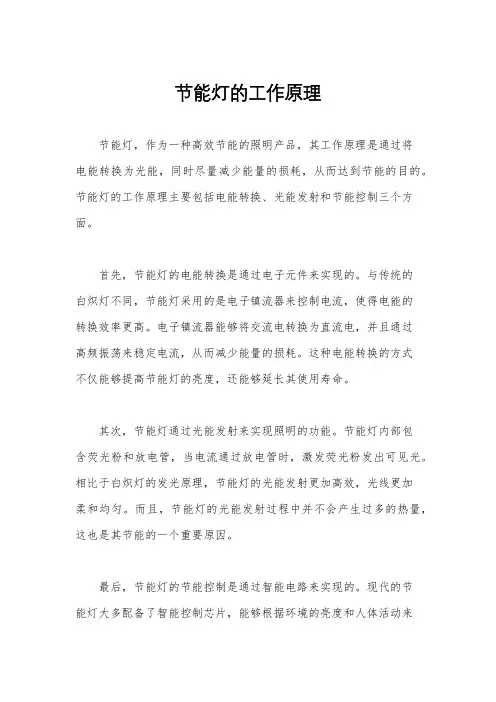

节能灯的工作原理节能灯,作为一种高效节能的照明产品,其工作原理是通过将电能转换为光能,同时尽量减少能量的损耗,从而达到节能的目的。
节能灯的工作原理主要包括电能转换、光能发射和节能控制三个方面。
首先,节能灯的电能转换是通过电子元件来实现的。
与传统的白炽灯不同,节能灯采用的是电子镇流器来控制电流,使得电能的转换效率更高。
电子镇流器能够将交流电转换为直流电,并且通过高频振荡来稳定电流,从而减少能量的损耗。
这种电能转换的方式不仅能够提高节能灯的亮度,还能够延长其使用寿命。
其次,节能灯通过光能发射来实现照明的功能。
节能灯内部包含荧光粉和放电管,当电流通过放电管时,激发荧光粉发出可见光。
相比于白炽灯的发光原理,节能灯的光能发射更加高效,光线更加柔和均匀。
而且,节能灯的光能发射过程中并不会产生过多的热量,这也是其节能的一个重要原因。
最后,节能灯的节能控制是通过智能电路来实现的。
现代的节能灯大多配备了智能控制芯片,能够根据环境的亮度和人体活动来自动调节光线的亮度,从而达到节能的效果。
在无人活动或环境光线充足时,节能灯会自动降低亮度或者关闭部分光源,以减少能量的消耗。
这种智能节能控制方式不仅方便实用,还能够有效地降低能源浪费。
综上所述,节能灯的工作原理主要包括电能转换、光能发射和节能控制三个方面。
通过高效的电能转换、光能发射和智能的节能控制,节能灯能够实现高效节能的照明效果,为人们的生活和工作提供了便利,也为环保节能事业做出了积极的贡献。
希望通过对节能灯工作原理的了解,能够更好地推广和应用节能灯,共同为节能减排事业贡献力量。

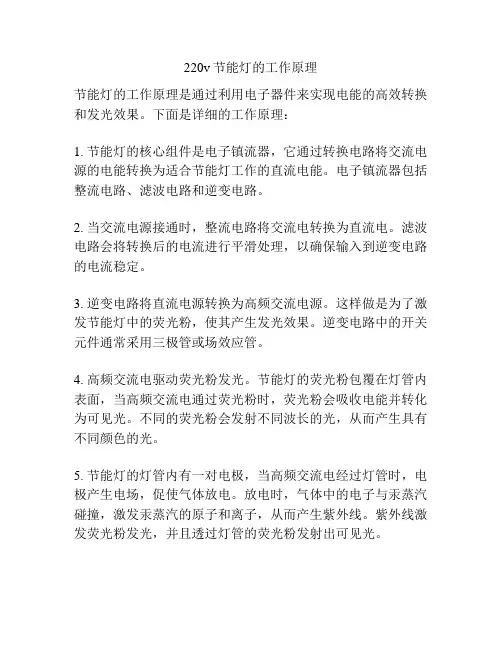

220v节能灯的工作原理
节能灯的工作原理是通过利用电子器件来实现电能的高效转换和发光效果。
下面是详细的工作原理:
1. 节能灯的核心组件是电子镇流器,它通过转换电路将交流电源的电能转换为适合节能灯工作的直流电能。
电子镇流器包括整流电路、滤波电路和逆变电路。
2. 当交流电源接通时,整流电路将交流电转换为直流电。
滤波电路会将转换后的电流进行平滑处理,以确保输入到逆变电路的电流稳定。
3. 逆变电路将直流电源转换为高频交流电源。
这样做是为了激发节能灯中的荧光粉,使其产生发光效果。
逆变电路中的开关元件通常采用三极管或场效应管。
4. 高频交流电驱动荧光粉发光。
节能灯的荧光粉包覆在灯管内表面,当高频交流电通过荧光粉时,荧光粉会吸收电能并转化为可见光。
不同的荧光粉会发射不同波长的光,从而产生具有不同颜色的光。
5. 节能灯的灯管内有一对电极,当高频交流电经过灯管时,电极产生电场,促使气体放电。
放电时,气体中的电子与汞蒸汽碰撞,激发汞蒸汽的原子和离子,从而产生紫外线。
紫外线激发荧光粉发光,并且透过灯管的荧光粉发射出可见光。
通过以上工作原理,节能灯可以在较低的功率下产生较大的发光效果,从而实现能效的提升和节能的目的。

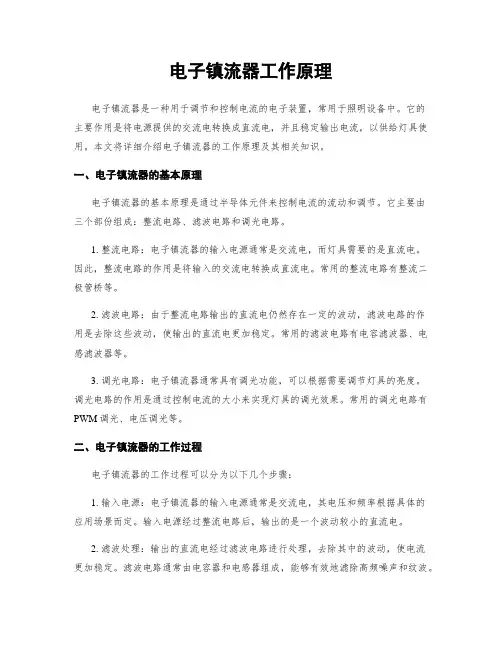

电子镇流器工作原理电子镇流器是一种用于调节和控制电流的电子装置,常用于照明设备中。
它的主要作用是将电源提供的交流电转换成直流电,并且稳定输出电流,以供给灯具使用。
本文将详细介绍电子镇流器的工作原理及其相关知识。
一、电子镇流器的基本原理电子镇流器的基本原理是通过半导体元件来控制电流的流动和调节。
它主要由三个部份组成:整流电路、滤波电路和调光电路。
1. 整流电路:电子镇流器的输入电源通常是交流电,而灯具需要的是直流电。
因此,整流电路的作用是将输入的交流电转换成直流电。
常用的整流电路有整流二极管桥等。
2. 滤波电路:由于整流电路输出的直流电仍然存在一定的波动,滤波电路的作用是去除这些波动,使输出的直流电更加稳定。
常用的滤波电路有电容滤波器、电感滤波器等。
3. 调光电路:电子镇流器通常具有调光功能,可以根据需要调节灯具的亮度。
调光电路的作用是通过控制电流的大小来实现灯具的调光效果。
常用的调光电路有PWM调光、电压调光等。
二、电子镇流器的工作过程电子镇流器的工作过程可以分为以下几个步骤:1. 输入电源:电子镇流器的输入电源通常是交流电,其电压和频率根据具体的应用场景而定。
输入电源经过整流电路后,输出的是一个波动较小的直流电。
2. 滤波处理:输出的直流电经过滤波电路进行处理,去除其中的波动,使电流更加稳定。
滤波电路通常由电容器和电感器组成,能够有效地滤除高频噪声和纹波。
3. 调光功能:电子镇流器通常具有调光功能,可以根据需要调节灯具的亮度。
调光电路根据输入的控制信号,通过改变电流的大小来实现调光效果。
常用的调光方法有PWM调光和电压调光。
4. 输出电流:经过整流和滤波处理后,电子镇流器输出的是一个稳定的直流电流。
这个直流电流经过电子镇流器的输出端口,供给灯具使用。
输出电流的大小和稳定性对于灯具的亮度和寿命都有重要影响。
三、电子镇流器的优势和应用1. 节能:相比传统的电感镇流器,电子镇流器具有更高的能量转换效率,能够更好地利用电能,从而实现节能的目的。

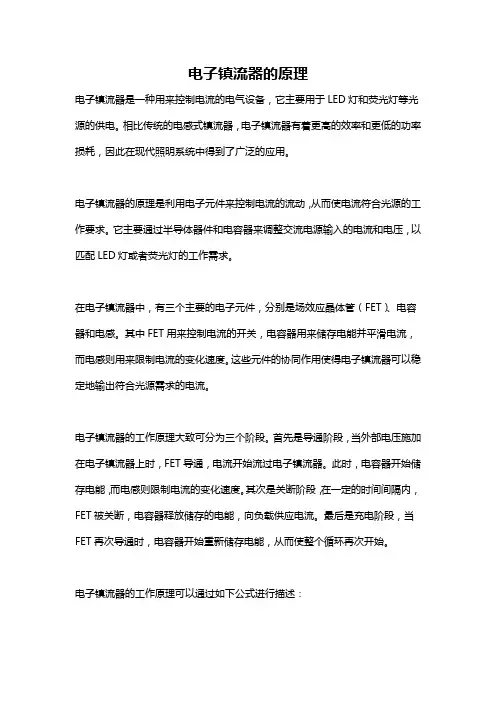

电子镇流器的原理电子镇流器是一种用来控制电流的电气设备,它主要用于LED灯和荧光灯等光源的供电。
相比传统的电感式镇流器,电子镇流器有着更高的效率和更低的功率损耗,因此在现代照明系统中得到了广泛的应用。
电子镇流器的原理是利用电子元件来控制电流的流动,从而使电流符合光源的工作要求。
它主要通过半导体器件和电容器来调整交流电源输入的电流和电压,以匹配LED灯或者荧光灯的工作需求。
在电子镇流器中,有三个主要的电子元件,分别是场效应晶体管(FET)、电容器和电感。
其中FET用来控制电流的开关,电容器用来储存电能并平滑电流,而电感则用来限制电流的变化速度。
这些元件的协同作用使得电子镇流器可以稳定地输出符合光源需求的电流。
电子镇流器的工作原理大致可分为三个阶段。
首先是导通阶段,当外部电压施加在电子镇流器上时,FET导通,电流开始流过电子镇流器。
此时,电容器开始储存电能,而电感则限制电流的变化速度。
其次是关断阶段,在一定的时间间隔内,FET被关断,电容器释放储存的电能,向负载供应电流。
最后是充电阶段,当FET再次导通时,电容器开始重新储存电能,从而使整个循环再次开始。
电子镇流器的工作原理可以通过如下公式进行描述:V = L(di/dt) + Ri + 1/C∫i dt在这个公式中,V代表电子镇流器的输入电压,L代表电感的感值,R代表电子镇流器的内阻,C代表电容器的容值,i代表电流,t代表时间。
通过这个公式,可以看出电子镇流器是通过电感和电容器的协同作用来稳定地输出符合光源需求的电流。
除了基本的工作原理外,电子镇流器还有一些特殊的功能和保护功能。
比如过压保护、过流保护和短路保护等,这些保护功能可以有效地保护电子镇流器和光源不受电网突发故障的影响,提高了整个照明系统的可靠性。
总之,电子镇流器是一种使用电子元件来控制电流的电气设备,它通过场效应晶体管、电容器和电感的协同作用,稳定地输出符合光源需求的电流。
同时,电子镇流器还具有一些特殊的保护功能,可以有效地保护电子镇流器和光源不受电网突发故障的影响。

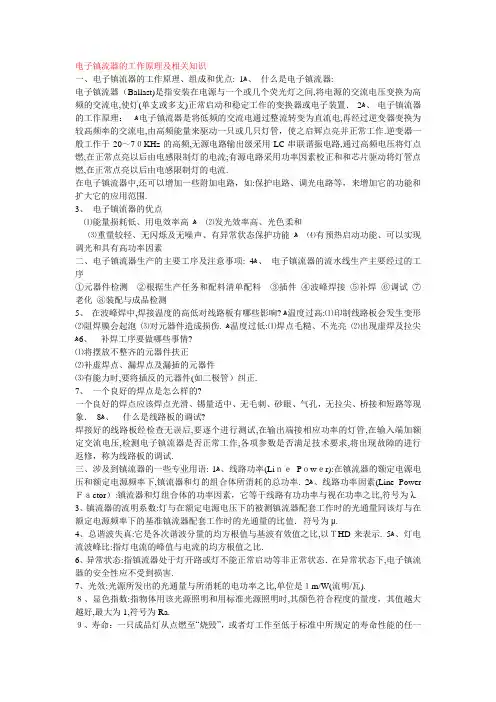

电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点: ﻫ1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.ﻫ2、电子镇流器的工作原理:ﻫ电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高ﻫ⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能ﻫ⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项: ﻫ4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响? ﻫ温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤. ﻫ温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖ﻫ6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.ﻫ8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语: ﻫ1、线路功率(LinePower):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. ﻫ2、线路功率因素(Line Power Factor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示. ﻫ5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/m2 (坎德拉/米2 ),1m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1cd/ m2 . ﻫﻫﻫﻫﻫﻫﻫ电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.ﻫ一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.ﻫ3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.ﻫ5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器:半自动波峰接机、SC280S半自动切脚机、SG250磨刀机. ﻫ7、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵.调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.ﻫ⑶.在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的1/2处,用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温. ﻫ⑸. 打开冷却、排烟电源开关,检查冷风出口,烟雾出口是否有气流出来.ﻫ⑹. 将机械手移至焊锡槽上方,压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同. ﻫ8、半自动波峰焊机操作方法ﻫ⑴.将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束. ﻫ⑶.将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干. ﻫ⑷.将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟,上下移动必须缓慢.ﻫ⑸. 拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上.ﻫ9、操作过程中要注意的几点:ﻫ⑴.助焊剂为易燃物品,禁止靠近烟火. ﻫ⑵. 手不得伸入机器内部,必须注意熔锡槽内带有高温. ﻫ⑶.在遇到停电时,必须要关闭电源开关,防止机器损坏. ﻫ⑷.锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作. ﻫ10、SC280S半自动切脚机的使用方法:⑴.调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖. ﻫ⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1~0.3毫米.调节轨道支承座.ﻫ⑶.切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动. ﻫ⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片. ﻫ三、补焊人员的工作11、工作中要注意的几点:项目及注意事项: ﻫ⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊.⑵.知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶.剪脚的时候不能将引脚对准别人或自己,防止意外事故发生. ﻫﻫ四、调试人员的工作项目及注意事项: ﻫ12、电子镇流器调试步骤: ﻫ⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短.⑵. 在排除了以上所叙述的情况后,可以进行通电测试.把电路板按规定要求与调试架子(夹子)连接好,打开电源开关,慢慢上调调压器电压(在100V以内,电流表应有反应)至130V,灯应正常点亮.把电压上调至250V,用万用表直流1000V档测量三极管Uce两端电压,应在规定的范围内.(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后,在电压为220V时候观察其工作电流,工作电流应在规定的范围内. ﻫ⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关,观察电流表指数,该电流为“启动电流”,启动电流应在规定的范围内.观察启动电流的时间不应该超过2S,观察完毕马上将电源开关关闭.⑸. 将电压重新上调到250V,在电源开关关闭的前提下,将镇流器输出双边短路,将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮.将电压下调至0V,关闭电源开关,将镇流器取下,至此调试完毕.(250V短路打冲击的速度一定要快,不需要观察任何参数)ﻫ五、组装人员的工作项目及注意事项:13、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库. ﻫ14、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.ﻫ⑵.在装线路板的时候必须安放绝缘膜,要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷.成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修.ﻫﻫ电子元件测试的方法及标准ﻫ由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:ﻫ2.1、印制线路板是否是阻燃材料,一般来说,用阻燃材料制作的线路板上会印有红色的字符.ﻫ查板材的型号、厚度及尺寸是否符合要求,对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨,绿色阻焊膜应密致均匀、无明显缺陷(一般采用目测法).2.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位(可以用3~10倍放大镜观察).ﻫ打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插).2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象.ﻫ二、接线端子1、接线端子是电子镇流器上输入输出的端子,是一个比较重要的元件,对于接线端子我们主1.1、仔细观察接线端子的外壳有无明显的缺陷,如:塑料外壳不完整、要检查以下几个方面: ﻫ外壳变形、缺少引脚,出现这些问题的要筛选出来.三、二极管1、二极管是由PN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N4007和FR107,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分.ﻫ2、整流二极管的主要参数:最高反向工作电压峰值IN4007二极管指标要求:耐压1000VﻫFR107二极管指标要求:耐压800V ﻫ四、电阻1、电流通过导体时,导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(kΩ)、兆欧(MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻,如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻.ﻫ3、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致,不合格的要筛选出来.4、电阻的性能参数主要有四个:标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值: ﻫ颜色有效数字倍率电阻值允许偏差ﻫ银- 0.01(K)±10%金- 0.1(J)±5%黑0 1-棕1 10(F)±1% ﻫ红210²(G)±2%橙3 10³-黄4104-绿 5 105 (D)±0.5% ﻫ蓝6 106(H)±0.2%紫7107(B)±0.1% ﻫ灰8 108ﻫ白9 109ﻫ无- (M)±20% ﻫﻫ小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.ﻫﻫﻫ第一位色带(黄) 第一位色带(紫)第二位色带(紫) 第二位色带(蓝)ﻫ倍率(黑) 第三位色带(灰)允许偏差(金) 倍率(金)ﻫ允许偏差(棕)R=47×1Ω±5%=47Ω±5%R=768×0.1Ω±1%=76.8Ω±1% ﻫ5、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置(例如:测330kΩ的电阻,应选择万用表的2MΩ档).值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容ﻫ1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极,用来储存电荷. ﻫ2、电容的基本单位:电容的基本单位是法拉(F),常用的单位有uF(微法)、nF(纳法)、pF(皮法).1F=106uF=109nF=1012 pF ﻫ3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚,长脚是正极,短脚是负极).ﻫ4、电容的主要性能参数是:标称电容量和允许偏差、耐压(抗电强度)、电容的损耗、温度系数. ﻫ5、电容的表示方法:母与数字混合表示:3n3=3.3nF=3300pF ﻫ三位数字表示,前两位是有效数字,第三位是10的冥即容量中尾数零的个数,单位是pF:102=10×10²pF=1nF472=4700pF=4.7nF ﻫ473=47000pF=47nF=0.047uFﻫﻫ6、电容的允许偏差表示方法,可以用等级方法表示: ﻫﻫ等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±2%±5%±10% ±20% ﻫﻫ对于一般电容,也可以用字母表示: 字母J K M Nﻫ允许偏差±5% ±10% ±20% ±30% ﻫﻫ对于一些精密的电容,用字母表示的含义:字母 B C P F A G H ﻫ允许偏差±0.1% ±0.25% ±0.625%±1%±1.25% ±2%±1、替换前后的电路图:2.5% ﻫﻫﻫT5荧光灯替换支架替换前后的电路形式变化ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在8W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的1/4左右,根据专业测试仪器测试,损耗为1W左右. ﻫ四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ1、电子镇流器输入电源最好断开. ﻫ2、电子镇流器输出的4条灯脚线条线,附加说明:ﻫﻫ全部与电子镇流器断开.3、最终的接线如上图2所示. ﻫ4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图2一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤.温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:1、线路功率(Line Power):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.2、线路功率因素(Line PowerFactor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/ m2(坎德拉/米2 ),1m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cd/ m2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器:半自动波峰接机、SC280S半自动切脚机、SG250磨刀机.7、半自动波峰焊机使用前的安装与调试⑴.将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵.调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶.在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的1/2处,用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸.打开冷却、排烟电源开关,检查冷风出口,烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方,压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.8、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶.将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟,上下移动必须缓慢.⑸.拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上.9、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部,必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏.⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SC280S半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1~0.3毫米.调节轨道支承座.⑶.切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷.锁紧带锁脚轮使机器不易移动.⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:11、工作中要注意的几点:⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊.。

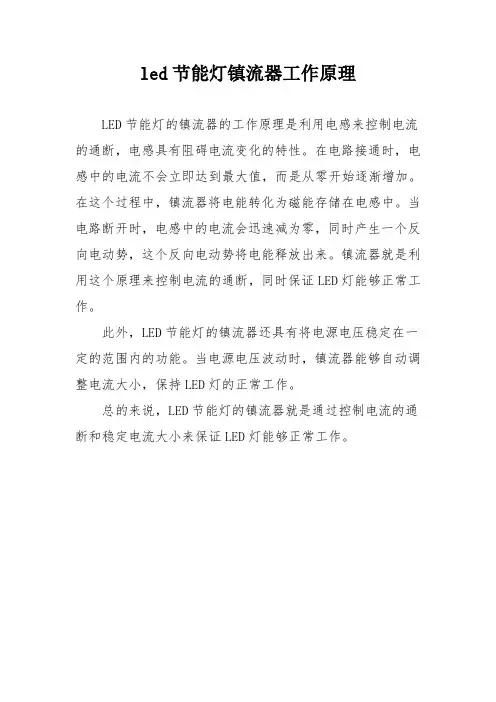

led节能灯镇流器工作原理
LED节能灯的镇流器的工作原理是利用电感来控制电流的通断,电感具有阻碍电流变化的特性。
在电路接通时,电感中的电流不会立即达到最大值,而是从零开始逐渐增加。
在这个过程中,镇流器将电能转化为磁能存储在电感中。
当电路断开时,电感中的电流会迅速减为零,同时产生一个反向电动势,这个反向电动势将电能释放出来。
镇流器就是利用这个原理来控制电流的通断,同时保证LED灯能够正常工作。
此外,LED节能灯的镇流器还具有将电源电压稳定在一定的范围内的功能。
当电源电压波动时,镇流器能够自动调整电流大小,保持LED灯的正常工作。
总的来说,LED节能灯的镇流器就是通过控制电流的通断和稳定电流大小来保证LED灯能够正常工作。
电子日光灯工作原理
电子日光灯是一种利用电子元件驱动的节能照明设备。
其工作原理是通过电子镇流器将电能转换为电子能量,进而激发荧光粉发光。
电子镇流器是电子日光灯的关键组件之一,通常由集成电路和其他电子元件组成。
它的作用是将交流电源转换为适合日光灯工作的直流电流。
当交流电源通过电子镇流器时,电子镇流器内部的集成电路将电流进行整流和变换操作。
它会将交流电源的频率提高到几十千赫兹,然后将其转换为高频脉冲信号。
这些高频脉冲信号将被传送到荧光灯管两端的电极。
荧光灯管内部涂有荧光粉,当高频脉冲信号通过电极时,它们会激发荧光粉发光。
同时,电子镇流器还会通过电子元件对荧光灯管进行调节和保护。
例如,它可以控制电流大小,使得荧光管发出更强或更弱的光线;还可以保护荧光管不受过电流或过电压的损害。
通过这种工作原理,电子日光灯可以高效地将电能转换成光能,比传统的日光灯更加节能和环保。
它还具有启动速度快、亮度稳定、寿命长等优点,因此被广泛应用于室内照明领域。
节能灯电子镇流器原理
节能灯电子镇流器是一种用于给节能灯供电的装置,它能够将交流电转化为恰当的直流电,并且可以控制电流的大小以满足节能灯的工作要求。
节能灯电子镇流器的原理主要包括以下几个方面:
1. 整流:电子镇流器首先将交流电转换为直流电,这是通过整流电路实现的。
整流电路通常由电桥、二极管等元件组成,可以将交流电转变为纯粹的直流电。
2. 滤波:由于整流后的直流电仍然存在一定的脉动,为了使电压更加稳定,电子镇流器需要对直流电进行滤波处理。
滤波电路一般由电容器组成,其作用是通过存储电荷来平滑电流的脉动。
3. 变压器:为了适应节能灯的工作电压要求,电子镇流器通常还包括一个变压器。
变压器能够调整输出电压的大小,确保电能以适当的电压供给节能灯。
4. 开关管:电子镇流器中还有一个重要的元件是开关管,也被称为MOS管。
开关管的作用是控制电流的通断,进而调整电流的大小。
开关管被电路控制器以一定的频率开关,使得电流以脉冲的形式传输。
5. 控制器:电子镇流器的控制器主要负责检测和控制开关管的开关频率和占空比,从而精确调节输出电流的大小。
控制器通常由微处理器或其他控制芯片组成,能够根据输入电压和输出
负载自动调整工作参数。
通过以上原理的组合,节能灯电子镇流器可以将交流电高效地转换为直流电,并且能够控制电流的大小以实现对节能灯的供电要求。
这种镇流器具有高效、稳定、可控的特点,广泛应用于各种节能灯的驱动电路中。
电子镇流器工作原理电子镇流器是一种用于调节和稳定电流的电子设备,常用于照明系统中。
它的主要功能是将交流电转换为直流电,并通过控制电流的大小和波形来保持稳定的电流输出。
下面将详细介绍电子镇流器的工作原理。
1. 交流电输入电子镇流器通常接收交流电作为输入。
交流电是一种周期性变化的电流,其方向和大小会随时间而变化。
电子镇流器需要将这种交流电转换为稳定的直流电供应给负载。
2. 整流首先,交流电需要经过整流过程,将其转换为单向的直流电。
这可以通过使用整流桥或者其他整流电路来实现。
整流过程中,交流电的负半周期和正半周期分别被转换为相同方向的直流电。
3. 滤波经过整流后的直流电仍然存在一些波动,这会对负载产生不稳定的电流输出。
因此,滤波过程非常重要,它通过使用电容器或者电感器来平滑直流电的波动。
电容器可以存储电荷并平衡电压,而电感器可以稳定电流。
通过合理选择电容器和电感器的参数,可以实现更稳定的直流电输出。
4. 控制电流电子镇流器的关键部份是控制电流的大小和波形。
这通常通过调整开关管的开关时间和频率来实现。
开关管的开关时间和频率决定了电流的大小和波形。
通过精确控制开关管的开关时间和频率,可以实现稳定的电流输出。
5. 反馈控制为了确保电流输出的稳定性,电子镇流器通常配备了反馈控制系统。
这个系统会监测电流输出,并根据需要调整开关管的开关时间和频率。
当电流输出偏离设定值时,反馈控制系统会自动调整开关管的工作状态,以使电流恢复到设定值。
6. 保护功能电子镇流器还通常具有一些保护功能,以保护电子设备和负载免受损坏。
例如,过流保护可以在电流超过额定值时自动切断电流输出。
过温保护可以在温度过高时自动降低电流输出或者切断电流。
这些保护功能可以提高电子镇流器的可靠性和安全性。
总结:电子镇流器通过整流、滤波、控制电流和反馈控制等步骤将交流电转换为稳定的直流电供应给负载。
它的工作原理涉及多个关键组件,如整流器、滤波器、开关管和反馈控制系统。
电子镇流器工作原理一、引言电子镇流器是一种用于控制电流流动的电子设备,广泛应用于照明领域。
它能够提供稳定的电流输出,延长灯具寿命,提高能源利用率。
本文将详细介绍电子镇流器的工作原理。
二、电子镇流器的组成电子镇流器主要由以下几个部分组成:1. 输入电路:负责接收交流电源的输入,并进行必要的电压和频率变换。
2. 整流电路:将交流电源转换为直流电源。
3. 滤波电路:消除直流电源中的纹波,并提供稳定的直流电压。
4. 逆变电路:将直流电压转换为高频交流电压。
5. 控制电路:控制逆变电路的开关,实现对输出电流的精确控制。
6. 输出电路:将高频交流电压转换为恒定的电流输出,供给灯具使用。
三、电子镇流器的工作原理电子镇流器的工作原理可以分为以下几个步骤:1. 输入电路接收交流电源的输入,并通过变压器将电压变换为适合电子镇流器工作的电压。
同时,输入电路还会对输入电源进行滤波和稳压处理,以确保电子镇流器的正常工作。
2. 整流电路将变压器输出的交流电源转换为直流电源。
这一步骤通常使用整流桥来实现,将交流电源转换为脉冲直流电源。
3. 滤波电路对直流电源进行滤波处理,消除直流电源中的纹波,并提供稳定的直流电压。
滤波电路通常由电容器和电感器组成,能够将脉冲直流电源转换为平稳的直流电压。
4. 逆变电路将直流电压转换为高频交流电压。
逆变电路通常由MOSFET或IGBT等开关元件组成,通过开关的控制,将直流电压转换为高频交流电压。
5. 控制电路对逆变电路的开关进行精确控制,以实现对输出电流的精确控制。
控制电路通常由微处理器或专用的控制芯片组成,能够根据用户的需求调整输出电流的大小。
6. 输出电路将高频交流电压转换为恒定的电流输出,供给灯具使用。
输出电路通常由电感器和电容器组成,能够将高频交流电压转换为稳定的电流输出。
四、电子镇流器的优势相比传统的磁性镇流器,电子镇流器具有以下几个优势:1. 高效节能:电子镇流器能够提供稳定的电流输出,减少能量的浪费,提高能源利用效率。
电子镇流器工作原理电子镇流器是一种用于控制电流的电子设备,主要用于改善电力系统的效率和稳定性。
它的工作原理基于电子器件的调节和控制,通过改变电流的波形和频率来实现电力系统的优化。
1. 电子镇流器的基本原理电子镇流器主要由半导体器件、电容器和电感器组成。
其基本原理是通过半导体器件的开关控制,将输入电源的交流电转换为稳定的直流电输出。
具体来说,电子镇流器通过以下几个步骤实现电流的调节和控制:- 整流:电子镇流器首先将交流电源转换为直流电源。
这一步骤通常使用整流电路来完成,其中包括二极管等器件,将交流电转换为单向的直流电。
- 滤波:在经过整流后,输出的直流电还会存在一些波动和纹波。
为了使输出电流更加稳定,电子镇流器会使用电容器进行滤波,减小纹波的幅度,使输出电流更加平滑。
- 调压:电子镇流器还可以通过调整开关器件的开关频率来实现电流的调节。
通过改变开关的占空比,可以控制输出电流的大小。
当需要输出较大电流时,开关频率会增加,从而提高输出电流的平均值。
2. 电子镇流器的优点电子镇流器相比传统的电阻式镇流器具有许多优点,主要包括以下几个方面:- 高效率:电子镇流器能够通过调整开关器件的频率和占空比,提高电力系统的效率。
相比传统的电阻式镇流器,电子镇流器的能量损耗更小,能够更有效地利用电能。
- 稳定性:电子镇流器能够通过滤波电路和调压控制,使输出电流更加稳定。
它能够抵抗电网电压的波动和干扰,保持输出电流的稳定性。
- 节能环保:由于电子镇流器的高效率,它能够减少能源的浪费,降低电力系统的能耗。
同时,电子镇流器不会产生有害物质和电磁辐射,对环境更加友好。
3. 电子镇流器的应用领域电子镇流器广泛应用于各个领域,主要包括以下几个方面:- 照明领域:电子镇流器可以用于LED灯具的驱动,通过调节电流和电压,实现对LED灯的亮度和色温的控制。
- 工业领域:电子镇流器可以用于工业电机的控制,通过调节电流和频率,实现对电机的转速和扭矩的控制。
电子镇流器工作原理电子镇流器是一种用于控制和稳定电流的装置,常用于照明和电力设备中。
它的主要功能是将交流电转换为直流电,并提供恒定的电流输出。
下面将详细介绍电子镇流器的工作原理。
1. 电子镇流器的组成电子镇流器由以下几个主要部分组成:- 整流器:将交流电转换为直流电。
- 滤波器:用于去除直流电中的脉动成分,使电流更加稳定。
- 控制电路:用于控制电流的大小和稳定性。
- 电流调节器:根据控制电路的信号调节输出电流。
2. 工作原理电子镇流器的工作原理可以分为以下几个步骤:- 步骤1:交流电输入电子镇流器首先接收来自电源的交流电输入。
交流电的频率通常为50Hz或60Hz。
- 步骤2:整流交流电经过整流器,将交流电转换为直流电。
整流器通常采用半导体器件,如二极管或晶体管。
- 步骤3:滤波直流电经过滤波器,去除直流电中的脉动成分。
滤波器通常由电容器和电感器组成,能够平滑输出电流。
- 步骤4:控制电路电子镇流器的控制电路用于控制电流的大小和稳定性。
它通常由微处理器或其他电子元件组成,能够根据需要调节输出电流。
- 步骤5:电流调节器根据控制电路的信号,电流调节器调节输出电流的大小。
它可以通过改变电流的频率、脉宽或幅度来实现。
- 步骤6:恒定电流输出经过控制电路和电流调节器的调节,电子镇流器能够提供恒定的电流输出。
这种恒定的电流可以用于驱动照明灯具、电机或其他电力设备。
3. 优点和应用电子镇流器相比传统的电感式镇流器具有以下优点:- 节能:电子镇流器能够提供更高的效率,减少能源浪费。
- 轻巧:相比电感式镇流器,电子镇流器体积更小,重量更轻。
- 调光性能好:电子镇流器能够实现更精确的调光效果。
- 寿命长:电子镇流器的寿命通常比电感式镇流器更长。
电子镇流器广泛应用于照明领域,如家庭照明、商业照明和街道照明等。
此外,它还可以用于电力设备中,如电动机驱动、电源供应等。
总结:电子镇流器是一种用于控制和稳定电流的装置,通过整流、滤波、控制电路和电流调节器等部分的协同工作,将交流电转换为恒定的直流电输出。
节能灯电子镇流器工作原理这几年来,电子镇流荧光灯行业持续大发展,产品水平不断提高,中国在世界上作为节能灯大国的地位已经确立;中国还要进一步成为节能灯强国,这就需要对产品技术和相应的技术基础理论进行进一步的探索。
在对灯用三极管损坏机理的深入研讨中,笔者感到这以前对荧光灯电子镇流工作原理的描述越来越满足不了需要,甚至其中还有谬误之处,有必要对其进行更深入仔细的研究探讨。
为避免复杂的数学推导,本文用较多的实测波形图加以说明。
电子镇流器工作最基本的原理是把50HZ 的工频交流电,变成20-50KHZ 的较高频率的交流电,半桥串联谐振逆变电路中上下两个三极管在谐振回路电容、电感、灯管、磁环的配合下轮流导通和截止,把工频交流电整流后的直流电变成较高频率的交流电。
但是,具体工作过程中,不少书刊上把谐振回路电容充放电作为主要因素来描述,甚至认为“振荡电路的振荡频率是由振荡电路充放电的时间常数决定的”。
我们感到谐振回路电容充电和放电是变流过程中的一个重要因素,但是,振荡电路的振荡频率却不能说就是由振荡电路的充放电时间常数决定的,电路工作状态下可饱和脉冲变压器(磁环)磁导率变化曲线的饱和点和三极管的存储时间ts 是工作周期的重要决定因素。
三极管开关工作的具体过程中,不少书刊认为“基极电位转变为负电位”使导通三极管转变为截止,”T1(磁环)饱和后,各个绕组中的感应电势为零”“VT1 基极电位升高VT2 基极电位下降”;我们认为实际工作情况不是这样的。
一、三极管开关工作的三个重要转折点:1、三极管怎样由导通转变为截止——第一个转折点:不管是图1 用触发管DB3 产生三极管的起始基极电流Ib,还是基极回路带电容的半桥电路由基极偏置电阻产生三极管VT2 的起始基极电流Ib,三极管的Ib 产生集电极电流Ic,通过磁环绕组感应,强烈的正反馈使Ic 迅速增长,三极管导通,那么三极管是怎样由导通转变为截止的?图1 原理图图2 磁环磁化曲线与三极管Vce、Ic、Ib实践证明,三极管导通后其集电极电流Ic 增长,其导通转变为截止的过程有两个转折点,首先是可饱和脉冲变压器(磁环)磁导率μ的饱和点。
图2 中上面为磁环磁化曲线(B-H)及磁导率μ-H 变化曲线,μ=B/H,所以μ就是B-H 曲线的斜率,开始时μ随着外场H 的增加而增加,当H 增大到一定值时μ达到最大,其最大值为μ-H 曲线的峰值即可饱和脉冲变压器磁导率的峰值。
此后,外场H 增加μ减小。
在电子镇流荧光灯电路中,磁环工作在可饱和状态,它在每次磁化过程中其μ值必须过其峰值。
在初期可饱和脉冲变压器(磁环)磁导率随着Ic 的增长而增长(图2);Ic增长到一定值,可饱和脉冲变压器的磁导率μ过图2 中峰值点,磁环绕组感应电压V 环=-Ldi/dt,而磁环绕组电感量(此公式还说明了磁环尺寸在这方面的作用),也就是说磁环绕组感应电压与可饱和脉冲变压器(磁环)磁导率μ成正比,磁环绕组感应电压V 环过峰值(关于磁环绕组内电流的情况在本文后面说明,这里先以实测波形图说明),三极管基极电流Ib 同步过峰值(图2、图3),图2 下半部分为三极管Vce、Ic、Ib 波形图,图2 上半部分和下半部分有一根垂直的联线,把基极电流Ib 的峰值点和可饱和脉冲变压器的磁导率μ的峰值点联系到了一起,这是外部电路改变三极管工作状态的重要信号点,也就是三极管由导通转变为截止的第一个转折点。
随着V 环的下降Ib 也下降,但这时基区内部的电压仍然是正的,当磁环绕组感应电压V 环低于基区内部的电压时(基区外电路所加电压下降到低于基区内部的电压但仍然是正的),少数的载流子就从基区流出.基极电流反向为负值Ib2(图3 红色曲线2);图3 显示了三极管基极电流Ib 峰值(红色曲线2)和磁环绕组感应电压峰值(兰色曲线1)是同步的,过峰值后基极电流反向为负值。
在这期间,基区电流(称为IB2)是负,但是 VCE 维持在饱和压降VCEsat(图4 兰色曲线1),而IC 电流正常流动(图4 红色曲线2),这时期对应存储时间(Tsi)。
在这段时间Vbe 始终是正的,但是基区电流(称为IB2)是负的。
有的书上说导通管的关闭是因为其基极电位转变为负电位,也有的书上说“T1(磁环)饱和后,各个绕组中的感应电势为零”,这不符合实际情况,从波形图上我们可以清楚地看到这段时间Vbe 始终是正的。
导通管的基极电位转变为负电位是在Ic 存储结束,流过磁环绕组的电流达到峰值-Ldi/dt 等于零的时刻之后,而不是在Ic 存储刚开始的时刻。
图3磁环绕组感应电压V环及三极管基极电流Ib图4三极管电压Vce及基极集电极电流IbIc不少书刊说导通管的关闭是因为其基极电位转变为负电位,这里多加几幅插图加以说明。
从图5可以看到在整个三极管集电极电流Ic导通半周期内,其基极电压Vbe都是正的,一直到Ic退出饱和开始下降;从图6可以看到在整个三极管集电极电流Ic导通半周期内,其磁环绕组感应电压V环也都是正的,一直到Ic退出饱和开始下降才开始下降变负。
图5三极管集电极电流Ic及基极电压Vbe图6三极管集电极电流Ic及磁环绕组感应电压V环比较图5和图6可以看到在三极管集电极电流Ic接近最大值,也就是三极管进入存储工作阶段时Vbe>V环,这也可以用来解释IB2是负值的原因。
基极电流反向为负值是因为三极管进入存储工作阶段时Vbe>V环,但是,由于V环是正的,而不是负的,所以基极电流反向电流是“流”出来的,而不是“抽”出来的。
磁环次级绕组电压是由流经电感的电流-di/dt 所决定,过零点在峰值点,即电流平顶点(图7);经过电感流向灯管的电流IL,在磁环绕组和扼流电感上产生感应电压,其过零点为IL 的峰值顶点(di/dt=0)(图8),这里也可以看到V 环变负的真正时间。
图7 磁环次级绕组电流及两端电压图8 电感电流及两端电压VL2、三极管从存储结束退出饱和,到三极管被彻底关断(tf):第二个转折点及第三个转折点(1)、三极管进入存储时间阶段,Ib 变为负值并一直维持(图4 绿色曲线A);三极管存储结束退出饱和:当Ib 负电流绝对值开始减小的时刻(图4 绿色曲线A),也就是Ic 存储结束开始减小(图4 红色曲线2),Vce 离开饱和压降Vcesat开始上升的时刻(图4 兰色曲线1),这也就是三极管由导通转变为截止的第二个转折点。
整个过程也由两部分组成,开始很快降低,后面还有很长一段电流很小的拖尾。
当没有残余电荷在基区里面时,IB2衰减到零,而IC也为零,这是下降时间,三极管被彻底关断,BC结承担电路电源电压,一般应为310V左右(图4绿色曲线A上毛刺对应的时刻兰色曲线1Vce值为314V))。
也就是三极管由导通转变为截止的第三个转折点。
在第二个转折点到第三个转折点之间这段时间,Vce离开饱和压降Vcesat,开始上升到电路电源电压。
(图4兰色曲线1)(2)、电感电流IL 与上下两个三极管集电极电流Ic1、Ic2 的关系,C3R2 的作用(关断过程之二):在第二个转折点与第三个转折点之间Ic1Ic2 的波形有一个缺口,IL 波形没有缺口图9 上管集电极电流Ic1 与下管集电极电流Ic2 之间的缺口图10 流过R2C3 的电流和Vce 电压波形三极管Ic 存储结束,电流开始快速下降,后面还有很长一段电流很小的拖尾;在这个时候另一个三极管仍然是截止的,还没有开始导通,这样就会造成一个电流缺口(图9)。
但是电感L 上的电流是不可能中断的,这个缺口由上管CE之间的R2C3 的充放电电流来填补(图10)。
上管从Ic 存储结束,Vce 开始上升,整个过程也有二部分组成,开始很快降低,后面还有很长一段电流很小的拖尾,Vce 从零上升到310V,C3 也得充电到310V,其充电电流即为填补缺口的那部分电流(图10),电感L 中的电流得以平滑过渡。
Vce 从零上升到310V,C3 也得以充电到310V 的那一时刻,其充电电流被关断。
VT1 从截止转为导通时,R2C3 放电,其放电电流填补电流缺口。
对于这一点,有的书上是这样说的:“C3R2 组成相位校正网络,使输出端产生的基频电压同相”说的应该就是这个意思。
R2C3 的存在,实际上也避免了两个三极管电流的重叠,即一个三极管尚未关断,另一个三极管已经导通,所谓“共态导通”的问题,提供了一个“死区时间”。
3、三极管是怎样由截止转变为导通的?有的书刊上说是三极管基极通过磁环次级绕组“得到正电位的激励信号电压而迅速导通”,实际上三极管Ic 存储结束的这一时刻开始,磁环次级绕组的电压即过零开始变为正电位,但是直到VT2被彻底关断那一刻以前VT1 一直没有开通(图5、图6)。
图5、图6 中可以清楚地看到三极管产生集电极电流Ic 的时刻落后于基极电压Vbe(磁环绕组感应电压V 环)变正的时刻一段时间。
确切地说,三极管产生集电极电流Ic(开始开通)的准确时刻应该是另一个三极管被彻底关断的时刻。
从整个电子镇流荧光灯电路来说,这也就是前面所说三极管由导通转变为截止的第三个转折点。
从时间上来说三极管产生集电极电流Ic(开始开通)的准确时刻也就是R2C3 上的充放电电流终了的时刻,而这个时刻正是另一个三极管被彻底关断的时刻。
从波形图上看,三极管产生集电极电流Ic(开始开通)的时刻,正是电感L两端电压的峰值点(图11)。
另一管Ic 的开通:电感L 中的电流不能突变,而此时Vbe 已为正,三极管产生一个反向电流,此时也正好是电感L 两端电压的峰值点(图11)。
图11 Ic 的开通正好是电感L 两端电压的峰值点图12 BE 并联反向二极管三极管Vce、Ic 波形图为什么在电子镇流荧光灯电路中三极管的上升时间tr 我们不予以关注?从上面对三极管集电极电流Ic 的开通过程就可以得到答案。
在这里,三极管集电极电流Ic 的上升过程不符合三极管的上升时间tr 的定义,因此tr 在这里也就失去了它原来的意义。
由于三极管Ic 存储结束的这一时刻开始,磁环次级绕组的电压即过零开始变为正电位,但是在R2C3 上的充放电电流终了的时刻那一刻以前,正常情况下VT1一直没有开通;必须注意的是,当线路调整不好的时候,这里Ic 会产生一个有害的毛刺。
二、三极管集电极电流Ic 初始值的讨论:带电感负载的开关三极管,在三极管关断时因电感产生反电动势会受到一个高电压。
但是,在目前国内大量采用的电子镇流荧光灯半桥电压反馈电路中,开关三极管电压的选择,是不考虑这个反电动势的;在实际生产中,用世界上最好的示波器去观察,也看不到高于整流滤波后电源电压的波形;对于灯用三极管设计生产厂家来说,三极管的电压参数选取得是否合理,关系到如何真正做到“低成本、高可靠”;如果不切实际地把三极管的电压参数选高了,用户最需要的电流特性就会受到影响。
