快速维修电子镇流器方法办法

电子镇流器的工作原理与常见故障修电子镇流器的工作原理与常见故障修一、概述自GE公司的因曼博士(Inman)等在1938年发明了实际应用的荧光灯，到现在已有近70年的历史。

虽然新型光源不断出现，但在一定的时间范围内，荧光灯作为主要照明光源的地位可能难以改变。

在日光灯发展的过程中，廉价实用的电感镇流器和启辉器，解决了荧光灯的启动与限流问题，对荧光灯迅速发展和普及曾起到过积极推动作用。

然而，时至今日，资源变得越来越紧张了，电感镇流器消耗太多的有色金属使人们一定要想办法用更廉价的电子产品来替代它，电子镇流器在上世纪八十年代应运而生，到目前已经非常普及。

电子镇流器所用元器件少，电路简单，容易制造，并且市场需求量大，是电子爱好者开始创业时的首选产品，有条件的同学，如果打算出去后大干一场的话，也可以考虑先制造电子镇流器。

据我所知在仙桃市，就有几个人在专门制造电子镇流器。

本讲座开办的目的是让同学们关注灯具的变化，了解日光灯电子镇流器的工作原理，学会修理和制造电子镇流器。

二、普通日光灯的缺陷普通日光灯的缺陷除消耗有色金属太多外，其对电能的损耗也是不容忽视的。

电感镇流器的绕组的欧姆损耗和铁芯的涡流损耗较大，约占灯功率损耗的15%左右。

在荧光灯如此普及的今天，电感镇流器所消耗的总能量是十分巨大的。

此外，电感镇流器的功率因数较低，一般为0.5左右，会造成电网的严重污染，电力部门不得不加大功率因数补偿电容，增加了电力成本。

三、电子镇流器的特点电子镇流器的工作原理是将工频(50Hz或60Hz)电源变换成20～50KHz左右高频电源，直接点灯，无需其它限流器件。

与电感镇流器相比，电子镇流器具有以下优点：1、节能：1）照明效率提高普通荧光灯的工作频率为50Hz，其照明高效率因所谓的正电(或负电)降落的存在而很低，当电源频率在1000Hz以上时，这种正电(或负电)降落现象消失。

而电子镇流器工作频率一般都在20一50kHz，不产生正电或负电电位跌落，这就是电子镇流器能提高照明效率的原因。

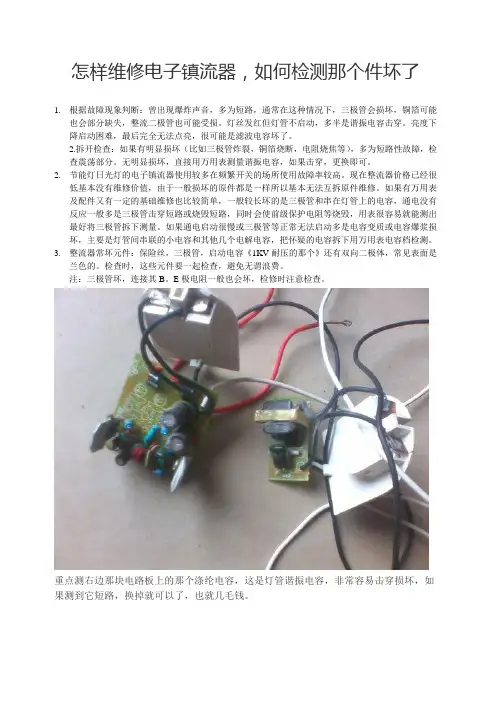

怎样维修电子镇流器，如何检测那个件坏了
1.根据故障现象判断：曾出现爆炸声音，多为短路，通常在这种情况下，三极管会损坏，铜箔可能
也会部分缺失，整流二极管也可能受损。

灯丝发红但灯管不启动，多半是谐振电容击穿。

亮度下降启动困难，最后完全无法点亮，很可能是滤波电容坏了。

2.拆开检查：如果有明显损坏（比如三极管炸裂，铜箔烧断，电阻烧焦等），多为短路性故障，检
查震荡部分。

无明显损坏，直接用万用表测量谐振电容，如果击穿，更换即可。

2.节能灯日光灯的电子镇流器使用较多在频繁开关的场所使用故障率较高。

现在整流器价格已经很
低基本没有维修价值，由于一般损坏的原件都是一样所以基本无法互拆原件维修。

如果有万用表及配件又有一定的基础维修也比较简单，一般较长坏的是三极管和串在灯管上的电容，通电没有反应一般多是三极管击穿短路或烧毁短路，同时会使前级保护电阻等烧毁，用表很容易就能测出最好将三极管拆下测量。

如果通电启动很慢或三极管等正常无法启动多是电容变质或电容爆浆损坏，主要是灯管间串联的小电容和其他几个电解电容，把怀疑的电容拆下用万用表电容档检测。

3.整流器常坏元件：保险丝，三极管，启动电容《1KV耐压的那个》还有双向二极体，常见表面是
兰色的。

检查时，这些元件要一起检查，避免无谓浪费。

注：三极管坏，连接其B。

E极电阻一般也会坏，检修时注意检查。

重点测右边那块电路板上的那个涤纶电容，这是灯管谐振电容，非常容易击穿损坏，如果测到它短路，换掉就可以了，也就几毛钱。

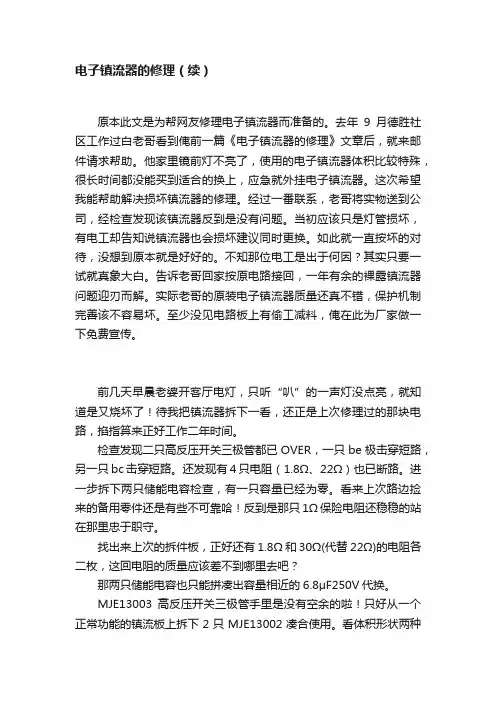

电子镇流器的修理（续）原本此文是为帮网友修理电子镇流器而准备的。

去年9月德胜社区工作过白老哥看到俺前一篇《电子镇流器的修理》文章后，就来邮件请求帮助。

他家里镜前灯不亮了，使用的电子镇流器体积比较特殊，很长时间都没能买到适合的换上，应急就外挂电子镇流器。

这次希望我能帮助解决损坏镇流器的修理。

经过一番联系，老哥将实物送到公司，经检查发现该镇流器反到是没有问题。

当初应该只是灯管损坏，有电工却告知说镇流器也会损坏建议同时更换。

如此就一直按坏的对待，没想到原本就是好好的。

不知那位电工是出于何因？其实只要一试就真象大白。

告诉老哥回家按原电路接回，一年有余的裸露镇流器问题迎刃而解。

实际老哥的原装电子镇流器质量还真不错，保护机制完善该不容易坏。

至少没见电路板上有偷工减料，俺在此为厂家做一下免费宣传。

前几天早晨老婆开客厅电灯，只听“叭”的一声灯没点亮，就知道是又烧坏了！待我把镇流器拆下一看，还正是上次修理过的那块电路，掐指算来正好工作二年时间。

检查发现二只高反压开关三极管都已OVER，一只be极击穿短路，另一只bc击穿短路。

还发现有4只电阻（1.8Ω、22Ω）也已断路。

进一步拆下两只储能电容检查，有一只容量已经为零。

看来上次路边捡来的备用零件还是有些不可靠哈！反到是那只1Ω保险电阻还稳稳的站在那里忠于职守。

找出来上次的拆件板，正好还有1.8Ω和30Ω(代替22Ω)的电阻各二枚，这回电阻的质量应该差不到哪里去吧？那两只储能电容也只能拼凑出容量相近的6.8μF250V代换。

MJE13003高反压开关三极管手里是没有空余的啦！只好从一个正常功能的镇流板上拆下2只MJE13002凑合使用。

看体积形状两种型号差不多，参数也应该只是小有差别。

然后就修理成这样的了，红框内为新换元件：换下的损坏元件：故障分析：从电路图可以看出，本镇流器电路是用两只耐压250V 电容来完成220V交流经桥式整流后的直流储能。

理论上说整流后的直流电压通常在300V左右。

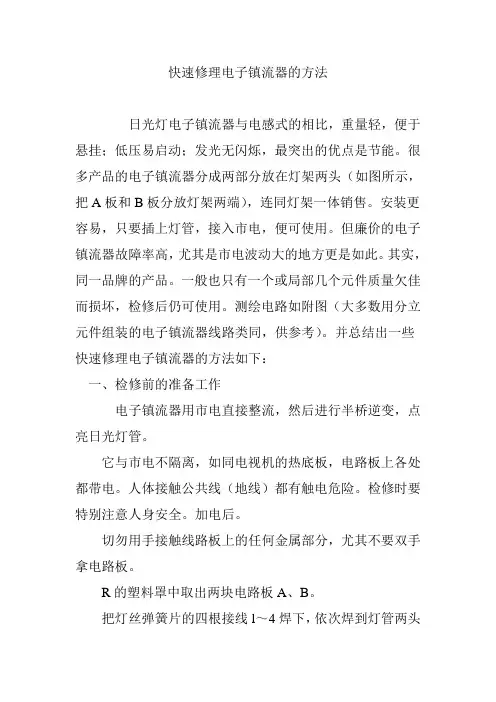

快速修理电子镇流器的方法日光灯电子镇流器与电感式的相比，重量轻，便于悬挂；低压易启动；发光无闪烁，最突出的优点是节能。

很多产品的电子镇流器分成两部分放在灯架两头（如图所示，把A板和B板分放灯架两端），连同灯架一体销售。

安装更容易，只要插上灯管，接入市电，便可使用。

但廉价的电子镇流器故障率高，尤其是市电波动大的地方更是如此。

其实，同一品牌的产品。

一般也只有一个或局部几个元件质量欠佳而损坏，检修后仍可使用。

测绘电路如附图（大多数用分立元件组装的电子镇流器线路类同，供参考）。

并总结出一些快速修理电子镇流器的方法如下：一、检修前的准备工作电子镇流器用市电直接整流，然后进行半桥逆变，点亮日光灯管。

它与市电不隔离，如同电视机的热底板，电路板上各处都带电。

人体接触公共线（地线）都有触电危险。

检修时要特别注意人身安全。

加电后。

切勿用手接触线路板上的任何金属部分，尤其不要双手拿电路板。

R的塑料罩中取出两块电路板A、B。

把灯丝弹簧片的四根接线l～4焊下，依次焊到灯管两头的灯丝引脚上，在市电引入端接上开关SWl和电源插头。

接上SWl是非常必要的。

笔者在维修时发现，不接SWl。

在插接加电过程中，多次损坏电子镇流器，这是因为插接过程中，往往会出现多次通、断的情况。

这样会产生很高的尖脉冲电压击穿易损元件。

二、检修步骤1.日光灯最多的故障是灯管不亮，开灯无任何反应。

首先。

测量R0是否烧断。

R0本身就是起保险作用，一旦过流就会烧断，以免损坏更多的元件。

有的镇流器在R0处接的就是0.5A的保险管。

若R0烧断。

必存在过流故障。

更换R0时在a处断开（见附图），用指针式万用表Rx10k挡测市电引线两端的电阻应为2MΩ以上（R1+R2的串联值）；对调表笔测试，也应一样。

若为∞。

整流桥中有二极管烧断；若小于2MΩ较多，则C1、C2漏电；若此电阻值符合一要求，可加电检修时卸下灯管。

从灯架两头测a、b两点间应有大约300V的直流电压。

但有时一加电就烧断R0。

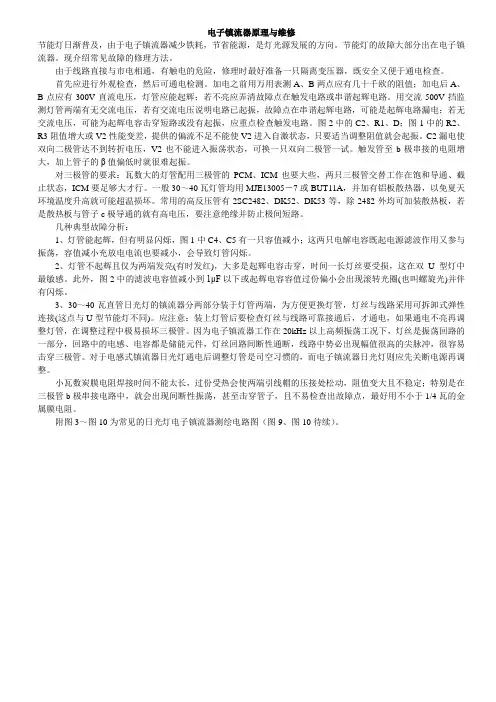

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

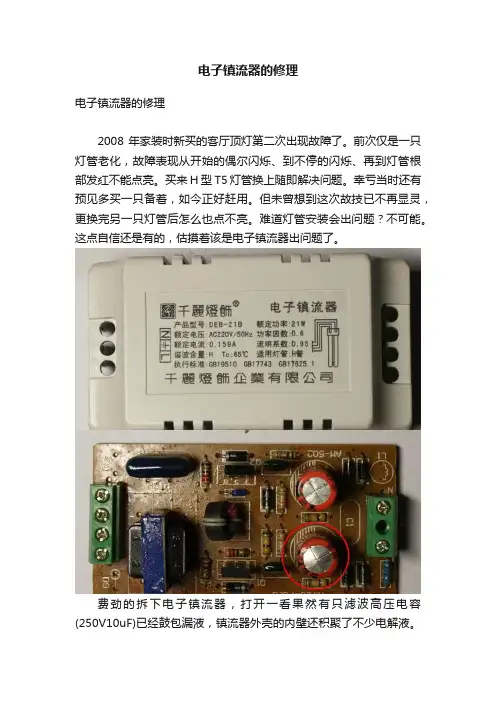

电子镇流器的修理电子镇流器的修理2008年家装时新买的客厅顶灯第二次出现故障了。

前次仅是一只灯管老化，故障表现从开始的偶尔闪烁、到不停的闪烁、再到灯管根部发红不能点亮。

买来H型T5灯管换上随即解决问题。

幸亏当时还有预见多买一只备着，如今正好赶用。

但未曾想到这次故技已不再显灵，更换完另一只灯管后怎么也点不亮。

难道灯管安装会出问题？不可能。

这点自信还是有的，估摸着该是电子镇流器出问题了。

费劲的拆下电子镇流器，打开一看果然有只滤波高压电容(250V10uF)已经鼓包漏液，镇流器外壳的内壁还积聚了不少电解液。

取下电容实测果然容量已为零。

看来此是故障原因所在无疑。

由于滤波电容是串联后用在220V的整流上，所以必须2只同时配对更换。

而且此电容要求较苛刻，250V高耐压可不太容易找。

好在俺平时对电子元器件很有留心，路边看见废弃的电路板如果有可用零件通常喜欢像捡螺丝帽一样的捡回家备用。

记得曾在奥林匹克森林公园捡到过一块节能灯板，这次找出观其高压电容为250V6.8uF。

容量相差不算太大，应该凑合替换。

实际测量两只容量还略有差异，分别为：6.9uF和6.4uF。

也算在允许范围之内。

看标记都是国产CD电解电容，弄不清什么时候它们又会出问题哈？换上2只电容后将电子镇流器直接接回顶灯电路，没想整个不给俺面子。

无能怎样按动开关灯就是不亮。

看来电路板还存在其它故障，只好再费劲取下继续修理。

分别仔细测量电阻、电容均在正常标称值范围内，二极管也正通反断，触发二级管也还好着……最后到取下三级管Q2（D13003）才发现有一只eb极已经击穿短路。

找来相似电路图分析。

原来220V交流整流后会有300V的直流，如果直接加到250V耐压的电容肯定会爆浆。

所以通常会用2只250V 耐压电容串联后滤波（同时中点电压还另有应用哦）。

这样如果2只电容容量相同的话，300V会均分到两只电容之上能符合电容额定要求。

但当容量不相等时则会出现不均分的电压情况，容量低的那只会承受更高的电压。

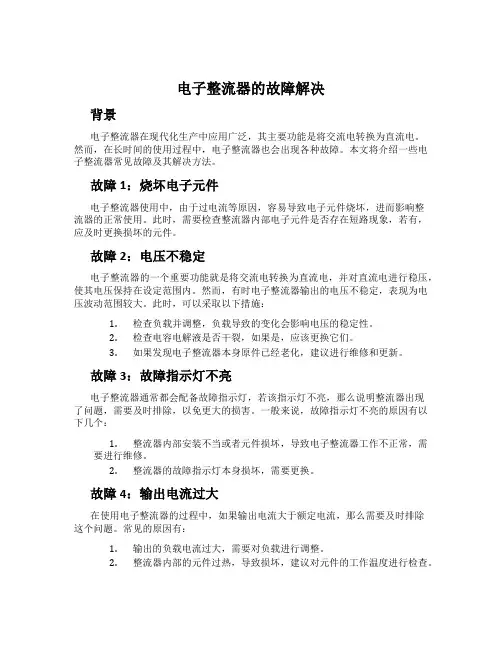

电子整流器的故障解决背景电子整流器在现代化生产中应用广泛，其主要功能是将交流电转换为直流电。

然而，在长时间的使用过程中，电子整流器也会出现各种故障。

本文将介绍一些电子整流器常见故障及其解决方法。

故障1：烧坏电子元件电子整流器使用中，由于过电流等原因，容易导致电子元件烧坏，进而影响整流器的正常使用。

此时，需要检查整流器内部电子元件是否存在短路现象，若有，应及时更换损坏的元件。

故障2：电压不稳定电子整流器的一个重要功能就是将交流电转换为直流电，并对直流电进行稳压，使其电压保持在设定范围内。

然而，有时电子整流器输出的电压不稳定，表现为电压波动范围较大。

此时，可以采取以下措施：1.检查负载并调整，负载导致的变化会影响电压的稳定性。

2.检查电容电解液是否干裂，如果是，应该更换它们。

3.如果发现电子整流器本身原件已经老化，建议进行维修和更新。

故障3：故障指示灯不亮电子整流器通常都会配备故障指示灯，若该指示灯不亮，那么说明整流器出现了问题，需要及时排除，以免更大的损害。

一般来说，故障指示灯不亮的原因有以下几个：1.整流器内部安装不当或者元件损坏，导致电子整流器工作不正常，需要进行维修。

2.整流器的故障指示灯本身损坏，需要更换。

故障4：输出电流过大在使用电子整流器的过程中，如果输出电流大于额定电流，那么需要及时排除这个问题。

常见的原因有：1.输出的负载电流过大，需要对负载进行调整。

2.整流器内部的元件过热，导致损坏，建议对元件的工作温度进行检查。

诊断与排除故障对于电子整流器的故障，需要及时诊断并排除，才能确保整个生产系统正常运行。

以下是一些用于诊断故障的方法：1.确认电子整流器是否正常安装和地线是否连接正确。

2.检查整流器的指示灯，看是否有异常。

3.使用电压表和万用表来检查电子元件是否正常工作。

4.检查整流器输出的电流和电压，并与技术参数进行比较。

总结电子整流器在现代化生产中拥有重要的地位，通过本文，我们了解了电子整流器常见的故障以及诊断和排除故障的方法。

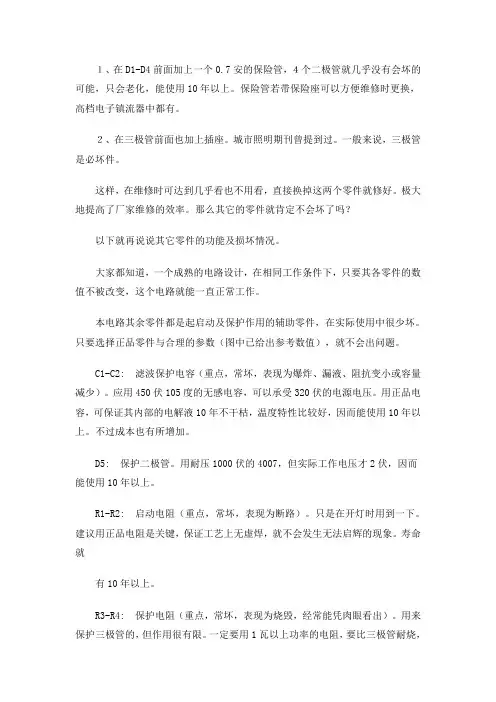

１、在D1-D4前面加上一个0.7安的保险管，４个二极管就几乎没有会坏的可能，只会老化，能使用10年以上。

保险管若带保险座可以方便维修时更换，高档电子镇流器中都有。

２、在三极管前面也加上插座。

城市照明期刊曾提到过。

一般来说，三极管是必坏件。

这样，在维修时可达到几乎看也不用看，直接换掉这两个零件就修好。

极大地提高了厂家维修的效率。

那么其它的零件就肯定不会坏了吗？以下就再说说其它零件的功能及损坏情况。

大家都知道，一个成熟的电路设计，在相同工作条件下，只要其各零件的数值不被改变，这个电路就能一直正常工作。

本电路其余零件都是起启动及保护作用的辅助零件，在实际使用中很少坏。

只要选择正品零件与合理的参数（图中已给出参考数值），就不会出问题。

C1-C2: 滤波保护电容（重点，常坏，表现为爆炸、漏液、阻抗变小或容量减少）。

应用450伏105度的无感电容，可以承受320伏的电源电压。

用正品电容，可保证其内部的电解液10年不干枯，温度特性比较好，因而能使用10年以上。

不过成本也有所增加。

D5: 保护二极管。

用耐压1000伏的4007，但实际工作电压才2伏，因而能使用10年以上。

R1-R2: 启动电阻（重点，常坏，表现为断路）。

只是在开灯时用到一下。

建议用正品电阻是关键，保证工艺上无虚焊，就不会发生无法启辉的现象。

寿命就有10年以上。

R3-R4: 保护电阻（重点，常坏，表现为烧毁，经常能凭肉眼看出）。

用来保护三极管的，但作用很有限。

一定要用1瓦以上功率的电阻，要比三极管耐烧，免得烧坏三极管时连自己也被烧掉。

有的厂家为了省下5分钱，就使用0.25瓦的电阻，结果使得扩大了损坏范围。

用1瓦以上功率的电阻就不会再出现烧毁现象，因为L1没有那么大的负载功率。

C3: 是50伏的启动电容。

有隔直流通交流的作用。

只是在开灯时用到一下。

实际的工作电压才2伏，实际使用中从未出现损坏，用正品电容能使用10年以上。

C4: 保护电容，用来保护三极管的。

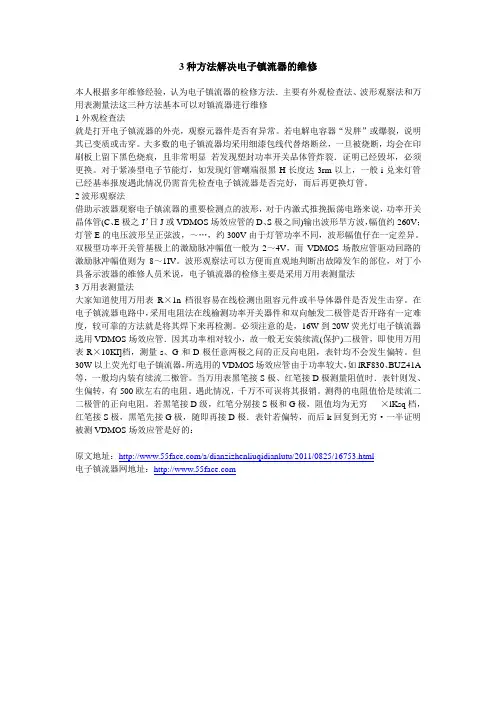

3种方法解决电子镇流器的维修本人根据多年维修经验，认为电子镇流器的检修方法．主要有外观检查法、波形观察法和万用表测量法这三种方法基本可以对镇流器进行维修1外观检查法就是打开电子镇流器的外壳，观察元器件是否有异常。

若电解电容器“发胖”或爆裂，说明其已变质或击穿。

大多数的电子镇流器均采用细漆包线代替熔断丝，一旦被烧断，均会在印刷板上留下黑色烧痕，且非常明显若发现塑封功率开关品体管炸裂．证明已经毁坏，必须更换。

对于紧凑型电子节能灯，如发现灯管嘲端很黑H长度达3rm以上，一般i兑来灯管已经基奉报废遇此情况仍需首先检查电子镇流器是否完好，而后再更换灯管。

2波形观察法借助示波器观察电子镇流器的重要检测点的波形，对于内激式推挽振荡电路来说，功率开关晶体管(C、E极之J’日J或VDMOS场效应管的D、S极之间)输出波形旱方波，幅值约260V；灯管E的电压波形呈正弦波，～…，约300V由于灯管功率不同，波形幅值仔在一定差异。

双极型功率开关管基极上的激励脉冲幅值一般为2～4V，而VDMOS场散应管驱动回路的激励脉冲幅值则为8～1IV。

波形观察法可以方便而直观地判断出故障发乍的部位，对丁小具备示波器的维修人员米说，电子镇流器的检修主要是采用万用表测量法3万用表测量法大家知道使用万用表R×1n档很容易在线检测出阻容元件或半导体器件是否发生击穿。

在电子镇流器电路中，采用电阻法在线榆测功率开关器件和双向触发二极管是否开路有一定难度，较可靠的方法就是将其焊下来再检测。

必须注意的是，16W到20W荧光灯电子镇流器选用VDMOS场效应管．因其功率相对较小，故一般无安装续流(保护)二极管，即使用万用表R×10KI]档，测量s、G和D极任意两极之问的正反向电阻，表针均不会发生偏转。

但30W以上荧光灯电子镇流器，所选用的VDMOS场效应管由于功率较大，如lRF830、BUZ41A 等，一般均内装有续流二檄管。

当万用表黑笔接S极、红笔接D极测量阻值时．表针则发、生偏转，有500欧左右的电阻。

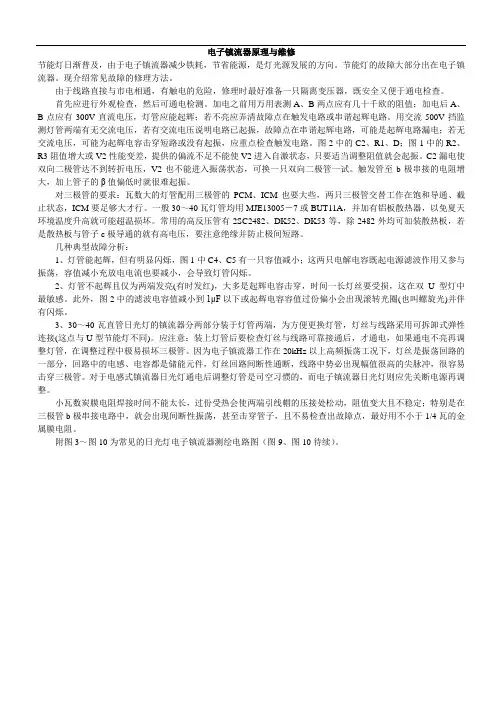

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

创作编号：BG7531400019813488897SX创作者：别如克*电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

一拖二电子镇流器原理与维修一、工作原理分析AC220V电压经D1一D4整流，C1、C2滤波后输出300V左右的直流电压，一方面通过1K2和c4给BG2供电，另一方面经R1给C3充电。

当c3上的电压超过32_+4V时，即达到触发BG3的转折电压，BG3 导通，BG2饱和导通。

交变电流通过耦合变压器B1，绕组B1—1感应的电压使BGl由截止转入导通；绕组B1—2感应的电压使BG2由导通变为截止。

由于BGl、BG2的轮流导通和截止，在储能电感L1上两端产生很高的电压，激活灯管内壁荧光粉，使灯管发光。

R1、C3和BG3组成锯齿波形成启动电路，BGl、BG2和耦合变压器B1等组成高频振荡电路。

B1和C5、L2和C6分别组成串联谐振电路。

二、故障检查方法当出现灯管不亮故障时，要遵循先外后内、先易后难、先静后动的原则，再配合直观、替换、测电阻和电压的方法去检查，这样就可快速排除故障。

先外后内，就是先检查灯管及交流电压是否正常，后检查镇流器内部电路。

先易后难，就是先检查日光灯经常损坏的几个元件，后检查其他元件。

先静后动，即先用静态法(测电阻)检查，再用动态法(测电压)检查。

三、检修实例故障现象1：只有一个灯管亮．另一个不亮。

分析检修：这种故障通常是灯管损坏或是电极接触不良。

把不亮的灯管拆下，用表检查灯丝电阻，发现有一端开路，换上新灯管后故障排除。

故障现象2：一只灯管两端发光，中间不亮。

分析检修：这种故障现象主要是c5或c6漏电或击穿所致。

电容漏电或击穿后，使得加在其两端的高压降低，不能击活灯管内壁荧光粉发光。

故障现象3：灯管全不亮。

分析检修：此故障多是镇流器内部元件损坏造成的。

先测输入电阻并检查灯丝，正常；检查BGl、BG2正常，通电测C1、C2两端电压正常，更换BG3后故障排除。

四、常见故障与损坏元件DI～D4之一短路，烧保险、空气开关跳闸；若D1～D4之一开路。

灯光闪烁。

c1、c2漏电，灯光闪烁，启动慢或亮度低等；若漏电严重或击穿，则灯管不亮，烧保险、空气开关跳闸。

电子镇流器坏了，如何修理？⭕️【分享修理经验】只动笔不动手的人很难知道在这一大堆坏的电子镇流器中，究竟是电路上哪个零件先坏的比例偏大？我对电子感兴趣，都要问个为什么？1⭕️无故出现节能灯不亮了，一定是坏了，卸下来第一步先看灯管的两头是否黑了，凡黑的十有八九是有一头灯丝断了，用万用表电阻档量一下便知，这种情况下多数的电路都不坏！2⭕️如果灯管既不坏又不黑，那就用10k档测量图纸中C5电容（为400V3n）看400V3n电容是否断路或通路，在整个电路中C5电容要承载灯管两头灯丝的连接，C5的负载较大，在长时间的通电状态下因为发热有的都烧黑了，如果C5导电性降低了只是灯管不启辉了，这时只要更换一只C5就又正常了，如果发现C5短路了那就是这个祸根毁坏了整体电路中的好多零件、可烧坏振荡的三极管13001并累及旁路电阻，使电阻阻值改变，有的出现电阻值从300k～600k的变成无穷大，甚至有的电阻烧焦了，进一步累及到整流电路，使四只二极管中有两只击穿、如果滤波电容选的是400v2．2～6．8uf的小容量电容，是经不住后路短路产生的大电流使电容急速升温直至鼓起或爆炸。

也有的是三极管旁路电阻发生变性通路了就直接烧毁三极管。

有的因滤波电容小而发热鼓包短路烧毁整流管、从而保护了后路安全。

3⭕️分立件电路板可修，那种带有集成电路中的小电阻等就无法修理了。

我画了多种节能灯的电路原理草图，选一个最简单最易懂的供稍有一点爱好的人参考！你看图纸就很简单，只要你照着组装就会点亮节能灯，对于平时看到那些复杂的电路都是增加对三极管的保护电路、工作原理不便，弄懂了原理其它就不难了，你要找理论很容易，你要找经验那需有人写出来。

其实搞清楚了，节能灯就是分两大部分：a．整流部分（要选足够大的滤波电容电容，10～33uf，并且在电容上并联600k电阻可在关电后给电容放电，以免电人）b．振荡部分三极管及旁路零件及串联在基极上的三根磁环振荡线圈，其中蓝线要反接。

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

整流器修理mje13005三极管引脚AA电子镇流器的维修人气指数：80 发布日期：2010-2-12电子镇流器的维修一：节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值110v变压器就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中三极管管脚区分最敏感。

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

巧用物理知识检修镇流器
潍坊科技职业学院郑凤芹邮编262700
在晚自修课上，日光灯使用时常会出现忽明忽暗，起跳不正常现象，有时还会发出“翁翁”的响声，让人心中烦燥，不能集中精力学习。

若出现上述不正常现象，可利用我们学过的物理知识，首先考虑镇流器可能出现故障，因为它是保证日光灯正常工作的关键性元件。

一旦确定或怀疑镇流器有问题，在无测量仪表和工具的情况下，可串联一只25W的白炽灯，接成简单检测电路，利用市网电压进行检查。

做法如下：
找一根带电源插头的软线，线头二端分别接白炽灯和镇流器的一端，然后把白炽灯和镇流器的另一端相互联接，即成检测电路。

把插头插入220V电源插座内，通电后如白炽灯灯泡亮度很亮，则说明镇流器有局部短路或烧毁现象，应立即停止使用；若灯泡亮度出现红橙色，证明镇流器无故障，可放心使用；若灯泡无光，则镇流器内部已断线或引出线脱焊及断线。

对于平时工作时就能闻到焦油味的镇流器，一般应停止使用，因为它的内部层间绝缘体已破坏，若再继续用下去，一旦碰到大电流通过灯丝会导致灯管即刻烧毁，这一点应格外注意。

同时日光灯在使用中，若发出“翁翁”的响声，这是由于镇流器的矽钢片有间隙，在电磁场的作用下前半生振动后发出的响声。

为排除“翁翁”声，可拆下镇流器除掉外壳，放在已熔化的石蜡中浸泡几分钟，让石蜡液填满矽钢片之间的隙缝，待干透后装入外壳再使用即可。

到此一切OK，很有成就感吧？。

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B 点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。
