mje13005三极管引脚AA电子镇流器的维修

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c 极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

节能灯电子镇流器的故障维修处理节能灯电子镇流器是用于气体放电灯的电源电路，其可以有效地将输入的电压稳定到适合气体放电灯的工作电压。

然而，由于其结构复杂，使用寿命较长，因此在使用中会出现各种故障。

本文将针对节能灯电子镇流器的故障现象、检测方法和维修处理进行分析和介绍。

故障现象节能灯电子镇流器的故障现象主要包括以下几种：1.灯无法点亮：灯无法点亮是最常见的故障现象，可能是电子镇流器本身故障或者灯管本身出现故障。

如果排除了灯管本身的故障，那么电子镇流器本身的故障可能是电源电路出现故障或者驱动电路出现故障。

2.灯亮度低：灯亮度低是由于电平过低导致的，这个问题可以通过调整电压和电流来解决。

同时也需检查灯管本身是否出现故障。

3.灯管闪烁：如果灯管经常闪烁，那么很可能是因为电子镇流器的驱动电路出现故障。

另外还需要检查是否存在灯管老化或者损坏。

4.灯发出噪音：如果灯发出噪音，那么很可能是因为电子镇流器的电源电路产生了过大的压力，可以通过减小负载或者更换电源电路解决这个问题。

检测方法当遇到电子镇流器故障时，我们可以使用以下检测方法来判断故障原因：1.检查电路布线：首先需要检查电路布线是否有误，电路的接地、相序、相位等也需注意检查。

2.测试电压输出：使用万用表测试电子镇流器的输出电压，在没有负载的情况下应该可以稳定在正常值范围内。

如果输出电压无法稳定或者测量值与正常值相差较大，则可以判断为电源电路故障或者驱动电路故障。

3.温度测试：使用红外测温仪测试部件温度，如果某个部件的温度过高，那么可以判断其存在故障，需要采取对应的维修措施。

4.检查电容器：电子镇流器中常使用电容器来稳定电压和电流，如果出现故障会导致电压不稳定或者电路短路等问题。

因此可以使用电容器测试仪来测量电容器的电容值是否正常，如果出现问题可以更换电容器。

维修处理当电子镇流器出现故障时，需要采取相应的维修措施：1.更换灯管：如果检测出故障是由于灯管本身的问题导致的，那么需要及时更换灯管。

电子镇流器的工作原理与常见故障修电子镇流器的工作原理与常见故障修一、概述自GE公司的因曼博士(Inman)等在1938年发明了实际应用的荧光灯，到现在已有近70年的历史。

虽然新型光源不断出现，但在一定的时间范围内，荧光灯作为主要照明光源的地位可能难以改变。

在日光灯发展的过程中，廉价实用的电感镇流器和启辉器，解决了荧光灯的启动与限流问题，对荧光灯迅速发展和普及曾起到过积极推动作用。

然而，时至今日，资源变得越来越紧张了，电感镇流器消耗太多的有色金属使人们一定要想办法用更廉价的电子产品来替代它，电子镇流器在上世纪八十年代应运而生，到目前已经非常普及。

电子镇流器所用元器件少，电路简单，容易制造，并且市场需求量大，是电子爱好者开始创业时的首选产品，有条件的同学，如果打算出去后大干一场的话，也可以考虑先制造电子镇流器。

据我所知在仙桃市，就有几个人在专门制造电子镇流器。

本讲座开办的目的是让同学们关注灯具的变化，了解日光灯电子镇流器的工作原理，学会修理和制造电子镇流器。

二、普通日光灯的缺陷普通日光灯的缺陷除消耗有色金属太多外，其对电能的损耗也是不容忽视的。

电感镇流器的绕组的欧姆损耗和铁芯的涡流损耗较大，约占灯功率损耗的15%左右。

在荧光灯如此普及的今天，电感镇流器所消耗的总能量是十分巨大的。

此外，电感镇流器的功率因数较低，一般为0.5左右，会造成电网的严重污染，电力部门不得不加大功率因数补偿电容，增加了电力成本。

三、电子镇流器的特点电子镇流器的工作原理是将工频(50Hz或60Hz)电源变换成20～50KHz左右高频电源，直接点灯，无需其它限流器件。

与电感镇流器相比，电子镇流器具有以下优点：1、节能：1）照明效率提高普通荧光灯的工作频率为50Hz，其照明高效率因所谓的正电(或负电)降落的存在而很低，当电源频率在1000Hz以上时，这种正电(或负电)降落现象消失。

而电子镇流器工作频率一般都在20一50kHz，不产生正电或负电电位跌落，这就是电子镇流器能提高照明效率的原因。

怎样维修电子镇流器，如何检测那个件坏了
1.根据故障现象判断：曾出现爆炸声音，多为短路，通常在这种情况下，三极管会损坏，铜箔可能
也会部分缺失，整流二极管也可能受损。

灯丝发红但灯管不启动，多半是谐振电容击穿。

亮度下降启动困难，最后完全无法点亮，很可能是滤波电容坏了。

2.拆开检查：如果有明显损坏（比如三极管炸裂，铜箔烧断，电阻烧焦等），多为短路性故障，检
查震荡部分。

无明显损坏，直接用万用表测量谐振电容，如果击穿，更换即可。

2.节能灯日光灯的电子镇流器使用较多在频繁开关的场所使用故障率较高。

现在整流器价格已经很
低基本没有维修价值，由于一般损坏的原件都是一样所以基本无法互拆原件维修。

如果有万用表及配件又有一定的基础维修也比较简单，一般较长坏的是三极管和串在灯管上的电容，通电没有反应一般多是三极管击穿短路或烧毁短路，同时会使前级保护电阻等烧毁，用表很容易就能测出最好将三极管拆下测量。

如果通电启动很慢或三极管等正常无法启动多是电容变质或电容爆浆损坏，主要是灯管间串联的小电容和其他几个电解电容，把怀疑的电容拆下用万用表电容档检测。

3.整流器常坏元件：保险丝，三极管，启动电容《1KV耐压的那个》还有双向二极体，常见表面是
兰色的。

检查时，这些元件要一起检查，避免无谓浪费。

注：三极管坏，连接其B。

E极电阻一般也会坏，检修时注意检查。

重点测右边那块电路板上的那个涤纶电容，这是灯管谐振电容，非常容易击穿损坏，如果测到它短路，换掉就可以了，也就几毛钱。

电子镇流器的修理（续）原本此文是为帮网友修理电子镇流器而准备的。

去年9月德胜社区工作过白老哥看到俺前一篇《电子镇流器的修理》文章后，就来邮件请求帮助。

他家里镜前灯不亮了，使用的电子镇流器体积比较特殊，很长时间都没能买到适合的换上，应急就外挂电子镇流器。

这次希望我能帮助解决损坏镇流器的修理。

经过一番联系，老哥将实物送到公司，经检查发现该镇流器反到是没有问题。

当初应该只是灯管损坏，有电工却告知说镇流器也会损坏建议同时更换。

如此就一直按坏的对待，没想到原本就是好好的。

不知那位电工是出于何因？其实只要一试就真象大白。

告诉老哥回家按原电路接回，一年有余的裸露镇流器问题迎刃而解。

实际老哥的原装电子镇流器质量还真不错，保护机制完善该不容易坏。

至少没见电路板上有偷工减料，俺在此为厂家做一下免费宣传。

前几天早晨老婆开客厅电灯，只听“叭”的一声灯没点亮，就知道是又烧坏了！待我把镇流器拆下一看，还正是上次修理过的那块电路，掐指算来正好工作二年时间。

检查发现二只高反压开关三极管都已OVER，一只be极击穿短路，另一只bc击穿短路。

还发现有4只电阻（1.8Ω、22Ω）也已断路。

进一步拆下两只储能电容检查，有一只容量已经为零。

看来上次路边捡来的备用零件还是有些不可靠哈！反到是那只1Ω保险电阻还稳稳的站在那里忠于职守。

找出来上次的拆件板，正好还有1.8Ω和30Ω(代替22Ω)的电阻各二枚，这回电阻的质量应该差不到哪里去吧？那两只储能电容也只能拼凑出容量相近的6.8μF250V代换。

MJE13003高反压开关三极管手里是没有空余的啦！只好从一个正常功能的镇流板上拆下2只MJE13002凑合使用。

看体积形状两种型号差不多，参数也应该只是小有差别。

然后就修理成这样的了，红框内为新换元件：换下的损坏元件：故障分析：从电路图可以看出，本镇流器电路是用两只耐压250V 电容来完成220V交流经桥式整流后的直流储能。

理论上说整流后的直流电压通常在300V左右。

电子镇流器的修理电子镇流器的修理2008年家装时新买的客厅顶灯第二次出现故障了。

前次仅是一只灯管老化，故障表现从开始的偶尔闪烁、到不停的闪烁、再到灯管根部发红不能点亮。

买来H型T5灯管换上随即解决问题。

幸亏当时还有预见多买一只备着，如今正好赶用。

但未曾想到这次故技已不再显灵，更换完另一只灯管后怎么也点不亮。

难道灯管安装会出问题？不可能。

这点自信还是有的，估摸着该是电子镇流器出问题了。

费劲的拆下电子镇流器，打开一看果然有只滤波高压电容(250V10uF)已经鼓包漏液，镇流器外壳的内壁还积聚了不少电解液。

取下电容实测果然容量已为零。

看来此是故障原因所在无疑。

由于滤波电容是串联后用在220V的整流上，所以必须2只同时配对更换。

而且此电容要求较苛刻，250V高耐压可不太容易找。

好在俺平时对电子元器件很有留心，路边看见废弃的电路板如果有可用零件通常喜欢像捡螺丝帽一样的捡回家备用。

记得曾在奥林匹克森林公园捡到过一块节能灯板，这次找出观其高压电容为250V6.8uF。

容量相差不算太大，应该凑合替换。

实际测量两只容量还略有差异，分别为：6.9uF和6.4uF。

也算在允许范围之内。

看标记都是国产CD电解电容，弄不清什么时候它们又会出问题哈？换上2只电容后将电子镇流器直接接回顶灯电路，没想整个不给俺面子。

无能怎样按动开关灯就是不亮。

看来电路板还存在其它故障，只好再费劲取下继续修理。

分别仔细测量电阻、电容均在正常标称值范围内，二极管也正通反断，触发二级管也还好着……最后到取下三级管Q2（D13003）才发现有一只eb极已经击穿短路。

找来相似电路图分析。

原来220V交流整流后会有300V的直流，如果直接加到250V耐压的电容肯定会爆浆。

所以通常会用2只250V 耐压电容串联后滤波（同时中点电压还另有应用哦）。

这样如果2只电容容量相同的话，300V会均分到两只电容之上能符合电容额定要求。

但当容量不相等时则会出现不均分的电压情况，容量低的那只会承受更高的电压。

１、在D1-D4前面加上一个0.7安的保险管，４个二极管就几乎没有会坏的可能，只会老化，能使用10年以上。

保险管若带保险座可以方便维修时更换，高档电子镇流器中都有。

２、在三极管前面也加上插座。

城市照明期刊曾提到过。

一般来说，三极管是必坏件。

这样，在维修时可达到几乎看也不用看，直接换掉这两个零件就修好。

极大地提高了厂家维修的效率。

那么其它的零件就肯定不会坏了吗？以下就再说说其它零件的功能及损坏情况。

大家都知道，一个成熟的电路设计，在相同工作条件下，只要其各零件的数值不被改变，这个电路就能一直正常工作。

本电路其余零件都是起启动及保护作用的辅助零件，在实际使用中很少坏。

只要选择正品零件与合理的参数（图中已给出参考数值），就不会出问题。

C1-C2: 滤波保护电容（重点，常坏，表现为爆炸、漏液、阻抗变小或容量减少）。

应用450伏105度的无感电容，可以承受320伏的电源电压。

用正品电容，可保证其内部的电解液10年不干枯，温度特性比较好，因而能使用10年以上。

不过成本也有所增加。

D5: 保护二极管。

用耐压1000伏的4007，但实际工作电压才2伏，因而能使用10年以上。

R1-R2: 启动电阻（重点，常坏，表现为断路）。

只是在开灯时用到一下。

建议用正品电阻是关键，保证工艺上无虚焊，就不会发生无法启辉的现象。

寿命就有10年以上。

R3-R4: 保护电阻（重点，常坏，表现为烧毁，经常能凭肉眼看出）。

用来保护三极管的，但作用很有限。

一定要用1瓦以上功率的电阻，要比三极管耐烧，免得烧坏三极管时连自己也被烧掉。

有的厂家为了省下5分钱，就使用0.25瓦的电阻，结果使得扩大了损坏范围。

用1瓦以上功率的电阻就不会再出现烧毁现象，因为L1没有那么大的负载功率。

C3: 是50伏的启动电容。

有隔直流通交流的作用。

只是在开灯时用到一下。

实际的工作电压才2伏，实际使用中从未出现损坏，用正品电容能使用10年以上。

C4: 保护电容，用来保护三极管的。

电子镇流器原理图详解:目前气体放电灯常用的镇流器有两种：电感式镇流器和高频交流电子镇流器。

由于电感式镇流器工作在工频市电频率，体积大、笨重，还需消耗大量铜和硅钢等金属材料，散热困难、工作效率低、灯发光有频闪，所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法，而高频交流电子镇流器就是一种有效方法。

正在浏览相册:电子镇流器电路图三极管13003电子镇流器电路用三极管13003做开关管组成的常见电子镇流器电路及实物图电子镇流器电路图1图2 图3图4 用的13003开关管图5 电路板本文来自: 原文网址：/sch/gd/0074586.html12V节能灯电路图及原理分析---------------------------------------------------------------------------------12V节能灯电路图如下图所示.该台灯用红外光作读写距离的监测，光敏二极管作环境亮度的监测。

电路(见图1)、红外接收电路(见图1)、环境亮度检测电路(见图4)、报警电路(见图3)、调光及功能选择电路(见图5)等组成。

电路：由V5、V6、R10、C9组成RC选频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，振荡信号经R12送入红外发光频率的红外光信号。

电路：D1接收信号由V1、V2放大，D2、D3、C8倍压检波，V3、V4电子开关组成。

当红外光电二极管接收到红外光信号后，如强度足够，则V3导通，V4截止，A点不“接地”；反之，如强度不足或接收不到红外线信号，则V3截止，V4导通，A与地相接。

使SCR2关断，灯熄；同时报警电流流过的路叫做电路">电路工作。

环境亮度检测电路：当环境亮度低时(不适宜读写)，光敏二极管D5阻值变大，V9因b极为低电平而截止，D6发光指示报警。

反之，D6熄灭。

报警电路：该电路是一个声频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，C3为负反馈电容。

3种方法解决电子镇流器的维修本人根据多年维修经验，认为电子镇流器的检修方法．主要有外观检查法、波形观察法和万用表测量法这三种方法基本可以对镇流器进行维修1外观检查法就是打开电子镇流器的外壳，观察元器件是否有异常。

若电解电容器“发胖”或爆裂，说明其已变质或击穿。

大多数的电子镇流器均采用细漆包线代替熔断丝，一旦被烧断，均会在印刷板上留下黑色烧痕，且非常明显若发现塑封功率开关品体管炸裂．证明已经毁坏，必须更换。

对于紧凑型电子节能灯，如发现灯管嘲端很黑H长度达3rm以上，一般i兑来灯管已经基奉报废遇此情况仍需首先检查电子镇流器是否完好，而后再更换灯管。

2波形观察法借助示波器观察电子镇流器的重要检测点的波形，对于内激式推挽振荡电路来说，功率开关晶体管(C、E极之J’日J或VDMOS场效应管的D、S极之间)输出波形旱方波，幅值约260V；灯管E的电压波形呈正弦波，～…，约300V由于灯管功率不同，波形幅值仔在一定差异。

双极型功率开关管基极上的激励脉冲幅值一般为2～4V，而VDMOS场散应管驱动回路的激励脉冲幅值则为8～1IV。

波形观察法可以方便而直观地判断出故障发乍的部位，对丁小具备示波器的维修人员米说，电子镇流器的检修主要是采用万用表测量法3万用表测量法大家知道使用万用表R×1n档很容易在线检测出阻容元件或半导体器件是否发生击穿。

在电子镇流器电路中，采用电阻法在线榆测功率开关器件和双向触发二极管是否开路有一定难度，较可靠的方法就是将其焊下来再检测。

必须注意的是，16W到20W荧光灯电子镇流器选用VDMOS场效应管．因其功率相对较小，故一般无安装续流(保护)二极管，即使用万用表R×10KI]档，测量s、G和D极任意两极之问的正反向电阻，表针均不会发生偏转。

但30W以上荧光灯电子镇流器，所选用的VDMOS场效应管由于功率较大，如lRF830、BUZ41A 等，一般均内装有续流二檄管。

当万用表黑笔接S极、红笔接D极测量阻值时．表针则发、生偏转，有500欧左右的电阻。

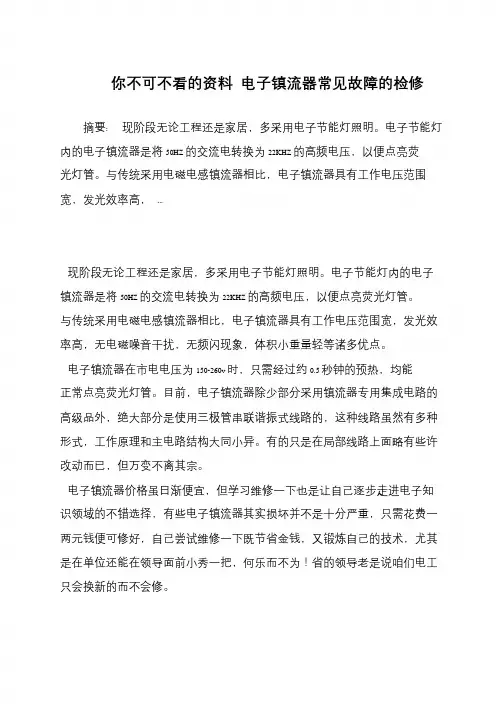

你不可不看的资料电子镇流器常见故障的检修摘要: 现阶段无论工程还是家居，多采用电子节能灯照明。

电子节能灯内的电子镇流器是将50HZ 的交流电转换为22KHZ 的高频电压，以便点亮荧光灯管。

与传统采用电磁电感镇流器相比，电子镇流器具有工作电压范围宽，发光效率高，...现阶段无论工程还是家居，多采用电子节能灯照明。

电子节能灯内的电子镇流器是将50HZ 的交流电转换为22KHZ 的高频电压，以便点亮荧光灯管。

与传统采用电磁电感镇流器相比，电子镇流器具有工作电压范围宽，发光效率高，无电磁噪音干扰，无频闪现象，体积小重量轻等诸多优点。

电子镇流器在市电电压为150-260v 时，只需经过约0.5 秒钟的预热，均能正常点亮荧光灯管。

目前，电子镇流器除少部分采用镇流器专用集成电路的高级品外，绝大部分是使用三极管串联谐振式线路的，这种线路虽然有多种形式，工作原理和主电路结构大同小异。

有的只是在局部线路上面略有些许改动而已，但万变不离其宗。

电子镇流器价格虽日渐便宜，但学习维修一下也是让自己逐步走进电子知识领域的不错选择，有些电子镇流器其实损坏并不是十分严重，只需花费一两元钱便可修好，自己尝试维修一下既节省金钱，又锻炼自己的技术，尤其是在单位还能在领导面前小秀一把，何乐而不为！省的领导老是说咱们电工只会换新的而不会修。

本人结合多年来维修电子镇流器的经验积累，今天分享一下电子镇流器的常见故障和维修方法，所示图为现阶段电子镇流器典型线路。

根据荧光灯灯管的功率大小，T1、T2 三极管可选择的型号由小到大为13001---13007 不等。

具体故障现象和检修方法如下：1、在电子节能灯能正常工作时，若在关闭灯开关后，荧光灯灯管内不定时出现闪烁或灯管内有波浪式暗光闪动时，这个故障不是由于镇流器本身损坏造成的。

这是由于灯开关所控制的为零线而非火线造成的现象，解决方法我们电工都会的；2、通电后灯管不亮首先检查线路板上的电源引线是否脱落开焊，检查线路板上的印刷线是否断裂，检查保险管（或者是0.2--2 欧保险电阻）是否熔断，如有应予以更换。

MJE13001是小功率高压高速开关三极管，典型应用：荧光灯电子镇流器。

它采用TO-92封装，管脚排列如图：MJE13001主要参数：集电极-基极最高耐压VCBO=500V集电极-发射极最高耐压VCEO=400V发射极-基极最高耐压VEBO=9V集电极电流IC=0.3A耗散功率PC=7W结温Tj=150℃贮藏温度TSTG=-50~150℃直流放大系数HFE=8~403DD13001是硅NPN型小功率开关三极管，主要用于节能灯电子镇流器、手机充电器等开关电源电路。

3DD13001具有击穿电压高、反向漏电流小、开关速度快、饱和压降低、高温性能好等特点。

采用TO-251封装的3DD13001管脚排列如图：１脚：基极；２脚：集电极；３脚：发射极3DD13001主要参数：集电极最大耗散功率PCM=1.2W (Tamb=25℃)集电极最大允许电流ICM=0.2A集电极-基极反向击穿电压BVCBO=600V集电极-发射极反向击穿电压BVCEO=400V发射极-基极反向击穿电压BVEBO=7V结温Tj=150℃贮藏温度TSTG=-55~150℃直流放大系数=8~40MJE13002是高压高速开关三极管，国产同类型号为3DD13002。

它主要用于电子节能灯、日光灯电子镇流器，以及其它开关电路中。

MJE13002(3DD13002)采用TO-126封装的外形尺寸和管脚排列如图：MJE13002(3DD13002)主要参数VCBO=600VVCEO=400VVEBO=7VIC=1APC=1.2WTj=150℃TSTG=-55~150℃ICBO=100μAIEBO=100μAHFE=10~40VCE(sat) =0.5VVBE(sat) =1.0VfT=4MHzTf=0.6μsMJE13003是主要用于节能灯及荧光灯电子镇流器的高反压大功率开关三极管，硅NPN型，采用TO-126封装，它的外形和管脚排列如下：MJE13003主要参数集电极-基极电压VCBO 700 V集电极-发射极电压VCEO 400 V发射极-基极电压VEBO 9V集电极电流IC 2.0 A集电极耗散功率PC 40 W最高工作温度Tj 150 °C贮存温度Tstg -65-150 °C集电极-基极截止电流ICBO (VCB=700V) 100 μA集电极-发射极截止电流ICEO (VCE=400V,IB=0) 250 μA集电极-发射极电压VCEO (IC=10mA,IB=0) 400 V发射极-基极电压VEBO (IE=1mA,IC=0) 9 V直流电流放大倍数5~403DD13005是高反压大功率开关三极管，硅材料NPN型，平面扩散工艺制造，开关速度快，耐压高。

节能灯电子镇流器的维修随着科技的飞速发展，智能家居时代已经到来。

人们在家居方面的生活质量要求越来越高，同时也越来越注重环保以及节能减排。

电子镇流器作为一种新型高效节能降耗的控制设备，在应用的过程中也难免会遇到一些故障问题。

本文将重点围绕节能灯电子镇流器的维修问题进行介绍。

节能灯电子镇流器的介绍电子镇流器是一种用于灯具中的电器设备。

它的作用是控制电流和电压，使得灯具能够按照一定要求正常运作。

很多灯具多采用电子镇流器来起到控制和调节的作用。

特别是在LED节能灯具中，电子镇流器起到的控制作用非常重要。

它的存在能够提高节能灯的效率，同时还能够增加灯具的使用寿命。

节能灯电子镇流器的故障原因在使用节能灯电子镇流器的过程中，有时会出现一些故障问题，如灯管闪烁、不亮或者亮度不足等情况。

出现这些问题往往是由于以下原因导致的：1.经过长时间的使用，电子元器件出现质量问题，影响了电子镇流器的工作效果。

2.与电源连接不良或者线路老化松动，导致电流不稳定。

3.灯具使用环境出现一些变化，比如温度过高或过低，灰尘过多等。

节能灯电子镇流器的维修方法在出现节能灯电子镇流器故障的时候，我们需要先对镇流器进行检查，找出具体的故障原因。

然后根据故障原因进行相应的修理操作。

如果是镇流器元器件本身出现问题，我们需要更换掉整个电子镇流器。

具体的维修操作可以按照以下步骤进行：第一步，拆下节能灯电子镇流器在进行维修之前，我们需要先将节能灯中的电子镇流器取出，并彻底拆下它。

第二步，检查电路连接情况在检查电子镇流器之前，首先需要查看电路连接情况。

特别是电线连接端，需要仔细检查是否出现松动或者老化等问题，如果出现问题，需要重新安装，确保连接处不出现电流抖动情况。

第三步，维修电子元器件如果节能灯电子镇流器的工作效果与预期不符，我们需要检查电子元器件是否出现问题。

有些元器件可能烧坏了，或者其他原因失效了。

这时候我们就需要更换掉这些元器件，保证电子镇流器恢复正常工作。

电子镇流器坏了，如何修理？⭕️【分享修理经验】只动笔不动手的人很难知道在这一大堆坏的电子镇流器中，究竟是电路上哪个零件先坏的比例偏大？我对电子感兴趣，都要问个为什么？1⭕️无故出现节能灯不亮了，一定是坏了，卸下来第一步先看灯管的两头是否黑了，凡黑的十有八九是有一头灯丝断了，用万用表电阻档量一下便知，这种情况下多数的电路都不坏！2⭕️如果灯管既不坏又不黑，那就用10k档测量图纸中C5电容（为400V3n）看400V3n电容是否断路或通路，在整个电路中C5电容要承载灯管两头灯丝的连接，C5的负载较大，在长时间的通电状态下因为发热有的都烧黑了，如果C5导电性降低了只是灯管不启辉了，这时只要更换一只C5就又正常了，如果发现C5短路了那就是这个祸根毁坏了整体电路中的好多零件、可烧坏振荡的三极管13001并累及旁路电阻，使电阻阻值改变，有的出现电阻值从300k～600k的变成无穷大，甚至有的电阻烧焦了，进一步累及到整流电路，使四只二极管中有两只击穿、如果滤波电容选的是400v2．2～6．8uf的小容量电容，是经不住后路短路产生的大电流使电容急速升温直至鼓起或爆炸。

也有的是三极管旁路电阻发生变性通路了就直接烧毁三极管。

有的因滤波电容小而发热鼓包短路烧毁整流管、从而保护了后路安全。

3⭕️分立件电路板可修，那种带有集成电路中的小电阻等就无法修理了。

我画了多种节能灯的电路原理草图，选一个最简单最易懂的供稍有一点爱好的人参考！你看图纸就很简单，只要你照着组装就会点亮节能灯，对于平时看到那些复杂的电路都是增加对三极管的保护电路、工作原理不便，弄懂了原理其它就不难了，你要找理论很容易，你要找经验那需有人写出来。

其实搞清楚了，节能灯就是分两大部分：a．整流部分（要选足够大的滤波电容电容，10～33uf，并且在电容上并联600k电阻可在关电后给电容放电，以免电人）b．振荡部分三极管及旁路零件及串联在基极上的三根磁环振荡线圈，其中蓝线要反接。

电子镇流器电路维修方法编辑： 文章来源：网络我们无意侵犯您的权益,如有侵犯请[联系我们]电子镇流器电路维修方法电子镇流器常见电路如下图所示。

常见易坏器件为:1.保险FU：有的产品用保险管，有的用1～2Ω电阻。

普遍为印制敷铜细线。

若FU烧毁，须查明原因并修好后再恢复FU。

2.高压滤波电容Cl：有的线路采用两个250V的电容串联代替C1（此时需各并一只电阻来均压和泄放电荷）。

C1常见为电解质干涸，使光管难以启动或时亮时灭。

3.启动电阻R1：正常时A-H端有300V电压，断路时H-B端无电压，当用万用表测A-H电压时能激发光管亮。

但关灯后再开灯又不能亮。

4.功率管VTI、VT2：多数因线路其他故障而烧毁，必须先查排电路故障后才能用特性相同的更换。

20W以上的须加良好的散热器。

5.R3、R4：这两只电阻为偏置限流电阻，起保护VTl、VT2作用，其功率不能太小；也不能太大，必须以VT1、VT2正常工作时的电流取值。

6.触发管D6：D6断路时，VT2无偏压，不能起振，光管不亮；若D6击穿短路，VT2易损坏。

判断D6是否完好，可在通电后（不接光管）测量H-E端，若有24V～30V电压，则D6正常。

7.隅直电容器C4：C4失容或断路时光管不亮；短路时光管难启动，即使能亮亮度也很低，且闪烁不定。

该电容器应能耐压400V以上。

8.谐振电容C5：因谐振电压较高，所以C5是最常见的易损件。

其断路时光管不亮，短路时光管两端发红但不启辉。

损坏后必须用630V以上相同容量电容器更换。

9.电感线圈L：L的电感量决定光管电流，因此线圈圈数和上下磁心间隙都很关键，若上下磁芯直接相碰无磁隙，则易导致磁饱和，使功率管电流急剧上升而烧毁。

L线圈断路则光管不亮/sch/light/10281.htmlReference URL：Reference URL：/sch/light/10281.html。

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

整流器修理mje13005三极管引脚AA电子镇流器的维修人气指数：80 发布日期：2010-2-12电子镇流器的维修一：节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值110v变压器就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中三极管管脚区分最敏感。

----电子镇流器检修步骤1.日光灯最多的故障是灯管不亮，开灯无任何反应。

首先，测量R0是否烧断。

RO本身就是起保险作用，一旦过流就会烧断，以免损坏更多的元件。

有的镇流器在RO处接的就是0. 5A的保险管。

若RO烧断，必存在过流故障。

更换R05寸在a处断开(见附图)，用指针式万用表Rx10k挡测市电引线两端的电阻应为2Mf以上(R1+R2的串联值);对调表笔测试，也应一样。

若为二，整流桥中有二极管烧断;若小于2Md2较多，则C1、C2漏电;若此电阻值符合一要求，可加电测a,b两点间应有大约300V的直流电压。

但有时一加电就烧断RO，这是整流桥中有短路的二极管，应逐一侧量D1-D4的正反向电阻。

整流二极管损坏的概率很小，而滤波电容损坏的较多，特别是像附图那样，C1和C2串联使用，会引起连锁反应，一个电容击穿，另一个也随之损坏。

更换时，最好选用耐压300V的电容。

2.在确定整流滤波电路良好后，再着手检查以后的电路。

由于a处断开，用万用表RX10k挡正测a,b两点间的电阻(红表笔接b，黑表笔接a)，此值应大于500kSZ。

若为00，应查R10,VT2的c-e极间是否烧断;若在470kn左右，则在VT2的c-e极间严重漏电，甚至短路，这里提出一个容易误判的问题，当钡」a,b之间的电阻时只有30kf左右，好像是VT2漏电，其实不然，因为用1 OkS2挡测量，表内9V电压加在a,b间，给VT2注人偏流，VT2处于导通状态，所以c-e间电阻小，不是漏电。

3.确定a,b间电阻正确后，用万用表Rxlk档测VTl和VT2的两个PN结电阻，大致判断这两只三极管的性能。

需注意的是，测VT1的PN结电阻时，要断开R5，才能获得正确读数。

用Rxl挡测R5至1110的电阻值，这些电阻都有烧断的例子。

烧断119,1110更是常见的，这两只电阻使用过久阻值会增加，只要它们的值大于2dZ，电路就不容易起振，灯不亮，应重点检查。

至于D5、D6、C4的耐压较高，磁环变压器Trl绕组线径粗，绝缘也好，这些都不可能损坏。
