电子镇流器的原理及维修

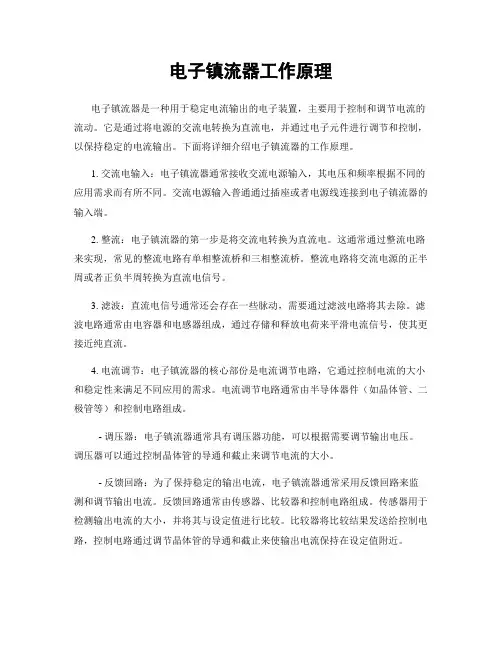

电子镇流器工作原理电子镇流器是一种用于稳定电流输出的电子装置，主要用于控制和调节电流的流动。

它是通过将电源的交流电转换为直流电，并通过电子元件进行调节和控制，以保持稳定的电流输出。

下面将详细介绍电子镇流器的工作原理。

1. 交流电输入：电子镇流器通常接收交流电源输入，其电压和频率根据不同的应用需求而有所不同。

交流电源输入普通通过插座或者电源线连接到电子镇流器的输入端。

2. 整流：电子镇流器的第一步是将交流电转换为直流电。

这通常通过整流电路来实现，常见的整流电路有单相整流桥和三相整流桥。

整流电路将交流电源的正半周或者正负半周转换为直流电信号。

3. 滤波：直流电信号通常还会存在一些脉动，需要通过滤波电路将其去除。

滤波电路通常由电容器和电感器组成，通过存储和释放电荷来平滑电流信号，使其更接近纯直流。

4. 电流调节：电子镇流器的核心部份是电流调节电路，它通过控制电流的大小和稳定性来满足不同应用的需求。

电流调节电路通常由半导体器件（如晶体管、二极管等）和控制电路组成。

- 调压器：电子镇流器通常具有调压器功能，可以根据需要调节输出电压。

调压器可以通过控制晶体管的导通和截止来调节电流的大小。

- 反馈回路：为了保持稳定的输出电流，电子镇流器通常采用反馈回路来监测和调节输出电流。

反馈回路通常由传感器、比较器和控制电路组成。

传感器用于检测输出电流的大小，并将其与设定值进行比较。

比较器将比较结果发送给控制电路，控制电路通过调节晶体管的导通和截止来使输出电流保持在设定值附近。

- 保护功能：电子镇流器通常还具有多种保护功能，以防止电流过载、短路和过热等情况发生。

这些保护功能通常由过流保护器、过压保护器和温度传感器等组成。

5. 输出电流：经过电流调节电路的处理，电子镇流器将稳定的直流电流输出到负载电路中。

负载电路可以是各种设备和应用，如LED灯、电动机等。

总结：电子镇流器是一种通过将交流电转换为直流电，并通过电子元件进行调节和控制的装置。

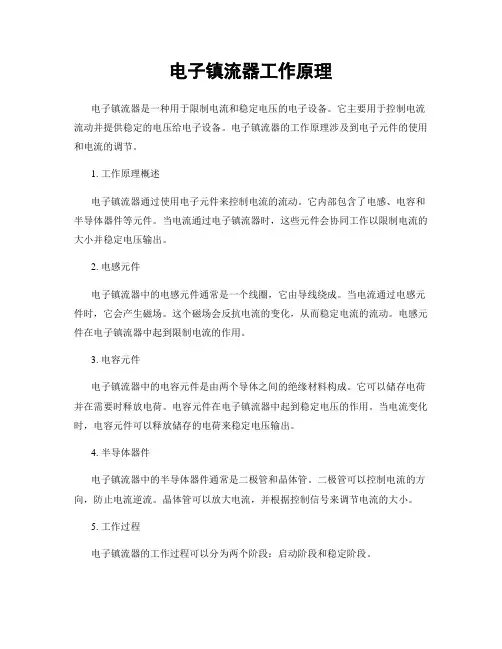

电子镇流器工作原理电子镇流器是一种用于限制电流和稳定电压的电子设备。

它主要用于控制电流流动并提供稳定的电压给电子设备。

电子镇流器的工作原理涉及到电子元件的使用和电流的调节。

1. 工作原理概述电子镇流器通过使用电子元件来控制电流的流动。

它内部包含了电感、电容和半导体器件等元件。

当电流通过电子镇流器时，这些元件会协同工作以限制电流的大小并稳定电压输出。

2. 电感元件电子镇流器中的电感元件通常是一个线圈，它由导线绕成。

当电流通过电感元件时，它会产生磁场。

这个磁场会反抗电流的变化，从而稳定电流的流动。

电感元件在电子镇流器中起到限制电流的作用。

3. 电容元件电子镇流器中的电容元件是由两个导体之间的绝缘材料构成。

它可以储存电荷并在需要时释放电荷。

电容元件在电子镇流器中起到稳定电压的作用。

当电流变化时，电容元件可以释放储存的电荷来稳定电压输出。

4. 半导体器件电子镇流器中的半导体器件通常是二极管和晶体管。

二极管可以控制电流的方向，防止电流逆流。

晶体管可以放大电流，并根据控制信号来调节电流的大小。

5. 工作过程电子镇流器的工作过程可以分为两个阶段：启动阶段和稳定阶段。

- 启动阶段：当电子镇流器刚开始工作时，电流会迅速增加。

在这个阶段，电子镇流器会通过电感和电容来限制电流的上升速度，防止电流过大。

同时，半导体器件会起到保护电子镇流器的作用，确保电流正常流动。

- 稳定阶段：一旦电子镇流器启动成功，电流会逐渐稳定下来。

在这个阶段，电子镇流器会根据电流的需求来调节电流的大小，并稳定输出电压。

电子镇流器会根据电流的变化来调节电感和电容的工作状态，以保持电流的稳定。

6. 优势和应用电子镇流器相比传统的电阻式镇流器具有以下优势：- 高效率：电子镇流器利用电子元件来控制电流，相比传统的电阻式镇流器，能够更有效地限制电流并稳定电压输出，从而提高能源利用效率。

- 节能环保：由于电子镇流器的高效率，它能够减少能源的浪费，降低能源消耗，从而达到节能环保的目的。

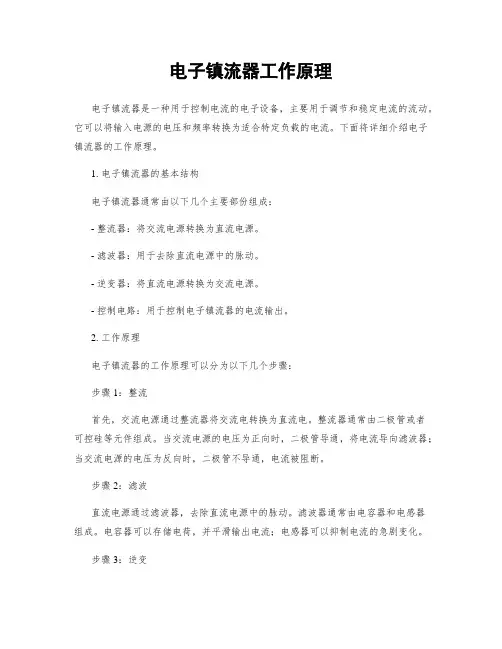

电子镇流器工作原理电子镇流器是一种用于控制电流的电子设备，主要用于调节和稳定电流的流动。

它可以将输入电源的电压和频率转换为适合特定负载的电流。

下面将详细介绍电子镇流器的工作原理。

1. 电子镇流器的基本结构电子镇流器通常由以下几个主要部份组成：- 整流器：将交流电源转换为直流电源。

- 滤波器：用于去除直流电源中的脉动。

- 逆变器：将直流电源转换为交流电源。

- 控制电路：用于控制电子镇流器的电流输出。

2. 工作原理电子镇流器的工作原理可以分为以下几个步骤：步骤1：整流首先，交流电源通过整流器将交流电转换为直流电。

整流器通常由二极管或者可控硅等元件组成。

当交流电源的电压为正向时，二极管导通，将电流导向滤波器；当交流电源的电压为反向时，二极管不导通，电流被阻断。

步骤2：滤波直流电源通过滤波器，去除直流电源中的脉动。

滤波器通常由电容器和电感器组成。

电容器可以存储电荷，并平滑输出电流；电感器可以抑制电流的急剧变化。

步骤3：逆变经过滤波后的直流电源通过逆变器，将直流电源转换为交流电源。

逆变器通常由晶体管、场效应管等元件组成。

逆变器的工作原理是通过控制晶体管的开关状态，改变电流的方向和大小，从而产生所需的交流电。

步骤4：控制控制电路用于监测和调节电子镇流器的电流输出。

通过传感器检测负载的电流变化，并将信息反馈给控制电路。

控制电路根据负载的需求，调整逆变器的开关状态和频率，以达到所需的电流输出。

3. 电子镇流器的优势电子镇流器相比传统的电阻式镇流器具有以下几个优势：- 高效率：电子镇流器可以通过控制电流的方式，提高能源的利用效率。

- 稳定性：电子镇流器可以稳定地输出所需的电流，不受电压和负载的波动影响。

- 节能环保：电子镇流器通过减少能量的损耗，降低能源消耗，达到节能环保的目的。

总结：电子镇流器是一种用于控制电流的电子设备，通过整流、滤波、逆变和控制等步骤，将输入电源的电压和频率转换为适合特定负载的电流输出。

它具有高效率、稳定性和节能环保的优势。

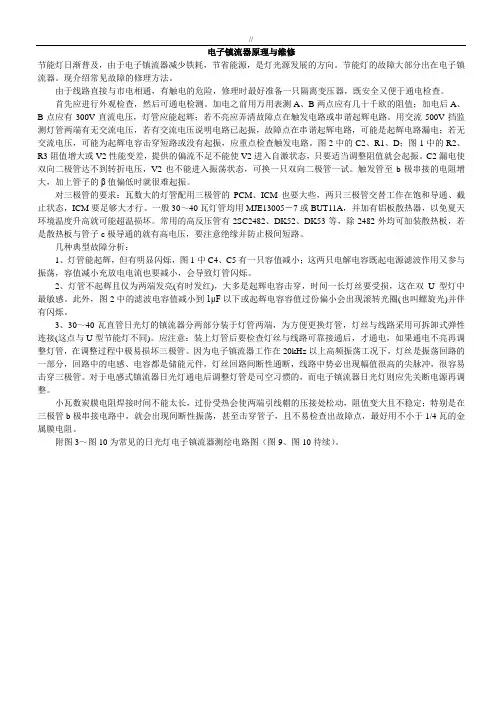

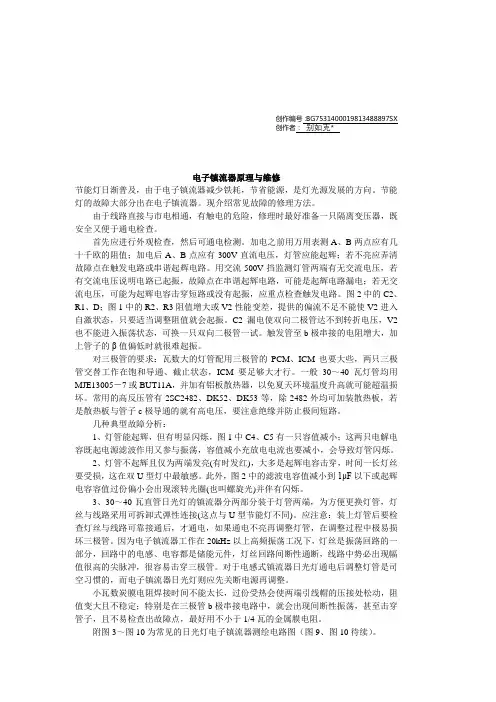

电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

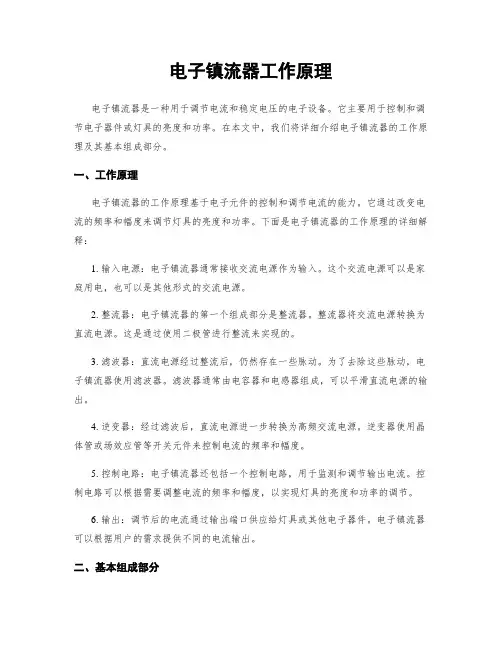

电子镇流器工作原理电子镇流器是一种用于调节电流和稳定电压的电子设备。

它主要用于控制和调节电子器件或灯具的亮度和功率。

在本文中，我们将详细介绍电子镇流器的工作原理及其基本组成部分。

一、工作原理电子镇流器的工作原理基于电子元件的控制和调节电流的能力。

它通过改变电流的频率和幅度来调节灯具的亮度和功率。

下面是电子镇流器的工作原理的详细解释：1. 输入电源：电子镇流器通常接收交流电源作为输入。

这个交流电源可以是家庭用电，也可以是其他形式的交流电源。

2. 整流器：电子镇流器的第一个组成部分是整流器。

整流器将交流电源转换为直流电源。

这是通过使用二极管进行整流来实现的。

3. 滤波器：直流电源经过整流后，仍然存在一些脉动。

为了去除这些脉动，电子镇流器使用滤波器。

滤波器通常由电容器和电感器组成，可以平滑直流电源的输出。

4. 逆变器：经过滤波后，直流电源进一步转换为高频交流电源。

逆变器使用晶体管或场效应管等开关元件来控制电流的频率和幅度。

5. 控制电路：电子镇流器还包括一个控制电路，用于监测和调节输出电流。

控制电路可以根据需要调整电流的频率和幅度，以实现灯具的亮度和功率的调节。

6. 输出：调节后的电流通过输出端口供应给灯具或其他电子器件。

电子镇流器可以根据用户的需求提供不同的电流输出。

二、基本组成部分除了上述工作原理外，电子镇流器还由一些基本组成部分构成，这些组成部分共同协作以实现电子镇流器的正常工作。

以下是电子镇流器的基本组成部分：1. 整流器：整流器将输入的交流电源转换为直流电源。

它通常由二极管桥或整流电路组成。

2. 滤波器：滤波器用于去除直流电源中的脉动。

它通常由电容器和电感器组成。

3. 逆变器：逆变器将直流电源转换为高频交流电源。

它使用开关元件（如晶体管或场效应管）来控制电流的频率和幅度。

4. 控制电路：控制电路用于监测和调节输出电流。

它可以根据需要调整电流的频率和幅度。

5. 输出端口：输出端口将调节后的电流供应给灯具或其他电子器件。

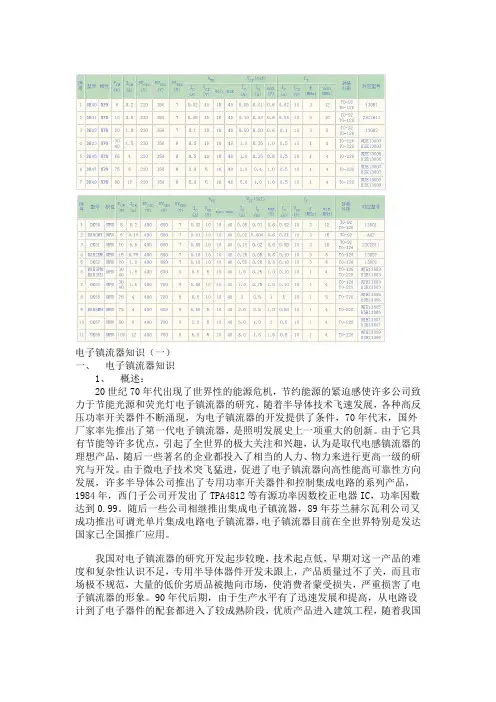

电子镇流器知识（一）一、电子镇流器知识1、概述：20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。

由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。

由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。

随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。

我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。

90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。

2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件：a、灯丝的预热电流或灯丝电流b、高电压启动c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。

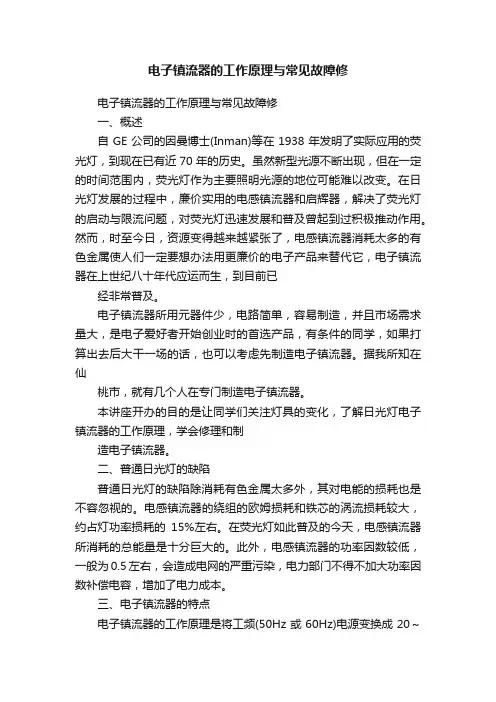

电子镇流器的工作原理与常见故障修电子镇流器的工作原理与常见故障修一、概述自GE公司的因曼博士(Inman)等在1938年发明了实际应用的荧光灯，到现在已有近70年的历史。

虽然新型光源不断出现，但在一定的时间范围内，荧光灯作为主要照明光源的地位可能难以改变。

在日光灯发展的过程中，廉价实用的电感镇流器和启辉器，解决了荧光灯的启动与限流问题，对荧光灯迅速发展和普及曾起到过积极推动作用。

然而，时至今日，资源变得越来越紧张了，电感镇流器消耗太多的有色金属使人们一定要想办法用更廉价的电子产品来替代它，电子镇流器在上世纪八十年代应运而生，到目前已经非常普及。

电子镇流器所用元器件少，电路简单，容易制造，并且市场需求量大，是电子爱好者开始创业时的首选产品，有条件的同学，如果打算出去后大干一场的话，也可以考虑先制造电子镇流器。

据我所知在仙桃市，就有几个人在专门制造电子镇流器。

本讲座开办的目的是让同学们关注灯具的变化，了解日光灯电子镇流器的工作原理，学会修理和制造电子镇流器。

二、普通日光灯的缺陷普通日光灯的缺陷除消耗有色金属太多外，其对电能的损耗也是不容忽视的。

电感镇流器的绕组的欧姆损耗和铁芯的涡流损耗较大，约占灯功率损耗的15%左右。

在荧光灯如此普及的今天，电感镇流器所消耗的总能量是十分巨大的。

此外，电感镇流器的功率因数较低，一般为0.5左右，会造成电网的严重污染，电力部门不得不加大功率因数补偿电容，增加了电力成本。

三、电子镇流器的特点电子镇流器的工作原理是将工频(50Hz或60Hz)电源变换成20～50KHz左右高频电源，直接点灯，无需其它限流器件。

与电感镇流器相比，电子镇流器具有以下优点：1、节能：1）照明效率提高普通荧光灯的工作频率为50Hz，其照明高效率因所谓的正电(或负电)降落的存在而很低，当电源频率在1000Hz以上时，这种正电(或负电)降落现象消失。

而电子镇流器工作频率一般都在20一50kHz，不产生正电或负电电位跌落，这就是电子镇流器能提高照明效率的原因。

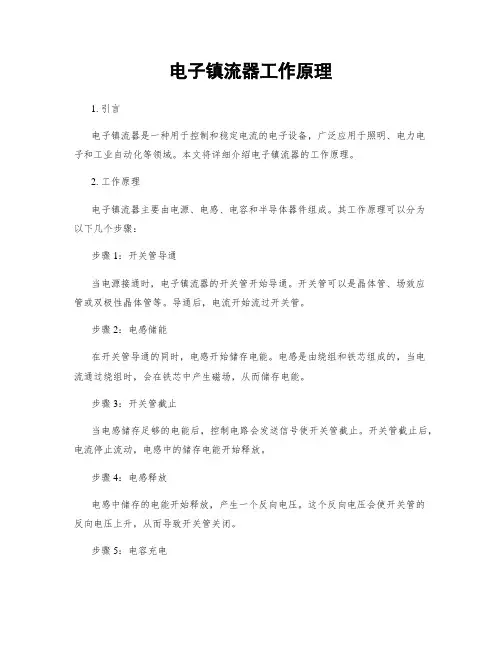

电子镇流器工作原理1. 引言电子镇流器是一种用于控制和稳定电流的电子设备，广泛应用于照明、电力电子和工业自动化等领域。

本文将详细介绍电子镇流器的工作原理。

2. 工作原理电子镇流器主要由电源、电感、电容和半导体器件组成。

其工作原理可以分为以下几个步骤：步骤1：开关管导通当电源接通时，电子镇流器的开关管开始导通。

开关管可以是晶体管、场效应管或双极性晶体管等。

导通后，电流开始流过开关管。

步骤2：电感储能在开关管导通的同时，电感开始储存电能。

电感是由绕组和铁芯组成的，当电流通过绕组时，会在铁芯中产生磁场，从而储存电能。

步骤3：开关管截止当电感储存足够的电能后，控制电路会发送信号使开关管截止。

开关管截止后，电流停止流动，电感中的储存电能开始释放。

步骤4：电感释放电感中储存的电能开始释放，产生一个反向电压。

这个反向电压会使开关管的反向电压上升，从而导致开关管关闭。

步骤5：电容充电当开关管关闭后，电容开始充电。

电容的作用是平滑电流，使其变得更加稳定。

电容会吸收电感释放的电能，从而保持电流的稳定性。

步骤6：重复工作周期以上步骤会不断重复，从而使电流保持稳定。

电子镇流器可以根据需要调整开关管的导通和截止时间，以控制输出电流的大小。

3. 优点和应用电子镇流器相比传统的电阻式镇流器具有以下优点：1) 节能：电子镇流器能够根据负载的需求调整输出电流，从而提高能源利用率，节约能源。

2) 稳定性：电子镇流器通过电容的作用平滑电流，使其变得更加稳定，减少电流的波动。

3) 寿命长：由于电子镇流器不使用传统的电阻元件，因此寿命更长，可靠性更高。

电子镇流器广泛应用于照明、电力电子和工业自动化等领域。

例如，在照明领域，电子镇流器可以用于LED灯具，通过调整输出电流，实现灯光的亮度控制和调节。

在电力电子领域，电子镇流器可以用于直流电源的稳定输出。

在工业自动化领域，电子镇流器可以用于电机控制，实现精确的电流调节。

4. 结论电子镇流器是一种用于控制和稳定电流的电子设备，通过开关管、电感和电容等元件的协同工作，实现对电流的调节和稳定。

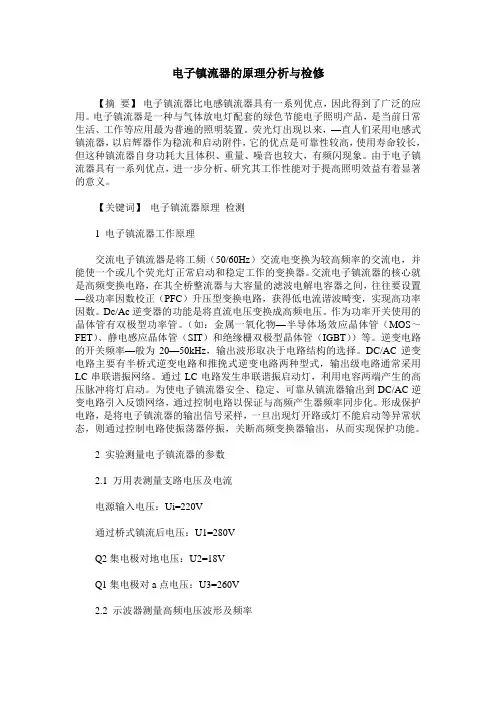

电子镇流器的原理分析与检修【摘要】电子镇流器比电感镇流器具有一系列优点，因此得到了广泛的应用。

电子镇流器是一种与气体放电灯配套的绿色节能电子照明产品，是当前日常生活、工作等应用最为普遍的照明装置。

荧光灯出现以来，—直人们采用电感式镇流器，以启辉器作为稳流和启动附件，它的优点是可靠性较高，使用寿命较长，但这种镇流器自身功耗大且体积、重量、噪音也较大，有频闪现象。

由于电子镇流器具有一系列优点，进一步分析、研究其工作性能对于提高照明效益有着显著的意义。

【关键词】电子镇流器原理检测1 电子镇流器工作原理交流电子镇流器是将工频（50/60Hz）交流电变换为较高频率的交流电，并能使一个或几个荧光灯正常启动和稳定工作的变换器。

交流电子镇流器的核心就是高频变换电路，在其全桥整流器与大容量的滤波电解电容器之间，往往要设置—级功率因数校正（PFC）升压型变换电路，获得低电流谐波畸变，实现高功率因数。

Dc/Ac逆变器的功能是将直流电压变换成高频电压。

作为功率开关使用的晶体管有双极型功率管。

（如：金属一氧化物—半导体场效应晶体管（MOS～FET）、静电感应晶体管（SIT）和绝缘栅双极型晶体管（IGBT））等。

逆变电路的开关频率—般为20—50kHz，输出波形取决于电路结构的选择。

DC/AC逆变电路主要有半桥式逆变电路和推挽式逆变电路两种型式，输出级电路通常采用LC串联谐振网络。

通过LC电路发生串联谐振启动灯，利用电容两端产生的高压脉冲将灯启动。

为使电子镇流器安全、稳定、可靠从镇流器输出到DC/AC逆变电路引入反馈网络，通过控制电路以保证与高频产生器频率同步化。

形成保护电路，是将电子镇流器的输出信号采样，一旦出现灯开路或灯不能启动等异常状态，则通过控制电路使振荡器停振，关断高频变换器输出，从而实现保护功能。

2 实验测量电子镇流器的参数2.1 万用表测量支路电压及电流电源输入电压：Ui=220V通过桥式镇流后电压：U1=280VQ2集电极对地电压：U2=18VQ1集电极对a点电压：U3=260V2.2 示波器测量高频电压波形及频率2.3 改进方法测量灯管两端电压当直接用示波器测量灯管两端电压时，由于示波器接有地线，容易使电路造成严重短路现象。

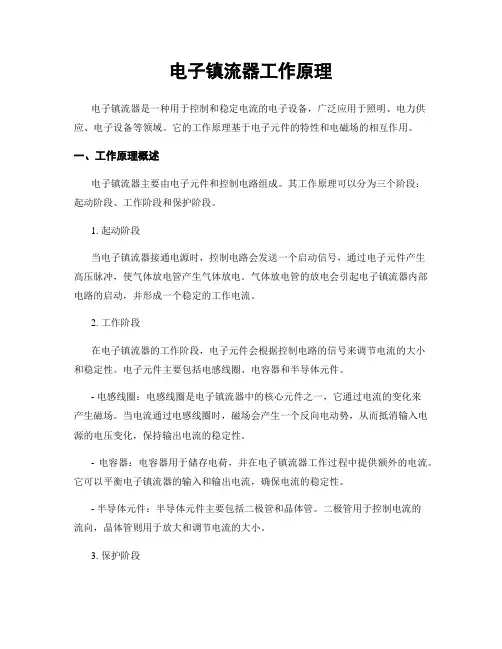

电子镇流器工作原理电子镇流器是一种用于控制和稳定电流的电子设备，广泛应用于照明、电力供应、电子设备等领域。

它的工作原理基于电子元件的特性和电磁场的相互作用。

一、工作原理概述电子镇流器主要由电子元件和控制电路组成。

其工作原理可以分为三个阶段：起动阶段、工作阶段和保护阶段。

1. 起动阶段当电子镇流器接通电源时，控制电路会发送一个启动信号，通过电子元件产生高压脉冲，使气体放电管产生气体放电。

气体放电管的放电会引起电子镇流器内部电路的启动，并形成一个稳定的工作电流。

2. 工作阶段在电子镇流器的工作阶段，电子元件会根据控制电路的信号来调节电流的大小和稳定性。

电子元件主要包括电感线圈、电容器和半导体元件。

- 电感线圈：电感线圈是电子镇流器中的核心元件之一，它通过电流的变化来产生磁场。

当电流通过电感线圈时，磁场会产生一个反向电动势，从而抵消输入电源的电压变化，保持输出电流的稳定性。

- 电容器：电容器用于储存电荷，并在电子镇流器工作过程中提供额外的电流。

它可以平衡电子镇流器的输入和输出电流，确保电流的稳定性。

- 半导体元件：半导体元件主要包括二极管和晶体管。

二极管用于控制电流的流向，晶体管则用于放大和调节电流的大小。

3. 保护阶段电子镇流器还配备了多种保护机制，以确保设备的安全和稳定工作。

常见的保护机制包括过流保护、过热保护和短路保护等。

当电子镇流器检测到异常情况时，保护电路会自动切断电源，以避免设备的损坏。

二、工作原理详解1. 调光原理电子镇流器可以实现调光功能，即通过控制电流的大小来调节灯光的亮度。

实现调光的主要方法有两种：PWM调光和电流调光。

- PWM调光：PWM调光是通过改变电流的占空比来调节灯光的亮度。

在PWM调光中，控制电路会以高频率开关电流，通过不同的开关时间比例来控制电流的大小。

开关时间越长，电流越大，灯光越亮。

- 电流调光：电流调光是通过改变电流的大小来调节灯光的亮度。

在电流调光中，控制电路会根据用户的需求，调节电子镇流器输出的电流大小，从而改变灯光的亮度。

创作编号：BG7531400019813488897SX创作者：别如克*电子镇流器原理与维修节能灯日渐普及，由于电子镇流器减少铁耗，节省能源，是灯光源发展的方向。

节能灯的故障大部分出在电子镇流器。

现介绍常见故障的修理方法。

由于线路直接与市电相通，有触电的危险，修理时最好准备一只隔离变压器，既安全又便于通电检查。

首先应进行外观检查，然后可通电检测。

加电之前用万用表测A、B两点应有几十千欧的阻值；加电后A、B点应有300V直流电压，灯管应能起辉；若不亮应弄清故障点在触发电路或串谐起辉电路。

用交流500V挡监测灯管两端有无交流电压，若有交流电压说明电路已起振，故障点在串谐起辉电路，可能是起辉电路漏电；若无交流电压，可能为起辉电容击穿短路或没有起振，应重点检查触发电路。

图2中的C2、R1、D；图1中的R2、R3阻值增大或V2性能变差，提供的偏流不足不能使V2进入自激状态，只要适当调整阻值就会起振。

C2漏电使双向二极管达不到转折电压，V2也不能进入振荡状态，可换一只双向二极管一试。

触发管至b极串接的电阻增大，加上管子的β值偏低时就很难起振。

对三极管的要求：瓦数大的灯管配用三极管的PCM、ICM也要大些，两只三极管交替工作在饱和导通、截止状态，ICM要足够大才行。

一般30～40瓦灯管均用MJE13005－7或BUT11A，并加有铝板散热器，以免夏天环境温度升高就可能超温损坏。

常用的高反压管有2SC2482、DK52、DK53等，除2482外均可加装散热板，若是散热板与管子c极导通的就有高电压，要注意绝缘并防止极间短路。

几种典型故障分析：1、灯管能起辉，但有明显闪烁，图1中C4、C5有一只容值减小；这两只电解电容既起电源滤波作用又参与振荡，容值减小充放电电流也要减小，会导致灯管闪烁。

2、灯管不起辉且仅为两端发亮(有时发红)，大多是起辉电容击穿，时间一长灯丝要受损，这在双U型灯中最敏感。

此外，图2中的滤波电容值减小到1μF以下或起辉电容容值过份偏小会出现滚转光圈(也叫螺旋光)并伴有闪烁。

电子镇流器工作原理电子镇流器是一种用于电子设备的电源管理器件，它的主要功能是将交流电转换为直流电，并稳定输出给电子设备供电。

在本文中，我们将详细介绍电子镇流器的工作原理。

一、背景介绍在现代电子设备中，很多设备需要直流电才能正常工作，而市电是交流电，因此需要将交流电转换为直流电。

传统的方法是使用线性电源，但线性电源效率低下，体积大，产生的热量也较多。

电子镇流器则是一种更加高效、紧凑的选择。

二、工作原理电子镇流器的工作原理可以简单分为三个阶段：整流、滤波和稳压。

1. 整流电子镇流器的第一个阶段是整流，它将交流电转换为脉冲形式的直流电。

通常使用的整流电路有两种类型：单相整流和三相整流。

单相整流适用于家庭电器等小功率设备，而三相整流适用于大功率设备，如工业设备。

2. 滤波在整流后，脉冲形式的直流电还存在着较大的纹波，需要进行滤波处理。

滤波电路通常由电容器和电感器组成，它们能够平滑输出电流，减小纹波的幅度，使输出电压更加稳定。

3. 稳压滤波后的直流电压仍然有一定的波动，需要进行稳压处理，以确保输出电压的稳定性。

稳压电路通常由稳压二极管、稳压管或稳压芯片组成。

这些元件能够自动调整电流和电压，使输出电压保持在设定的范围内。

三、特点和优势电子镇流器相比传统的线性电源具有以下特点和优势：1. 高效率：电子镇流器的转换效率通常可以达到90%以上，远高于线性电源的效率。

这意味着更少的能量损耗，更低的发热量。

2. 尺寸小：电子镇流器采用集成电路和高频开关技术，可以实现紧凑的设计，适用于空间有限的应用场景。

3. 可调性：电子镇流器可以通过调整电路参数来实现输出电压的调节，以满足不同设备的需求。

4. 保护功能：电子镇流器通常具有过流保护、过热保护和短路保护等功能，可以保护电子设备免受电源问题的损害。

5. 长寿命：由于电子镇流器的高效率和保护功能，它们通常具有较长的使用寿命，能够稳定可靠地为电子设备供电。

四、应用领域电子镇流器广泛应用于各种电子设备中，包括但不限于以下领域：1. 家用电器：电视、电脑、手机充电器等。

电子镇流器工作原理电子镇流器是一种用于控制和稳定电流的电子装置，广泛应用于照明、电子设备和工业生产中。

它的工作原理基于电子元件的特性和电路设计的原理。

一、电子镇流器的基本组成部分1. 变压器：电子镇流器中的变压器主要用于将输入电源的电压转换为合适的工作电压，并提供电流稳定的功能。

2. 电容器：电子镇流器中的电容器用于储存和平滑电流，以确保输出电流的稳定性。

3. 电感线圈：电子镇流器中的电感线圈主要用于限制电流的流动，防止过流和过载。

4. 半导体器件：电子镇流器中的半导体器件，如晶体管、二极管和场效应管等，用于控制电流的流动和调整输出电压。

二、电子镇流器的工作原理电子镇流器的工作原理可以分为以下几个步骤：1. 输入电压变换：输入电压经过变压器转换为合适的工作电压。

变压器的设计和参数决定了输出电压的稳定性和调节范围。

2. 电流调节：通过半导体器件的控制，电子镇流器可以调整输出电流的大小。

这些半导体器件的开关状态和频率受到控制电路的调节，从而实现对输出电流的精确控制。

3. 电流稳定性：电子镇流器通过电容器和电感线圈的配合，可以实现对输出电流的稳定性控制。

电容器可以储存和平滑电流，电感线圈则可以限制电流的变化范围，从而保证输出电流的稳定性。

4. 过流保护：电子镇流器通常还具有过流保护功能，当输出电流超过设定值时，保护电路会自动切断电流，以避免损坏电子元件和设备。

三、电子镇流器的优势和应用1. 节能环保：相比传统的电阻式镇流器，电子镇流器具有更高的效率和更低的能量损耗，能够节省能源并减少对环境的影响。

2. 调光性能：电子镇流器可以根据需要对照明设备进行调光，实现灯光的亮度调节和光线的控制。

3. 稳定性和可靠性：电子镇流器通过精确的电流控制和稳定的电压输出，可以保证照明设备的长寿命和稳定的工作性能。

4. 应用广泛：电子镇流器广泛应用于照明、电子设备和工业生产中，如室内照明、路灯、汽车照明、显示屏背光等领域。

电子镇流器的工作原理与维修电子镇流器接线图大全电子镇流器工作原理：电子镇流器是将工频交流电源转换成高频交流电源的变换器。

基本工作原理是：工频电源经过射频干扰(RFI)滤波器，全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后，变为直流电源。

通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管放电变成导通状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。

关于“电子镇流器的工作原理与维修电子镇流器接线图大全”的详细说明。

1.电子镇流器的工作原理与维修电子镇流器工作原理电子镇流器是将工频交流电源转换成高频交流电源的变换器。

基本工作原理是：工频电源经过射频干扰(RFI)滤波器，全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后，变为直流电源。

通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC 串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管放电变成导通状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。

电子镇流器维修一、检修前的准备工作电子镇流器用市电直接整流，然后进行半桥逆变，点亮日光灯管。

它与市电不隔离，如同电视机的热底板，电路板上各处都带电。

人体接触公共线(地线)都有触电危险。

检修时要特别注意人身安全。

加电后。

切勿用手接触线路板上的任何金属部分，尤其不要双手拿电路板。

R的塑料罩中取出两块电路板A、B。

把灯丝弹簧片的四根接线l～4焊下，依次焊到灯管两头的灯丝引脚上，在市电引入端接上开关SWl和电源插头。

电子镇流器的工作原理及相关知识电子镇流器是一种用于调节电流的电子设备，广泛应用于照明、电力电子和工业控制等领域。

它可以提供稳定的电流输出，保护电路和灯具，并提高能源利用率。

本文将详细介绍电子镇流器的工作原理和相关知识。

一、电子镇流器的工作原理电子镇流器的主要工作原理是通过电子元件对电流进行调节和控制。

它将交流电源转换为直流电源，并通过控制电流的波形和频率来实现对电流的调节。

1. 电流整流和滤波电子镇流器首先将交流电源转换为直流电源。

它使用整流电路将交流电源的波形转换为直流电流。

然后，通过滤波电路去除直流电流中的脉动，以获得稳定的直流电源。

2. 电流调节和控制电子镇流器通过调节电流的波形和频率来控制输出电流的大小。

它使用开关电路和控制电路来实现对电流的调节。

其中，开关电路可以是晶闸管、MOS管或者其他开关元件。

控制电路通过控制开关电路的开关时间和频率来调节输出电流的大小。

3. 保护电路电子镇流器还配备了多种保护电路，用于保护电路和灯具免受过电流、过电压和短路等异常情况的伤害。

这些保护电路可以提高电子镇流器的可靠性和安全性。

二、电子镇流器的优势和应用1. 节能高效相比传统的电感式镇流器，电子镇流器具有更高的能源利用率。

它能够通过调节电流的波形和频率来提高能源的利用效率，并减少能源的浪费。

2. 稳定可靠电子镇流器能够提供稳定的电流输出，不受电网电压波动的影响。

它还具有多种保护电路，可以有效地保护电路和灯具，延长其使用寿命。

3. 调光性能好电子镇流器可以实现对灯具的调光控制。

通过调节电流的波形和频率，可以实现灯光的亮度调节，满足不同场景和需求的照明要求。

4. 应用广泛电子镇流器广泛应用于照明、电力电子和工业控制等领域。

在照明领域，它常用于LED灯具、荧光灯和高压钠灯等的驱动电路。

在电力电子领域，它可以用于电力变换器、机电驱动和电源等设备。

在工业控制领域，它可以用于工业自动化系统和机器人等设备。

三、电子镇流器的发展趋势1. 高效节能随着能源紧缺和环境污染的日益严重，电子镇流器的节能性能将成为发展的重点。

电子镇流器工作原理一、引言电子镇流器是一种用于控制电流流动的电子设备，广泛应用于照明领域。

它能够提供稳定的电流输出，延长灯具寿命，提高能源利用率。

本文将详细介绍电子镇流器的工作原理。

二、电子镇流器的组成电子镇流器主要由以下几个部分组成：1. 输入电路：负责接收交流电源的输入，并进行必要的电压和频率变换。

2. 整流电路：将交流电源转换为直流电源。

3. 滤波电路：消除直流电源中的纹波，并提供稳定的直流电压。

4. 逆变电路：将直流电压转换为高频交流电压。

5. 控制电路：控制逆变电路的开关，实现对输出电流的精确控制。

6. 输出电路：将高频交流电压转换为恒定的电流输出，供给灯具使用。

三、电子镇流器的工作原理电子镇流器的工作原理可以分为以下几个步骤：1. 输入电路接收交流电源的输入，并通过变压器将电压变换为适合电子镇流器工作的电压。

同时，输入电路还会对输入电源进行滤波和稳压处理，以确保电子镇流器的正常工作。

2. 整流电路将变压器输出的交流电源转换为直流电源。

这一步骤通常使用整流桥来实现，将交流电源转换为脉冲直流电源。

3. 滤波电路对直流电源进行滤波处理，消除直流电源中的纹波，并提供稳定的直流电压。

滤波电路通常由电容器和电感器组成，能够将脉冲直流电源转换为平稳的直流电压。

4. 逆变电路将直流电压转换为高频交流电压。

逆变电路通常由MOSFET或IGBT等开关元件组成，通过开关的控制，将直流电压转换为高频交流电压。

5. 控制电路对逆变电路的开关进行精确控制，以实现对输出电流的精确控制。

控制电路通常由微处理器或专用的控制芯片组成，能够根据用户的需求调整输出电流的大小。

6. 输出电路将高频交流电压转换为恒定的电流输出，供给灯具使用。

输出电路通常由电感器和电容器组成，能够将高频交流电压转换为稳定的电流输出。

四、电子镇流器的优势相比传统的磁性镇流器，电子镇流器具有以下几个优势：1. 高效节能：电子镇流器能够提供稳定的电流输出，减少能量的浪费，提高能源利用效率。
