三款电子节能灯电路图详解220V市电经整流后变成300V左右的直流电，再由开关电路来回振荡和升压，转化为高频脉冲电压，即可直接点亮日光灯管。
由于开关电路本身功耗低，输出功率大，功率因数可以做得很高，若配上高效灯管，节能效果更佳。
采用ZSC3038构成的电子节能灯电路图1-18所示为由ZSC3038构成的电子节能灯电路，该电路具有很强的抗干扰能力，它既可以防止市电电源中的干扰窜入电路，也可防止节能灯电路产生的干扰信号窜入电网。
该电路中设置有软启动（灯丝预热）电路，可延长灯管寿命，多用于护目灯和外销灯具中。
该节能灯电路主要由以L1、VT1、VT2、VD6、T1等为核心的元器件构成。
其中，L1是一种电磁滤波器，VT1、VT2的型号均为ZSC3038，VD6是一种双向触发二极管，T1为高频振荡升压变压器。
该电路主要由抗干扰电路和高频振荡电路两个部分组成。
（1）抗干扰电路在正常情况下，220V交流电压经电感L1、VD1～VD4、C1整流滤波后输出300V左右的直流电压。
由于L1采用共模绕制方式（即两组线圈匝数相等，绕向相反），故能有效抑制中、高频信号干扰电网。
（2）高频振荡电路开关型高频振荡电路由R1、C2、VD5、VD6、VT1、VT2和T1组成。
双向触发二极管VD6的击穿电压是16V，在每次接通电源时，电容C2充电。
当C2上的电压超过击穿电压时，VD6导通，此时VT2也导通。
由于变压器T1的正反馈作用，VT1与VT2轮流导通，使电路产生自激振荡，经L2、C6提供给日光灯丝预热电流。
C7、C8上取得高电平，在2s内启辉点亮灯管。
L2采用空心线圈，如配用不同功率的灯管，调试时应适当增减匝数。
采用BU406构成的电子节能灯电路图1-19所示为由晶体管BU406构成的电子节能灯电路，目前许多成品电子节能灯的电路都与此相同或相似。
该电路主要由功率推换管VT1、VT2（型号为BU406）以及振荡变压器T1、双向触发二极管VD6等组成。
光控节能灯电路原理图
用NE555集成块或声控集成电路（如BH-SK-Ⅰ型、BH-SK-Ⅱ型）或光敏电阻制作的声控或光控节能灯时较普通，它既可延长灯泡使用寿命，又可以消除“常明灯”现象。
本文介绍一款常见电子元器件组成的声控光控节能灯。
很适合初学电子技术的爱好者进行小制作，不妨一试。
一、工作原理
下图为声控、光控节能灯电路原理图。
该电路由主电路、开关电路、检测电路及放大电路组成。
组成桥式整流的四只二极管（VD1-VD4）和一个单向可控硅（VS）组成主路（和灯泡串联）；开关电路由开关三极管VT1和充电电路R2、C1组成；放大电路由VT2-VT5及电阻R4-R7组成；压电片PE和光敏电阻RL构成检测电路；控制电源由稳压管VD5和电阻R3构成。
交流电源经过桥式整流和电阻R1分压后接到可控硅VS的控制极，使VS。

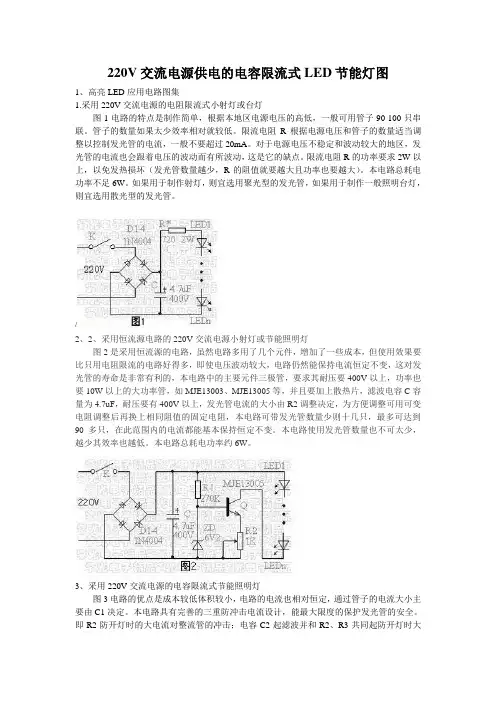

220V交流电源供电的电容限流式LED节能灯图1、高亮LED应用电路图集1.采用220V交流电源的电阻限流式小射灯或台灯图1电路的特点是制作简单，根据本地区电源电压的高低，一般可用管子90-100只串联。
管子的数量如果太少效率相对就较低。
限流电阻R根据电源电压和管子的数量适当调整以控制发光管的电流，一般不要超过20mA。
对于电源电压不稳定和波动较大的地区，发光管的电流也会跟着电压的波动而有所波动，这是它的缺点。
限流电阻R的功率要求2W以上，以免发热损坏（发光管数量越少，R的阻值就要越大且功率也要越大）。
本电路总耗电功率不足6W。
如果用于制作射灯，则宜选用聚光型的发光管，如果用于制作一般照明台灯，则宜选用散光型的发光管。
/2、2、采用恒流源电路的220V交流电源小射灯或节能照明灯图2是采用恒流源的电路，虽然电路多用了几个元件，增加了一些成本，但使用效果要比只用电阻限流的电路好得多，即使电压波动较大，电路仍然能保持电流恒定不变，这对发光管的寿命是非常有利的，本电路中的主要元件三极管，要求其耐压要400V以上，功率也要10W以上的大功率管，如MJE13003、MJE13005等，并且要加上散热片，滤波电容C容量为4.7uF，耐压要有400V以上，发光管电流的大小由R2调整决定，为方便调整可用可变电阻调整后再换上相同阻值的固定电阻，本电路可带发光管数量少则十几只，最多可达到90多只，在此范围内的电流都能基本保持恒定不变。
本电路使用发光管数量也不可太少，越少其效率也越低。
本电路总耗电功率约6W。
3、采用220V交流电源的电容限流式节能照明灯图3电路的优点是成本较低体积较小，电路的电流也相对恒定，通过管子的电流大小主要由C1决定。
本电路具有完善的三重防冲击电流设计，能最大限度的保护发光管的安全。
即R2防开灯时的大电流对整流管的冲击；电容C2起滤波并和R2、R3共同起防开灯时大电流对发光管的冲击；R3还起着防短时间内反复开关灯对发光管的高电压高电流冲击。
110v节能灯电路原理图一般设计110V的EB比220V的EB难度要高点,尤其是高功率因数的,下面以几副常规的原理图引领大家进入文章的主题.图1 220V通用线路图2 100-110V倍压线路图3 100-110V直接驱动线路A图4 100-110V直接驱动线路A为何110V的EB比220V的EB难度要高，最直接的影响是灯的启动问题，尤其是整灯在高温低压时，容易出现灯管不能成功启动，只有两边灯丝发红。
原因是在高温时磁环和三极管的驱动能力降低，以至灯启动电压和灯启动电流供应不足而不能使灯管成功引燃。
灯启动电压和启动电流供应不足也影响低温低压时灯的启动。
另外，要想EB输出相同的功率，110V的EB的输出电流自然要比220V 的输出电流大一倍，输出电流受控的关键点是EB的输出电感（也称扼流圈），此电感的选值太大，输出功率不足。
选值太小，便会引至EB的工作频率严重超标，三极管的开关损耗会上升，引至管子发热。
在线路的拓朴上,以上四副原理图是一样的,都是串联谐振正反馈电路，只是有一些巧妙的地方和元器件的数值选取不同。
此电路的最佳工作状态，必须符合：式1式中：Fw为工作频率。
Fo为整个谐振电路的固有频率。
以简单的词语说明就是：工作频率与输出电感和谐振电容的固有频率要相等，电路才能工作于最佳状态，此时负载电路等效于一个电阻，可提高整个EB的效率，降低热损耗，整机性能上升。
图1是常规的220V原理图，图2是110V经过倍压的原理图。
图3为110V 双谐振电容直接驱动原理图，图4是双谐振电容与灯丝交叉的直接驱动原理图。
图1不适宜用在110电路当中，何解？是因为要维持确定的功率，输出电感L2必须选得很小，要符合上式，谐振电容C6将要选取得很大，而C6不能选取得太大，因为太大了，启动电压将降低。
原因是：设有一高频电流流过灯丝，C6增大，等效于C6的电阻减小，C6两端的电压便下降，输出电感和灯丝的压降便上升，C6两端的电压下降，等于灯管电压下降，便很容易出现前文所述的高温不能启动问题。
LED节能灯的驱动电源电路图LED电源电路大多是由开关电源电路+反馈电路这样的形式构成，反馈电路从负载处取样后对开关电路进行脉冲的占空比调整或频率调整，以达到控制开关电路输出的目的。
LED手电筒驱动电路原理图市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图所示。
LED手电筒驱动电路工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即V TI(b)极电位逐渐上升，Ib1逐渐减小，当Ib1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。
LED：是一种能够将电能转化为可见光的固态的半导体器件。
通常叫发光二极管，英文名Light Emitting Diode，简称LED。
LED节能灯电路原理电路图LED节能灯电路原理电路图8 W LED 驱动应用电路示电图(输入电压为85 至264 V)图1 显示的是NCP1015 在隔离型1 W-8 W 范围AC-DC LED照明应用的电路示意图。
节能灯镇流器电路原理一、引言随着能源危机和环境保护意识的日益增强，节能问题越来越受到人们的重视。
在照明领域，传统的白炽灯已经被节能灯所替代。
而要让节能灯正常工作，镇流器的选择是必不可少的。
本文将对节能灯镇流器电路的原理进行详细介绍，并讲解其工作原理。
二、节能灯镇流器概述节能灯（Compact Fluorescent Lamp，CFL）是一种节能的照明设备，它由镇流器、荧光灯管和电子镇流器等部件组成。
其中，镇流器是节能灯的关键部件之一，其作用是把输入的交流电转换为适合荧光灯管工作的直流电。
为了进一步提高节能效果，电子镇流器已经成为节能灯的首选。
三、电子镇流器的工作原理电子镇流器是一种能够提供稳定输出电压和电流的电路。
它通过将输入的交流电转换为高频交流电，然后再将其变换为恒定的电流来启动和驱动荧光灯管工作。
下面是电子镇流器的工作原理图：（1）输入端电路电子镇流器通常采用全桥结构，其输入端电路如下图所示：[图1：电子镇流器输入端电路]在图中，L1和L2是输入端的线圈，C1和C2是输入端的电容器，D1至D4是输入端的二极管。
通过输入端的电路，交流电可以转换为直流电进行后续处理。
（2）逆变器电路电子镇流器的逆变器电路如下所示：[图2：电子镇流器逆变器电路]在图中，逆变器电路采用了MOS管和电感线圈，它的作用是将直流电转换为高频交流电。
通过逆变器电路，可以将电子镇流器的工作频率提高到10kHz以上。
（3）谐振电路电子镇流器的谐振电路如下所示：[图3：电子镇流器谐振电路]在图中，T1和T2是谐振变压器，C3和L3是谐振电路的电容器和电感线圈。
谐振电路的作用是将高频交流电变换为稳定的大小电流，以驱动荧光灯管工作。
通过以上三个电路的协同作用，电子镇流器可以将输入的交流电转换为恒定的电流，从而驱动荧光灯管正常工作。
四、电子镇流器的特点电子镇流器相比于传统的磁性镇流器具有以下特点：（1）节能：电子镇流器可以将输入的交流电转换为高频交流电，提高能源利用率。
Led节能灯电路图（一）LED通用照明应用及发展前景LED除了广泛应用移动设备、中大尺寸液晶显示屏（ LCD）背光及 LED标牌等领域外，如今也在越来越多地用于 LED汽车内部 / 外部照明，如前照灯、雾灯、尾灯、停车灯、仪表盘背光、车顶灯、阅读灯和氛围灯等，以及住宅照明和建筑物装饰照明等 LED通用照明。
LED通用照明应用覆盖范围广，低至 3W到 15W的 LED住宅照明，中等功率有如 15W至 75W 的商业及建筑物装饰性照明，高至 75W到 250W的户外及基础设施照明，典型照明产品有如 MR16/GU10灯、 E27/A19灯泡、镇流器、筒灯、 T8 灯管、街灯等。
LED通用照明应用极具发展前景。
各种 LED通用照明灯具中，近期来看，LED灯泡（如A19 LED灯泡）的发展势头惊人。
据统计，2012 年全球 LED灯泡出货量达 7。
35 亿只，2013年增长到 12。
25 亿只； 2014年迎来 LED灯泡市场的引爆点， 2015年 LED灯泡平均价格将会降至 10美元以下，出货量预计将进一步增长至 39 亿只左右。
高能效驱动器是 LED通用照明的重点要将 LED照明的节能功能发挥至最高，就需要高能效的LED驱动器。
我们以 LED灯泡为例，典型的 LED灯泡包含LED阵列、驱动电路、散光罩、散热片和螺旋灯头等主要组件，见图 2 的左半部分。
就驱动电路而言，高能效 LED驱动器 IC无疑是其中的重点。
图 2 的右半部分显示了典型的LED灯泡驱动电路，其中使用的是典型的独立式 LED驱动器。
要发挥 LED通用照明的高能效优势， LED驱动器存在多重挑战。
首先就是能效至关重要。
以 LED灯泡为例，其形状固定，散热受限，采用高能效 LED驱动器则可帮助将更多电能转化为光能，帮助散热。
其次， LED灯泡空间有限，需要更大的散热片面积，较大功率的灯泡尤为如此。
此外， LED正在迅速变化，提供多种选择，这对 LED驱动器的选择也构成了挑战。
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它采用了LED（发光二极管）作为光源。
LED节能灯相比传统的白炽灯和荧光灯具有更长的寿命、更低的能耗和更高的亮度。
下面将详细介绍LED节能灯的工作原理及原理图。
一、工作原理1. LED的发光原理LED是一种电子器件，它通过半导体材料的正向电流注入，使得电子与空穴结合，产生能量释放出光。
LED的发光原理是基于固态物理学中的半导体PN结的特性。
当外加正向电压时，电子从N区向P区注入，而空穴从P区向N区注入。
当电子与空穴结合时，能量被释放出来，产生光。
2. LED节能灯的工作原理LED节能灯利用LED的发光原理来实现照明。
LED节能灯通常由多个LED芯片组成，这些芯片被连接在一起，形成一个电路。
LED节能灯的工作原理可以分为以下几个步骤：（1）电源供电：LED节能灯通过电源供电，将交流电转换为直流电，以满足LED的工作电压要求。
（2）电流调节：LED节能灯通过电流调节电路来控制LED的亮度和稳定性。
电流调节电路可以根据LED的特性，调整电流的大小，以达到最佳的发光效果。
（3）LED芯片发光：LED节能灯中的LED芯片在接收到适当的电流后开始发光。
LED芯片的发光颜色可以通过不同的半导体材料和掺杂剂来控制。
（4）散热设计：LED节能灯在工作时会产生热量，为了保证LED的寿命和稳定性，需要进行散热设计。
散热设计可以通过散热片、散热器等方式来提高LED的散热效果。
二、原理图LED节能灯的原理图如下所示：[原理图]在原理图中，可以看到LED节能灯的主要组成部分，包括电源、电流调节电路、LED芯片和散热装置。
1. 电源：电源是为LED节能灯提供电能的装置，它将交流电转换为直流电，并提供适当的电压和电流给LED芯片。
2. 电流调节电路：电流调节电路通过控制电流的大小来调节LED的亮度和稳定性。
它可以根据LED的特性，调整电流的大小，以达到最佳的发光效果。
220v节能灯的工作原理
节能灯的工作原理是通过利用电子器件来实现电能的高效转换和发光效果。
下面是详细的工作原理：
1. 节能灯的核心组件是电子镇流器，它通过转换电路将交流电源的电能转换为适合节能灯工作的直流电能。
电子镇流器包括整流电路、滤波电路和逆变电路。
2. 当交流电源接通时，整流电路将交流电转换为直流电。
滤波电路会将转换后的电流进行平滑处理，以确保输入到逆变电路的电流稳定。
3. 逆变电路将直流电源转换为高频交流电源。
这样做是为了激发节能灯中的荧光粉，使其产生发光效果。
逆变电路中的开关元件通常采用三极管或场效应管。
4. 高频交流电驱动荧光粉发光。
节能灯的荧光粉包覆在灯管内表面，当高频交流电通过荧光粉时，荧光粉会吸收电能并转化为可见光。
不同的荧光粉会发射不同波长的光，从而产生具有不同颜色的光。
5. 节能灯的灯管内有一对电极，当高频交流电经过灯管时，电极产生电场，促使气体放电。
放电时，气体中的电子与汞蒸汽碰撞，激发汞蒸汽的原子和离子，从而产生紫外线。
紫外线激发荧光粉发光，并且透过灯管的荧光粉发射出可见光。
通过以上工作原理，节能灯可以在较低的功率下产生较大的发光效果，从而实现能效的提升和节能的目的。
12v节能灯电路原理图2008年01月30日 18:11 本站原创作者：不详用户评论（0）关键字：12v节能灯电路原理图该台灯用红外光作读写距离的监测，光敏二极管作环境亮度的监测。
电路(见图2)、红外接收电路(见图1)、环境亮度检测电路(见图4)、报警电路(见图3)、调光及功能选择电路(见图5)等组成。
电路：由V5、V6、R10、C9组成RC选频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，振荡信号经R12送入红外发光频率的红外光信号。
电路：D1接收信号由V1、 V2放大，D2、D3、C8倍压检波，V3、V4电子开关组成。
当红外光电二极管接收到红外光信号后，如强度足够，则V3导通， V4截止，A点不“接地”；反之，如强度不足或接收不到红外线信号，则V3截止， V4导通，A与地相接。
使SCR2关断，灯熄；同时报警电流流过的路叫做电路">电路工作。
环境亮度检测电路：当环境亮度低时(不适宜读写)，光敏二极管D5阻值变大，V9因b极为低电平而截止，D6发光指示报警。
反之，D6熄灭。
报警电路：该电路是一个声频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，C3为负反馈电容。
当A点接地时，V7、V8基极电路形成通路，电路起振，扬声器发声报警；反之，A点不接地时，V7、V8无基极电流而截止，电路停振，扬声器不发声。
台灯、电源、功能选择电路：(1)台灯： SCRl与灯光串联，C13、RP2、R15、DIAC组成触发电路，调节RP2，即可改变SCRl的导通角，达到调光目的。
此时变压器断电，其他电路不工作。
(2)无监测：变压器不接入电路，交流电源只供给灯泡，且不调光。
(3)有灯监测：交流电源一路供给变压器，另一路经SCR2、SCRI串联后送给灯泡， SCR2受A 点的控制。
(4)关：灯泡与变压器全部无电，台灯不工作。
电子镇流器知识（一）一、电子镇流器知识1、概述：20世纪70年代出现了世界性的能源危机，节约能源的紧迫感使许多公司致力于节能光源和荧光灯电子镇流器的研究，随着半导体技术飞速发展，各种高反压功率开关器件不断涌现，为电子镇流器的开发提供了条件，70年代末，国外厂家率先推出了第一代电子镇流器，是照明发展史上一项重大的创新。
由于它具有节能等许多优点，引起了全世界的极大关注和兴趣，认为是取代电感镇流器的理想产品，随后一些著名的企业都投入了相当的人力、物力来进行更高一级的研究与开发。
由于微电子技术突飞猛进，促进了电子镇流器向高性能高可靠性方向发展，许多半导体公司推出了专用功率开关器件和控制集成电路的系列产品，1984年，西门子公司开发出了TPA4812等有源功率因数校正电器IC，功率因数达到0.99。
随后一些公司相继推出集成电子镇流器，89年芬兰赫尔瓦利公司又成功推出可调光单片集成电路电子镇流器，电子镇流器目前在全世界特别是发达国家已全国推广应用。
我国对电子镇流器的研究开发起步较晚，技术起点低，早期对这一产品的难度和复杂性认识不足，专用半导体器件开发未跟上，产品质量过不了关，而且市场极不规范，大量的低价劣质品被抛向市场，使消费者蒙受损失，严重损害了电子镇流器的形象。
90年代后期，由于生产水平有了迅速发展和提高，从电路设计到了电子器件的配套都进入了较成熟阶段，优质产品进入建筑工程，随着我国绿色照明工程的实施，为电子镇流器推广应用铺平了道路，国产电子镇流器必将迅速赶上国际先进水平，在竞争的国际市场中占有一席之地。
2、电感镇流器和电子镇流器的工作原理：为了使荧光灯正常工作，必须满足三个条件：a、灯丝的预热电流或灯丝电流b、高电压启动c、限制工作电流电子镇流器知识（二）当开关闭合电路中施加220V 50HZ的交流电源时，电流流过镇流器，灯管灯丝启辉器给灯丝加热（启辉器开始时是断开的，由于施压了一个大于190V以上的交流电压，使得启辉器内的跳泡内的气体弧光放电，使得双金属片加热变形，两个电极靠在一起，形成通路给灯丝加热），当启动器的两个电极靠在一起，由于没有弧光放电，双金属片冷却，两极分开，由于电感镇流器呈感性，当电路突然中断时，在灯两端会产生持续时间约1ms的600V-1500V的脉冲电压，其确切的电压值取决于灯的类型，在放电的情况下，灯的两端电压立即下降，此时镇流器一方面对灯电流进行限制作用，另一方面使电源电压和灯的工作电流之间产生55。
-65。
的相位差，从而维持灯的二次启动电压，使灯能更稳定的工作。
电感镇流由于结构简单，寿命长，作为第一种荧光灯配合工作的镇流器，它的市场占有率还比较大，但是，由于它的功率因数低，低电压启动性能差，耗能笨重，频闪等诸多缺点，它的市场慢慢地被电子镇流器所取代，电感镇流器能量损耗：40W（灯管功率）+10W（电感镇流器自身发热损耗）等于整套灯具总耗电为50W。
②、电子镇流器的工作原理：电子镇流器是一个将工频交流电源转换成高频交流电源的变换器，其基本工作原理是：工频电源经过射频干扰（RFI）滤波器，全波整流和无源（或有源）功率因数校正器（PPFC 或APFC）后，变为直流电源。
通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管"放电"变成"导通"状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。
电子镇流器知识（三）③、电感镇流器与电子镇流器的比较：电子镇流器知识（四）3、电子镇流器的分类：A、按安装模式可分为：a、独立式b、内装式c、整体式B、按性能特点可分为：a、普通型b、高功率因数型c、高性能型d、高性价比型e、可调光型五大类序号类型性能特点功率因数谐波含量三次谐波灯电流波峰比1.普通型0.6 ≥120%90% 1.4~1.6 高频化使之小型、轻、有节电功能2.高功率因数型H级≥0.9≤30%≤18%1.7~2.1采用无源滤波和异常保护3.高性能电子镇流器L级≥0.95≤20%≤10% 1.4~1.7 有完善的异常保护功能，电磁兼容4.高性价比电子镇流器L级≥0.97≤10%≤5% 1.4~1.7 采用集成技术和恒功率电路设计，电压波动影响照度小5.可调光电子镇流器≥0.96≤10%≤5%≤1.7采用集成技术和有源可变频率谐振技术4、电子镇流器的优点：1) 节能：电子镇流器自身的功率损耗仅为电感镇流器的40%左右，而且荧光灯在30KHZ左右的高频下，光效将提高20%，工作电流仅为电感的40%左右，并且能够在低温、低压下启动和工作。
2) 无频闪：灯管在30KHZ左右工作时，发光稳定，人眼感觉不出"频闪"有利于保护视力。
3) 无噪声：有利于在安静的环境中工作和学习。
4) 灯管寿命延长：无需启辉器，不被反复冲击，闪烁，不会使灯管过早发黑，一次启动，减少维修和更换启辉器和灯管的工作量。
5) 功率因数高，减少了无功损耗，提高了供电设备容量的有效利用率，减少线路的损耗。
二、电子镇流器产品介绍电子镇流器可分为4大系列15个品种：1、一拖一，普通型与灯箱型专用电子镇流器分为20W、30W、40W共6个品种2、一拖二，普通型与灯箱型专用电子镇流器分为2 X 20W、2 X 30W、2 X 40W共6个品种3、环形灯用电子镇流器分为22W、32W共2个品种4、石英灯变压器适用于35-60W共1个品种注：20W、40W是针对T10、T12管来说的，18W、36W是针对T8灯管来说的。
所以有时我们讲20W，也可以理解为18W，同时T8管的36W我们也可以理解为T10、T12的40W，因为它们的镇流器是通用的。
三、电子镇流器的性能及工艺1、高功率因数，功率因数>0.92、流明系数>95%3、工作温度-15℃-+50℃4、最高温升15℃5、工作电压范围160VAC-240VAC6、产品设计与加工程序严格按ISO9002的质量保证体系来运作,原材料层层把关,筛选,成品最终要全部检验、老炼，合格方可入仓。
四、电子镇流器的实用场合1、一拖一、一拖二灯箱专用电子镇流器是专门为户外灯箱，广告牌而设计的它有：1）使用安全绝缘性能高，防水防潮性能好，镇流器温升低，不会影响灯箱布或灯箱片因受热而变黄。
2）方便：a、可直接插到光管脚上，无须接驳安装接线柱；b、镇流器底部附有海绵贴，可粘贴固定镇流器；c、配备金属扣，无须灯管支架也可固定灯管；d、省去频繁更换启辉器的麻烦。
3、一拖一、一拖二普通型电子镇流器适用于各种普通照明场合灯具的安装与更换；4、环形灯电子镇流器是专门为环形灯而设计，它适用于安装在吸顶灯具内，如家庭阳台照明、走道照明、楼梯通道照明及其它公共场所照明。
5、石英灯变压器是专门为35W-60W的低压石英灯而设计的，用它配用的下射灯寿命长（是白炽灯的4倍）亮度高、色温恒定、体积小，可用于商店、展示橱窗、展览馆、珠宝店、酒吧、博物馆、专卖店等处的一般照明或特殊区的重点照明现在就对照电路图来逐一分析：L1-L2:是电感线圈，由铜线绕成，分别起耦合及镇流器的作用。
利用高频节能，发热很小，比电感镇流器还耐用，在电子镇流器中从未被烧坏过。
同类零件能使用10年以上。
D1-D4: 整流二极管，用于提供直流电，用耐压1000伏1A的1N4007，而电源的电压才250伏，故此，所有的损坏均表现为过流烧毁。
BG1-BG2: 开关三极管，电子镇流器中最贵的零件。
交变振荡、启辉都由它完成。
就是这两个零件最容易最经常坏。
节能灯或电子镇流器是长寿还是短命主要的问题就在这里。
因为它要求耐高温耐高电压并且工作点要为中点，过流、过压、过热、共态、干扰均会使它烧毁，特别娇气，因而即使采用最好最贵的零件，如果在设计时不能把所有的不可预料的情况都考虑进去，就会发生烧毁。
实际上没有可能都预计到，因而没有不会坏的节能灯（包括电子支架头、电子镇流器）原因就在于此。
解决办法一般有两种意见：１、增加各种昂贵的保护电路来保护它。
这就是"高档"节能灯卖得贵的最主要原因。
成本高，就不会坏吗？因而大部分的厂家都不采用这个方法。
２、把不太需要的保护电路去掉，想办法降低成本及售价，坏了也值。
大部分的节能灯厂家及电子镇流器厂家都采取了第二种的做法，特别是低价产品的厂家。
他们把几乎所有的保护电路都省略了，并采用便宜的三极管，把成本压到最低，以获得绝对的价格竞争力。
因为不可预料的情况总是很少出现的，与其花重本去防止，不如干脆降低成本，增加包用期，并宣传"反正便宜，坏了就干脆扔掉算了"的口号。
正因为这些廉价的节能灯都不带有保护电路，因此在实际使用中，不可预料的情况出现了：有的节能灯运气不好，只用几天就坏了，有的可用差不多一年。
更多的情况是，刚过包用期（一般是一两个月），就坏了。
让消费者颇有怨言。
不明就里的消费者还以为是有的品牌质量好，有的品牌质量不好。
其实质量都差不多一样。
厂家要竞争国内的市场，就应针对这个弱点，真正落实包修包用的承诺。
例如，把这些零售５元的节能灯、支架头、镇流器，包用期延长到半年，真正满足消费者的需求，觉得质量可靠。
但这样做必定给厂家带来特别大的维修压力。
在此讲两个减压方法：１、在D1-D4前面加上一个0.7安的保险管，４个二极管就几乎没有会坏的可能，只会老化，能使用10年以上。
保险管若带保险座可以方便维修时更换，高档电子镇流器中都有。
２、在三极管前面也加上插座。
城市照明期刊曾提到过。
一般来说，三极管是必坏件。
这样，在维修时可达到几乎看也不用看，直接换掉这两个零件就修好。
极大地提高了厂家维修的效率。
那么其它的零件就肯定不会坏了吗？以下就再说说其它零件的功能及损坏情况。
大家都知道，一个成熟的电路设计，在相同工作条件下，只要其各零件的数值不被改变，这个电路就能一直正常工作。
本电路其余零件都是起启动及保护作用的辅助零件，在实际使用中很少坏。
只要选择正品零件与合理的参数（图中已给出参考数值），就不会出问题。
C1-C2: 滤波保护电容（重点，常坏，表现为爆炸、漏液、阻抗变小或容量减少）。
应用450伏105度的无感电容，可以承受320伏的电源电压。
用正品电容，可保证其内部的电解液10年不干枯，温度特性比较好，因而能使用10年以上。
不过成本也有所增加。
D5: 保护二极管。
用耐压1000伏的4007，但实际工作电压才2伏，因而能使用10年以上。
R1-R2: 启动电阻（重点，常坏，表现为断路）。
