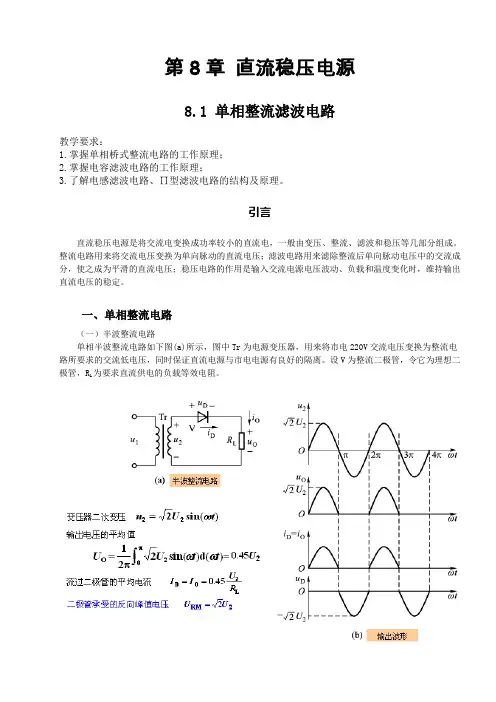

第8章直流稳压电源8.1 单相整流滤波电路教学要求：1.掌握单相桥式整流电路的工作原理；2.掌握电容滤波电路的工作原理；3.了解电感滤波电路、∏型滤波电路的结构及原理。
引言直流稳压电源是将交流电变换成功率较小的直流电，一般由变压、整流、滤波和稳压等几部分组成。
整流电路用来将交流电压变换为单向脉动的直流电压；滤波电路用来滤除整流后单向脉动电压中的交流成分，使之成为平滑的直流电压；稳压电路的作用是输入交流电源电压波动、负载和温度变化时，维持输出直流电压的稳定。
一、单相整流电路（一）半波整流电路单相半波整流电路如下图(a)所示，图中Tr为电源变压器，用来将市电220V交流电压变换为整流电路所要求的交流低电压，同时保证直流电源与市电电源有良好的隔离。
设V为整流二极管，令它为理想二极管，R L为要求直流供电的负载等效电阻。
由图可见，负载上得到单方向的脉动电压，由于电路只在u2的正半周有输出，所以称为半波整流电路。
半波整流电路结构简单，使用元件少，但整流效率低，输出电压脉动大，因此，它只使用于要求不高的场合。
（二）桥式整流电路为了克服半波整流的缺点，常采用桥式整流电路，如下图所示，图中V1、V2、V3、V4四只整流二极管接成电桥形式，故称为桥式整流。
1.工作原理和输出波形设变压器二次电压u2=21/2U2sinωt，波形如电压、电流波形图(a)所示。
在u2的正半周，即a点为正，b 点为负时，V1、V3承受正向电压而导通，此时有电流流过R L，电流路径为a→V1→R L→V3→b，此时V2、V4因反偏而截止，负载R L上得到一个半波电压，如电压、电流波形图(b)中的0～π段所示。
若略去二极管的正向压降，则u O≈u2。
电压、电流波形在u2的负半周，即a点为负b点为正时，V1、V3因反偏而截止，V2、V4正偏而导通，此时有电流流过R L，电流路径为b→V2→R L→V4→a。
这时R L上得到一个与0～π段相同的半波电压如电压、电流波形图(b)中的π～2π段所示，若略去二极管的正向压降，uＯ≈－u2。
