第八章功率放大器

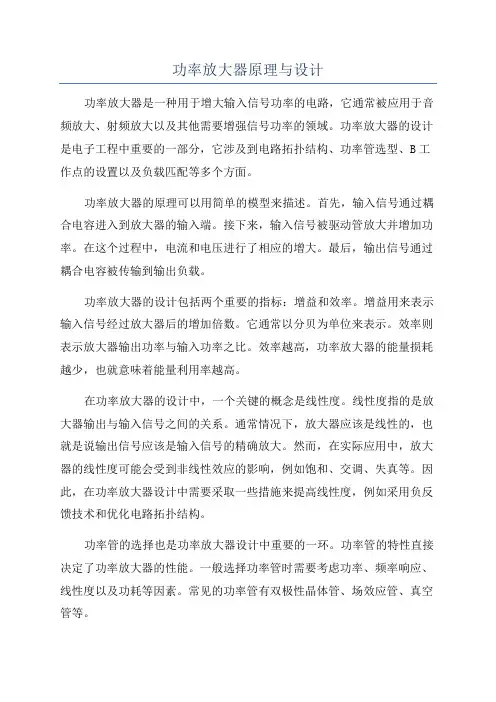

功率放大器原理与设计功率放大器是一种用于增大输入信号功率的电路，它通常被应用于音频放大、射频放大以及其他需要增强信号功率的领域。

功率放大器的设计是电子工程中重要的一部分，它涉及到电路拓扑结构、功率管选型、B工作点的设置以及负载匹配等多个方面。

功率放大器的原理可以用简单的模型来描述。

首先，输入信号通过耦合电容进入到放大器的输入端。

接下来，输入信号被驱动管放大并增加功率。

在这个过程中，电流和电压进行了相应的增大。

最后，输出信号通过耦合电容被传输到输出负载。

功率放大器的设计包括两个重要的指标：增益和效率。

增益用来表示输入信号经过放大器后的增加倍数。

它通常以分贝为单位来表示。

效率则表示放大器输出功率与输入功率之比。

效率越高，功率放大器的能量损耗越少，也就意味着能量利用率越高。

在功率放大器的设计中，一个关键的概念是线性度。

线性度指的是放大器输出与输入信号之间的关系。

通常情况下，放大器应该是线性的，也就是说输出信号应该是输入信号的精确放大。

然而，在实际应用中，放大器的线性度可能会受到非线性效应的影响，例如饱和、交调、失真等。

因此，在功率放大器设计中需要采取一些措施来提高线性度，例如采用负反馈技术和优化电路拓扑结构。

功率管的选择也是功率放大器设计中重要的一环。

功率管的特性直接决定了功率放大器的性能。

一般选择功率管时需要考虑功率、频率响应、线性度以及功耗等因素。

常见的功率管有双极性晶体管、场效应管、真空管等。

另外，负载匹配也是功率放大器设计中需要注意的问题。

负载匹配是指将负载电阻与功率管输出阻抗之间进行匹配，以确保功率的最大传输。

负载匹配可以通过匹配网络来实现，例如使用L型、π型网络。

负载匹配对于功率放大器的效率和输出功率都有重要影响。

总结起来，功率放大器的原理与设计涉及到电路拓扑结构、功率管选型、B工作点的设置以及负载匹配等多个方面。

在功率放大器的设计中需要考虑增益、效率、线性度以及负载匹配等指标。

选用合适的功率管，并采取适当的措施来提高线性度和效率。

功率放大器原理功率放大器原理图要说功率放大器的原理，我们还是先来看看功率放大器的组成：射频功率放大器（RF PA）是各种无线发射机的重要组成部分。

在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。

为了获得足够大的射频输出功率，必须采用射频功率放大器。

射频功率放大器是发送设备的重要组成部分。

射频功率放大器的主要技术指标是输出功率与效率。

除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。

功率放大器原理高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。

高频功率放大器是通信系统中发送装置的重要组件。

按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。

高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。

在“低频电子线路” 课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。

甲类放大器电流的流通角为360o，适用于小信号低功率放大。

乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。

乙类和丙类都适用于大功率工作。

丙类工作状态的输出功率和效率是三种工作状态中最高者。

高频功率放大器大多工作于丙类。

但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。

由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。

功率放大器的工作原理
功率放大器（PowerAmplifier）即PA，又称DC循环功率放大器，是一种用于放大电信号的电子设备，可以把一个较弱的电信号变成更有力量的电信号。

它具有增强信号电平、提高信号品质以及改善信号定位等功能，是广泛使用的电子设备。

从工作原理上看，功率放大器由信号放大部分与电源放大部分组成。

信号放大部分由放大电路、调节音量电路和输入输出端组成。

电源放大部分则一般由直流供电模块、滤波和稳压电路以及智能PWM调节电路等组成。

信号放大部分，通常采用放大电路。

它可以放大信号的电平，使信号变得更加清晰和强大。

调节音量电路可以调节音量大小，使声音更加自然和良好。

而电源放大部分，一般采用直流供电模块。

它可以为放大电路提供电源，从而提高功率放大器的性能和稳定性。

另外，滤波和稳压电路可以有效抗干扰，从而提高放大器的可靠性。

最后，PWM调节电路可以根据输出信号的变化自动调节直流电压和功率，实现对信号的智能控制。

功率放大器的应用非常广泛，它可用于多种类型的电子设备，如音响、扩音器、电视机等。

它可以将信号电平提高到一定程度，从而使声音变得更大、更清晰；也可以将电视机显示的画面变得更清晰。

此外，功率放大器还可以应用于通信、影音、安防、仪器仪表等多种行业中。

总之，功率放大器的工作原理是将一个较弱的电信号放大成更有力量的电信号。

它通过放大电路、直流电源模块、滤波和稳压电路以及PWM调节电路等，使功率放大器具有放大信号电平、提高信号品质以及改善信号定位等功能。

功率放大器的应用非常广泛，深受各行业的欢迎和青睐。

功率放大器的工作原理功率放大器是音频系统中非常重要的一种组件，它的作用是将输入的小功率信号放大到满足扬声器的要求，以及将相应的低压、低功率信号转换为高功率、高压电信号，以使扬声器发出音量足够大、质量足够高的音色。

由于功率放大器的工作原理关系到音频系统的音质，因此，分析和理解功率放大器的工作原理对正确使用和选择功率放大器具有非常重要的意义。

功率放大器的工作原理其实很简单，它是利用集成电路将输入信号增加，从而提高输出功率的设备。

功率放大器的输入端口一般有非线性信号输入、线性信号输入和数字信号输入，输出端口一般有多种功放，可以根据需求配置多种功率放大器输出级别，例如2瓦、4瓦、8瓦等。

功率放大器模块的主要电路分为有源底层电路和无源运放电路，有源底层电路是该模块的重要组成部分，它负责完成信号放大、噪声抑制、电压调整等功能，最终使得输出信号更加清晰。

无源运放电路则负责将放大的信号发送到输出端，其中的运放的功能和参数决定了功率放大器的输出电压大小和功率大小。

功率放大器的运行过程是，当音频信号输入到功率放大器的输入端时，有源底层电路将此信号放大，然后将放大后的信号输入到无源运放电路，再经由运放输出到输出端，实现将输入信号放大为输出电压高、功率大的信号。

这样就实现了将弱信号放大为有力的音频信号，以此满足扬声器的工作要求。

由于功率放大器起着将信号放大的作用，因此，它的质量也会影响到音频系统整体的音质。

一般来说，功率放大器衰减小，带宽宽，噪声低才能满足要求，而输入信号和输出功率要求在实际应用中也是很重要的要求。

因此，当我们选择功率放大器时，应根据实际使用要求，仔细考虑输入信号和输出功率的要求，选择能提供最佳性能的功率放大器，这样才能获得较好的音效。

总之，功率放大器的工作原理概述以上，它的作用是将输入的低功率信号转换为高功率、高压的电信号，以满足扬声器的工作要求，由于功率放大器的质量会影响整个音频系统的音质，因此，在选择功率放大器时，要综合考虑输入信号和输出功率的要求，以满足较好的音效要求。

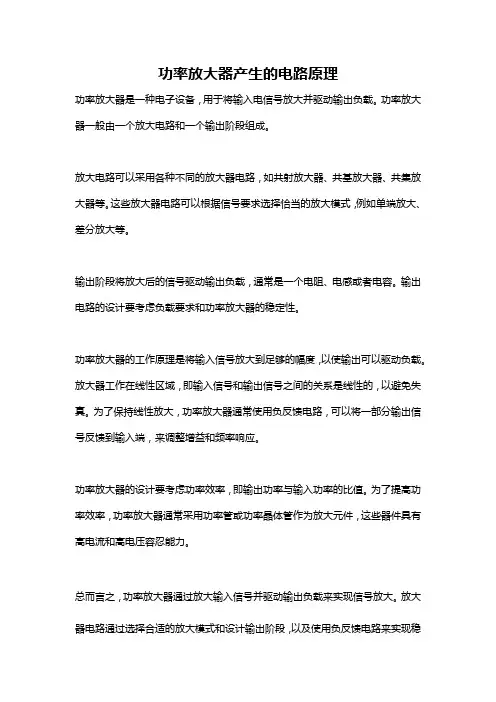

功率放大器产生的电路原理
功率放大器是一种电子设备，用于将输入电信号放大并驱动输出负载。

功率放大器一般由一个放大电路和一个输出阶段组成。

放大电路可以采用各种不同的放大器电路，如共射放大器、共基放大器、共集放大器等。

这些放大器电路可以根据信号要求选择恰当的放大模式，例如单端放大、差分放大等。

输出阶段将放大后的信号驱动输出负载，通常是一个电阻、电感或者电容。

输出电路的设计要考虑负载要求和功率放大器的稳定性。

功率放大器的工作原理是将输入信号放大到足够的幅度，以使输出可以驱动负载。

放大器工作在线性区域，即输入信号和输出信号之间的关系是线性的，以避免失真。

为了保持线性放大，功率放大器通常使用负反馈电路，可以将一部分输出信号反馈到输入端，来调整增益和频率响应。

功率放大器的设计要考虑功率效率，即输出功率与输入功率的比值。

为了提高功率效率，功率放大器通常采用功率管或功率晶体管作为放大元件，这些器件具有高电流和高电压容忍能力。

总而言之，功率放大器通过放大输入信号并驱动输出负载来实现信号放大。

放大器电路通过选择合适的放大模式和设计输出阶段，以及使用负反馈电路来实现稳
定的放大和线性放大。

在实际应用中，根据不同需求，可以选择不同类型的功率放大器电路结构和元件。
