《三视图》人教版1

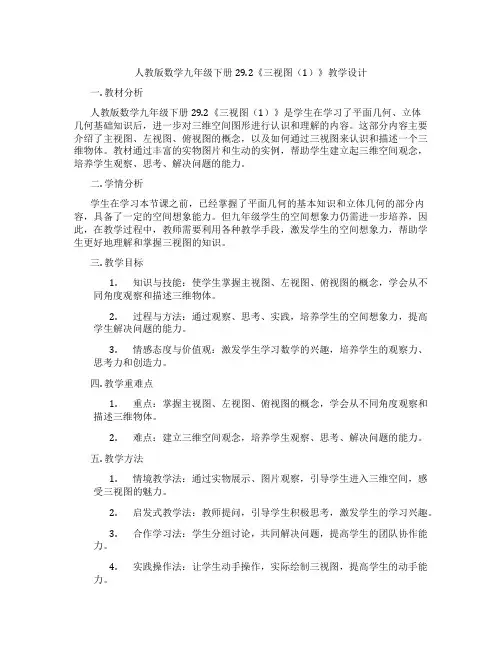

人教版数学九年级下册29.2《三视图（1）》教学设计一. 教材分析人教版数学九年级下册29.2《三视图（1）》是学生在学习了平面几何、立体几何基础知识后，进一步对三维空间图形进行认识和理解的内容。

这部分内容主要介绍了主视图、左视图、俯视图的概念，以及如何通过三视图来认识和描述一个三维物体。

教材通过丰富的实物图片和生动的实例，帮助学生建立起三维空间观念，培养学生观察、思考、解决问题的能力。

二. 学情分析学生在学习本节课之前，已经掌握了平面几何的基本知识和立体几何的部分内容，具备了一定的空间想象能力。

但九年级学生的空间想象力仍需进一步培养，因此，在教学过程中，教师需要利用各种教学手段，激发学生的空间想象力，帮助学生更好地理解和掌握三视图的知识。

三. 教学目标1.知识与技能：使学生掌握主视图、左视图、俯视图的概念，学会从不同角度观察和描述三维物体。

2.过程与方法：通过观察、思考、实践，培养学生的空间想象力，提高学生解决问题的能力。

3.情感态度与价值观：激发学生学习数学的兴趣，培养学生的观察力、思考力和创造力。

四. 教学重难点1.重点：掌握主视图、左视图、俯视图的概念，学会从不同角度观察和描述三维物体。

2.难点：建立三维空间观念，培养学生观察、思考、解决问题的能力。

五. 教学方法1.情境教学法：通过实物展示、图片观察，引导学生进入三维空间，感受三视图的魅力。

2.启发式教学法：教师提问，引导学生积极思考，激发学生的学习兴趣。

3.合作学习法：学生分组讨论，共同解决问题，提高学生的团队协作能力。

4.实践操作法：让学生动手操作，实际绘制三视图，提高学生的动手能力。

六. 教学准备1.教具：准备一些实物模型和图片，如立方体、球体等，以及相关题目。

2.学具：学生准备笔记本、尺子、圆规等绘图工具。

七. 教学过程1.导入（5分钟）教师通过展示一些实物模型和图片，如立方体、球体等，引导学生观察这些物体在不同角度的视图，从而引出本节课的主题——三视图。

人教版数学九年级下册29.2《三视图（1）》教案一. 教材分析人教版数学九年级下册29.2《三视图（1）》这一节主要介绍了三视图的概念及其基本的画法。

通过这一节的学习，学生能够了解并掌握主视图、左视图和俯视图的定义，以及如何根据物体的形状来画出它的三视图。

这一节的内容是学生空间想象力培养的重要环节，为后续学习立体几何打下基础。

二. 学情分析九年级的学生已经掌握了平面几何的基本知识，具有一定的空间想象力。

但是，对于如何将立体图形转换为平面图形，以及如何准确地画出三视图，部分学生可能还存在一定的困难。

因此，在教学过程中，需要关注这部分学生的学习情况，通过生动的实例和直观的演示，帮助他们理解和掌握三视图的画法。

三. 教学目标1.知识与技能：使学生了解三视图的概念，掌握主视图、左视图和俯视图的定义，学会如何根据物体的形状来画出它的三视图。

2.过程与方法：通过观察、实践、交流等活动，培养学生的空间想象力，提高其几何绘画能力。

3.情感态度与价值观：激发学生对数学学习的兴趣，培养其勇于探索、合作交流的学习态度。

四. 教学重难点1.重点：三视图的概念及其基本的画法。

2.难点：如何根据物体的形状来画出它的三视图，以及如何理解并应用主视图、左视图和俯视图之间的关系。

五. 教学方法采用问题驱动法、实例教学法和合作学习法。

通过生动有趣的实例，引导学生观察、思考和探索，激发学生的学习兴趣；学生进行合作交流，培养学生的团队协作能力；鼓励学生提出问题，引导学生自主学习，提高其解决问题的能力。

六. 教学准备1.教具：多媒体课件、实物模型、绘图工具。

2.学具：笔记本、绘图工具。

七. 教学过程1. 导入（5分钟）利用多媒体课件展示一些日常生活中的物体，如书本、圆柱、球体等，让学生观察并思考：如果我们把这些物体画出来，从不同的角度观察，会看到什么不同的图形呢？通过这个问题，引导学生思考三视图的概念。

2. 呈现（10分钟）讲解三视图的定义，以及主视图、左视图和俯视图的特点。

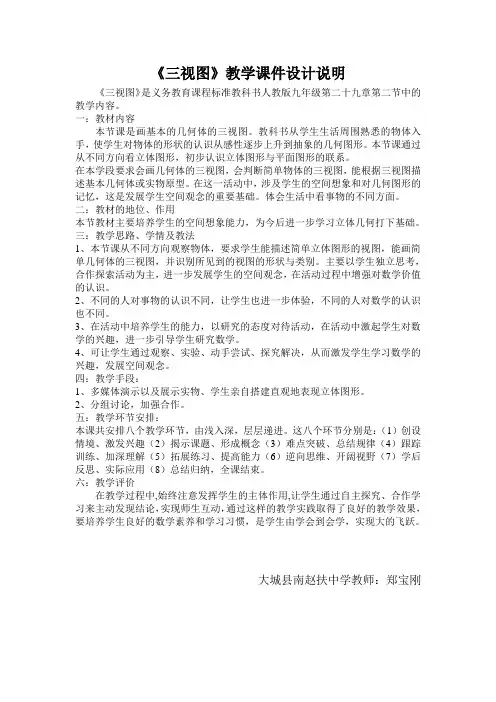

《三视图》教学课件设计说明《三视图》是义务教育课程标准教科书人教版九年级第二十九章第二节中的教学内容。

一：教材内容本节课是画基本的几何体的三视图。

教科书从学生生活周围熟悉的物体入手，使学生对物体的形状的认识从感性逐步上升到抽象的几何图形。

本节课通过从不同方向看立体图形，初步认识立体图形与平面图形的联系。

在本学段要求会画几何体的三视图，会判断简单物体的三视图，能根据三视图描述基本几何体或实物原型。

在这一活动中，涉及学生的空间想象和对几何图形的记忆，这是发展学生空间观念的重要基础。

体会生活中看事物的不同方面。

二：教材的地位、作用本节教材主要培养学生的空间想象能力，为今后进一步学习立体几何打下基础。

三：教学思路、学情及教法1、本节课从不同方向观察物体，要求学生能描述简单立体图形的视图，能画简单几何体的三视图，并识别所见到的视图的形状与类别。

主要以学生独立思考，合作探索活动为主，进一步发展学生的空间观念，在活动过程中增强对数学价值的认识。

2、不同的人对事物的认识不同，让学生也进一步体验，不同的人对数学的认识也不同。

3、在活动中培养学生的能力，以研究的态度对待活动，在活动中激起学生对数学的兴趣，进一步引导学生研究数学。

4、可让学生通过观察、实验、动手尝试、探究解决，从而激发学生学习数学的兴趣，发展空间观念。

四：教学手段：1、多媒体演示以及展示实物、学生亲自搭建直观地表现立体图形。

2、分组讨论，加强合作。

五：教学环节安排：本课共安排八个教学环节，由浅入深，层层递进。

这八个环节分别是：（1）创设情境、激发兴趣（2）揭示课题、形成概念（3）难点突破、总结规律（4）跟踪训练、加深理解（5）拓展练习、提高能力（6）逆向思维、开阔视野（7）学后反思、实际应用（8）总结归纳，全课结束。

六：教学评价在教学过程中,始终注意发挥学生的主体作用,让学生通过自主探究、合作学习来主动发现结论，实现师生互动，通过这样的教学实践取得了良好的教学效果，要培养学生良好的数学素养和学习习惯，是学生由学会到会学，实现大的飞跃。

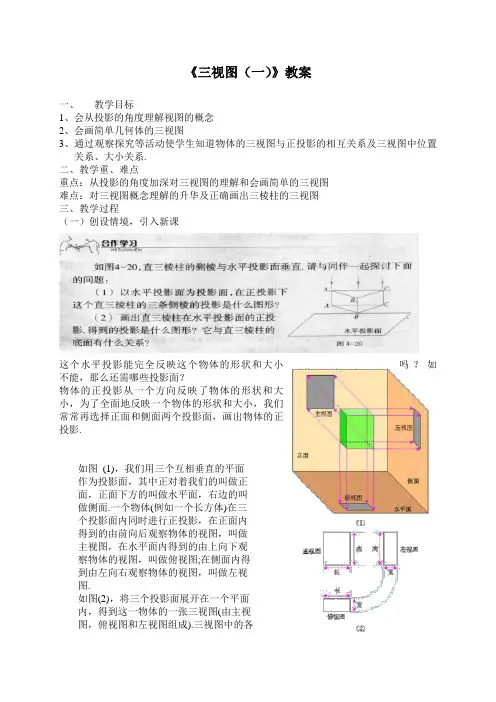

《三视图（一）》教案一、教学目标1、会从投影的角度理解视图的概念2、会画简单几何体的三视图3、通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系.二、教学重、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图难点：对三视图概念理解的升华及正确画出三棱柱的三视图三、教学过程（一）创设情境，引入新课这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影.如图(1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方面表示物体，三者合起来就能够较全面地反映物体的形状.三视图中，主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高.左视图与俯视图表示同一物体的宽，因此三个视图的大小是互相联系的.画三视图时.三个视图要放在正确的位置.并且使主视图与俯视图的长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等通过以上的学习，你有什么发现？物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图（二）应用新知例1画出下图2所示的一些基本几何体的三视图.分析:画这些基本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正”.3.在主视图正右方画出左视图.注意与主视图“高平齐”，与俯视图“宽相等”.解：练习：1、2、你能画出下图1中几何体的三视图吗小明画出了它们的三种视图(图2),他画的对吗请你判断一下.四、小结1、画一个立体图形的三视图时要考虑从某一个方向看物体获得的平面图形的形状和大小，不要受到该方向的物体结构的干扰.2、在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等.五、作业：。

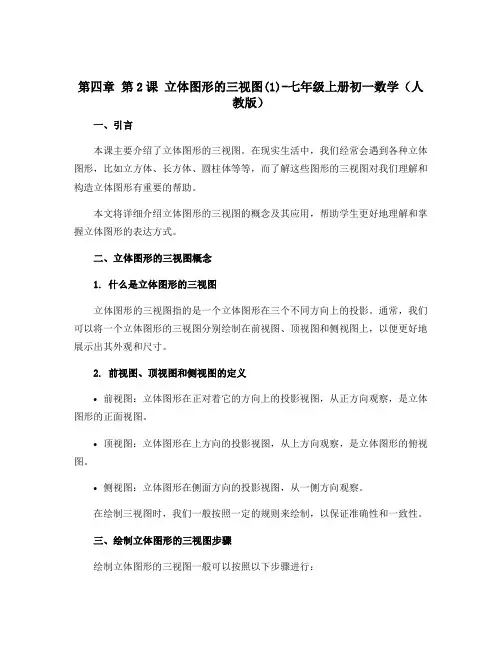

第四章第2课立体图形的三视图(1)-七年级上册初一数学（人教版）一、引言本课主要介绍了立体图形的三视图。

在现实生活中，我们经常会遇到各种立体图形，比如立方体、长方体、圆柱体等等，而了解这些图形的三视图对我们理解和构造立体图形有重要的帮助。

本文将详细介绍立体图形的三视图的概念及其应用，帮助学生更好地理解和掌握立体图形的表达方式。

二、立体图形的三视图概念1. 什么是立体图形的三视图立体图形的三视图指的是一个立体图形在三个不同方向上的投影。

通常，我们可以将一个立体图形的三视图分别绘制在前视图、顶视图和侧视图上，以便更好地展示出其外观和尺寸。

2. 前视图、顶视图和侧视图的定义•前视图：立体图形在正对着它的方向上的投影视图，从正方向观察，是立体图形的正面视图。

•顶视图：立体图形在上方向的投影视图，从上方向观察，是立体图形的俯视图。

•侧视图：立体图形在侧面方向的投影视图，从一侧方向观察。

在绘制三视图时，我们一般按照一定的规则来绘制，以保证准确性和一致性。

三、绘制立体图形的三视图步骤绘制立体图形的三视图一般可以按照以下步骤进行：1. 确定各个视图的位置在绘制三视图之前，首先需要确定每个视图在纸上的位置。

一般来说，我们可以将前视图绘制在最上方，顶视图绘制在左侧，侧视图绘制在右侧，以保证三视图之间的关系清晰可见。

2. 绘制前视图在绘制前视图时，我们需要根据实际立体图形的形状和尺寸，在纸上垂直绘制图形的每个面。

可以用实线表示实际可见的支撑面，用虚线表示实际不可见的支撑面。

3. 绘制顶视图在绘制顶视图时，我们需要将立体图形向下投影至纸面上。

同样，可以用实线表示可见的支撑面，用虚线表示不可见的支撑面。

需要注意的是，顶视图在水平方向上的尺寸要与前视图保持一致。

4. 绘制侧视图在绘制侧视图时，我们将立体图形向左或向右投影至纸面上。

同样，用实线表示可见的支撑面，用虚线表示不可见的支撑面。

需要注意的是，侧视图在水平方向上的尺寸要与前视图和顶视图保持一致。
