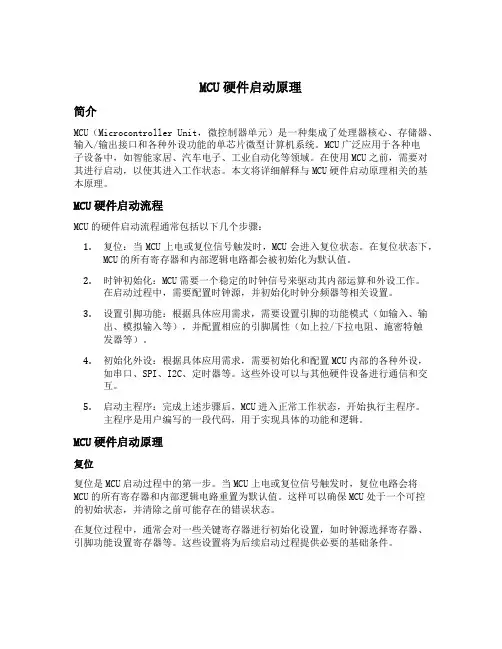

MCU硬件启动原理简介MCU（Microcontroller Unit，微控制器单元）是一种集成了处理器核心、存储器、输入/输出接口和各种外设功能的单芯片微型计算机系统。
MCU广泛应用于各种电子设备中，如智能家居、汽车电子、工业自动化等领域。
在使用MCU之前，需要对其进行启动，以使其进入工作状态。
本文将详细解释与MCU硬件启动原理相关的基本原理。
MCU硬件启动流程MCU的硬件启动流程通常包括以下几个步骤：1.复位：当MCU上电或复位信号触发时，MCU会进入复位状态。
在复位状态下，MCU的所有寄存器和内部逻辑电路都会被初始化为默认值。
2.时钟初始化：MCU需要一个稳定的时钟信号来驱动其内部运算和外设工作。
在启动过程中，需要配置时钟源，并初始化时钟分频器等相关设置。
3.设置引脚功能：根据具体应用需求，需要设置引脚的功能模式（如输入、输出、模拟输入等），并配置相应的引脚属性（如上拉/下拉电阻、施密特触发器等）。
4.初始化外设：根据具体应用需求，需要初始化和配置MCU内部的各种外设，如串口、SPI、I2C、定时器等。
这些外设可以与其他硬件设备进行通信和交互。
5.启动主程序：完成上述步骤后，MCU进入正常工作状态，开始执行主程序。
主程序是用户编写的一段代码，用于实现具体的功能和逻辑。
MCU硬件启动原理复位复位是MCU启动过程中的第一步。
当MCU上电或复位信号触发时，复位电路会将MCU的所有寄存器和内部逻辑电路重置为默认值。
这样可以确保MCU处于一个可控的初始状态，并清除之前可能存在的错误状态。
在复位过程中，通常会对一些关键寄存器进行初始化设置，如时钟源选择寄存器、引脚功能设置寄存器等。
这些设置将为后续启动过程提供必要的基础条件。
时钟初始化MCU需要一个稳定的时钟信号来驱动其内部运算和外设工作。
在启动过程中，需要对时钟进行初始化设置。
首先，需要选择合适的时钟源。
常见的时钟源包括晶振（Crystal Oscillator）、外部时钟输入（External Clock Input）和内部振荡器（Internal Oscillator）等。
深圳市技新电子科技有限公司www.jixin.pro

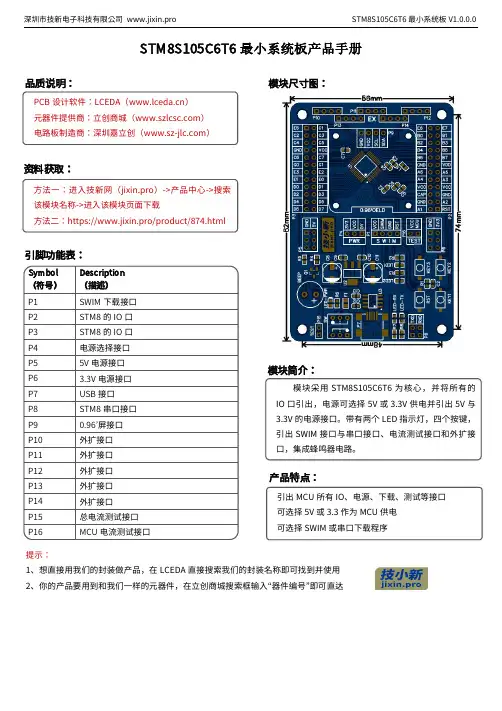

STM8S105C6T6最小系统板V1.0.0.0
模块尺寸图：
品质说明：
PCB 设计软件：LCEDA（）
元器件提供商：立创商城（）
电路板制造商：深圳嘉立创（）
STM8S105C6T6最小系统板产品手册
方法一：进入技新网（jixin.pro）->产品中心->搜索该模块名称->进入该模块页面下载
方法二：https://www.jixin.pro/product/874.html
资料获取：
模块简介：
模块采用STM8S105C6T6为核心，并将所有的
IO 口引出，电源可选择5V 或3.3V 供电并引出5V 与3.3V 的电源接口。
带有两个LED 指示灯，四个按键，引出SWIM 接口与串口接口、电流测试接口和外扩接口，集成蜂鸣器电路。
产品特点：
引出MCU 所有IO、电源、下载、测试等接口可选择5V 或3.3作为MCU 供电可选择SWIM 或串口下载程序
提示：1、想直接用我们的封装做产品，在LCEDA 直接搜索我们的封装名称即可找到并使用
2、你的产品要用到和我们一样的元器件，在立创商城搜索框输入“器件编号”即可直达
深圳市技新电子科技有限公司www.jixin.pro STM8S105C6T6最小系统板V1.0.0.0。
mcu overlay技术原理MCU Overlay技术原理什么是MCU Overlay技术？MCU(单片机) Overlay技术指的是在有限的存储容量中，通过动态加载和卸载功能模块的技术。
它可以在同一片MCU上运行多个应用程序，实现资源共享和动态切换，从而提高系统的灵活性和利用率。
原理解析1. 存储器管理•使用存储器划分和管理机制，将MCU的存储器空间划分为多个块，每个块为一个功能模块提供存储空间。
2. 模块编译•对应每个功能模块，需要对其进行独立的编译，生成相应的目标文件(.obj)。
3. 模块加载•在系统初始化阶段，将必要的功能模块加载到MCU的可运行存储区，这些模块被加载到指定的地址空间上。
4. 模块卸载•当一个功能模块不再需要时，可以通过卸载操作将其从MCU的存储空间中移除，释放资源。
5. 模块切换•在运行时，可以根据实际需求，通过模块切换操作，从当前运行的模块切换到另一个模块。
6. 中断和优先级•为了实现多个功能模块的协同工作，MCU Overlay技术需要处理不同功能模块之间的中断和优先级关系。
7. 资源共享•各功能模块之间可以共享部分资源，例如共享存储器空间、定时器、串口等，以提高资源的利用效率。
Overlay技术的优势1.节省存储空间：通过动态加载和卸载功能模块，避免了存储空间的浪费，提高了存储空间的利用率。
2.灵活扩展功能：可以根据需求，动态切换不同的功能模块，实现功能的灵活扩展和定制。
3.资源共享：各功能模块之间可以共享资源，避免了资源的重复配置和浪费，提高了资源利用效率。
4.系统模块化：将功能模块独立编译和管理，有利于系统的维护和开发。
Overlay技术的应用领域MCU Overlay技术在以下领域有广泛的应用：1.物联网设备：通过Overlay技术，可以实现物联网设备的多功能切换，适应不同的应用场景。
2.智能家居：智能家居系统中，通过Overlay技术可以实现家居设备的多功能扩展和升级。

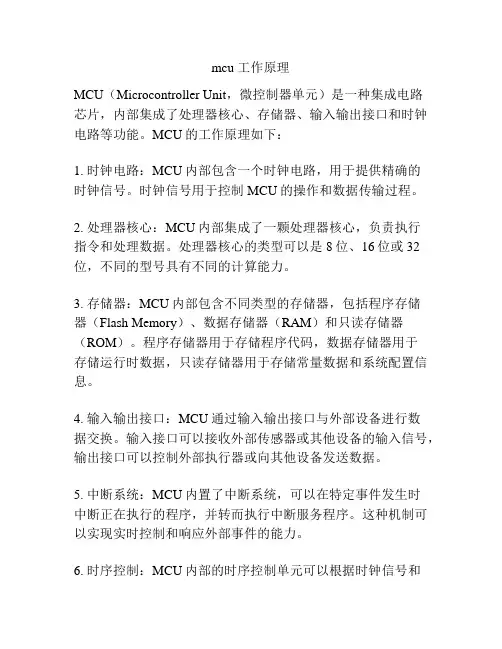

mcu 工作原理MCU（Microcontroller Unit，微控制器单元）是一种集成电路芯片，内部集成了处理器核心、存储器、输入输出接口和时钟电路等功能。
MCU的工作原理如下：1. 时钟电路：MCU内部包含一个时钟电路，用于提供精确的时钟信号。
时钟信号用于控制MCU的操作和数据传输过程。
2. 处理器核心：MCU内部集成了一颗处理器核心，负责执行指令和处理数据。
处理器核心的类型可以是8位、16位或32位，不同的型号具有不同的计算能力。
3. 存储器：MCU内部包含不同类型的存储器，包括程序存储器（Flash Memory）、数据存储器（RAM）和只读存储器（ROM）。
程序存储器用于存储程序代码，数据存储器用于存储运行时数据，只读存储器用于存储常量数据和系统配置信息。
4. 输入输出接口：MCU通过输入输出接口与外部设备进行数据交换。
输入接口可以接收外部传感器或其他设备的输入信号，输出接口可以控制外部执行器或向其他设备发送数据。
5. 中断系统：MCU内置了中断系统，可以在特定事件发生时中断正在执行的程序，并转而执行中断服务程序。
这种机制可以实现实时控制和响应外部事件的能力。
6. 时序控制：MCU内部的时序控制单元可以根据时钟信号和指令进行时序控制，保证各个功能模块按照正确的顺序和时间进行操作。
7. 低功耗模式：为了节约能源和延长电池寿命，MCU通常具有低功耗模式。
在这种模式下，MCU可以降低工作频率、关闭不必要的功能模块或进入睡眠状态，以减少能耗。
MCU通过上述工作原理，能够实现各种应用需求，如嵌入式系统控制、传感器数据处理、通信接口控制等。
其灵活性和可编程性使得MCU成为广泛应用于各种电子设备和系统的核心组件之一。

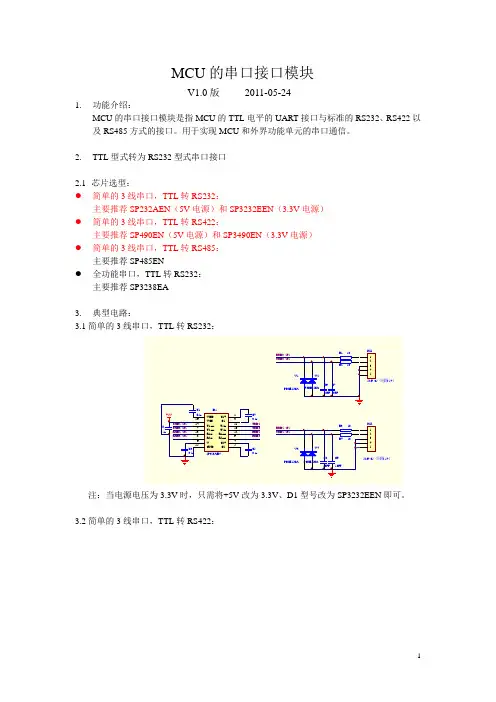

MCU的串口接口模块
V1.0版2011-05-24
1.功能介绍：
MCU的串口接口模块是指MCU的TTL电平的UART接口与标准的RS232、RS422以及RS485方式的接口。
用于实现MCU和外界功能单元的串口通信。
2.TTL型式转为RS232型式串口接口
芯片选型：
●简单的3线串口，TTL转RS232：
主要推荐SP232AEN（5V电源）和SP3232EEN（3.3V电源）
●简单的3线串口，TTL转RS422：
主要推荐SP490EN（5V电源）和SP3490EN（3.3V电源）
●简单的3线串口，TTL转RS485：
主要推荐SP485EN
●全功能串口，TTL转RS232：
主要推荐SP3238EA
3.典型电路：
3.1简单的3线串口，TTL转RS232：
注：当电源电压为3.3V时，只需将+5V改为3.3V、D1型号改为SP3232EEN即可。
3.2简单的3线串口，TTL转RS422：
注：当电源电压为3.3V时，只需将+5V改为3.3V、D1型号改为SP3490EN即可。
3.3 简单的3线串口，TTL转RS485：
3.4 全功能串口，TTL转RS232：
4. 5.。

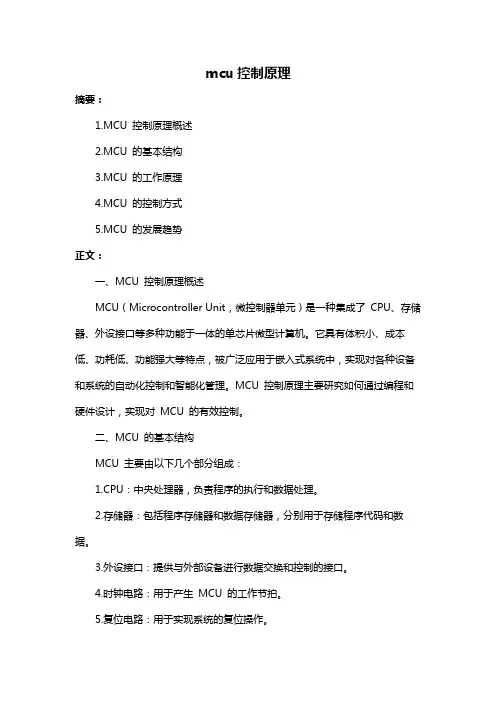

mcu控制原理摘要：1.MCU 控制原理概述2.MCU 的基本结构3.MCU 的工作原理4.MCU 的控制方式5.MCU 的发展趋势正文：一、MCU 控制原理概述MCU（Microcontroller Unit，微控制器单元）是一种集成了CPU、存储器、外设接口等多种功能于一体的单芯片微型计算机。
它具有体积小、成本低、功耗低、功能强大等特点，被广泛应用于嵌入式系统中，实现对各种设备和系统的自动化控制和智能化管理。
MCU 控制原理主要研究如何通过编程和硬件设计，实现对MCU 的有效控制。
二、MCU 的基本结构MCU 主要由以下几个部分组成：1.CPU：中央处理器，负责程序的执行和数据处理。
2.存储器：包括程序存储器和数据存储器，分别用于存储程序代码和数据。
3.外设接口：提供与外部设备进行数据交换和控制的接口。
4.时钟电路：用于产生MCU 的工作节拍。
5.复位电路：用于实现系统的复位操作。
6.其他：如中断控制器、定时器/计数器等辅助功能模块。
三、MCU 的工作原理MCU 的工作原理主要分为以下几个步骤：1.系统初始化：上电后，MCU 通过内部电路产生复位信号，使整个系统回到初始状态。
2.程序执行：CPU 从程序存储器中读取指令并执行，实现对数据的处理和对外设的控制。
3.数据存储与读写：数据存储器用于存储程序运行过程中产生的数据，同时也可以接受外部设备传输的数据。
4.外设控制：通过外设接口与外部设备进行数据交换和控制，实现设备自动化运行。
5.中断处理：当系统出现异常情况时，如外部设备请求、定时器溢出等，CPU 将暂停当前程序，转去处理异常情况，待处理完毕后，继续执行原先的程序。
四、MCU 的控制方式MCU 的控制方式主要有以下几种：1.程序控制：通过编写程序，实现对MCU 内部模块和外部设备的控制。
2.中断控制：通过设置中断向量表，实现对特定事件的响应和处理。
3.DMA 控制：直接内存访问，实现数据在存储器和外部设备之间的高速传输。

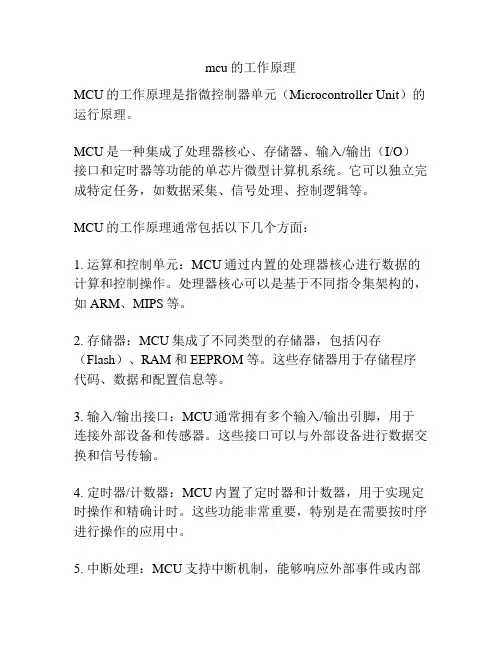

mcu的工作原理
MCU的工作原理是指微控制器单元（Microcontroller Unit）的运行原理。
MCU是一种集成了处理器核心、存储器、输入/输出（I/O）接口和定时器等功能的单芯片微型计算机系统。
它可以独立完成特定任务，如数据采集、信号处理、控制逻辑等。
MCU的工作原理通常包括以下几个方面：
1. 运算和控制单元：MCU通过内置的处理器核心进行数据的计算和控制操作。
处理器核心可以是基于不同指令集架构的，如ARM、MIPS等。
2. 存储器：MCU集成了不同类型的存储器，包括闪存（Flash）、RAM和EEPROM等。
这些存储器用于存储程序代码、数据和配置信息等。
3. 输入/输出接口：MCU通常拥有多个输入/输出引脚，用于连接外部设备和传感器。
这些接口可以与外部设备进行数据交换和信号传输。
4. 定时器/计数器：MCU内置了定时器和计数器，用于实现定时操作和精确计时。
这些功能非常重要，特别是在需要按时序进行操作的应用中。
5. 中断处理：MCU支持中断机制，能够响应外部事件或内部
状态的变化。
一旦中断事件发生，MCU会暂停正在执行的任务，并转而执行中断服务程序，以处理中断请求。
6. 电源管理：MCU通常具备低功耗特性，并支持多种电源管理模式。
这有助于减小功耗、延长电池寿命，并满足不同应用对于功耗和性能的需求。
MCU的工作原理是通过上述的核心组件和功能相互配合，实现应用程序的运行和控制。
用户可以根据需求编写程序代码，通过MCU的开发环境进行编译、烧录和调试，从而实现特定功能。

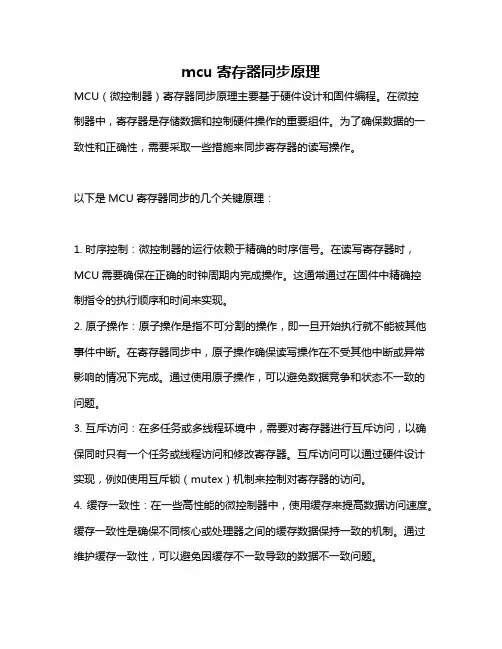

mcu寄存器同步原理
