带电粒子在正交匀强电磁场中运动的轨迹和摆线(hao )

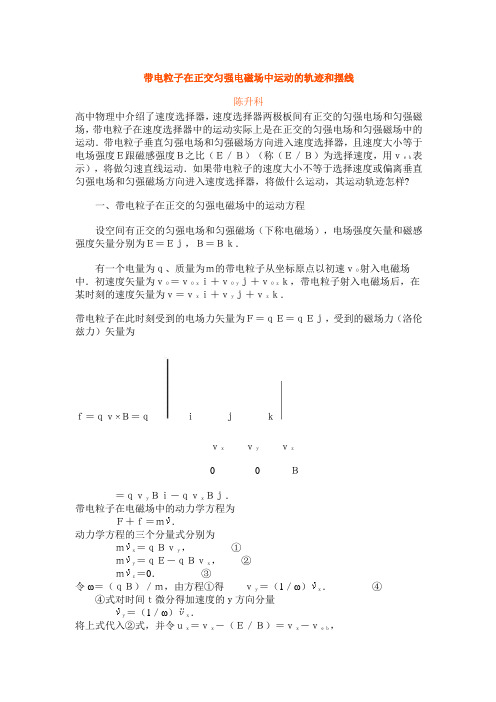

带电粒子在正交匀强电磁场中运动的轨迹和摆线陈升科高中物理中介绍了速度选择器，速度选择器两极板间有正交的匀强电场和匀强磁场，带电粒子在速度选择器中的运动实际上是在正交的匀强电场和匀强磁场中的运动．带电粒子垂直匀强电场和匀强磁场方向进入速度选择器，且速度大小等于电场强度Ｅ跟磁感强度Ｂ之比（Ｅ／Ｂ）（称（Ｅ／Ｂ）为选择速度，用ｖｅｂ表示），将做匀速直线运动．如果带电粒子的速度大小不等于选择速度或偏离垂直匀强电场和匀强磁场方向进入速度选择器，将做什么运动，其运动轨迹怎样?一、带电粒子在正交的匀强电磁场中的运动方程设空间有正交的匀强电场和匀强磁场（下称电磁场），电场强度矢量和磁感强度矢量分别为Ｅ＝Ｅｊ，Ｂ＝Ｂｋ．有一个电量为ｑ、质量为ｍ的带电粒子从坐标原点以初速ｖ０射入电磁场中．初速度矢量为ｖ０＝ｖ０ｘｉ＋ｖ０ｙｊ＋ｖ０ｚｋ，带电粒子射入电磁场后，在某时刻的速度矢量为ｖ＝ｖｘｉ＋ｖｙｊ＋ｖｚｋ．带电粒子在此时刻受到的电场力矢量为Ｆ＝ｑＥ＝ｑＥｊ，受到的磁场力（洛伦兹力）矢量为ｆ＝ｑｖ×Ｂ＝ｑｉｊｋｖｘｖｙｖｚ00Ｂ＝ｑｖｙＢｉ－ｑｖｘＢｊ．带电粒子在电磁场中的动力学方程为Ｆ＋ｆ＝ｍ．动力学方程的三个分量式分别为ｍｘ＝ｑＢｖｙ，①ｍｙ＝ｑＥ－ｑＢｖｘ，②ｍｚ＝0．③令ω＝（ｑＢ）／ｍ，由方程①得ｖｙ＝（1／ω）ｘ．④④式对时间ｔ微分得加速度的ｙ方向分量ｙ＝（1／ω）ｘ．将上式代入②式，并令ｕｘ＝ｖｘ－（Ｅ／Ｂ）＝ｖｘ－ｖｅｂ，得ｘ＋ω２ｕｘ＝0．此微分方程的通解是ｕｘ＝－Ａｃｏｓ（ωｔ＋φ），它可改写为ｖｘ＝－Ａｃｏｓ（ωｔ＋φ）＋ｖｅｂ．⑤⑤式对时间ｔ微分得带电粒子在电磁场中运动时的加速度的ｘ方向的分量ｘ＝Ａωｓｉｎ（ωｔ＋φ），⑥将⑥式代入④式得速度的ｙ方向的分量ｖｙ＝Ａｓｉｎ（ωｔ＋φ），⑦⑦式对时间ｔ微分得加速度的ｙ方向的分量ｙ＝Ａωｃｏｓ（ωｔ＋φ），⑧③式对时间ｔ积分得速度的ｚ方向的分量ｖｚ＝Ｃ３．⑨⑤、⑦、⑨式分别对时间ｔ积分得带电粒子在电磁场中运动的运动学方程的三个分量ｘ＝－（Ａ／ω）ｓｉｎ（ωｔ＋φ）＋ｖｅｂｔ＋Ｃ１，⑩ｙ＝－（Ａ／ω）ｃｏｓ（ωｔ＋φ）＋Ｃ２，⑾ｚ＝Ｃ３ｔ＋Ｃ４．⑿以上三式中Ａ、φ、Ｃ１、Ｃ２、Ｃ３和Ｃ４均为积分常数，可用带电粒子射入电磁场时的初始条件确定．由①、②两式得，带电粒子初始加速度在ｘ方向和ｙ方向的分量分别为０ｘ＝（ｑＢｖ０ｙ）／ｍ＝ωｖ０ｙ，０ｙ＝（ｑＥ－ｑＢｖ０ｘ）／ｍ＝ωｖｅｂ－ωｖ０ｘ．将以上两式分别代入⑥、⑧两式得Ａｓｉｎφ＝ｖ０ｙ，Ａｃｏｓφ＝ｖｅｂ－ｖ０ｘ，解得积分常数Ａ＝．⒀A的大小等于带电粒子的初速度沿ｘ方向以选择速度ｖｅｂ做匀速直线运动的相对速度的大小．称（Ａ／ω）为“幅”，称积分常数φ为初相，它有三种情况若ｖ０ｘ＜ｖｅｂ，φ＝ｔｇ－１[ｖ０ｙ/（ｖｅｂ－ｖ０ｘ）]，若ｖ０ｘ＝ｖｅｂ，ｖ０ｙ＞0，φ＝（π／2），ｖ０ｙ＜0，φ＝－（π／2），若ｖ０ｘ＞ｖｅｂ，φ＝π＋ｔｇ－１[ｖ０ｙ／（ｖｅｂ－ｖ０ｘ）．⒁将带电粒子初速度分量ｖ０ｚ代入⑨式得积分常数Ｃ３＝ｖ０ｚ．将带电粒子射入电磁场时的初始坐标ｘ＝0，ｙ＝0，ｚ＝0．代入⑩⑾⑿三式得积分常数１＝ｖ０ｙ／ω，２＝（Ａ／ω）ｃｏｓφ＝（1／ω）（ｖｅｂ－ｖ０ｘ），Ｃ４＝0．带电粒子在正交的匀强电场和匀强磁场中运动的运动学方程为ｘ＝ｖｅｂｔ＋（ｖ０ｙ／ω）－（Ａ／ω）ｓｉｎ（ωｔ＋φ），⒂ｙ＝（1／ω）（ｖｅｂ－ｖ０ｘ）－（Ａ／ω）ｃｏｓ（ωｔ＋φ），⒃ｚ＝ｖ０ｚｔ．⒄式中的A和φ由⒀、⒁两式确定．带正电的粒子原先静止在坐标原点，在电场力和磁场力作用下开始运动，带电粒子初速度的三个分量都为零．由⒀、⒁式得Ａ＝ｖｅｂ，φ＝0．带电粒子运动轨迹的三个参量方程为ｘ＝ｖｅｂｔ－（ｖｅｂ／ω）ｓｉｎωｔ，ｙ＝（ｖｅｂ／ω）（1－ｃｏｓωｔ），ｚ＝0．二、带电粒子在正交的匀强电磁场中的运动图象带电粒子运动轨迹在ｘＯｙ平面内，如图1中“0”曲线．如果粒子带负电，ω＜0，参量方程ｘ不变，而参量方程ｙ的符号相反，带负电粒子的运动轨迹跟带正电粒子运动轨迹关于ｘ轴对称．图1带电粒子（以下只讨论带正电）由坐标原点，沿ｘ方向，以不同速度射入电磁场．它们的入射初速度只有ｘ方向分量ｖ０ｘ．它们的幅（Ａ／ω）和初相φ的值如下表中所示．初速度ｖｏｘ／ｖｅｂ－1 0 0．5 1 1．5 2 3幅Ａω－１／ｖｅｂω－１2 1 0．5 0 0．5 1 2 初相φ0 0 0 0 πππ带电粒子入射初速度分量ｖ０ｘ的大小以选择速度ｖｅｂ对称（如0．5ｖｅｖ跟1．5ｖｅｂ对称）时，它们的幅相等，初相差为．它们的运动轨迹都在ｘＯｙ平面，依次如图1中“－1”、“0”、“0．5”、“1”、“1．5”、“2”、“3”曲线所示．带电粒子由坐标原点射入，初速度既有ｘ方向分量，又有ｙ方向分量．设ｙ方向分量等于1倍选择速度，ｖ０ｙ＝ｖｅｂ．它在电磁场中运动轨迹的参量方程ｘ和ｙ如⒂、⒃两式，ｚ＝0．轨迹在ｘＯｙ平面内，如图2所示，图中“0”、“1”、“2”分别表示ｖ０ｘ＝0、ｖ０ｘ＝ｖｅｂ、ｖ０ｘ＝2ｖｅｂ时粒子的运动轨迹．带电粒子由坐标原点射入，初速度有三个方向的分量．它在电磁场中运动轨迹的参量方程由⒂、⒃、⒄三式确定．运动轨迹在同一平面内，轨迹跟如图1和／ｖ如图2所示轨迹相似，只是轨迹平面绕ｙ轴向纸外或纸内转过ｔｇ－１（ｖ０z）角度．０ｘ图2三、带电粒子在正交匀强电磁场中运动轨迹的分析⑩、⑾、⑿三式和⒂、⒃、⒄三式表明带电粒子在正交的匀强电场和匀强磁场中的运动是以速度做匀速直线运动和以（Ａ／ω）为半径、ω为角速度的匀速圆周运动的合成．我们知道，一轮子在水平地面匀速滚动时，轮子上各点的运动是轮心的匀速直线运动和绕轮心的匀速圆周运动的合成．轮子上各点的运动轨迹是摆线，带电粒子在正交的匀强电场和匀强磁场中的运动轨迹也应是摆线．现有像火车轮那样的塔轮，大轮半径是小轮半径的两倍，如图3所示．小轮的匀速直线运动，塔轮的在水平轨道Ｏｘ上匀速滚动．塔轮轮心Ｏ′做速度为ｖｅｂ／ｒ）．角速度ω＝（ｖｅｂ图3图4初时刻大轮跟轨道接触点Ａ点的初速度为零，小轮最高点B点的初速度为2ｖｅｂ．这两点的运动轨迹如图4所示．如果将B点运动轨迹向下平移2ｒ，这两点运动轨迹就是图1中的“0”和“2”两条带电粒子在电磁场中运动轨迹．初始时刻小轮最高点Ｃ点有3ｖｅｂ水平向前的初速度，大轮最低点Ｄ点有ｖｅｂ水平向后的初速度．小轮上E点和F点在同一条竖直直径上，到轮心Ｏ′的距离都为（ｒ／2），E点有1．5ｖｅｂ水平向前的初速度，F点有0．5ｖｅｂ水平向前的初速度．这四点的运动轨迹如图5所示．如果C点轨迹向下平移3ｒ，D点轨迹向上平移ｒ，E点轨迹向下平移1．5ｒ，F点轨迹向下平移0．5ｒ，其运动轨迹就是图1中“3”、“－1”、“1．5”和“0．5”四条带电粒子在电磁场中的运动轨迹．图5图6中，初时刻塔轮轮心在Ｏ′．塔轮上的P点到轮心的距离ＰＯ′＝ｒ，Ｐ到水平轨道的距离ＰＯ＝2ｒ，圆心角φ＝（3／4）π．A是塔轮瞬时转轴．图6可以求得P点的初速度ｖ０＝ｖｅｂ，它的ｘ方向分量ｖ０ｘ＝2ｖｅｂ，ｙ方向的分量ｖ０ｙ＝ｖｅｂ，P点的运动轨迹如图6中曲线所示．将P点的运动轨迹向下平移2ｒ，就是图2中曲线“2”所示的带电粒子在电磁场中的运动轨迹．塔轮上Ｑ点（跟坐标原点O重合）、S点的运动轨迹分别跟图2中“1”、“0”两条曲线所示的带电粒子在电磁场中的运动轨迹相对应．如果塔轮在水平轨道上匀速滚动，轨道又在ｘＯｚ平面内沿ｚ轴匀速移动，移动过程中保持轨道跟ｘ轴平行，塔轮上的点的运动轨迹跟初速度有ｚ方向分量的带电粒子在电磁场中运动轨迹相应．带电粒子在正交的匀强电场和匀强磁场中运动跟匀速滚动的塔轮上的点的运动相似，运动的轨迹为摆线．。

带电粒子在匀强磁场中运动轨迹带电粒子在匀强磁场中运动轨迹一、带电粒子在匀强磁场中运动轨迹带电粒子只受洛伦兹力作用的条件下,在匀强磁场中的运动有:1.粒子初速度方向平行磁场方向（V ∥B ）：运动轨迹：匀速直线运动2.粒子初速度方向垂直磁场方向（V ⊥B ）：(1)动力学角度：洛伦兹力提供了带电粒子做匀速圆周运动所需的向心力(2)运动学角度：加速度方向始终和运动方向垂直，而且加速度大小不变。

运动轨迹：匀速圆周运动二、轨道半径和运动周期1.轨道半径r ：qBm v r = 在匀强磁场中做匀速圆周运动的带电粒子，轨道半径跟运动速率成正比。

2.运动周期T ：qBm T π2= (1)周期跟轨道半径和运动速率均无关(2)粒子运动不满一个圆周的运动时间：qB m t θ=，θ为带电粒子运动所通过的圆弧所对的圆心角三、有界磁场专题：（三个确定）1、圆心的确定已知进出磁场速度方向已知进出磁场位置和一个速度方向2. 半径的确定：半径一般都在确定圆心的基础上用平面几何知识求解，常常要解三角形带电粒子在匀强磁场中运动轨迹3、时间的确定（由圆心角确定时间）粒子速度的偏转角(?)等于回旋角(α)，并等于AB 弦与切线的夹角(弦切角θ)的2倍即．θα?2==粒子在磁场中运动一周的时间为T ，当粒子运动的圆弧所对应的圆心角为α时，其运动时间可由下式表示：T t πα2= （1）直界磁场区: 如图，虚线上方存在无穷大的磁场B ，一带正电的粒子质量m 、电量q 、若它以速度v 沿与虚线成o o o o o o*****6030、、、、、角分别射入，请你作出上述几种情况下粒子的轨迹、并求其在磁场中运动的半径和时间。

粒子在直界磁场（足够大）的对称规律：从同一边界射入的粒子，从同一边界射出时，速度与边界的夹角相等。

（2）、圆界磁场带电粒子在匀强磁场中运动轨迹偏转角：rR =2tan θR ：磁场半径r:圆周运动半径经历时间：qBmt θ= 圆运动的半径：qBm v r = 圆界磁场对称规律：在圆形磁场区域内，沿径向射入的粒子，必沿径向射出。

带电粒子在正交匀强电磁场中运动的轨迹和摆线陈升科高中物理中介绍了速度选择器，速度选择器两极板间有正交的匀强电场和匀强磁场，带电粒子在速度选择器中的运动实际上是在正交的匀强电场和匀强磁场中的运动．带电粒子垂直匀强电场和匀强磁场方向进入速度选择器，且速度大小等于电场强度Ｅ跟磁感强度Ｂ之比（Ｅ／Ｂ）（称（Ｅ／Ｂ）为选择速度，用ｖｅｂ表示），将做匀速直线运动．如果带电粒子的速度大小不等于选择速度或偏离垂直匀强电场和匀强磁场方向进入速度选择器，将做什么运动，其运动轨迹怎样? 一、带电粒子在正交的匀强电磁场中的运动方程设空间有正交的匀强电场和匀强磁场（下称电磁场），电场强度矢量和磁感强度矢量分别为Ｅ＝Ｅｊ，Ｂ＝Ｂｋ．有一个电量为ｑ、质量为ｍ的带电粒子从坐标原点以初速ｖ０射入电磁场中．初速度矢量为ｖ０＝ｖ０ｘｉ＋ｖ０ｙｊ＋ｖ０ｚｋ，带电粒子射入电磁场后，在某时刻的速度矢量为ｖ＝ｖｘｉ＋ｖｙｊ＋ｖｚｋ．带电粒子在此时刻受到的电场力矢量为Ｆ＝ｑＥ＝ｑＥｊ，受到的磁场力（洛伦兹力）矢量为ｆ＝ｑｖ×Ｂ＝ｑｉｊｋｖｘｖｙｖｚ00Ｂ＝ｑｖｙＢｉ－ｑｖｘＢｊ．带电粒子在电磁场中的动力学方程为Ｆ＋ｆ＝ｍ．动力学方程的三个分量式分别为ｍｘ＝ｑＢｖｙ，①ｍｙ＝ｑＥ－ｑＢｖｘ，②ｍｚ＝0． ③令ω＝（ｑＢ）／ｍ，由方程①得ｖｙ＝（1／ω）ｘ．④④式对时间ｔ微分得加速度的ｙ方向分量ｙ＝（1／ω）ｘ．将上式代入②式，并令ｕｘ＝ｖｘ－（Ｅ／Ｂ）＝ｖｘ－ｖｅｂ，得ｘ＋ω２ｕｘ＝0．此微分方程的通解是ｕｘ＝－Ａｃｏｓ（ωｔ＋φ），它可改写为ｖｘ＝－Ａｃｏｓ（ωｔ＋φ）＋ｖｅｂ． ⑤⑤式对时间ｔ微分得带电粒子在电磁场中运动时的加速度的ｘ方向的分量ｘ＝Ａωｓｉｎ（ωｔ＋φ），⑥将⑥式代入④式得速度的ｙ方向的分量ｖｙ＝Ａｓｉｎ（ωｔ＋φ），⑦⑦式对时间ｔ微分得加速度的ｙ方向的分量ｙ＝Ａωｃｏｓ（ωｔ＋φ），⑧③式对时间ｔ积分得速度的ｚ方向的分量ｖｚ＝Ｃ３．⑨⑤、⑦、⑨式分别对时间ｔ积分得带电粒子在电磁场中运动的运动学方程的三个分量ｘ＝－（Ａ／ω）ｓｉｎ（ωｔ＋φ）＋ｖｅｂｔ＋Ｃ１， ⑩ｙ＝－（Ａ／ω）ｃｏｓ（ωｔ＋φ）＋Ｃ２， ⑾ｚ＝Ｃ３ｔ＋Ｃ４． ⑿以上三式中Ａ、φ、Ｃ１、Ｃ２、Ｃ３和Ｃ４均为积分常数，可用带电粒子射入电磁场时的初始条件确定．由①、②两式得，带电粒子初始加速度在ｘ方向和ｙ方向的分量分别为０ｘ＝（ｑＢｖ０ｙ）／ｍ＝ωｖ０ｙ，０ｙ＝（ｑＥ－ｑＢｖ０ｘ）／ｍ＝ωｖｅｂ－ωｖ０ｘ．将以上两式分别代入⑥、⑧两式得 Ａｓｉｎφ＝ｖ０ｙ，Ａｃｏｓφ＝ｖｅｂ－ｖ０ｘ，解得积分常数Ａ＝．⒀A的大小等于带电粒子的初速度沿ｘ方向以选择速度ｖｅｂ做匀速直线运动的相对速度的大小．称（Ａ／ω）为“幅”，称积分常数φ为初相，它有三种情况若ｖ０ｘ＜ｖｅｂ，φ＝ｔｇ－１[ｖ０ｙ/（ｖｅｂ－ｖ０ｘ）]，若ｖ０ｘ＝ｖｅｂ，ｖ０ｙ＞0，φ＝（π／2），ｖ０ｙ＜0，φ＝－（π／2），若ｖ０ｘ＞ｖｅｂ，φ＝π＋ｔｇ－１[ｖ０ｙ／（ｖｅｂ－ｖ０ｘ）．⒁将带电粒子初速度分量ｖ０ｚ代入⑨式得积分常数Ｃ３＝ｖ０ｚ．将带电粒子射入电磁场时的初始坐标ｘ＝0，ｙ＝0，ｚ＝0．代入⑩⑾⑿三式得积分常数C１＝ｖ０ｙ／ω，C２＝（Ａ／ω）ｃｏｓφ＝（1／ω）（ｖｅｂ－ｖ０ｘ），“2”分别表示ｖ０ｘ＝0、ｖ０ｘ＝ｖｅｂ、ｖ０ｘ＝2ｖｅｂ时粒子的运动轨迹．带电粒子由坐标原点射入，初速度有三个方向的分量．它在电磁场中运动轨迹的参量方程由⒂、⒃、⒄三式确定．运动轨迹在同一平面内，轨迹跟如图1和／ｖ如图2所示轨迹相似，只是轨迹平面绕ｙ轴向纸外或纸内转过ｔｇ－１（ｖ０z）角度．０ｘ图2三、带电粒子在正交匀强电磁场中运动轨迹的分析⑩、⑾、⑿三式和⒂、⒃、⒄三式表明带电粒子在正交的匀强电场和匀强磁场中的运动是以速度做匀速直线运动和以（Ａ／ω）为半径、ω为角速度的匀速圆周运动的合成．我们知道，一轮子在水平地面匀速滚动时，轮子上各点的运动是轮心的匀速直线运动和绕轮心的匀速圆周运动的合成．轮子上各点的运动轨迹是摆线，带电粒子在正交的匀强电场和匀强磁场中的运动轨迹也应是摆线．现有像火车轮那样的塔轮，大轮半径是小轮半径的两倍，如图3所示．小轮的匀速直线运动，塔轮的在水平轨道Ｏｘ上匀速滚动．塔轮轮心Ｏ′做速度为ｖｅｂ／ｒ）．角速度ω＝（ｖｅｂ图3图4初时刻大轮跟轨道接触点Ａ点的初速度为零，小轮最高点B点的初速度为2ｖｅｂ．这两点的运动轨迹如图4所示．如果将B点运动轨迹向下平移2ｒ，这两点运动轨迹就是图1中的“0”和“2”两条带电粒子在电磁场中运动轨迹．初始时刻小轮最高点Ｃ点有3ｖｅｂ水平向前的初速度，大轮最低点Ｄ点有ｖｅｂ水平向后的初速度．小轮上E点和F点在同一条竖直直径上，到轮心Ｏ′的距离都为（ｒ／2），E点有1．5ｖｅｂ水平向前的初速度，F点有0．5ｖｅｂ水平向前的初速度．这四点的运动轨迹如图5所示．如果C点轨迹向下平移3ｒ，D点轨迹向上平移ｒ，E点轨迹向下平移1．5ｒ，F点轨迹向下平移0．5ｒ，其运动轨迹就是图1中“3”、“－1”、“1．5”和“0．5”四条带电粒子在电磁场中的运动轨迹．图5图6中，初时刻塔轮轮心在Ｏ′．塔轮上的P点到轮心的距离ＰＯ′＝ｒ，Ｐ到水平轨道的距离ＰＯ＝2ｒ，圆心角φ＝（3／4）π．A是塔轮瞬时转轴．图6可以求得P点的初速度ｖ０＝ｖｅｂ，它的ｘ方向分量ｖ０ｘ＝2ｖｅｂ，ｙ方向的分量ｖ０ｙ＝ｖｅｂ，P点的运动轨迹如图6中曲线所示．将P点的运动轨迹向下平移2ｒ，就是图2中曲线“2”所示的带电粒子在电磁场中的运动轨迹．塔轮上Ｑ点（跟坐标原点O重合）、S点的运动轨迹分别跟图2中“1”、“0”两条曲线所示的带电粒子在电磁场中的运动轨迹相对应．如果塔轮在水平轨道上匀速滚动，轨道又在ｘＯｚ平面内沿ｚ轴匀速移动，移动过程中保持轨道跟ｘ轴平行，塔轮上的点的运动轨迹跟初速度有ｚ方向分量的带电粒子在电磁场中运动轨迹相应．带电粒子在正交的匀强电场和匀强磁场中运动跟匀速滚动的塔轮上的点的运动相似，运动的轨迹为摆线．。

带电粒子在匀强磁场中的运动（知识小结）一．带电粒子在磁场中的运动（1）带电粒子在磁场中运动时，若速度方向与磁感线平行，则粒子不受磁场力，做匀速直线运动；即 ① 为静止状态。

② 则粒子做匀速直线运动。

（2）若速度方向与磁感线垂直，带电粒子在匀强磁场中做匀速圆周运动，洛伦兹力起向心力作用。

（3）若速度方向与磁感线成任意角度，则带电粒子在与磁感线平行的方向上做匀速直线运动，在与磁感线垂直的方向上做匀速圆周运动，它们的合运动是螺线运动。

二、带电粒子在匀强磁场中的圆周运动1．运动分析：洛伦兹力提供向心力，使带电粒子在匀强磁场中做匀速圆周运动．(4)运动时间： (Θ 用弧度作单位 )1．只有垂直于磁感应强度方向进入匀强磁场的带电粒子，才能在磁场中做匀速圆周运动．2．带电粒子做匀速圆周运动的半径与带电粒子进入磁场时速率的大小有关，而周期与速率、半径都无关．三、带电粒子在有界匀强磁场中的匀速圆周运动(往往有临界和极值问题)(一)边界举例:1、直线边界（进出磁场有对称性）规律：如从同一直线边界射入的粒子，再从这一边射出时，速度与边界的夹角相等。

速度与边界的夹角等于圆弧所对圆心角的一半，并且如果把两个速度移到共点时，关于直线轴对称。

2、平行边界（往往有临界和极值问题）（在平行有界磁场里运动，轨迹与边界相切时，粒子恰好不射出边界）3、矩形边界磁场区域为正方形，从a 点沿ab 方向垂直射入匀强磁场：若从c 点射出，则圆心在d 处若从d 点射出，则圆心在ad 连线中点处4.圆形边界（从平面几何的角度看，是粒子轨迹圆与磁场边界圆的两圆相交问题。

）特殊情形：在圆形磁场内,沿径向射入时，必沿径向射出一般情形：磁场圆心O 和运动轨迹圆心O ′都在入射点和出射点连线AB 的中垂线上。

或者说两圆心连线OO ′与两个交点的连线AB 垂直。

（二）求解步骤：（1）定圆心、（2）连半径、（3）画轨迹、（4）作三角形．（5）据半径公式求半径，2．其特征方程为：F 洛＝F 向． 3．三个基本公式： (1)向心力公式：qvB ＝m v 2R ； (2)半径公式：R ＝mv qB ； (3)周期和频率公式：T ＝2πm qB ＝1f ； 222m t qB m qB T θππθπθ==⨯=⨯v L =t再解三角形求其它量；或据三角形求半径，再据半径公式求其它量（6）求时间1、确定圆心的常用方法：(1)已知入射方向和出射方向(两点两方向)时，可以作通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心，如图3－6－6甲所示，P 为入射点，M 为出射点，O 为轨道圆心．(2)已知入射方向和出射点的位置时(两点一方向)，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心，如图3－6－6乙所示，P 为入射点，M 为出射点，O 为轨道圆心．(3)两条弦的中垂线(三点)：如图3－6－7所示，带电粒子在匀强磁场中分别经过O 、A 、B 三点时，其圆心O ′在OA 、OB 的中垂线的交点上．(4)已知入射点、入射方向和圆周的一条切线：如图3－6－8所示，过入射点A 做v 垂线AO ， 延长v 线与切线CD 交于C 点，做∠ACD 的角平分线交AO 于O 点，O 点即为圆心，求解临界问题常用到此法．(5)已知入射点，入射速度方向和半径大小2．求半径的常用方法 ：由于已知条件的不同，求半径有两种方法：一是：利用向心力公式求半径；二是：利用平面几何知识求半径。
