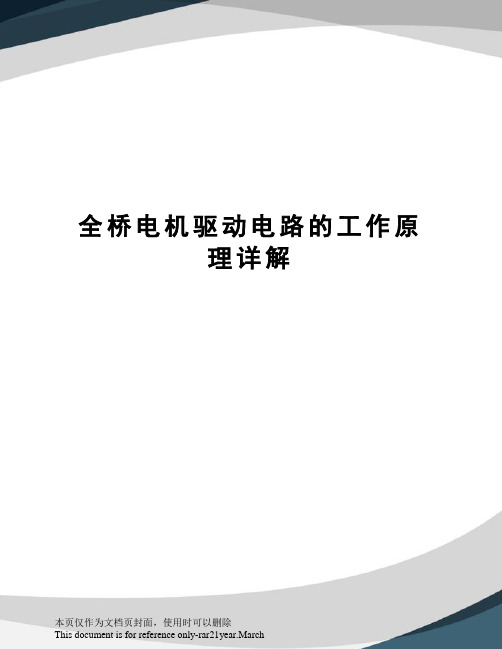

全桥电机驱动电路的工作原理详解本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March全桥电机驱动电路的工作原理详解在电路设计当中，全桥的作用非常重要，当桥式整流电路当中的四个二极管封装在一起时就构成了全桥电路，而全桥电路实际上就是我们常说的 H 桥电路。

本篇文章将主要介绍 H 桥电机驱动的工作原理，从逆时针和顺时针两个方面来进行全面的分析。

图 1 H 桥式电机驱动电路图 1 中所示为一个典型的直流电机控制电路。

电路得名于“H 桥式驱动电路”是因为它的形状酷似字母 H。

4 个三极管组成 H 的 4 条垂直腿，而电机就是 H 中的横杠(注意：图 1 及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来。

如上图所示，H 桥式电机驱动电路包括 4 个三极管和一个电机。

要使电机运转，必须导通对角线上的一对三极管。

根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

要使电机运转，必须使对角线上的一对三极管导通。

例如，如图 2 所示，当Q1 管和 Q4 管导通时，电流就从电源正极经 Q1 从左至右穿过电机，然后再经Q4 回到电源负极。

按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

图 2 H 桥电路驱动电机顺时针转动当三极管 Q1 和 Q4 导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动(电机周围的箭头指示为顺时针方向)。

图 3 H 桥电路驱动电机逆时针转动图 3 所示为另一对三极管 Q2 和 Q3 导通的情况，电流将从右至左流过电机。

当三极管 Q2 和 Q3 导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动(电机周围的箭头表示为逆时针方向)。

使能控制和方向逻辑驱动电机时，保证 H 桥上两个同侧的三极管不会同时导通非常重要。

如果三极管 Q1 和 Q2 同时导通，那么电流就会从正极穿过两个三极管直接回到负极。

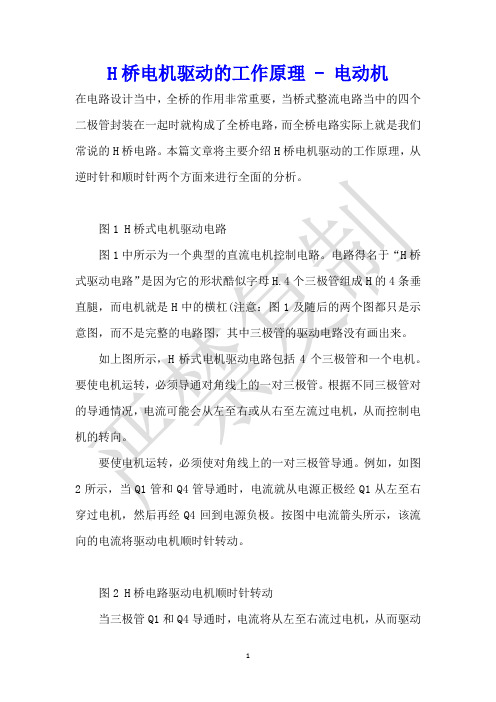

H桥电机驱动的工作原理 - 电动机在电路设计当中，全桥的作用非常重要，当桥式整流电路当中的四个二极管封装在一起时就构成了全桥电路，而全桥电路实际上就是我们常说的H桥电路。

本篇文章将主要介绍H桥电机驱动的工作原理，从逆时针和顺时针两个方面来进行全面的分析。

图1 H桥式电机驱动电路图1中所示为一个典型的直流电机控制电路。

电路得名于“H桥式驱动电路”是因为它的形状酷似字母H.4个三极管组成H的4条垂直腿，而电机就是H中的横杠(注意：图1及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来。

如上图所示，H桥式电机驱动电路包括4个三极管和一个电机。

要使电机运转，必须导通对角线上的一对三极管。

根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。

要使电机运转，必须使对角线上的一对三极管导通。

例如，如图2所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经Q4回到电源负极。

按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。

图2 H桥电路驱动电机顺时针转动当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动(电机周围的箭头指示为顺时针方向)。

图3 H桥电路驱动电机逆时针转动图3所示为另一对三极管Q2和Q3导通的情况，电流将从右至左流过电机。

当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动(电机周围的箭头表示为逆时针方向)。

使能控制和方向逻辑驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。

如果三极管Q1和Q2同时导通，那么电流就会从正极穿过两个三极管直接回到负极。

此时，电路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值(该电流仅受电源性能限制)，甚至烧坏三极管。

图4 具有使能控制和方向逻辑的H桥电路基于上述原因，在实际驱动电路中通常要用硬件电路方便地控制三极管的开关。

步进电机驱动之全桥驱动与斩波恒流先看两相绕组的全桥驱动电路，四路基本相同的驱动电路，抓取一组电路来分析：全桥驱动电路，其中Q7和Q8基极和发射极短接，相当于一个反向的二极管。

为了便于分析，将原理图简化后如下所示：查看IM2000S芯片手册，对全桥驱动芯片输入脚的定义如下：以上四个输入端：B相高低端全桥控制信号，用来控制离散的PN,NN的全桥或者半桥IC. 从上述可以知道，输出的是一个离散量，那么，是怎样控制电机，使电机获得一个sin和cos 的电流信号而驱动电机的呢？这里要深入理解一个概念：斩波恒流！斩波恒流的原理是：当环形分配器导通的时候，IC2使得TL和TH导通，电源通过TH和TL 和电机向下有电流输出，此时R左端的电压上升，当电流上升到给定电平时，比较器反转，输出为低，使得IC1截止，此时电感使电流缓慢下降，此时通过TL采样的电压变低，当电压低于给定电平时候，比较器反转，使得IC1再次导通，这样可以快速的波动，而使电感上的电流保持一个恒定的值。

当环形分配器给出低电平时，IC1和IC2截止，电流通过D2流入电源，从而实现节能。

此时，再看上图，会发现：1、BHO和ALO为一个通路，AHO和BLO为一个通路，实现电流的正向和反向。

2、BHO和AHO的开关频率会比BL0，ALO大很多，BL0和ALO只有在正向和负方向反转的时候出现跳变，而BHO和AHO的频率会很快以实现恒流。

这里值得注意的一点是，上述过程仅仅是在一个细分时候，一个数模转换量上保持的恒流。

如果整步为256细分，则在256细分的每一个细分阶段实际上过程就是上文红色字体运行一遍的一个过程，而要使整个电机转动一圈，则需要完成一个SIN和COS的整个过程，如果上面的过程仍然无法理解，请参看步进电机细分方面的内容。

从整个驱动电路的系统上看，整个闭环是按照如下进行工作的：1、TC1002发出一个启动信号，使得全桥驱动芯片导通A+的MOS1和A-的MOS2形成回路，此时在A-上采集的电压通过比较器与正弦信号输出的给定参考电压形成对比，当电压超过参考电压时，比较器翻转，翻转信号反馈给TC1002，然后低电平的信号反馈给A+的MOS1，此时MOS关闭，电机上的电流通过A+的MOS1流回电源，从而完成周而复始的完成整步的1/N的一次恒流。

基本概念H桥（H-Bridge), ，即全桥（因外形与H相似故得名），常用于（DC-AC转换，即直流变交流）。

通过开关的开合，将直流电（来自电池等）逆变为某个频率或可变频率的交流电，用于驱动交流电机（等）。

工作原理控制方式H桥的控制主要分为近似方波控制和（PWM）和级联多电平控制。

近似方波控制即quasi-square-wave-control, 输出波形比正负交替方波多了一个零电平（3-level），大为减少。

优点是开关频率较低，缺点是谐波成分高，需要滤波器的成本大。

脉冲宽度调制即Pulse width modulation,分为单极性和双极性pwm. 随着开关频率的升高，输出电压电流波形趋于正弦，谐波成分减小，但是高开关频率带来一系列问题：开关损耗大，电机绝缘压力大，发热等等。

多电平即multi-level inverter，采用级联H桥的方式，使得在同等开关频率下谐波失真降到最小，甚至不需要用滤波器，获得良好的近似正弦输出波形。

应用于直流电机采用以上方法，电机的运转就只需要用三个信号控制：两个方向信号和一个使能信号。

如果DIR－L信号为0，DIR－R信号为1，并且使能信号是1，那么三极管Q1和Q4导通，电流从左至右流经电机（如图4.16所示）；如果DIR－L信号变为1，而DIR－R信号变为0，那么Q2和Q3将导通，电流则反向流过电机。

图4.16 使能信号与方向信号的使用实际使用的时候，用分立元件制作H桥是很麻烦的，市面上有很多封装好的H桥集成电路，接上电源、电机和控制信号就可以使用了，在额定的电压和电流内使用非常方便可靠。

比如常用的L293D、L298N、TA7257P、SN754410等。

附两张分立元件的H桥驱动电路：。
