数控机床故障诊断与维修案例

数控车床的常见故障诊断及其维修实例数控车床的常见故障诊断及其维修实例随着我国对先进制造技术的不断重视,数控车床在生产中扮演着越来越重要的角色,但操作者所遇到的故障也在不断增多,这对生产造成了很大的影响。

本文通过对数控车床工作原理的介绍,详细描述了目前数控车床所出现的常见故障、诊断方法与诊断原则,并结合实例进行了分析。

数控机床是一种高精度、高柔性、高效率的自动化机床,由于其投资比普通的机床高得多,因此降低数控机床的故障率、缩短故障修复时间,对提高机床利用率具有十分重要的意义。

目前,数控机床的故障诊断一直是困扰操作、维修人员的难题。

由于数控机床的安全性和工作可靠性会对生产单位的效益产生直接的影响,因此对数控机床出现的故障进行及时的诊断十分重要。

数控车床的构成与基本工作原理详细地了解数控车床的基本构成及其工作原理,是提高数控车床故障的分析诊断能力的必要条件。

下图是数控车床加工工件的过程图。

在数控车床上加工工件时,操作者首先根据零件图制定出加工方案,编写出零件加工程序,然后在控制装置编辑状态(EDIT)下,输入加工程序,存入数控装置的存储器中。

数控装置对信息代码进行译码、寄存,经处理和运算,把结果以数字信号的形式分配给机床各坐标的伺服机构。

由数控装置发出的信号,通过伺服机构经传动装置驱动机床各运动部件,使机床按规定的顺序、速度和位移量进行工作,从而加工出符合图纸要求的零件。

数控车床常见故障介绍按照数控车床发生故障的部件分类,我们一般把故障的类型分为以下两大类。

1.主机故障数控车床的主机部分包括机械、冷却、润滑、液压等装置。

常见的主机故障有以下几种。

1.1功能性故障是指在工件加工精度方面所出现的故障,表现为加工精度不稳定,加工误差大,运动反向误差大,工件表面粗糙度高。

1.2动作型故障是指机床各种动作故障,表现为主轴不转动,工件夹不紧,刀架转动失调,等等。

1.3结构型故障是指主轴发热,主轴箱噪声大,产生切削振动,等等。

数控机床维修技术及维修实例一、数控机床的维修技术数控机床作为工业生产中不可或缺的设备之一，其维修工作一直备受关注。

下面介绍一些常见的数控机床维修技术。

1. 电气维修数控机床中常见的电气问题包括电机故障、电路故障等。

电机故障可通过检查电机的绝缘电阻、转子线圈是否短路等进行诊断。

而电路故障则需通过检测电路中的保险丝、开关、继电器、电容等元件，找出其中故障元件并进行更换。

2. 机械维修数控机床在长期使用过程中，机械部分如导轨、螺杆等也会存在磨损、松动等问题。

此时需要对数控机床进行机械维修。

机械维修的具体步骤包括：拆卸故障部位、检查问题原因、更换或修复损坏部分、重新安装。

3. 编程维修通常情况下，数控机床使用人员会根据需要自行编写机床的加工程序，但编写程序时也会存在错误导致数控机床不能正常工作。

此时需要进行编程维修，主要包括检查程序语法、修改程序错误等操作。

二、数控机床维修实例下面介绍一则数控机床的维修实例，以便更好理解上述维修技术。

实例背景该台数控机床已运行数年，最近出现报警停机的问题，并出现零件加工不合格等问题。

解决过程1.首先进行电气检查，检查电路和电机连接状态，未发现异常。

2.在机械检查中发现，导轨磨损程度较高，需要对导轨进行更换。

3.更换后的导轨需要重新进行编程设定，此时发现编程语法有误，进行修改后重新设定。

4.重新设定后进行了多次的试车和调试，最终发现并解决了后续加工不合格等问题。

结论通过以上维修过程，我们可以发现，数控机床维修过程中的各项技术都具有一定的综合性，需要将电气、机械和编程等多种技术手段融合运用，全面诊断故障并解决问题。

数控机床常见故障的诊断与排除范本数控机床是一种集机械、电气、液压、气动和计算机技术于一体的先进设备，广泛应用于各个制造行业。

然而，由于机床使用的复杂性和长时间运行，常常会出现各种故障。

及时和准确地诊断和排除故障，对于保持机床的正常运行以及提高生产效率至关重要。

在本文中，将介绍数控机床常见故障的诊断与排除范本。

一、电气故障1. 故障现象：机床电源没有接通，无法正常运行。

排查方法：检查机床电源是否正常接通，检查各个电源线路是否处于正常状态。

2. 故障现象：机床电源正常接通，但机床无法启动。

排查方法：检查机床主电源开关、控制柜门开关、急停开关等是否处于正常状态，检查控制柜内部各个电路是否正常。

3. 故障现象：机床工作过程中突然停机或者出现电流过大现象。

排查方法：检查各个电机、伺服驱动器、继电器等电气元件是否出现故障，检查负载过大或者工作过程中出现异常情况。

二、机械故障1. 故障现象：机床在运行过程中出现噪音或者震动现象。

排查方法：检查机床各个部件是否松动或者损坏，包括主轴、进给系统、传动系统等，进行适当的调整和维护。

2. 故障现象：机床刀具无法正常切削工件。

排查方法：检查机床刀具是否磨损或者松动，检查进给系统和主轴系统是否正常工作，检查工件和夹具是否正确。

3. 故障现象：机床出现漏油或者润滑系统不正常。

排查方法：检查机床润滑系统是否有足够的润滑油，检查润滑系统的管路是否正常，检查润滑泵是否工作良好。

三、控制系统故障1. 故障现象：机床控制系统无法正常工作。

排查方法：检查控制系统电源、接线、信号线是否正常连接，检查控制系统的软件和硬件是否出现故障。

2. 故障现象：机床运动轴无法正常运动或者位置误差过大。

排查方法：检查伺服驱动器和编码器是否正常工作，检查运动轴的机械结构是否正常，检查运动轴的运动控制参数是否正确。

3. 故障现象：机床程序运行中出现错误或者停顿。

排查方法：检查机床程序是否正确，检查编程和操作是否正确，检查机床控制系统的相关参数是否设置正确。

数控机床维修技术及维修实例
数控机床维修技术及维修实例
数控机床维修技术是一种需要经验和技能的特殊维修工作，对
于数控机床的维护和保养至关重要。

本文将介绍一些数控机床的常
见维修技术以及维修实例。

1.故障检测
故障检测是数控机床维修的重要工作之一，它可以帮助技术人
员更好地理解数控机床的问题，并采取正确的措施解决问题。

例如，如果数控机床出现了轴向移动问题，首先应确定故障原因，检查导轨、轴承和电机。

有时，可能需要重新校准轴线和轴向，以确保机床的精度和稳定性。

2.维修和更换部件
数控机床的机械部件和电子部件都需要进行维护和更换。

例如，机床的液压系统可能出现泄漏，需要更换密封件和管道。

同时，数
控系统的各种电子元件也需要进行检查和更换，例如显示器、计算
机和控制器。

3.维护保养
数控机床的维护保养工作是确保机床正常运行的关键。

这包括
清洁、润滑和紧固各种部件。

清洁机床的过滤器和冷却系统等部件，并定期更换润滑油和液压油，以防机床损坏。

维护保养还包括定期检查和校准机床的各种参数和设置，以确
保机床的精度和性能。

维修实例：
例如，某机床在加工中心铣削的过程中没有仔细检查工件的坐标，并且没有保持适当的刀具配置，导致工件精度下降。

针对这个问题，技术人员应将刀具重新装置并更换较好的切削刃，然后进行重复的数字控制程序，并使用新的工件坐标位置。

此外，还应该检查机床加工中心铣削的各个参数，确保它们是正确的，从而保证机床的精度和稳定性。

以上是数控机床维修技术及维修实例的介绍，希望这篇文章能
够为您提供帮助。

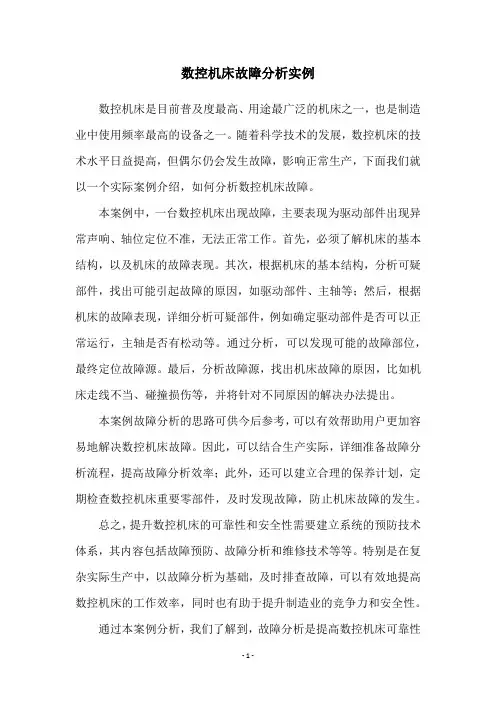

数控机床故障分析实例
数控机床是目前普及度最高、用途最广泛的机床之一，也是制造业中使用频率最高的设备之一。

随着科学技术的发展，数控机床的技术水平日益提高，但偶尔仍会发生故障，影响正常生产，下面我们就以一个实际案例介绍，如何分析数控机床故障。

本案例中，一台数控机床出现故障，主要表现为驱动部件出现异常声响、轴位定位不准，无法正常工作。

首先，必须了解机床的基本结构，以及机床的故障表现。

其次，根据机床的基本结构，分析可疑部件，找出可能引起故障的原因，如驱动部件、主轴等；然后，根据机床的故障表现，详细分析可疑部件，例如确定驱动部件是否可以正常运行，主轴是否有松动等。

通过分析，可以发现可能的故障部位，最终定位故障源。

最后，分析故障源，找出机床故障的原因，比如机床走线不当、碰撞损伤等，并将针对不同原因的解决办法提出。

本案例故障分析的思路可供今后参考，可以有效帮助用户更加容易地解决数控机床故障。

因此，可以结合生产实际，详细准备故障分析流程，提高故障分析效率；此外，还可以建立合理的保养计划，定期检查数控机床重要零部件，及时发现故障，防止机床故障的发生。

总之，提升数控机床的可靠性和安全性需要建立系统的预防技术体系，其内容包括故障预防、故障分析和维修技术等等。

特别是在复杂实际生产中，以故障分析为基础，及时排查故障，可以有效地提高数控机床的工作效率，同时也有助于提升制造业的竞争力和安全性。

通过本案例分析，我们了解到，故障分析是提高数控机床可靠性
和安全性的基础，只有建立健全的故障分析系统，才能保证数控机床的正常运行，同时也可以有效保障安全生产。

FANUC数控系统故障现象分析及处理1.FS6系列，沈阳第一机床厂的CK6140数控车床（系统：system-3TD31-05。

CNC主板型号：A20B-0008-0200．211。

主轴伺服控制板型号：A350-0008-T372/04。

）例1 车床主轴无论正、反转，运转约5min后，按停止按钮，主轴旋转不能立即停止（无制动），若再启动机床主轴（不论方向如何）时，机床CRT无显示报警号，主轴驱动器控制板上的LED3灯亮，机床不能运行。

分析排除：该车床为直流主轴驱动，LED3灯亮的原因是直流电机输入电源相序不正确或缺相造成，由于机床已使用过，接线未动，不可能是相序不正确，应是缺相造成。

缺相原因可能是某个晶闸管损坏或驱动器未触发其晶闸管工作转换（逆变）。

因主轴开始能运行一段时间，只要不是热稳定性差应是未触发晶闸管工作转换（逆变）所致。

速度反馈回路、电流反馈回路及其控制电路是造成未触发晶闸管工作转换（逆变）的主要原因。

故①查主轴编码器及其传动，传动无松动，编码器工作正常，说明速度反馈回路正常。

②更换主轴伺服控制板备用板，故障现象未改变（该板在另一台车床上试用正常），说明控制回路正常。

③在电流反馈回路上，因未检测到零电流，系统撤消了触发脉冲，出现逆变颠覆导致缺相报警，更换电流互感器后故障消除。

例2 用换刀指令开始找不到刀位号，经修理刀架又不能锁紧，但在所指定的刀位处刀架有停顿现象，然后刀架继续旋转。

分析排除：刀架找不到刀位号一般是接近开关无DC24V或8个接近开关中有损坏的。

刀架不能锁紧一般是刀架电机反转延时参数不对，或刀架夹紧到位限位开关不起作用，或锁紧机构有故障。

经关机后用手盘刀架电机，刀架锁紧正常，说明锁紧机构正常，用万用表查限位开关，动作和线路正常，说明不是限位开关不起作用。

故①查接近开关无DC24V，系电源线端脱焊所致。

②焊好脱线后，刀架能在指定刀位有停顿现象，但刀架未锁紧，说明刀架PLC输入输出信号正常，进一步检查系夹紧延时参数不对所致，调整后故障排除。

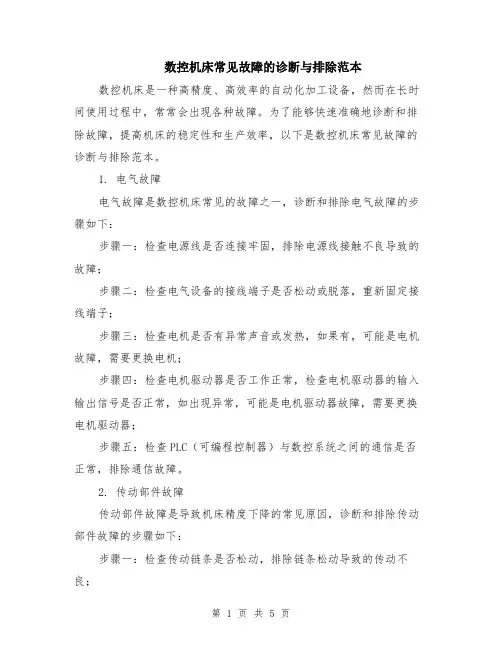

数控机床常见故障的诊断与排除范本数控机床是一种高精度、高效率的自动化加工设备，然而在长时间使用过程中，常常会出现各种故障。

为了能够快速准确地诊断和排除故障，提高机床的稳定性和生产效率，以下是数控机床常见故障的诊断与排除范本。

1. 电气故障电气故障是数控机床常见的故障之一，诊断和排除电气故障的步骤如下：步骤一：检查电源线是否连接牢固，排除电源线接触不良导致的故障；步骤二：检查电气设备的接线端子是否松动或脱落，重新固定接线端子；步骤三：检查电机是否有异常声音或发热，如果有，可能是电机故障，需要更换电机；步骤四：检查电机驱动器是否工作正常，检查电机驱动器的输入输出信号是否正常，如出现异常，可能是电机驱动器故障，需要更换电机驱动器；步骤五：检查PLC（可编程控制器）与数控系统之间的通信是否正常，排除通信故障。

2. 传动部件故障传动部件故障是导致机床精度下降的常见原因，诊断和排除传动部件故障的步骤如下：步骤一：检查传动链条是否松动，排除链条松动导致的传动不良；步骤二：检查传动带是否磨损，如有磨损可能导致传动不稳定，需要更换传动带；步骤三：检查导轨是否磨损，如有磨损可能导致机床精度下降，需要更换导轨；步骤四：检查滚珠丝杠是否磨损，如有磨损可能导致定位精度下降，需要更换滚珠丝杠。

3. 液压系统故障液压系统故障是数控机床常见的故障之一，诊断和排除液压系统故障的步骤如下：步骤一：检查液压油是否充足，如不充足可能导致液压系统工作不稳定，需要添加液压油；步骤二：检查液压泵是否正常工作，排除液压泵故障；步骤三：检查液压阀是否工作正常，检查液压阀的控制信号是否到位，如有异常，可能是液压阀故障，需要更换液压阀。

4. 编程软件故障编程软件故障是数控机床常见的故障之一，诊断和排除编程软件故障的步骤如下：步骤一：检查数控系统是否正常启动，排除数控系统硬件故障；步骤二：检查程序是否正确加载到数控系统中，如程序加载不成功，可能是编程软件故障，需要重新加载程序；步骤三：检查程序中是否存在语法错误或逻辑错误，如有错误，需要修改程序；步骤四：检查程序与实际加工情况是否相符，如程序与实际加工情况不一致，可能是程序编制错误，需要修改程序。

数控机床故障维修案例
以下是一起数控机床故障维修案例：
故障现象：一台数控铣床在工作中出现了X轴无法移动的问题。

故障分析：首先检查了X轴的电机和电缆，均未发现问题。

接着检查了X轴导轨，发现导轨上有一些铁屑和油污，可能导致导轨无法正常移动。

经过清洗和润滑后，导轨恢复正常。

维修过程：首先关闭电源，确保机床处于安全状态。

接着拆下X轴导轨，清洗导轨表面的铁屑和油污。

然后在导轨表面涂上润滑油，确保导轨能够正常运动。

最后重新安装导轨，开启电源进行测试，发现X轴恢复正常。

维修总结：数控机床是一种高精度的机械设备，故障原因可能会比较复杂。

在维修过程中，需要仔细检查每个部件，找出故障原因。

此外，维修时需要注意安全，避免发生意外。

数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。

但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。

下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。

一、NC系统故障1.硬件故障有时由于NC系统出现硬件的损坏，使机床停机。

对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。

例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC 采用S5─130W／B，一次发生故障，通过NC系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。

通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC主板的问题。

经专业厂家维修，故障被排除。

例二、另一台机床也是采用SINUMERIK SYSTEM 3数控系统，其加工程序程序号输入不进去，自动加工无法进行。

经确认为NC系统存储器板出现问题，维修后，故障消除。

例三、一台采用德国HEIDENHAIN公司TNC 155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。

经检查发现NC 系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。

2.软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。

还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。

例一、一台采用日本发那科公司FANUC-OT系统的数控车床，每次开机都发生死机现象，任何正常操作都不起作用。

后采取强制复位的方法，将系统内存全部清除后，系统恢复正常，重新输入机床参数后，机床正常使用。

数控外圆磨床机械手不动作故障维修案例一、数控系统FANUC OiTC 系统二、故障现象这台机床在正常加工时，突然出现故障，机械手不上行。

三、故障分析与检查这台机床是一台全自动外圆磨削数控机床，采用机械手送、取工件。

出现故障时，工件以磨削结束，等待机械手上行取出工件。

根据机床工作原理，PMC 输出Y8.6控制机械手上行电磁阀，通过PMC 信号检查功能发现PMC 输出Y8.6没有输出。

将PMC 的梯形图调出进行在线显示，Y8.6的梯形图如图6-70所示，发现R340.4触点没有闭合是Y8.6不能得电的原因。

PMC 输出Y8.6的梯形图调出R340.4的梯形图，R340.2没有得电。

R340.2是机械手上行的条件，如图所示，监控这个梯形图，发现触点R354.0没有闭合。

R340.4的梯形图R340.2的梯形图R0340.4 R0340.5R0354.0 R0346.1 F0096.1 R0801.0 R0340.2R0352.1 R0346.2 K0000.6根据图所示的梯形图进行检查，发现R354.1的触点没有闭合。

R354.0的梯形图继续检查关于R354.1的控制梯形图，如图所示，发现PMC 输入X9.4的状态为“0”导致R354.1不得电。

R354.1的梯形图根据机床电气原理图进行检查，发现PMC 输入连接继电器KA14的触点信号，如图所示，而继电器KA14受砂轮主轴变频器的运行信号Y1控制。

Y1是砂轮主轴达速信号，检查这个信号已输出，没有问题。

KA14线圈也有电。

继续检查发现KA14的触点损坏。

四、故障处理更换继电器KA14后，机械手恢复正常工作。

PMC 输入X9.4连接图 R0266.2 R0281.1 X0100.5 R0354.1 R0340.2R X0100.4 F0000.5R0354.0R0346.0 X0009.4 R0803.4 X0008.4 R0354.1Y0010.5。

数控机床诊断与维修实例一、故障诊断故障诊断是数控机床维修的第一步，只有准确找出故障原因，才能有针对性地进行维修。

下面通过一个实例来说明故障诊断的过程。

假设数控机床在加工零件时发生了刀具折断的故障，我们需要通过以下步骤进行故障诊断：1. 观察现象：首先观察刀具折断的具体情况，包括刀具折断的位置、方向、折断面的形状等。

这些观察结果可以为后续的故障诊断提供重要线索。

2. 检查刀具：检查刀具是否存在损伤或磨损过大的情况，如果是，则需要更换刀具。

同时，还要检查刀具的固定情况，如夹紧力是否足够，刀具刃部是否正确安装等。

3. 检查刀具路径：检查刀具路径是否存在异常，如是否存在干涉、碰撞等情况。

可以通过数控编程、机床模拟等方式来验证刀具路径是否正确。

4. 检查刀具传动系统：检查刀具传动系统是否存在松动、断裂等情况。

特别是刀具夹持部分和刀具刃部的连接处，要仔细检查是否存在异常。

通过以上步骤，我们可以初步判断刀具折断的原因是由于刀具本身的问题还是由于其他因素引起的。

如果初步判断是刀具本身的问题，则需要更换刀具；如果是其他因素引起的，需要进一步进行故障诊断。

二、故障维修在确定了故障原因后，接下来就是进行故障维修。

根据实际情况，选择相应的维修方法和步骤进行修复。

继续以上述刀具折断的实例为例，假设刀具折断的原因是刀具夹持力不足导致的。

我们可以采取以下维修步骤：1. 检查夹紧力：检查刀具夹持部分的夹紧力是否足够。

如果夹紧力不足，可以通过调整夹紧力或更换夹紧装置来解决。

2. 检查刀具夹持部分：检查刀具夹持部分是否存在磨损、松动等情况。

如果存在问题，需要进行修复或更换。

3. 测试修复效果：在进行维修后，需要进行测试验证修复效果。

可以通过加工试件或模拟加工来验证刀具折断问题是否解决。

需要注意的是，在进行故障维修过程中，应严格按照机床操作规程和维修手册进行操作，保证操作的安全性和有效性。

总结：通过以上实例，我们可以看出数控机床的故障诊断与维修过程。

数控机床诊断与维修实例数控机床是现代制造业中不可或缺的设备之一，其高精度、高效率的加工能力为工业生产提供了强有力的支持。

然而，由于长时间的运行和各种因素的影响，数控机床也不可避免地会出现故障和问题。

因此，对数控机床的诊断与维修显得尤为重要。

本文将以实例的方式介绍数控机床的诊断与维修过程。

实例一：数控机床加工精度下降的故障诊断与维修某工厂的数控机床在加工过程中出现了加工精度下降的问题，导致产品不合格。

经过初步检查，发现机床的刀具更换系统出现了故障，无法准确地更换刀具。

首先，维修人员使用数控机床自带的诊断工具进行了检测，确认了刀具更换系统的故障。

然后，拆解刀具更换系统，检查了电路连接是否正常，发现电路中的一个连接器松动导致信号传输不畅。

维修人员将连接器重新插紧，问题得到解决。

最后，维修人员对机床进行了全面的检修和保养，确保了机床的正常运行。

实例二：数控机床主轴故障的诊断与维修某工厂的数控机床在加工过程中出现了主轴运行不稳定的问题，导致加工效率低下。

经过初步检查，发现机床的主轴轴承存在磨损和松动的情况。

首先，维修人员使用振动测试仪对主轴进行了振动测试，确定了轴承的故障。

然后，拆卸主轴并更换了新的轴承，同时对其他相关部件进行了检查和调整。

最后，维修人员对数控机床进行了全面的润滑和保养，确保了机床的正常运行。

实例三：数控机床控制系统故障的诊断与维修某工厂的数控机床在加工过程中出现了控制系统故障的问题，导致无法正常操作。

经过初步检查，发现机床的控制系统显示屏出现了闪烁和乱码的情况。

首先，维修人员使用调试工具对控制系统进行了检测，确定了显示屏的故障。

然后，更换了新的显示屏，并对控制系统进行了重新配置和调试。

最后，维修人员对数控机床进行了全面的系统检查和校准，确保了机床的正常运行。

数控机床的诊断与维修是一项复杂而重要的工作。

通过运用合适的诊断工具和方法，可以准确地确定故障的原因，从而采取相应的维修措施。

同时，定期的保养和维护也是确保数控机床正常运行的关键。

数控机床典型故障分析与维修论文目录一、内容概要 (3)1. 数控机床的重要性 (3)2. 数控机床故障分析及维修的必要性 (4)二、数控机床的基本构成与工作原理 (5)1. 数控机床的基本构成 (7)1.1 主轴系统 (8)1.2 进给系统 (9)1.3 控制系统 (11)1.4 电气系统 (12)1.5 液压系统 (13)2. 数控机床的工作原理 (15)2.1 加工过程 (16)2.2 控制指令的获取与执行 (16)三、数控机床典型故障分析与维修方法 (18)1. 机械故障分析与维修 (19)1.1 导轨故障分析与维修 (20)1.2 丝杠故障分析与维修 (22)1.3 齿轮故障分析与维修 (23)1.4 液压系统故障分析与维修 (25)2. 电气故障分析与维修 (26)2.1 CPU故障分析与维修 (27)2.2 传感器故障分析与维修 (28)2.3 接口故障分析与维修 (30)2.4 控制软件故障分析与维修 (32)3. 液压系统故障分析与维修 (34)3.1 液压泵故障分析与维修 (35)3.2 液压缸故障分析与维修 (36)3.3 换向阀故障分析与维修 (38)3.4 液压管路故障分析与维修 (39)四、数控机床故障诊断与维修实例 (40)1. 数控机床机械故障诊断与维修实例 (40)1.1 数控车床主轴故障诊断与维修 (42)1.2 数控铣床进给系统故障诊断与维修 (44)1.3 数控加工中心换刀系统故障诊断与维修 (45)2. 数控机床电气故障诊断与维修实例 (47)2.1 数控雕刻机CPU故障诊断与维修 (48)2.2 数控焊接机器人传感器故障诊断与维修 (49)2.3 数控印刷机控制软件故障诊断与维修 (50)3. 数控机床液压系统故障诊断与维修实例 (52)3.1 数控机床液压泵故障诊断与维修 (52)3.2 数控机床液压缸故障诊断与维修 (54)3.3 数控机床换向阀故障诊断与维修 (56)五、结论与展望 (57)一、内容概要本文全面深入地探讨了数控机床在现代制造业中的核心地位以及其常见导致故障的原因，并提供了相应的维修策略和实施步骤。

数控机床常见的机械故障诊断与维修实例
1.电机故障：
故障现象：主轴电机反转或转速不能正常调节。

诊断方法：使用万用表测量主轴电机绕组的绝缘电阻，电阻值小于10兆欧时表示绕组内有短路，需更换电机或维修绕组。

维修方法：更换或维修主轴电机。

2.伺服驱动器故障：
故障现象：工作状态不稳定，起动过程中出现抖动、振动。

诊断方法：使用万用表测试伺服驱动器的主电源和控制信号电路。

若电压稳定且电流正常，则可能是驱动器内部故障。

此时可对伺服驱动器进行清洁清理，更换损坏的元件，或更换整个驱动器。

维修方法：更换损坏的元件。

3.导轨滑块故障：
故障现象：导轨滑块工作时出现异常噪声，导轨滑块滑动不畅。

诊断方法：观察导轨滑块表面是否磨损，是否存在异物卡在导轨滑块内部。

如发现表面磨损或异物卡住，可进行更换或清洁。

维修方法：更换或清洁导轨滑块。

4.传感器故障：
故障现象：传感器反应不敏感或不准确。

诊断方法：使用万用表测试传感器的电压信号和线路接触情况。

若信号弱或线路接触不良，则可以重新连接线路或更换传感器。

若传感器内部元件受损，需更换整个传感器。

维修方法：重新连接线路或更换传感器。

C系统故障：
故障现象：CNC系统启动失败或运行出现异常。

诊断方法：使用故障诊断软件对CNC系统进行诊断，或通过现象分析进行问题定位。

根据诊断结果，可尝试重新启动或重新安装CNC系统。

维修方法：重新启动或重新安装CNC系统。
