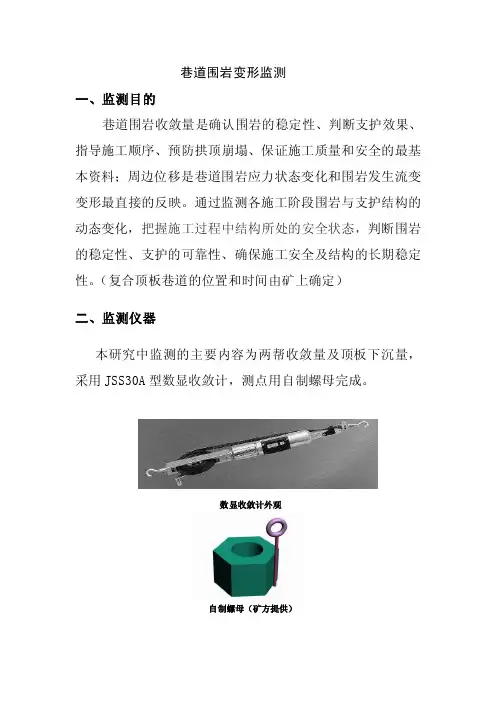

巷道围岩变形监测
一、监测目的
巷道围岩收敛量是确认围岩的稳定性、判断支护效果、指导施工顺序、预防拱顶崩塌、保证施工质量和安全的最基本资料;周边位移是巷道围岩应力状态变化和围岩发生流变变形最直接的反映。通过监测各施工阶段围岩与支护结构的动态变化,把握施工过程中结构所处的安全状态,判断围岩的稳定性、支护的可靠性、确保施工安全及结构的长期稳定性。(复合顶板巷道的位置和时间由矿上确定)
二、监测仪器
本研究中监测的主要内容为两帮收敛量及顶板下沉量,采用JSS30A型数显收敛计,测点用自制螺母完成。
数显收敛计外观
自制螺母(矿方提供)
三、监测方法
在每个观测断面分别设置4个测点,即在两邦、顶底板
。测设时分别测定AC 、BD 、AB 和AD 的长度及其变化值,则:
BD
AD
BD AB x 2222-+=
x BD x -=' 22x AB y -=
y AC y -='
每次测量时,测点埋好后,实测AC 、BD 、AB 和AD 线段的初始值,然后按上述可算出x 、x '、y 和y '的初始值。隔一定时间后,再测AC 、BD 、AB 和AD 线段的长度,同样按上述公式可算出变形后的x 、x '、y 和y '值,则与初始值之差即为上述四点的绝对位移值。
四、观测结果分析
根据观测到的数据绘制两帮和顶板的收敛量及收敛速率随时间的变化曲线,通过分析得出巷道变形的规律,对后续的工作有重要的指导意义。
