巷道围岩变形观测记录(谷风表格)

国家高速北京至拉萨线西宁南绕城公路工程
洞身开挖围岩观测检查表
施工单位：合同段：隧02表监理单位：编号：
工程名称
通海隧道
ZK40+095-ZK43+350
桩号范围ZK40+110-ZK40+112
设计围
岩级别
V
围岩类型、节理发肓及地下水、超欠挖情况：
为强风化片岩，节理、裂隙发育，岩体破碎，围岩易垮落，沿裂隙有渗水现象，超欠挖情况较好。

炮眼残痕保存情况本茬炮进尺（m） 1.0 周边眼合计数量（个）48
保留眼迹的周边眼个
数（个）
28 保存率% 58
检查复核
自检结论：
经自检，符合设计及《公路隧道施工技术规范》JTG F60-2009相关要求。

签名：年月日监理意见：
签名：年月日。

十字布点观测巷道位移量记录表十字布点观测巷道位移量是一种重要的地下工程监测方法，它通过对巷道内部位移量的实时监测，为巷道施工安全、病害预警、治理与维护等方面提供了科学依据。

本文将从十字布点观测巷道位移量的意义、方法、应用以及提高效果的措施等方面进行详细阐述。

一、十字布点观测巷道位移量的意义十字布点观测巷道位移量是为了掌握巷道内部位移变化规律，预防和控制巷道事故的发生。

通过观测巷道位移量，可以了解巷道围岩的稳定性，为巷道施工提供安全依据。

同时，十字布点观测巷道位移量还可以为巷道病害的预警和治理提供数据支持。

二、十字布点观测巷道位移量的方法1.布点方式：十字布点观测巷道位移量通常采用在巷道内部布置四个监测点的方式，形成一个十字形监测网络。

其中，两个监测点位于巷道两侧，另外两个监测点位于巷道顶部和底部。

2.观测频率：观测频率根据巷道地质条件和施工状况进行调整，一般初期观测频率较高，后期根据位移变化情况适当降低。

观测频率应确保能够及时发现巷道位移量的异常变化。

3.数据处理与分析：观测数据需经过整理、计算、分析，得出巷道位移量的变化规律。

对于异常数据，还需进行现场核实，以确保数据的准确性。

三、十字布点观测巷道位移量的应用1.巷道施工安全监测：十字布点观测巷道位移量可以为巷道施工提供实时监测数据，确保施工安全。

通过对位移量的监测，可以发现巷道内部的潜在安全隐患，及时采取措施进行防范。

2.巷道病害预警：通过对巷道位移量的长期监测，可以了解巷道围岩的稳定性变化趋势。

当位移量超过一定阈值时，可以判断为巷道病害的预警信号，及时开展治理工作。

3.巷道治理与维护：十字布点观测巷道位移量可以为巷道治理与维护提供科学依据。

通过对位移量的监测和分析，可以评价治理措施的效果，为巷道维护提供数据支持。

四、提高十字布点观测巷道位移量效果的措施1.提高观测设备性能：采用先进的观测设备，提高监测数据的准确性和可靠性。

例如，引入激光测距仪、全站仪等高精度设备，提高监测精度。

巷道围岩表面位移观测记录表
巷道围岩表面位移观测记录表
山西******************煤业有限公司
巷道围岩表面位移观测记录
****综采工作面
生产技术科
二〇二〇年
一、测点布置
如下图所示，垂直测线A-B应与巷道中垂线重合，水平测线C-D应与巷道腰线重合。

在顶底板中部垂直方向和两帮水平方向钻φ30mm、深400mm的孔，将φ32mm、长450mm的木桩打入孔中。

顶、底板和帮木桩外露端部按图所示安设测钉。

二、测量方法
1.顶底板相对移近量和两帮相对移近：在C、D之间拉紧测绳，
A、B之间拉紧钢卷尺，测读A0、AB值；在A、B之间拉紧测绳，C、D之间拉紧钢卷尺，测读C0、CD值；测量精度要求达到1mm，并估计出0.5mm，并填入记录表。

2.顶板下沉与底鼓：先在水平测线C-D位置拉直测线，再用测量仪器测出顶部测点A与水平测线的垂直距离A-0，并填入记录表。

将巷道顶、底板距离A-B减去距离A-0为底鼓的观测值0-B。

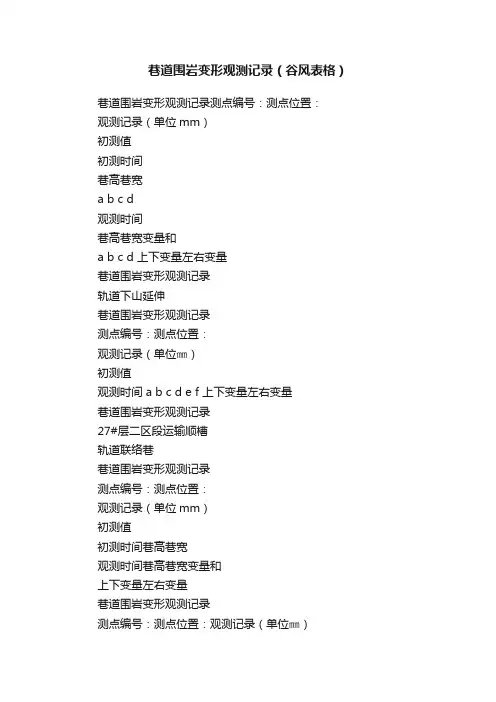

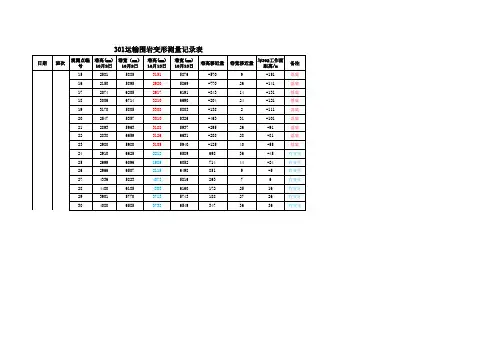

巷道围岩变形观测记录（谷风表格）

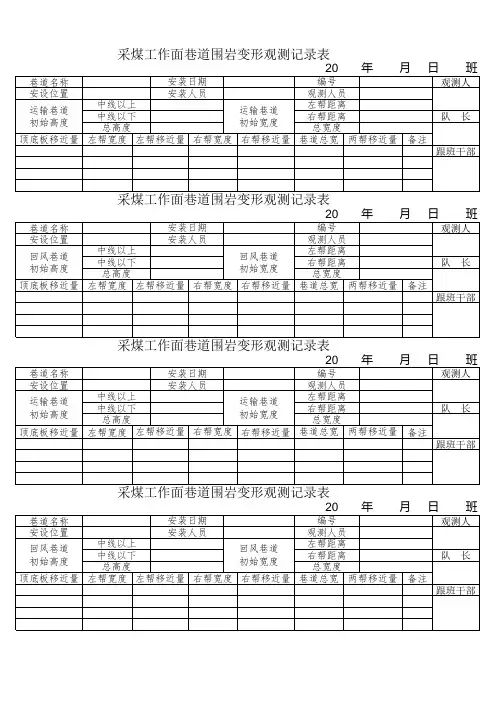

巷道围岩变形观测记录测点编号：测点位置：
观测记录（单位mm）
初测值
初测时间
巷高巷宽
a b c d
观测时间
巷高巷宽变量和
a b c d 上下变量左右变量
巷道围岩变形观测记录
轨道下山延伸
巷道围岩变形观测记录
测点编号：测点位置：
观测记录（单位㎜）
初测值
观测时间 a b c d e f 上下变量左右变量
巷道围岩变形观测记录
27#层二区段运输顺槽
轨道联络巷
巷道围岩变形观测记录
测点编号：测点位置：
观测记录（单位mm）
初测值
初测时间巷高巷宽
观测时间巷高巷宽变量和
上下变量左右变量
巷道围岩变形观测记录
测点编号：测点位置：观测记录（单位㎜）
观测时间 a b c d e f g 上下位移量
左右位
移量
b点位
移量
d点位
移量。
