QC 七大手法(柏拉图)

柏拉图QC七大手法Quality Control（QC）作为在企业中确保生产环节质量的关键环节，柏拉图QC 七大手法是被广泛应用的质量管理工具。

本文将介绍柏拉图QC七大手法的含义、使用方法和优缺点。

1. 什么是柏拉图QC七大手法柏拉图QC七大手法，是柏拉图于20世纪初提出的一种用于提高质量的工具。

它将问题的原因、后果、因素、流程等各方面进行分析和改进，从而达到优化质量的目的。

2. 七大手法介绍2.1 直方图直方图是一种展示数据频数分布的图形。

通过将数据划分成若干组，统计每组内数据的数量，绘制成一个长方形的图形，可以更直观地展示数据的分布情况。

2.2 散点图散点图是一种用于展示两个变量之间关系的图形。

通过将两个变量的数值在坐标轴上表示，并以点的形式进行展示，可以直观地展示它们之间的正相关、负相关或不相关关系。

2.3 饼图饼图是一种将数据按比例分为若干部分，每个部分按照百分比在一个圆形图形内表示的图形。

它可以直观地展示数据各部分的比例，适用于数据整体分布情况的展示。

2.4 柱状图柱状图是一种将数据按类别分组，在坐标轴上绘制成柱状图的图形。

它可以直接比较各类别数据之间差异，更适合于对各类别数据的详细分析和评估。

2.5 箱线图箱线图是一种描述数据分布情况的图形。

它可以反映数据的中位数、四分位点、最大值、最小值和异常值等信息，适用于数据分布情况的比较和分析。

2.6 流程图流程图是一种用符号和箭头表示过程、流程等信息，便于展示过程的各个环节，了解每个环节的关系和作用，便于对流程进行改进。

2.7 因果图因果图是一种将问题的原因进行系统分类和分析的图形。

通过将各种因素之间的关系进行绘制，可以更直观地分析影响问题产生的因素，并确定优先改进的因素。

3. 如何使用柏拉图QC七大手法使用柏拉图QC七大手法需要先确定需要分析改进的问题，根据问题性质选择相应的手法进行分析，具体步骤如下：1.确定需要分析改进的问题；2.利用饼状图、柱状图或直方图对数据进行展示；3.使用散点图展示变量之间的关系；4.利用箱线图分析数据的分布情况；5.使用流程图描述流程的各个环节；6.使用因果图分析问题产生的原因；7.根据分析结果，确定改进方案。

QC七大手法中的柏拉图的应用原理1. 什么是QC七大手法？QC七大手法是质量控制中的七种主要方法，用于解决问题、改进流程和提高质量。

这些方法涵盖了统计学、数据分析和问题解决技巧等方面。

其中之一就是柏拉图图表法。

2. 柏拉图图表法的基本介绍柏拉图图表法（Pareto Chart）是一种按重要性排序的柱状图，用于显示一组数据中各个因素的重要程度。

它基于柏拉图法则，即二八定律，也称为“少数原则”，即少数因素决定了大部分结果。

柏拉图图表法常用于辨识并解决问题中的关键因素，它可用于：•识别主要问题和根本原因•优化资源分配和优先级制定•制定改进策略和行动计划柏拉图图表法的应用原理是基于数据收集、分类和排序，而且通过直观的图形展示，更容易传达复杂的信息。

3. 柏拉图图表法的步骤使用柏拉图图表法的一般步骤包括以下几个方面：步骤1：选择问题的范围确定你要解决的问题或改进的范围，例如某个产品的质量问题，或一个流程中的延迟。

步骤2：收集数据收集与问题相关的数据，并确保数据的准确性和完整性。

这可能需要利用统计工具或直接观察和记录数据。

步骤3：分类和排序将收集到的数据按照因素进行分类，并计算每个因素的频次或数量。

然后，将因素按照重要性排序，以确定最重要的因素。

步骤4：绘制柏拉图图表使用柏拉图图表的横轴和纵轴分别表示因素和频次（或数量），绘制柱状图。

柱状图的高度代表因素的重要性，因此柏拉图图表的柱状图呈递减的趋势。

步骤5：分析结果并制定行动计划根据柏拉图图表的结果，分析最重要的因素并制定相应的改进策略。

优先处理其中能带来最大影响的因素，以提高质量和效率。

4. 柏拉图图表法的例子下面以日常生活中的购物问题为例，来演示柏拉图图表法的应用：步骤1：选择问题的范围选定购物问题，例如购物过程中出现的各类问题。

步骤2：收集数据收集购物过程中的问题数据，包括商品质量问题、客户服务问题、价格问题等。

步骤3：分类和排序将收集到的问题数据按照不同因素进行分类，例如将商品质量问题、客户服务问题和价格问题分别列为不同的因素。

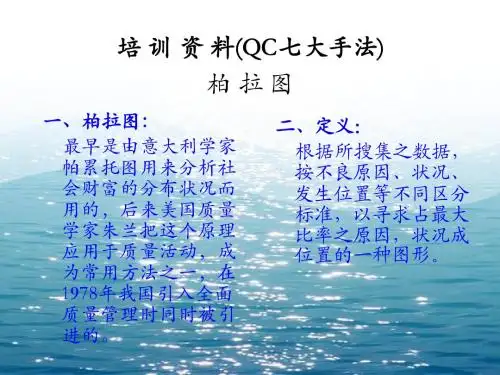

培训资料(QC七大手法)柏拉图一、柏拉图：最早是由意大利学家帕累托图用来分析社会财富的分布状况而用的，后来美国质量学家朱兰把这个原理应用于质量活动，成为常用方法之一，在1978年我国引入全面质量管理时同时被引进的。

二、定义：根据所搜集之数据，按不良原因、状况、发生位置等不同区分标准，以寻求占最大比率之原因，状况成位置的一种图形。

三、意义：主要用来分析各种不良原因或缺点项目中的重点部分，以便于在品质方面要注意和改善的重点。

四、操作方法：①将数据进行分类；②把分类好的数据进行汇总，由多到少的排列，并计算出类别所占百分比；③计算各类之总和；④以总数和为左纵轴，以总数的十分之一为一单位格，各个类别为横轴，以每一个类别为一单位格，以100%的比例来做右边的纵轴，之间幅度为10%为一单位格，在80%处画一条横虚线；⑤在横轴上，按多到少的顺序将各类别进行填写，再根据各类别数量画出相应的高度方格，最后从左边第一个方格右上角开始描点，然后对应相应的类别及不良率逐个进行描点，以此类推，描到最后一点为100%例题：某产品共生产414PCS 不良，其中破损：195PCS 变形：90PCS ，刮痕：65PCS ，尺寸不良：45PCS ，其它：19PCS 。

序号不良项目不良数不良率累积不良率1破损19547.1%47.1%2变形9021.7% 68.8% 3刮痕6515.8%84.6% 4尺寸不良4510.9%95.5%5其它19 4.5%100% 合计414100%41.482.8124.2165.6207248.4289.8331.2372.6414破损变形刮痕尺寸不良其它0%20%40%60%80%100%不良项目不良率六、注意事项：①当缺点项目或类别超过9~15项时，可用其它概括，但最好是不要使用，以示区别；②柏拉图上的折线点不需要标识具体数据，不仅无谓复杂且无实际意义；③如在柏拉图做出之后，发现有标识成其它的类别高度最多不能超过每4项或第3项，如超过则表示类别划分不明确。

3.柏拉图(PARETO DIAGRAM)3-1何谓柏拉图法(1) 柏拉图是一位意大利经济学家的名字，在他从事研究社会经济结构时发现，国民所得之分配，其金额被少数人所控制，即80%的金额被20%的人拥有，后来这一法则被应用在其它事物的调查上，也是发现多数的事都集中在少数某些项目上，故又称80-20法则或ABC分析图。

(2) 美国品管大师Dr. Juran将柏拉图法应用在品管上。

(3) 品管圈之创使人---日本的石川馨博士将之引用到品管圈活动中，为QC七大工具之一。

3-2柏拉图的做法(1) 柏拉图的定义将数据收集之结果依项目别、原因别或时间大小，金额多寡，按其大小顺序列出的图形。

(2) 作法1.决定数据分类之项目：a.原因的分类：材料、设备、作业者、方法、工具。

b.结果的分类：不良项目、缺点、位置。

2.决定收集数据的期间，以查检表收集数据。

3.依分类之项目统计数据，作统计表。

4.作图表，横轴取记项目，纵轴左侧取记发生频数，右侧取记累计影响度。

5.依数据出现之大小由左到右绘成柏拉图。

6.数据累计数以折线记入，右侧终点为100%，左侧终点为发生频数(或数据特性值之累计数值)7.记入必要事项。

总检查数：2106片不良率%=﹝各项不良数/总检查数﹞*100影响度%=﹝各项缺点数/总缺点数﹞*100*各项目按出现数据的大小顺序排列，并求其累计数。

*求各项目的数据数及累计数的影响度。

*其它项排在最后，其它项若太大时，要检讨是否尚有其它重要要因须提出。

3-3柏拉图的功用(1)掌握影响问题点的主要项目：柏拉图法一但列出很容易可以看出重点，一般而言前三项的影响度之和几乎占了全部的七八成。

(2)可作改善成果的比较：改善前的柏拉图与改善后的柏拉图并列对比，马上可以看出改善效果的确认。

(2)报告或记录用：作报告或记录时，只有数据，比较不容易了解，若能整理成柏拉图则很容易一目了然。

(3)对发生现象与发生原因的反复调查可发掘现场存在的各种问题，明确指引快速的解决方法。

目录1 –数据与图表2-常用统计分析方法概述3 -检查表（Check Sheets）4-柏拉图（Pareto Diagram）5-因果图（Cause & Effect Diagram）6 -散布图（Stratification）7 -分层法（Scatter Diagram）8 -直方图（Histogram）9 -控制图（Control Chart）柏拉图，排列图，帕累托图（Pareto Diagram）---发现问题的重心抓住一切，就等于失去所有；善用柏拉图，顺利掌握重点。

柏拉图的由来意大利经济学者V.Pareto分析其社会经济结构，发现一个规律“80%的社会财富掌握在20%的人手中”，称之为“柏拉法则”；柏拉法则---“关键的少数，次要的多数”美国经济学者M.O.Lorenz使用累积分配曲线来描绘“柏拉法则”，即经济学上所称之劳伦兹（Lorenz）曲线；美国J.M.Juran将Lorenz曲线应用到品质管理上，同时创出“Vital Few，Trivial Many”（重要的少数，琐细的多数）的名词，并将此现象定为“柏拉图原理”；品管圈创始人石川馨博士将柏拉图运用到品管圈活动中，使之成为品管七大手法之一；柏拉图的定义及使用时机1. 定义根据所搜集的数据，按不同区分标准加以整理、分类(按其大小顺序排列)，找出占最大比率之原因、状况或位置及其影响程度的图形；2. 柏拉图使用时机2.1 掌握问题点(抓住关键因素)2.2 找出原因（解决主要问题）2.3 效果确认（改善前、后之比较）柏拉图的应用品质管理：不良品数，损失金额，客诉项目，抱怨次数，返修品数……时间效率：作业的效率，故障率、修理时间……价格成本：材料单价，产品成本……社会治安：犯罪率、件数、年龄别……医疗保健：病因，职业病患，门诊科别……客户服务：客诉件数、处理时间、不良品数……业务销售：销售项目，销售区域……项目：电子件焊接不良分布柏拉图日期：2012.12.10～2013.1.14制图：###柏拉图的构成•确认柏拉图调查目的，决定数据的分类项目；•决定收集数据的期间及方法，并收集数据；•整理数据，制作统计表；•画出柱状图，绘制累计曲线；•记入必要的事项；•决定改善目标，找出问题点；1.确立调查目的，决定数据的分类项目（层别法）制作柏拉图时，首先确立柏拉图调查的目的或意图；一般的分类先从结果分类上着手，以便洞悉主要问题之所在；然后再进行原因分类，分析出问题产生之原因，以便采取有效的对策。

柏拉图一、柏拉图的定义•柏拉图是为寻找影响产品质量的主要问题，用从高到低的顺序排列成矩形，表示各原因出现频率高低的一种图表。

•柏拉图是美国品管大师朱兰博士运用意大利经济学家柏拉图(Pareto)的统计图加以延伸所创造出来的，柏拉图又称排列图。

二、柏拉图的应用1、作为降低不合格的依据：想降低不合格率，先绘柏拉图看看。

2、定改善目标，找出问题点。

确定主要因素、影响因素和次要因素。

3、抓主要因素解决质量问题。

4、确认改善效果(改善前、后的比较)。

三、作图注意事项1、一般来说，主要原因一到两个，至多不超过三个，就是说它们所占的频数必须高于50%（如果项目少时，则应高于70%或高于80%），否则就失去了找主要问题的意义，要考虑重新进行分类。

2、纵坐标可以用件数或金额表示，也可以用时间表示。

原则是以能够较好的找出“主要问题”为准。

3、不重要的项目很多时，为了避免横坐标过长，通常合并列入“其它”栏内，并直于最后一项。

对于一些较小的问题，如果不容易分类，也可以将其归入其它项内。

如果很多小问题全部归为“其它”项内，造成“其它”项频数太多，则需要考虑重新分类。

4、为作柏拉图而取数据时，应考虑不同的原因、状况和条件后对数据及进行分类，如按时间、设备、工序、人员等分类，以取得更多有效的信息。

2.举例说明某厂对一种产品进行质量检查，发现220件不合格品，按生产不合格品的原因进行分类统计，做出下图表。

分析：从上图表，可以看出，造成不合格品的主要原因是操作和设备存在的问题，所以要减少不合格品首先要从这两个方面入手。

因果图1.因果图的定义• 在找出质量问题以后，为分析产生质量问题的原因，即分析原因与结果之间关系的一种方法，以确定因果关系的图表称为因果图。

• 其形状与鱼的骨架相似，故亦称鱼刺图；又因为是日本质量管理专家石川馨博士倡导的，故又称为石川图。

• 我们在应用柏拉图找出主要问题后，往往需要进一步分析问题产生的原因及其主要原因，以便针对性地制定措施加以解决，因果图就是这样一种常用的分析方法。

QC七大手法排列图（柏拉图）、因果图、检查表、直方图、分层法、散布图、控制图。

一排列图（柏拉图）排列图又称为柏拉图，由此图的发明者19世纪意大利经济学家柏拉图（Pareto）的名字而得名。

柏拉图最早用排列图分析社会财富分布的状况，他发现当时意大利80%财富集中在20%的人手里，后来人们发现很多场合都服从这一规律，于是称之为Pareto定律。

后来美国质量管理专家朱兰博士运用柏拉图的统计图加以延伸将其用于质量管理，区分“关键的少数”和“次要的多数”，从而抓住关键因素，解决主要问题。

排列图是分析和寻找影响质量主原因素的一种工具，其形式用双直角坐标图，左边纵坐标表示频数（如件数金额等），右边纵坐标表示频率（如百分比表示）。

分折线表示累积频率，横坐标表示影响质量的各项因素，按影响程度的大小（即出现频数多少）从左向右排列。

通过对排列图的观察分析可抓住影响质量的主原因素。

这种方法实际上不仅在质量管理中，在其他许多管理工作中，例如在库存管理中，都有是十分有用的。

在质量管理过程中，要解决的问题很多，但往往不知从哪里着手，但事实上大部分的问题，只要能找出几个影响较大的原因，并加以处置及控制，就可解决问题的 80%以上。

柏拉图是根据归集的数据，以不良原因，不良状况发生的现象，有系统地加以项目别（层别）分类，计算出各项目别所产生的数据（如不良率，损失金额）及所占的比例，再依照大小顺序排列，再加上累积值的图形。

在工厂或办公室里，把低效率，缺损，制品不良等损失按其原因别或现象别，也可换算成损失金额的80%以上的项目加以追究处理，这就是所谓的柏拉图分析。

柏拉图的使用要以层别法的项目别（现象别）为前提，依经顺位调整过后的统计表才能画制成柏拉图。

柏拉图分析的步骤；（1）将要处置的事，以状况（现象）或原因加以层别。

（2）纵轴虽可以表示件数，但最好以金额表示比较强烈。

（3）决定搜集资料的期间，自何时至何时，作为柏拉图资料的依据，期限间尽可能定期。

什么是排列图法定义:根据所搜集之数据,按不良原因、不良状况、不良发生位置等不同区分标准,以寻求占最大比率之原因,状况或位置的一种图形.排列图法，又称主次因素分析法、柏拉托（Pareto）图法，它是找出影响产品质量主要因素的一种简单而有效的图表方法。

1897年意大利经济学家柏拉图（1848---1923）分析社会经济结构，发现80%的财富掌握在20%的人手里，后被称“柏拉图法则”。

1907年美国经济学家劳伦兹使用累积分配曲线描绘了柏拉图法则，被称为“劳伦兹曲线”。

1930年美国品管泰斗朱兰博士将劳伦兹曲线应用到品质管理上。

排列图是根据“关键的少数和次要的多数”的原理而制做的。

也就是将影响产品质量的众多影响因素按其对质量影响程度的大小，用直方图形顺序排列，从而找出主要因素。

其结构是由两个纵坐标和一个横坐标，若干个直方形和一条折线构成。

主要纵坐标表示不合格品出现的频数（出现次数或金额等），次要纵坐标表示不合格品出现的累计频率（如百分比表示)，横坐标表示影响质量的各种因素，按影响大小顺序排列，直方形高度表示相应的因素的影响程度（即出现频率为多少），折线表示累计频率（也称帕累托曲线）。

通常累计百分比将影响因素分为三类：占0%～80%为A类因素，也就是主要因素；80%～90%为B类因素，是次要因素；90%～100%为C类因素，即一般因素。

由于A类因素占存在问题的80%，此类因素解决了，质量问题大部分就得到了解决。

为了方便理解，下图是对某酒杯制造厂对某日生产中出现的120个次品进行统计，做出排列图，如下图所示：帕累托图排列图的作用1、作为降低不良依据。

2、决定改善的攻击目标。

3、确认改善效果。

4、用于发现现场的重要问题点5、用于整理报表或记录。

6、可作不同条件的评价。

排列图的使用排列图的使用要以层别法为前提，将层别法的项目从大到小的进行排列，再加上累积值的图形。

适用于计数值统计，帮助我们抓住关键的少数及有用的多数，又称ABC图。
