孔板流量计流量的校正

1. 引言孔板流量计是一种常用的测量流体流量的仪表，广泛应用于工业生产和实验室研究中。

为了确保孔板流量计的准确性和可靠性，对其进行定期的校验是非常重要的。

本文档将介绍孔板流量计的校验方案，包括校验的准备工作、校验方法以及校验结果的评估。

2. 校验准备工作在进行孔板流量计的校验之前，需要进行以下准备工作：2.1 工具和设备准备•校验设备：包括流量标准器、压力表、温度计等。

•校验介质：根据实际工作环境选择合适的介质。

•计量器具：定量计量孔板流量计的进出口流量。

2.2 校验环境准备校验孔板流量计需要一个稳定的环境，包括：- 温度环境：确保环境温度稳定，并与孔板流量计的工作温度相近。

- 压力环境：调整流量标准器的出口压力，使其与实际工作压力相匹配。

2.3 校验过程准备•检查孔板流量计的外部状态，确保没有损坏或泄漏。

•清洁孔板流量计，确保测量准确性不受阻塞或堵塞的影响。

3. 校验方法校验孔板流量计的主要目标是测量其在不同流量条件下的准确性和稳定性。

以下是一种常用的校验方法：3.1 常压校验1.将校验介质接入流量标准器的进口，并调整流量标准器的出口流量为待校验的孔板流量计的额定流量。

2.将待校验的孔板流量计安装在流体管道中，并确保密封良好。

3.打开流量标准器的出口阀门，使流体通过孔板流量计。

记录校验介质的稳定流量值。

4.根据校验介质的密度和流体通过孔板流量计的截面积计算出标准流量值。

5.重复上述步骤，记录不同流量下的校验结果。

3.2 不同压力校验1.调整流量标准器的出口压力，使其与实际工作环境中的压力相匹配。

2.重复步骤3至步骤5，记录不同压力下的校验结果。

3.3 温度校验1.在较低压力下，调整流量标准器的流量和温度，使其与实际工作环境中的温度相匹配。

2.重复步骤3至步骤5，记录不同温度下的校验结果。

4. 校验结果评估校验结果评估的主要目标是确定孔板流量计的测量准确性和稳定性是否符合规定要求。

根据校验结果，可以进行以下评估：•比较校验结果与孔板流量计的额定流量范围，评估其准确性。

实验六 孔板流量计流量的校正一、实验目的1．掌握流量计流量系数校正的方法； 2．了解流量系数与其影响因素的关系。

二、实验原理工程上通过测定流体的压差来确定其速度及流量。

孔板流量计数学模型为：ρρρ/)(2A C V 00-=i gR m),(R C e 0f =孔板流量计是基于流体在流动过程中的能量转换关系，由流体通过孔板前后压差的变化来确定流体流过管截面的流量。

)(Rg 2/2//2//Hg 212221222211ρρρρρρ-=∆⇒-=-=∆+=+P u u P P P u P u P 由于2-2（缩脉）处面积难以确定，所以工程上以孔口速度u 0代替u 2,流体通过孔口时有阻力损失，又因流动状况而改变的缩脉位置使测得的（P 1-P 2）/ρ带来偏差，因此通过实验来确定C 0,流量计的计算式：ρρρ/)(200-=Hg S gR A C V孔板流量计不足之处是阻力损失大，这个损失可由U 形压差计测得。

三、实验装置与流程1．水箱 2.引水阀3．调节阀 4.涡轮流量计5．测定孔板前后压降的U形压差计 6．测量阻力损失的U形压差计7．孔板流量计 8.离心泵主要参数：管道直径:27mm；孔板孔径:18mm四、实验步骤1．水箱充满水至80%2．打开压差计上平衡阀，关闭各放气阀。

3．启动循环水泵。

4．排气：（1）管路排气；（2）测压导管排气；（3）关闭平衡阀，缓慢旋动压差计上放气阀，排除压差计上的气泡，注意：先排进压管后排低压管。

5．读取压差计零位读数。

6．开启调节阀至最大，确定流量范围，确定实验点，测定孔板前后压降和经过孔板所带来的压降。

7．测定读数：改变管道中的流量，读出一系列流量，压差。

8．实验装置恢复原状，打开压差计上的平衡阀，并清理场地。

五、实验记录六、实验报告1、数据整理2．本实验μρ/1du R ed=，m),(0ed R f C =，对于特定孔板m 为常数，上式可写成)(0ed R f C =。

标准孔板瓦斯混合流量的一般公式为（标准状况下）：
p T Q K b h δδ=∆ 式中：Q ——用标准孔板测定的混合瓦斯流量，m3/min ；
K ——流量校正系数（孔板系数）；
K ＝189.76·a 0·m ·D 2
a 0——标准孔板流量系数；
m ——截面比；
D ——管道直径，m ；
Δh ——在孔板前后端所测之压差，Pa ；
Δp ——压力校正系数；
δT ——温度校正系数；
)T δ
25
p δ= t ——同点的温度，℃；
273——标准绝对温度，K ；
p T ——孔板上风端测得的绝对压力，kPa 。

b ——瓦斯浓度校正系数；
6
b = X ——混合气体中的瓦斯浓度。

（若瓦斯浓度为39％，此处X ＝39） 由上，先计算出混合瓦斯流量Q ，再由下式计算出纯瓦斯流量：
c Q Q X =⨯（此处X ＝0.39）
参考文献：程伟.煤与瓦斯突出危险性预测及防治技术.徐州：中国矿业大学出版社，2003 P151
赵洵众 流体力学与流体机械，北京：煤炭工业出版社，1995，P197。

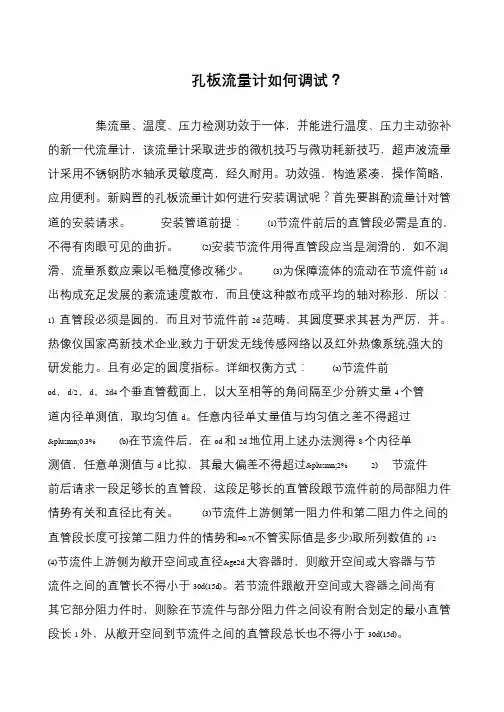

孔板流量计如何调试？集流量、温度、压力检测功效于一体，并能进行温度、压力主动弥补的新一代流量计，该流量计采取进步的微机技巧与微功耗新技巧，超声波流量计采用不锈钢防水轴承灵敏度高，经久耐用。

功效强，构造紧凑，操作简略，应用便利。

新购置的孔板流量计如何进行安装调试呢？首先要斟酌流量计对管道的安装请求。

安装管道前提：(1)节流件前后的直管段必需是直的，不得有肉眼可见的曲折。

(2)安装节流件用得直管段应当是润滑的，如不润滑，流量系数应乘以毛糙度修改稀少。

(3)为保障流体的流动在节流件前1d 出构成充足发展的紊流速度散布，而且使这种散布成平均的轴对称形，所以：1) 直管段必须是圆的，而且对节流件前2d 范畴，其圆度要求其甚为严厉，并。

热像仪国家高新技术企业,致力于研发无线传感网络以及红外热像系统,强大的研发能力。

且有必定的圆度指标。

详细权衡方式：(a)节流件前od，d/2，d，2d4 个垂直管截面上，以大至相等的角间隔至少分辨丈量4 个管道内径单测值，取均匀值d。

任意内径单丈量值与均匀值之差不得超过±0.3%(b)在节流件后，在od 和2d 地位用上述办法测得8 个内径单测值，任意单测值与d 比拟，其最大偏差不得超过±2%2) 节流件前后请求一段足够长的直管段，这段足够长的直管段跟节流件前的局部阻力件情势有关和直径比有关。

(3)节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的情势和=0.7(不管实际值是多少)取所列数值的1/2 (4)节流件上游侧为敞开空间或直径&ge2d 大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30d(15d)。

若节流件跟敞开空间或大容器之间尚有其它部分阻力件时，则除在节流件与部分阻力件之间设有附合划定的最小直管段长1 外，从敞开空间到节流件之间的直管段总长也不得小于30d(15d)。

孔板流量计测量精度的方法孔板流量计常见问题解决方法孔板流量计，具有结构简单、维护和修理便利、性能稳定等特点，并且广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

但孔板流量计在现场测量的时候孔板流量计，具有结构简单、维护和修理便利、性能稳定等特点，并且广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

但孔板流量计在现场测量的时候，还是会碰到一些问题，常常会由于一些客观的因素而导致测量结果误差较大，下面就给大家紧要介绍下提高孔板流量计测量精度的方法：1、孔板流量计进行逐台标定：大家都知道，标准孔板只要设计制造参照相关标准，不需要实流标定就可以直接使用。

由于流出系数可以直接由软件算出，但是计算机计算终归的比较理想的，和现场环境还是有确定差别的，所以，为了保证测量精度，建议对每台流量计进行实流标定，把标定出的流出系数和计算结果进行比对，算出差值，进行修正。

2、温度对孔板流量计的影响及其修正，流体温度变化引起密度的变化，从而导致差压和流量之间的关系变化，其次，温度变化引起管道内径，孔板开孔的变化，对温度变化的修正，就是实行温度仪表测量现场温度进而输入到二次仪表中来修正温度变化而导致的误差。

3、可膨胀性校正：孔板流量计测量蒸汽，气体流量时，必需进行流体的可膨胀性校正，实在校正系数可以参照节流装置设计手册。

4、雷诺数修正，孔板流量计的流量系数和雷诺数之间有确定的关系，当质量流量变化时，雷诺数成正比变化，因而引起流量系数的变化。

5、蒸汽质量流量的计算，孔板流量计测量蒸汽时，先由差压信号求得流量值，再由蒸汽温度，压力值查表得出密度，来计算蒸汽流量质量。

以上内容，是关于提高孔板流量计测量精度方法的介绍。

在实行方法之前，需要对孔板流量计测量精度不精准的原因进行分析和了解。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

实 验 报 告Experimentation Report of Taiyuan teachers College系部： 化学系 年级： 大四 课程：化工实验 姓名： 学号： 日期：2012/09/19项目：流量计的流量校正一、实验目的：1.学会流量计的校正方法。

2.通过孔板流量计孔流系数的测定，了解孔流系数的变化规律。

二、实验原理：孔板流量计是最常用的一种利用测定流体的压差来确定流体流量的流量测量仪表。

根据伯努利方程式，管路中流体的流量与压差计读数的关系为：流量计的孔流系数确定以后，就可根据上式，由压差计读数来确定流量。

流量计的校正就是要确定孔板流量计的孔流系数。

影响孔板流量计孔流系数的因素很多，如流动过程的雷诺数、孔口面积与管道面积比、测压方式、孔口形状及加工光洁度、孔板厚度和管壁粗糙度等。

对于测压方式、结构尺寸、加工状况等均已规定的标准孔板，当实验装置确定，m 确定， 测定过程中，用基准流量计测定管路中的流量，用压差计测定孔板前后的压差，即可通ρρρρgRA C p p A C V A b a s )(2)(20000-=-=),(0m R f C e =管道面积孔口面积=m )(0e R f C =过①式求出值。

三、实验装置：1.设备参数：管道直径0.027m，孔板直径0.018m2.实验装置：水泵，U型管压计，孔板流量计，涡轮流量计，调节阀门，水箱四、实验步骤：1.水箱充水至80%。

2.实验开始前，关闭流体出口控制阀门，打开水银压差计上平衡阀。

3.启动循环水泵。

4.分别进行管路系统、引压管、压差计的排气工作，排出可能积存在系统内的空气，以保证数据测定稳定、可靠。

①管路系统排气：打开出口调节阀，让水流动片刻，将管路中的大部分空气排出，然后将出口阀关闭，打开管路出口端上方的排气阀，使管路中的残余空气排出。

②引压管和压差计排气：依次打开并迅速关闭压差计上方的排气阀，反复操作几次，将引压管和压差计内的空气排出。

孔板流量计安装及调试方法及操作规程孔板流量计安装及调试方法在流量和蒸汽测量中孔板流量计是较为常用的流量计，广受市场上的好评，首次使用孔板流量计的企业中有很多对孔板流量计如何安装以及调试还比较陌生，下面我对孔板流量计的安装要求及如何调试做简要的介绍，希望对大家有所帮忙。

标准孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

一、孔板流量计安装基本要求：（1）对于新设管路系统，必需先经扫线后再安装标准孔板，以防管内杂物堵塞或损伤标准孔板。

（2）安装前应认真核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。

在取压口相近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段联接。

（3）标准孔板的中心线应当与管道中心线同轴。

二、孔板流量计的安装对管道的要求：（1）孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。

（2）在孔板流量计前后若需安装阀门，建议选闸阀且在运行中全开；调整阀则应在下游5DN之后的管路中。

（3）引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8—12mm的管子。

（4）测量液体流量时引压管水平段应在同一水平面内。

若是在垂直管道上安装节流件，引压短管之间相距确定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

（5）引压管路应有坚固的支架托承，两根取压管路应尽可能相互*近并阔别热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必需时（如气温0℃以下）加伴热管防止结冰。

在测量脏污流量时，应附设隔离器或沉降器。

（6）引压管路内必需始终保持单相流体状态。

被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，确定不能有气泡。

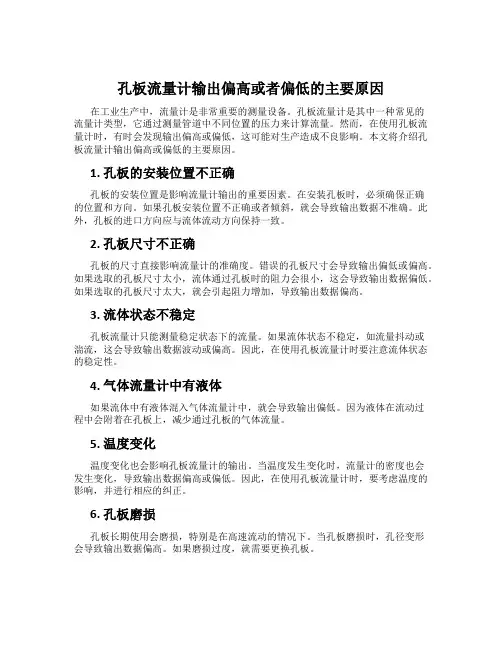

孔板流量计输出偏高或者偏低的主要原因在工业生产中，流量计是非常重要的测量设备。

孔板流量计是其中一种常见的流量计类型，它通过测量管道中不同位置的压力来计算流量。

然而，在使用孔板流量计时，有时会发现输出偏高或偏低，这可能对生产造成不良影响。

本文将介绍孔板流量计输出偏高或偏低的主要原因。

1. 孔板的安装位置不正确孔板的安装位置是影响流量计输出的重要因素。

在安装孔板时，必须确保正确的位置和方向。

如果孔板安装位置不正确或者倾斜，就会导致输出数据不准确。

此外，孔板的进口方向应与流体流动方向保持一致。

2. 孔板尺寸不正确孔板的尺寸直接影响流量计的准确度。

错误的孔板尺寸会导致输出偏低或偏高。

如果选取的孔板尺寸太小，流体通过孔板时的阻力会很小，这会导致输出数据偏低。

如果选取的孔板尺寸太大，就会引起阻力增加，导致输出数据偏高。

3. 流体状态不稳定孔板流量计只能测量稳定状态下的流量。

如果流体状态不稳定，如流量抖动或湍流，这会导致输出数据波动或偏高。

因此，在使用孔板流量计时要注意流体状态的稳定性。

4. 气体流量计中有液体如果流体中有液体混入气体流量计中，就会导致输出偏低。

因为液体在流动过程中会附着在孔板上，减少通过孔板的气体流量。

5. 温度变化温度变化也会影响孔板流量计的输出。

当温度发生变化时，流量计的密度也会发生变化，导致输出数据偏高或偏低。

因此，在使用孔板流量计时，要考虑温度的影响，并进行相应的纠正。

6. 孔板磨损孔板长期使用会磨损，特别是在高速流动的情况下。

当孔板磨损时，孔径变形会导致输出数据偏高。

如果磨损过度，就需要更换孔板。

结论以上是孔板流量计输出偏高或者偏低的主要原因。

在使用孔板流量计时，必须要重视安装和使用条件，保证流量计的准确度和稳定性。

另外，必须对可能导致输出偏差的因素进行检测和纠正，以确保准确和稳定的流量测量。

一、 实验目的（Purpose of experiment ）1. 熟悉孔板流量计、文丘里流量计的构造、性能及安装方法。

2. 掌握流量计的标定方法之一——容量法。

3. 测定孔板流量计、文丘里流量计的孔流系数与雷诺准数的关系。

二、 基本原理（Summary of theory ）孔板流量计是根据流体的动能和势能相互转化原理而设计的，流体通过锐孔时流速增加，造成孔板前后产生压强差，可以通过引压管在压差计或差压变送器上显示。

其基本构造如图1所示。

若管路直径为d 1，孔板锐孔直径为d 0，流体流经孔板前后所形成的缩脉直径为d 2，流体的密度为ρ，则根据柏努利方程，在界面1、2处有：22212/u u p ρ-=∆考虑到实验误差及能量损失等因素，用系数C 加以校正:22212/u u C p ρ-=∆图1 孔板流量计对于不可压缩流体，根据连续性方程可知0101A u u A =，代入上式并整理可得： 0012/1()2C p u A A ρ∆=-令 02011()CC A A =- 则 002/u C p ρ=∆ 根据0u 和0A 即可计算出流体的体积流量：ρ/20000p A C A u V ∆==或 ρρρ/)(20000-==i gR A C A u V 式中：V －流体的体积流量， m 3/s ；三、 设备和流程图（Equipment and Floe Chart Equipment ）实验装置 如图2所示。

主要部分由循环水泵、流量计、U 型压差计、温度计和水槽等组成，实验主管路为1寸不锈钢管（内径25mm ）。

图2 流量计校合实验示意图四、 实验步骤（Procedures of Experiment ）1. 熟悉实验装置，了解各阀门的位置及作用。

启动离心泵。

2. 对装置中有关管道、导压管、压差计进行排气，使倒U 形压差计处于工作状态。

3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由小到大的顺序12个数据点，前密后疏。
