孔板流量计安装注意事项与措施

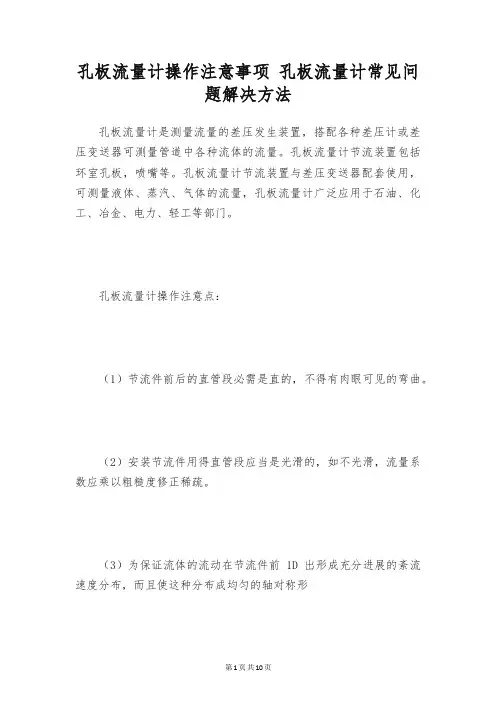

孔板流量计操作注意事项孔板流量计常见问题解决方法孔板流量计是测量流量的差压发生装置，搭配各种差压计或差压变送器可测量管道中各种流体的流量。

孔板流量计节流装置包括环室孔板，喷嘴等。

孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

孔板流量计操作注意点：（1）节流件前后的直管段必需是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应当是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

（3）为保证流体的流动在节流件前1D出形成充分进展的紊流速度分布，而且使这种分布成均匀的轴对称形1、每一路的使用1.1安装就位后，应确保全部的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀。

1.2打开孔板流量计上游旁通小球阀1.3缓慢打开孔板流量计上游旁通小截止阀，气体缓慢充入直到孔板流量计下游电动强制密封球阀前。

注意：压力猛烈震荡或过快的高速加压会损坏孔板流量计。

为了保护气体孔板流量计，加到孔板流量计上的压力上升不能超过35kPa/s。

如现场不能测量压力变化，则监视孔板流量计流量不能超限。

1.4关闭旁通小球阀和截止阀。

1.5转动手轮打开入口强制密封阀。

1.6缓慢打开孔板流量计下游电动强制密封球阀（至少持续1分钟），**使用电动执行机构上的手动开关，确定要当心，不要使孔板流量计超速运转。

1.7按1.2—1.6步骤操作，整个系统充压完毕，天然气开始被计量。

2、在线比对气体孔板流量计（工作路和主路进行比对）2.1确保主路的入口和出口阀门是关闭的。

2.2依照“1每一路的使用”中的步骤 1.2,1.3,1.4,给主路充压。

2.3关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀。

2.4气体依次通过工作路和主路。

两台孔板流量计可以相互比对，来检查是否有大的偏差。

2.5当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀。

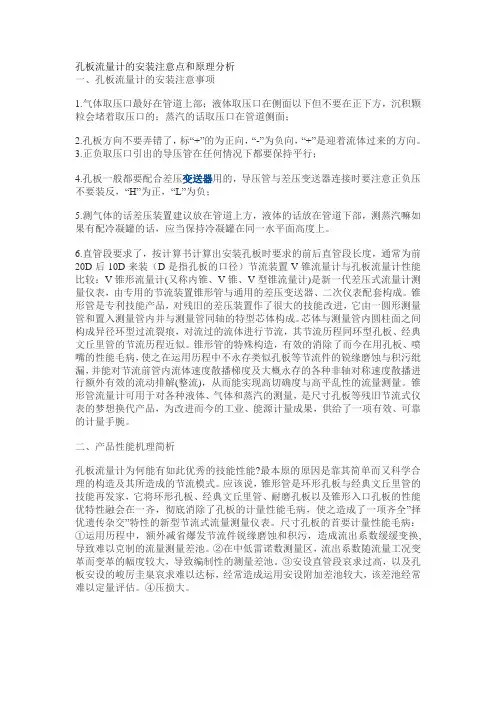

孔板流量计的安装注意点和原理分析一、孔板流量计的安装注意事项1.气体取压口最好在管道上部；液体取压口在侧面以下但不要在正下方，沉积颗粒会堵着取压口的；蒸汽的话取压口在管道侧面；2.孔板方向不要弄错了，标“+”的为正向，“-”为负向，“+”是迎着流体过来的方向。

3.正负取压口引出的导压管在任何情况下都要保持平行；4.孔板一般都要配合差压变送器用的，导压管与差压变送器连接时要注意正负压不要装反，“H”为正，“L”为负；5.测气体的话差压装置建议放在管道上方，液体的话放在管道下部，测蒸汽嘛如果有配冷凝罐的话，应当保持冷凝罐在同一水平面高度上。

6.直管段要求了，按计算书计算出安装孔板时要求的前后直管段长度，通常为前20D后10D来装（D是指孔板的口径）节流装置V锥流量计与孔板流量计性能比较：V锥形流量计(又称内锥、V锥、V型锥流量计)是新一代差压式流量计测量仪表，由专用的节流装置锥形管与通用的差压变送器、二次仪表配套构成。

锥形管是专利技能产品，对残旧的差压装置作了很大的技能改进，它由一圆形测量管和置入测量管内并与测量管同轴的特型芯体构成。

芯体与测量管内圆柱面之间构成异径环型过流裂痕，对流过的流体进行节流，其节流历程同环型孔板、经典文丘里管的节流历程近似。

锥形管的特殊构造，有效的消除了而今在用孔板、喷嘴的性能毛病，使之在运用历程中不永存类似孔板等节流件的锐缘磨蚀与积污纰漏，并能对节流前管内流体速度散播梯度及大概永存的各种非轴对称速度散播进行额外有效的流动排解(整流)，从而能实现高切确度与高平乱性的流量测量。

锥形管流量计可用于对各种液体、气体和蒸汽的测量，是尺寸孔板等残旧节流式仪表的梦想换代产品，为改进而今的工业、能源计量成果，供给了一项有效、可靠的计量手腕。

二、产品性能机理简析孔板流量计为何能有如此优秀的技能性能?最本原的原因是靠其简单而又科学合理的构造及其所造成的节流模式。

应该说，锥形管是环形孔板与经典文丘里管的技能再发家，它将环形孔板、经典文丘里管、耐磨孔板以及锥形入口孔板的性能优特性融会在一齐，彻底消除了孔板的计量性能毛病，使之造成了一项齐全”择优遗传杂交”特性的新型节流式流量测量仪表。

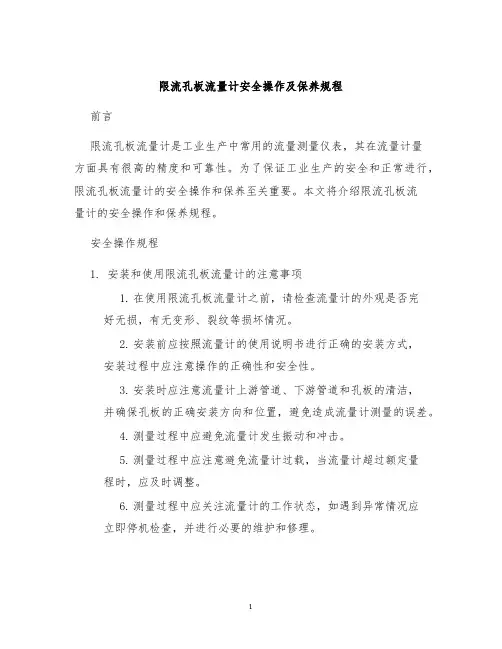

限流孔板流量计安全操作及保养规程前言限流孔板流量计是工业生产中常用的流量测量仪表，其在流量计量方面具有很高的精度和可靠性。

为了保证工业生产的安全和正常进行，限流孔板流量计的安全操作和保养至关重要。

本文将介绍限流孔板流量计的安全操作和保养规程。

安全操作规程1. 安装和使用限流孔板流量计的注意事项1.在使用限流孔板流量计之前，请检查流量计的外观是否完好无损，有无变形、裂纹等损坏情况。

2.安装前应按照流量计的使用说明书进行正确的安装方式，安装过程中应注意操作的正确性和安全性。

3.安装时应注意流量计上游管道、下游管道和孔板的清洁，并确保孔板的正确安装方向和位置，避免造成流量计测量的误差。

4.测量过程中应避免流量计发生振动和冲击。

5.测量过程中应注意避免流量计过载，当流量计超过额定量程时，应及时调整。

6.测量过程中应关注流量计的工作状态，如遇到异常情况应立即停机检查，并进行必要的维护和修理。

2. 测量前的注意事项1.测量前应确保径向余量、上下游管道都符合要求。

2.测量前应检查流量计的仪表盘是否正常，并设置合适的仪表读数范围。

3.测量前应检查流量计的阀门是否处于正确的位置。

3. 测量中的注意事项1.测量时应注意流量计和管道的密封性，确保测量结果准确。

2.测量时应定期检查流量计与管道之间的连接是否紧固，如有松动应及时重新安装。

3.测量时应定期清洁和检查流量计的内部结构，保证流量计的正常工作。

4.测量时应避免流量计温度过高、过低等异常情况的出现，确保测量结果准确。

5.测量结束后应及时清洗流量计和管道，并妥善存放。

保养规程1. 定期维护1.定期检查和清洗流量计孔板。

2.定期检测和校准流量计的工作状态，确保测量结果准确。

3.定期检测流量计的控制系统，确保其正常工作。

4.定期更换流量计零部件，确保流量计的长期稳定性和精度。

5.定期检查流量计仪表的清洁度和整洁度，保证其正常使用。

6.定期对流量计仪表进行防火、防雷处理，确保其长期稳定运行。

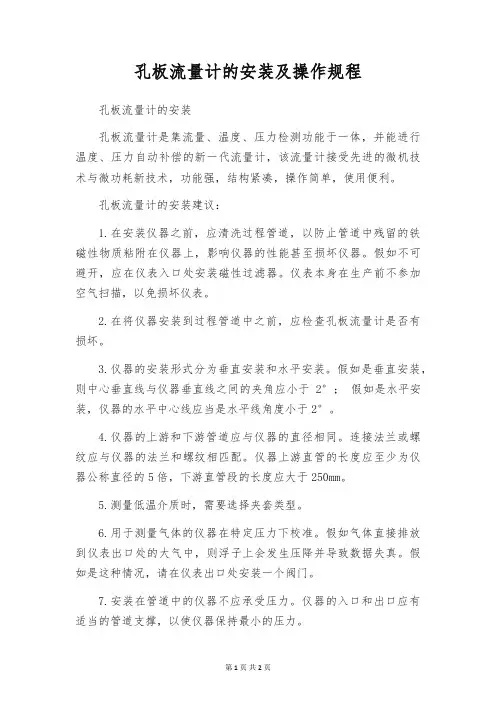

孔板流量计的安装及操作规程孔板流量计的安装孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计接受先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用便利。

孔板流量计的安装建议：1.在安装仪器之前，应清洗过程管道，以防止管道中残留的铁磁性物质粘附在仪器上，影响仪器的性能甚至损坏仪器。

假如不可避开，应在仪表入口处安装磁性过滤器。

仪表本身在生产前不参加空气扫描，以免损坏仪表。

2.在将仪器安装到过程管道中之前，应检查孔板流量计是否有损坏。

3.仪器的安装形式分为垂直安装和水平安装。

假如是垂直安装，则中心垂直线与仪器垂直线之间的夹角应小于2°；假如是水平安装，仪器的水平中心线应当是水平线角度小于2°。

4.仪器的上游和下游管道应与仪器的直径相同。

连接法兰或螺纹应与仪器的法兰和螺纹相匹配。

仪器上游直管的长度应至少为仪器公称直径的5倍，下游直管段的长度应大于250mm。

5.测量低温介质时，需要选择夹套类型。

6.用于测量气体的仪器在特定压力下校准。

假如气体直接排放到仪表出口处的大气中，则浮子上会发生压降并导致数据失真。

假如是这种情况，请在仪表出口处安装一个阀门。

7.安装在管道中的仪器不应承受压力。

仪器的入口和出口应有适当的管道支撑，以使仪器保持最小的压力。

8.安装PTFE（聚四氟乙烯）衬里仪器时要特别当心。

由于PTFE 在压力作用下会发生变形，因此法兰螺母不应任意拧紧。

9.带液晶显示器的孔板流量计在安装时应避开阳光直射，并降低液晶的使用寿命。

孔板流量计是测量流量的差压发生装置，搭配各种差压计或差压变送器可测量管道中各种流体的流量。

装置包括环室孔板，喷嘴等。

孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

充分管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速加添，静压力低，于是在节流件前后便产生了压力降；即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

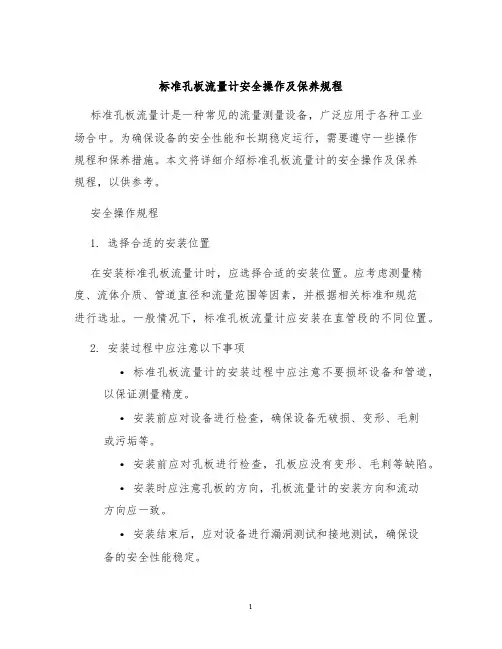

标准孔板流量计安全操作及保养规程标准孔板流量计是一种常见的流量测量设备，广泛应用于各种工业场合中。

为确保设备的安全性能和长期稳定运行，需要遵守一些操作规程和保养措施。

本文将详细介绍标准孔板流量计的安全操作及保养规程，以供参考。

安全操作规程1. 选择合适的安装位置在安装标准孔板流量计时，应选择合适的安装位置。

应考虑测量精度、流体介质、管道直径和流量范围等因素，并根据相关标准和规范进行选址。

一般情况下，标准孔板流量计应安装在直管段的不同位置。

2. 安装过程中应注意以下事项•标准孔板流量计的安装过程中应注意不要损坏设备和管道，以保证测量精度。

•安装前应对设备进行检查，确保设备无破损、变形、毛刺或污垢等。

•安装前应对孔板进行检查，孔板应没有变形、毛刺等缺陷。

•安装时应注意孔板的方向，孔板流量计的安装方向和流动方向应一致。

•安装结束后，应对设备进行漏洞测试和接地测试，确保设备的安全性能稳定。

3. 正确使用标准孔板流量计在使用标准孔板流量计时，应根据设备和管道的实际情况，选择相应的测量范围、流量单位和测量方法。

应避免过量或不足，以保证测量精度。

此外，应注意以下事项：•定期检查设备的状态，如检查读数仪表是否准确、传感器是否灵敏等。

•测量前应对管道进行清洗，以防止管道内部杂质对测量结果的影响，这将大大提高测量精度。

•对于特殊介质和高温高压介质，应特别注意安全防护和操作规范，避免意外的发生。

保养规程标准孔板流量计的保养措施主要包括以下方面：1. 定期检查孔板状态标准孔板流量计的测量精度与孔板的状态密切相关。

因此，应定期检查孔板的状态，如是否变形、毛刺等，如存在以上情况，应及时更换。

在更换孔板时应注意，孔板的材料、规格和尺寸应与原设备相同，以保证测量精度。

2. 定期检查传感器和读数仪表传感器和读数仪表是保证标准孔板流量计稳定运行和测量精度的重要组成部分，需要定期检查和维护。

一般来说，应定期进行校准和调试，以确保它们的准确性。

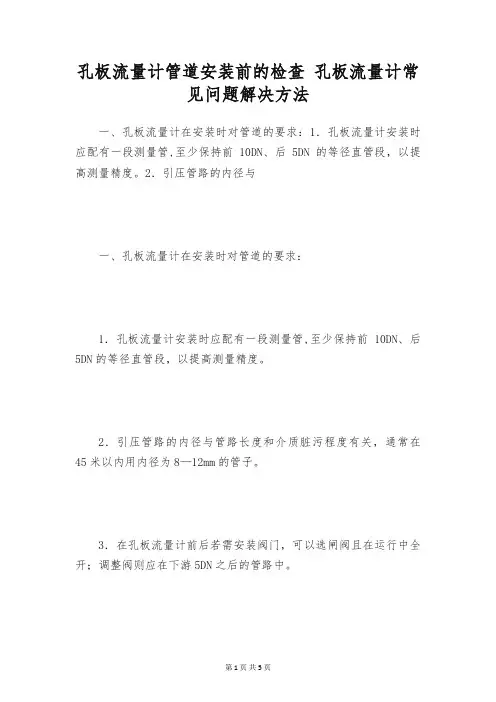

孔板流量计管道安装前的检查孔板流量计常见问题解决方法一、孔板流量计在安装时对管道的要求：1．孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。

2．引压管路的内径与一、孔板流量计在安装时对管道的要求：1．孔板流量计安装时应配有一段测量管,至少保持前10DN、后5DN的等径直管段，以提高测量精度。

2．引压管路的内径与管路长度和介质脏污程度有关，通常在45米以内用内径为8—12mm的管子。

3．在孔板流量计前后若需安装阀门，可以选闸阀且在运行中全开；调整阀则应在下游5DN之后的管路中。

4．引压管路应有坚固的支架托承，两根取压管路应尽可能相互靠近并阔别热源或震动源，测量水蒸汽流量时，应用保温材料一同包扎，必需时（如气温0℃以下）加伴热管防止结冰。

在测量脏污流量时，应附设隔离器或沉降器。

5．引压管路内必需始终保持单相流体状态。

被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，确定不能有气泡。

为此应在引压管路的最低点装排水阀或在最高点装排气阀，在新装或检修差压变送器时时应特别注意。

6．测量液体流量时引压管水平段应在同一水平面内。

若是在垂直管道上安装节流件，引压短管之间相距确定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。

二、孔板流量计管道安装前的检查：孔板流量计在安装前应认真核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。

注意在取压口相近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段联接。

对于新设管道系统来说，必需先经过扫线后再安装标准孔板，以防止管内杂物堵塞或损伤标准孔板导致测量精准度下降。

标准孔板的中心线应当与管道中心线同轴。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

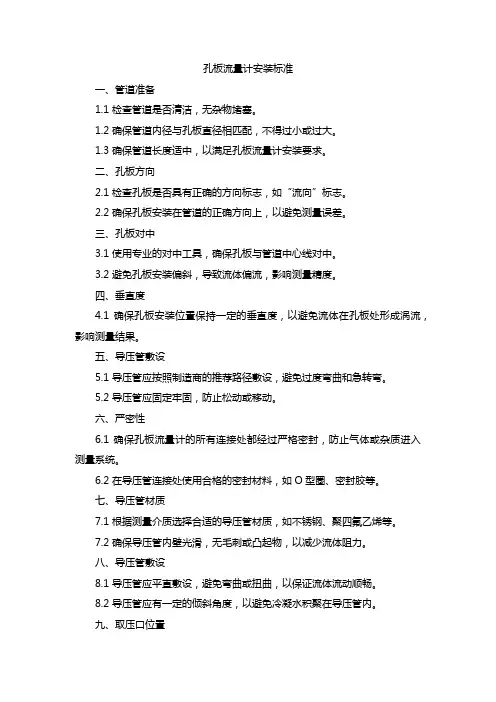

孔板流量计安装标准一、管道准备1.1 检查管道是否清洁，无杂物堵塞。

1.2 确保管道内径与孔板直径相匹配，不得过小或过大。

1.3 确保管道长度适中，以满足孔板流量计安装要求。

二、孔板方向2.1 检查孔板是否具有正确的方向标志，如“流向”标志。

2.2 确保孔板安装在管道的正确方向上，以避免测量误差。

三、孔板对中3.1 使用专业的对中工具，确保孔板与管道中心线对中。

3.2 避免孔板安装偏斜，导致流体偏流，影响测量精度。

四、垂直度4.1 确保孔板安装位置保持一定的垂直度，以避免流体在孔板处形成涡流，影响测量结果。

五、导压管敷设5.1 导压管应按照制造商的推荐路径敷设，避免过度弯曲和急转弯。

5.2 导压管应固定牢固，防止松动或移动。

六、严密性6.1 确保孔板流量计的所有连接处都经过严格密封，防止气体或杂质进入测量系统。

6.2 在导压管连接处使用合格的密封材料，如O型圈、密封胶等。

七、导压管材质7.1 根据测量介质选择合适的导压管材质，如不锈钢、聚四氟乙烯等。

7.2 确保导压管内壁光滑，无毛刺或凸起物，以减少流体阻力。

八、导压管敷设8.1 导压管应平直敷设，避免弯曲或扭曲，以保证流体流动顺畅。

8.2 导压管应有一定的倾斜角度，以避免冷凝水积聚在导压管内。

九、取压口位置9.1 取压口位置应选择在管道轴线的上半部，以避免涡流和杂质影响测量结果。

9.2 取压口不应设置在管道的弯曲部位或支管连接处。

十、调试与验收10.1 在安装完成后，对孔板流量计进行调试和校准，以确保其正常运行和测量精度。

10.2 验收时，应按照相关标准和规定进行测试和验证，确保孔板流量计满足使用要求和质量标准。

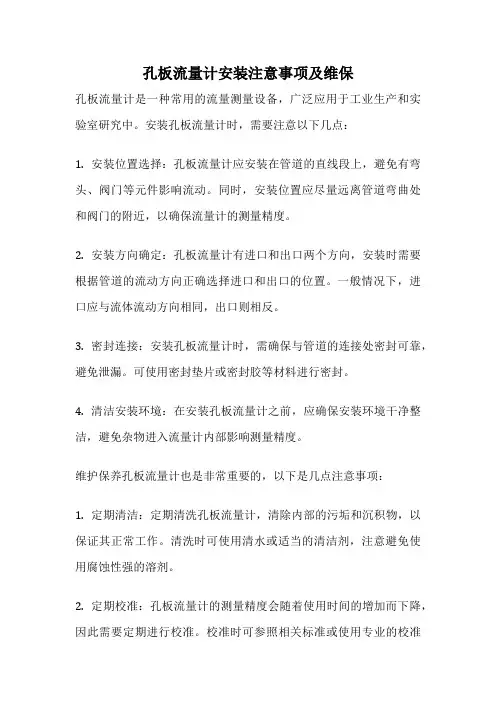

孔板流量计安装注意事项及维保孔板流量计是一种常用的流量测量设备，广泛应用于工业生产和实验室研究中。

安装孔板流量计时，需要注意以下几点：1. 安装位置选择：孔板流量计应安装在管道的直线段上，避免有弯头、阀门等元件影响流动。

同时，安装位置应尽量远离管道弯曲处和阀门的附近，以确保流量计的测量精度。

2. 安装方向确定：孔板流量计有进口和出口两个方向，安装时需要根据管道的流动方向正确选择进口和出口的位置。

一般情况下，进口应与流体流动方向相同，出口则相反。

3. 密封连接：安装孔板流量计时，需确保与管道的连接处密封可靠，避免泄漏。

可使用密封垫片或密封胶等材料进行密封。

4. 清洁安装环境：在安装孔板流量计之前，应确保安装环境干净整洁，避免杂物进入流量计内部影响测量精度。

维护保养孔板流量计也是非常重要的，以下是几点注意事项：1. 定期清洁：定期清洗孔板流量计，清除内部的污垢和沉积物，以保证其正常工作。

清洗时可使用清水或适当的清洁剂，注意避免使用腐蚀性强的溶剂。

2. 定期校准：孔板流量计的测量精度会随着使用时间的增加而下降，因此需要定期进行校准。

校准时可参照相关标准或使用专业的校准设备。

3. 防止冻结：在寒冷的季节，如果孔板流量计安装在室外或受冷空气的直接影响，需采取防冻措施，避免冻结导致损坏。

4. 定期检查：定期检查孔板流量计的各项指标是否正常，如是否有泄漏、是否有异常噪声等。

如有异常情况，及时进行维修或更换。

安装孔板流量计时应注意选择合适的位置和方向，确保连接处密封可靠，同时定期清洁和校准，避免冻结和定期检查，可保证孔板流量计的正常工作和测量精度。

这些注意事项及维保措施能够保障孔板流量计的长期稳定运行，为工业生产和实验研究提供准确可靠的流量数据。

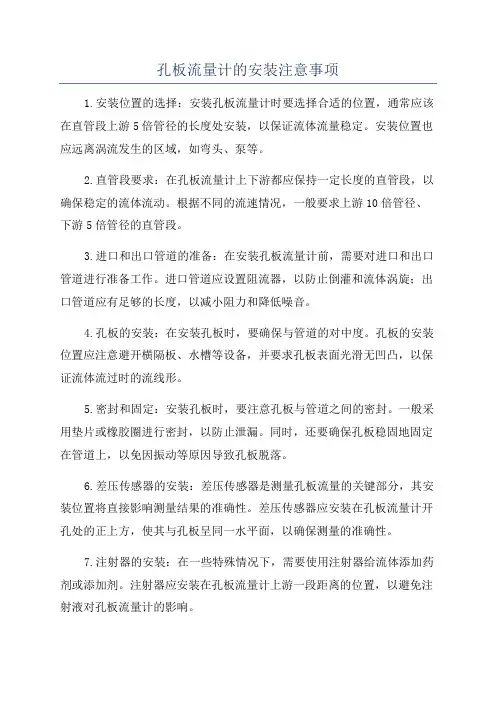

孔板流量计的安装注意事项1.安装位置的选择：安装孔板流量计时要选择合适的位置，通常应该在直管段上游5倍管径的长度处安装，以保证流体流量稳定。

安装位置也应远离涡流发生的区域，如弯头、泵等。

2.直管段要求：在孔板流量计上下游都应保持一定长度的直管段，以确保稳定的流体流动。

根据不同的流速情况，一般要求上游10倍管径、下游5倍管径的直管段。

3.进口和出口管道的准备：在安装孔板流量计前，需要对进口和出口管道进行准备工作。

进口管道应设置阻流器，以防止倒灌和流体涡旋；出口管道应有足够的长度，以减小阻力和降低噪音。

4.孔板的安装：在安装孔板时，要确保与管道的对中度。

孔板的安装位置应注意避开横隔板、水槽等设备，并要求孔板表面光滑无凹凸，以保证流体流过时的流线形。

5.密封和固定：安装孔板时，要注意孔板与管道之间的密封。

一般采用垫片或橡胶圈进行密封，以防止泄漏。

同时，还要确保孔板稳固地固定在管道上，以免因振动等原因导致孔板脱落。

6.差压传感器的安装：差压传感器是测量孔板流量的关键部分，其安装位置将直接影响测量结果的准确性。

差压传感器应安装在孔板流量计开孔处的正上方，使其与孔板呈同一水平面，以确保测量的准确性。

7.注射器的安装：在一些特殊情况下，需要使用注射器给流体添加药剂或添加剂。

注射器应安装在孔板流量计上游一段距离的位置，以避免注射液对孔板流量计的影响。

8.导线和引线的安装：差压传感器需要与显示器或记录仪等设备进行连接，因此需要注意导线和引线的安装。

导线和引线应保持良好的绝缘和接地，以防止干扰和电击。

9.清洗和维护：安装完成后，孔板流量计还需要定期清洗和维护。

定期检查孔板流量计的运行状态，并清洗积存的污垢和杂质，以保持其正常工作。

以上注意事项仅为常见的一些要点，实际安装过程中还需要根据具体情况进行调整和处理。

做好孔板流量计的安装工作可以确保测量结果的准确性和可靠性，提高流量测量的精度和稳定性。

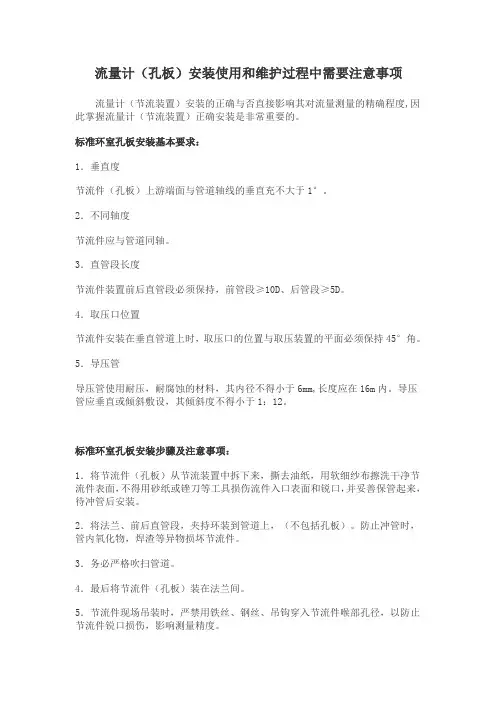

流量计（孔板）安装使用和维护过程中需要注意事项流量计（节流装置）安装的正确与否直接影响其对流量测量的精确程度,因此掌握流量计（节流装置）正确安装是非常重要的。

标准环室孔板安装基本要求：1．垂直度节流件（孔板）上游端面与管道轴线的垂直充不大于1°。

2．不同轴度节流件应与管道同轴。

3．直管段长度节流件装置前后直管段必须保持，前管段≥10D、后管段≥5D。

4．取压口位置节流件安装在垂直管道上时，取压口的位置与取压装置的平面必须保持45°角。

5．导压管导压管使用耐压，耐腐蚀的材料，其内径不得小于6mm,长度应在16m内。

导压管应垂直或倾斜敷设，其倾斜度不得小于1：12。

标准环室孔板安装步骤及注意事项：1．将节流件（孔板）从节流装置中拆下来，撕去油纸，用软细纱布擦洗干净节流件表面，不得用砂纸或锉刀等工具损伤流件入口表面和锐口，并妥善保管起来，待冲管后安装。

2．将法兰、前后直管段，夹持环装到管道上，（不包括孔板）。

防止冲管时，管内氧化物，焊渣等异物损坏节流件。

3．务必严格吹扫管道。

4．最后将节流件（孔板）装在法兰间。

5．节流件现场吊装时，严禁用铁丝、钢丝、吊钩穿入节流件喉部孔径，以防止节流件锐口损伤，影响测量精度。

6．引压管线不得产生附加误差，（被测介质为煤气时，引压管线不得有水）。

流量计在安装时需要注意事项：1.安装流量计前，务必严格吹扫管道。

去除焊渣、铁锈等杂质。

2.流体流向必须与流量计外壳上的箭头指向一致，不能装反，并符合说明书的安装环境要求，尤其室外安装应有避阳光直射和防雨淋措施。

且在流量计的上、下流应分别保证有3DN和1DN的直管段长度。

3.流量计连接的前后管道的内径应与流量计口径一致，管道与流量计连接处不能有凸出物(如凸出的焊缝和垫片等)伸入管道内，并注意管道轴线和流量计轴线保持同心。

4.流量计前必须安装过滤器，以消除杂质的影响。

5.应保证管道与流量计出口、入口的连接同轴安装。

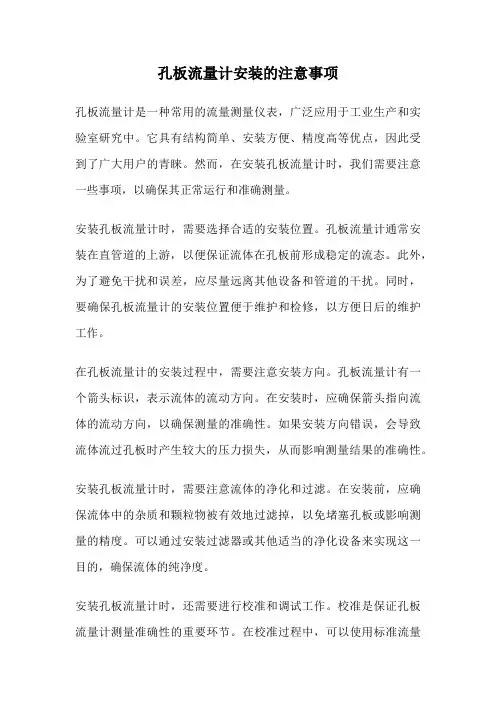

孔板流量计安装的注意事项孔板流量计是一种常用的流量测量仪表，广泛应用于工业生产和实验室研究中。

它具有结构简单、安装方便、精度高等优点，因此受到了广大用户的青睐。

然而，在安装孔板流量计时，我们需要注意一些事项，以确保其正常运行和准确测量。

安装孔板流量计时，需要选择合适的安装位置。

孔板流量计通常安装在直管道的上游，以便保证流体在孔板前形成稳定的流态。

此外，为了避免干扰和误差，应尽量远离其他设备和管道的干扰。

同时，要确保孔板流量计的安装位置便于维护和检修，以方便日后的维护工作。

在孔板流量计的安装过程中，需要注意安装方向。

孔板流量计有一个箭头标识，表示流体的流动方向。

在安装时，应确保箭头指向流体的流动方向，以确保测量的准确性。

如果安装方向错误，会导致流体流过孔板时产生较大的压力损失，从而影响测量结果的准确性。

安装孔板流量计时，需要注意流体的净化和过滤。

在安装前，应确保流体中的杂质和颗粒物被有效地过滤掉，以免堵塞孔板或影响测量的精度。

可以通过安装过滤器或其他适当的净化设备来实现这一目的，确保流体的纯净度。

安装孔板流量计时，还需要进行校准和调试工作。

校准是保证孔板流量计测量准确性的重要环节。

在校准过程中，可以使用标准流量计或其他准确的流量测量仪器进行比对，调整孔板流量计的参数和设置，以确保测量结果的准确性和可靠性。

同时，在安装完成后，还需要对孔板流量计进行调试，检查其输出信号和显示是否正常，以及是否存在泄漏和压力损失等问题。

安装孔板流量计后，还需要定期进行维护和保养。

维护工作包括定期清洗孔板和检查孔板流量计的密封性能，以确保其长期稳定的工作。

此外，还需要定期校准孔板流量计，以确保其测量准确性和可靠性。

同时，对于老化或损坏的孔板流量计，需要及时更换和修理，以免影响正常的流量测量。

安装孔板流量计时需要注意的事项包括选择合适的安装位置、正确的安装方向、流体的净化过滤、校准和调试工作以及定期维护保养等。

只有在正确的安装和维护下，孔板流量计才能正常工作并提供准确的测量结果。

天然气孔板流量计安全操作及保养规程天然气孔板流量计是一种用于测量天然气流量的仪器。

在使用和保养过程中，需要注意一些安全操作规程和保养要点，以确保仪器的准确测量并延长其使用寿命。

安全操作规程1.安装前检查：在安装天然气孔板流量计之前，要检查仪器的各个部件，确保没有损坏或松动的部位，确保仪器可以安全使用。

2.加压前检查：在使用天然气孔板流量计之前，要检查加压装置和管路，确保与流量计连接的设备没有故障，并且没有异常的压力或温度。

3.加压过程：在加压过程中，需要谨慎操作，避免突然增加压力或压力超过流量计支持的范围。

同时，需要确保加压过程中，管路中的杂质不会进入流量计内部。

4.关机操作：在关机之前，需要先关闭气源和降压阀门，等待一段时间确保管路内没有残留天然气。

然后才能将天然气孔板流量计关闭。

5.防雨防潮：天然气孔板流量计的周围环境应该保持干燥，并且不要将仪器暴露在雨水或高湿度的环境中。

如果仪器已经进入了水分较高的环境，要将仪器拿出并尽快清除水分。

6.不适用其他气体：天然气孔板流量计能够精准的测量天然气流量，但是不适用于其他气体。

如果需要使用其他气体进行测试，请使用其他型号的流量计。

保养要点1.清洗：对于天然气孔板流量计应该定期进行清洗，清除内部的杂质，确保仪器测量的准确性。

2.定期校准：对于天然气孔板流量计需要定期进行校准，以确保仪器的准确测量。

首次使用后，需在一个月内进行第一次校准，并进行定期校准。

3.保护：保护仪器避免受到震动、撞击等损坏，同时保持仪器的清洁干燥，避免进入灰尘、水分等。

4.替换：如果天然气孔板流量计工作时出现异常现象，建议进行检查和更换必要的部件。

5.存储：存储时需要将天然气孔板流量计存放在干燥、凉爽、通风的环境中，以防止因为高温等原因造成仪器老化等问题。

总结天然气孔板流量计在使用过程中需要注意安全操作规程和保养要点，对于仪器进行合理的操作和保养，可以保证仪器的准确测量，并延长其使用寿命。

孔板流量计的正确安装方式
1、孔板在安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。

2、新装管路系统，必须在管道冲洗和扫线后再进行孔板的安装。

3、注意孔板安装方向“+”号应该向着流束。

4、孔板中心应该和管道中心线相重合，同心度误差不得超过0.015（1/β-1）的数值。

5、孔板在管道中安装时应保证其端面与管道轴线垂直、垂直度误差不得超过±1°。

6、夹紧孔板用的密封垫片（包括环室与法兰、环室与孔板间），在夹紧后，不得突入管道内壁。

7、孔板安装处必须严密，不允许有泄漏现象存在。

因此，安装工作必须在管道试压前进行。

8、导压管应垂直或倾斜敷设，其倾度不得小于1:12。

粘度较高的流体，其倾斜度还应增大。

当差压讯号传送距离大于3米时，导压管应分段倾斜，并在各高点和低点分别装设集气器和沉降器。

9、为了避免差压讯号传送失真，正负导压管应尽量靠近敷设，严寒地区还应采取防冻措施。

可采用电热或蒸气保温，但要防止被测介质过热汽化和在导压管中产生气体造成假差压。

10、孔板安装在垂直主管道上时，取压口位置，可在取压装置的平面上任意选择。

孔板安装在水平或倾斜的主管道内，取压口位置如图四所示。

11、导压管按被测介质的性质而选择耐压、耐腐蚀的材料制造，其内径不得小于6毫米，长度好在16米之内。

孔板流量计注意事项孔板流量计是一种常用的流量测量仪器，具有结构简单、稳定可靠、价格低廉等优点，被广泛应用于工业生产过程中的流量测量。

在使用孔板流量计时，需要注意以下几个事项：1. 安装位置选择：孔板流量计的测量准确性受到安装位置的影响，因此在选择安装位置时需考虑流体流动的稳定性。

通常情况下，应选择流道直线段上游5-10倍管道直径处，并确保流道的前后均无其他干扰物。

2. 安装方式：孔板流量计安装时需注意其正确的方向，一般来说，应将孔板的平口面与流体流向保持一致，以确保测量的准确性。

同时，在安装时还应保证孔板流量计的设备与管道之间不存在泄漏，以免影响测量结果。

3. 选择合适的孔板：不同的流量计需要选择不同类型的孔板。

孔板的类型包括标准孔板、长颈缩颈孔板、扁平孔板等。

在选择孔板时，需根据实际工况和流量范围进行合理选择，以确保测量的准确性。

4. 密封件的选择：孔板流量计的密封件需要根据所测介质的性质选择合适的材料，以保证密封的可靠性。

常见的密封件材料有橡胶、聚四氟乙烯等，需符合相关标准和要求。

5. 定期校验和维护：为确保孔板流量计的测量准确性和稳定性，应定期进行校验和维护工作。

校验工作可根据相关标准和规范进行，如GB/T 2624《液体流量测量孔板》等。

维护工作包括清洁孔板和对密封件的检查和更换等。

6. 避免结垢和堵塞：在使用孔板流量计的过程中，需注意防止流体中的杂质结垢和堵塞孔板。

这可能会导致测量结果的偏差甚至无法正常测量。

因此，应加强对流体的过滤和净化处理，避免杂质对孔板产生不良影响。

7. 正确的使用范围：每种孔板流量计都有其适用的流量范围。

用户在选用和使用孔板流量计时，应了解不同型号和规格孔板流量计的适用范围，以便选择合适的仪器，并合理配置。

8. 温度和压力限制：在使用孔板流量计时，需注意孔板的使用温度和压力限制。

不同材质的孔板在耐温、耐压方面都有一定的限制，超出限制范围可能会导致孔板变形、破裂等问题，影响测量结果和设备安全。

孔板流量计安装标准摘要：1.孔板流量计的概述2.孔板流量计的安装要求3.孔板流量计的安装步骤4.孔板流量计的安装注意事项5.孔板流量计的安装质量检查正文：【孔板流量计的概述】孔板流量计是一种常见的流量计量设备，被广泛应用于各种流体输送系统中。

它通过在管道中设置孔板，造成局部阻力，使流体流速加快，压力降低，然后通过测量压力差来计算流量。

【孔板流量计的安装要求】在安装孔板流量计时，首先要选择合适的安装位置。

这个位置应尽可能靠近管道的出口，同时，也要保证前后流量的稳定。

此外，安装孔板流量计时，还需保证管道的内外表面平整，无砂眼、焊渣等缺陷。

【孔板流量计的安装步骤】安装孔板流量计的步骤可以分为以下几个步骤：1.首先，根据管道的尺寸和流量计的规格，选择合适的孔板，并进行加工。

2.将孔板焊接在管道上，注意要保持孔板的中心线与管道的中心线重合。

3.安装压力传感器，用于测量孔板前后的压力差。

4.安装连接管道，连接孔板和压力传感器。

5.检查所有连接部位，确保无泄漏。

【孔板流量计的安装注意事项】在安装孔板流量计时，应注意以下几点：1.孔板的安装位置应尽量靠近管道出口，以保证流量的准确性。

2.孔板的安装应保证其前后的流量稳定，避免流体的涡流和震动。

3.安装孔板时，应避免孔板与管道壁的接触，以免影响流量的测量。

4.孔板的加工应严格按照设计图纸进行，保证孔板的尺寸和形状符合要求。

【孔板流量计的安装质量检查】在安装完成后，应进行以下质量检查：1.检查孔板和管道的连接部位，确保无泄漏。

2.检查孔板的安装位置，确保符合设计要求。

3.检查压力传感器的安装，确保其连接牢固，无松动。

孔板流量计安装注意事项及维保
孔板流量计安装注意事项及维保如下：
1.安装位置。

孔板流量计的测量精度和稳定性受到安装位置的影响，应选择在直管段长度
足够的地方安装孔板流量计，且安装位置应尽量避免有气泡、杂质等对流体流动产生干扰的因素。

2.安装要求。

节流件安装在管道内后，其开口必须与管道同心，其允许的最大偏心率ε不
得超过以下公式计算的结果：ε≤0.015D。

3.垫片要求。

所有垫片不应使用太厚的数据，最好不要超过0.5毫米垫片，且不应从管壁
突出，否则会造成很大的测量误差。

4.节流件直管段润滑。

用于孔板流量计节流件的直管段应进行润滑，如果没有润滑，流量
系数应乘以粗糙度以校正稀疏度。

5.垂直度要求。

DC组件安装在管道中时，其前端必须垂直于管道轴线，最大允许垂直度
不得超过1°。

6.阀门位置。

用于调节流量的阀门应安装在节流件后面的最小管段长度之外。

7.清洗和吹扫。

安装在工艺管道上的节流装置必须在管道清洗和吹扫后停止。

此外，孔板流量计的维保也很重要，应定期对孔板流量计进行清洗、检查和保养，确保其测量精度和稳定性。

全不锈钢孔板流量计安全操作及保养规程1. 引言全不锈钢孔板流量计是一种常见的流量测量仪器，广泛应用于化工、石油、制药等行业。

为了确保全不锈钢孔板流量计的正常运行和使用寿命，本文档将介绍全不锈钢孔板流量计的安全操作及保养规程。

2. 安全操作规程2.1安装前准备在安装全不锈钢孔板流量计之前，需要进行以下准备工作：•检查孔板流量计和附件是否完好无损；•确保安装环境符合相关规定，包括压力、温度等；•检查管道连接口是否与孔板流量计相匹配。

2.2 安装步骤按照以下步骤安装全不锈钢孔板流量计：1.将孔板流量计固定在合适的位置，确保其与管道的连接口对齐；2.将孔板流量计与管道用螺栓进行连接，注意不要出现漏气现象；3.检查安装是否牢固，确保孔板流量计不会因外部压力而发生变形或脱离连接。

2.3 操作注意事项在使用全不锈钢孔板流量计时，请注意以下事项：•不要超过孔板流量计的额定压力范围；•避免在过高或过低的温度下使用孔板流量计；•确保管道内不会有固体颗粒或粘稠液体，以免堵塞孔板。

3. 保养规程3.1 定期清洁为了保持全不锈钢孔板流量计的准确度和稳定性，定期清洁是必要的。

请按照以下步骤进行清洁：1.关闭流体供应，断开管道连接；2.用清洁剂和软布清洁孔板流量计的表面，注意不要使用有腐蚀性的清洁剂；3.用水冲洗孔板流量计，并确保没有残留的清洁剂。

3.2 检修和更换定期检查全不锈钢孔板流量计的运行情况，如果发现异常，请及时进行维修或更换。

以下情况需要注意：•检查流量计显示的数值是否与实际流量相符；•检查孔板流量计是否有泄漏现象；•检查孔板是否有堵塞或损坏。

4. 结论全不锈钢孔板流量计是一种重要的流量测量仪器，在使用过程中需要注意安全操作和定期保养。

本文档介绍了全不锈钢孔板流量计的安全操作规程和保养规程，希望对用户能够提供有用的指导。

为了确保孔板流量计的准确度和可靠性，请用户按照规程进行操作和保养，以延长孔板流量计的使用寿命。

孔板流量计使用说明安全操作及保养规程1. 引言孔板流量计是一种常见的流量测量仪表，广泛应用于工业领域中。

本文将介绍孔板流量计的使用说明、安全操作以及保养规程，以确保流量计的准确性和长期稳定性。

2. 孔板流量计的工作原理孔板流量计基于几何缩流原理进行流量测量。

它由一个具有圆形孔口的金属板组成，当流体通过孔板时，由于孔口的几何约束，流速增加，压力降低，从而实现流量的测量。

3. 孔板流量计的安装要点在安装孔板流量计时，需要注意以下几个要点：3.1 安装位置选择孔板流量计的安装位置应远离干扰源，避免有较大的涡流或洪水流经。

同时，还应确保在入口和出口管道上均有足够的直管段，以保证流体能够充分展开，减小测量误差。

3.2 安装方向孔板应正确安装，孔口应与流体的流动方向相对应。

在安装孔板时，应根据流体的流向来选择合适的安装方向，以确保测量的准确性。

3.3 密封安装在安装孔板流量计时，应确保与管道的连接部分完全密封，以避免流体泄漏。

可以使用合适的密封材料，如橡胶垫片或密封胶水，来保证安装的密封性。

4. 孔板流量计的操作步骤4.1 步骤一：检查仪表在使用孔板流量计前，需要先检查仪表是否完好，并确保仪表上的指示装置清晰可读。

4.2 步骤二：打开阀门在进行流量测量前，需要先将阀门打开，确保流体能够畅通无阻地通过孔板流量计。

4.3 步骤三：记录读数根据孔板流量计上的指示装置，记录流量计的读数。

可以根据需要选择不同的时间间隔进行记录。

4.4 步骤四：关闭阀门在完成流量测量后，需要及时关闭阀门，停止流体的流动。

5. 孔板流量计的保养规程为保证孔板流量计的准确性和长期稳定性，需要定期进行保养和维护。

5.1 定期清洗定期清洗孔板流量计是非常重要的。

长期使用后，孔板流量计内部可能会积聚一些杂质，影响流量的准确测量。

定期清洗可以提高流量计的精度。

5.2 定期校准定期校准是确保孔板流量计准确性的关键。

可以将孔板流量计送到专业机构进行校准，或者使用校准装置进行自行校准。

一体化孔板流量计安装注意事项一体化孔板流量计维护和修理保养一体化孔板流量计是测量流量的差压发生装置，搭配差压变送器可测量管道中各种流体的流量。

节流装置包含标准孔板，圆缺孔板等。

运用于原油、化学工业、有色金属、输配电、轻纺等单位。

一体化孔板流量计安裝前常见问题：1、义表安裝前，工序管路应开展吹扫，避开管路中逗留的铁磁性有机物黏附在义表里，危害义表的特性，乃至会毁坏义表。

假如必定性，应在义表的通道安裝磁过滤装置。

义表自身不出席投运前的气扫，以防毁坏义表。

2、义表在安裝到工序管路以前，应查验其有没有毁坏。

3、义表的安裝方式分成竖直安裝和水准安裝，假如是竖直安裝方式，应确保义表的管理局垂线与铅垂线交角低于2；假如是水准安裝，应确保义表的水准轴线与直线交角低于2、4、义表的中上游管路应与义表的规格同样，联接活接头或螺牙应与义表的活接头和螺牙配对，义表上下游接管段距离应确保少是义表公称规格的5倍，中上游接管段距离大于等于250mm。

5、由于义表是依据磁藕合传送讯号的，因此为了保证义表的特性，安裝周边少250px处，不容许有铁磁性有机物存有。

6、测定汽体的义表，是在特别水压下校正的，假如汽体在义表的出入口立刻排污到空气，将会在浮子处造成风压降，并造成数剧失帧。

假如是这样的负荷标准，应在义表的出入口安裝1个闸阀。

7、安裝在管路中的义表不可受到剪切力的功效，义表的入口处需有适合的管路支承，能够使义表处在小剪切力情况。

8、安裝PTFE（聚四氟乙烯）内衬的义表时，要特别当心。

由于在水压的功效下，PTFE会形变，因此法兰螺母不必随便拧得太紧。

9、含有液晶显示的义表，安裝时要尽量削减太阳照射显示屏，削减lcd显示器使用期。

10、底温物质测定时，需选夹套型。

一体化孔板流量计差压值选择应遵奉并服从的原则目前一体化孔板流量计已经应用到各个领域，紧要应用于石油、化工、冶金、电力、轻工等部门，为了在应用时避开不必要的损失，确定要遵奉并服从以下几点进行选择。
