平板电脑工作原理
平板电脑的工作原理可以简要解释为以下几个方面:
1. 硬件结构:平板电脑的主要硬件包括处理器、内存、存储器、屏幕、通信模块等。
其中,处理器是平板电脑的核心,负责执行各种指令和计算任务;内存用于临时存储数据和程序;存储器则用于长期保存数据和应用程序;屏幕是用户进行操作和显示内容的主要界面;通信模块则使平板电脑能够连接互联网或其他设备。
2. 操作系统:平板电脑通常运行着一种特定的操作系统,如iOS、Android等。
操作系统提供了用户界面、管理应用程序
和文件、处理硬件和软件兼容性等功能。
用户可以通过操作系统的界面和应用程序来与平板电脑进行交互。
3. 触摸屏技术:平板电脑的独特之处在于它使用触摸屏技术,即用户可以直接通过手指或专用笔触摸屏幕来操作平板电脑。
触摸屏通常由多个触控传感器组成,可以检测到手指或笔的触摸位置和动作,然后将其转化为电信号传递给处理器,处理器再根据输入的信号执行相应的操作。
4. 无线通信:平板电脑通常内置了Wi-Fi、蓝牙等无线通信模块,使其可以与互联网或其他设备进行无线连接。
通过无线通信,用户可以通过浏览器上网、使用各种在线应用程序、发送接收电子邮件、与其他人进行视频通话等。
综上所述,平板电脑的工作原理主要涉及硬件结构、操作系统、触摸屏技术和无线通信等方面。
平板处理器架构作为一种新兴的产品,平板电脑不管在软件架构还是硬件架构方面都相对于我们传统的PC更加灵活,软件方面主要以Android、windows7、Apple iOS、WebOS、BlackBerry等等为主。
而硬件架构从宏观上讲主要分x86和ARM两大阵营,微观上讲则可以分为多个厂商的多种芯片了,比如x86阵营的典型代表Atom,ARM阵营的典型代表Tegra 2、德州仪器的omap系列、高通的Snapdragon系列、Apple A4等等。
大家应该知道,目前我们所使用的个人电脑几乎全都采用x86架构,它是Intel公司所倡导的一种采用复杂指令集运算(CISC)的微处理器架构,目前Intel的全系列个人电脑处理器、AMD的个人电脑处理器都属于x86架构。
x86架构还有一个扩展架构叫做x86-64(也有称为x64的),他们也同样采用CISC指令集架构。
上面一段话中,笔者使用了“几乎”这个词,是因为早期的苹果电脑采用的是IBM公司推出的PowerPC处理器,它并不属于x86架构,而且采用的是精简指令集运算(RISC)。
但现在苹果公司已经全面与Intel合作,所有苹果电脑都采用了Intel 的处理器,这也使得能够在苹果电脑上安装Windows操作系统。
平板电脑上的x86架构处理器主要是指Intel公司推出的Atom,配套的操作系统也基本都是Windows XP与Windows 7。
x86架构最大的优势就是软件平台非常成熟,毕竟Windows作为目前市场占有率最大的个人电脑操作系统,不仅仅有数不清的软件支持,而且用户使用起来也非常习惯。
但由于架构本身的限制,x86处理器的问题也非常明显,那就是功耗和芯片尺寸。
相对于ARM处理器来说,x86处理器完全可以看作电老虎,功耗几乎是ARM处理器的数十倍甚至上百倍。
虽然Atom处理器已经有非常大的改观,但仍然无法与ARM处理器匹敌。
这也是x86架构芯片不适合嵌入式以及移动设备的原因,想想哪个手机或者路由器里采用了Intel的芯片?ARM架构处理器采用精简指令集运算(RISC)架构,其实它的英文全称就是(Advanced RISC Machine),翻译成中文为进阶精简指令集机器,可见ARM架构其实是在发挥了RISC优势的基础上更进一步提升处理器性能的产物。
主流平板电脑芯片方案范文简介新岸线NS115双核Corte某-A91.5GHz,40nm,512KB二级缓存Mali4002D/3D图形加速器,OpenGLES2.0,OpenGLES1.1andOpenVG1.132位LPDDR2/DDR3专用2D硬件加速器1080P视频解码和720P视频编码,H.264,MVC,SVC,MPEG-2/4,Div某,VC-1,RealVideo,AVS,VP8(WebM,WebP),Sorenon,MJPEG,MVC,AAC+,WMA,MP3,MP EG-2等多格式支持.支持5百万像素双摄像头支持双屏显示支持HDMIT某1.4支持SD3.0,SDIO2.0和MMC/eMMC4.41接口支持USB2.0、I2C,SPI,UART,I2S等接口118914469.doc某Page1of6性能篇双核平板电脑已经开始普及,厂商纷纷推出自己的双核产品,核心部件芯片的性能成为了各大厂商宣传推广的重要点,国内芯片厂商新岸线的第三代高性能低功耗芯片NS115于今年4月份已经发布,目前基本该芯片的产品爱可C905T也已发布。
新岸线针对双核Corte某A9架构从2022年开始研发,已于2022年、2022年先后发布了第一代芯片NS2816和第二代芯片NS2816M。
拥有以往两代芯片设计积累的经验,NS115芯片在功耗与性能上都有了更大提升。
新岸线NS115芯片采用ARMCorte某-A9双核架构,拥有高达1.5GHz 的主频与512KB二级缓存,采用先进的40nm制程工艺,以及目前行业领先的异构双核Mali-400MP图形处理器,支持OpenGLES2.0、OpenGLES1.1和OpenVG1.1规范。
除此之外还支持32位的LPDDR2/DDR3内存,1080P高清视频解码以及Flah硬解,目前已支持到Android4.1。
NS115在安兔兔评测上的成绩为7026分,从各项参数来看,整体性能相当不错。
平板电脑内部构造解析随着科技的不断进步和人们对便携性越来越高的需求,平板电脑作为一种轻薄、便于携带的电子设备,受到了广大消费者的青睐。
那么,究竟平板电脑的内部构造是怎样的呢?本文将对平板电脑的内部结构进行详细解析。
一、屏幕及触控技术平板电脑的核心部件之一就是屏幕,它所采用的触控技术决定了平板电脑的使用体验。
目前市面上主要有电阻屏和电容屏两种触控技术。
1. 电阻屏电阻屏是一种较早应用于平板电脑的触控技术。
它由两层透明导电膜组成,分别是ITO薄膜和玻璃或塑料薄膜。
当用户用手指或者专用笔触摸屏幕时,两层导电膜之间会发生接触,形成电阻变化。
平板电脑通过测量电阻变化来判断触摸位置。
2. 电容屏电容屏是目前最常见的触控技术,它基于电容原理工作。
电容屏由玻璃表面、感应电极、玻璃背板、导电涂层和接线板等组成。
当用户用手指触摸屏幕时,感应电极会检测到电容变化,从而确定触摸位置。
电容屏具有更高的灵敏度和反应速度,使用更加方便。
二、主板及核心处理器平板电脑的主板是平板电脑内部的核心部件,它与其他硬件设备的通讯和协调工作。
同时,主板上搭载了平板电脑的核心处理器。
1. 主板主板由复杂的线路电路组成,上面集成了各种接口和插槽,其中最重要的是处理器插槽、内存插槽、存储器槽和各种扩展槽。
主板的质量和稳定性直接影响着平板电脑的性能和使用寿命。
2. 核心处理器核心处理器是平板电脑的大脑,负责执行各种计算任务。
目前,市面上常见的核心处理器有英特尔酷睿系列和高通骁龙系列等。
这些处理器采用了先进的制造工艺和多核心技术,能够提供更高的运算速度和更好的能效比。
三、内存和存储器内存和存储器是平板电脑必不可少的组成部分,它们分别负责临时数据的存储和长期数据的保存。
1. 内存内存是平板电脑用于缓存数据的临时存储器件。
根据类型的不同,内存可以分为RAM和ROM两种。
RAM(随机访问存储器)用于临时存储运行中的数据,它的读写速度较快;ROM(只读存储器)用于存储系统软件和固件等数据,不可随意修改。

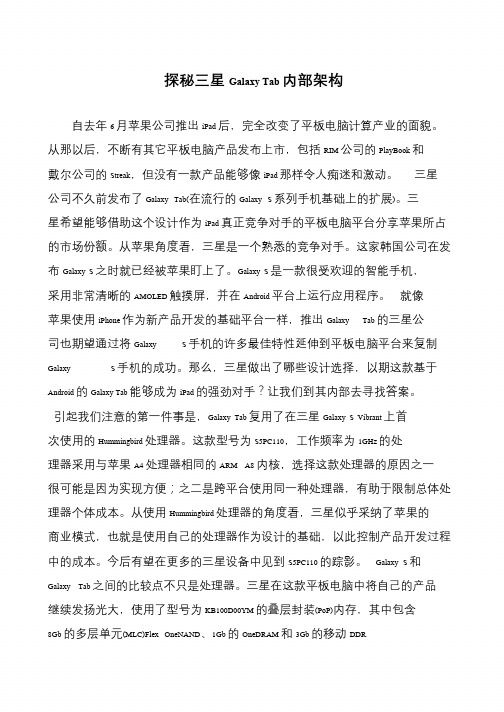

探秘三星Galaxy Tab 内部架构自去年6 月苹果公司推出iPad 后,完全改变了平板电脑计算产业的面貌。
从那以后,不断有其它平板电脑产品发布上市,包括RIM 公司的PlayBook 和戴尔公司的Streak,但没有一款产品能够像iPad 那样令人痴迷和激动。
三星公司不久前发布了Galaxy Tab(在流行的Galaxy S 系列手机基础上的扩展)。
三星希望能够借助这个设计作为iPad 真正竞争对手的平板电脑平台分享苹果所占的市场份额。
从苹果角度看,三星是一个熟悉的竞争对手。
这家韩国公司在发布Galaxy S 之时就已经被苹果盯上了。
Galaxy S 是一款很受欢迎的智能手机,采用非常清晰的AMOLED 触摸屏,并在Android 平台上运行应用程序。
就像苹果使用iPhone 作为新产品开发的基础平台一样,推出Galaxy Tab 的三星公司也期望通过将Galaxy S 手机的许多最佳特性延伸到平板电脑平台来复制Galaxy S 手机的成功。
那么,三星做出了哪些设计选择,以期这款基于Android 的Galaxy Tab 能够成为iPad 的强劲对手?让我们到其内部去寻找答案。
引起我们注意的第一件事是,Galaxy Tab 复用了在三星Galaxy S Vibrant 上首次使用的Hummingbird 处理器。
这款型号为S5PC110,工作频率为1GHz 的处理器采用与苹果A4 处理器相同的ARM A8 内核,选择这款处理器的原因之一很可能是因为实现方便;之二是跨平台使用同一种处理器,有助于限制总体处理器个体成本。
从使用Hummingbird 处理器的角度看,三星似乎采纳了苹果的商业模式,也就是使用自己的处理器作为设计的基础,以此控制产品开发过程中的成本。
今后有望在更多的三星设备中见到S5PC110 的踪影。
Galaxy S 和Galaxy Tab 之间的比较点不只是处理器。
三星在这款平板电脑中将自己的产品继续发扬光大,使用了型号为KB100D00YM 的叠层封装(PoP)内存,其中包含8Gb 的多层单元(MLC)Flex OneNAND、1Gb 的OneDRAM 和3Gb 的移动DDR。
国产四核平板电脑芯片方案汇总国内平板电脑市场早已经进入四核平板电脑时代。
尤其是国产四核平板电脑的竞争尤为白热化,华为,纽曼等国内电子厂商都推出了旗下的四核平板电脑,那么四核平板电脑,到底有哪些芯片方案,这些芯片方案都有哪些特点呢?现来总结一番:国外主流芯片:高通、NVIDIA英伟达、三星Exynos等国内主流芯片:瑞芯微、全志、炬力、海思等高通:芯片主攻智能手机市场,其是HTC、索尼、诺基亚、LG等品牌智能手机的主要芯片供应商。
很少有平板电脑采用该款芯片方案。
NVIDIA英伟达:继推出Tegra 3处理器后,近期也出现了Tegra 4、Icera i500样品,但是同样没有运用到平板电脑上的消息。
Tegra 4处理器(此前代号Wayne)宣传是“全球第一款采用Cortex-A15架构的四核移动处理器、全球最快的移动处理器”。
T采用了台积电28nm工艺制造,集成了四个Cortex-A15 CPU核心,号称Web性能可提升2.6倍(应该是对比Tegra 3),以及一个第二代省电核心(具体架构不明),也就是依然是“4+1”核心设计。
三星Exynos:三星Exynos4412芯片近期在国内平板电脑市场上异常火爆,纽曼、蓝魔等电子厂商旗下的平板电脑使用了该款芯片。
瑞芯微:2012年年底瑞芯微发布了旗下RK3188芯片,28nm制作工艺,据称是继高通APQ8064之后第二款、国内首款采用28nm工艺的四核移动芯片,主要面向平板产品。
全志:珠海全志科技公司旗下的四核CPU-全志A31多应用于平板电脑,智能手机,智能电视领域,海思:中国华为公司自主研发的一款A9架构的四核芯片。
据称是是2012年业界体积最小的四核A9架构处理器。
主频分为1.2GHz和1.5GHz,是华为自主设计,采用ARM架构35NM、64位内存总线。
炬力:珠海炬力公司出品四核cortex A9架构,主频1.5GHz目前,国产平板电脑市场上,使用的最多的芯片主要集中在三星,瑞芯微,全志,炬力以及华为自家的海思上面。
关于平板电脑的硬件解析推荐文章平板电脑要怎么连接电脑热度:选配平板电脑应该注意哪些事项热度:计算机个人简历范本热度:平板电脑怎么用wifi 热度:怎么对平板电脑进行root 热度:平板电脑是由比尔·盖茨提出,应支持来自Intel、AMD和ARM的芯片架构,从微软提出的平板电脑概念产品上看,平板电脑就是一款无须翻盖、没有键盘、小到放入女士手袋,但却功能完整的PC。
下面店铺为大家整理了关于平板电脑的硬件解析,仅供参考。
关于平板电脑的硬件解析1. A8双核(ARM官网明确标出A8不支持多核)说明:标准A8,是不存在双核之说。
从A9开始,才有双核,包括下一代的A15(高端)、A5(低端)。
另,常规叫法双核,指的是CPU 部分必须包含2个核心,而不是将GPU也算作双核之一。
早期的RK2818、TCC8901等方案产品上,就有部分厂商采取了这种方式(把GPU也视为核心之一)。
线索大家提供,我们确认后加入,作为警示。
涉及采用双核A8宣传的品牌或产品:万和T6(现已取消双核A8说法,但对mali-400(实际为mali-200超频)仍未修改)涉及将CPU和GPU合称双核的品牌或产品:更多见于山寨品牌的宣传。
2.苹果ipad 2同级A9 CPU/PC级GPU/512M高速缓存(用单核A9比苹果的双核,让不知道的人以为和ipad 2一样用A5) 说明: A9本身有双核和单核之分。
苹果ipad2采用的是双核A9,单核A9目前常见的为AML 8726-M,将这两者宣传为同级,则有误导嫌疑。
涉及采用此宣传的品牌或产品:艾诺 novo7、83.睿2低电版双核—瑞萨(google和百度下瑞萨是NEC出品,跟nvidia图睿2没半点亲缘关系)500+500=双核1G说明:图睿2是nvidia公司的tegra2中文注册名,瑞萨公司出品的双核A9则是另一款产品。
二者不是一回事,频率上也差别较大。
涉及采用此宣传的品牌或产品:欧恩N54.可升级3.0(正好把产品的BUG推给现有系统,然后画个3.0的大饼给消费者,国产品牌大部分产品超过半年以上就停止更新固件,消费者想要3.0固件还不如直接买新产品来得方便快捷)简介: 3.0号称是专为平板产品打造,对操作方式做了相应的改变。
对于个人电脑(PC),大家对其结构肯定都是比较清楚的了,大致就是由,主板CPU 内存显卡硬盘这几个主要部分组成,但是,平板电脑(MID)的内部结构,你又知道多少呢?下面,我,暴力拆机狂决定牺牲自己的Showtone V8来跟大家讲解一下MID跟PC不同的地方,让大家能够真正了解MID,选购MID的时候,心里也好有个底。
PS:由于本人比较穷,没有相机,只好用爱疯子(IPHONE4)来拍照,拍的效果不好请勿见怪。
▼首先准备好工具▼开始下螺丝▼下了螺丝以后,发现这后盖还TMD弄不下来,非常牢固,最后,我终于发现了一个开后盖的必杀技。
把我车上放手机的架子弄下来,用后面洗盘部分来吸这个后盖▼终于~~看到搜通V8的内部结构了好了,给大家讲解一下:图1图硬件解说图1左下方的这个就是MID的1GHz的CPU,左上方的两个黑的东西,是DDR3的内存每一颗是256MB,一共有四颗,图2黄色胶带粘着的东西的是8G的SD储存卡,右边的就是GPU(图形处理器,也就是PC里的显卡),跟PC的CPU不一样,MID所用的CPU内核是ARM的内核。
ARM(Advanced RISC Machines)是微处理器行业的一家知名企业,是苹果、Acorn、VLSI、Technology等公司的合资企业,设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。
搜通V8所使用的CPU上印着VIMICRO,我查了一下,是一家在纳斯达克上市的芯片企业,而且是中国企业哦,真是中国人的骄傲啊~~看到这里,大家大概也了解平板电脑内部主要的结构了:CPU,内存,GPU,SD储存卡。
▼换个角度看看上图左边金色的圆柱型的东西,是WIFI天线,下方黑色的装置我刚开始从正上方看,我看不出来是啥玩意,从侧面看,才发现原来是喇叭,经过我的研究,这喇叭跟一般的喇叭不一样,这个装置专业称呼应该叫音腔,音质会比一般的喇叭好很多。
MID的显示屏▼MID的屏一般是由两层结构组成,一层是LCD(液晶显示屏),第二层是TP(触摸屏),所以里面也会有两个排线图3图4图3为LCD 的排线,图4为TP 的排线讲到这里,大家应该大概了解MID的内部结构了,即将买平板电脑的朋友们不妨去了解一下自己的设备的硬件怎么样才好下手哦,直接就问卖家,你家CPU是哪家的,内存多少,屏幕是电容屏还是电阻屏,多少点触控的等等。
平板主板方案在平板电脑领域,主板是其中最为重要的组成部分之一,它承载着整个平板电脑系统的搭建和运行。
一个高性能和可靠的平板主板方案对于平板电脑的稳定性和性能有着至关重要的影响。
本文将介绍一种创新的平板主板方案,并探讨其在平板电脑领域的应用和发展前景。
一、方案概述该平板主板方案基于最新的处理器技术和先进的电路设计,在保持稳定性和可靠性的前提下,追求了更高的性能和更低的能耗。
主板采用了高品质的材料和制造工艺,以确保其优异的散热性能和抗干扰能力。
同时,该方案支持多种外设接口和功能拓展,提供了更多的扩展能力和灵活性。
二、技术细节1. 处理器选择为了满足对于高性能和低能耗的双重需求,我们选择了采用先进的ARM架构处理器。
这种处理器的高性能和低能耗的特点使得平板电脑在处理复杂任务和多媒体应用时能够更加流畅和高效。
2. 内存和存储方案中的主板支持多种内存和存储配置,以满足用户的不同需求。
高速DDR4内存和闪存存储器使得平板电脑在运行大型应用和存储大量数据时具有出色的性能和响应速度。
3. 显示和图形处理在显示方面,我们采用了高分辨率和广色域的屏幕,以提供更加逼真和细腻的视觉体验。
同时,主板搭载了强大的图形处理器,支持高清视频播放和流畅的游戏运行。
4. 连接与通信主板方案提供了多种通信接口和连接方式,如WiFi、蓝牙、USB、HDMI等,以满足用户与外部设备和网络的连接需求。
这些接口的高速和稳定性为用户提供了更好的使用体验。
三、应用和前景该平板主板方案具有广泛的应用前景和市场潜力。
首先,它可以应用于个人消费市场,满足用户对于高性能和便携性的需求,提供更加出色的娱乐和办公体验。
其次,它也可以应用于教育领域,为学生和教师提供更加便利和先进的教学设备。
此外,该方案还可以应用于工业和商业领域,为专业用户提供强大的计算能力和可靠性。
未来,随着科技的不断发展和平板电脑市场的不断壮大,平板主板方案将会迎来更多的创新和改进。
我们相信,通过不断推动技术进步和满足用户需求,平板主板方案将为平板电脑行业带来更加广阔的发展前景。
揭开芯面纱平板电脑架构方案详解图为威盛VIA WM8505+威盛VIA WM8505方案采用ARM9核心,基于65nm制作工艺,频率达到300MHz。
搭配DDR2 128MB RAM。
威盛WM8505+是超频到400MHz的方案,也有厂商虚标到533MHz。
搭配256MB DDR2内存。
小结:威盛WM8505/WM8505+是最廉价的Android方案之一,搭配Android 1.6系统。
该方案只支持JPEG硬解,无3D加速技术。
WM8505+作为WM8505的超频版本,发热量较大。
这两种方案的视频能力都很弱,无法当做MP4使用,高清能力更是可想而知。
运算性能★☆☆☆☆☆☆☆☆☆高清能力★★☆☆☆☆☆☆☆☆推荐指数★☆☆☆☆☆☆☆☆☆代表机型:山寨VIA平板,国美飞触1代等②瑞芯微RK2808方案图为:瑞芯微RK2808瑞芯微RK2808方案采用ARM9核心,基于65nm制作工艺,频率为600MHz,搭配128MB SDRAM内存,支持Android 1.5系统,无3D加速技术。
视频性能:瑞芯微RK2808拥有550MHz的Ceva MM2000独立DSP硬解码器。
它的特点是能够硬解RV、H.264、VC-1、H.263、MPEG4等编码格式,最高支持到720P,其中H.264只能到2Mbps的码率,VC-1只能保证480p流畅。
小结:瑞芯微RK2808是上市较早的芯片方案之一,600MHz的ARM9核心性能偏弱,但是瑞芯微在系统的优化上做的不错,搭配Android 1.5系统比较稳定流畅,对于普通网页浏览来说问题不大,但是遇到图片稍多的网页时,拖动过程中就会有阻塞感。
瑞芯微RK2808采用SDRAM内存,比起DDR2内存要差一些。
另外它最高支持128MB RAM的特性也决定了它很难支持Android 2.0以上的系统,此外,无3D加速技术也注定了与Android 2.1以上的动态桌面和华丽特效无缘,也无法运行需要3D加速技术的游戏。
注意,市场上商家往往以―720P流畅播放‖为噱头误导消费者,实际上这个方案的产品并不能支持全部的720P视频流畅播放,部分视频会有延迟或卡顿的现象。
另外,还有的厂商把550MHz的DSP解码器和600MHz的ARM核心加在一起,以―1.2G处理器‖为噱头吸引消费者,希望大家不要被商家误导。
运算性能★★☆☆☆☆☆☆☆☆高清能力★★★★★☆☆☆☆☆推荐指数★★☆☆☆☆☆☆☆☆代表机型:蓝魔W7,爱可视7HT,本易M1等③瑞芯微RK2818图为:瑞芯微RK2818瑞芯微RK2818方案采用ARM9核心,基于65nm制作工艺,频率为624MHz,搭配256M DDR2内存,同时配备了600MHz的Ceva MM2000独立DSP硬解码器。
该方案支持Android 2.1系统,并且在电容屏产品上可实现多点触摸功能。
视频性能:瑞芯微RK2818支持RV、H.264、VC-1、H.263、MPEG4等编码格式,最高支持到720P。
相同的DSP解码器注定了RK2818的视频能力与前代RK2808完全一样,不禁让人有些失望。
3D性能:瑞芯微RK2818的3D部分使用的Android Pixelflinger渲染器,这是一个软件渲染器,通过ARM核心来软件渲染3D画面,因此速度上会比较慢,只能玩一些简单的3D 游戏,对于复杂的3D游戏来说仅仅个位数的帧率成绩,实在没有什么实用性。
小结:瑞芯微RK2818改进了内存控制器,支持DDR2颗粒,因此性能上会有一定程度的提升,加上内存容量增加明显,因此瑞芯微RK2818在系统响应,网页浏览和文档阅读性能都有明显的提升。
瑞芯微RK2818通过了Adobe的PDF认证,使用自带的阅读器阅读PDF文件时速度很快,只是功能稍显单调。
另外RK2818的DSP具有可编程性,经过进一步开发可支持3D视频、人脸识别等功能,亮点增加。
虽然瑞芯微RK2818在视频和游戏方面提升不是很明显,但由于扩大了内存容量,在上网以及阅读等体验上,相比RK2808有了不小的进步。
理论3D性能测试:三角形生产率:1M像素填充率:100M运算性能★★★☆☆☆☆☆☆☆高清能力★★★★★★☆☆☆☆推荐指数★★★☆☆☆☆☆☆☆代表机型:蓝魔W9,蓝魔W11,原道N6,台电T720ARMv6架构阵营ARMv6架构的代表核心是ARM11核心。
3D性能:Telechips TCC8902拥有―ARM Mali-200‖3D加速渲染器,支持OPENGLES2.0/1.1,OPENVG。
小结:Telechips TCC8902支持Android 2.1系统,性能处于主流水平,能够应付大部分应用。
TCC8902虽然拥有3D加速技术,但由于驱动不够完善,未能将―ARM Mali-200‖的实力发挥出来。
视频播放是TCC8902的强项,TCC8902支持多格式的1080P,也真正做到了1080p 流畅播放。
值得一提的是,―多格式的1080P‖并非所有的1080P都能播放,据笔者的使用有的1080P视频还是会出现延迟甚至卡顿,不过对于720P来说几乎轻而易举,相比上面的几种方案,TCC8902的视频能力已经非常出色了。
浏览网页时,ARM11的处理能力对于带有图片的复杂网页依旧不够,拖动并不流畅。
总体来说,Telechips TCC8902是现阶段比较不错的方案之一。
理论3D性能测试:三角形生产率:16M像素填充率:275M运算性能★★★★☆☆☆☆☆☆高清能力★★★★★★★★☆☆推荐指数★★★☆☆☆☆☆☆☆代表机型:乐天派GPad701、智器V系列,酷比U6,山寨平板②盈方微IMAPX200图为:盈方微IMAPX200盈方微IMAPX200方案采用ARM11核心,基于65nm制作工艺,频率达到了1GHz。
搭配256MB DDR2内存。
该方案支持Android 2.1系统。
视频性能:盈方微IMAPX200拥有独立的On2 Hantro 8190视频子系统,该系统基于硬解解码方式,可支持RV,H.264,VC-1,H.263,MPEG4,VP6等视频格式,最高达到1080P。
3D性能:盈方微IMAPX200拥有―VIVANTE GC600‖3D加速渲染器,该渲染器采用统一的IMR渲染架构,支持OPENGL ES2.0/1.1、OPENVG。
小结:看到上面的图片,细心的读者可能会问:图片中芯片上刻着的―Zenithink‖是什么?它和盈方微有什么关系呢?此事所来话长,笔者无法判定谁是谁非,只能借用一下网上流传的说法:―Zenithink‖就是传说中的卓尼斯,卓尼斯是一家以开发WIN CE微型上网本为主的公司,该公司并不具有生产芯片的能力,于是购买上海盈方微IMAPX200系列主控,REMARK上自己的―Zenithink‖标志,进而生产出平板产品放入市场销售。
也就是说,卓尼斯ZT-180方案的真正面目是盈方微IMAPX200方案。
盈方微IMAPX200产品上市时间较晚,系统驱动还不是很完善。
在播放1080P高清视频时会有掉帧现象。
另外,盈方微IMAPX200整体功耗偏大,散热效果较为一般。
图为:高通Snapdragon QSD8250Snapdragon QSD8250芯片组采用1GHz Scorpion核心,基于65nm制作工艺,搭配256/512M m DDR内存,支持Android 2.1操作系统。
视频性能:Snapdragon QSD8250拥有独立的视频子系统:高通QDSP6000。
支持720P H.264视频,实际应用中只有480P H.264流畅,通过软件解码能勉强支持480P多格式流畅。
3D性能:Snapdragon QSD8250拥有―Adreno 200(AMD Z430)‖3D加速渲染器,该渲染器采用统一的IMR渲染架构,支持OPENGL ES2.0/1.1,OPENVG。
小结:高通Snapdragon QSD8250是最早面世的1GHz芯片之一,性能较为强劲,系统非常流畅,浏览网页等应用完全不在话下。
该芯片集成的Adreno 200并不是很强大,不过在游戏方面表现还算不错。
视频方面,高通Snapdragon QSD8250表现不是很出色,最高支持到720P,但实际只能保证480P流畅,不过当遇到高码率的片段时依然会出现掉帧甚至卡顿现象。
另外,高通的芯片掌握在自家手中,专利费较贵,因此使用该方案的产品价格也不算便宜。
理论3D性能测试:三角形生产率:22M像素填充率:133M运算性能★★★★★★☆☆☆☆高清能力★★★★☆☆☆☆☆☆推荐指数★★★★☆☆☆☆☆☆代表机型:戴尔Mini 5(Streak)二、Cortex-A8核心:ARM Cortex-A8处理器是第一款基于ARMv7架构的应用处理器。
Cortex-A8处理器的速率可以在600MHz到超过1GHz的范围内调节,性能大概是同频率ARM11的2-3倍。
Cortex-A8标配Neon单元,通过SIMD指令集大大加强浮点性能,可以实现不少DSP的功能。
相对高昂的授权费用和较大的核心面积,使得Cortex-A8 SOC的成本相对较高,作为定位中高端的产品出现。
图为:ARM Cortex-A8处理器架构图德州仪器OMAP3430/3530同样是一款经典的处理器芯片,在OMAP3430超频至800MHz 时能达到1GHz的Snapdragon QSD8250的水平(TI官方测试得分)。
不过同频下它比Snapdragon要耗电,1GHz的Snapdragon的Scorpion核心耗电与600MHz的TI Cortex-A8接近。
总体来说各有所长各有所短。
理论3D性能测试:三角形生产率:14M像素填充率:190M运算性能★★★★★☆☆☆☆☆高清能力★★★★☆☆☆☆☆☆推荐指数★★★★☆☆☆☆☆☆代表机型:爱可视5②德州仪器OMAP3630/3640图为:德州仪器OMAP3630德州仪器OMAP3630/3640同样采用A8核心,基于45nm制作工艺,频率达到了1GHz–1.2GHz,搭配256M DDR2内存,支持Android 2.1以上操作系统。
视频性能:与OMAP3430/3530相同,德州仪器OMAP3630/3640依然采用了基于C64x+ DSP的IVA2+视频子系统,频率为430mHz。
DSP C64x+表现较为强劲,不过只有爱可视对它进行了进一步开发,表现还算不错,勉强支持720P。
对于其他厂商,只能像高通的QSD8250一样,通过软件解码并配合处理器超频以后,能够勉强支持多格式480P视频流畅播放,高码率时依然会有掉帧和卡顿现象。
3D性能:德州仪器OMAP3630/3640搭载―PowerVR SGX530‖3D加速渲染器,该渲染器采用统一的TBR渲染架构,支持OPENGL ES2.0/1.1,OPENVG。
