自制防静电手环测试仪

编号AL-RD-Ⅲ-004主题HAKKO498静电手环测试仪操作指导页数共2页1.目的：适用所有静电手环测试仪的操作方法。

2.0 功能概述规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。

3.0 操作说明3.1 仪器安装3.1.1 打开测试仪后面纪的电池盒，装入9V 电池，盖好外壳。

3.1.2 将测试连接线插入仪器插孔中，用手按下金属圆盘检查是否已安装好，若安装好指示灯亮（HIGH）红灯并发出“嘀”声音讯号。

3.2 测试方法3.2.1 固定测试3.2.1.1 在确保静电手环测试仪的通电情况下，先佩戴好静电手环，手腕带内金属片须紧贴着手皮肤，再将静电手环的鄂鱼夹与测试仪的连接线相连，最后按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图1）。

图13.2.2 移动测试（工作时的测试方法）3.2.2.1 在确保静电手环测试仪的通电情况下，且在工作期间测试，先将静电手环测试仪夹于静电接地线上或静电手环的鄂鱼夹上，再通知被测试人员按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图2）。

图23.3 测试判定3.3.1 当测试仪上的绿色“PASS 或GOOD”灯亮时表示静电手环OK；当红色“LOW”或者“HIGH”灯亮，且听到蜂鸣器“嘀“的声音讯号，在确定静电手环与仪器连接OK 的情况下说明该静电手环已NG，需要及时更换静电环，并重新测试直至更换并测试OK 为止，最后将测试结果记录于《防静电手环点检表》中。

3.4 静电手环测试仪功能确认3.4.1 静电手环功能确认3.4.1.1 用一个OK 的静电手环样本按标准测试方法确认（如图3），若绿色PASS 或GOOD 灯亮表示此仪器功能正常；若红色LOW\ HIGH 灯亮表示此仪器功能不正常，需停止使用并处理。

3.4.1.2 用一个NG 的静电手环样本按标准测试方法确认（如图4），若红色LOW\ HIGH 灯亮表示此仪器功能正常；若绿色PASS 灯亮表示此仪器功能不正常，需停止使用并处理。

1. 目的：定义防静电手环来料和定期抽检，从而保证防静电手环对ESD防护的有效性。

2. 适用范围：来料和生产区域内使用中的所有防静电手环。

3. 定义无4. 权责：4.1采购部在有新手腕带到货时，需要通知QA进行ESD相关检测；4.2品质部ESD人员负责防静电手环测量检验工作。

5.工作程序5.1 防静电手腕带来料检验方法5.1.1 抽样频度：来料/次5.1.2 抽样数量：来料数量的20%(Min 5pcs, Max 50pcs)5.1.3 检验内容：接地线、腕带内/外表面电阻5.1.4 检验环境：室温5.1.5 检验设备：重锤式防静电测试仪5.1.6 检验过程5.1.6.1接地线测试方法：A 把配套的2条连接线分别插入测试搁架上的插口, 然后连接线另一端从点对点重锤电极上拔出；B将手腕带上的连接线拆开，拔出的连接线两个电极点分别点住接地线金属两端；（图1）C按下START按钮，开始测试，待LCD屏幕按顺序显示到电阻值时，记录数据；图15.1.6.2 腕带内表面测试方法A把配套的2条连接线分别插入测试搁架上的插口, 然后连接线另一端从点对点重锤电极上拔出；C将手腕带的连接线拆开，两侧电极放置在腕带内表面，点住两端，避开金属片；（图2）C按下START按钮，开始测试，待LCD屏幕按顺序显示到电阻值时，记录数据；图25.1.6.3 腕带内表面测试方法A 把配套的2条连接线分别插入测试搁架上的插口, 然后连接线另一端从点对点重锤电极上拔出；B 将手腕带的导线拆开，两侧电极放置在腕带外表面，点住两端，避开金属片；（图3）C按下START按钮，开始测试，待LCD屏幕按顺序显示到电阻值时，记录数据；图35.1.7 数据记录在《静电手环腕带检测记录表》。

5.2防静电手腕带日常检验方法5.2.1 抽样频度：1次/天5.2.2 抽样数量：100%5.2.3 检验环境：室温5.2.4 检验设备：人体综合测试仪或单体静电手环测试仪5.2.5 检测方法5.2.5.1戴上手腕带，把腕带的插头插进测试仪的插孔中(图4)；5.2.5.2 综合测试仪需把转换开关按在中间位置；5.2.5.3按下TEST按钮，等待2-3秒，“PASS”指示灯绿灯亮，则表示通过测试，腕带功能正常；5.2.5.4若“Fail Lo”或“Fail Hi”红色指示灯亮，表示没有通过测试，测试者需立即检查腕带是否插好等原因，若检查后还是同样现象，则报告组长确认后更换腕带。

名 称：
测试方法：无GOOD/好（绿色）
800KΩ≤R ＜≤9MΩ2）如果红色“LOW/低”灯亮起，须检查腕带接地线电阻，因为可能低于800KΩ，对人体有所影响。

3）如果红色“HIGH/高”灯亮起，须检查腕带是否扎紧手腕，并检查腕带接地线电阻，确保腕带未松脱测试仪接地线。

1、将一枚9V 干电池，置入测试仪背面之干电池槽内。

HIGH/高（红色）R ＞9MΩ无注意：使用约50，000次后，如果不发声，但绿色“好”灯仍亮起，要替换干电池。

LOW/低（红色）
R ＜800KΩ2、将接地线插头插入测试仪上端的接地线插座内。

3、将腕带扎紧手腕。

4、接地线连接腕带。

有静电手环测试仪（SYSTEM TESTER ）标准依据指示
声响5、手按测试仪板座（如图所示）
1）如果绿色“GOOD/好”灯亮起，表示接地系统良好。

防静电手腕带测试仪使用方法及判定。

制作静电测试仪心得
静电具有电压高电量少,电荷分布在导体表面且按曲率分布等特点.电压高,就容易漏电,电量少,一漏就光.电荷按曲率分布在导体表面就极易形成尖端放电.所以决定静电实验成败的关键是解决绝缘部分的绝缘问题.防止漏电和尖端放电.另外,实验的成败还与实验环境的好坏,实验操作人员的技能技巧等因素有关.要做好静电实验,必须做好以下几个方面的工作.1.绝缘材料及导体部件的选择和维护为防止漏电,该绝缘的部分,如验电器的绝缘塞,各种导体的绝缘支架都应选用绝缘性能好的材料.通过实验检验,聚苯乙烯,聚氯乙烯,泡沫等塑料,石蜡,有机玻璃均是很好的绝缘材料.其中,石蜡,泡沫塑料更是取材方便,容易加工.石蜡对水是不浸润的,有很好的防潮性能.但是,各种材料的绝缘性能不是一成不变的,表面的汗渍,油污,灰尘,水汽都会使绝缘性能变坏.
因此,必须保证表面的清洁和干燥,平时不用时应用纸或塑料袋将绝缘部分罩住,手不拿绝缘部分.如果塑料和有机玻璃表面油污了,就用酒精擦洗后吹干,石蜡和塑料泡沫表面脏了就用小刀将其表面削去一层.导体部件若是金属,要求表面平整,没有尖端和棱角,有镀层的表面要防止镀层脱落.翅起或脱落处生锈或沾附灰尘易尖端放电.另外,静电实验中一般的纸可作为导体,我们实验室中许多静电仪器皆。

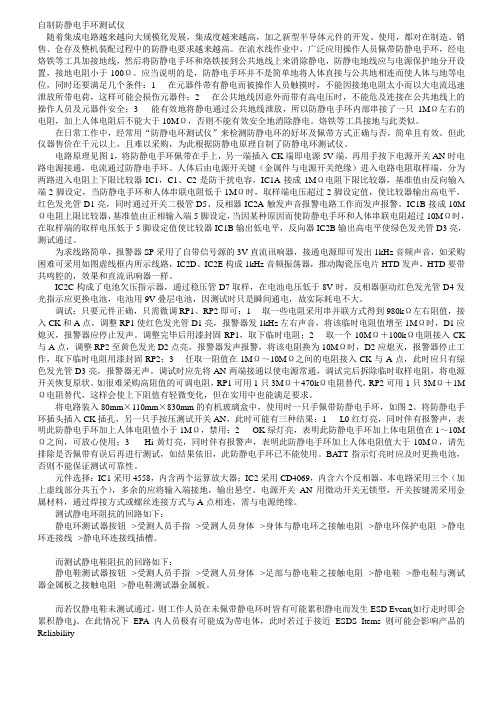

自制防静电手环测试仪随着集成电路越来越向大规模化发展，集成度越来越高，加之新型半导体元件的开发、使用，都对在制造、销售、仓存及整机装配过程中的防静电要求越来越高。

在流水线作业中，广泛应用操作人员佩带防静电手环，经电烙铁等工具加接地线，然后将防静电手环和烙铁接到公共地线上来消除静电，防静电地线应与电源保护地分开设置，接地电阻小于100Ω。

应当说明的是，防静电手环并不是简单地将人体直接与公共地相连而使人体与地等电位，同时还要满足几个条件：1 在元器件带有静电而被操作人员触摸时，不能因接地电阻太小而以大电流迅速泄放所带电荷，这样可能会损伤元器件；2 在公共地线因意外而带有高电压时，不能危及连接在公共地线上的操作人员及元器件安全；3 能有效地将静电通过公共地线泄放，所以防静电手环内部串接了一只1MΩ左右的电阻，加上人体电阻后不能大于10MΩ，否则不能有效安全地消除静电。

烙铁等工具接地与此类似。

在日常工作中，经常用“防静电环测试仪”来检测防静电环的好坏及佩带方式正确与否，简单且有效。

但此仪器售价在千元以上，且难以采购，为此根据防静电原理自制了防静电环测试仪。

电路原理见图1，将防静电手环佩带在手上，另一端插入CK端即电源5V端，再用手按下电源开关AN时电路电源接通，电流通过防静电手环、人体后由电源开关键（金属件与电源开关绝缘）进入电路电阻取样端，分为两路进入电阻上下限比较器IC1，C1、C2是防干扰电容，IC1A接成1MΩ电阻下限比较器，基准值由反向输入端2脚设定，当防静电手环和人体串联电阻低于1MΩ时，取样端电压超过2脚设定值，使比较器输出高电平，红色发光管D1亮，同时通过开关二极管D5、反相器IC2A触发声音报警电路工作而发声报警。

IC1B接成10M Ω电阻上限比较器，基准值由正相输入端5脚设定，当因某种原因而使防静电手环和人体串联电阻超过10MΩ时，在取样端的取样电压低于5脚设定值使比较器IC1B输出低电平，反向器IC2B输出高电平使绿色发光管D3亮，测试通过。

防静电手腕带测试仪操作说明：1 在背面电池盒内插入9V电池。

2 在顶部地线插孔插入地线插头。

3 把手腕带稳固的系在你的手腕上。

4 把手腕带和地线连接。

5 把带有手腕带的手轻放在测试仪前面的铁片上，这个时候，有三种情况：1）如果绿“GOOD”灯亮并且听得到发信号的声音，表明系统安全而且手腕带情况正常。

2）如果红“LOW”灯亮，必须检查手腕带地线电阻，如果电阻低于800KΩ，这种特殊情形可能与身体的接触点有关。

3）如果红“HIGH”灯亮，首先检查手腕带证实稳固的连接在手腕上。

然后，检查手腕带地线电阻，如果电阻高于9MΩ反作用力将使得测试不成功。

范围：LOW（红灯）R＜800KΩGOOD（绿灯）800KΩ≤R≤9MΩHIGH（红灯）R＞9MΩ电池：9V注：电阻电差适合下限：800kΩ+10%0%电阻电差适合上限：9MΩ+10%0%警告：多次测试操作后，如果不再听得见信号声音，但绿灯“GOOD”灯仍亮，必须换掉电池。

防静电手腕测试仪的原理及简单校准方法符晓明/江苏省计量测试技术研究所1概述防静电手腕测试仪（以下简称测试仪)是测试防静电腕带与人体是否接触良好可靠的测试仪器。

具体方法是：戴好防静电腕带，把腕带上的香蕉插头插入测孔中，然后手按压金属帽，内部开启，工作电源接通；同时，人体接触金属帽，金属帽及接地形成检测回路。

若把人体电阻、接触电阻及腕带内部电阻之和设为R的话，其技术指标为：R＜800kΩ，Low灯亮；800kΩ≤R≤9MΩ，Good灯亮；R＞9MΩ，High灯亮。

准确度为±10%。

2原理测试仪（以下以498型号为例)电路图如下：若：R＜800kΩ，则IC1A：V2＜V3→V1=“1”电平，即IC10：V13＞V12→V14 =“0”电平，于是：低电阻指示红灯“Low”亮，此时IC1B：V5＜V6→V7=“1”电平，“High”灯灭，同时IC1C：V10＜V9→V8=“l”电平，“Good”灯灭，且无呜叫。

静电手带测试仪使用说明1.了解静电手带测试仪的组成和原理：静电手带测试仪由测试仪主机、静电手带和接地线组成。

主机通常包括一个显示屏和一些按键，用于显示和设置测试参数。

静电手带通常由导电材料制成，可以固定在手腕上，并与主机连接。

接地线用于将主机和地面连接起来，确保测试的准确性。

2.准备工作：将静电手带测试仪主机放置在一个稳定的工作台上，确保其与周围环境保持一定的距离，并将接地线连接到主机上的接地端口。

将静电手带固定在手腕上，并确保与主机的连接处没有松动。

3.设置测试参数：使用主机上的按键，可以设置测试带宽、测试时间和警报阈值等参数。

测试带宽是指测试仪对静电电荷的检测范围，通常可选择30KV、50KV等不同的选项。

测试时间是指测试仪对静电电荷进行测量的时间，通常可选择1秒、5秒等不同的选项。

警报阈值是指当静电电荷超出设定的范围时，主机将会发出警报提示。

4.进行测试：将手腕上的静电手带与静电手带测试仪主机连接，并确保连接牢固。

将另一端的接地线连接到接地线上，并确保接地稳固。

开始测试时，按下主机上的开始按钮，主机将会开始测量静电电荷。

在测试过程中，保持手腕放置在静电手带上，并保持姿势不动，以确保测试结果的准确性。

在测试完成后，主机将会显示测试结果，并发出相应的警报提示。

5.分析测试结果：根据主机上显示的测试结果，可以判断静电电荷是否处于安全范围内。

如果测试结果超出设定的警报阈值，主机将会发出警报声，并显示相应的警告信息。

此时，应立即停止工作，并采取相应的措施以降低静电电荷，例如更换静电手带、加强接地措施等。

6.保养和维护：使用静电手带测试仪后，应及时清洁和保养设备，以确保其正常运行和长久的使用寿命。

定期检查连接线和接地线是否完好，并确保无损坏。

定期校准测试仪，以确保测试结果的准确性。

在使用过程中，应遵循操作说明，避免操作错误导致设备损坏。

总结：静电手带测试仪是一个重要的工具，在保证工作环境安全的同时，也提高了生产效率。

深圳市小超人通讯科技有限公司
防静电手腕测试方法
一.测试前准备
1. 将HAKO 498型测试仪装上电池。

2. 把HAKO 498型测试仪探头接在固定盒A、B柱上。

二.测试防静电手腕方法
1.将防静电手腕的鳄鱼夹夹在测试仪器A柱或B柱上。

2.把防静电手腕戴在手腕处,要求防过敏不锈钢片紧贴皮肤面。

3.用手压下测试仪上面标有“PRESS HERE”字样的圆形不锈钢盘。

4.根据仪器三个LED灯的指示来判断防静电手腕是否有效，当“HIGH”灯亮，表示静电高,并且没有得到释放,可判定防静电手腕已经失效,不能再使用;当“LOW”灯亮,表示有较低的静电电压存在,该防静电手腕存在内阻过大或皮肤表面接触部分不充分或金属夹氧化现象,同样不可用;当“GOOD”绿灯亮时,表示静电手腕有效，可正常使用。

图示：
静电电压低 正常 静电电压高
A柱 B柱
三.对于失效防静电手腕的处理
当测试出现“HIGH”灯或“LOW”灯时,需及时更换防静电手腕,已经失效的防静电手腕必须先停用,再送修或报废。

更换新的防静电手腕,同样需测试合格后才能使用。

四、测试记录
测试防静电手腕每天测试三次,每次测试结果均需记录在《静电环测试记录表》中。

当防静电手腕不使用时无需测试。
