静电手环测试SOP - 副本

一、范围:凡本厂所有静电环测试作业均适用.
二、内容:
2-1投入物料:无
2-2使用设备: 静电环测试仪﹑静电环
2-3作业内容:
2-3-1测试者将静电环戴于手腕﹐且金属片与皮肤完全接触后扣紧.
2-3-2测试时﹐测试者先将静电环与腕带接触端扣好﹐然后把静电环之鳄鱼夹夹于静电环测试仪之输出线连接(如图1).
2-3-3测试者将其戴静电环之手掌与测试仪之圆金属面接触﹐测试仪上三个LED 灯会亮起其中一个﹐若中间绿色(GOOD)LED 灯亮且有蜂鸣声﹐则为合格（如图2）﹐若两边之红色(LOW 和HIGH)LED 灯任意一个亮﹐则为不合格（如图3）.
绿色灯亮OK 红色灯亮NG 图1 图2 图3
2-3-4若测试不合格﹐测试者先检查静电带与手腕之松紧度及静电环与测试仪输出线连接是否良好﹐第二次测试仍不合格则立即更换静电环﹐再进行测试﹐直到绿色(GOOD)LED 灯亮为止.
2-3-5测试合格﹐测试者将测试结果及日期填入《静电环测试记录表》内.
四、注意事项:
4-1测试时﹐触摸测试仪之圆金属面的手掌部位不能有手套或其它绝缘物﹐以免接触不良造成误判. 4-2戴好静电环且测试合格后方可作业.
4-3静电手环的宽松带需戴在手腕上且金属片与皮肤完全接触并拉紧，不可戴在手套或衣服上。

五、相关檔: 无
六、使用窗体:
6-1静电环测试记录表 测试仪金属面
测试
仪输
出线
与静
电环
连接。

【工程概要】监视手腕带是否戴好，监测静电手环是否损坏【目的】保护电子产品免受静电损坏，提升产品良率及品质质量的可靠性【静电及危害】1.物体表面带正电荷，另一个物体表面带负电荷，存在于两个物体间的静电电荷叫静电2.两个物体接触时会产生静电放电，发生迅移的电荷转移，就会电坏产品【测试前准备】测试器、静电环、圆珠笔【静电环结构】导电松紧带、活动按扣、弹簧软线、保护电阻及夹头【测试步骤】1.戴静电环（图一）(图二)（图三）要求:戴在左手手腕位置并且静电环的腕带应拉紧，以保证金属部分要求与皮肤充分接触!以便于良好导电.备注：1.静电环金属部分要与手心方向的手腕上的皮肤充分接触；(图三)2.静电手环不可松松垮垮，不可隔着静电服。

（图一）（图二）2.连接静电环（图三）左手持静电环金属夹右手持静电测试仪金属夹连接好OK!以便于静电环与静电测试仪导通.3.测试静电环准备（图四）方法:将戴好静环的左手贴合静电环测试仪感应区!4.测试静电环（图五）方法:做好第三步工作之后手压下测试仪感应区.绿灯亮(GOOD)为正常并且伴有响声;红灯亮(HIGH)为不正常属开路状态;红灯亮(LOW)为不正常属短路状态.5.测试O K,签名（图六）方法:在显示绿灯亮,表示静电环完全OK,在签名册上找自己的姓名位置打:√.错误戴法错误戴法正确戴法图一图二图三图四图四图五图六【注意事项】1.有限接地手腕，使用时腕带与皮肤必须接触，并且确保接地线是否接地2.夹头必须夹住地线除皮金属上3.定时测量，必须带正确，不能隔着衣服4.测量时路灯必须亮起为O K【备注】1.静电环如果出现异常情况,须第一时间知会拉长更换。

2. 测试仪引线必须放置在指定位置。

3. 测试时不能粗暴作业,须轻拿轻放。

4. 未做静电测试上班者处以5元/次罚款。

5. 损坏仪器者照价赔偿。

6. 静电环的作用是与接地地线相接让人体多于静电电荷通过电阻进行静电放电。

东莞东海龙环保科技有限公司文件编号ESD-WI-PD-029版 本防静电手环测试指导书页 次 1/一、目的：规定防静电设施的合理使用与维护，确保防静电措施的有效实施。

二、使用范围：本规定适应于公司使用静电手环工位。

3、职责和权限1、生产部负责本部门使用静电手环工位的测试、记录；2、品质部IQC 负责测试来料检验工位的静电手环3、品质部IPQC 负责生产线静电手环测试的抽查4、工程部负责测试维修岗位的静电手环三、作业程序1、测试时间：使用静电手环工位每天(早/中/晚)上班前检测一次。

2、测试方法与步骤2.1首先检查静电测试仪是否装好电池，再将接地连接线一端插入测试仪接线插孔内，另一端夹在静电接地线露铜部位上，确认接地良好后开始检测（图一）。

2.2被测人将静电手环戴在手腕处，不能松，静电手环金属部分应贴紧手腕皮肤（具体戴在左、右手根据操作需要决定），将另一端接地夹夹在静电接地线露铜部位，并确认接触良好（图二）。

2.3. 被测人将戴好静电手环的手指按压测试仪金属部位（图三）。

如有报警峰鸣声且绿灯亮（GOOD ）证明接地良好，静电手环可正常使用；如：左边红灯（LOW ）亮表示连接线不通，表示腕带线电阻小于800KΩ静电测试仪及被测人的静电手环是否连接和接地良好后；右边红灯亮（HIGH ）表示静电偏高，若手腕带未松脱接地线，说明接地电阻大于9.9MΩ，超出防静电电阻规定的1M-10M的范围，有可能是静电手环失效或损坏，应予以更换或维修（如有怀疑可检查静电手环是否已戴好或接地是否良好再测出现异常时，必须排除异常重新测试，（图四）OK后使用。

四、测试记录4.1.各部门分别指定专人测试，并将测试结果如实记录在《静电环测试记录表》中(图五)4.2.工位名称按标准作业指导书所编工艺顺序从前到后排列的‘工位名称’填写（没有作业指导书的工位按岗位名称填写）批准审核制订东莞东海龙环保科技有限公司文件编号ESD-WI-PD-029版 本防静电手环测试指导书页次 2/24.3.检查结果正常用“√”表示、检查结果不正常用“×”表示、更换静电手环“O”表示。

编写： 编号：EGW100012 复核： 版本：0 批准： 页数：1 OF 1 日期：DEC/9/2001 MEC 工作指引 静电手环测试工作指引
1． 目的
为了保证静电手环使用性能的可靠性，提高工作效率和确保产品质量稳定。

2． 适用范围
所有接触到COB 和IC 的作业人员。

3． 职责
各使用部门负责人：负责各自管辖人员静电手环测试，记录和管理。

4． 内容
4．1 静电手环测试：
① 静电手环系统测试仪装上电池接通电源。

② 将被检测静电手环插头插入静电手环系统测试仪插座上。

③ 将被检测静电手环戴在手腕上。

④ 用手按下静电手环感应触摸开关。

⑤ 静电手环系统测试仪绿色指示灯（GOOD ）亮，证明被检测静电手环为OK ，方可
使用。

⑥ 静电手环系统测试仪红色两指示灯（Low 、 High ）亮，证明被检测静电手环为不
OK ，不能使用。

4．2 静电手环使用范围
① 邦定部/SMT 部所有接触COB 的操作人员。

② 生产部所有接触COB 和IC 的操作人员。

③ QC 部所有接触COB 和IC 的质检人员。

④ 仓管部所有接触COB 和IC 的作业人员。

⑤ 工程部生产工程接触COB 和IC 的分析技术人员和样办作业人员。

4．3 静电手环使用有效时间
① 静电手环使用有效时间为每天一次。

② 静电手环在有效时间内使用。

项目图
Item 1上班前用手抹放电杆首2再确认静电手环戴在人3取校正OK之静电手环测4
对静电手环进行测试：仪是否为OK 品 )A:将测试仪器线夹子夹B: 用非戴静电手环之并检测其结
果 1)检测时
“GOOD”绿 2)检测时“HIGH”红
环与地线电阻阻5
把测试结果记录于<静
注意事项(NOTICE)1、手腕
必须与2、静电环测试3、测试后必须4、更换新的静5、当测试过程使用工具
(TOOLS)&
修静电测
试仪订<静电环测试记
记录
3)检测时“LOW”红色显示灯亮 表示该静电环不符合规格，并检验静电制订、修订日期
修订版本制定修订内容制表者
Prepared By 核准者
Approved By 1
名称
MODEL
标准工时
Standard Time
作业内容
CONTENTS OF OPERATION
防静电手环测试仪
彭 杰
深圳市金大智能创新科技有限公司
标准作业指导书(STANDARD OPERATION PROCEDURE)
操作名称
Operation 站别Statiol 静电手环测试
1次/班
确认者
Checked By 文件版本
File Rev
1
首次导入
綠色ESD 靜電線
測試儀器線
靜電手環
接地線
靜電手環
ATTENTION
SENSITIVE DEVICES
OBSERVE PRECAUTIONS
ELECTROSTATI
FOR HANDLING。

防静电手腕带检测规范1目的保证防静电手腕带有效工作。

2范围所有防静电手环3参考文件阻抗测试仪操作指导书4程序4.1检测环境温度：15℃~30℃湿度：30% ~70%4.2检测设备静电测量仪(型号：41201-19250)4.3检验方法4.3.1将手环带在手上，手环内的铁片紧贴皮肤。

4.3.2将静电手环插头插至静电环测试器插口中.4.3.3脚踏于地板上.4.3.4按下静电测试按钮.4.4判别方法（信号灯显示）A．FAIL HI (红):阻抗值太高,容易聚集静电.B．PASS (绿) :阻抗值未超过规格C．FAIL LO (红) :阻抗值太低,仪器可能有故障.4.5静电失效可能原因与后续处理方法：4.6记录测量结果。

4.7检验值范围<3.5x107Ω4.8检测频率4.8.1新购：IQC针对每批次来料包数抽样检验5%，4.8.2日常检验：工作前检测4.8.3抽样检验：每周抽样检验20个。

（生产线员工使用中的）静电手环、工鞋测试记录月／年部门班次姓名日期审核人手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋手环工鞋123456789101112131415161718192021222324252627282930备注：1.合格打“√”，不合格打“×”，休息打“O ”，不需测试打“/”2.每班指派专人进行审核。

一、目的：
指导防静电手环使用者正确使用防静电手环及测试防静电手环。

二、使用范围：
公司内部使用防静电手环的人员。

三、工具/设备:
静电测试仪
四、操作步骤:
1、防静电手环的佩戴：
１.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的;
１.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示:
错误的佩戴正确的佩戴
(×）(√) 手环不能戴在衣服的外面手环应良好接触人体皮肤
1.3 防静电手环佩戴完毕后,将连接线的鳄鱼夹夹到大地地线上，如下图所示：
错误的接地方式正确的接地方式
（×) (√)
鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线
2、防静电手环的测试：
2．１将手环接地线与测试仪接地线连接或接于同一地线上,连接如下图所示:。

二、操作
1
2
3
4
记录结果
作业员将静电手环测试结果记录在静电环测试记录表中，测试OK 划“√”，NG 划“×”，测试NG 需向领班确认静电手环是否OK,无效静电环则要求更换,如为误测则重复上述步骤直到测试OK 为止。

三、注意事项
1.作业人员每天上班作业前需对静电手环用静电环测试仪(图一)进行测试；
2.IPQC 须不定时抽查作业人员之静电手环测试状况及测试记录；
3.发现有不合格静电手环要立即进行更换。

一、操作流程
静电手环与与手接触良好作业人员将有线静电环戴于手腕并且最少有三点接触皮肤及松紧适中(图二)；
静电手环与测试仪接好用静电测试仪之锷鱼夹夹住静电手环另一端插头(图三)或用静电环插头插入静电测试仪插座孔内(图四)；
防静电手环测试作业指导书
XX 电子科技有限公司
测试（手按“PRESS HERE”键）用任一手掌按住“PRESS HERE”键，静电测试仪“LOW”灯(红色)亮或“HIGH”灯(红色)亮表示测试之静电环NG ，“GOOD”灯(绿色)亮表示测试之静电环为OK(图五、图六)；
四、相关图片
文件编号XX-QPA-ENG014制订日期2018/5/1文件版本
A/01
页 码
第1页，共1页
图一
图二图五
图三
LOW
GOOD
HIGH
PRESS HERE
图四
图六
N
OK
NG。

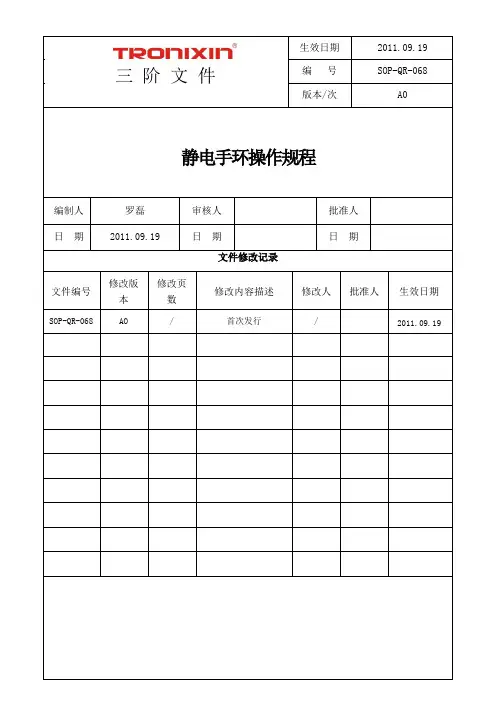

三阶文件生效日期2011.09.19编号SOP-QR-068 版本/次A0静电手环操作规程编制人罗磊审核人批准人日期2011.09.19 日期日期文件修改记录文件编号修改版本修改页数修改内容描述修改人批准人生效日期SOP-QR-068 AO / 首次发行/ 2011.09.19静电手环操作规程版本/次A01.目的：为了使操作者正确操作设备，以确保人身安全、设备的正常性能和测试结果的准确性。

2.0适用范围：适用于我司静电手环仪操作.3.0工作环境：室温：25℃±3℃最大相对湿度：65%4.0操作方法：4.1将接地线插头,插入测试仪上端的接地线插座内;4.2将腕带扎紧手腕；接地线连接腕带；4.3将手按测试仪板座，此时LED指示灯亮起,并听到蜂鸣器声音.1）如果绿色”GOOOD“灯亮时,表示连接系统良好.2）如果红色”LOW”灯亮时,须检查腕带接地连接电阻,因为可能低于800千欧姆,对人体有所影响.3）如果红色”HIGH”灯亮时,须检查腕带是否扎紧手腕,并检查腕带接地电阻，确保腕带未松脱测试仪接地线.4.4测试操作图：①.正确戴静电手环,有金属的一端在手腕的上面，静电环的松紧要适中不能松。

②.静电环的鳄鱼夹与测试仪点检鳄鱼夹连接在一起.静电手环操作规程版本/次A0③.按压测试仪金属触片,中间”GOOD”亮且报警良好,两边”LOW“”high”红色亮且无报警时，说明不良.5、设备保养：5.1 未工作时，把测试仪内部电池取出，延续测试仪使用寿命；5.2 测试仪未工作时保存得当，避免重物锤击，高处跌落；5.3静电手环手链在室温：25℃±3℃；最大相对湿度：65%保存，避免手链发生表面化学反应，造成仪器损坏。

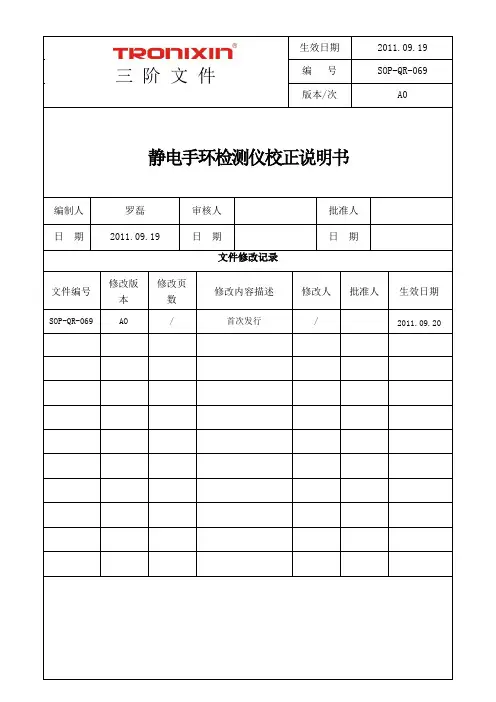

三阶文件生效日期2011.09.19编号SOP-QR-069 版本/次A0静电手环检测仪校正说明书编制人罗磊审核人批准人日期2011.09.19 日期日期文件修改记录文件编号修改版本修改页数修改内容描述修改人批准人生效日期SOP-QR-069 AO / 首次发行/ 2011.09.20编号SOP-QR-069页次1/1静电手环检测仪校正说明书版本/次A01．0 目的对静电手环检测仪内部校准，确保其准确度和适用性保持完好。

2．0 适用范围适用于静电手环检测仪的内部核准。

3．0 责任校正工作之执行，由品保部委外培训并取得资格之人员执行之。

4．0 参考文件原厂商提供之产品使用说明。

5．0 校正标准件与辅助工具外校高、低电阻箱。

6．0校验步骤6．1 检查静电手环检测仪测量接触面、接入口是否平整、干净、无污渍、锈迹。

6．2 检查静电手环检测仪电源、指示灯、“蜂鸣声”是否正常。

6．3 使用标准电阻检验，在手环连接孔与仪器的手指按钮之间接入不同大小的电阻，看能否正常亮指示灯与发出“蜂鸣声”。

6．4 各指示灯亮标准：“LOW”红灯亮表示电阻<800KΩ；“GOOD”绿灯亮表示电阻≤800KΩ，且≤9MΩ；“NIGH”红灯亮表示电阻>9MΩ。

如果电阻值在额定范围且向对应指示灯点亮则表示校验OK。

6. 5 如电阻值在额定范围且向对应指示灯不能点亮则校验NG，需送外维修。

7．0 校准周期外校一年一次，内校每半年一次。

8．0 注意事项8．1 应于静电手环检测仪适当位置贴上校正标签。

8．2 校正结果如为暂停使用，应于静电手环检测仪上贴标签并通知使用单位知晓。

8．3 校正结果应填写于校正记录表内。

8．4 送修完成之静电手环检测仪应再实施校正，确定允收后才可发放使用。

9．0 附件仪器校验记录表（QR-091A）。

1、目的
规范防静电手环的使用，保证防静电手环可以安全有效的工作，
2、适用范围
适用于防静电手环的性能检测。

3、职责
质量管理部：负责对生产及检验辅助设备进行定期性能检测，如有不合格及时处理并更换。

质量负责人：负责防静电手环失效时处置的批准。

当发现功能检测结果不能满足规定要求时，追溯同批次使用中的手环，对其全部重新检测。

4、周期、频次
防静电手环应在每次使用前及使用后进行性能检测（如超出半年仍未使用则亦需对其进行性能检测）。

5、检查方法
5.1 外观检查：
查看防静电手环是否有破损，断裂以及接地扣处存在生锈等现象;
5.2 性能测试：
5.2.1 在测试仪的电池槽内放入9V电池。

5.2.2 插入香蕉夹以便使测试仪连接到地线夹。

5.2.3 戴上手腕带，需紧贴着手腕。

5.2.4 把地线接到手腕上。

5.2.5 按下仪器正面的测试板（如下图），可看到发光二极管显示灯亮和听到声音讯号。

5.2.6 若看到绿色“GOOD”灯亮，则接地系统安全，有声音讯号提示。

5.2.7 若红色“LOW”灯亮，需检查手腕带与地线的电阻，当小于800千欧，这样会对人体有影响。

5.2.8 若红色“HIGH”灯亮，请检查手腕带是否在手腕上戴紧，再检查手腕带与地线的电阻，确保地线无断裂。

测试板LOW灯GOOD灯HIGH灯
防静电手环性能检测记录表
年_____月编号:F-P14-06-FJDSH。

序号
1、
1、2、
2、2.1、
2.2、
3、3、
3.1、
3.2、
4
5
6
7
8将静电手环带地线与静电测试仪地线相连接；用手按下静电测试仪按钮，绿灯点亮并发出蜂鸣声为OK ，红灯点亮没有发声则为NO 。

设备型号
名称 防 静 电 测 试 操 作 规 程有绳静电手环测试：无绳静电手环测试：用一导线连接于无绳手环地线和测试仪地线之间；步骤同上述2.2项.确定静电手环地线与安全地线相接良好，无松动现象。

检验目的：检验防静电手腕带是否可以正常使用。

测试工具：静电手环测试仪。

适用范围：适用于本公司相关作业人员防静电手环的检验。

深圳市华旭科技开发有限公司
设备操作规程
必须在上班打卡后进行测试，并填写测试记录。

操 作 步 骤戴上静电手环，须紧贴着手腕部位。

注 意 事 项作业时静电手环必须紧贴皮肤。

地线接地良好。

ÖÆ×÷ÉóºËÅú×¼。

1.目的：建立公司内部各项静电防护项目的测试规范，统一防静电测试方法与判定标准。

2.范围：适用于本公司静电防护项目的检测，如：接地系统、防静电地板（地垫）、防静电工作台（桌垫）、周转箱、包装袋、防静电手环、人体静电防护用品、离子风机、烙铁等辅助工具。

3.内容：3.1静电手环：3.1.1测试仪器：静电手环测试仪3.1.2测试方法：图1-1 静电手环测试示意图 3.1.2.1来料检验时进行抽样测试，并记录于《静电手环测试记录表》。

3.1.2.2静电手环由IQC 进行抽样测试。

3.1.2.3必须将腕带扣反面金属接触到手腕时，才能进行测试。

3.1.2.4测试时，腕带扣住一只手，另一端香蕉头插入测试器上的测试端子。

3.1.2.5测试者用手指按下导通器上金属键，看导通器上灯号显示，如图1-1：① 绿灯GOOD 亮－OK ，且BUZZER 长鸣。

② 黄灯LOW 、红灯HIGH 亮－失败，BUZZER 无声（需更换腕带或腕带线再测试）。

3.1.2.6且于测试中增加摆动手腕的动作，以确认是否有接触不良。

3.1.2.7测试中若发生有两个灯号同时亮时（绿、黄灯亮或绿、红灯亮），应更换新品或其他良品腕带（腕带或腕带线）再测。

（a ）若灯号显示正常，则确认腕带部份不良应更换。

（b ）若灯号依然显示两个灯亮，或者时好时坏，判定可能测试器为不良品，应立即通知组长处理，将该测试器重新校验或送修。

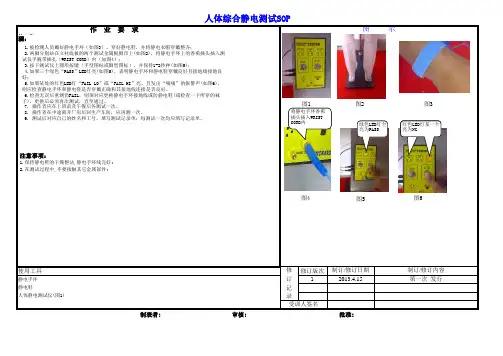

3.1.3测量频率：来料检验（抽样）3.1.4记录表单：《静电手环测试记录表》QC-BD-074静电手环测试仪黄灯、红灯亮NG 绿灯亮OK3.2人体综合电阻测量：3.2.1测试仪器：人体综合电阻测试仪3.2.2操作方法：3.2.2.1作业员需标准着装（静电帽、静电衣、静电鞋、静电手环等）（如图1-2）后，站立于人体综合测试仪上。

说明：头发压入防静电帽中；静电衣袖子不允许挽起；穿静电鞋时，光脚或穿纯棉袜，保证导通性。

如果工作岗位要戴防静电手套或者手指套的，也需穿戴完整。
