基于IP的网络化演播室通话系统设计

关于IFB 系统，也就是1摄像点位软件设置界面057实现单向通讯。

这里有一个特别注意的地方就是主持人系统并没有使用双向通话腰包BP4000而使用了单向。

这是由于主持人以及现场嘉宾工作环境的特殊性，我们统一为其配备咳嗽盒，这个特殊功能的盒子和主持人话筒相连通，当主持人有特殊通话需求的时候，通过控制咳嗽盒上的按键来实现与导播之间的交流。

咳嗽盒同样接入了通话矩阵当中，通过麦克采集声音信号，然后将声音通过咳嗽盒主机传递到数字矩阵，最后分2IFB325通话腰包3058要通话的时候，设备使用者可以自行选择开关，当需要通话的时候，只需要按下呼叫键即可开启（4）演播室通话逻辑图至此演播室内部所有的通话毕，导控室面板通过数字矩阵，经过DS12008二四线转换设备呼叫BP4000双向腰包，完成双向通讯。

通过IFB 分配器完成与配备IFB325有线单向腰包形成单向呼叫，通过无线通信基站TT16呼叫配备有无线TR16单向腰包的主持人，主持人通过咳嗽盒将声音送回给导控室面板，形成完整通话回路。

具体的通话逻辑如图6所示。

3. 导控室通话点位在日常的直播过程当中，不仅仅只有主持人和导播之间有通话的需求，在导控室多个工位之间同样有通话需求。

这里以N07为例，本次导控室的通话系统我们配备了两种通话面板，一种型号为KP4016的16键通话面板，另一种型号为KP5032的32键通话面板，这个面板可以实现更多点位的接入如图7所示。

首先，每个面板都可以通过前置话筒和前置扬声器实现收放声音，如果需要改变声音收放的模式，在面板界面就可以进行调整，例如当外部工作环境嘈杂或者鹅颈话筒损坏的时候，可以使用带有麦克的耳机来实现相应功能，这个功能也是对部分硬件设备做备份。

同时32键面板具备针对每一个点位进行声音大小的调节，每一个面板的使用者可以根据自身情况进行设置。

下面将针对每一个面板的点位设计进行介绍。

（1）导播点位在日常直播过程中，导播起（3）推稿等工作在演播室的点位由于工作内容的特殊性，我们在演播室内部也安排了一些辅助性工位，比如推稿，用来协助主持人控制提词器或者当主持人不方便使用的时候，全程推动提词器以协助完成整场节目的播出。

基于局域网内的IP网络电话系统设计
郑羽;王金海;常海峰
【期刊名称】《微型电脑应用》
【年(卷),期】2004(020)006
【摘要】IP网络电话系统是利用现有的计算机网络组成电话通信网络,实现电话用户音频数据流的高速传输及交换.本文研究的是基于局域网的IP网络电话系统,并对该系统的软件和硬件进行了详细的设计.
【总页数】3页(P19-21)
【作者】郑羽;王金海;常海峰
【作者单位】天津工业大学信息与通信工程学院,天津,300160;天津工业大学信息与通信工程学院,天津,300160;天津工业大学信息与通信工程学院,天津,300160【正文语种】中文
【中图分类】TP3
【相关文献】
1.基于计算机局域网系统的IP网络电话研究 [J], 蒋文胜;王强
2.基于局域网的IP网络电话的研究与实现 [J], 文燕
3.基于Java局域网内实时通信系统设计 [J], 李佳;毛岽博
4.用VC实现基于TCP/IP的局域网内点对点的大文件传输 [J], 梁敏;陈万军
5.基于VC++的局域网内主机监管系统设计 [J], 彭烨超;盛骥松;杨强强;盛志超因版权原因，仅展示原文概要，查看原文内容请购买。

1 设计目的传统电话网是以电路交换方式传输语音信号，它需要基本带宽为64Kb/s。

据统计，在正常通话情况下，大约只有40％时间为有声期，其余时间电路均为空占，网络带宽利用率不高。

随着计算机技术不断发展，尤其是互联网络不断完善，基于分组交换数据通信成为最重要通信方式。

而要在基于IP分组网络上传输语音，就必须对模拟语音信号进行特殊处理，使处理后信号可以适合在面向无连接分组网络上传输，这就是分组语音技术。

设计基于ARM7内核的IP电话，建立一个以Internet为基础的IP电话网络，以替代传统电话设备系统成为企业的目标。

2 设计要求根据设计要求分析系统功能，掌握设计中所涉及到的电话通信技术、语言传输技术，阐明设计原理，设计系统结构。

根据设计要求及已知参数进行需求分析，选择确定处理器型号、其他芯片型号，完成系统硬件电路设计，完成软件设计，使设计符合要求，可行性强。

3 设计内容3.1.1 IP电话原理从技术观点来看，我们认为m电话(或者VolP Voice over IP)的定义应是：在整个语音通信进程中，部分或全程采用分组交换技术，通过IP网络来进行的语音传输都称之为IP电话。

IP电话的本质特征在于语音分组交换技术。

分组交换技术是Intemet网络采用的体系结构，其核心是将要传输的数据报文分成长度较短且具有标准格式的分组，并采用存储转发传输机制，有效降低数据传输过程中的网络时延，满足数据传输和交换的要求111。

IP电话网络也采用这一技术，具有以下特点：(1)数据包排队传输产生的时延较小，基本满足话音通信的要求。

(2)路由共享，传输线路动态统计时分复用，资源利用率高。

(3)为不同传输速率、不同编码方式、不同同步方式、不同通信规程的用户之间提供了语音通信的环境。

(4)可靠性高。

采用分组技术，传输误码率降低；从源端到目的端存在多个路由，网络中某一节点发生问题时，分组可以自动选择另外路由，保持通信不会中断。

(5)经济性好。

本文介绍了苏州广电总台新大楼的全媒体交互演播室通话系统在全台IP 数字化通话系统下的实现方法，详细介绍了交互演播室中涉及到的多方复杂通话对于调音台以及数字音频矩阵设备上的配置。

数字通话 交互系统 系统设计演播室通话系统是栏目直播流程的重要保障。

导播与主持人/摄像师、导播与连线记者、主持人与连线记者的沟通，确保了一档直播栏目的流畅进行。

现代全媒体全景交互演播室更是对各方通话提出了更高的要求，本文论述了苏州广电总台在全台IP 数字化通话系统架构下的直播演播室复杂通话系统的设计理念与实现方法。

一 系统设计和安全性设计苏州现代传媒广场体量达到30万方，含4个直播演播室、6个录播演播室、600平米演播室、2000平米演播室、播出、总控及电台。

如果采用传统的通话系统，则需要为其建立一个独立而又庞大的网络，而且不利于后期的扩展和维护。

因此我们考虑充分利用已建立的光纤路由，建立一套基于IP 的通话系统，不仅可以解决传输距离的问题，而且基于IP 的网络架构可以使得系统更加灵活。

通话核心矩阵采用一台ADAM-M 中型通话矩阵，选配两块32路OMI 网络接口卡，共计64个音频通道，同时配置一台光纤交换通话点位都会安排一个固定IP 地址，在实际通话时，通过面板上对应通话点位的按钮，即可实现楼内任意两个通话点位的通话。

每个直播演播室系统配备两个TELEX 的KP4016数字演播室内部系统各工种的通话（技术、导播、主持人、摄像、连线记者）。

KP4016通过自身带有的光纤接口与总控光纤交换机相连，接入核心矩阵，从而实现与演播室内部与播控、总控、全媒体指挥中心、电台、及其他演播室的互通。

而面板自带的RJ45口则可连接演播室内部的N8000，实现内部通话的接入。

基于IP 数字化的全台网通话架构如图1。

KP4016数字通话面板提供了充足的通道数量，且各通道的音量大小独立可调，比模拟通话大杂烩的方式先进很多。

在每个直播系统中我们还配备了MCE325模拟通话主站，当KP4016损坏或KP4016与总控通话矩阵的连接中断（总控通话矩阵DOWN 机等）时，我们立即使用MCE325作为应急通话面板，保证直播演播室通话系统的不间断工作。

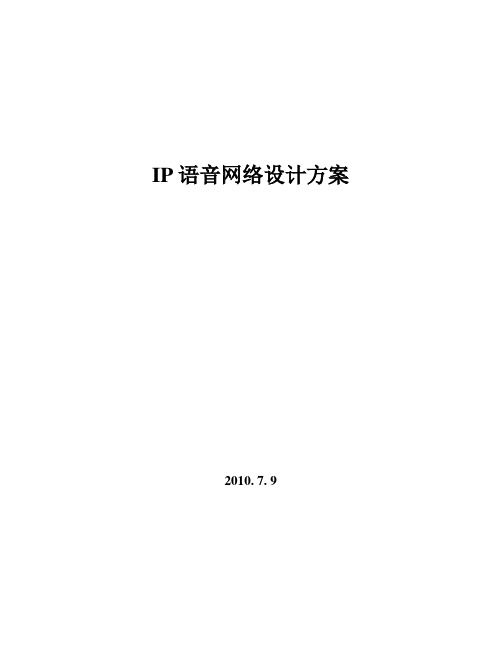

IP语音网络设计方案2010. 7. 9目录1.语音网络功能要求 (2)1.1 语音交换系统功能 (2)1.2 语音系统组网功能 (4)1.3 IP语音系统带宽要求 (5)1.4 IP语音压缩要求 (5)1.5 IP语音服务质量（QoS）要求 (6)1.6 语音网络编号方案要求 (6)1.7 多种专网呼叫方式 (7)1.8 专网呼叫重路由 (8)1.9 传真要求 (9)1.10 灾难备份路由要求 (9)1.11 Internet 访问 (9)2. 网络管理 (9)3. 集中计费 (10)1.语音网络功能要求IP语音网络为建设在现有IP数据网络基础上，故应用在全网络的语音系统应用功能将分为本地语音系统功能和组网语音系统功能两个部分，以下将根据不同情况和要求提出对语音系统的要求。

1.1 语音交换系统功能安装于各个一级节点和二级节点的IP语音系统必须能支持全部语音交换机功能，并能支持统一的全网编号方案。

缩位拔号：提供存贮号码表，使终端用户可用较少的按键次数来打常用或紧急电话。

话务员插入：允许话务员插入正在通话的一个数字话机或模拟话机，为其建立一个新呼叫或提供消息。

授权密码：允许用户使用预先设定的密码进行较高优先级的呼叫，或利用密码进入IP语音交换网络并利用网络资源进行长途呼叫，密码呼叫必须支持呼叫计费。

自动回呼：用户呼叫一个分机遇忙挂机后，交换机会在被叫分机空闲时自动接通此呼叫。

自动呼叫分配（ACD）：利用ACD功能允许在不同的分支节点提供临时性的客户服务热线电话等应用。

自动叫醒：允许话务员或话机使用者为某一分机设置自动叫醒（提醒）呼叫。

呼叫涵盖：允许交换机对不同分机在不同呼叫环境下自动将呼叫转接至不同目的地。

包括专网分机或外线电话号码。

呼叫详细记录（CDR）：对规定的中继和分机详细记录所有去话和来话的信息，并将信息发送到CDR输出设备。

CDR输出设备提供详细的打印输出，供系统管理员计算话费、分配费用、分析呼叫方式和跟踪不必要的呼叫。

在此背景下，天津广播电视台联合中国新一代人工智能发展战略研究院、津云新媒体集团，共同推出国内首档聚焦人工智能领域的电视新闻栏目《超级智能》。

特邀中国新一代人工智能发展战略研究院执行院长龚克先生担任节目主持人，每期节目嘉宾均为重量级人工智能科技领军企业的领导者或技术骨干。

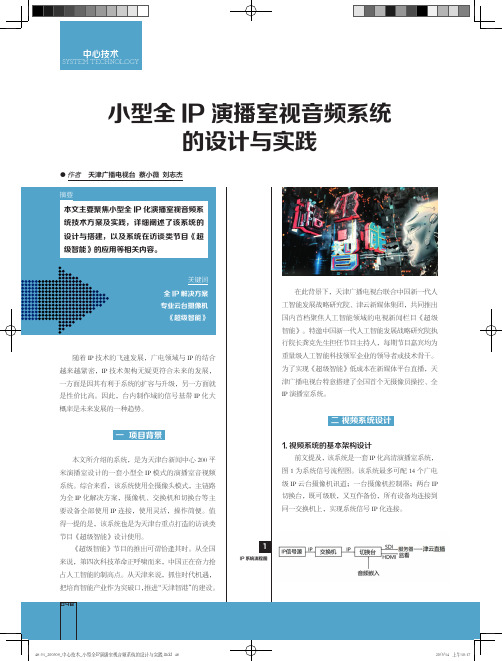

为了实现《超级智能》低成本在新媒体平台直播，天津广播电视台特意搭建了全国首个无摄像员操控、全IP演播室系统。
