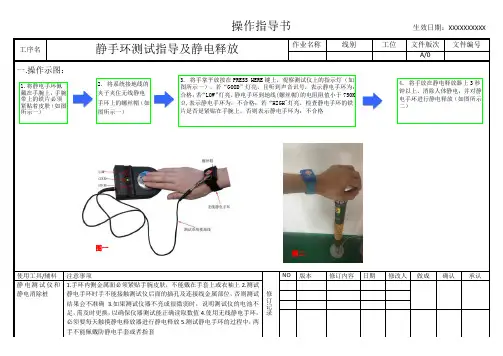

操作指导书生效日期：XXXXXXXXXX
工序名静手环测试指导及静电释放作业名称线别工位文件版次文件编号
A/0
一.操作示图：
使用工具/辅料注意事项
修
订
记
录NO版本修订内容日期修改人做成确认承认
静电测试仪和静电消除桩1.手环内侧金属面必须紧贴手腕皮肤，不能戴在手套上或衣袖上2.测试静电手环时手不能接触测试仪后面的插孔及连接线金属部位，否则测试结果会不准确 3.如果测试仪器不亮或很微弱时，说明测试仪的电池不足，需及时更换，以确保仪器测试能正确读取数值4.使用无线静电手环，必须要每天触摸静电释放器进行静电释放5.测试静电手环的过程中，两手不能佩戴防静电手套或者指套
1.将静电手环佩戴在手腕上，手腕带上的铁片必须紧贴着皮肤（如图所示一）
2.将系统接地线的
夹子夹住无线静电
手环上的螺丝帽（如
图所示一）
3.将手掌平放按在PRESS HERE键上，观察测试仪上的指示灯（如
图所示一），若“GOOD”灯亮，且听到声音讯号，表示静电手环为：
合格；若“LOW”灯亮，静电手环到地线(螺丝帽)的电阻阻值小于750K
Ω,表示静电手环为：不合格；若“HIGH"灯亮，检查静电手环的铁
片是否是紧贴在手腕上，否则表示静电手环为：不合格
4.将手放在静电释放器上3秒
钟以上，消除人体静电，并对静
电手环进行静电释放（如图所示
二）
图一
图二。
一、目的：
指导防静电手环使用者正确使用防静电手环及测试防静电手环。
二、使用范围：
公司内部使用防静电手环的人员。
三、工具/设备:
静电测试仪
四、操作步骤:
1、防静电手环的佩戴：
１.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的;
１.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示:
错误的佩戴正确的佩戴
(×）(√) 手环不能戴在衣服的外面手环应良好接触人体皮肤
1.3 防静电手环佩戴完毕后,将连接线的鳄鱼夹夹到大地地线上，如下图所示：
错误的接地方式正确的接地方式
（×) (√)
鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线
2、防静电手环的测试：
2．１将手环接地线与测试仪接地线连接或接于同一地线上,连接如下图所示:。

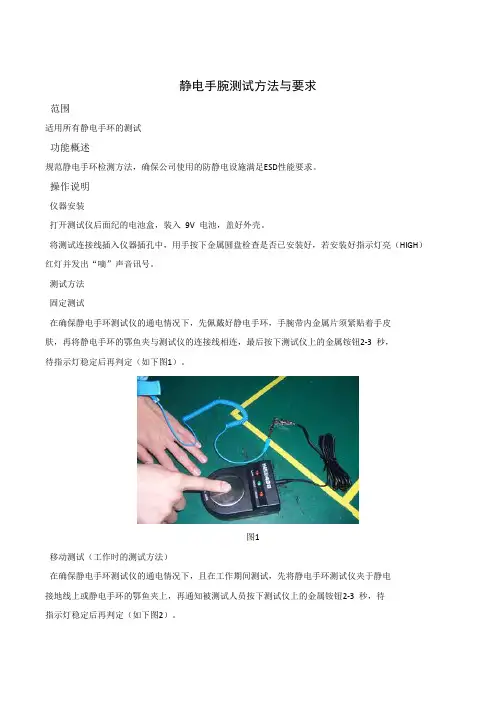

静电手腕测试方法与要求范围适用所有静电手环的测试功能概述规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。
操作说明仪器安装打开测试仪后面纪的电池盒，装入9V 电池，盖好外壳。
将测试连接线插入仪器插孔中，用手按下金属圆盘检查是否已安装好，若安装好指示灯亮（HIGH）红灯并发出“嘀”声音讯号。
测试方法固定测试在确保静电手环测试仪的通电情况下，先佩戴好静电手环，手腕带内金属片须紧贴着手皮肤，再将静电手环的鄂鱼夹与测试仪的连接线相连，最后按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图1）。
图1移动测试（工作时的测试方法）在确保静电手环测试仪的通电情况下，且在工作期间测试，先将静电手环测试仪夹于静电接地线上或静电手环的鄂鱼夹上，再通知被测试人员按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图2）。
图2测试判定当测试仪上的绿色“PASS 或GOOD”灯亮时表示静电手环OK；当红色“LOW”或者“HIGH”灯亮，且听到蜂鸣器“嘀“的声音讯号，在确定静电手环与仪器连接OK 的情况下说明该静电手环已NG，需要及时更换静电环，并重新测试直至更换并测试OK 为止，最后将测试结果记录于“静电手环测试记录表”内。
静电手环测试仪功能确认静电手环功能确认用一个OK 的静电手环样本按标准测试方法确认（如图3），若绿色PASS 或GOOD 灯亮表示此仪器功能正常；若红色LOW\ HIGH 灯亮表示此仪器功能不正常，需停止使用并处理。
用一个NG 的静电手环样本按标准测试方法确认（如图4），若红色LOW\ HIGH 灯亮表示此仪器功能正常；若绿色PASS 灯亮表示此仪器功能不正常，需停止使用并处理。
图 3 图4仪器功能确认记录将静电手环测试仪功能确认结果记录于“静电手环测试仪功能确认记录表”（详情请见）注意事项每天上班前按要求测试并记录，由班组长（指定人员）签名确认，品质人员检查并记录于《防静电操作规范》中的“静电手环测试检查表”内。
一、目的：
指导防静电手环使用者正确使用防静电手环及测试防静电手环。
二、使用范围：
公司内部使用防静电手环的人员。
三、工具/设备:
静电测试仪
四、操作步骤:
1、防静电手环的佩戴：
１.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的;
１.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示:
错误的佩戴正确的佩戴
(×）(√) 手环不能戴在衣服的外面手环应良好接触人体皮肤
1.3 防静电手环佩戴完毕后,将连接线的鳄鱼夹夹到大地地线上，如下图所示：
错误的接地方式正确的接地方式
（×) (√)
鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线
2、防静电手环的测试：
2．１将手环接地线与测试仪接地线连接或接于同一地线上,连接如下图所示:。
防静电手环多出现在电子工厂里，为了不让员工身上的静电传导至电子元器件上，使用防静电手环是一个很好的方法。
那么，你知道防静电手环如何正确的佩戴吗？下面由东莞歌晟颐防静电小编来告诉你吧。
一、防静电手环的正确佩戴方法
静电手环如果佩戴的不正确，那么，是一点效果都是没有的，不会传导静电的，怎么样佩戴才是正确的呢？
1.将双手清洁干净，并使之保持干燥，这样在接触电子元器件的时候会减少静电的产生以及对元器件的脏污；
2.将静电手环佩戴在手腕上，并将静电手环内测的金属片与皮肤紧密接触。
注意一下，这里说的是将金属片要与皮肤紧密接触，不能佩戴在衣服上；
3.将防静电手环的金属夹头夹在接地线的裸铜处，这样可以很好的将静电导出。
二、防静电手环如何进行测试呢？
首先，清洁双手，并保持干燥程度，佩戴好静电手环，与皮肤紧密接触；
其次，将静电手环的金属夹夹在测试仪的指定的位置上，并用佩戴防静电手环的那只手按住测试开关（注意：一定要是佩戴静电手环的那只手）；
然后，查看测试结果，红灯亮了说明不合格，绿灯亮了说明是合格的；
最后，测试完成。
以上是“东莞歌晟颐工程部”防静电手环的正确佩戴方法与测试要求。
二、操作
1
2
3
4
记录结果
作业员将静电手环测试结果记录在静电环测试记录表中，测试OK 划“√”，NG 划“×”，测试NG 需向领班确认静电手环是否OK,无效静电环则要求更换,如为误测则重复上述步骤直到测试OK 为止。
三、注意事项
1.作业人员每天上班作业前需对静电手环用静电环测试仪(图一)进行测试；
2.IPQC 须不定时抽查作业人员之静电手环测试状况及测试记录；
3.发现有不合格静电手环要立即进行更换。
一、操作流程
静电手环与与手接触良好作业人员将有线静电环戴于手腕并且最少有三点接触皮肤及松紧适中(图二)；
静电手环与测试仪接好用静电测试仪之锷鱼夹夹住静电手环另一端插头(图三)或用静电环插头插入静电测试仪插座孔内(图四)；
防静电手环测试作业指导书
XX 电子科技有限公司
测试（手按“PRESS HERE”键）用任一手掌按住“PRESS HERE”键，静电测试仪“LOW”灯(红色)亮或“HIGH”灯(红色)亮表示测试之静电环NG ，“GOOD”灯(绿色)亮表示测试之静电环为OK(图五、图六)；
四、相关图片
文件编号XX-QPA-ENG014制订日期2018/5/1文件版本
A/01
页 码
第1页，共1页
图一
图二图五
图三
LOW
GOOD
HIGH
PRESS HERE
图四
图六
N
OK
NG。
名 称：
测试方法：无GOOD/好（绿色）
800KΩ≤R ＜≤9MΩ2）如果红色“LOW/低”灯亮起，须检查腕带接地线电阻，因为可能低于800KΩ，对人体有所影响。
3）如果红色“HIGH/高”灯亮起，须检查腕带是否扎紧手腕，并检查腕带接地线电阻，确保腕带未松脱测试仪接地线。
1、将一枚9V 干电池，置入测试仪背面之干电池槽内。
HIGH/高（红色）R ＞9MΩ无注意：使用约50，000次后，如果不发声，但绿色“好”灯仍亮起，要替换干电池。
LOW/低（红色）
R ＜800KΩ2、将接地线插头插入测试仪上端的接地线插座内。
3、将腕带扎紧手腕。
4、接地线连接腕带。
有静电手环测试仪（SYSTEM TESTER ）标准依据指示
声响5、手按测试仪板座（如图所示）
1）如果绿色“GOOD/好”灯亮起，表示接地系统良好。
防静电手腕带测试仪使用方法及判定。

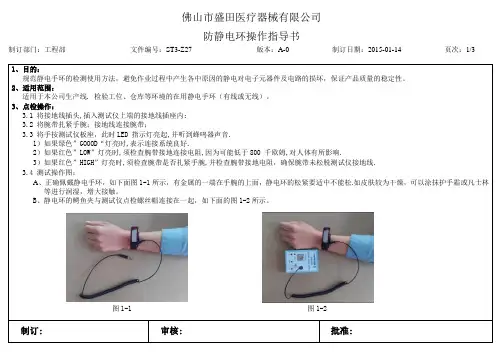

1、目的
规范防静电手环的使用，保证防静电手环可以安全有效的工作，
2、适用范围
适用于防静电手环的性能检测。
3、职责
质量管理部：负责对生产及检验辅助设备进行定期性能检测，如有不合格及时处理并更换。
质量负责人：负责防静电手环失效时处置的批准。
当发现功能检测结果不能满足规定要求时，追溯同批次使用中的手环，对其全部重新检测。
4、周期、频次
防静电手环应在每次使用前及使用后进行性能检测（如超出半年仍未使用则亦需对其进行性能检测）。
5、检查方法
5.1 外观检查：
查看防静电手环是否有破损，断裂以及接地扣处存在生锈等现象;
5.2 性能测试：
5.2.1 在测试仪的电池槽内放入9V电池。
5.2.2 插入香蕉夹以便使测试仪连接到地线夹。
5.2.3 戴上手腕带，需紧贴着手腕。
5.2.4 把地线接到手腕上。
5.2.5 按下仪器正面的测试板（如下图），可看到发光二极管显示灯亮和听到声音讯号。
5.2.6 若看到绿色“GOOD”灯亮，则接地系统安全，有声音讯号提示。
5.2.7 若红色“LOW”灯亮，需检查手腕带与地线的电阻，当小于800千欧，这样会对人体有影响。
5.2.8 若红色“HIGH”灯亮，请检查手腕带是否在手腕上戴紧，再检查手腕带与地线的电阻，确保地线无断裂。
测试板LOW灯GOOD灯HIGH灯
防静电手环性能检测记录表
年_____月编号:F-P14-06-FJDSH。

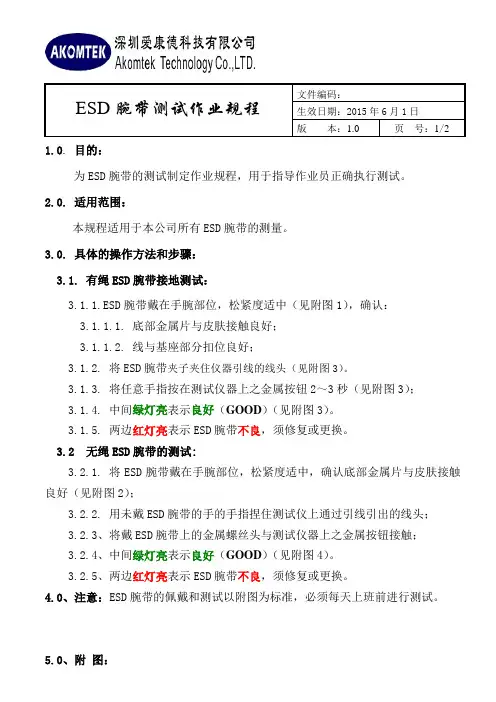

ESD腕带测试作业规程文件编码：
生效日期：2015年6月1日
版本：1.0 页号：1/2 1.0. 目的：
为ESD腕带的测试制定作业规程，用于指导作业员正确执行测试。
2.0. 适用范围：
本规程适用于本公司所有ESD腕带的测量。
3.0. 具体的操作方法和步骤：
3.1. 有绳ESD腕带接地测试：
3.1.1.ESD腕带戴在手腕部位，松紧度适中（见附图1），确认：
3.1.1.1. 底部金属片与皮肤接触良好；
3.1.1.2. 线与基座部分扣位良好；
3.1.2. 将ESD腕带夹子夹住仪器引线的线头（见附图3）。
3.1.3. 将任意手指按在测试仪器上之金属按钮2～3秒（见附图3）；
3.1.
4. 中间绿灯亮表示良好（GOOD）（见附图3）。
3.1.5. 两边红灯亮表示ESD腕带不良，须修复或更换。
3.2 无绳ESD腕带的测试:
3.2.1. 将ESD腕带戴在手腕部位，松紧度适中，确认底部金属片与皮肤接触良好（见附图2）；
3.2.2. 用未戴ESD腕带的手的手指捏住测试仪上通过引线引出的线头；
3.2.3、将戴ESD腕带上的金属螺丝头与测试仪器上之金属按钮接触；
3.2.4、中间绿灯亮表示良好（GOOD）（见附图4）。
3.2.5、两边红灯亮表示ESD腕带不良，须修复或更换。
4.0、注意：ESD腕带的佩戴和测试以附图为标准，必须每天上班前进行测试。
5.0、附图：
ESD 腕带佩戴和测试图：
有线ESD腕带佩戴图（图1）无线ESD腕带佩戴图（图2）
有线ESD腕带测试图（图3）无线ESD腕带测试图（图4）编制杨旭浪审批。
