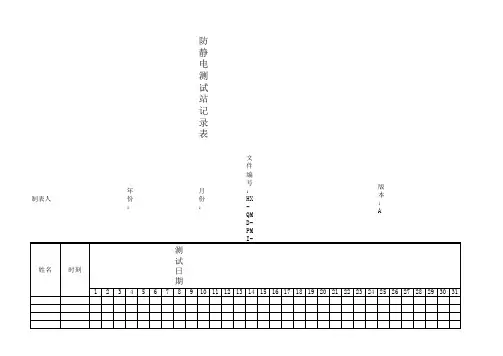

防静电手环测试记录表

货仓前加工IQC SMT組立OQC货仓前加工IQC SMT組立OQC货仓前加工IQC SMT組立OQC货仓前加工IQC SMT組立OQC货仓前加工IQC SMT組立OQC测试地板2点之间的表面阻值ESD担当○○○○○○○○○○○○○○○○○○○○地控点检记录表公共接地点与地板表面的电阻值ESD担当○○○○○○○○○○○○○○○○○○○○摩擦电压(地板/工鞋步行电压)＜100VESD担当○○○○○○○○○○○○○○○○○○○○各静电皮2点间的表面阻值ESD担当○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○作业台静电对策确认表静电皮的接地状态ESD担当○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○各表面2点间的阻值ESD担当○○○○○○○○○○○○○○○○○○○○ESD固定货架 点检记录表静电皮/面的接地状态ESD担当○○○○○○○○○○○○○○○○○○○○各静电皮2点间的表面阻抗ESD担当○○○○○○○○○○○○○○○○○○○○○○○○○ESD移动推车 点检记录表静电皮的接地状态ESD担当○○○○○○○○○○○○○○○○○○○○○○○○○针对可接触到部品的位置放置静电垫等，测量其表面电位＜100ＶESD担当○○○○○ESD设备/仪器/工治具 点检记录表整个真空包装机的接地阻值＜20ΩESD担当○○○○○2点间的表面电阻值ESD担当○○○○○○○○○○ESD脚垫 点检记录表确认静电脚垫是否有接地ESD担当○○○○○○○○○○2点间的表面阻值1.0×106～109ΩESD担当○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ESD座椅 点检记录表表面摩擦电压＜100V ESD担当○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○拉台的接地电阻值＜20ΩESD担当○○○○○○○○○○ESD设备/仪器/工治具 点检记录表测量与基板接触部分的表面电位＜100ＶESD担当○○○○○○○○○○设备接地点与设备的接地是否OK包括1.电源接地是否有效2.本体外壳的接地是否有效＜20ΩESD担当○○○○○○○○○○○○○○○○○○○○ESD设备/仪器/工治具 点检记录表上下板机接地点与上下板机的接地阻值＜20ΩESD担当○○○○○ESD设备/仪器/工治具 点检记录表离子风机测量离子平衡度＜100VESD担当○○○○○○○○○○○○○○○离子风机点检记录表静电腕带/工鞋导通测试(确认静电腕带的导通与人体接触的导通是否良好)/测试人体和工鞋的电阻值0.8-1.2M Ω＜1.0×109Ω全体○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○防静电手环/鞋检测记录表备注ESD対策 点检记录表※ 如下检查项目及内容由品质部实施定期点检确认 年别：2013年阻抗基准(Ω/V）点检确认人检查对象7月8月6月＜1.0×109Ω1.0×106～109Ω一、ESD现场接地·防护控制10月1.0×106～109Ω地板防静电作业台防静电固定货架点检项目9月防静电移动推车1.0×106～109Ω＜1.0×109Ω流水拉/接驳台真空包装机防静电脚垫防静电座椅DONGGUAN EVERGREAT ELECTRONICS CO.,LTD.东莞绿成电子有限公司※ 点检确认人对所测定项目按要求定期点检确认，点检OK用“○”表示，NG用“N”表示并及时找相关责任人处理跟进至OK。

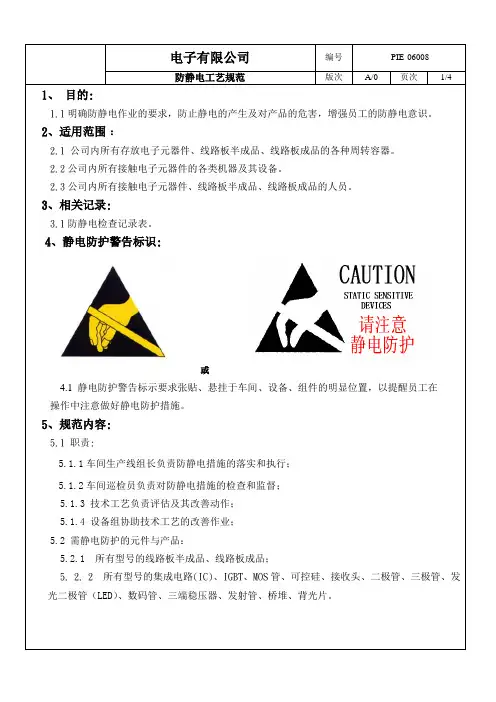

《防静电管理规范》1.目的为了规范生产过程中的ESD控制要求，作为各部门实施和维护ESD的依据，特制定本程序。

2. 范围适用于本公司静电敏感器件(材料、半成品及成品)的生产组装、检验测试、处置存储及包装运输等各环节。

3. 定义3.1 ESD：英文electro static discharge（静电放电）缩写。

静电是指暂时停留在物体某处的电荷。

当具有不同静电电位的物体，由于直接接触或静电感应引起的物体间静电电荷的转移叫静电放电。

3.2静电接地：将带静电物体或有可能产生静电的物体（非绝缘体）通过导体与大地构成电气回路的接地叫做静电接地。

3.3 直接静电接地：通过金属导体构成的静电接地系统。

3.4 间接静电接地：通过含有非金属导体、防静电材料或其制品使物体静电接地的系统。

3.5 表面电阻：它代表每平方面积电介质表面对正方形的相对二边间表面泄漏电流所产生的电阻。

单位是欧姆。

表面电阻的大小除决定于电介质的结构和组成外，还与电压、温度、材料的表面状况、处理条件和环境湿度有关。

环境湿度对电介质表面电阻的影响极大。

表面电阻愈大，绝缘性能愈好。

3.6 接地电阻：从一条导电路径上任意点到接地电极之间的电阻总和。

3.7 对地电阻：放置在被测试物体表面上的一个电极和地之间测量所得的欧姆电阻值。

3.8导静电材料：表面电阻小于1*10的4次方欧姆的材料。

3.9 静电耗散材料：表面电阻≥1*10的4次方欧姆且＜1*10的11次方欧姆的材料。

3.10 EPA：静电防护区，材料和设备的静电电压受到控制的工作环境。

为保障静电敏感器件（SSD）免受静电伤害而采用必要的防静电材料和设备建立和装备起来的区域，通常有明显的防静电警示标志。

进入防静电工作区域的人员，必须严格遵循防静电作业规范。

又名静电放电控制区ECA（ESD controlled area）。

3.11 EBP:接地连接点。

3.12 ESDS：英文electro static discharge sensitivity（静电放电敏感度）缩写, 导致元器件失效的静电放电等级。

防静电定期检测规范5、作业程序5.1测试方法：5.1.1测试环境：环境温度23±5℃，相对湿度40%～70%。

5.1.2测试仪器使用方法5.1.2.1静电场测试仪（TREK520）静电场测试仪是感应式的，该仪器表面有2个按键：“POWER”、“RANGE/ZERO”、“HOLD”,按“POWER”键开机/关机。

该仪器有两个量程：0~2KV、0~20KV,可通过按“RANGE/ZERO”键进行切换。

当显示3位小数时，量程范围为0~2KV；当显示2位小数时，量程范围为0～20KV。

每次测试时都应进行读数清零工作，方法为：将sensor对准一个已知的电压为0V的导体上，按“RANGE/ZERO”键至少3秒钟。

为保证测试值的准确性，测试时人体必须戴静电环或穿防静电鞋。

测试前，先将待测物放置在绝缘的物体上（如干燥的硬纸板），手持干燥并干净的棉布以每分钟120次的速度，施加适当的压力（2～4千克力），单向摩擦待测物表面20次，然后用仪器测量电压（senor距离被测物表面的距离为2.54CM及两个红灯重合在一起），将显示的读数乘以1000即得实际的电压值，例如读数为“.018”，则实际电压为18V。

5.1.2.2 表面电阻测试仪（ACL-385）ACL-385为简易表面电阻测试仪，该仪器两个测试电极间距根据标准不变，测试时将被测物放于绝缘的平面上，表面电阻测试仪平置在材料表面上，手指施加适当压力（2～4KG）于测试按钮上，使测试电极与材料表面接触良好，指示灯发亮档即为读数。

如果被测材料为软性材料，可施加4～6kg的压力进行测试。

5.1.2.3 接地电阻测试仪（EMI-20780）EMI-20780 可以测试点对点电阻(RTT), 接地电阻(RTG)、体积电阻,和表面电阻率, 配套两点测试电极可测量微小物体表面电阻.测试范围为: 1x 103Ω- 1012Ω；测试电压为: 10V或100V+/-5%；测试精度为: +/-10%;测试时间为15秒；测试时：把2条连接线分别插入测试表上端的“A”插口, 注意白色连接线和黑色连接线的插头不同, 不要插错. 然后连接线另一端分别插入点对点重锤电极；按下“D”测试按键15秒, 这时LCD屏幕按顺序显示如下:●华氏温度●摄氏温度●相对湿度●电阻值●所采用的测试电压电阻测试结果由“B”显示屏和“C”冥数LED 指示灯共同显示, 例如电阻值为175，000，000Ω, 显示如下:1.75显示在“B”显示屏上, 同时“C”LED指示灯的8会亮,表示测试结果为: 1.75 x108Ω。

一、目的：
指导防静电手环使用者正确使用防静电手环及测试防静电手环。

二、使用范围：
公司内部使用防静电手环的人员。

三、工具/设备:
静电测试仪
四、操作步骤:
1、防静电手环的佩戴：
１.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的;
１.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示:
错误的佩戴正确的佩戴
(×）(√) 手环不能戴在衣服的外面手环应良好接触人体皮肤
1.3 防静电手环佩戴完毕后,将连接线的鳄鱼夹夹到大地地线上，如下图所示：
错误的接地方式正确的接地方式
（×) (√)
鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线
2、防静电手环的测试：
2．１将手环接地线与测试仪接地线连接或接于同一地线上,连接如下图所示:。

静电手环点检操作指导书一、引言静电手环是一种用于防止静电积累的设备，主要用于在电子制造、工业生产和实验室等环境中保护人员和设备免受静电电荷的影响。

为了确保静电手环能够正常使用并有效地发挥作用，进行点检操作是至关重要的。

本指导书将详细介绍静电手环点检操作的步骤和要点。

二、点检前的准备1. 准备工具：在进行点检操作之前，需要准备以下工具：- 静电手环- 静电检测仪- 清洁布或棉垫- 静电消散器2. 安全措施：在进行点检操作之前，确保在安全环境中操作，避免触电事故的发生。

同时，注意保护自身设备和电子制品的安全。

三、点检操作步骤1. 检查静电手环的连接：确保静电手环和接地装置之间的连接牢固可靠。

检查手环上的金属接地扣和导电材料是否完整，无损坏。

2. 检查静电手环的导电性能：使用静电检测仪测量静电手环的电阻值。

正常情况下，手环的电阻值应在合理范围内，如10^3〜10^6欧姆之间。

若电阻值过大或过小，可能会导致静电手环无法正常工作，需要进行维修或更换。

3. 清洁静电手环：使用清洁布或棉垫轻轻擦拭静电手环的金属接地扣和导电材料，确保其表面干净无尘。

注意不要使用含有化学物质的清洁剂，以免对手环造成损伤。

4. 检查周围环境：确保点检操作的周围环境干净无尘，尽量避免静电产生和积累。

如果周围环境存在静电问题，可以适当使用静电消散器进行消除。

5. 定期检测：进行静电手环的点检操作应该是定期的，建议每周执行一次，以确保其长期有效地工作。

四、点检后的记录和处理1. 记录点检结果：将每次点检操作的结果记录下来，包括电阻值、清洁情况和任何发现的问题。

这样可以追踪手环的使用情况，并及时处理问题。

2. 处理问题：如果在点检过程中发现手环存在问题，比如导电材料受损、电阻值异常等，应立即停止使用，并及时联系相关人员进行维修或更换。

3. 提醒使用者：在点检后，务必向使用者提醒静电手环的正确使用方法和注意事项，以确保其能够正确佩戴和使用。

1.目的：建立公司内部各项静电防护项目的测试规范，统一防静电测试方法与判定标准。

2.范围：适用于本公司静电防护项目的检测，如：接地系统、防静电地板（地垫）、防静电工作台（桌垫）、周转箱、包装袋、防静电手环、人体静电防护用品、离子风机、烙铁等辅助工具。

3.内容：3.1静电手环：3.1.1测试仪器：静电手环测试仪3.1.2测试方法：图1-1 静电手环测试示意图 3.1.2.1来料检验时进行抽样测试，并记录于《静电手环测试记录表》。

3.1.2.2静电手环由IQC 进行抽样测试。

3.1.2.3必须将腕带扣反面金属接触到手腕时，才能进行测试。

3.1.2.4测试时，腕带扣住一只手，另一端香蕉头插入测试器上的测试端子。

3.1.2.5测试者用手指按下导通器上金属键，看导通器上灯号显示，如图1-1：① 绿灯GOOD 亮－OK ，且BUZZER 长鸣。

② 黄灯LOW 、红灯HIGH 亮－失败，BUZZER 无声（需更换腕带或腕带线再测试）。

3.1.2.6且于测试中增加摆动手腕的动作，以确认是否有接触不良。

3.1.2.7测试中若发生有两个灯号同时亮时（绿、黄灯亮或绿、红灯亮），应更换新品或其他良品腕带（腕带或腕带线）再测。

（a ）若灯号显示正常，则确认腕带部份不良应更换。

（b ）若灯号依然显示两个灯亮，或者时好时坏，判定可能测试器为不良品，应立即通知组长处理，将该测试器重新校验或送修。

3.1.3测量频率：来料检验（抽样）3.1.4记录表单：《静电手环测试记录表》QC-BD-074静电手环测试仪黄灯、红灯亮NG 绿灯亮OK3.2人体综合电阻测量：3.2.1测试仪器：人体综合电阻测试仪3.2.2操作方法：3.2.2.1作业员需标准着装（静电帽、静电衣、静电鞋、静电手环等）（如图1-2）后，站立于人体综合测试仪上。

说明：头发压入防静电帽中；静电衣袖子不允许挽起；穿静电鞋时，光脚或穿纯棉袜，保证导通性。

如果工作岗位要戴防静电手套或者手指套的，也需穿戴完整。

制订部门：工程部文件编号：ST3-Z27 版本：A-0 制订日期：2015-01-14 页次：1/31、目的：规范静电手环的检测使用方法，避免作业过程中产生各中原因的静电对电子元器件及电路的损坏，保证产品质量的稳定性。

2、适用范围：适用于本公司生产线. 检验工位、仓库等环境的在用静电手环（有线或无线）。

3、点检操作：3.1 将接地线插头,插入测试仪上端的接地线插座内;3.2 将腕带扎紧手腕；接地线连接腕带；3.3 将手按测试仪板座，此时LED 指示灯亮起,并听到蜂鸣器声音.1）如果绿色”GOOOD“灯亮时,表示连接系统良好.2）如果红色”LOW”灯亮时,须检查腕带接地连接电阻,因为可能低于800 千欧姆,对人体有所影响.3）如果红色”HIGH”灯亮时,须检查腕带是否扎紧手腕,并检查腕带接地电阻，确保腕带未松脱测试仪接地线.3.4 测试操作图：A、正确佩戴静电手环，如下面图1-1所示，有金属的一端在手腕的上面，静电环的松紧要适中不能松.如皮肤较为干燥，可以涂抹护手霜或凡士林等进行润湿，增大接触。

B、静电环的鳄鱼夹与测试仪点检螺丝帽连接在一起，如下面的图1-2所示。

图1-1 图1-2制订: 审核: 批准:制订部门：工程部文件编号：ST3-Z27 版本：A-0 制订日期：2015-01-14 页次：2/3C、左手按压测试仪金属触片，中间“GOOD”亮且报警说明静电手环良好，两边“high”、“LOW”红色亮且无报警时，说明不良。

4、点检要求：4.1 巡检每天开线前对静电手环进行点检，对总装有要求静电防护的岗位所使用的静电手环均需点检，包含返修岗位。

（单班上午开线和下午开线各一次。

双班类推）4.2 点检完毕后由巡检在《静电手环点检表》中做记录。

4.3 测试不良的静电手环由巡检通知当班班组长，班组长必须立即更换，不允许再次使用。

5、注意事项：5.1、测试仪使用一段时间后，如测试时绿色“GOOD”灯亮，但不发声或声音断续、沙哑，表明测试仪电池不足，应通知上级领导或相关人员更换电池；5.2、当发现测试仪不能使用，应第一时间通知上级领导解决；5.3、静电测试仪每年必须校验一次。

防静电手环使用操作规范要求
一、总则
防静电手环是安全生产防护设施配套器具,为保证生产顺利进行及操作人员的安全,特对防静电手环的使用做出此规范予以共同遵守执行;
二、防静电手环使用规范要求
1.防静电手环工作原理及作用：防静电手环是通过静电环上接触皮肤的金属材料将人体可能产生的静电通过防静电手环引线将静电释放到大地上,以使操作对象不被静电损伤并保护人体自身的安全;
2.防静电手环检测：使用前,须检查其接地线是否有露股、脱线等不正常现象,检查其连接线的鳄鱼夹表面是否被氧化,同时,用万用表欧姆档进行阻值检测并做好记录：一支笔接鄂鱼夹上,另一支接在手腕中的钮扣上,正常阻值为1MΩ左右,以此判断其接触是否良好,发现不符合要求的应及时处理;
3.防静电手环必须进行编号,使用者妥善保管,不用或暂停使用时,不得任意摆放,不得随意接线或拆卸部件;监管人员必须定期进行使用情况的检查;
三、防静电手环的佩戴操作：
1．为达到释放静电的目的,佩戴防静电手环时,必须将腕带扎紧手腕,接地线连接腕带,保证防静电手环内的金属块接触到人体皮肤,如下图所示：
手环不能戴在衣服的外面手环应良好接触人体皮肤
2．防静电手环佩戴完毕后,将连接线的鳄鱼夹夹到大地地线上,如下图所示：
鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线
拟制标准化校对审核批准。
