交流接触器参数1．交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
②按灭弧介质分可分为空气式接触器、真空式接触器等。
依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。
③按有无触点分可分为有触点接触器和无触点接触器。
常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。
由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。
2．交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。
一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。
通常，最大工作电压即为额定电压。
常用的额定电压值为220V、380V、660V等。
（2）额定电流接触器触点在额定工作条件下的电流值。
380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。
常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。
（3）通断能力可分为最大接通电流和最大分断电流。
最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。
一般通断能力是额定电流的5～10倍。
当然，这一数值与开断电路的电压等级有关，电压越高，通断能力越小。
CJX2交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
0577保2788顺2628CJX2-8011交流接触器正常工作条件和安装条件1，周围空气温度为：-5℃~ 40℃，24小时内其平均值不超过 35℃。
2，海拔高度：不超过2000m。
3，大气条件：高温度40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
4，污染等级：3级。
5，安装类别：Ⅲ类。
6，安装条件：安装面与垂直面倾斜度不大于±5°。
7，冲击振动：产品应安装和使用在无显着摇动、冲击和振动的地方。
CJX2交流接触器主要技术参数：额定绝缘电压：660VAC-3、380V时额定电流对应三相鼠笼型电机容量KW：380V额定电流(A)：9、12、16(18)、25、32、40、50、63、80、95、115、150、185、225、265、330、400、500、630、780、800、1000、控制单相电动机容量KW：0.75、1.1、1.5、2.2、3.0、3.7、5.5、--、----、---220V三相鼠笼电机KW：2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、25380V三相鼠笼电机KW：4.0、5.5、7.5、11、15、18.5、22、30、37、45660V三相鼠笼电机KW：5.5、7.5、9.0、15、18.5、30、33、37、45、45CJX2交流接触器可接通最大电流：10倍额定电流(AC-3 ,380V)CJX2交流接触器‖LC1-D交流接触器‖CJX2交流接触器可断开最大电流：8倍额定电流(AC-3 ,380V) CJX2交流接触器AC-4电寿命：CJX2-09～32 20万次;CJX2-40\50\65 15万次;CJX2-80\95 10万次CJX2交流接触器AC-3电寿命：CJX2-09～32 100万次;CJX2-40\50\65 80万次;CJX2-80\95 60万次CJX2交流接触器机械寿命：CJX2-09～32 10百万次;CJX2-40\50\65 8百万次;CJX2-80\95 10百万次锆鎕赇CJX2交流接触器外形尺寸(长×宽×高)：CJX2-09～18：73×47×82CJX2-25：83×58×96CJX2-32：83×58×101CJX2-40～65：128×79×116CJX2-80～95：128×79×128CJX2交流接触器安装尺寸(长×宽×直径)：CJX2-09～18：50～60 × 35 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-25～32：50～60 × 40 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-40～95：100～110 × 40 × 2—Φ6.5 ;或75 mm卡轨安装。
交流接触器的分类及参数．交流接触器的分类交流接触器是电气回路很重要的原器件，交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
②按灭弧介质分可分为空气式接触器、真空式接触器等。
依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。
③按有无触点分可分为有触点接触器和无触点接触器。
常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。
由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。
2．交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。
一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。
通常，最大工作电压即为额定电压。
常用的额定电压值为220V、380V、660V等。
（2）额定电流接触器触点在额定工作条件下的电流值。
380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。
常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。
（3）通断能力可分为最大接通电流和最大分断电流。
最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。
一般通断能力是额定电流的5～10倍。
交流接触器的参数I e A C U i U e A C I e P e分别是什么意思文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-交流接触器的参数Ie(AC-1), Ui, Ue, AC-3 Ie Pe 分别是什么意思1. AC-1：阻性负载接通与断开AC-2：绕线电机起、停止，制动；接通和断开额定电流。
AC-3：鼠笼电机起、停止，制动；接通2-3倍额定电流和断开额定电流。
AC-4：鼠笼电机频繁起、停止，制动；接通4-6额定电流和断开2-3倍额定电流。
AC指交流负载。
常用接触器类型使用类别代号适用典型负载举例典型设备AC－1无感或微感负载，电阻性负载电阻炉，加热器等AC－2绕线式感应电动机的启动、分断起重机，压缩机，提升机等AC－3笼型感应电动机的启动、分断风机，泵等AC－4笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等AC－5a放电灯的通断高压气体放电灯如汞灯、卤素灯等AC－5b白炽灯的通断白炽灯AC－6a变压器的通断电焊机AC－6b电容器的通断电容器AC－7a家用电器和类似用途的低感负载微波炉、烘手机等AC－7b家用的电动机负载电冰箱、洗衣机等电源通断AC－8a具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机AC－8b具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机不同的使用类别,接触器所能带的负载电流值不同.举例ABB接触器A75样本标明: RatedCurrentAC-3,400V---75ARatedCcurrentAC-1,40℃----125A也就是说,A75带鼠笼电动机的话,可以启动75A的电机,而如果接通电阻丝的话,可以带125A的电阻丝.混合负荷电动机负载用接触器的选用在许多情况下，接触器是在AC－3和AC－4或AC－2和AC－4条件下混合使用，即在正常通断与点动操作方式下混合使用。
混合使用的触头寿命X可用下述公式计算：? X=A/[1+C/100（A/B-1）]式中：A－正常负荷下的触头寿命；B－点动操作下的触头寿命；C－点动操作占通断次数的百分比。
【专业知识】接触器的主要技术参数有哪些【学员问题】接触器的主要技术参数有哪些？【解答】⑴额定工作电压Un它是规定条件下能保证电器正常工作的电压，它与产品的通断能力关系很大。
通常，最大工作电压即额定绝缘电压，并据此确定电器的电气间隙和爬电距离。
一台接触器常规定数个额定工作电压，同时列出相应的额定工作电流（或控制功率）。
当额定工作电压为380V时，额定工作电流可近似地认为等于额定控制功率（KW）的二倍。
根据我国的标准，额定电压应在下述标准数系中选取：直流：12、24、36、48、60、72、110、125、220、250、440V；交流：24、36、42、48、127、220、380、660、1140V.⑵额定工作电流In它是由电器的工作条件，如工作电压、操作频率、使用类别、外壳防护形式、触头寿命等所决定的电流值，它一般为6.3～3150A.⑶使用类别与通断条件机械工业部标准JB2455-85《低压接触器》，对低压接触器的使用类别及通断能力有一定的要求。
⑷寿命接触器的寿命包括机械寿命和电寿命。
接触器的机械寿命以其在需要维修或更换机械零件前所能承受的无载操作循环次数来表示。
推荐的机械寿命操作次数为：0.001、0.003、0.01、0.03、0.1、0.3、0.6、1、3、10百万次。
接触器的电寿命以在规定的使用条件下，无需修理或更换零件的负载操作次数来表示。
除非另有规定，对于AC-3使用类别的电寿命次数，应不少于相应机械寿命的1/20，且产品技术条件应规定此标准。
⑸操作频率和额定工作制操作频率是指接触器每小时的允许操作次数，它分为九级，即每小时操作1、3、12、30、120、300、600、1200、3000次。
操作频率直接影响到接触器的电寿命和灭弧室的工作条件，也将影响到交流励磁线圈的温升。
接触器的额定工作制有8小时工作制、不间断工作制、短时工作制及断续周期工作制等四种。
短时工作制的触头通电时间有10、30、60、90min四种。
接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。
在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。
接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。
按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。
图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。
常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。
可以把交流接触器理解为一个由电磁铁控制的多触头开关。
其图形符号和文字符号如图2所示。
图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。
衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。
(2）触头系统交流接触器的触头可分为主触头和辅助触头。
主触头用于接通、断开电流较大的负荷电路即主电路。
所以，主触头截面积较大，一般为平面型。
辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。
交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。
交流接触器的触头有桥式双断点和指式单断点等型式。
（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。
施耐德LC1-D18交流接触器性能描述：紧凑安装至38A的接触器以及保护元件仅为45mm 宽度浪涌抑制器的安装无需工具，直接插入到接触器中，无需占用更多空间。
可逆接触器仅90mm 宽度，机械连锁不占用额外空间，安装几乎无需时间。
起动器元件提供预接线模块，起动器组装快捷方便，外形美观。
高度集成至100A 接触器集成1常开/ 1常闭辅助触点，直流线圈内置双向抑流二极管，可逆接触器组内置双向抑流二极管创新直流低功耗接触器简化自动化系统设计。
安全可靠，控制与保护元件的主回路、控制回路区分明显，符合安全标准的镜像触点设计，确保一亿次可靠动作。
保护罩防止接触器意外接通断路器、热继电器拨盘配置可挂锁面盖，防止意外改动。
关于低压接触器接触器是用于远距离频繁地接通和分断交直流主电路和大容量控制电路的电器，其主要控制对象是电动机，接触器也可以控制其他电力负载，如电热器、照明灯、电焊机、电容器组等。
中文名低压接触器概念远距离接通分断交直流主电路电器主要控制对象电动机其他控制对象电热器、照明灯、电焊机等接触器的分类编辑总分类按触头的驱动方式分为电磁接触器、气动接触器、液压接触器等。
按电真空技术和电子器件的发展,有真空接触器和电子式接触器。
接触器按工作电压种类可分为交流接触器和直流接触器。
交流接触器的分类按主触头控制电路的种类分交流和直流;按主触头极数分单极、二极、三极、四极、五极;按灭弧介质分空气式和真空式;按励磁线圈断电时的主触头位置分常开、常闭和兼有常开及常闭; 按结构形式分直动式、转动式和杠杆传动式:按励磁线圈电压种类分直流和交流;按有无触头分有触点式和无触点式。
LC1-D交流接触器可接通最大电流：10倍额定电流(AC-3 ,380V) LC1-D交流接触器可断开最大电流：8倍额定电流(AC-3 ,380V) LC1-D交流接触器AC-4电寿命：LC1-D 09～32 20万次;LC1-D 405065 15万次;LC1-D 8095 10万次AC-3电寿命：LC1-D 09～32 100万次;LC1-D 405065 80万次;LC1-D 8095 60万次机械寿命：LC1- D 09，LC1-D12 -D32 10百万次;LC1-D 405065 8百万次;LC1-D 8095 10百万次LC1交流接触器外形尺寸(长×宽×高)：LC1-D 09～18：73×47×82LC1-D 25：83×58×96LC1-D 32：83×58×101LC1-D 40～65：128×79×116LC1-D 80～95：128×79×128LC1交流接触器安装尺寸(长×宽×直径)：LC1-D 09～18：50～60 ×35 ×2—Φ4.5 ; 或35 mm卡轨安装LC1-D 25～32：50～60 ×40 ×2—Φ4.5 ; 或35 mm卡轨安装LC1-D 40～95：100～110 ×40 ×2—Φ6.5; 或75 mm卡轨安装LC1-D交流接触器线圈主要技术参数：LC1-D交流接触器额定控制电源电压Us(V)：24、48、110、127、2 20、240、380、415、440、480、500、600、660VLC1-D交流接触器吸合电压：(0.85～1.1) Us CJX2交流接触器‖LC1-D交流接触器‖锆鎕赇LC1-D交流接触器释放电压：(0.2～0.75) UsLC1-D交流接触器吸合时间：LC1-D09～18 ——12～22 ms LC1-D25～40 ——15～24 msLC1-D50～80 ——20～26 msLC1-D95 ——20～35 msLC1-D交流接触器释放时间：LC1-D09～18 ——4～12 ms LC1-D25～40 ——5～19 msLC1-D50～80 ——8～12 msLC1-D95 ——6～20 ms。
低压交流接触器主要用于通断电气设备电源，可以远距离控制动力设备，的接通断开设备电源时避免人身伤害。
交流接触器的选用对动力设备和电力线路正常运行非常重要。
1、交流接触器的结构与参数一般使用中要求交流接触器装置结构紧凑，使用方便，动静触头的磁吹装置良好，灭弧效果好，最好达到零飞弧，温升小。
按照灭弧方式分为空气式和真空式，按照操动方式分为电磁式、气动式和电磁气动式。
接触器额定电压参数分为高压和低压，低压一般为380V，500V，660V，1140V等。
电流按型式分为交流、直流。
电流参数有额定工作电流、约定发热电流、接通电流及分断电流、辅助触头的约定发热电流及接触器的短时耐受电流等。
一般接触器型号参数给出的是约定发热电流，约定发热电流对应的额定工作电流有好几个。
比如CJ20-63，主触头的额定工作电流分为63A，40A，型号参数中63指的是约定发热电流，它和接触器的外壳绝缘结构有关，而额定工作电流和选定的负载电流、电压等级有关。
交流接触器线圈按照电压分为36、127、220、380V等。
接触器的极数分为2、3、4、5极等。
辅助触头根据常开常闭各有几对，根据控制需要选择。
其他参数还有接通、分断次数、机械寿命、电寿命、最大允许操作频率、最大允许接线线径以及外形尺寸和安装尺寸等。
接触器的分类见表1表1 常用接触器类型使用类别代号适用典型负载举例典型设备AC－1 无感或微感负载，电阻性负载电阻炉，加热器等AC－2 绕线式感应电动机的启动、分断起重机，压缩机，提升机等AC－3 笼型感应电动机的启动、分断风机，泵等AC－4 笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等AC－5a 放电灯的通断高压气体放电灯如汞灯、卤素灯等AC－5b 白炽灯的通断白炽灯AC－6a 变压器的通断电焊机AC－6b 电容器的通断电容器AC－7a 家用电器和类似用途的低感负载微波炉、烘手机等AC－7b 家用的电动机负载电冰箱、洗衣机等电源通断AC－8a 具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机AC－8b 具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机2、交流接触器的选用原则接触器作为通断负载电源的设备，接触器的选用应按满足被控制设备的要求进行，除额定工作电压与被控设备的额定工作电压相同外，被控设备的负载功率、使用类别、控制方式、操作频率、工作寿命、安装方式、安装尺寸以及经济性是选择的依据。
lc1n100交流接触器参数LC1N100交流接触器参数一、产品概述LC1N100交流接触器是一种用于交流电路的电气控制设备，广泛应用于工业自动化领域。
它能够实现电气信号的自动控制和保护，具有结构简单、操作方便、可靠性高的特点。
二、外观特征LC1N100交流接触器采用标准模块化设计，外壳采用高强度塑料材料制成，具有耐高温、耐腐蚀的特性。
产品表面光滑平整，外观美观大方，符合工业标准。
三、电气参数1. 额定工作电压：LC1N100交流接触器的额定工作电压为380V，适用于工业交流电源系统。
2. 额定绝缘电压：该接触器的额定绝缘电压为690V，保证了在高压环境下的安全使用。
3. 额定控制电压：LC1N100交流接触器的额定控制电压为220V，适用于常见的控制电源。
4. 额定操作电流：该交流接触器的额定操作电流为100A，能够满足大部分工业设备的电气控制需求。
5. 最大允许电流：LC1N100交流接触器的最大允许电流为200A，能够应对一些短时间内的过载情况。
6. 额定功率：该接触器的额定功率为55kW，能够满足大部分工业设备的功率要求。
7. 机械寿命：LC1N100交流接触器的机械寿命可达100万次，保证了长时间稳定运行。
四、工作原理LC1N100交流接触器通过控制电路和主电路之间的电磁吸合和释放来实现对电路的开关控制。
当控制电路施加控制信号时，电磁线圈产生磁场，使得触点吸合，主电路通电；当控制信号消失时，电磁线圈的磁场消失，触点释放，主电路断电。
通过这种方式，实现了对电路的自动控制。
五、主要特点1. 可靠性高：LC1N100交流接触器采用优质材料制造，具有良好的耐磨损、耐高温、耐腐蚀能力，保证了产品的长期稳定运行。
2. 使用寿命长：该接触器具有较长的机械寿命和电气寿命，能够满足工业设备长时间运行的需求。
3. 操作方便：LC1N100交流接触器的外观设计合理，配有便捷的接线端子，使用简单方便，节省了安装和调试的时间。
CJX2交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。
符合标准：GB 14048.4、IEC 60947-4-1。
0577保2788顺2628CJX2-1210交流接触器正常工作条件和安装条件1，周围空气温度为：-5℃~ 40℃，24小时内其平均值不超过 35℃。
2，海拔高度：不超过2000m。
3，大气条件：高温度40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
4，污染等级：3级。
5，安装类别：Ⅲ类。
6，安装条件：安装面与垂直面倾斜度不大于±5°。
7，冲击振动：产品应安装和使用在无显着摇动、冲击和振动的地方。
CJX2交流接触器主要技术参数：额定绝缘电压：660VAC-3、380V时额定电流对应三相鼠笼型电机容量KW：380V额定电流(A)：9、12、16(18)、25、32、40、50、63、80、95、115、150、185、225、265、330、400、500、630、780、800、1000、控制单相电动机容量KW：0.75、1.1、1.5、2.2、3.0、3.7、5.5、--、----、---220V三相鼠笼电机KW：2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、25380V三相鼠笼电机KW：4.0、5.5、7.5、11、15、18.5、22、30、37、45660V三相鼠笼电机KW：5.5、7.5、9.0、15、18.5、30、33、37、45、45CJX2交流接触器可接通最大电流：10倍额定电流(AC-3 ,380V)CJX2交流接触器‖LC1-D交流接触器‖CJX2交流接触器可断开最大电流：8倍额定电流(AC-3 ,380V) CJX2交流接触器AC-4电寿命：CJX2-09～32 20万次;CJX2-40\50\65 15万次;CJX2-80\95 10万次CJX2交流接触器AC-3电寿命：CJX2-09～32 100万次;CJX2-40\50\65 80万次;CJX2-80\95 60万次CJX2交流接触器机械寿命：CJX2-09～32 10百万次;CJX2-40\50\65 8百万次;CJX2-80\95 10百万次锆鎕赇CJX2交流接触器外形尺寸(长×宽×高)：CJX2-09～18：73×47×82CJX2-25：83×58×96CJX2-32：83×58×101CJX2-40～65：128×79×116CJX2-80～95：128×79×128CJX2交流接触器安装尺寸(长×宽×直径)：CJX2-09～18：50～60 × 35 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-25～32：50～60 × 40 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-40～95：100～110 × 40 × 2—Φ6.5 ;或75 mm卡轨安装。
电机功率额定电流型号参考单价型号参考单价参考总价起动保持损耗配断路器型号1.1KW 3.0A LC1-D0910M7N52LRD08KN6111370VA7VA2-3W C65 D 3P10A1.5KW 4.0A LC1-D0910M7N52LRD08KN6111370VA7VA2-3W C65 D 3P10A2.2KW 5.3A LC1-D0910M7N52LRD10KN6111370VA7VA2-3W C65 D 3P10A5.5KW12.0A LC1-D1810M7N70LRD16KN6113170VA7VA2-3W C65 D 3P20A7.5KW16.0A LC1-D1810M7N70LRD21KN7214270VA7VA2-3W C65 D 3P25A11.0KW23.0A LC1-D2510M7N80LRD22KN7915970VA7VA2-3W C65 D 3P32A电机运行参数如下：三相鼠笼式异步电动机，额定电压AC380 交流接触器运行参数如下： 线圈额定电压AC220V施耐德交流接触器，热保护继电器，断路器配合选型表（国产D2N系列）电机功率额定电流型号参考单价型号参考单价参考总价起动保持损耗配断路器型号1.1KW 3.0A LC1-D09M7C60LRD-08C9615670VA7VA2-3W C65 D 3P10A1.5KW 4.0A LC1-D09M7C60LRD-08C9615670VA7VA2-3W C65 D 3P10A2.2KW 5.3A LC1-D09M7C60LRD-10C8114170VA7VA2-3W C65 D 3P10A5.5KW12.0A LC1-D18M7C80LRD-16C8116170VA7VA2-3W C65 D 3P20A7.5KW16.0A LC1-D18M7C80LRD-21C10318370VA7VA2-3W C65 D 3P25A11.0KW23.0A LC1-D25M7C94LRD-22C10119570VA7VA2-3W C65 D 3P32A电机运行参数如下：三相鼠笼式异步电动机，额定电压AC380 交流接触器运行参数如下： 线圈额定电压AC220V施耐德交流接触器，热保护继电器，断路器配合选型表（进口D系列）。

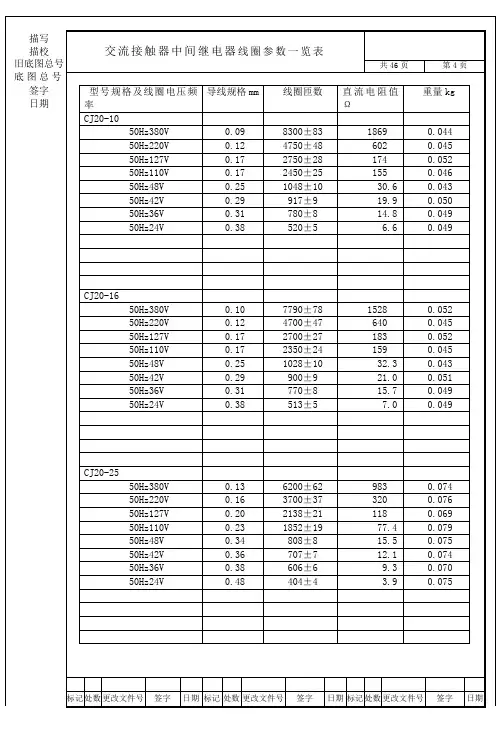

描写描校旧底图总号交流接触器中间继电器线圈参数一览表共 46 页第 4 页型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kgCJ20-1050Hz 380V 0.09 8300±83 1869 0.04450Hz 220V 0.12 4750±48 602 0.04550Hz 127V 0.17 2750±28 174 0.05250Hz 110V 0.17 2450±25 155 0.04650Hz 48V 0.25 1048±10 30.6 0.04350Hz 42V 0.29 917±9 19.9 0.05050Hz 36V 0.31 780±8 14.8 0.04950Hz 24V 0.38 520±5 6.6 0.049CJ20-1650Hz 380V 0.10 7790±78 1528 0.05250Hz 220V 0.12 4700±47 640 0.04550Hz 127V 0.17 2700±27 183 0.05250Hz 110V 0.17 2350±24 159 0.04550Hz 48V 0.25 1028±10 32.3 0.04350Hz 42V 0.29 900±9 21.0 0.05150Hz 36V 0.31 770±8 15.7 0.04950Hz 24V 0.38 513±5 7.0 0.049CJ20-2550Hz 380V 0.13 6200±62 983 0.07450Hz 220V 0.16 3700±37 320 0.07650Hz 127V 0.20 2138±21 118 0.06950Hz 110V 0.23 1852±19 77.4 0.07950Hz 48V 0.34 808±8 15.5 0.07550Hz 42V 0.36 707±7 12.1 0.07450Hz 36V 0.38 606±6 9.3 0.07050Hz 24V 0.48 404±4 3.9 0.075底图总号签字标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期日期交流接触器中间继电器线圈参数一览表共 46 页第 5 页描写描校旧底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-4050Hz 380V 0.17 4700±47 425 0.11150Hz 220V 0.23 2820±28 139 0.12250Hz 127V 0.29 1630±16 50.65 0.11250Hz 110V 0.31 1412±14 38.40 0.11150Hz 48V 0.48 616±6 6.99 0.11650Hz 42V 0.51 539±5 5.42 0.11550Hz 36V 0.57 465±5 3.74 0.12350Hz 24V 0.68 308±3 1.74 0.116CJ20-63CJ40-63～12550Hz 380V 0.29 2×(1380±14) 107 0.24750Hz 220V 0.38 2×(810±8) 36.6 0.24950Hz 127V 0.50 2×(470±5) 12.3 0.25050Hz 110V 0.53 2×(405±4) 9.4 0.24250Hz 48V 0.82 2×(170±2) 1.65 0.24350Hz 42V 0.87 2×(148±1) 1.28 0.23850Hz 36V 0.90 2×(128±1) 1.03 0.22150Hz 24V 1.12 2×(89±1) 0.46 0.238CJ20-10050Hz 380V 0.29 2×(1225±12) 95 0.22750Hz 220V 0.38 2×(720±7) 32.5 0.22950Hz 127V 0.50 2×(410±4) 10.7 0.22650Hz 110V 0.53 2×(354±4) 8.22 0.21950Hz 48V 0.82 2×(154±2) 1.49 0.22850Hz 42V 0.87 2×(135±1) 1.16 0.22550Hz 36V 0.90 2×(110±1) 0.89 0.19650Hz 24V 1.12 2×(77±1) 0.40 0.213底图总号标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期签字日期交流接触器中间继电器线圈参数一览表共 46 第 6 页描写描校旧底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-160CJ40-160～25050Hz 380V 0.35 2×(900±9) 64 0.32450Hz 220V 0.44 2×(520±5) 23.4 0.29650Hz 127V 0.64 2×(280±3) 9.95 0.33750Hz 110V 0.64 2×(260±3) 5.53 0.31350Hz 48V 0.98 2×(112±1) 1.02 0.31650Hz 42V 1.05 2×(99±1) 0.78 0.32150Hz 36V 1.12 2×(85±1) 0.59 0.31350Hz 24V 1.37 2×(56±1) 0.26 0.309CJ20-25050Hz 380V 0.53 2×(478±5) 18.9 0.50550Hz 220V 0.67 2×(300±3) 7.42 0.50750Hz 127V 0.90 2×(177±2) 2.43 0.53950Hz 110V 0.94 2×(150±2) 1.89 0.49850Hz 48V 1.41 2×(65±1) 1.12 0.48650Hz 42V 1.50 2×(57±1) 0.86 0.48250Hz 36V 1.60 2×(50±1) 0.56 0.481底图总号标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期签字日期交流接触器中间继电器线圈参数一览表共 46页第 7 页描写描校旧底图总号底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-400CJ40-315～50050Hz 380V 0.53 2×(430±4) 16.7 0.45050Hz 220V 0.72 2×(248±3) 5.52 0.45350Hz 127V 0.90 2×(165±2) 2.22 0.49850Hz 110V 0.94 2×(142±1) 1.75 0.46750Hz 48V 1.41 2×(61±1) 0.33 0.45250Hz 42V 1.50 2×(53±1) 0.26 0.44450Hz 36V 1.60 2×(46±1) 0.20 0.439CJ20-63050Hz 660V 0.72 2×(495±5) 17.7 1.26050Hz 380V 1.00 2×(248±3) 4.6 1.21850Hz 220V 1.35 2×(141±1) 1.43 1.26250Hz 127V 1.73 2×(83±1) 0.51 1.22050Hz 110V 1.86 2×(72±1) 0.39 1.22350Hz 48V 2.81 2×31 0.072 1.20250Hz 42V 3.00 2×27 0.056 1.19350Hz 36V 3.25 2×24 0.042 1.245签字标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期日期交流接触器中间继电器线圈参数一览表共 46 页第 8页描写描校旧底图总号底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-63用AJ2交直流通用节电器配用线圈50Hz 110V 0.31~0.33 2×(600±6)50Hz 220V 0.21~0.25 2×(800±8)CJ20-100用AJ2交直流通用节电器配用线圈50Hz 110V 0.33~0.35 2×(600±6)50Hz 220V 0.23~0.25 2×(800±8)CJ20-160用AJ2交直流通用节电器配用线圈50Hz 110V 0.38~0.42 2×(550±6)50Hz 220V 0.27~0.31 2×(900±9)CJ20-250用AJ2交直流通用节电器配用线圈50Hz 110V 0.51~0.57 2×(550±6)50Hz 220V 0.33~0.38 2×(900±9)CJ20-400用AJ2交直流通用节电器配用线圈50Hz 110V 0.55~0.60 2×(600±6)50Hz 220V 0.35~0.38 2×(900±9)CJ20-630用AJ2交直流通用节电器配用线圈50Hz 110V 0.70~0.75 2×(600±6)50Hz 220V 0.44~0.47 2×(900±9)签字标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期日期交流接触器中间继电器线圈参数一览表共 46 页第 9 页描写描校旧底图总号底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-63用AJ2交流专用节电器配用线圈50Hz 380V 0.29~0.33 2×(500±5)50Hz 220V 0.38~0.40 2×(450±5)CJ20-100用AJ2交流专用节电器配用线圈50Hz 380V 0.31~0.35 2×(500±5)50Hz 220V 0.40~0.42 2×(450±5)CJ20-160用AJ2交流专用节电器配用线圈50Hz 380V 0.33~0.38 2×(500±5)50Hz 220V 0.45~0.47 2×(450±5)CJ20-250用AJ2交流专用节电器配用线圈50Hz 380V 0.38~0.42 2×(500±5)50Hz 220V 0.60~0.63 2×(450±5)CJ20-400用AJ2交流专用节电器配用线圈50Hz 380V 0.40~0.45 2×(500±5)50Hz 220V 0.63~0.67 2×(450±5)CJ20-630用AJ2交流专用节电器配用线圈50Hz 380V 0.44~0.51 2×(600±6)50Hz 220V 0.63~0.71 2×(500±5)签字标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期日期。
abb接触器参数说明摘要：1.ABB 接触器的概念与应用领域2.ABB 接触器的型号与参数含义3.ABB 接触器的参数说明4.ABB 接触器的使用条件与注意事项5.结束语正文：一、ABB 接触器的概念与应用领域ABB 接触器是一种电气控制元件，主要用于建筑业和工业领域，如电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB 接触器具有高性能、可靠性和安全性，能够满足各种复杂工况的需求。
二、ABB 接触器的型号与参数含义ABB 接触器的型号大全涵盖了许多不同规格和功能的产品。
型号中的数字和字母代表了接触器的各种参数，如额定电压、额定电流、触点数量等。
例如，某款交流接触器的型号为A100-400，其中“A”表示产品系列，“100”表示额定电流为100A，“400”表示额定电压为400V。
三、ABB 接触器的参数说明1.额定电压：接触器铭牌额定电压是指主触点上的额定电压。
常用的电压等级有110V、220V、440V、660V 等。
2.额定电流：接触器铭牌额定电流是指主触点的额定电流。
直流接触器的额定电流有25A、40A、60A、100A、250A、400A、600A 等规格；交流接触器的额定电流有5A、10A、20A、40A、60A、100A、150A、250A、400A、600A 等规格。
3.触点数量：接触器的触点数量决定了其控制的电路数量。
常见的触点数量有1、2、3、4 等，特殊型号的接触器还可能有更多触点。
4.工作制种类：接触器的工作制种类包括长期工作制、短时工作制和断续周期工作制等。
不同工作制种类的接触器在承载能力、散热等方面有所差异。
5.使用类别：接触器的使用类别包括通用、防尘、防水、防爆等。
不同使用类别的接触器在不同环境下的使用性能和安全性有所差异。
四、ABB 接触器的使用条件与注意事项1.选择合适的接触器型号：根据负载的电压、电流和功率等因素选择合适的接触器型号，以确保接触器在正常使用条件下具有足够的承载能力和稳定性。
