接触器的基本结构和技术参数

交流接触器的分类及参数1.按用途分类：-主接触器：用于控制大功率设备，如电动机启动和停止。

-辅助接触器：用于控制辅助设备，例如指示灯、按钮等。

-时间延迟接触器：用于实现设定时间的延迟断开或接通电路功能。

-控制接触器：用于远程控制和信号传输。

2.按操作电压分类：-低压接触器：操作电压通常为24V或48V，适用于控制小功率装置。

-中压接触器：操作电压通常为110V或220V，适用于中等功率装置的控制。

-高压接触器：操作电压通常为380V或660V，适用于大功率设备的控制。

3.按额定电流分类：-小型接触器：额定电流一般在10A以下。

-中型接触器：额定电流在10A到50A之间。

-大型接触器：额定电流在50A以上。

4.按控制方式分类：-直接控制接触器：通过直接加电或去电来控制接触器的状态。

-间接控制接触器：通过触点来实现对接触器的控制。

5.按接触器结构分类：-双断点接触器：具有两对开合触点，用于提高接触器的可靠性和寿命。

-三断点接触器：具有三对开合触点，适用于控制电动机等高功率负载。

接触电阻是接触器在闭合状态下的电阻，影响接触器的继电器的工作效率和发热情况。

接触时间是指接触器的触点闭合的时间，断开时间是指接触器的触点断开的时间。

机械寿命是指接触器在正常工作条件下能够进行的开关次数，电气寿命是指接触器能够承受的最大负载电流和电压下的工作时间。

总之，交流接触器的分类和参数涉及多个方面，如用途、操作电压、额定电流、控制方式和接触器结构等。

在选择和使用交流接触器时，需要根据具体的应用需求和电路要求，综合考虑各项参数，并与实际情况相匹配，以确保设备正常可靠的运行。

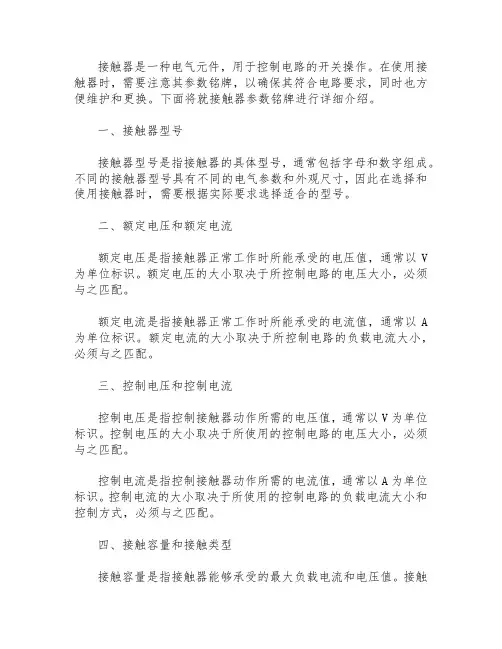

接触器是一种电气元件，用于控制电路的开关操作。

在使用接触器时，需要注意其参数铭牌，以确保其符合电路要求，同时也方便维护和更换。

下面将就接触器参数铭牌进行详细介绍。

一、接触器型号接触器型号是指接触器的具体型号，通常包括字母和数字组成。

不同的接触器型号具有不同的电气参数和外观尺寸，因此在选择和使用接触器时，需要根据实际要求选择适合的型号。

二、额定电压和额定电流额定电压是指接触器正常工作时所能承受的电压值，通常以V 为单位标识。

额定电压的大小取决于所控制电路的电压大小，必须与之匹配。

额定电流是指接触器正常工作时所能承受的电流值，通常以A 为单位标识。

额定电流的大小取决于所控制电路的负载电流大小，必须与之匹配。

三、控制电压和控制电流控制电压是指控制接触器动作所需的电压值，通常以V为单位标识。

控制电压的大小取决于所使用的控制电路的电压大小，必须与之匹配。

控制电流是指控制接触器动作所需的电流值，通常以A为单位标识。

控制电流的大小取决于所使用的控制电路的负载电流大小和控制方式，必须与之匹配。

四、接触容量和接触类型接触容量是指接触器能够承受的最大负载电流和电压值。

接触容量通常分为交流和直流两种类型，以及不同的等级。

在选择接触器时，需要根据实际需要确定接触容量。

接触类型是指接触器的接触形式。

接触类型通常分为常开型、常闭型和转换型等类型。

在选择接触器时，需要根据所控制电路的要求确定接触类型。

五、其他参数除了以上几个参数外，接触器参数铭牌上还可能包括其他一些重要参数，如机械寿命、电气寿命、工作温度范围等。

这些参数对于接触器的选择和使用都有重要的意义。

总之，在选择和使用接触器时，需要仔细查看接触器参数铭牌，并根据其上面的参数确定接触器是否符合要求。

同时，在安装和维护接触器时，也需要严格按照接触器参数铭牌上的规定操作，以确保其正常工作和使用寿命。

接触器的结构、主要技术参数、选用及主要问题1.接触器的结构接触器也称为电磁开关。

接触器主要分为交流接触器和直流接触器两种。

前者用于开闭交流电路，后者用于开闭直流电路。

接触器利用主触头来开闭电路，用辅助触头来执行控制指令。

接触器的主触头一般有3对常开主触头，采用双断点桥式触头结构，而辅助触头通常为一对或两对具有动合与动断的触头。

当励磁线圈两端加上额定电压时，动铁心与静铁心之间产生大于反作用弹簧力的电磁吸力，动、静铁心吸合，带动动铁心上的触头动作，即动断触头断开，动合触头闭合；当励磁线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。

接触器主要用于远距离接通和分断电路，还用于电动机的频繁起动、停止、反转和反接制动以及其他电器的频繁操作。

小型的接触器也经常作为中间继电器配合主电路使用。

在变频控制系统中，主接触器安装在断路器的下方，通过控制接触器主触头的开闭接通或分断变频器的输入电源，在变频器发生故障的情况下，通过故障信号使其快速分断。

接触器主要由电磁线圈、固定铁心、活动铁心、触头、辅助触头、灭弧罩（指大容量）和接线端组成。

接触器的触头，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

接触器的动作动力来源于电磁铁，电磁铁由上下两个“山”字形硅钢片材料做成的铁心组成，其中一个铁心固定，在上面套上线圈，另一半是活动铁心，用以带动主触头和辅助触头的开闭。

为了使磁力稳定，铁心的吸合面上加上短路环，接触器在失电后依靠弹簧复位。

也有的接触器采用绕楞角转动的拍合式电磁铁结构。

接触器为了保护触头均具有灭弧系统，大容量的交流接触器（20A 以上）采用缝隙灭弧罩及灭弧栅片灭弧，利用断开电路时产生的电磁力，快速拉断电弧，以保护触头。

直流接触器的灭弧系统较为特殊，通常采用单断点指形主触头结构和串联磁吹，陶土灭弧罩组成的灭弧系统或带灭弧触头的永磁恒定磁场磁吹陶土灭弧罩的灭弧系统（采用永磁恒定磁场灭弧，主触头接线端子必须按“+”、“-”极性连接直流电源）。

接触器组成及参数、类型接触器主要用于控制电动机、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。

它具有低电压释放保护功能，在电力拖动自动控制线路中被广泛应用。

接触器有交流接触器和直流接触器两大类型。

下面介绍交流接触器。

1、交流接触器的组成部分（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。

（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。

主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起电气联锁或控制作用，通常有两对常开两对常闭触头。

（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。

对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。

（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。

接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接电源侧，2、4、6接负荷侧。

辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。

接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。

当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。

2、接触器的主要技术参数和类型（1）额定电压：接触器的额定电压是指主触头的额定电压。

交流有220V、380V 和660V，在特殊场合应用的额定电压高达1140V，直流主要有110V、220V和440V。

（2）额定电流：接触器的额定电流是指主触头的额定工作电流。

它是在一定的条件（额定电压、使用类别和操作频率等）下规定的，目前常用的电流等级为10A～800A。

（3）吸引线圈的额定电压：交流有36V、127V、220V和380V，直流有24V、48V、220V和440V。

接触器的技术参数是标明其应用场合和使用范围的重要技术指标，通常其基本的技术参数与型号一样通过铭牌标签粘贴或直接标识在接触器外壳上，以供选用和检修时参考。

接触器的主要技术参数包括：额定工作电压、额定工作电流、电磁线圈的额定电压、约定发热电流、动作值、接通与分断能力、电气寿命与机械寿命、额定操作频率等。

（1）额定工作电压接触器上标识的额定工作电压是指其主触点的额定工作电压，即在规定条件下允许接触器主触点正常工作的电压值。

一般交流接触器的额定工作电压主要有110V、220V、380V、500V、660V等几种，直流接触器主要有110V、220V、440V、660V等几种。

选用交流接触器时，其主触点的额定工作电压应大于或等于负载电压。

（2）额定工作电流接触器上标识的额定工作电流是指其主触点的额定工作电流，即在规定条件下允许接触器主触点正常工作的电流值。

一般接触器中常用的额定工作电流等级有5A、10A、20A、40A、60A、100A、150A、250A、400A和600A。

（3）电磁线圈的额定电压常用的交流电磁线圈额定电压有36V、110V、220V和380V，直流有24V、48V、110V、220V、440V。

（4）约定发热电流在规定条件下试验时，在8h工作制下，各部分温升不超过极限值时所承载的最大电流。

（5）接通与分断能力接触器的接通与分断能力是指主触点在规定条件下能够进行可靠接通和分断的电流值。

在该电流值下，接通能力是指触点在闭合时不会引起触点熔焊，断开能力是指触点断开时能可靠灭弧的能力。

一般情况下，主触点的接通和分断能力与接触器的使用类别有关，其关系见表1-2所列。

（6）电气寿命和机械寿命接触器的电气寿命和机械寿命指可以使用的次数，一般以万次表示。

目前接触器的机械寿命已达数百万次，甚至更高，电气寿命一般应不小于机械寿命的l/20。

（7）额定操作频率额定操作频率是指每小时允许操作次数的最大值，单位为次/小时。

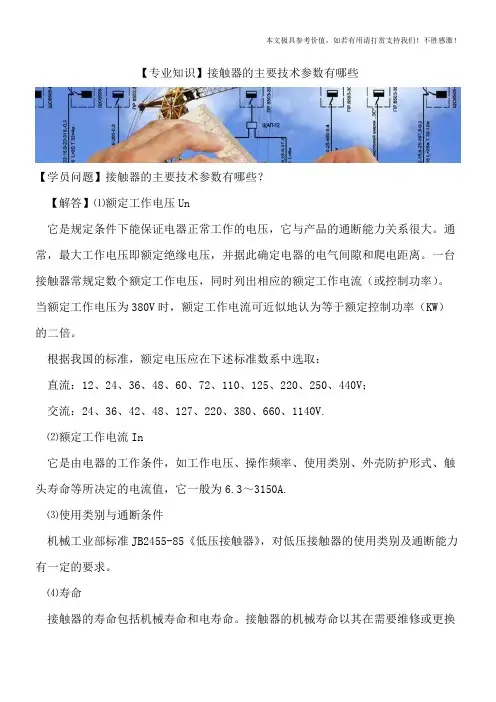

【专业知识】接触器的主要技术参数有哪些【学员问题】接触器的主要技术参数有哪些？【解答】⑴额定工作电压Un它是规定条件下能保证电器正常工作的电压，它与产品的通断能力关系很大。

通常，最大工作电压即额定绝缘电压，并据此确定电器的电气间隙和爬电距离。

一台接触器常规定数个额定工作电压，同时列出相应的额定工作电流（或控制功率）。

当额定工作电压为380V时，额定工作电流可近似地认为等于额定控制功率（KW）的二倍。

根据我国的标准，额定电压应在下述标准数系中选取：直流：12、24、36、48、60、72、110、125、220、250、440V；交流：24、36、42、48、127、220、380、660、1140V.⑵额定工作电流In它是由电器的工作条件，如工作电压、操作频率、使用类别、外壳防护形式、触头寿命等所决定的电流值，它一般为6.3～3150A.⑶使用类别与通断条件机械工业部标准JB2455-85《低压接触器》，对低压接触器的使用类别及通断能力有一定的要求。

⑷寿命接触器的寿命包括机械寿命和电寿命。

接触器的机械寿命以其在需要维修或更换机械零件前所能承受的无载操作循环次数来表示。

推荐的机械寿命操作次数为：0.001、0.003、0.01、0.03、0.1、0.3、0.6、1、3、10百万次。

接触器的电寿命以在规定的使用条件下，无需修理或更换零件的负载操作次数来表示。

除非另有规定，对于AC-3使用类别的电寿命次数，应不少于相应机械寿命的1/20，且产品技术条件应规定此标准。

⑸操作频率和额定工作制操作频率是指接触器每小时的允许操作次数，它分为九级，即每小时操作1、3、12、30、120、300、600、1200、3000次。

操作频率直接影响到接触器的电寿命和灭弧室的工作条件，也将影响到交流励磁线圈的温升。

接触器的额定工作制有8小时工作制、不间断工作制、短时工作制及断续周期工作制等四种。

短时工作制的触头通电时间有10、30、60、90min四种。

接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。

在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。

接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。

按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。

图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。

常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。

可以把交流接触器理解为一个由电磁铁控制的多触头开关。

其图形符号和文字符号如图2所示。

图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。

衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。

(2）触头系统交流接触器的触头可分为主触头和辅助触头。

主触头用于接通、断开电流较大的负荷电路即主电路。

所以，主触头截面积较大，一般为平面型。

辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。

交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。

交流接触器的触头有桥式双断点和指式单断点等型式。

（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。

交流接触器的型号含义结构示意图及对应符号说明 The Standardization Office was revised on the afternoon of December 13, 2020交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。

它具有低电压释放保护功能，在拖动自动控制线路中被广泛应用。

接触器有交流接触器和直流接触器两大类型。

下面介绍交流接触器。

下图所示为交流接触器的结构示意图及图形符号。

1．交流接触器的组成部分（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。

（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。

主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起联锁或控制作用，通常有两对常开两对常闭触头。

（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。

对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。

（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。

接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接侧，2、4、6接负荷侧。

辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。

接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。

当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。

2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。

CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。
