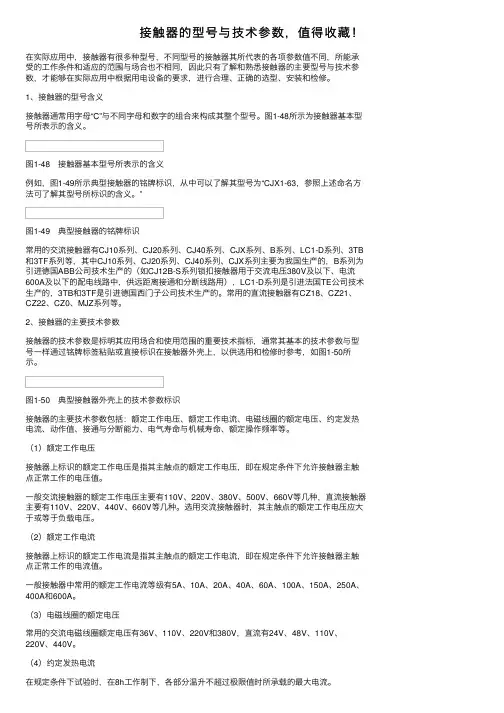

接触器的型号与技术参数，值得收藏！在实际应⽤中，接触器有很多种型号，不同型号的接触器其所代表的各项参数值不同，所能承受的⼯作条件和适应的范围与场合也不相同，因此只有了解和熟悉接触器的主要型号与技术参数，才能够在实际应⽤中根据⽤电设备的要求，进⾏合理、正确的选型、安装和检修。

1、接触器的型号含义接触器通常⽤字母“C”与不同字母和数字的组合来构成其整个型号。

图1-48所⽰为接触器基本型号所表⽰的含义。

图1-48　接触器基本型号所表⽰的含义例如，图1-49所⽰典型接触器的铭牌标识，从中可以了解其型号为“CJX1-63，参照上述命名⽅法可了解其型号所标识的含义。

”图1-49　典型接触器的铭牌标识常⽤的交流接触器有CJ10系列、CJ20系列、CJ40系列、CJX系列、B系列、LC1-D系列、3TB 和3TF系列等，其中CJ10系列、CJ20系列、CJ40系列、CJX系列主要为我国⽣产的，B系列为引进德国ABB公司技术⽣产的（如CJ12B-S系列锁扣接触器⽤于交流电压380V及以下、电流600A及以下的配电线路中，供远距离接通和分断线路⽤），LC1-D系列是引进法国TE公司技术⽣产的，3TB和3TF是引进德国西门⼦公司技术⽣产的。

常⽤的直流接触器有CZ18、CZ21、CZ22、CZ0、MJZ系列等。

2、接触器的主要技术参数接触器的技术参数是标明其应⽤场合和使⽤范围的重要技术指标，通常其基本的技术参数与型号⼀样通过铭牌标签粘贴或直接标识在接触器外壳上，以供选⽤和检修时参考，如图1-50所⽰。

图1-50　典型接触器外壳上的技术参数标识接触器的主要技术参数包括：额定⼯作电压、额定⼯作电流、电磁线圈的额定电压、约定发热电流、动作值、接通与分断能⼒、电⽓寿命与机械寿命、额定操作频率等。

（1）额定⼯作电压接触器上标识的额定⼯作电压是指其主触点的额定⼯作电压，即在规定条件下允许接触器主触点正常⼯作的电压值。

⼀般交流接触器的额定⼯作电压主要有110V、220V、380V、500V、660V等⼏种，直流接触器主要有110V、220V、440V、660V等⼏种。

交流接触器的分类及参数1.按用途分类：-主接触器：用于控制大功率设备，如电动机启动和停止。

-辅助接触器：用于控制辅助设备，例如指示灯、按钮等。

-时间延迟接触器：用于实现设定时间的延迟断开或接通电路功能。

-控制接触器：用于远程控制和信号传输。

2.按操作电压分类：-低压接触器：操作电压通常为24V或48V，适用于控制小功率装置。

-中压接触器：操作电压通常为110V或220V，适用于中等功率装置的控制。

-高压接触器：操作电压通常为380V或660V，适用于大功率设备的控制。

3.按额定电流分类：-小型接触器：额定电流一般在10A以下。

-中型接触器：额定电流在10A到50A之间。

-大型接触器：额定电流在50A以上。

4.按控制方式分类：-直接控制接触器：通过直接加电或去电来控制接触器的状态。

-间接控制接触器：通过触点来实现对接触器的控制。

5.按接触器结构分类：-双断点接触器：具有两对开合触点，用于提高接触器的可靠性和寿命。

-三断点接触器：具有三对开合触点，适用于控制电动机等高功率负载。

接触电阻是接触器在闭合状态下的电阻，影响接触器的继电器的工作效率和发热情况。

接触时间是指接触器的触点闭合的时间，断开时间是指接触器的触点断开的时间。

机械寿命是指接触器在正常工作条件下能够进行的开关次数，电气寿命是指接触器能够承受的最大负载电流和电压下的工作时间。

总之，交流接触器的分类和参数涉及多个方面，如用途、操作电压、额定电流、控制方式和接触器结构等。

在选择和使用交流接触器时，需要根据具体的应用需求和电路要求，综合考虑各项参数，并与实际情况相匹配，以确保设备正常可靠的运行。

交流接触器的分类及参数．交流接触器的分类交流接触器是电气回路很重要的原器件，交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

②按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

③按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

2．交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。

一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。

通常，最大工作电压即为额定电压。

常用的额定电压值为220V、380V、660V等。

（2）额定电流接触器触点在额定工作条件下的电流值。

380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。

常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。

（3）通断能力可分为最大接通电流和最大分断电流。

最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。

一般通断能力是额定电流的5～10倍。

交流接触器的参数I e A C U i U e A C I e P e分别是什么意思文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-交流接触器的参数Ie(AC-1), Ui, Ue, AC-3 Ie Pe 分别是什么意思1. AC-1：阻性负载接通与断开AC-2：绕线电机起、停止，制动；接通和断开额定电流。

AC-3：鼠笼电机起、停止，制动；接通2-3倍额定电流和断开额定电流。

AC-4：鼠笼电机频繁起、停止，制动；接通4-6额定电流和断开2-3倍额定电流。

AC指交流负载。

常用接触器类型使用类别代号适用典型负载举例典型设备AC－1无感或微感负载，电阻性负载电阻炉，加热器等AC－2绕线式感应电动机的启动、分断起重机，压缩机，提升机等AC－3笼型感应电动机的启动、分断风机，泵等AC－4笼型感应电动机的启动、反接制动或密接通断电动机风机，泵，机床等AC－5a放电灯的通断高压气体放电灯如汞灯、卤素灯等AC－5b白炽灯的通断白炽灯AC－6a变压器的通断电焊机AC－6b电容器的通断电容器AC－7a家用电器和类似用途的低感负载微波炉、烘手机等AC－7b家用的电动机负载电冰箱、洗衣机等电源通断AC－8a具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机AC－8b具有手动复位过载脱扣器的密封制冷压缩机的电动机压缩机不同的使用类别,接触器所能带的负载电流值不同.举例ABB接触器A75样本标明: RatedCurrentAC-3,400V---75ARatedCcurrentAC-1,40℃----125A也就是说,A75带鼠笼电动机的话,可以启动75A的电机,而如果接通电阻丝的话,可以带125A的电阻丝.混合负荷电动机负载用接触器的选用在许多情况下，接触器是在AC－3和AC－4或AC－2和AC－4条件下混合使用，即在正常通断与点动操作方式下混合使用。

混合使用的触头寿命X可用下述公式计算：? X=A/[1+C/100（A/B-1）]式中：A－正常负荷下的触头寿命；B－点动操作下的触头寿命；C－点动操作占通断次数的百分比。

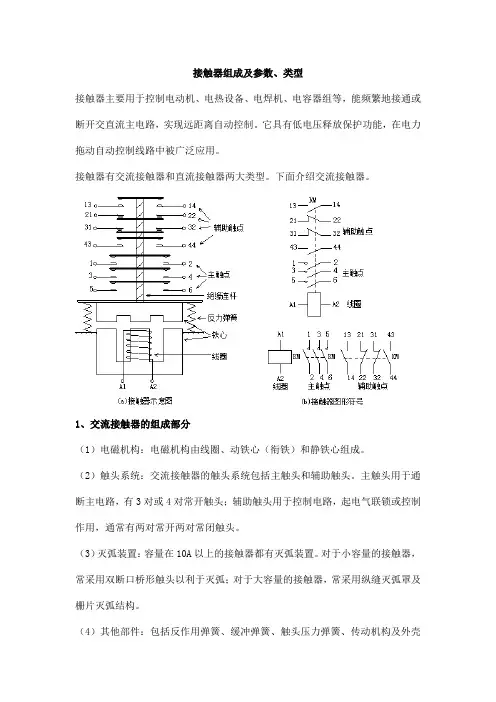

接触器组成及参数、类型接触器主要用于控制电动机、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。

它具有低电压释放保护功能，在电力拖动自动控制线路中被广泛应用。

接触器有交流接触器和直流接触器两大类型。

下面介绍交流接触器。

1、交流接触器的组成部分（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。

（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。

主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起电气联锁或控制作用，通常有两对常开两对常闭触头。

（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。

对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。

（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。

接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接电源侧，2、4、6接负荷侧。

辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。

接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。

当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。

2、接触器的主要技术参数和类型（1）额定电压：接触器的额定电压是指主触头的额定电压。

交流有220V、380V 和660V，在特殊场合应用的额定电压高达1140V，直流主要有110V、220V和440V。

（2）额定电流：接触器的额定电流是指主触头的额定工作电流。

它是在一定的条件（额定电压、使用类别和操作频率等）下规定的，目前常用的电流等级为10A～800A。

（3）吸引线圈的额定电压：交流有36V、127V、220V和380V，直流有24V、48V、220V和440V。

1 .交流接触器的分类交流接触器是电气回路很重要的原器件，交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

②按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

③按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

2 .交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。

一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。

通常，最大工作电压即为额定电压。

常用的额定电压值为220V、380V、660V等。

（2）额定电流接触器触点在额定工作条件下的电流值。

380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。

常用额定电流等级为5A、IOA.20A、40A、60A、IoOA、150A、250A、400A、600A o （3）通断能力可分为最大接通电流和最大分断电流。

最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。

一般通断能力是额定电流的5-10倍。

常用接触器简介（1）CJ系列交流接触器CJ系列交流接触器常用的有CJl2系列、CJ20系列、CJ28系列、CJ38系列和CJ40系列产品。

其中，CJl2系列适用于交流50Hz的电力线路中，主要用于冶金、轧钢企业起重机等的电器设备中，作远距离闭合和断开电路，并作交流电动机频繁起动、停止和反接等；cJ20系列适用于交流50Hz或60Hz的电力系统中闭合和断开电路，并与适当的热继屯器组合成电动机起动器，以保护可能发生过载的电路；CJ28系列适用于交流50Hz或60Hz的电力线路中，供远距离频繁起动和控制电动机之用，并可与适当的热继电器组成电磁起动器，两台接触器加装一个机械联锁器，可组成可逆接触器；CJ38系列和CJ40系列适用于50Hz 或60Hz的电力系统中闭合和断开电路，并与适当的热过载继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。

常用CJ系列交流接触器的主要技术数据见表9-74—表9-78。

表9-74 CJl2系列交流接触器主要技术数据表9-75 CJ20 系列交流接触接触主要技术数据表9-76 CJ28系列交流接触器主要技术数据（续）(续)（2） 3TB、3TF系列交流接触器3TB系列交流接触器适用于交流50Hz或60Hz，电压至660V，电流至630A的电力系统中，供远距离频繁起动和控制电动机之用，也可用于闭合和断开电容负载、照明负载、电阻负载及及部分直流负载。

其主要技术数据见表9—79。

表9-79 3TB系列交流接触器主要技术数据类别下，额定工作电压为380V时，额定电流至400A的电流中，供远距离接通和分断电路，并可与与热过载继电器组成电磁起动器，以保护可能发生操作过负载的电路。

其主要技术数据见表9-80。

表9-80 3TF系列交流接触器主要技术数据（续）B系列交流接触器适用于交流50Hz或60Hz，额定电压至660V，额定电流至475A的电力线路中，供远距离闭合和断开电力线路或频繁地控制电动机，它具有失压保护作用，常与T系列热继电器组成电磁起动器，此时具有过载和断相保护作用。

交流接触器的主要技术参数与选用接触器是一种电气控制设备，主要用于控制电路的开关，广泛应用于工业自动化领域。

下面将介绍交流接触器的主要技术参数和选用要点。

1. 额定电流（Rated Current）额定电流是指交流接触器正常工作时，其能够承受的最大电流值。

选用时需要根据所控制的负载电流大小来选择，一般应大于或等于负载电流。

2. 额定电压（Rated Voltage）额定电压是指交流接触器在正常运行中所能承受的最大电压值。

选用时要注意与所控制的负载电压相匹配，一般应大于或等于负载电压。

3. 使用频率（Frequency）使用频率是指交流接触器可正常工作的频率范围，主要分为50Hz和60Hz两种。

根据所在地区的电网频率选用相应的接触器。

4. 接触器的极数（Pole Number）接触器的极数是指接触器内部的触点数量。

选择时需要根据所控制的电路数量决定，一般可分为2极、3极、4极等多种类型。

5. 安装方式（Mounting Type）安装方式是指接触器的安装形式，有插装式、固装式和轨道安装式等。

选择时要根据实际情况决定。

6. 机械寿命（Mechanical Life）机械寿命是指接触器在正常使用条件下能够保持正常工作的时间。

选用时要根据需要的使用寿命来选择。

7. 电气寿命（Electrical Life）电气寿命是指接触器在正常使用条件下能够保持正常工作的电气周期数。

同样需要根据需要的使用寿命来选择。

8. 环境温度（Operating Temperature）环境温度是指接触器可以正常工作的温度范围，一般为-20℃到+60℃之间。

选用时要根据实际使用环境的温度来选择。

9. 防护等级（Protection Grade）防护等级是指接触器的外壳对固体物体和水的防护能力。

一般采用IP20、IP40等分类。

10. 防护功能（Protective Function）一些现代化的接触器还具备过载保护、短路保护、缺相保护等功能，根据实际需求来选择。

交流接触器介绍范文
1.按电流分为小型、中型和大型接触器。

小型接触器适用于控制小功
率设备，中型接触器适用于控制中功率设备，大型接触器适用于控制大功
率设备。

2.按控制电压分为低压和高压接触器。

低压接触器适用于控制额定电
压不超过1000V的电路，高压接触器适用于控制额定电压超过1000V的电路。

3.按应用领域分为通用接触器和专用接触器。

通用接触器适用于一般
用途，如空调、电灯等，专用接触器适用于特殊设备，如电梯、压缩机等。

1.高可靠性：交流接触器采用可靠的电磁原理工作，具有很高的开关
能力和稳定性。

2.耐久耐用：交流接触器的主接触器采用合金触点，具有较长的使用
寿命。

3.多功能：交流接触器可以与多种控制设备组合使用，实现多种复杂
的控制功能。

4.过载保护：交流接触器内置过载保护装置，可以在电路发生过载时
及时切断电源，保护设备安全。

5.易安装：交流接触器具有简单的结构和紧凑的尺寸，安装方便，适
用于各种场合。

总结起来，交流接触器是一种用于控制电气设备开关的装置，具有高
可靠性、耐久耐用和多功能的特点。

它在电力系统、工业自动化以及各种
建筑和通讯领域有着广泛的应用。

通过合理配置和使用交流接触器，可以实现电路的安全控制和过载保护，提高设备的工作效率和稳定性。
