接触器介绍接触器是电力拖动和自动控制系统中使用量大、面广的一种低压控制电器，用来频繁地接通和断开交直流主回路和大容量控制电路。
主要控制对象是电动机，也可以控制其他负载，如电焊机、电照明、电容器、电阻炉等。
交流接触器具有操作频率高、使用寿命长、工作可靠、性能稳定、维护方便等优点，能实现远距离控制，同时还具有欠电压释放保护和零电压保护功能。
按控制电流性质的不同，接触器分交流接触器和直流接触器两大类。
一、接触器的结构和工作原理接触器主要由电磁机构、触头系统和灭弧装置组成，其结构如图所示。
当接触器线圈通电后，在铁心中产生磁通。
由此在衔铁气隙处产生吸力，使衔铁产生闭合动作，主触头在衔铁的带动下也闭合，于是接通了主电路。
同时，衔铁还带动辅助触头动作，使原来打开的辅助触头闭合，而使原来闭合的辅助触头打开。
当线圈断电或电压显著降低时，吸力消失或减弱，衔铁在缓冲弹簧作用下，主、辅触头又恢复到原来状态。
这就是接触器的工作原理。
接触器的图形、文字符号如图所示。
二、交流接触器交流接触器线圈通以交流电，主触头接通，断开交流主电路。
当交流磁通穿过铁心时，将产生涡流和磁滞损耗，使铁心发热。
为减少铁损，铁心用硅钢片冲压而成。
为便于散热，线圈做成短而粗的圆筒状绕在骨架上，CJ20 系列交流接触器实物如图所示，交流接触器工作原理如图所示。
常用的交流接触器有CJ10、CJ12、CJ10X、CJ20、CJX2、CJX1、3TB、3TD、LC1-D、LC2-D等系列。
三、直流接触器直流接触器线圈通以直流电流，主触头接通，断开直流主电路，CZ0系列直流接触器外形如图所示。
因为线圈通入的是直流电，铁心中不会产生涡流和磁滞损耗，所以不会发热。
直流接触器灭弧较困难，一般采用灭弧能力较强的磁吹灭弧装置。
对于 250A 以上的直流接触器，往往采用串联双绕组线圈，直流接触器双绕组线圈接线如图所示。
线圈1为启动线圈，线圈2为保持线圈，接触器的一个常闭辅助触头与保持线圈并联连接。

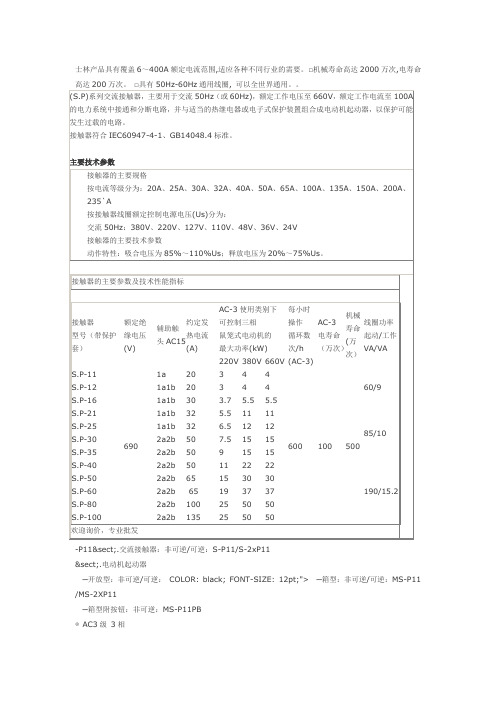

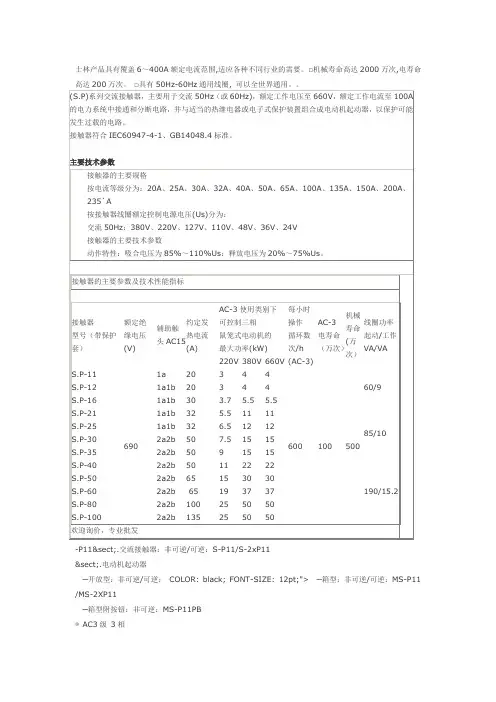

士林产品具有覆盖6～400A 额定电流范围,适应各种不同行业的需要。
□机械寿命高达2000万次,电寿命高达200万次。
□具有50Hz-60Hz 通用线圈, 可以全世界通用。
(S.P)系列交流接触器，主要用于交流50Hz （或60Hz)，额定工作电压至660V ，额定工作电流至100A 的电力系统中接通和分断电路，并与适当的热继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。
接触器符合IEC60947-4-1、GB14048.4标准。
主要技术参数 接触器的主要规格按电流等级分为：20A 、25A 、30A 、32A 、40A 、50A 、65A 、100A 、135A 、150A 、200A 、235`A按接触器线圈额定控制电源电压(Us)分为：交流50Hz ：380V 、220V 、127V 、110V 、48V 、36V 、24V 接触器的主要技术参数动作特性：吸合电压为85%～110%Us ；释放电压为20%～75%Us 。
接触器的主要参数及技术性能指标接触器 型号（带保护套） 额定绝 缘电压(V)辅助触头AC15约定发 热电流(A) AC-3使用类别下可控制三相 鼠笼式电动机的 最大功率(kW) 每小时 操作 循环数次/h(AC-3)AC-3电寿命（万次） 机械 寿命(万次）线圈功率起动/工作 VA/VA220V 380V 660V S.P-11 6901a 20 3 4 4 60010050060/9S.P-12 1a1b 20 3 4 4 S.P-16 1a1b 30 3.7 5.5 5.5 S.P-21 1a1b 32 5.5 11 11 85/10S.P-25 1a1b 32 6.5 12 12 S.P-30 2a2b 50 7.5 15 15 S.P-35 2a2b 50 9 15 15 S.P-40 2a2b 50 11 22 22 190/15.2S.P-50 2a2b 65 15 30 30 S.P-60 2a2b 65 19 37 37 S.P-80 2a2b 100 25 50 50 S.P-100 2a2b135255050欢迎询价，专业批发-P11§.交流接触器：非可逆/可逆：S-P11/S-2xP11 §.电动机起动器─开放型：非可逆/可逆： COLOR: black; FONT-SIZE: 12pt;"> ─箱型：非可逆/可逆：MS-P11/MS-2XP11─箱型附按钮：非可逆：MS-P11PB ◎AC3级 3相240V→KW/HP/A：3.5/4.5/13 380V→KW/HP/A：5.5/7.5/12 440V→KW/HP/A：5.5/7.5/12 ◎辅助接点＊.非可逆型：1a＊.可逆型：2×1b◎附属装置＊.机械连锁组造型：MPU-11＊.可外挂线圈突波吸收器＊.可加装辅助接点组。
切换电容器交流接触器工作原理2010-05-09 09:07一、综述为了节约能源和电力，在电力系统采用提高有效功率，减低无功损耗，故在电路中加入电力电容器，进行无功补偿。
但是，每当一组电力电容器投入网络的一瞬间，给该电路一次电流浪涌。
俗称″涌流″。
涌流的产生，来自电力电容器的电容与网络的线路阻抗，在线路中振荡而形成的，其峰值可达到该支路接触器额定电流的１００倍上下。
补偿装置常年连续工作，而动作又频繁，所在故障率又相当高，因此不得不采取措施。
在线路中串接电抗器，体积大，费用高，所以现在用户急需一种既安全又运行可靠符合国际标准的一种电容接触器。
同时也希望辅助接点多一点，可以减少线路中的中间电器。
ＣＪＸ２Ａ系列切换电容器接触器（以下简称电容接触器或产品）与国内同类同容量产品相比体积小，结构新颖配合巧妙，安装方便，性能优良，辅助触点多，特别是充电抑制涌流装置有独特之处，为国内独创。
主要技术经济指标高于国内同类产品，使用安全可靠，又符合国际标准，是国内最理想的切换元件。
二、用途ＣＪＸ２Ａ系列切换电容接触器，主要用于５０Ｈｚ在ＡＣ－６ｂ使用类别下，额定工作电压３８０Ｖ的电力电容器柜中，作为投入和切断电力电容器组，以调整电力系统的ｃｏｓ值（功率因数），抑制接通时出现的涌流。
三、产品结构ＣＪＸ２Ａ系列电容接触器是由充电抑制涌流装置和交流接触器组成，见图１。
动作机构为直动式，触头为双断点，磁系统为Ｅ字形铁芯，迎接式结构，磁系统为塔式弹簧的吸反力配合。
图１投入前产品状态充电抑制涌流装置：由充电主触头、辅助触头和限流电阻组组成。
充电主触头支架和辅助触头支架是由永久磁铁联结（吸合）。
有时吸合，有时分开。
（见图２），辅助触头支架又和接触器支架相联结。
接触器触头动作该辅助触头也动作。
辅助触点有二对。
限流电阻组由六根合金电阻线组成。
绝缘，耐热是该装置的重要组成部分。
四、产品限流原理和运行产品结构设计为：抑制涌流装置的主触头开距小于接触器的主触头开距。
如何选用接触器：选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。
2、接触器的使用类别应与负载性质相一致。
3、主触头的额定工作电流应大于或等于负载电路的电流。
要注意的是接触器的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。
4、主触头的额定工作电压应大于或等于负载电路电压。
5、吸引线圈的额定电压应与控制电路电压相一致，接触器在线圈额定电压85%及以上应能可靠地吸合接触器的主要参数1、额定电压（1）接触器铭牌额定电压是指主触点上的额定电压，通常用的电压等级为：直流接触器：110V 220V 440V 660V等档次。
交流接触器：127V 220V 380V 500V等档次。
如某负载是380V的三相感应电动机，则应选380V的交流接触器。
（2）额定工作电压额定工作电压是与额定工作电流共同决定接触器使用的电压值，接触器的接通与分断能力、工作制种类以及使用类别等技术参数都与额定电压有关。
对于多相电路来说，额定电压是指电源相间电压（即线电压）。
另外，接触器可以根据不同的工作制和使用类别规定许多组额定工作电压和额定电流的数值。
例如：CJ10—40型交流接触器，额定电压为220V时可控制电动机为11KW，额定电压为380V时可控制电动机为20KW。
（3）额定绝缘电压额定绝缘电压是与介电性能试验、电气间隙和爬电距离有关的一个名义电压值，除非另有规定，额定绝缘电压是接触器的最大额定工作电压。
在任何情况下，额定工作电压不得超过额定绝缘电压。
2、额定电流（1）额定电流接触器铭牌额定电流是指主触点的额定电流。
通常用的电流等级为：直流接触器：25A 40A 60A 100A 250A 400A 600A。
交流接触器：5A 10A 20A 40A 60A 100A 150A 250A 400A 600A。

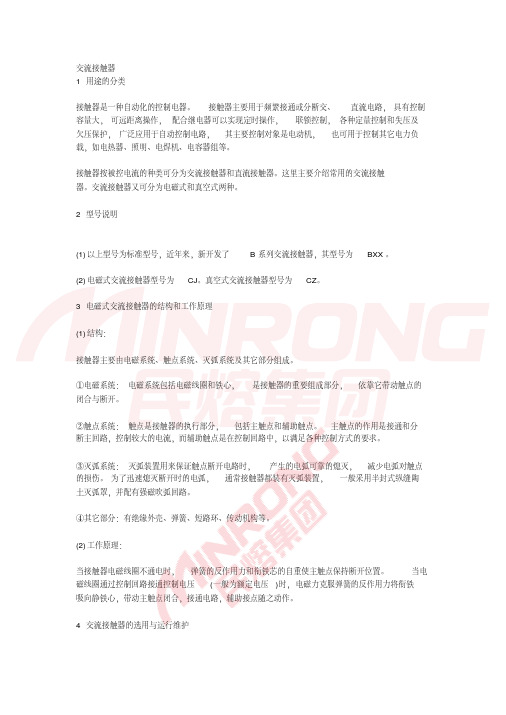

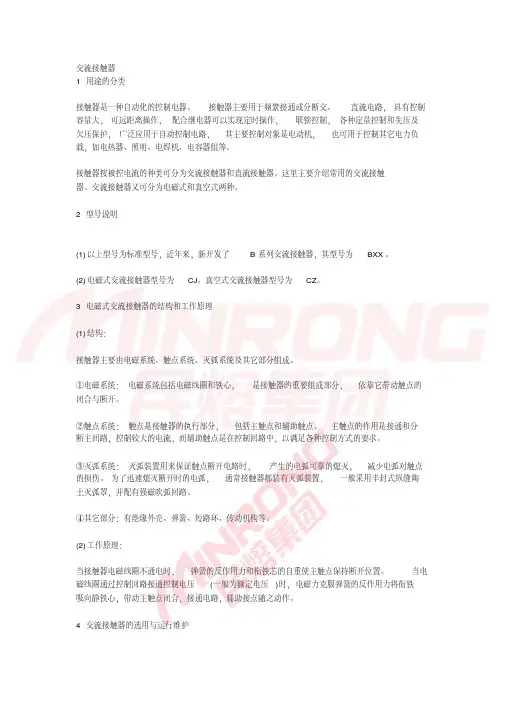

1 用途的分类接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式和真空式两种。
2 型号说明(1)以上型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
3 电磁式交流接触器的结构和工作原理(1)结构：接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
(2)工作原理：当接触器电磁线圈不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。
当电磁线圈通过控制回路接通控制电压(一般为额定电压)时，电磁力克服弹簧的反作用力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。
4 交流接触器的选用与运行维护①主回路触点的额定电流应大于或等于被控设备的额定电流，控制电动机的接触器还应考虑电动机的起动电流。
为了防止频繁操作的接触器主触点烧蚀，频繁动作的接触器额定电流可降低使用。
②接触器的电磁线圈额定电压有36V、110V、220V、380V等，电磁线圈允许在额定电压的80%～105%范围内使用。
矿用照明综保ZBZ-10.0M工作原理简介ZBZ-10.0M装置为煤矿井下127V照明及信号负载供电、电源控制及对有关线路及负载进行短路、漏电保护及漏电闭锁。
可以取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。

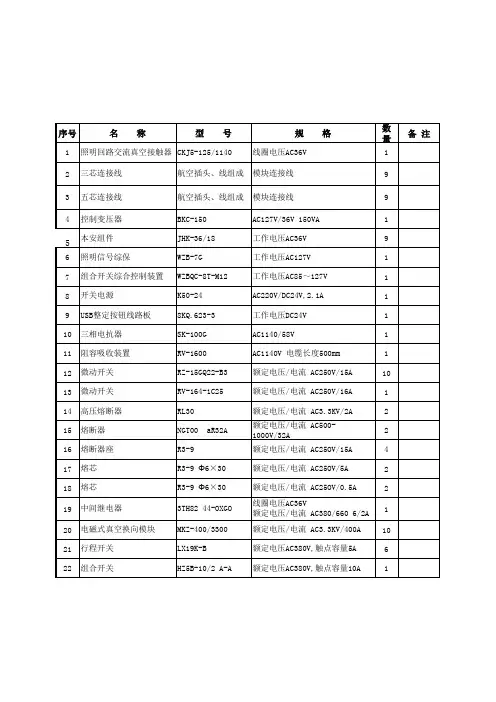

1、元件介绍2、电气原理2.1、电气原理及操作程序：合上隔离开关GHK,控制变压器BK2得电，副边输出交流36V电压，为控制回路提供电源；同时，三相变压器BK1得电，副边输出三相交流127V,—方面为照明和信号回路提供工作电源；另一方面为综合保护装置WZB-7正常工作提供电源。
这时，综合保护装置WZB-7得电，工作灯亮，给出信号指示，进行各项功能的自检。
若线路正常，其保护结点K1闭合，为起动作好准备。
按下起动按钮QA，中间继电器ZJ得电吸合，其常开触点闭合，常闭触点断开。
于是，真空接触器CJ得电吸合并自保。
合位灯亮，给出相应的信号指示。
127V主线路接通，照明和信号回路正常工作。
按停止按钮TA,切断控制回路，中间继电器ZJ释放，真空接触器CJ跳闸。
合位和事件灯熄灭，工作灯亮，给出相应的信号指示。
127V主线路断开，照明和信号回路被切断。
2.2、电气原理见附图2.3 动作试验电路2.3.1 短路动作试验按合短试按钮，DS2闭合，保护器动作，K1、K1K（CB1）断开，中间继电器断电，触点ZJ1-1断开，真空接触器断电，主接触器断开，综保断电动作。
2.3.2 漏电动作试验按合漏试按钮，LS闭合, 保护器动作，K1、K1K（CB1）断开，中间继电器断电，触点ZJ1-1断开，真空接触器断电，主接触器断开，综保断电动作。
交流接触器型号例CJ10-20 C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。
用CJ10--20的接触器，三相，电压380伏，电流20安施耐德接触器:LC1-D09M5C型号含义： LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
GC5系列交流接触器主要适用于50Hz（60HZ）额定工作电压至660V，额定工作电流至9A的电路中，供远距离接通和分断电路之用，并可与适当的热继电器组成电动机启动器，以保护可能发生过载的短路。
[符合标准]∙GB14048.1 IEC60947-1 低压开关设备和控制设备总则∙GB14048.4 IEC60947-4低压机电式接触器和电动机启动器∙GB14048.5 IEC60947-5控制电路和开关元件机电式控制电路电器∙GB14048.5 IEC60947-5控制电路和开关元件机电式控制电路电器[结构型式]∙和LC1-E系列接触器相比，具有结构先进，体积小，重量轻、功耗小、寿命长、安全可靠技术性能指标高等特点。
∙可以采用积木式安装方式加装辅助触头组、热继电器等附件组合成多种派生系列产品。
∙接触器除用螺钉安装外，还可以用35mm标准卡轨安装。

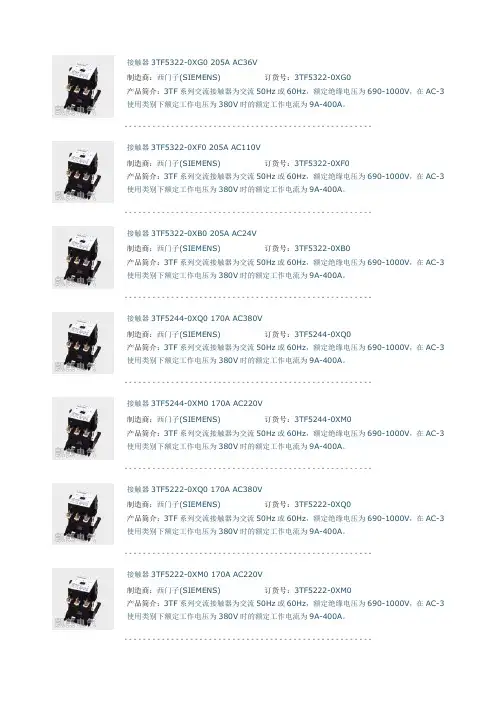

制造商：西门子(SIEMENS) 订货号：3TF5322-0XG0产品简介：3TF系列交流接触器为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流为9A-400A。
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -接触器3TF5322-0XF0 205A AC110V制造商：西门子(SIEMENS) 订货号：3TF5322-0XF0产品简介：3TF系列交流接触器为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流为9A-400A。
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -接触器3TF5322-0XB0 205A AC24V制造商：西门子(SIEMENS) 订货号：3TF5322-0XB0产品简介：3TF系列交流接触器为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流为9A-400A。
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -接触器3TF5244-0XQ0 170A AC380V制造商：西门子(SIEMENS) 订货号：3TF5244-0XQ0产品简介：3TF系列交流接触器为交流50Hz或60Hz，额定绝缘电压为690-1000V，在AC-3使用类别下额定工作电压为380V时的额定工作电流为9A-400A。
