正泰接触器CJ 及CJ

BCJX2系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A 的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。

本产品符合IEC60947-4-1，GB14048.4标准。

CJX2交流接触器CJ X 2-□□ □□触头数量，用数字表示 10表示三常开主触头、 一常开辅助触头(32A及以下) 01表示三常开主触头、 一常闭辅助触头(32A及以下) 11表示三常开主触头、一常开一常闭辅助触头(40A及以上) 04表示四常开主触头、08表示两常开两常闭主触头(除18A、32A以外)基本规格代号，用380V、AC-3的额定工作电流数值表示 设计序号 小型 交流接触器 F4-□ □常闭辅助触头数量 常开辅助触头数量 辅助触头组F5-□ □0表示延时范围0.1s3s ~ 2表示延时范围0.1s 30s ~ 4表示延时范围10s 180s ~ T表示通电延时；D表示断电延时 空气延时头适用范围1型号及含义2系列侧挂式1常闭辅助触头1常开辅助触头设计序号辅助触头组交流接触器企业特征代号N C F 1-11C工作电压工作电流类别(A型适用于电流为09A 32A接触器，B型适用于电~流为40A 95A接触器)~设计序号浪涌抑制器SR 2 - □ / □3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶 尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：安装面与垂直面倾斜度不大于±5°。

3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

B接触器类CJX1交流接触器CJX 1-□/□ □ Z有Z表示直流操作表示常闭辅助触头数量表示常开辅助触头数量额定工作电流(AC-3、380V)设计序号交流接触器CJX1系列交流接触器主要用于交流50Hz或60Hz，额定绝缘电压为660V 1000V，在AC-3使用类别下~额定工作电压为380V时额定工作电流为9A 475A的电力线路中。

作为供远距离接通和分断电路之用，并~适用于控制交流电动机的起动、停止及反转。

本产品符合IEC60947-4-1、VDE0660、GB14048.4等标准。

3.1 周围环境温度：-5℃＋40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高的湿 度，对由于温度变化偶尔产生的凝露应采取特殊措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

3正常工作条件和安装条件适用范围1型号及含义2系列其它55.1 结构特点：5.1.1 总体结构：接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头组合方式见表5。

接触器触头支持件与衔铁采用弹性锁和联结，消除了薄弱环节。

动作机构灵活，手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。

接触器外形尺寸小巧，安装面积小。

安装方式可用导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。

产品安全、可靠性好，为国际先进的接触器机种。

图1 安装位置5.1.2 触头系统：主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。

灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板，Ie≥32A装有金属隔弧板，保证人身及临近电器的安全。

接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。

CJ20交流接触器3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。

~3.2 海拔高度：不超过2000m。

3.3 大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对 湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级：3级。

3.5 安装类别：Ⅲ类。

3.6 安装条件：安装面与垂直面倾斜度不大于±5°。

3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

CJ20系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至660V，额定工作电流至630A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器组合，以保护可能发生操作过负荷的电路。

接触器符合IEC60947-4-1、GB14048.4标准。

CJ 20-□ □/□辅助规格代号：06表示660V 派生代号：Jz表示交直流通用节电型 (仅CJ20-63以上提供节电产品) (AC-3，380V时)额定工作电流(A) 设计序号 交流接触器4.1 线圈额定控制电源电压Us为：交流50Hz，110V、127V、220V、380V；直流：110V、220V4.2 机械寿命：CJ20-10、16、25、40、63、100、160为1000万次，CJ20-250、400、630为600万次。

4.3 节电产品节电率(见表1)。

表1产品型号节电率%CJ20-63160JZ ~90CJ20-250630JZ ~95适用范围1型号及含义23正常工作条件和安装条件4主要参数及技术性能系列BCJ20-16CJ20-25CJ20-40CJ20-63CJ20-10016325580125RT16-32RT16-25062/8.5570/611001201200690 4.55.51118287.51122305011132235504.4 接触器的主要参数及技术性能指标(见表2)。

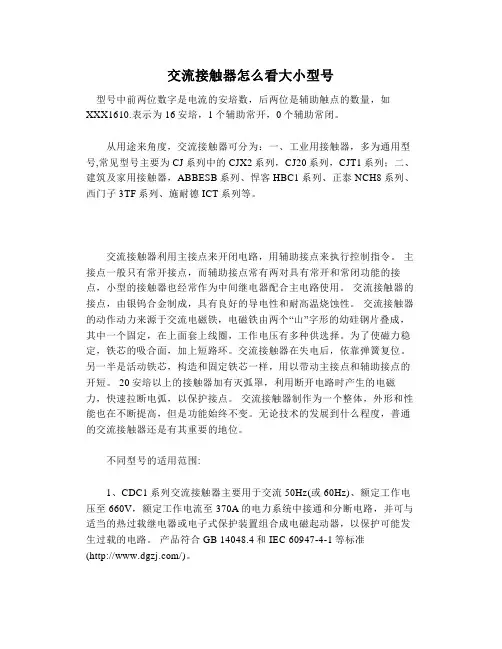

交流接触器怎么看大小型号型号中前两位数字是电流的安培数，后两位是辅助触点的数量，如XXX1610.表示为16安培，1个辅助常开，0个辅助常闭。

从用途来角度，交流接触器可分为：一、工业用接触器，多为通用型号,常见型号主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列；二、建筑及家用接触器，ABBESB系列、悍客HBC1系列、正泰NCH8系列、西门子3TF系列、施耐德ICT系列等。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。

交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。

无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。

不同型号的适用范围:1、CDC1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

产品符合GB 14048.4和IEC 60947-4-1等标准(/)。

2、CDC3-9~110交流接触器(以下简称接触器)主要用于交流50Hz(或60Hz)、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V、额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作(运行)可能发生过载的电路。

正泰接触器原理-概述说明以及解释1.引言1.1 概述概述正泰接触器是一种电气控制器件，广泛应用于电力系统、工业自动化等领域。

它的作用是在电路中建立或中断电流的路径，用于控制电气设备的运行和保护。

正泰接触器在电力系统中的作用相当重要，对于电路的可靠性和稳定性起着至关重要的作用。

正泰接触器的工作原理是基于电磁吸合和释放的原理。

当电磁线圈通电时，产生的磁场会吸引接触器内部的铁心，使接触器闭合，形成通路，电流通过。

当电磁线圈断电时，磁场消失，接触器弹簧的力量会将铁心推出，接触器打开，中断电流。

通过控制电磁线圈通断电，可以实现对电流的控制和切换。

正泰接触器具有很多优点，如结构紧凑、可靠性高、使用寿命长等。

它能承受较大的电流和电压，适用于不同的电路需求。

同时，正泰接触器还具备耐热、耐腐蚀等特性，适应各种复杂的工作环境。

随着电力系统的发展和工业自动化的推进，正泰接触器在未来的应用前景十分广阔。

它不仅在传统的电力系统中发挥重要作用，还可以应用于智能电网、新能源装备等领域。

正泰接触器的技术也在不断创新和改进，以适应不断变化的电气控制需求，提高系统的安全性和稳定性。

综上所述，正泰接触器作为一种重要的电气控制器件，通过电磁原理实现电路的控制和保护。

它具备多种优点，广泛应用于电力系统和工业自动化等领域。

未来，随着电力系统的发展和技术的进步，正泰接触器将有更加广阔的应用前景，并为电气控制领域的发展做出更大的贡献。

1.2 文章结构文章结构部分的内容如下：在本文中，将对正泰接触器的原理进行详细讨论。

文章分为引言、正文和结论三个主要部分。

引言部分首先对正泰接触器进行了概述，介绍了它的基本定义和作用。

接着，文章描述了整篇文章的结构安排，说明了各个章节的主要内容和目的。

最后，明确了本文的目的，即通过对正泰接触器原理的解析，提供读者对该设备的深入理解。

正文部分是本文的核心部分，主要介绍了正泰接触器的工作原理。

首先，文章会对正泰接触器的定义和作用进行详细说明，包括它在电气控制系统中的作用和应用场景。

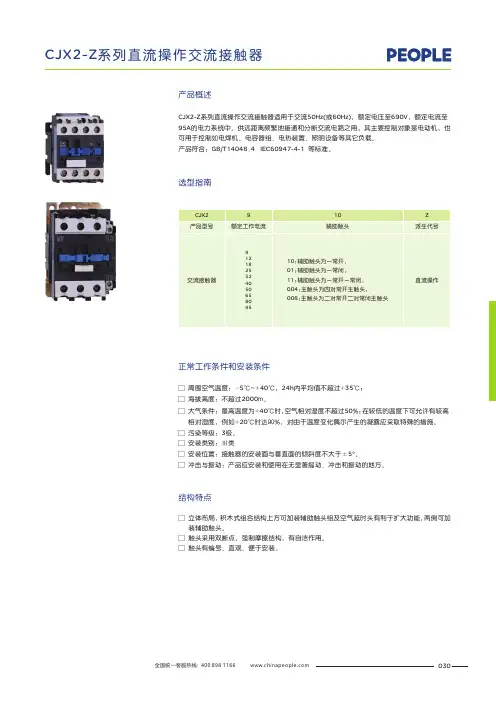

产品概述选型指南CJX2-Z系列直流操作交流接触器适用于交流50Hz(或60z)额定电压至690V额定电流至95A的电力系统中。

供远距离频繁地接通和分断交流电路之用，其主要控制对象是电动机，也可用于控制如电焊机、电容器组、电热装置、照明设备等其它负载。

产品符合：GB/T14048.4 IEC60947-4-1 等标准。
