各种容量接触器线圈参数

接触器介绍接触器是电力拖动和自动控制系统中使用量大、面广的一种低压控制电器，用来频繁地接通和断开交直流主回路和大容量控制电路。

主要控制对象是电动机，也可以控制其他负载，如电焊机、电照明、电容器、电阻炉等。

交流接触器具有操作频率高、使用寿命长、工作可靠、性能稳定、维护方便等优点，能实现远距离控制，同时还具有欠电压释放保护和零电压保护功能。

按控制电流性质的不同，接触器分交流接触器和直流接触器两大类。

一、接触器的结构和工作原理接触器主要由电磁机构、触头系统和灭弧装置组成，其结构如图所示。

当接触器线圈通电后，在铁心中产生磁通。

由此在衔铁气隙处产生吸力，使衔铁产生闭合动作，主触头在衔铁的带动下也闭合，于是接通了主电路。

同时，衔铁还带动辅助触头动作，使原来打开的辅助触头闭合，而使原来闭合的辅助触头打开。

当线圈断电或电压显著降低时，吸力消失或减弱，衔铁在缓冲弹簧作用下，主、辅触头又恢复到原来状态。

这就是接触器的工作原理。

接触器的图形、文字符号如图所示。

二、交流接触器交流接触器线圈通以交流电，主触头接通，断开交流主电路。

当交流磁通穿过铁心时，将产生涡流和磁滞损耗，使铁心发热。

为减少铁损，铁心用硅钢片冲压而成。

为便于散热，线圈做成短而粗的圆筒状绕在骨架上，CJ20 系列交流接触器实物如图所示，交流接触器工作原理如图所示。

常用的交流接触器有CJ10、CJ12、CJ10X、CJ20、CJX2、CJX1、3TB、3TD、LC1-D、LC2-D等系列。

三、直流接触器直流接触器线圈通以直流电流，主触头接通，断开直流主电路，CZ0系列直流接触器外形如图所示。

因为线圈通入的是直流电，铁心中不会产生涡流和磁滞损耗，所以不会发热。

直流接触器灭弧较困难，一般采用灭弧能力较强的磁吹灭弧装置。

对于 250A 以上的直流接触器，往往采用串联双绕组线圈，直流接触器双绕组线圈接线如图所示。

线圈1为启动线圈，线圈2为保持线圈，接触器的一个常闭辅助触头与保持线圈并联连接。

CJX2交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，电压至690V，电流至95A的电路中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。

符合标准：GB 14048.4、IEC 60947-4-1。

0577保2788顺2628CJX2-8011交流接触器正常工作条件和安装条件1，周围空气温度为：-5℃~ 40℃，24小时内其平均值不超过 35℃。

2，海拔高度：不超过2000m。

3，大气条件：高温度40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

4，污染等级：3级。

5，安装类别：Ⅲ类。

6，安装条件：安装面与垂直面倾斜度不大于±5°。

7，冲击振动：产品应安装和使用在无显着摇动、冲击和振动的地方。

CJX2交流接触器主要技术参数：额定绝缘电压：660VAC-3、380V时额定电流对应三相鼠笼型电机容量KW：380V额定电流(A)：9、12、16(18)、25、32、40、50、63、80、95、115、150、185、225、265、330、400、500、630、780、800、1000、控制单相电动机容量KW：0.75、1.1、1.5、2.2、3.0、3.7、5.5、--、----、---220V三相鼠笼电机KW：2.2、3.0、4.0、5.5、7.5、11、15、18.5、22、25380V三相鼠笼电机KW：4.0、5.5、7.5、11、15、18.5、22、30、37、45660V三相鼠笼电机KW：5.5、7.5、9.0、15、18.5、30、33、37、45、45CJX2交流接触器可接通最大电流：10倍额定电流(AC-3 ,380V)CJX2交流接触器‖LC1-D交流接触器‖CJX2交流接触器可断开最大电流：8倍额定电流(AC-3 ,380V) CJX2交流接触器AC-4电寿命：CJX2-09～32 20万次;CJX2-40\50\65 15万次;CJX2-80\95 10万次CJX2交流接触器AC-3电寿命：CJX2-09～32 100万次;CJX2-40\50\65 80万次;CJX2-80\95 60万次CJX2交流接触器机械寿命：CJX2-09～32 10百万次;CJX2-40\50\65 8百万次;CJX2-80\95 10百万次锆鎕赇CJX2交流接触器外形尺寸(长×宽×高)：CJX2-09～18：73×47×82CJX2-25：83×58×96CJX2-32：83×58×101CJX2-40～65：128×79×116CJX2-80～95：128×79×128CJX2交流接触器安装尺寸(长×宽×直径)：CJX2-09～18：50～60 × 35 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-25～32：50～60 × 40 × 2—Φ4.5 ;或35 mm卡轨安装CJX2-40～95：100～110 × 40 × 2—Φ6.5 ;或75 mm卡轨安装。

接触器一般选型要求交流接触器选用选择接触器时应首先根据线路和负载的要求（属于轻载、一般负载还是重载）即使用类别，选择合适的结构型式，然后再根据负载的额定值和极限值、操作频率选择主要技术参数，包括主回路参数、辅助回路参数、根据控制回路的要求选择接触器的线圈参数、再根据电动机（或其他负载）的功率和操作情况，确定接触器的容量等级。

最后根据使用地点周围环境选择有关系列或特殊规格的交流接触器。

一般没有特殊要求的，均应采用空气电磁式结构。

极数在三相电路一般为三极，单相系统中，则采用单极、双极交流接触器，但也常采用由三极并联的接触器。

主电路参数的确定一般要求接触器额定工作电压与额定工作电流（或额定控制功率）应与实际使用的主电路的参数相符，接触器的额定值决不能低于实际使用值。

如果接触器有几个不同的额定工作电压，则与此对应的也有几个不同的额定工作电流。

控制电路参数和辅助电路参数的的确定接触器线圈接在控制电路中，其额定参数（线圈电压）需视设计的控制电路的情况而确定，同一系列、同一容量等级的接触器，其线圈的额定电压就有好几种规格，所以在选购时应指明线圈的额定电压。

接触器的辅助触点用于控制辅助电路的通断，其种类和数量可在一定范围内按用户要求选用。

同时要注意辅助触点的通断能力和其他额定参数。

如触点不够，可利用继电器、辅助触头组等来扩展功能。

按电寿命要求选用接触器为了使接触器有足够的饿使用期限，必须了解其电寿命。

我公司以不同形式给出有关接触器的电寿命数据（见我公司控制电器样本，在不同使用类别下的电寿命次数）。

五、考虑工作制及操作频率、电源频率的影响工作制：当接触器按基本工作制即8小时工作制工作时，可以不考虑工作制的影响。

不间断即24小时工作制时，虽然工作情况比8小时工作要严酷，但主要参数与8小时工作制相同，只是考虑到长期通电会对触头氧化等因素带来不利影响，故在选用时应适当降低容量和尽量保持清洁即可。

工作制：用于长期工作制时，应尽可能选用银、银基合金或镶银触头的接触器。

交流接触器的分类及参数．交流接触器的分类交流接触器是电气回路很重要的原器件，交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

②按灭弧介质分可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

③按有无触点分可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

2．交流接触器的基本参数（1）额定电压指主触点额定工作电压，应等于负载的额定电压。

一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。

通常，最大工作电压即为额定电压。

常用的额定电压值为220V、380V、660V等。

（2）额定电流接触器触点在额定工作条件下的电流值。

380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。

常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。

（3）通断能力可分为最大接通电流和最大分断电流。

最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。

一般通断能力是额定电流的5～10倍。

交流接触器选用选择接触器时应首先根据线路和负载的要求（属于轻载、一般负载还是重载）即使用类别，选择合适的结构型式，然后再根据负载的额定值和极限值、操作频率选择主要技术参数，包括主回路参数、辅助回路参数、根据控制回路的要求选择接触器的线圈参数、再根据电动机（或其他负载）的功率和操作情况，确定接触器的容量等级。

最后根据使用地点周围环境选择有关系列或特殊规格的交流接触器。

一、一般没有特殊要求的，均应采用空气电磁式结构。

极数在三相电路一般为三极，单相系统中，则采用单极、双极交流接触器，但也常采用由三极并联的接触器。

主电路参数的确定一般要求接触器额定工作电压与额定工作电流（或额定控制功率）应与实际使用的主电路的参数相符，接触器的额定值决不能低于实际使用值。

如果接触器有几个不同的额定工作电压，则与此对应的也有几个不同的额定工作电流。

二、控制电路参数和辅助电路参数的的确定接触器线圈接在控制电路中，其额定参数（线圈电压）需视设计的控制电路的情况而确定，同一系列、同一容量等级的接触器，其线圈的额定电压就有好几种规格，所以在选购时应指明线圈的额定电压。

接触器的辅助触点用于控制辅助电路的通断，其种类和数量可在一定范围内按用户要求选用。

同时要注意辅助触点的通断能力和其他额定参数。

如触点不够，可利用继电器、辅助触头组等来扩展功能。

三、按电寿命要求选用接触器为了使接触器有足够的饿使用期限，必须了解其电寿命。

我公司以不同形式给出有关接触器的电寿命数据（见我公司控制电器样本，在不同使用类别下的电寿命次数）。

五、考虑工作制及操作频率、电源频率的影响1、工作制：当接触器按基本工作制即8小时工作制工作时，可以不考虑工作制的影响。

不间断即24小时工作制时，虽然工作情况比8小时工作要严酷，但主要参数与8小时工作制相同，只是考虑到长期通电会对触头氧化等因素带来不利影响，故在选用时应适当降低容量和尽量保持清洁即可。

2、工作制：用于长期工作制时，应尽可能选用银、银基合金或镶银触头的接触器。

接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。

在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。

接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。

按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。

图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。

常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。

可以把交流接触器理解为一个由电磁铁控制的多触头开关。

其图形符号和文字符号如图2所示。

图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。

衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。

(2）触头系统交流接触器的触头可分为主触头和辅助触头。

主触头用于接通、断开电流较大的负荷电路即主电路。

所以，主触头截面积较大，一般为平面型。

辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。

交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。

交流接触器的触头有桥式双断点和指式单断点等型式。

（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。

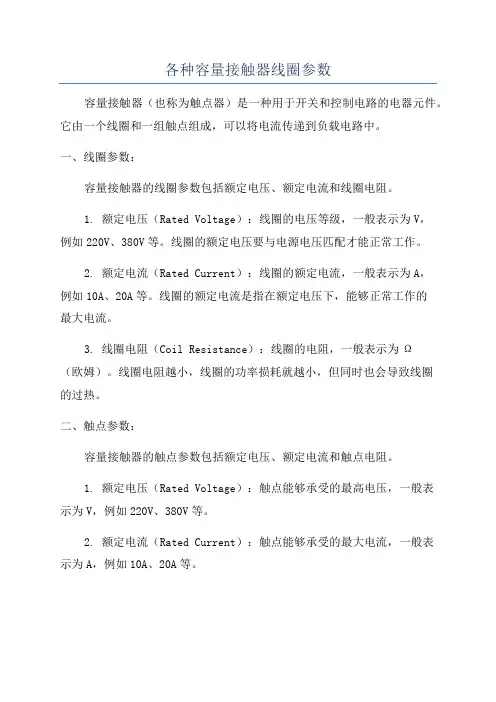

各种容量接触器线圈参数容量接触器（也称为触点器）是一种用于开关和控制电路的电器元件。

它由一个线圈和一组触点组成，可以将电流传递到负载电路中。

一、线圈参数：容量接触器的线圈参数包括额定电压、额定电流和线圈电阻。

1. 额定电压（Rated Voltage）：线圈的电压等级，一般表示为V，例如220V、380V等。

线圈的额定电压要与电源电压匹配才能正常工作。

2. 额定电流（Rated Current）：线圈的额定电流，一般表示为A，例如10A、20A等。

线圈的额定电流是指在额定电压下，能够正常工作的最大电流。

3. 线圈电阻（Coil Resistance）：线圈的电阻，一般表示为Ω（欧姆）。

线圈电阻越小，线圈的功率损耗就越小，但同时也会导致线圈的过热。

二、触点参数：容量接触器的触点参数包括额定电压、额定电流和触点电阻。

1. 额定电压（Rated Voltage）：触点能够承受的最高电压，一般表示为V，例如220V、380V等。

2. 额定电流（Rated Current）：触点能够承受的最大电流，一般表示为A，例如10A、20A等。

3. 触点电阻（Contact Resistance）：触点的电阻，一般表示为Ω（欧姆）。

触点电阻越小，触点的功率损耗就越小，但同时也会导致触点的过热。

三、其他参数：除了线圈和触点参数外，容量接触器还有一些其他的参数需要考虑。

1. 操作时间（Operating Time）：触点从闭合到断开或从断开到闭合的时间。

操作时间越短，容量接触器的开关速度就越快。

2. 效率（Efficiency）：容量接触器的效率表示为功率的输出与输入之比。

高效率的容量接触器可以减少能源消耗，同时也可以减少发热，延长使用寿命。

3. 寿命（Life expectancy）：容量接触器的寿命表示为预期的使用寿命，一般以操作次数或时间为指标。

较长的寿命意味着容量接触器可以更长时间地可靠工作。

以上是关于容量接触器线圈参数的一些常见内容，可以根据具体的需求和应用场景选择合适的参数。

接触器选型交流接触器常用于远距离接通和分断电压至660V、电流至600A的交流电路，以及频繁起动和控制交流电动机的场合。

由于交流电路的使用场合比直流广泛，交流电动机在工厂中使用特别多，所以交流接触器的品种和规格更为繁多，常用的有CJ20、B、3TB、LCl—D与CJ40等系列交流接触器。

其中CJ20为我国70年代后期到20世纪80年代完成的更新换代产品；B、3TB、LCl—D系列为同期引进国外技术制造的产品。

CJ40系列为20世纪90年代跟踪国外新技术、新产品自行开发、设计、试制的产品，达到国外20世纪80年代末90年代初水平，现已完成63、80、100、125、160、200、250、315、400、500A十个电流等级，最大容量可达800A。

1．CJ20系列交流接触器 CJ20系列交流接触器适用于交流50Hz、电压至660V、电流至630A的电力系统，供远距离接通和分断线路，以及频繁地起动及控制电动机用。

其机械寿命高达1000万次，电寿命为120万次，主回路电压可由380V 至660V，部分可达1140V，规格齐全，直流控制可考虑特殊订货。

CJ20系列交流接触器为直动式，主触头为双断点，磁系统为U形，采用优质吸震材料作缓冲，动作可靠。

接触器采用铝基座，陶土灭弧罩，性能可靠，辅助触头采用通用辅助触头，根据需要可制成各种不同组合以适应不同需要。

该系列接触器的结构优点是体积小，重量轻，易于维修保养，安装面积小，噪声低等。

型号含义：技术数据见表1-2~1-4。

2．B系列交流接触器这是一种新型的接触器，它是引进德国BBC公司生产线和生产技术而生产的交流接触器。

该系列接触器的工作原理与我国现有的交流接触器相同，但因采用了合理的结构设计、合理的尺寸参数的配合和选择，各零件按其功能选用最合适的材料和采用先进的加工工艺，故产品具有较高的技术经济指标。

B系列接触器具有正装式结构与倒装式结构两种布置形式。

正装式结构，即触头系统在前面，磁系统在后面靠近安装面，属于这种结构形式的有B9、B12、B16、B25、B30、B460及K型七种。

描写描校旧底图总号交流接触器中间继电器线圈参数一览表共 46 页第 4 页型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kgCJ20-1050Hz 380V 0.09 8300±83 1869 0.04450Hz 220V 0.12 4750±48 602 0.04550Hz 127V 0.17 2750±28 174 0.05250Hz 110V 0.17 2450±25 155 0.04650Hz 48V 0.25 1048±10 30.6 0.04350Hz 42V 0.29 917±9 19.9 0.05050Hz 36V 0.31 780±8 14.8 0.04950Hz 24V 0.38 520±5 6.6 0.049CJ20-1650Hz 380V 0.10 7790±78 1528 0.05250Hz 220V 0.12 4700±47 640 0.04550Hz 127V 0.17 2700±27 183 0.05250Hz 110V 0.17 2350±24 159 0.04550Hz 48V 0.25 1028±10 32.3 0.04350Hz 42V 0.29 900±9 21.0 0.05150Hz 36V 0.31 770±8 15.7 0.04950Hz 24V 0.38 513±5 7.0 0.049CJ20-2550Hz 380V 0.13 6200±62 983 0.07450Hz 220V 0.16 3700±37 320 0.07650Hz 127V 0.20 2138±21 118 0.06950Hz 110V 0.23 1852±19 77.4 0.07950Hz 48V 0.34 808±8 15.5 0.07550Hz 42V 0.36 707±7 12.1 0.07450Hz 36V 0.38 606±6 9.3 0.07050Hz 24V 0.48 404±4 3.9 0.075底图总号签字标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期日期交流接触器中间继电器线圈参数一览表共 46 页第 5 页描写描校旧底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-4050Hz 380V 0.17 4700±47 425 0.11150Hz 220V 0.23 2820±28 139 0.12250Hz 127V 0.29 1630±16 50.65 0.11250Hz 110V 0.31 1412±14 38.40 0.11150Hz 48V 0.48 616±6 6.99 0.11650Hz 42V 0.51 539±5 5.42 0.11550Hz 36V 0.57 465±5 3.74 0.12350Hz 24V 0.68 308±3 1.74 0.116CJ20-63CJ40-63～12550Hz 380V 0.29 2×(1380±14) 107 0.24750Hz 220V 0.38 2×(810±8) 36.6 0.24950Hz 127V 0.50 2×(470±5) 12.3 0.25050Hz 110V 0.53 2×(405±4) 9.4 0.24250Hz 48V 0.82 2×(170±2) 1.65 0.24350Hz 42V 0.87 2×(148±1) 1.28 0.23850Hz 36V 0.90 2×(128±1) 1.03 0.22150Hz 24V 1.12 2×(89±1) 0.46 0.238CJ20-10050Hz 380V 0.29 2×(1225±12) 95 0.22750Hz 220V 0.38 2×(720±7) 32.5 0.22950Hz 127V 0.50 2×(410±4) 10.7 0.22650Hz 110V 0.53 2×(354±4) 8.22 0.21950Hz 48V 0.82 2×(154±2) 1.49 0.22850Hz 42V 0.87 2×(135±1) 1.16 0.22550Hz 36V 0.90 2×(110±1) 0.89 0.19650Hz 24V 1.12 2×(77±1) 0.40 0.213底图总号标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期签字日期交流接触器中间继电器线圈参数一览表共 46 第 6 页描写描校旧底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-160CJ40-160～25050Hz 380V 0.35 2×(900±9) 64 0.32450Hz 220V 0.44 2×(520±5) 23.4 0.29650Hz 127V 0.64 2×(280±3) 9.95 0.33750Hz 110V 0.64 2×(260±3) 5.53 0.31350Hz 48V 0.98 2×(112±1) 1.02 0.31650Hz 42V 1.05 2×(99±1) 0.78 0.32150Hz 36V 1.12 2×(85±1) 0.59 0.31350Hz 24V 1.37 2×(56±1) 0.26 0.309CJ20-25050Hz 380V 0.53 2×(478±5) 18.9 0.50550Hz 220V 0.67 2×(300±3) 7.42 0.50750Hz 127V 0.90 2×(177±2) 2.43 0.53950Hz 110V 0.94 2×(150±2) 1.89 0.49850Hz 48V 1.41 2×(65±1) 1.12 0.48650Hz 42V 1.50 2×(57±1) 0.86 0.48250Hz 36V 1.60 2×(50±1) 0.56 0.481底图总号标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期签字日期交流接触器中间继电器线圈参数一览表共 46页第 7 页描写描校旧底图总号底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-400CJ40-315～50050Hz 380V 0.53 2×(430±4) 16.7 0.45050Hz 220V 0.72 2×(248±3) 5.52 0.45350Hz 127V 0.90 2×(165±2) 2.22 0.49850Hz 110V 0.94 2×(142±1) 1.75 0.46750Hz 48V 1.41 2×(61±1) 0.33 0.45250Hz 42V 1.50 2×(53±1) 0.26 0.44450Hz 36V 1.60 2×(46±1) 0.20 0.439CJ20-63050Hz 660V 0.72 2×(495±5) 17.7 1.26050Hz 380V 1.00 2×(248±3) 4.6 1.21850Hz 220V 1.35 2×(141±1) 1.43 1.26250Hz 127V 1.73 2×(83±1) 0.51 1.22050Hz 110V 1.86 2×(72±1) 0.39 1.22350Hz 48V 2.81 2×31 0.072 1.20250Hz 42V 3.00 2×27 0.056 1.19350Hz 36V 3.25 2×24 0.042 1.245签字标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期日期交流接触器中间继电器线圈参数一览表共 46 页第 8页描写描校旧底图总号底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-63用AJ2交直流通用节电器配用线圈50Hz 110V 0.31~0.33 2×(600±6)50Hz 220V 0.21~0.25 2×(800±8)CJ20-100用AJ2交直流通用节电器配用线圈50Hz 110V 0.33~0.35 2×(600±6)50Hz 220V 0.23~0.25 2×(800±8)CJ20-160用AJ2交直流通用节电器配用线圈50Hz 110V 0.38~0.42 2×(550±6)50Hz 220V 0.27~0.31 2×(900±9)CJ20-250用AJ2交直流通用节电器配用线圈50Hz 110V 0.51~0.57 2×(550±6)50Hz 220V 0.33~0.38 2×(900±9)CJ20-400用AJ2交直流通用节电器配用线圈50Hz 110V 0.55~0.60 2×(600±6)50Hz 220V 0.35~0.38 2×(900±9)CJ20-630用AJ2交直流通用节电器配用线圈50Hz 110V 0.70~0.75 2×(600±6)50Hz 220V 0.44~0.47 2×(900±9)签字标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期日期交流接触器中间继电器线圈参数一览表共 46 页第 9 页描写描校旧底图总号底图总号型号规格及线圈电压频率导线规格mm 线圈匝数直流电阻值Ω重量kg CJ20-63用AJ2交流专用节电器配用线圈50Hz 380V 0.29~0.33 2×(500±5)50Hz 220V 0.38~0.40 2×(450±5)CJ20-100用AJ2交流专用节电器配用线圈50Hz 380V 0.31~0.35 2×(500±5)50Hz 220V 0.40~0.42 2×(450±5)CJ20-160用AJ2交流专用节电器配用线圈50Hz 380V 0.33~0.38 2×(500±5)50Hz 220V 0.45~0.47 2×(450±5)CJ20-250用AJ2交流专用节电器配用线圈50Hz 380V 0.38~0.42 2×(500±5)50Hz 220V 0.60~0.63 2×(450±5)CJ20-400用AJ2交流专用节电器配用线圈50Hz 380V 0.40~0.45 2×(500±5)50Hz 220V 0.63~0.67 2×(450±5)CJ20-630用AJ2交流专用节电器配用线圈50Hz 380V 0.44~0.51 2×(600±6)50Hz 220V 0.63~0.71 2×(500±5)签字标记处数更改文件号签字日期标记处数更改文件号签字日期标记处数更改文件号签字日期日期。
