新一代电缆识别仪TCI

电缆识别仪原理
电缆识别仪是一种用于识别电缆类型、连通性和故障的仪器。

它通过一系列的测试和分析，可以快速准确地确定电缆的类型、长度、短路、断路等问题，为电缆维护和故障排除提供了便利。

那么，电缆识别仪的原理是什么呢？
电缆识别仪通过发送特定的信号到被测试的电缆上。

这个信号可以是一个电压脉冲，也可以是一个特定频率的信号。

当信号传输到电缆上时，会受到电缆的阻抗、电导率等特性的影响，从而产生不同的响应。

电缆识别仪通过分析这些响应，可以确定电缆的类型和状态。

电缆识别仪通过测量信号的反射情况来确定电缆的长度。

当一个信号发送到电缆上时，会在电缆内部传播，并在电缆末端反射回来。

电缆识别仪可以测量信号的来回时间，从而计算出电缆的长度。

这对于布线工程和故障排除非常重要。

电缆识别仪还可以通过对信号的频率和幅度进行分析，来检测电缆中的短路、断路等故障。

不同类型的故障会导致信号的不同变化，电缆识别仪可以根据这些变化来判断电缆的状态，并给出相应的提示和建议。

总的来说，电缆识别仪的原理是通过发送特定信号到电缆上，分析信号的反射和响应来确定电缆的类型、长度和状态。

通过这种方式，
可以快速准确地识别电缆问题，提高维护和故障排除的效率。

电缆识别仪在现代网络和通信系统中扮演着重要的角色，是维护人员必备的工具之一。

希望以上内容能够帮助大家更好地了解电缆识别仪的工作原理。

电缆识别仪的工作原理
1.发送信号：电缆识别仪首先会通过发送一种特定的信号，如脉冲信号，到待测电缆上。

这个信号可能是一个特定频率或脉冲组合，根据不同的电缆识别仪型号和制造商而有所不同。

2.接收信号：待测电缆上的信号会通过电缆中的导体传输。

电缆识别仪会通过一个或多个探头或传感器来接收这些信号。

这些传感器通常是通过夹在电缆外皮上来接触其内部导体的。

3.信号处理：接收到的信号会经过电缆识别仪内部的电路进行处理。

这个处理过程可能包括滤波、放大、数字化等步骤，以便更好地分析和识别待测电缆上的信号。

4.信号分析：经过处理后的信号将被用来识别电缆的特征和参数。

电缆识别仪通常会检测电缆的长度、断路点、连接器类型等，并根据预设的规则和算法来识别电缆的类型。

5.结果显示：最后，电缆识别仪会将识别结果显示在设备的屏幕上。

这些结果可能以数字或图形的形式呈现，方便用户查看并作进一步的分析和处理。

这些是电缆识别仪的一般工作原理，但实际的工作原理可能因不同的电缆识别仪型号和技术而有所不同。

一些高级的电缆识别仪还可能具有其他功能，如故障定位、电缆映射等，但其基本原理仍是通过发送和接收信号来分析电缆的特征和参数。

高压电缆识别仪流程一、准备工作。

咱要开始用这个高压电缆识别仪啦，那准备工作可不能马虎哦。

先得把这个仪器找出来，就像找宝贝一样。

这仪器得是完好无损的，可不能有啥磕磕碰碰的地方，要是有损坏，那后面的工作可就没法好好进行啦。

然后呢，还得看看那些个配件是不是都齐全。

比如说，连接线啊，这就像是血管一样，要是少了它，信息可就没法在仪器和电缆之间传递啦。

还有探头啥的，这些小零件都很重要呢。

在找这些东西的时候呀，就像在玩一个寻宝游戏，得特别细心，每个角落都不能放过。

二、检查仪器。

把仪器和配件都找齐了，就该检查仪器啦。

这一步就像是给仪器做个体检一样。

先打开仪器的电源，看看那些指示灯是不是都正常亮起来啦。

要是有哪个灯不亮，那就像是人身体里的器官出问题了一样，得好好检查检查是哪里的故障。

然后再看看仪器的显示屏，上面的数字或者符号都得清楚明白才行。

如果显示屏上乱码或者显示不正常，那这仪器可能就有点小毛病了。

这时候就不能强行使用啦，得把问题解决了再继续。

检查仪器的时候呀，心里就会有点小紧张，就像在等待医生给自己的检查结果一样。

三、连接仪器与电缆。

好啦，仪器检查没问题了，就开始连接仪器和电缆吧。

这就像是给电缆和仪器牵红线一样呢。

先把连接线的一端接到仪器的正确接口上，这个接口可不能接错哦，要是接错了，就像把钥匙插到了错误的锁孔里，是没法正常工作的。

然后把连接线的另一端小心地连接到电缆上。

在连接的时候，动作要轻柔一点，就像对待小婴儿一样，毕竟电缆也是很脆弱的。

要是太用力，可能会把电缆或者连接线弄坏。

连接好之后呢，再稍微检查一下，确保连接得稳稳当当的，不会出现松动的情况。

四、开始识别。

连接好了之后，就可以开始识别电缆啦。

这时候就像是要揭开电缆的神秘面纱一样。

按照仪器的操作说明，在仪器上进行一些设置，比如说选择正确的识别模式之类的。

这个设置可不能乱来，得根据实际情况来选择。

设置好之后呢，就启动识别功能。

这时候仪器就开始工作啦，它会像一个小侦探一样，在电缆里寻找各种信息。

电缆识别仪原理
电缆识别仪的原理是基于电场感应理论。

当在接通交流电源的电缆中通过电流时，将在电缆周围产生一定强度的电场。

这个电场的强度与电缆的电流强度成正比，而电场的方向与电流流动的方向垂直。

电缆识别仪利用这个电场感应原理，通过相应的装置将外部电场的信号采集起来，经过处理后得到电缆的信号，从而实现电缆识别。

具体的原理可以分为三步：
第一步是采集电场信号。

电缆识别仪通过感应线装置将周围的电场信号采集起来，感应线的长度大致为电缆识别仪本身的长度。

第二步是处理电场信号。

采集到的电场信号需要经过放大和滤波处理，以排除其他干扰信号的影响，从而得到更准确的电缆信号。

同时，对信号进行合理的处理和分析，可以确定电缆的类型、长度、方向和深度等信息。

第三步是显示分析结果。

最后将处理后的电缆信号以数字或指示灯的形式显示出来，根据显示结果可以直观地确定电缆的具体位置和走向。

总的来说，电缆识别仪通过采集、处理和显示电场信号来实现电缆的非接触式识别。

其原理简单、操作方便，可以快速准确地定位电缆并解决一些应用场景中难以发现和处理的问题，具有很广泛的应用前景。

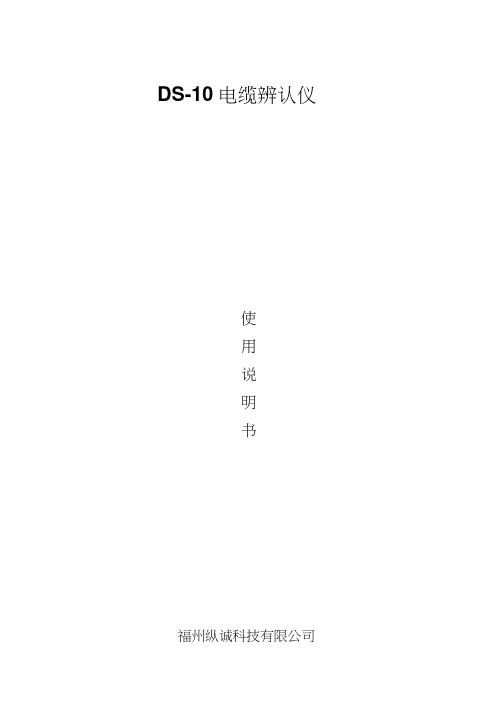

DS-10电缆辨认仪使用说明书福州纵诚科技有限公司一、概述电缆辨认仪在电力电缆架设、迁移、维护以及故障解决中用来鉴别一束电缆中欲寻找一根特定电缆；具备鉴别电缆精确、迅速、操作简朴、应用范畴广等特点。

它是电缆施工及维护工作中不可缺少检测仪器。

电缆辨认仪，在发射端釆用单片机技术对发射信号进行编码、功率驱动,接受机中单片机对接受相位编码信号解码和相位辨认。

依照U的电缆上信号相位特性唯一性将U的电缆从一大束其他电缆中辨认出来。

它是一种轻小型、紧凑型、便携式仪器。

合用于各种类型高低压动力电缆。

警告：为保证人身安全，对已拟定电缆，在维修开锯前，一定要扎钉实验。

二、仪器重要特点本仪器山电缆辨认仪发射机，电缆辨认接受机、接受卡钳及输出信号连接线构成。

它具备大功率电流脉冲输出；现场接受信号特性清晰，轻便灵活，敬捷度高，能有效抑制现场工频干扰；判断精确、迅速；保护电路可靠；大钳口适合各种截面积动力电缆；内部具备大功率隔离变压器，操作者与市电不存在任何电气上直接接触。

极大保证了人身安全。

本仪器最大特点：1、操作极其简朴，使用非常以便。

2、该电缆辨认仪与常规辨认仪不同，釆用了最新通信技术，在发射端釆用单片机技术对发射信号进行编码、功率驱动；接受机中单片机对接受相位编码信号解码和相位辨认。

依照U的电缆上信号相位特性唯一性将U的电缆从一大束电缆中辨认出来。

因而工作性能可靠，对超长电缆也能做到精确鉴别，是一种轻小型、紧凑型、便携式仪器。

合用于各种类型高低压动力电缆。

二、工作原理简介电缆辨认仪发射机和接受机采用单片机编码、解码技术和广泛应用在通信领域里PSK技术。

很容易将被辨认电缆从多根电缆中做出明确鉴别。

乂山于被辨认电缆上信号电流强度全线都是同样，接受卡钳在电缆沿线所接受到电磁信号强度一致，辨认电缆不受被辨认电缆长度限制。

三、仪器外形及功能简介（一）电缆辨认仪发射机面板如图3-1所示：功能简介1、电源开关：控制整机电源通断。

电缆识别仪原理
电缆识别仪是一种用于识别电缆类型和工作状态的仪器。

它可以帮助用户快速准确地确定电缆的类型、长度和断开点，从而提高工作效率和准确性。

电缆识别仪的原理主要包括以下几个方面：
1. 电缆类型识别
电缆识别仪通过发送特定的信号到电缆中，然后检测信号的回波来确定电缆的类型。

不同类型的电缆具有不同的回波特征，通过分析这些特征，电缆识别仪可以准确地识别出电缆所属的类型，如网络电缆、电话线等。

2. 电缆长度测量
电缆识别仪还可以通过测量信号的传输时间来确定电缆的长度。

当信号发送到电缆中后，通过计算信号的传输时间和信号在电缆中传播的速度，就可以准确计算出电缆的长度。

这对于需要布线或维护电缆的工作人员来说非常重要。

3. 电缆断开点定位
在维护电缆时，有时候需要确定电缆的断开点位置。

电缆识别仪可以通过发送信号到电缆中，然后在地面上使用接收器来检测信号的强度，从而确定断开点的位置。

这样就可以准确地定位电缆的故障点，节省维护人员的时间和精力。

4. 工作状态检测
除了识别电缆的类型和长度，电缆识别仪还可以检测电缆的工作状态。

通过发送特定的信号到电缆中，可以检测电缆是否正常工作，是否存在短路、断路等问题。

这对于确保电缆的正常运行非常重要，也可以帮助维护人员及时发现和解决问题。

总的来说，电缆识别仪通过发送信号到电缆中，然后通过接收器对信号进行分析，从而实现对电缆类型、长度和工作状态的识别和检测。

它在电缆布线、维护和故障排查中发挥着重要作用，是现代信息技术领域不可或缺的工具之一。

希望通过本文对电缆识别仪原理的介绍，能够让读者对这一技术有更深入的了解。

光缆识别仪设备介绍1. 引言光缆识别仪是一种用于光纤布线识别和测试的设备，能够帮助网络工程师快速而准确地定位光缆故障和断点。

在网络建设、维护和故障排除的过程中，光缆识别仪发挥着重要的作用。

本文将介绍光缆识别仪的工作原理、主要功能以及应用场景。

2. 工作原理光缆识别仪利用光纤的发射和接收原理来进行工作。

它通过在光缆中发送特定的信号，然后通过接收器接收这些信号的反射，从而确定光缆的长度、故障位置和断点。

光缆识别仪通常配备了先进的光纤模块和信号处理器，能够实现高精度的测量和分析。

3. 主要功能光缆识别仪具有以下主要功能：3.1 光缆长度测量光缆识别仪可以精确地测量光缆的长度。

它通过发送和接收光脉冲信号，利用测量的时间和光信号的速度来计算光缆的长度。

这对于规划光纤布线、查找故障点以及评估项目成本都非常重要。

3.2 光缆故障定位光缆识别仪能够快速定位光缆的故障点。

当光缆出现故障时，光缆识别仪可以发送信号，并根据信号的反射情况确定故障点的位置。

这种功能可以极大地提高故障排查的效率，节省时间和资源。

3.3 光缆断点检测光缆识别仪可以检测光缆的断点位置。

当光缆发生断裂时，光缆识别仪可以通过发送和接收光脉冲信号来确定断点的位置。

这对于维护人员来说十分方便，可以快速定位并修复问题。

3.4 光缆标识光缆识别仪可以为光缆进行标识。

通过在光缆上发送特定的信号，光缆识别仪可以为不同的光缆进行标记，以便后续的维护和管理工作。

4. 应用场景光缆识别仪广泛应用于以下场景：4.1 网络建设在网络建设过程中，光缆识别仪可用于确定光纤布线的长度、排查潜在的故障点和断点。

它可以帮助网络工程师规划和设计网络结构，提高网络建设的效率和质量。

4.2 网络维护在网络维护中，光缆识别仪可以帮助维护人员快速定位和修复光缆故障。

它可以准确地测量光缆长度，定位故障点并检测断点，提高故障排查和维护的效率。

4.3 故障排除当网络出现故障时，光缆识别仪可以帮助快速定位故障点并提供详细的故障分析。

目录安全须知 (3)一.简介 (4)二.技术规格 (5)1．基准条件和工作条件 (5)2．发射机规格.......................................................错误！未定义书签。

3．接收机规格 (7)三.结构 (9)四.操作 (10)1．基本操作 (10)2．发射机操作 (11)2.1.停电识别仪器自检试验 (12)2.2.停电电缆识别的接线方法 (13)2.3.带电识别仪器自检试验 (16)2.4.带电电缆识别的接线方法 (18)3．接收机操作 (21)3.1.标定 (21)3.2.带电电缆识别 (23)3.3.停电电缆识别 (27)3.4.电压测量 (30)3.5.电流测量 (30)五.电池管理 (31)六.装箱单 (32)安全须知●有电！危险！操作者须经严格培训并获得国家相关电工操作认证才能使用本仪表进行现场测试。

注意本仪表面板及背板的标贴文字及图标。

●操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。

●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。

●注意本仪表所规定的测量范围及使用环境。

●耦合钳在发射信号时，产生啸叫声属于正常现象。

●耦合钳在发射信号时，会产生较大的磁吸力，此时禁止打开钳口，必须关闭发射机电源后才可以打开钳口。

●使用直连输出模式时，严禁将红黑测试线接入正在运行的电力电缆。

●为确保人身安全，对已确定的电缆，在维修开锯前，一定要扎钉试验。

●仪表后盖及电池盖板没有盖好禁止使用。

●确定导线的连接插头已紧密地插入接口内。

●仪表于潮湿状态下，请勿使用，或更换电池。

●禁止在易燃及危险场所测试。

●测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。

●请勿在强电磁环境下使用，以免影响仪器正常工作。

●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。

●请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

电缆识别仪的应用范围、特点和工作原理ZLDL-220电缆识别仪应用范围及性能指标1、应用范围：电缆识别仪适用于各种型号电缆中所要寻找的电缆；对于电缆沟、桥架及固定在墙上的电缆尤为方便。

2、性能指标：信号发生器：电源：AC220V50Hz输出功率：IkVA输出方式：间隙调制方式间隙时间：1-2S环境温度：-10—45c°接收钳及信号检测器：电源：无检测电流：5A〜40A检测方式：夹住式、判别方向及大小钳口：2140mm,闭合时内径212OmmZLDL-220电缆识别仪特点识别准确无误；大钳口适合各种电缆；操作简单明了；指示清晰无误判断；整套仪器小巧、美观；整机工作可靠不怕短路;输出大小可调、适合各种场合。

ZLDL-220电缆识别仪工作原理发射机发射的大功率特殊信号进入所选定的电缆，将接收钳按规定的方向（卡钳上信号接头朝向仪器电流来的方向）夹在所选定的电缆上，则感应的电流脉冲的方向可由信号检测器指针标出且反映的幅度较大。

对邻近的其它电缆由于电感或电容耦合，或由于返回电流经过屏蔽层引起的讯号,此时电表指针将反方向摆动，而且能看出其强度也比正确的电缆电流为弱。

ZLDL-220电缆识别仪成套性:6. 1、信号发生器一台6. 2、检测表头一台6. 3、检测卡钳一把6. 4、输出线夹一套6. 5、电源线一根6. 6、说明书一份6. 7、合格证一份6.8、出厂检验报告一份6.9、保修卡一份尊敬的客户：感谢您关注我们的产品，木公司除了有此产品介绍以外，还有绝缘梯,高压绝缘垫,电缆故障测试仪,高压测量仪,绝缘靴手套耐压试验装置,电力安全工器具柜等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。

谢谢！。

电缆识别仪的使用
电缆识别仪是根据电力行业的需要而研制的一种专用仪器。

电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一
根特定的电缆;具有判别电缆准确(定性及定量的双重判别)、快速、操作简单、应用范围广等特点。

电缆识别仪是电缆识别仪的第三代产品，它总结并克服了代霍尔感应单点接触式识别仪只能判断大小而不能判断方向并在强磁场下无法工作的缺陷,同时克服了第二代U型插槽式识别仪的因漏磁而影响识别的缺陷。

操作：
1、打开识别仪电源开关，将和识别仪电源相连的发射钳卡在待识别带电电缆的合适位置
2、按下测试按键，将带电识别仪接收机与接收钳相连。

3、将接收钳卡在待测电缆上。

打开带电接收机电源开关，将接收机灵敏度调至合适位置（由小到大逐步调整，防止打表），调整表头零位。

这时只有
加信号的带电电缆上能接收到信号，且信号摆动频率和识别仪电源输出切换
频率相一致。

4、在强干扰情况下，先将灵敏度电位器调至低（向左旋转），调零要与调
节灵敏度同时反复进行，在实际使用中甚至要先将指针调向“0”位左边一些，反复调节“调零”、“灵敏度”两个电位器逐步逼近指针最大摆幅。

对幅度
进行对比，幅度最大的就是待识别电缆。
