YDL-2137D带电电缆识别仪概论

电缆识别仪的工作原理
1.发送信号：电缆识别仪首先会通过发送一种特定的信号，如脉冲信号，到待测电缆上。

这个信号可能是一个特定频率或脉冲组合，根据不同的电缆识别仪型号和制造商而有所不同。

2.接收信号：待测电缆上的信号会通过电缆中的导体传输。

电缆识别仪会通过一个或多个探头或传感器来接收这些信号。

这些传感器通常是通过夹在电缆外皮上来接触其内部导体的。

3.信号处理：接收到的信号会经过电缆识别仪内部的电路进行处理。

这个处理过程可能包括滤波、放大、数字化等步骤，以便更好地分析和识别待测电缆上的信号。

4.信号分析：经过处理后的信号将被用来识别电缆的特征和参数。

电缆识别仪通常会检测电缆的长度、断路点、连接器类型等，并根据预设的规则和算法来识别电缆的类型。

5.结果显示：最后，电缆识别仪会将识别结果显示在设备的屏幕上。

这些结果可能以数字或图形的形式呈现，方便用户查看并作进一步的分析和处理。

这些是电缆识别仪的一般工作原理，但实际的工作原理可能因不同的电缆识别仪型号和技术而有所不同。

一些高级的电缆识别仪还可能具有其他功能，如故障定位、电缆映射等，但其基本原理仍是通过发送和接收信号来分析电缆的特征和参数。

电缆识别仪原理
电缆识别仪的原理是基于电场感应理论。

当在接通交流电源的电缆中通过电流时，将在电缆周围产生一定强度的电场。

这个电场的强度与电缆的电流强度成正比，而电场的方向与电流流动的方向垂直。

电缆识别仪利用这个电场感应原理，通过相应的装置将外部电场的信号采集起来，经过处理后得到电缆的信号，从而实现电缆识别。

具体的原理可以分为三步：
第一步是采集电场信号。

电缆识别仪通过感应线装置将周围的电场信号采集起来，感应线的长度大致为电缆识别仪本身的长度。

第二步是处理电场信号。

采集到的电场信号需要经过放大和滤波处理，以排除其他干扰信号的影响，从而得到更准确的电缆信号。

同时，对信号进行合理的处理和分析，可以确定电缆的类型、长度、方向和深度等信息。

第三步是显示分析结果。

最后将处理后的电缆信号以数字或指示灯的形式显示出来，根据显示结果可以直观地确定电缆的具体位置和走向。

总的来说，电缆识别仪通过采集、处理和显示电场信号来实现电缆的非接触式识别。

其原理简单、操作方便，可以快速准确地定位电缆并解决一些应用场景中难以发现和处理的问题，具有很广泛的应用前景。

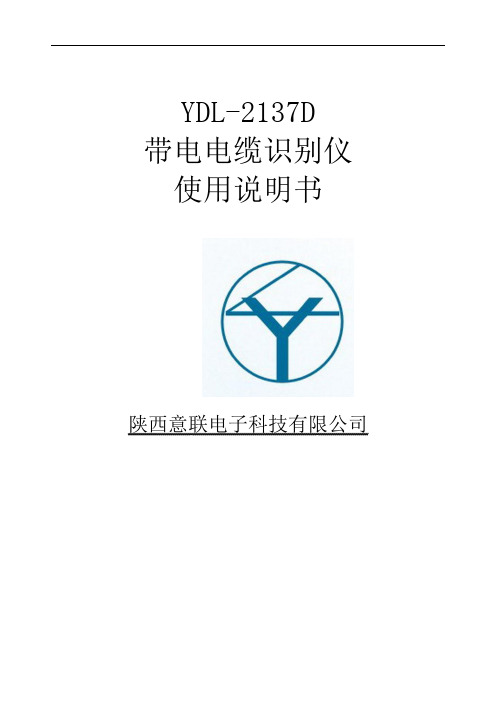

YDL-2137D带电电缆识别仪使用说明书陕西意联电子科技有限公司一、产品概述本仪器是根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题，参考国外先进技术，在电磁场理论的指导下，采用现代电子技术及工装工艺技术研制而成的。

本仪器主要用于现场多条电缆的准确识别，以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故，大大提高施工、维修效率，是普通电缆识别仪的升级换代产品。

本仪器采用市电或者干电池工作，体积及小，重量轻，采用柔性线圈采样，更方便现场操作使用！二、主要功能特点➢采用柔性线圈采样，便于在电缆缝隙操作➢方向、幅度双判断➢识别准确无误➢仪器采用干电池(或交流220V)工作，安全、简便➢大识别钳口适合各种电缆➢操作极为简单➢指示清楚直观➢主、辅件便携、美观、手感好➢信号输出频率可调➢接收机灵敏度可调➢整机体积小、重量轻➢仪器占地面积小于A4纸三、主要技术指标测试钳口闭合时内径≥125mm测试钳口打开时内径≥140mm柔性线圈直径≥190mm输出脉冲电流峰值≤120A识别仪信号源使用4节5号碱性电池连续工作时间≤4小时接收器使用9V 层叠电池（每付电池连续工作时间≤8h）整个回路电阻（含两端接地电阻）≤100Ω识别方式：以表针摆动方向或摆动幅度来判断仪器重量：约5.6kg仪器外形尺寸：300×300×180（附图仪器图片）四、工作原理将4节干电池经电子技术变换为识别所需的大功率特殊信号，此信号通过专用发射钳加在待识别带电电缆的一点，根据电磁感应原理，在该电缆沿线必然产生与发射信号规律一致的感应信号，在测试现场用柔性线圈（罗斯线圈）采样、放大，逐一检测现场所有电缆，根据手持接收机指示即可准确找出所加信号之电缆（即待识别电缆）。

五、仪器组成本仪器由识别仪信号源、发射钳、接收柔性线圈，手持接收机等组成识别仪信号源面板布局：A.交流适配器输入插孔（采用交流输入时请不要安装干电池）。

DS-10电缆辨认仪使用说明书福州纵诚科技有限公司一、概述电缆辨认仪在电力电缆架设、迁移、维护以及故障解决中用来鉴别一束电缆中欲寻找一根特定电缆；具备鉴别电缆精确、迅速、操作简朴、应用范畴广等特点。

它是电缆施工及维护工作中不可缺少检测仪器。

电缆辨认仪，在发射端釆用单片机技术对发射信号进行编码、功率驱动,接受机中单片机对接受相位编码信号解码和相位辨认。

依照U的电缆上信号相位特性唯一性将U的电缆从一大束其他电缆中辨认出来。

它是一种轻小型、紧凑型、便携式仪器。

合用于各种类型高低压动力电缆。

警告：为保证人身安全，对已拟定电缆，在维修开锯前，一定要扎钉实验。

二、仪器重要特点本仪器山电缆辨认仪发射机，电缆辨认接受机、接受卡钳及输出信号连接线构成。

它具备大功率电流脉冲输出；现场接受信号特性清晰，轻便灵活，敬捷度高，能有效抑制现场工频干扰；判断精确、迅速；保护电路可靠；大钳口适合各种截面积动力电缆；内部具备大功率隔离变压器，操作者与市电不存在任何电气上直接接触。

极大保证了人身安全。

本仪器最大特点：1、操作极其简朴，使用非常以便。

2、该电缆辨认仪与常规辨认仪不同，釆用了最新通信技术，在发射端釆用单片机技术对发射信号进行编码、功率驱动；接受机中单片机对接受相位编码信号解码和相位辨认。

依照U的电缆上信号相位特性唯一性将U的电缆从一大束电缆中辨认出来。

因而工作性能可靠，对超长电缆也能做到精确鉴别，是一种轻小型、紧凑型、便携式仪器。

合用于各种类型高低压动力电缆。

二、工作原理简介电缆辨认仪发射机和接受机采用单片机编码、解码技术和广泛应用在通信领域里PSK技术。

很容易将被辨认电缆从多根电缆中做出明确鉴别。

乂山于被辨认电缆上信号电流强度全线都是同样，接受卡钳在电缆沿线所接受到电磁信号强度一致，辨认电缆不受被辨认电缆长度限制。

三、仪器外形及功能简介（一）电缆辨认仪发射机面板如图3-1所示：功能简介1、电源开关：控制整机电源通断。

电缆识别仪原理
电缆识别仪是一种用于识别电缆类型和工作状态的仪器。

它可以帮助用户快速准确地确定电缆的类型、长度和断开点，从而提高工作效率和准确性。

电缆识别仪的原理主要包括以下几个方面：
1. 电缆类型识别
电缆识别仪通过发送特定的信号到电缆中，然后检测信号的回波来确定电缆的类型。

不同类型的电缆具有不同的回波特征，通过分析这些特征，电缆识别仪可以准确地识别出电缆所属的类型，如网络电缆、电话线等。

2. 电缆长度测量
电缆识别仪还可以通过测量信号的传输时间来确定电缆的长度。

当信号发送到电缆中后，通过计算信号的传输时间和信号在电缆中传播的速度，就可以准确计算出电缆的长度。

这对于需要布线或维护电缆的工作人员来说非常重要。

3. 电缆断开点定位
在维护电缆时，有时候需要确定电缆的断开点位置。

电缆识别仪可以通过发送信号到电缆中，然后在地面上使用接收器来检测信号的强度，从而确定断开点的位置。

这样就可以准确地定位电缆的故障点，节省维护人员的时间和精力。

4. 工作状态检测
除了识别电缆的类型和长度，电缆识别仪还可以检测电缆的工作状态。

通过发送特定的信号到电缆中，可以检测电缆是否正常工作，是否存在短路、断路等问题。

这对于确保电缆的正常运行非常重要，也可以帮助维护人员及时发现和解决问题。

总的来说，电缆识别仪通过发送信号到电缆中，然后通过接收器对信号进行分析，从而实现对电缆类型、长度和工作状态的识别和检测。

它在电缆布线、维护和故障排查中发挥着重要作用，是现代信息技术领域不可或缺的工具之一。

希望通过本文对电缆识别仪原理的介绍，能够让读者对这一技术有更深入的了解。

电缆技术：总结2种（带电）电缆识别仪的测量优势
目前国内对电缆识别主要是“电磁法”和“相位法”，是针对不同条件的电缆识别要求而设计，两种原理同样适用于电缆带电和不带电的识别功能，相比还是有一定的差异性，电磁法又可分为，注入法、感应法和直连法，一般如果干扰条件较多或者电压等级较高时，我们是优先推荐购买相位识别原理的电缆识别仪，下面我们简单介绍之后，在总结一下两种测量方式的准确程度。

（带电）电缆识别仪是用于在电力电缆不停电的条件下，现电缆准确识别、判定的专用仪器，同样适用于电缆不带电时的正确识别，采用“相位法”测量原理，相比普通的测量原理，最大的优势是可靠性高，显示结果直观、易懂，克服了很多人工的因素简单、小巧、易于携带，电缆识别仪是市政勘测、电缆架设、迁移、维护以及故障处理中值得推荐的试验设备。

相位法优异的性能主要体现在抗干扰性和测量的时效性，相位法毕竟抵抗干扰能力要优于射频技术很多，特别是在电场强度比较大，比如：110KV、220KV 升压站带电识别时，指示标记可能就让你摸不着头脑，这样说并不是电磁法就没有优势，电磁法在10KV和35KV系统中没有任何弊端，采用高频耦合的效率甚至比相位法还快，其次，电磁法价格要比相位法低很多，这也是很多用户选择电磁法的主要原因，一般高端用户我是主要推荐相位法，不仅抑制干扰能力强，测
试效率高，而且外形美观，精细入微，整体质感饱满。

两者从准确性上说，并没有什么特别的差异，效率慢归慢，但是能测准，掺杂人工分析的因数要多一点，不过时基电力建议您，如果电压等级不高、干扰强度不大，选用电磁法，测试结果相同，价格能节省很多，同理，如果长期是对停电电缆识别，就只考虑不带电电缆识别仪，同样也可以为您节省一部分费用，总之，综合衡量，按需购买。

带电电缆识别仪的工作原理概述带电电缆识别仪（Cable Fault Locator）是一种用于检测和识别电力线路故障的设备。

它通过测量电缆中的电流、电压和电阻等参数，可以精确地确定故障的位置和类型。

本文将介绍带电电缆识别仪的基本原理和工作方式。

原理带电电缆识别仪主要采用两种测量方法，即电流法和电压法。

电流法是指通过测量电缆中的电流来确定故障位置，而电压法则是通过测量电缆终端的电压变化来确定故障位置。

这两种方法都可以在带电状态下进行，从而大大提高了检测的效率。

电流法的原理是基于欧姆定律，即电流与电阻成反比。

当电缆发生故障时，电缆的电阻值会发生变化，电流也会随之变化。

通过测量故障前后的电流值，可以计算出电缆的电阻变化量，从而确定故障的位置。

电压法的原理则是基于电缆两端电压的变化。

当电缆发生故障时，电缆两端的电压会发生变化，这个变化可以被测量出来。

通过测量故障前后的电压值，可以计算出电缆受损部位的阻抗，从而确定故障的位置。

工作方式带电电缆识别仪的工作方式主要分为三个步骤：信号注入、信号接收和信号处理。

下面将详细介绍这三个步骤的具体操作。

信号注入首先，需要在电缆两端分别接入一个发生器和一个接收器。

发生器会注入一定的信号电流或电压，而接收器会接收信号电流或电压，并将其返回给带电电缆识别仪。

信号接收接下来，需要在电缆上扫描并检测信号的强度和频率变化等信息。

这个过程需要使用特殊的探头和测量仪器。

通过观察信号的变化，可以识别出电缆中的故障点，并确定故障的类型和位置。

信号处理最后，需要对接收到的信号进行处理和分析。

这个过程需要用到专门的软件和算法，可以根据信号的特征和频率分析结果，准确地定位故障点并输出报告。

结论带电电缆识别仪是一种可靠、高效的检测设备，通过电流法和电压法的测量手段，可以精确地检测和识别电缆故障，并提供详尽的故障报告。

在电力生产和维护中，带电电缆识别仪将发挥越来越大的作用。

干货：带电电缆识别仪使用教程电缆识别仪是将特殊的脉冲调制信号通过连接线注入电缆中，产生特定的频率特征信号，再由接收机接收该信号，从信号的大小、幅值判别电缆识别的正确性，带电电缆识别仪是由信号发生器和接收器两部分组成，携带方便、成功率高，可用于电力电缆架设、迁移、维护以及故障处理中用来识别众多电缆中的其中一根，下面是我为大家准备的使用方法。

1. 发射机接线方法将发射卡钳的红、黑两个接线插头插在信号发生器对应的两个红、黑端口，将发射卡钳A（看标识）卡在被识别电缆上且箭头指向电缆终端，被识别电缆两端应可靠接地，对于不运行的电缆，也可以用发射卡钳在不运行电缆上耦合信号进行识别，但要求电缆两端可靠接地外，还要将两端的芯线可靠接地。

2. 校准过程在距发射卡钳两米以外的被识别电缆上，将接收卡钳B卡住该电缆，其卡钳上的箭头一定要指向电缆终端，然后核对电流方向和测试连接方向，此时接收机电流表指针一定是向右偏转，同时有声光提示，如图下图所示，如果将接收卡钳B 的箭头指向发射源端，将不会有声光提示，而且电流表头指针向左偏转，记住接收卡钳表头偏转方向。

3. 识别过程在识别点，用接收卡钳B对各条电缆进行识别，在进行识别时，一定要将接收卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行卡测，在被识别电缆上，接收机电流表头指针一定是向右偏转，同时声光报警提示，而在其余电缆上，接收机电流表头指针一定是向左偏转，没有声光报警提示，接收机电流表头指针向右偏转，同时声光报警提示的，就是要寻找和识别的那条电缆，这个测试结果具有唯一性，也就是说，该电缆沟里无论有多少条电缆，当用接收卡钳B对各条电缆进行识别时只有一条电缆（要寻找和识别的电缆）上的接收机电流表头指针是向右偏转，同时声光报警提示的。

提醒事项带电电缆识别仪在进行带电作业时采用的是“耦合法”,受到线路电流的影响，钳口会产生感应电流引起振动、发热等现象，请您不用担心，这个不会影响使用。

精品文档。

I 欢迎下载GD-105A 多功能电缆探测仪GD-105电缆探测多频信号发生器用户手册精品文档。

I欢迎下载精品文档。

II 欢迎下载目 录路径探测快速指南 .....................................I 电缆鉴别快速指南 (II)GD-105A 系列多功能电缆探测仪 (1)第一章 概述 (2)一、概述 (2)二、功能特点 (2)三、技术指标 (3)四、仪器结构 (4)第二章 信号发生器的接线方法 (6)一、探测非运行电缆的接线方法 (6)二、探测运行电缆的接线方法 (7)三、几种不推荐使用的接线方法分析 (10)第三章 路径探测 (12)一、基本探测方法 (12)二、操作技能的提高和高级功能的使用 (15)第四章 电缆鉴别 (24)一、卡钳鉴别 (24)二、听诊器鉴别 (25)第五章 感应法低阻故障定点 (27)一、适用范围 (27)二、电缆相间短路（两相或三相短路）故障定点 (27)三、电缆相对外皮故障的定点 (29)四、无铠装电缆相对地故障的定点 (30)第六章 仪器维护 (31)一、充电 (31)二、更换电池 (31)三、质保 (31)精品文档。

III 欢迎下载GD-105系列电缆探测多频信号发射器 (33)一、概述 (34)二、仪器的特点： (34)三、技术指标： (34)四、仪器结构 (35)五、使用方法： (36)六、注意事项： (36)七、质保： (37)精品文档。

I欢迎下载路径探测快速指南1、接线：●GD-105信号发射器的频率选择“1K”。

●电缆两端铠装／零线／地线的接地全部解开。

●GD-105的红色夹钳夹一条完好芯线，黑色夹钳夹在打入地下的接地钎上，电缆的对端将此芯线也接到打入地下的接地钎上。

●使用接地钎，不要直接用接地网！至少在对端必须用接地钎！接地钎离开接地网一段距离！2、探测：●面向末端，自然手提传感器盒，箭头向前，传感器宽平面与电缆路径垂直。
