SJDL-S 带电电缆识别仪图文演示

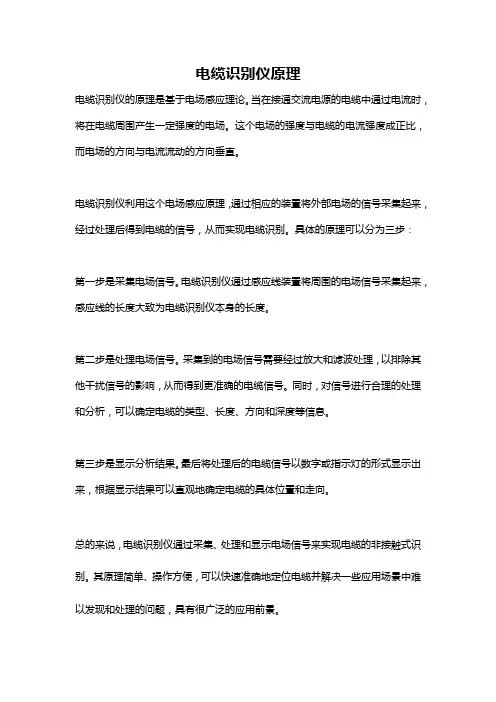

电缆识别仪原理
电缆识别仪的原理是基于电场感应理论。

当在接通交流电源的电缆中通过电流时，将在电缆周围产生一定强度的电场。

这个电场的强度与电缆的电流强度成正比，而电场的方向与电流流动的方向垂直。

电缆识别仪利用这个电场感应原理，通过相应的装置将外部电场的信号采集起来，经过处理后得到电缆的信号，从而实现电缆识别。

具体的原理可以分为三步：
第一步是采集电场信号。

电缆识别仪通过感应线装置将周围的电场信号采集起来，感应线的长度大致为电缆识别仪本身的长度。

第二步是处理电场信号。

采集到的电场信号需要经过放大和滤波处理，以排除其他干扰信号的影响，从而得到更准确的电缆信号。

同时，对信号进行合理的处理和分析，可以确定电缆的类型、长度、方向和深度等信息。

第三步是显示分析结果。

最后将处理后的电缆信号以数字或指示灯的形式显示出来，根据显示结果可以直观地确定电缆的具体位置和走向。

总的来说，电缆识别仪通过采集、处理和显示电场信号来实现电缆的非接触式识别。

其原理简单、操作方便，可以快速准确地定位电缆并解决一些应用场景中难以发现和处理的问题，具有很广泛的应用前景。

电缆故障测试仪仪器面板及操作功能电缆故障测试仪仪器面板及操作功能一、电缆故障测试仪面板及键盘示意如图（2）所示：2. 仪器指示灯：分别为：充电、欠压、脉宽（0.2/2）。

3. 信号：信号接口4. 亮度：用来调节屏幕亮度5. 输入振幅：用于调节输入、输出脉冲幅度大小。

使用时应根据屏幕显示波形进行调节。

调节过小时，脉冲反射很小，甚至无法采样，如图（3）。

调节过大时，反射脉冲相连与基线无交点甚至基线会变成斜线，如图（4）。

一般采样前，输入振幅旋钮旋转1/3左右，然后根据波形大小在进行调节，重新采样。

6.电源开关7.操作键盘8.液晶显示屏1. 键盘功能介绍：本仪器使用14个轻触按键作为控制功能键，其中有12个是双功能键，键盘排列如图（5）所示：各键功能如下：0-9数字键：上电复位时，数字键可以键入年、月、日，在测试状态（非菜单状态，下同），测故障、测全长，当屏幕左上角显示“键入速度000”时，用数字键可以键入已知速度值；在脉冲速度状态，用数字键可以键入已知电缆长度。

总之，当屏幕提示需键入数据时，0-9键就为数字键，否则就为其它功能键。

单双波形显示选择键：按此键可以使屏幕由双波形显示转为单波形显示（双波形显示时，显示屏上半部显示2波形，下半部显示1波形），并随意转换，本仪器上电（复位）后，默认为上下双波形显示、并对存储区1（1波形）进行操作形式，按此键一次将变为全屏幕单波形显示方式。

该仪器有两个存储区，上电（复位）后，默认存储区1存储数据，当选择对存储区2（波形2）进行操作时，会在第二波形显示区（屏幕上半部）出现前次采样波形，属于正常现象，重按采样键，本次采样波形将取代上次存储波形。

1/2上下波形选择键：仪器内部有两个波形存储区，用此键可随意选择其中之一为主进行操作（包括采样、扩展、打印等）。

仪器上电复位后，自动默认对存储区1（1波形）进行操作（双屏显示时屏幕下半部显示存储区1波形，波形前有“1”或“2”）。

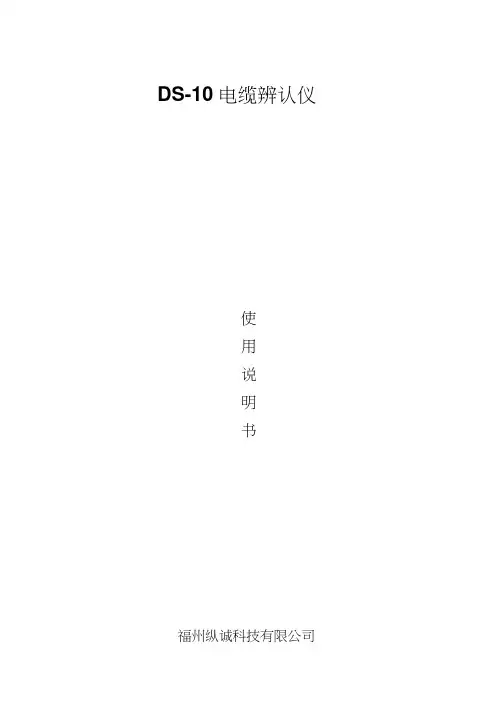

DS-10电缆辨认仪使用说明书福州纵诚科技有限公司一、概述电缆辨认仪在电力电缆架设、迁移、维护以及故障解决中用来鉴别一束电缆中欲寻找一根特定电缆；具备鉴别电缆精确、迅速、操作简朴、应用范畴广等特点。

它是电缆施工及维护工作中不可缺少检测仪器。

电缆辨认仪，在发射端釆用单片机技术对发射信号进行编码、功率驱动,接受机中单片机对接受相位编码信号解码和相位辨认。

依照U的电缆上信号相位特性唯一性将U的电缆从一大束其他电缆中辨认出来。

它是一种轻小型、紧凑型、便携式仪器。

合用于各种类型高低压动力电缆。

警告：为保证人身安全，对已拟定电缆，在维修开锯前，一定要扎钉实验。

二、仪器重要特点本仪器山电缆辨认仪发射机，电缆辨认接受机、接受卡钳及输出信号连接线构成。

它具备大功率电流脉冲输出；现场接受信号特性清晰，轻便灵活，敬捷度高，能有效抑制现场工频干扰；判断精确、迅速；保护电路可靠；大钳口适合各种截面积动力电缆；内部具备大功率隔离变压器，操作者与市电不存在任何电气上直接接触。

极大保证了人身安全。

本仪器最大特点：1、操作极其简朴，使用非常以便。

2、该电缆辨认仪与常规辨认仪不同，釆用了最新通信技术，在发射端釆用单片机技术对发射信号进行编码、功率驱动；接受机中单片机对接受相位编码信号解码和相位辨认。

依照U的电缆上信号相位特性唯一性将U的电缆从一大束电缆中辨认出来。

因而工作性能可靠，对超长电缆也能做到精确鉴别，是一种轻小型、紧凑型、便携式仪器。

合用于各种类型高低压动力电缆。

二、工作原理简介电缆辨认仪发射机和接受机采用单片机编码、解码技术和广泛应用在通信领域里PSK技术。

很容易将被辨认电缆从多根电缆中做出明确鉴别。

乂山于被辨认电缆上信号电流强度全线都是同样，接受卡钳在电缆沿线所接受到电磁信号强度一致，辨认电缆不受被辨认电缆长度限制。

三、仪器外形及功能简介（一）电缆辨认仪发射机面板如图3-1所示：功能简介1、电源开关：控制整机电源通断。

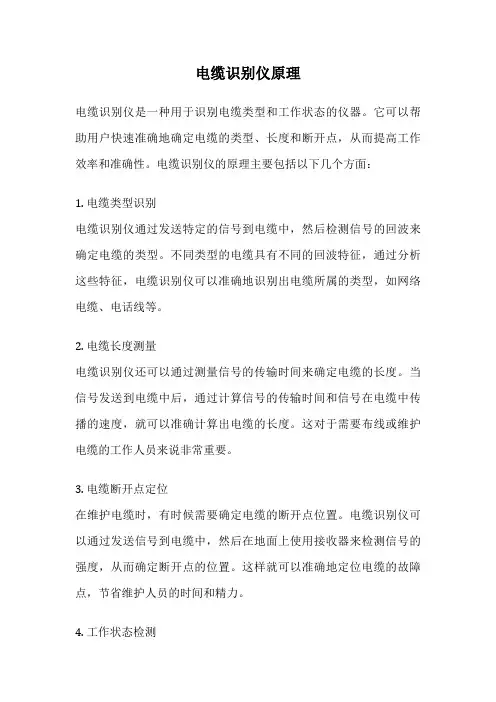

电缆识别仪原理
电缆识别仪是一种用于识别电缆类型和工作状态的仪器。

它可以帮助用户快速准确地确定电缆的类型、长度和断开点，从而提高工作效率和准确性。

电缆识别仪的原理主要包括以下几个方面：
1. 电缆类型识别
电缆识别仪通过发送特定的信号到电缆中，然后检测信号的回波来确定电缆的类型。

不同类型的电缆具有不同的回波特征，通过分析这些特征，电缆识别仪可以准确地识别出电缆所属的类型，如网络电缆、电话线等。

2. 电缆长度测量
电缆识别仪还可以通过测量信号的传输时间来确定电缆的长度。

当信号发送到电缆中后，通过计算信号的传输时间和信号在电缆中传播的速度，就可以准确计算出电缆的长度。

这对于需要布线或维护电缆的工作人员来说非常重要。

3. 电缆断开点定位
在维护电缆时，有时候需要确定电缆的断开点位置。

电缆识别仪可以通过发送信号到电缆中，然后在地面上使用接收器来检测信号的强度，从而确定断开点的位置。

这样就可以准确地定位电缆的故障点，节省维护人员的时间和精力。

4. 工作状态检测
除了识别电缆的类型和长度，电缆识别仪还可以检测电缆的工作状态。

通过发送特定的信号到电缆中，可以检测电缆是否正常工作，是否存在短路、断路等问题。

这对于确保电缆的正常运行非常重要，也可以帮助维护人员及时发现和解决问题。

总的来说，电缆识别仪通过发送信号到电缆中，然后通过接收器对信号进行分析，从而实现对电缆类型、长度和工作状态的识别和检测。

它在电缆布线、维护和故障排查中发挥着重要作用，是现代信息技术领域不可或缺的工具之一。

希望通过本文对电缆识别仪原理的介绍，能够让读者对这一技术有更深入的了解。

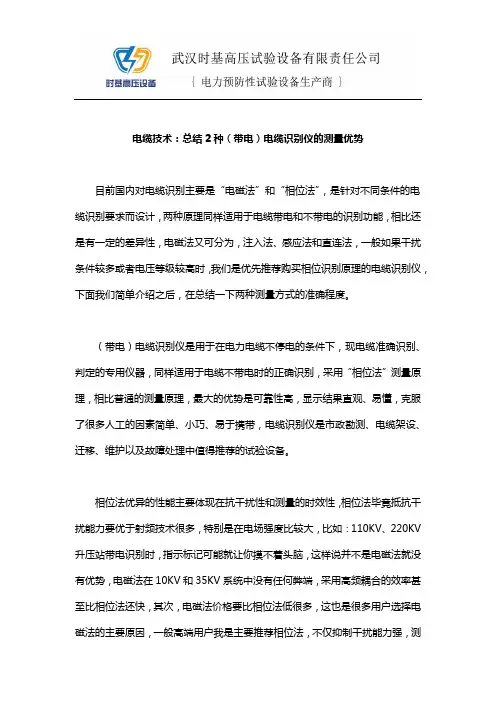

电缆技术：总结2种（带电）电缆识别仪的测量优势
目前国内对电缆识别主要是“电磁法”和“相位法”，是针对不同条件的电缆识别要求而设计，两种原理同样适用于电缆带电和不带电的识别功能，相比还是有一定的差异性，电磁法又可分为，注入法、感应法和直连法，一般如果干扰条件较多或者电压等级较高时，我们是优先推荐购买相位识别原理的电缆识别仪，下面我们简单介绍之后，在总结一下两种测量方式的准确程度。

（带电）电缆识别仪是用于在电力电缆不停电的条件下，现电缆准确识别、判定的专用仪器，同样适用于电缆不带电时的正确识别，采用“相位法”测量原理，相比普通的测量原理，最大的优势是可靠性高，显示结果直观、易懂，克服了很多人工的因素简单、小巧、易于携带，电缆识别仪是市政勘测、电缆架设、迁移、维护以及故障处理中值得推荐的试验设备。

相位法优异的性能主要体现在抗干扰性和测量的时效性，相位法毕竟抵抗干扰能力要优于射频技术很多，特别是在电场强度比较大，比如：110KV、220KV 升压站带电识别时，指示标记可能就让你摸不着头脑，这样说并不是电磁法就没有优势，电磁法在10KV和35KV系统中没有任何弊端，采用高频耦合的效率甚至比相位法还快，其次，电磁法价格要比相位法低很多，这也是很多用户选择电磁法的主要原因，一般高端用户我是主要推荐相位法，不仅抑制干扰能力强，测
试效率高，而且外形美观，精细入微，整体质感饱满。

两者从准确性上说，并没有什么特别的差异，效率慢归慢，但是能测准，掺杂人工分析的因数要多一点，不过时基电力建议您，如果电压等级不高、干扰强度不大，选用电磁法，测试结果相同，价格能节省很多，同理，如果长期是对停电电缆识别，就只考虑不带电电缆识别仪，同样也可以为您节省一部分费用，总之，综合衡量，按需购买。

带电电缆识别仪的工作原理概述带电电缆识别仪（Cable Fault Locator）是一种用于检测和识别电力线路故障的设备。

它通过测量电缆中的电流、电压和电阻等参数，可以精确地确定故障的位置和类型。

本文将介绍带电电缆识别仪的基本原理和工作方式。

原理带电电缆识别仪主要采用两种测量方法，即电流法和电压法。

电流法是指通过测量电缆中的电流来确定故障位置，而电压法则是通过测量电缆终端的电压变化来确定故障位置。

这两种方法都可以在带电状态下进行，从而大大提高了检测的效率。

电流法的原理是基于欧姆定律，即电流与电阻成反比。

当电缆发生故障时，电缆的电阻值会发生变化，电流也会随之变化。

通过测量故障前后的电流值，可以计算出电缆的电阻变化量，从而确定故障的位置。

电压法的原理则是基于电缆两端电压的变化。

当电缆发生故障时，电缆两端的电压会发生变化，这个变化可以被测量出来。

通过测量故障前后的电压值，可以计算出电缆受损部位的阻抗，从而确定故障的位置。

工作方式带电电缆识别仪的工作方式主要分为三个步骤：信号注入、信号接收和信号处理。

下面将详细介绍这三个步骤的具体操作。

信号注入首先，需要在电缆两端分别接入一个发生器和一个接收器。

发生器会注入一定的信号电流或电压，而接收器会接收信号电流或电压，并将其返回给带电电缆识别仪。

信号接收接下来，需要在电缆上扫描并检测信号的强度和频率变化等信息。

这个过程需要使用特殊的探头和测量仪器。

通过观察信号的变化，可以识别出电缆中的故障点，并确定故障的类型和位置。

信号处理最后，需要对接收到的信号进行处理和分析。

这个过程需要用到专门的软件和算法，可以根据信号的特征和频率分析结果，准确地定位故障点并输出报告。

结论带电电缆识别仪是一种可靠、高效的检测设备，通过电流法和电压法的测量手段，可以精确地检测和识别电缆故障，并提供详尽的故障报告。

在电力生产和维护中，带电电缆识别仪将发挥越来越大的作用。

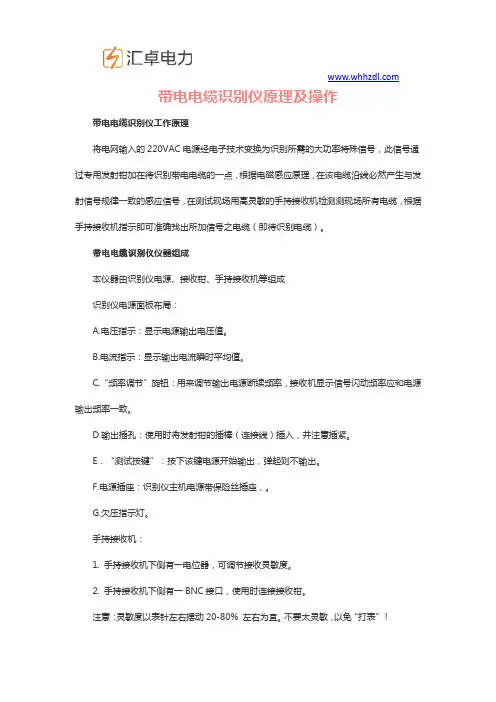

带电电缆识别仪原理及操作带电电缆识别仪工作原理将电网输入的220VAC电源经电子技术变换为识别所需的大功率特殊信号，此信号通过专用发射钳加在待识别带电电缆的一点，根据电磁感应原理，在该电缆沿线必然产生与发射信号规律一致的感应信号，在测试现场用高灵敏的手持接收机检测测现场所有电缆，根据手持接收机指示即可准确找出所加信号之电缆（即待识别电缆）。

带电电缆识别仪仪器组成本仪器由识别仪电源、接收钳、手持接收机等组成识别仪电源面板布局：A.电压指示：显示电源输出电压值。

B.电流指示：显示输出电流瞬时平均值。

C.“频率调节”旋钮：用来调节输出电源断续频率，接收机显示信号闪动频率应和电源输出频率一致。

D.输出插孔：使用时将发射钳的插棒（连接线）插入，并注意插紧。

E．“测试按键”：按下该键电源开始输出，弹起则不输出。

F.电源插座：识别仪主机电源带保险丝插座，。

G.欠压指示灯。

手持接收机：1. 手持接收机下侧有一电位器，可调节接收灵敏度。

2. 手持接收机下侧有一BNC接口，使用时连接接收钳。

注意：灵敏度以表针左右摆动20-80% 左右为宜。

不要太灵敏，以免“打表”！ 带电电缆识别仪使用1. 带电电缆识别仪接线方法分为直连法和耦合法：A、直连法只适用于不带电电缆的识别，B、耦合法带电不带电都可以进行识别2. 直连法：将待识别的电缆接地线断开，将仪器信号电流输出线（红夹子）接任一好相，该相另一端接大地。

信号电流回流线（黑夹子）接大地。

3. 识别方法：首先判断相位，以表头指针的初始摆幅为准，让电流顺着接收钳指示的方向流过。

如果是待识别的电缆，那么表头指针的初始摆动方向应该是向右。

在相位判断过程中，如果出现多条电缆同相位的情况可以进行幅度对比，调整接收器灵敏度旋钮到合适位置，对幅度进行对比，幅度最大的就是待识别电缆。

4. 电缆识别仪耦合法：使待识别电缆两端与大地相连（通过芯线、屏蔽或者铠都可），构成闭合回路。

调整接收器灵敏度旋钮到合适位置，对幅度进行对比，幅度最大的就是待识别电缆。

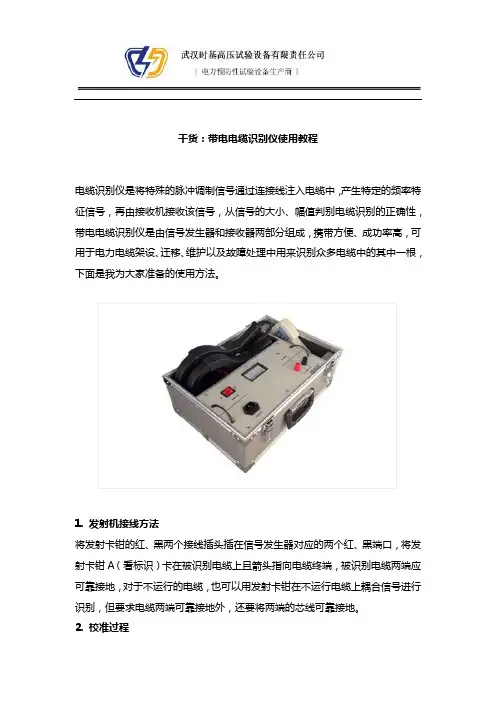

干货：带电电缆识别仪使用教程电缆识别仪是将特殊的脉冲调制信号通过连接线注入电缆中，产生特定的频率特征信号，再由接收机接收该信号，从信号的大小、幅值判别电缆识别的正确性，带电电缆识别仪是由信号发生器和接收器两部分组成，携带方便、成功率高，可用于电力电缆架设、迁移、维护以及故障处理中用来识别众多电缆中的其中一根，下面是我为大家准备的使用方法。

1. 发射机接线方法将发射卡钳的红、黑两个接线插头插在信号发生器对应的两个红、黑端口，将发射卡钳A（看标识）卡在被识别电缆上且箭头指向电缆终端，被识别电缆两端应可靠接地，对于不运行的电缆，也可以用发射卡钳在不运行电缆上耦合信号进行识别，但要求电缆两端可靠接地外，还要将两端的芯线可靠接地。

2. 校准过程在距发射卡钳两米以外的被识别电缆上，将接收卡钳B卡住该电缆，其卡钳上的箭头一定要指向电缆终端，然后核对电流方向和测试连接方向，此时接收机电流表指针一定是向右偏转，同时有声光提示，如图下图所示，如果将接收卡钳B 的箭头指向发射源端，将不会有声光提示，而且电流表头指针向左偏转，记住接收卡钳表头偏转方向。

3. 识别过程在识别点，用接收卡钳B对各条电缆进行识别，在进行识别时，一定要将接收卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行卡测，在被识别电缆上，接收机电流表头指针一定是向右偏转，同时声光报警提示，而在其余电缆上，接收机电流表头指针一定是向左偏转，没有声光报警提示，接收机电流表头指针向右偏转，同时声光报警提示的，就是要寻找和识别的那条电缆，这个测试结果具有唯一性，也就是说，该电缆沟里无论有多少条电缆，当用接收卡钳B对各条电缆进行识别时只有一条电缆（要寻找和识别的电缆）上的接收机电流表头指针是向右偏转，同时声光报警提示的。

提醒事项带电电缆识别仪在进行带电作业时采用的是“耦合法”,受到线路电流的影响，钳口会产生感应电流引起振动、发热等现象，请您不用担心，这个不会影响使用。

2
系统组成及结构
系统组成及结构
光缆识别仪系统主要由光缆识别仪、光缆、手机终端等组成 ，通过3G无线网络，光缆识别仪和手机终端之间实现语音通信， 如下图所示。
3G 无线网络
手机终端
光缆
光缆识别仪
3G 无线网络
系统组成及结构
光缆识别仪结构外观如下图所示。
3
系统硬件平台
系统硬件平台
光缆识别仪系统的硬件平台包括FPGA平台、ARM嵌入式平台 及其功能模块，ARM嵌入式平台与FPGA平台分别通过RS232接口 和音频通道进行数据通信和音频信号的传输。
ARM 嵌 入 式 平 台 主 要 工 作 过 程 为 ： ARM 核 心 板 通 过 串 口 与 FPGA平台进行通信，控制FPGA平台进入自检和测试等工作状态 ，并将音频数据以波形的方式通过液晶屏直观动态显示出来，同 时经由音频芯片将声音输出至耳机或者扬声器播放出来；通过USB 口与3G模块进行无线通信数据的交互，并控制人机通话模块自动
实现光电转换后的信号采样、解调等功能，具体电路如下图 所示。
PD探测器
音频输出
放大电路
A/D
FPGA
系统硬件平台
5. 音频输出模块
音频输出模块根据解调出来的信号，进行敲击声音的还原与 输出。具体电路包括音频控制电路、功率放大电路和音频播放设 备（耳机和扬声器），为了提高音频播放质量，功放电路和扬声 器均采用了隔离电源，具体电路如图所示。
（1）光缆监测量大 以中移动为例，移动公司作为中国规模最大的移动通信运营 商，在其公司“光缆线路维护规程”中规定：主用光缆的监测按 需进行，备用光缆的监测每年进行一次。但是中移动的光缆全部 的维护人员只有约百人，光缆出现故障后，他们不但要对光缆进 行抢修，还要完成光缆日常维护测试，工作量之大可见一斑。

带电电缆识别仪有哪些使用方法带电电缆识别仪是一种用于识别高压设备中带电电缆的工具。

它是一种无接触式的检测仪器，可以帮忙维护人员快速精准地确定电缆的位置、电压等参数信息，以便进行维护和检修。

在实际应用中，带电电缆识别仪有多种使用方法，下面将介绍其中一些常见的方法。

使用方法一：静电感应型该方法需要将带电电缆识别仪靠近电缆并垂直挥动，通过静电感应来检测电缆的电场分布，从而确定电缆的位置。

实在步骤如下：1.选择合适的带电电缆识别仪，确保其频响范围、灵敏度等参数符合要求；2.切断电缆所在区域的供电，确保工作区域安全；3.将带电电缆识别仪靠近电缆，保持仪器与电缆垂直并渐渐挥动；4.察看带电电缆识别仪上的指示灯，依据其变化来判定电缆的位置。

注意事项：•在使用静电感应型带电电缆识别仪时，应当遵奉并服从严格的操作规程，保持操作人员的安全；•由于电缆产生的电场分布不同，不同类型的带电电缆识别仪的使用方法也不同。

使用方法二：磁感应型该方法利用电缆在工作时所产生的磁场来进行检测。

实在步骤如下：1.将带电电缆识别仪靠近电缆，保持仪器与电缆平行并固定；2.建立一个水平面，比如一个水平基准线；3.通过调整带电电缆识别仪的灵敏度，可以检测到不同强度/方向的磁场，从而确定电缆的位置。

注意事项：•在使用磁感应型带电电缆识别仪时，应当遵奉并服从严格的操作规程，保持操作人员的安全；•磁感应型带电电缆识别仪对于不同类型的电缆存在确定的识别误差，因此需要依据实在情况进行选择和调试。

使用方法三：信号注入式该方法需要将信号源与被测电缆相连，通过注入特定的信号来产生电场或磁场，并利用带电电缆识别仪进行检测。

实在步骤如下：1.将信号源与被测电缆相连，确保连接正确；2.选择合适的带电电缆识别仪；3.通过调整信号源的输出频率、振幅等参数，可以调制出适合带电电缆识别仪进行检测的信号；4.将带电电缆识别仪靠近电缆，察看其指示灯，依据灯光的变化来确定电缆的位置。

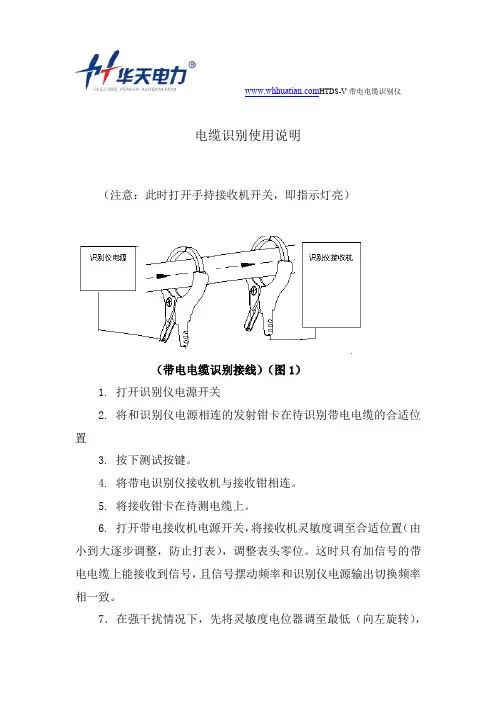

HTDS-V带电电缆识别仪电缆识别使用说明（注意：此时打开手持接收机开关，即指示灯亮）（带电电缆识别接线）（图1）1. 打开识别仪电源开关2. 将和识别仪电源相连的发射钳卡在待识别带电电缆的合适位置3. 按下测试按键。

4. 将带电识别仪接收机与接收钳相连。

5. 将接收钳卡在待测电缆上。

6. 打开带电接收机电源开关，将接收机灵敏度调至合适位置（由小到大逐步调整，防止打表），调整表头零位。

这时只有加信号的带电电缆上能接收到信号，且信号摆动频率和识别仪电源输出切换频率相一致。

7．在强干扰情况下，先将灵敏度电位器调至最低（向左旋转）， HTDS-V带电电缆识别仪调零要与调节灵敏度同时反复进行，在实际使用中甚至要先将指针调向“0”位左边一些，反复调节“调零”、“灵敏度”两个电位器逐步逼近指针最大摆幅。

对幅度进行对比，幅度最大的就是待识别电缆。

八、不带电电缆识别使用说明（注意：此时关闭手持接收机开关，即指示灯灭）电缆识别仪信号发生器由交流/直流电源供电，它对已断电的、要识别的电缆加上固定周期单极性的直流脉冲。

接线方法1、将该电缆近端铠装与大地断开，将测试仪输出线红夹子夹在待测电缆芯线上，将测试仪输出线黑夹子夹在接地点或地钉上，该电缆对应芯线在远端与接地点或地钉相连。

接线方法2、如果是一根短电缆（只有电缆两端铠装接地，中间没有接地点），将该电缆近端铠装与大地断开，将本测试仪输出线红夹子夹在待测电缆铠装上，将本测试仪输出线黑夹子夹在接地点或地钉上，必须保证远端电缆铠装可靠接地。

1.打开识别仪电源开关。

2.将识别仪电源用专用线接在待识别电缆的芯线及接地点或地钉上。

3.按下测试按键。

4.将识别仪接收机与接收钳相连。

5.注意接收钳箭头方向为电流流入方向（正方向），否则表针摆动与以上说明正好相反。

6.将接收钳卡在待测电缆上。

7.将接收机灵敏度调至合适位置，8.这时手持接收机既可看到摆动信号。

HTDS-V带电电缆识别仪识别仪接线图如图所示（识别仪接线图）发射机与接收机开始正常工作后，传感器线圈中感应的电压在手持接收机显示出来，指针摆动方向即是电流方向，只有电流流出的这根电缆指针向右偏并且摆幅较大，这根就是要找的电缆。

带电电缆识别仪4种测量实例实例1：电缆屏蔽层通常与地相连，如果电缆束中，其它电缆也接到公共地上，发生器上黑色输出插孔可连到公共地上，返回电流在几根电缆屏蔽层进行分配，将返回电流分成许多支流，意味着被识别电缆的差值电流较大，有用信号较清楚，“差值”的意思是输出电流和其分得的返回电流在同一通道内，如图1所示，图中有5根电缆，4号电缆是我们需要识别的，要识别的电缆中“输出电流”为20A。

假设返回电流在所有电缆的屏蔽层中平均分配，在要测的电缆中应有4A的返回电流，要识别的电缆中的差值为：20A（输出）－4A（返回）＝16A（差值）1011C实例二：如果被测电缆的屏蔽层从系统地中断开，其差值将会得到改进，在该电缆的屏蔽层中，没有返回电流，如下图：1011D图中有5根电缆，4号电缆是我们需要的电缆，要识别的电缆中“输出电流”为20A，由于电缆屏蔽层与地断开，在其余4根电缆中分得的返回电流为：20A/4＝5A，要识别电缆的电流差值为：20A－0＝20A。

实例三：用作返回电路的屏蔽层数量越少，从差值法中得到的读数越小，极限情况是仅有两根电缆的情况，如图：1011E在图中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A， 返回电流在两根电缆的屏蔽层中分配，因此每根电缆的屏蔽层的返回电流为10A，产生的电流差为：20A－10A＝10A。

将电缆屏蔽层从公共地上断开，改善发生器的接地状况，在电缆远端加一地钉，差值电流会得到改善。

1011F图中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在2号电缆屏蔽层中为10A，产生的值电流为：20A－0A＝20A实例（四）如果没有屏蔽层来构成返回电路，返回电路可通过地钉来实现，此时需要两个地钉，一个地钉在电流远端与电缆芯线相相连，另外一个与主机黑色输出插孔相连，如下图所示：1011G图中有两根电缆，1号电缆是我们要识别的电缆，要识别电缆的输出电流为20A，返回电流通过地钉经大地回到发生器。

电缆鉴别仪工作原理电缆鉴别仪是一种用于检测电缆线路的工具，它可以帮助我们准确地识别电缆的类型、状态和连接情况。

电缆鉴别仪的工作原理主要包括信号发射和信号接收两个过程。

信号发射是电缆鉴别仪工作的第一步。

当我们需要鉴别一根电缆时，首先要将电缆鉴别仪的发射端与该电缆的一端连接。

发射端会向电缆中发送一个特定的信号，这个信号可以是一个特定频率的电流或者是一种特殊的编码。

信号的发送方式可以根据具体的电缆鉴别仪而有所不同。

信号接收是电缆鉴别仪工作的第二步。

在信号发射后，电缆鉴别仪的接收端会接收到由电缆传输过来的信号。

接收端会分析信号的特征，通过对比已知的信号库，判断电缆的类型和状态。

一些高级的电缆鉴别仪还可以通过信号的特征来判断电缆的连接情况，例如是否存在接地、短路等问题。

电缆鉴别仪的工作原理基于电缆的特性和信号的传输。

不同类型的电缆在传输信号时，会有不同的响应特征。

电缆鉴别仪通过对这些特征进行分析，可以确定电缆的类型。

同时，电缆的状态也会对信号的传输产生影响，例如电缆的损耗、干扰等都会对信号的特征产生变化，电缆鉴别仪可以通过这些变化来判断电缆的状态。

此外，电缆的连接方式也会对信号的传输产生影响，电缆鉴别仪可以通过对信号的传输路径进行分析，来判断电缆的连接情况。

电缆鉴别仪的工作原理虽然简单，但是在实际应用中却非常重要。

电缆是电力、通信等行业中的重要设备，正确鉴别电缆的类型、状态和连接情况，对于保证电缆线路的正常运行非常关键。

电缆鉴别仪可以帮助我们快速准确地进行电缆线路的诊断和维护，提高工作效率和安全性。

总结起来，电缆鉴别仪通过信号的发射和接收来识别电缆的类型、状态和连接情况。

通过分析信号的特征，电缆鉴别仪可以判断电缆的类型；通过分析信号的变化，电缆鉴别仪可以判断电缆的状态；通过分析信号的传输路径，电缆鉴别仪可以判断电缆的连接情况。

电缆鉴别仪的工作原理简单而重要，它为我们提供了一种便捷高效的电缆线路诊断工具，有助于提高工作效率和保障线路的安全运行。

电缆识别仪的工作原理电缆识别仪信号发生器由交流电源供电，它对已断电的、要识别的电缆加上固定周期单极性的直流脉冲。

发生器输出线连在电缆芯线和接地点或地钉上，该电缆线铠装与大地断开，芯线在远端与接地点或地钉相连，该回路可传导脉冲电流，它可由识别仪上的表头读出，电流大小由环路电阻决定，环路电阻应尽可能小。

识别仪接线图如图2所示识别仪图2 识别仪接线图发射机与接收机开始正常工作后，传感器线圈中感应的电压在接收机表头中显示出来，表头指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向右偏并且摆幅较大，这根就是要找的电缆。

所有其它电缆只流过返回电流，指针向左偏并且摆幅极小。

接收机上的输出调节旋钮可调整信号强度。

1.仪器供电电缆识别仪主机由交流220V供电。

传感器传感器是一电流变换器，钳口内部尺寸为120mm。

当电流流过测试电缆，在传感器内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。

2.安全测试一定要进行以下安全测试，以避免造成人员伤亡或损坏电缆识别仪及其它设备。

使用电缆识别仪时，要对被测电缆进行带电检查，并确保该电缆处于无电状态。

将仪器接入被测电缆前，要对其附近末加保护的仪器或电缆进行安全检查，并将这些带电部分用绝缘材料进行安全保护。

准备测试1、主机准备连接：1）在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。

2）发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线連到一起。

将黑色夹子与地钉相連。

3）将电缆远端的芯线与地钉相連。

4）将电缆两端的铠装与地线断开。

5）将电源线插入电源插座。

开机：1) 打开主机电源开关，对主机供电。

2) 主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。

2、接收机准备1）缓慢调节灵敏度旋钮，使电表开始指示。

2）注意传感器插入电缆的方向及接收机表头摆动幅度的大小。

测试1、设置测试回路为保证仪器的正常使用，应注意设置测试回路。

智能带电电缆识别仪器介绍智能带电电缆识别仪又名带电电缆识别仪、电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。

用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。

电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器上海苏霍设计采用了PSK技术，结合精准算法。

无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。

本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。

发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

带电识别时：采用卡钳耦合输出脉冲电流，发射四种频率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到目标电缆上（目标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测和识别；因脉冲电流有方向性，所以检测也具有方向性。

停电识别时：采用直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在目标电缆周围产生电磁场，供接收机和柔性电流钳检测、解码、识别；因电流有方向性，所以检测也具有方向性。

接收机：为手持设备，3.5寸彩色液晶屏，内置高速微处理器，结合精准算法，对发射机的脉冲编码电流信号进行识别并解码，同时具有信号强度标定功能，显示信号强度和检测结果，精美直观；彩色刻度条动态显示，一目了然，电缆识别成功打√，非目标电缆打×，能快速自动识别目标电缆。

讲解电缆故障测试仪正确使用步骤电气工作人员使用电缆故障测试仪来测试故障，非常方便和准确定位在一米以内。

无需多次挖掘路面，可以节省大量的人力、物力和财力，同时也节约了维护成本。

为帮助大家更好地使用电缆故障检测仪。

我们拿到电缆故障测试仪后，应该仪器自检。

首先将耳机插入测准仪，打开电源开关，电源指示灯亮，表示进入工作状态。

戴上耳机用手指按住上边的红色接线柱，应听到耳机里由蜂鸣声，说明本机工作正常。

然后将红黑探测线插入测准仪。

首先在探测之前。

要先弄清楚漏电线路的故障性质。

如果只是绝缘胶皮破损，向大地漏电（放电）但线路不短路，不断线时可用常规向线路送电进行探测。

如果线路短路且对大地漏电或线间不短路绝缘良好，有部分短线点对大地漏电时，可将被测线路所有的线，三线或者四线并接在一起，向电路单相送电进行探测如果对地绝缘良好，内芯短线故障可针对短线单根进行单相送点探测。

在被测地埋线上方，从线路一段向另一端探测，缓慢向前行走，在对地绝缘良好的线段耳机基本无声，同时发光管亮起一灯或者不亮，当接近故障点C时，声音逐渐由小变大，发光管有一灯变为二、三灯亮，到故障点A时声音最大，此时发光管全亮，当越过A点到达B点时，声音逐渐变小至消失，发光管全亮逐渐到*熄灭。

然后退回到声音最大点地方A点，即为故障点。

注意：探测一段时间后，发现指示灯不是很亮了，一定要充电后再进行测量。

不然探测仪的电量将大大影响探测精度。

如过地埋线漏电故障太多或者对地埋线不能供电时，可加上一个信号发射器探测。

使用信号发射器时，应该首先把被测的高压线路与高压连线全部断开。

然后把信号发射器的红色接线柱，接在地埋线其中一根或者多跟线上，黑色接线柱接上地线（在无专业地线情况下，可以把线的铜丝直接缠在在螺丝刀上，插到地上，与大地接触）。

再按照以上步骤，就可以探测。

正常可以通电检测只使用探测仪是，通电后，探测仪直接进行探测线路的电压信号传输到哪里断了就好。

但是不能通电时配合上信号发射器，它可以向电线发出脉冲信号，就可以理解为给这个电线通上了一个电源再接着进行检测。
