带电电缆识别仪检查电缆是否带电的三种方案

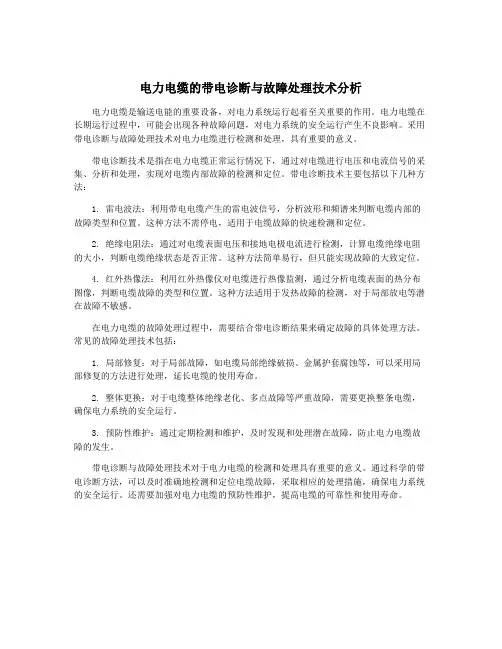

电力电缆的带电诊断与故障处理技术分析电力电缆是输送电能的重要设备，对电力系统运行起着至关重要的作用。

电力电缆在长期运行过程中，可能会出现各种故障问题，对电力系统的安全运行产生不良影响。

采用带电诊断与故障处理技术对电力电缆进行检测和处理，具有重要的意义。

带电诊断技术是指在电力电缆正常运行情况下，通过对电缆进行电压和电流信号的采集、分析和处理，实现对电缆内部故障的检测和定位。

带电诊断技术主要包括以下几种方法：1. 雷电波法：利用带电电缆产生的雷电波信号，分析波形和频谱来判断电缆内部的故障类型和位置。

这种方法不需停电，适用于电缆故障的快速检测和定位。

2. 绝缘电阻法：通过对电缆表面电压和接地电极电流进行检测，计算电缆绝缘电阻的大小，判断电缆绝缘状态是否正常。

这种方法简单易行，但只能实现故障的大致定位。

4. 红外热像法：利用红外热像仪对电缆进行热像监测，通过分析电缆表面的热分布图像，判断电缆故障的类型和位置。

这种方法适用于发热故障的检测，对于局部放电等潜在故障不敏感。

在电力电缆的故障处理过程中，需要结合带电诊断结果来确定故障的具体处理方法。

常见的故障处理技术包括：1. 局部修复：对于局部故障，如电缆局部绝缘破损、金属护套腐蚀等，可以采用局部修复的方法进行处理，延长电缆的使用寿命。

2. 整体更换：对于电缆整体绝缘老化、多点故障等严重故障，需要更换整条电缆，确保电力系统的安全运行。

3. 预防性维护：通过定期检测和维护，及时发现和处理潜在故障，防止电力电缆故障的发生。

带电诊断与故障处理技术对于电力电缆的检测和处理具有重要的意义。

通过科学的带电诊断方法，可以及时准确地检测和定位电缆故障，采取相应的处理措施，确保电力系统的安全运行。

还需要加强对电力电缆的预防性维护，提高电缆的可靠性和使用寿命。

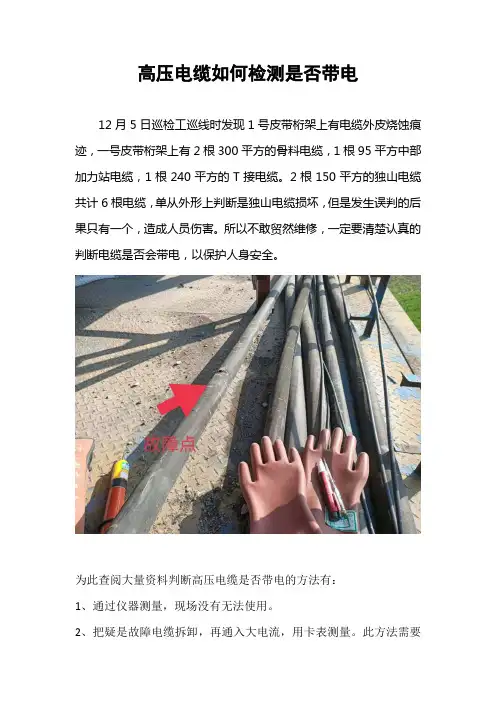

高压电缆如何检测是否带电12月5日巡检工巡线时发现1号皮带桁架上有电缆外皮烧蚀痕迹，一号皮带桁架上有2根300平方的骨料电缆，1根95平方中部加力站电缆，1根240平方的T接电缆。

2根150平方的独山电缆共计6根电缆，单从外形上判断是独山电缆损坏，但是发生误判的后果只有一个，造成人员伤害。

所以不敢贸然维修，一定要清楚认真的判断电缆是否会带电，以保护人身安全。

为此查阅大量资料判断高压电缆是否带电的方法有：1、通过仪器测量，现场没有无法使用。

2、把疑是故障电缆拆卸，再通入大电流，用卡表测量。

此方法需要把电缆剥开，不安全还会对电缆损伤，不适用。

3、把疑是故障电缆拆卸，再通入把音频信号，用收音机判断，由于电缆有半导层和铜皮屏蔽，电缆9公里由太长音频信号有衰减没试。

4、使用高压验电笔进行验电。

5、在电缆的中间，没有办法直接检验其是否带电。

可以用一小型收音机，当其在远处能正常收音时，拿到电缆边上，杂音变大的是电缆带电，没有变化的是电缆不带电。

相比之下第4条和5条方法简便，准备测试一下。

1、先实验第4条方法，先用电力室高压验电器实验一下，结果高压验电器只有触碰到10kv带电体才报警，离开5mm都不会报警，用高压验电器判断电缆是否带电方法不可行。

2、实验第5种方法，找了一个全波段收音机接近带电电缆，在调频波段没有杂音，在中波AM频道16-18Mhz有杂音，接近时有声音，离开10cm就没声音了，实验多个电缆均是如此，用收音机判断高压电缆是否带电可能有用。

又对带电电缆停电后进行测试，但是断电后收音机还是有噪音，只有摇出高压小车，噪音才消失，真空断路器真空泡行程有15-25mm和9-11mm两种，两电缆交叠导线间距20-40mm，和比真空泡行程大不了多少，估计可以有磁场感应，加上桁架上6根电缆交叉折叠线路又长，这多条电缆都会产生磁场，这时整个区域都会有50HZ电产生的磁场，这时整个区域都会有磁场，使用收音机判别无法有效识别。

电力电缆故障测试仪测试电缆故障的步骤电力电缆故障测试仪采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对光缆、电缆进行故障定位测试；适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试；它是邮电通信系统以及铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。

电力电缆故障测试仪测试电缆故障的三个步骤：
步骤1、先用HT-TC电缆故障测距仪测距离。

其实，先要判断电缆故障是高阻还是低阻或者是接地，根据这个条件采用不同的测试方法；如果是接地故障，就直接用测距仪的低压脉冲法来测量距离；如果是高阻故障就要采用高压冲击放电的方法来测距离，用高压冲击放电的方法测距离时又要许多的辅助设备；如高压脉冲电容、放电球以及信号取样器等等；操作起来比较麻烦，并且还要分析采样波形，对测试者的知识要求比较高；而此时可以采用二次或三次脉冲来测量故障距离，与传统的测试方法相比,二次、三次脉冲法的先进之处，是将冲击高压闪络法中的复杂波形简化为简单的低压脉冲短路故障波形。

步骤2、是查找路径（如果路径清楚这一步可以省掉）在查找路径时，要给电缆加一信号（路径信号发生器）。

再用接收机接收这个信号，沿着有信号的路径走一遍，就确定了电缆的路径。

步骤3、根据测出的距离来定位其依据是打火放电产生的声音。

当从电缆故障定点仪的耳机听到声音最大的地方时，也就是找到了故障点的位置。

带电电缆识别仪的工作原理概述带电电缆识别仪（Cable Fault Locator）是一种用于检测和识别电力线路故障的设备。

它通过测量电缆中的电流、电压和电阻等参数，可以精确地确定故障的位置和类型。

本文将介绍带电电缆识别仪的基本原理和工作方式。

原理带电电缆识别仪主要采用两种测量方法，即电流法和电压法。

电流法是指通过测量电缆中的电流来确定故障位置，而电压法则是通过测量电缆终端的电压变化来确定故障位置。

这两种方法都可以在带电状态下进行，从而大大提高了检测的效率。

电流法的原理是基于欧姆定律，即电流与电阻成反比。

当电缆发生故障时，电缆的电阻值会发生变化，电流也会随之变化。

通过测量故障前后的电流值，可以计算出电缆的电阻变化量，从而确定故障的位置。

电压法的原理则是基于电缆两端电压的变化。

当电缆发生故障时，电缆两端的电压会发生变化，这个变化可以被测量出来。

通过测量故障前后的电压值，可以计算出电缆受损部位的阻抗，从而确定故障的位置。

工作方式带电电缆识别仪的工作方式主要分为三个步骤：信号注入、信号接收和信号处理。

下面将详细介绍这三个步骤的具体操作。

信号注入首先，需要在电缆两端分别接入一个发生器和一个接收器。

发生器会注入一定的信号电流或电压，而接收器会接收信号电流或电压，并将其返回给带电电缆识别仪。

信号接收接下来，需要在电缆上扫描并检测信号的强度和频率变化等信息。

这个过程需要使用特殊的探头和测量仪器。

通过观察信号的变化，可以识别出电缆中的故障点，并确定故障的类型和位置。

信号处理最后，需要对接收到的信号进行处理和分析。

这个过程需要用到专门的软件和算法，可以根据信号的特征和频率分析结果，准确地定位故障点并输出报告。

结论带电电缆识别仪是一种可靠、高效的检测设备，通过电流法和电压法的测量手段，可以精确地检测和识别电缆故障，并提供详尽的故障报告。

在电力生产和维护中，带电电缆识别仪将发挥越来越大的作用。

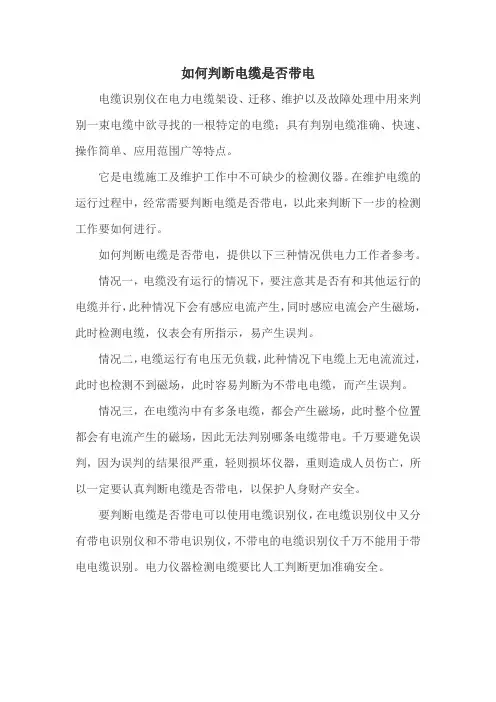

如何判断电缆是否带电
电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确、快速、操作简单、应用范围广等特点。

它是电缆施工及维护工作中不可缺少的检测仪器。

在维护电缆的运行过程中，经常需要判断电缆是否带电，以此来判断下一步的检测工作要如何进行。

如何判断电缆是否带电，提供以下三种情况供电力工作者参考。

情况一，电缆没有运行的情况下，要注意其是否有和其他运行的电缆并行，此种情况下会有感应电流产生，同时感应电流会产生磁场，此时检测电缆，仪表会有所指示，易产生误判。

情况二，电缆运行有电压无负载，此种情况下电缆上无电流流过，此时也检测不到磁场，此时容易判断为不带电电缆，而产生误判。

情况三，在电缆沟中有多条电缆，都会产生磁场，此时整个位置都会有电流产生的磁场，因此无法判别哪条电缆带电。

千万要避免误判，因为误判的结果很严重，轻则损坏仪器，重则造成人员伤亡，所以一定要认真判断电缆是否带电，以保护人身财产安全。

要判断电缆是否带电可以使用电缆识别仪，在电缆识别仪中又分有带电识别仪和不带电识别仪，不带电的电缆识别仪千万不能用于带电电缆识别。

电力仪器检测电缆要比人工判断更加准确安全。

带电电缆识别方法带电电缆的识别对于电力系统的安全运行具有极其重要的作用。

在现代的电力系统中，带电电缆的数量越来越多，这也就使得识别带电电缆变得更为关键。

本文将会介绍10种带电电缆识别的方法，并且对这些方法进行详细的描述。

1. 电缆标志的识别方法通过检查电缆标志字符可以识别带电电缆。

在现代电力系统中，电缆引入和管线中的电缆上通常会标示电缆编号或者其它重要的信息。

这种方法可以依靠电缆标志来识别电缆进入或管线内具体位置。

2. 瞬时反射法的识别方法通过短暂注入瞬间电流或电压，利用电缆结构的波阻抗特征，来识别电缆的位置。

这种方法需要通过一定的仪器设备，可以在不影响电路的情况下对带电电缆进行识别。

3. 声频法的识别方法在带电电缆上注入高频信号，在缆线的声波响应中检测和识别电缆，这种方法特别适用于识别较长的电缆。

通过仪器设备的反馈，可以得到电缆的位置和详细信息。

4. 更改电压法的识别方法换变电压的方法可以准确定位带电电缆的位置，通过变压器的更换，可以让电缆运行在不同的电压下。

这是通过调整电压来识别电缆的位置和类型，以完成带电电缆的详细识别和分类。

5. 谐波响应法的识别方法通过在电力系统内注入单一或多波频率，识别并分析缆线的谐波响应来确定电缆的位置。

这个方法需要一系列仪器设备来完成，但是实际上已经在电力系统中得到广泛的应用，其技术水平也越来越成熟。

6. 热成像法的识别方法通过使用热成像相机来检测带电电缆。

电缆在高电压下会发出一定程度的热量，通过热成像可以得到电缆的位置和辐射热量信息。

不需要直接接触电缆，在检测带电电缆时可以大大提高安全性。

7. 脉冲激发法的识别方法通过带电电缆脉冲激发的方式，来记录其脉冲响应数据，通过分析这些数据，可以得出电缆的性质和位置。

这种方法很容易进行且成本低，可以使用标准仪器设备来进行检测。

8. 电感耦合法的识别方法通过使用电磁耦合技术，来探测带电电缆的电磁场，从而识别电缆的位置和性质。

电缆故障检测查找一种简单实用的带电电缆识别仪，能够判断一组运行电缆中哪根是带电电缆哪根是不带电电缆。

其实这是个即简单又复杂的问题，复杂在一般情况下我们判别是通过鉴定带电电缆上的50HZ交变电流，但一些特殊情况下，这一方法会失去作用，理由如下：1、如果运行电缆有电压，无负载时，电缆上就无电流流过，这时就检测不到磁场，以为是不带电电缆，极容易产生误判。

2、如果电缆没有运行，但是这条电缆如果和其它运行电缆有并行的情况下，就会有感应电流产生，同时感应电流也会有磁场产生，这时电缆识别仪仪表也会有指示，这时就会产生误判。

3、如果在电缆沟中，会有多条电缆，这多条电缆都会产生磁场，这时整个区域都会有50HZ电流产生的磁场，这时整个区域都会有磁场，使判别无法进行，容易产生误判。

4、带电电缆的寻径：将发射机通过耦合钳卡在电缆上，发射机的发射信号就可耦合到电缆上（无论运行电缆，还是停电电缆）。

通过电缆识别仪接收机我们就可找到电缆的地下走向并寻测出电缆的出处。

5、带电电缆的识别：（与人们习惯理解有差别）将发射机通过发射钳卡在电缆上，在另一端的电缆的暴露处用接收钳连接接收机。

此时根据信号就可判断哪一根为加信号电缆。

（此方法需多配一把特制接收钳）。

6、寻测50Hz信号：由于DTY-2000具有寻测50Hz信号功能，这一功能大大加强了判断功能，我们可以用接收机挨个判断电缆群中的带有50Hz信号的电缆（带50Hz信号电缆不一定为运行电缆）。

一、电缆在运行中被击穿的原因很多，其中最主要的原因是绝缘强度降低及受外力的损伤，归纳起来大致有以下几种原因：（1）由于电源电压与电缆的额定电压不符，或者在运行中有高压窜入，使绝缘强度受到破坏而被击穿。

（2）负荷电流过大，致使电缆发热，绝缘变坏而导致电缆击穿。

（3）曾发生接地短路故障，当时未发现，但运行一段时间后电缆被击穿。

（4）保护层腐蚀或失效。

例如，使用时间过久，麻皮脱落，铠装、铅皮腐蚀，保护失效，不能保护绝缘层，最终电缆被击穿。

带电电缆识别仪有哪些使用方法带电电缆识别仪是一种用于识别高压设备中带电电缆的工具。

它是一种无接触式的检测仪器，可以帮忙维护人员快速精准地确定电缆的位置、电压等参数信息，以便进行维护和检修。

在实际应用中，带电电缆识别仪有多种使用方法，下面将介绍其中一些常见的方法。

使用方法一：静电感应型该方法需要将带电电缆识别仪靠近电缆并垂直挥动，通过静电感应来检测电缆的电场分布，从而确定电缆的位置。

实在步骤如下：1.选择合适的带电电缆识别仪，确保其频响范围、灵敏度等参数符合要求；2.切断电缆所在区域的供电，确保工作区域安全；3.将带电电缆识别仪靠近电缆，保持仪器与电缆垂直并渐渐挥动；4.察看带电电缆识别仪上的指示灯，依据其变化来判定电缆的位置。

注意事项：•在使用静电感应型带电电缆识别仪时，应当遵奉并服从严格的操作规程，保持操作人员的安全；•由于电缆产生的电场分布不同，不同类型的带电电缆识别仪的使用方法也不同。

使用方法二：磁感应型该方法利用电缆在工作时所产生的磁场来进行检测。

实在步骤如下：1.将带电电缆识别仪靠近电缆，保持仪器与电缆平行并固定；2.建立一个水平面，比如一个水平基准线；3.通过调整带电电缆识别仪的灵敏度，可以检测到不同强度/方向的磁场，从而确定电缆的位置。

注意事项：•在使用磁感应型带电电缆识别仪时，应当遵奉并服从严格的操作规程，保持操作人员的安全；•磁感应型带电电缆识别仪对于不同类型的电缆存在确定的识别误差，因此需要依据实在情况进行选择和调试。

使用方法三：信号注入式该方法需要将信号源与被测电缆相连，通过注入特定的信号来产生电场或磁场，并利用带电电缆识别仪进行检测。

实在步骤如下：1.将信号源与被测电缆相连，确保连接正确；2.选择合适的带电电缆识别仪；3.通过调整信号源的输出频率、振幅等参数，可以调制出适合带电电缆识别仪进行检测的信号；4.将带电电缆识别仪靠近电缆，察看其指示灯，依据灯光的变化来确定电缆的位置。

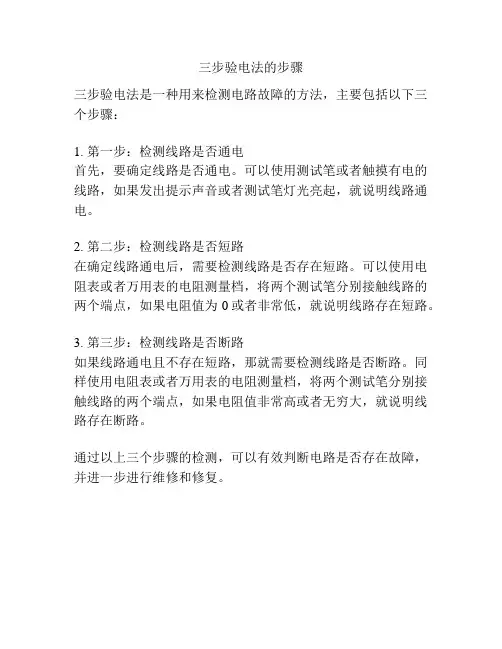

三步验电法的步骤
三步验电法是一种用来检测电路故障的方法，主要包括以下三个步骤：
1. 第一步：检测线路是否通电
首先，要确定线路是否通电。

可以使用测试笔或者触摸有电的线路，如果发出提示声音或者测试笔灯光亮起，就说明线路通电。

2. 第二步：检测线路是否短路
在确定线路通电后，需要检测线路是否存在短路。

可以使用电阻表或者万用表的电阻测量档，将两个测试笔分别接触线路的两个端点，如果电阻值为0或者非常低，就说明线路存在短路。

3. 第三步：检测线路是否断路
如果线路通电且不存在短路，那就需要检测线路是否断路。

同样使用电阻表或者万用表的电阻测量档，将两个测试笔分别接触线路的两个端点，如果电阻值非常高或者无穷大，就说明线路存在断路。

通过以上三个步骤的检测，可以有效判断电路是否存在故障，并进一步进行维修和修复。

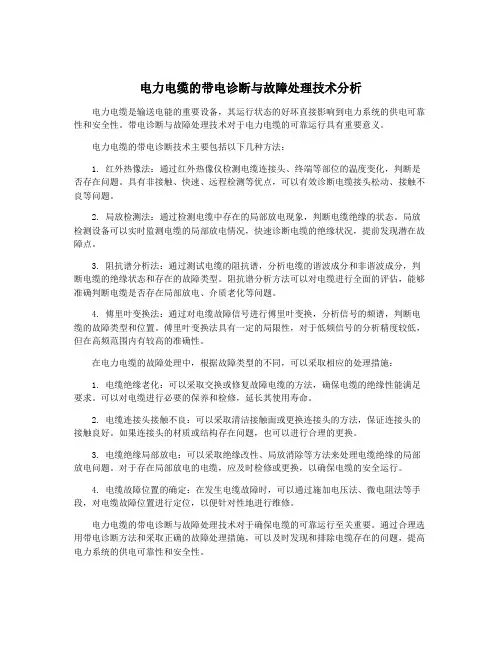

电力电缆的带电诊断与故障处理技术分析电力电缆是输送电能的重要设备，其运行状态的好坏直接影响到电力系统的供电可靠性和安全性。

带电诊断与故障处理技术对于电力电缆的可靠运行具有重要意义。

电力电缆的带电诊断技术主要包括以下几种方法：1. 红外热像法：通过红外热像仪检测电缆连接头、终端等部位的温度变化，判断是否存在问题。

具有非接触、快速、远程检测等优点，可以有效诊断电缆接头松动、接触不良等问题。

2. 局放检测法：通过检测电缆中存在的局部放电现象，判断电缆绝缘的状态。

局放检测设备可以实时监测电缆的局部放电情况，快速诊断电缆的绝缘状况，提前发现潜在故障点。

3. 阻抗谱分析法：通过测试电缆的阻抗谱，分析电缆的谐波成分和非谐波成分，判断电缆的绝缘状态和存在的故障类型。

阻抗谱分析方法可以对电缆进行全面的评估，能够准确判断电缆是否存在局部放电、介质老化等问题。

4. 傅里叶变换法：通过对电缆故障信号进行傅里叶变换，分析信号的频谱，判断电缆的故障类型和位置。

傅里叶变换法具有一定的局限性，对于低频信号的分析精度较低，但在高频范围内有较高的准确性。

在电力电缆的故障处理中，根据故障类型的不同，可以采取相应的处理措施：1. 电缆绝缘老化：可以采取交换或修复故障电缆的方法，确保电缆的绝缘性能满足要求。

可以对电缆进行必要的保养和检修，延长其使用寿命。

2. 电缆连接头接触不良：可以采取清洁接触面或更换连接头的方法，保证连接头的接触良好。

如果连接头的材质或结构存在问题，也可以进行合理的更换。

3. 电缆绝缘局部放电：可以采取绝缘改性、局放消除等方法来处理电缆绝缘的局部放电问题。

对于存在局部放电的电缆，应及时检修或更换，以确保电缆的安全运行。

4. 电缆故障位置的确定：在发生电缆故障时，可以通过施加电压法、微电阻法等手段，对电缆故障位置进行定位，以便针对性地进行维修。

电力电缆的带电诊断与故障处理技术对于确保电缆的可靠运行至关重要。

通过合理选用带电诊断方法和采取正确的故障处理措施，可以及时发现和排除电缆存在的问题，提高电力系统的供电可靠性和安全性。

带电电缆识别仪YDL-2037D使用说明书陕西意联电子科技有限公司（第八板）企业简介陕西意联电子科技有限公司位于西安经济技术产业开发区，是一家专业从事高压电器的检测、监测、控制技术和电力系统自动化产品的集开发、设计、生产、销售于一体的高科技企业。

公司具有雄厚的研发和生产实力，由行业内知名的专家、学者担纲开发设计，与周边众多高校和国内外同行建立了密切的合作关系，凭借着强大的技术优势，使我们在继电保护、蓄电池检测、地网导通测试、高压开关测试、二次脉冲电缆故障测试仪等产品的基础上，不断开发、生产出符合用户需求的优质产品。

公司坚持以严格的质量管理、先进的检验设备和精确的生产工艺确保产品质量。

目前公司产品以性能稳定可靠、服务热情周到已经成为广大用户的主流首选。

面对成绩，意联人不敢骄傲，面对竞争，意联人不敢懈怠，面对挑战，意联人更不会气馁，意联人以质量为生命源泉，以信誉为经营之本，真诚地与国内外企业合作。

用一流的水平﹑一流的技术﹑一流的服务作为永远遵循的标准，努力打造“意联”品牌！我们力求做到“人无我有，人有我精”的创业精神。

“提供优质服务，广交天下朋友”为公司一贯的宗旨。

我们严格履行合同与协议条款，深得用户信赖与好评。

在此，我们由衷地感谢所有支持与关爱我们的用户朋友。

同时，我们郑重保证：我们将更努力，为新老用户提供更优质的产品和更优良的服务。

1. 产品概述本产品是根据高压电缆施工安装及维护人员所急需解决的多条电缆现场识别问题，参考国外先进技术，在电磁场理论的指导下，采用现代电子技术及工装工艺技术研制而成的。

本产品主要用于现场多条电缆的准确识别，以克服施工现场经常发生的因试扎错误或锯错电缆所造成的重大停电事故或人身安全事故，大大提高施工、维修效率，是普通电缆识别仪的升级换代产品。

YDL-2037D可交直流两用工作更方便现场使用！2.主要功能特点识别准确无误大识别钳口适合各种电缆操作极为简单指示清楚直观主、辅件便携、美观、手感好整机工作可靠不怕短路电源输出频率可调。

电缆识别仪的使用
电缆识别仪是根据电力行业的需要而研制的一种专用仪器。

电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一
根特定的电缆;具有判别电缆准确(定性及定量的双重判别)、快速、操作简单、应用范围广等特点。

电缆识别仪是电缆识别仪的第三代产品，它总结并克服了代霍尔感应单点接触式识别仪只能判断大小而不能判断方向并在强磁场下无法工作的缺陷,同时克服了第二代U型插槽式识别仪的因漏磁而影响识别的缺陷。

操作：
1、打开识别仪电源开关，将和识别仪电源相连的发射钳卡在待识别带电电缆的合适位置
2、按下测试按键，将带电识别仪接收机与接收钳相连。

3、将接收钳卡在待测电缆上。

打开带电接收机电源开关，将接收机灵敏度调至合适位置（由小到大逐步调整，防止打表），调整表头零位。

这时只有
加信号的带电电缆上能接收到信号，且信号摆动频率和识别仪电源输出切换
频率相一致。

4、在强干扰情况下，先将灵敏度电位器调至低（向左旋转），调零要与调
节灵敏度同时反复进行，在实际使用中甚至要先将指针调向“0”位左边一些，反复调节“调零”、“灵敏度”两个电位器逐步逼近指针最大摆幅。

对幅度
进行对比，幅度最大的就是待识别电缆。

精品资料欢迎下载。

电缆识别仪使用方法
电缆识别仪是一种用于检测电缆线路的工具，主要用于电力、石油化工、交通、电信等领域。

使用电缆识别仪可以快速准确地定位电缆的位置和故障点，提高维修效率和安全性。

以下是电缆识别仪的使用方法：
1. 准备工作：将电缆识别仪放置在平稳的地面上，并将电池安装好，确认电池电量充足。

将测试线连接到电缆识别仪上，然后将测试线夹具夹住电缆。

2. 开始测试：按下电缆识别仪上的“开关”按钮，观察显示屏上显示的数据。

若显示数字较小，则表示测试线距离发射器较近；若数字较大，则表示测试线距离发射器较远。

3. 搜索电缆：根据距离数值，可以确定电缆的方向和距离。

在搜索到电缆后，可以通过声音和震动提示来确认电缆的位置。

4. 确认故障点：在确认电缆位置后，可以使用电缆识别仪的故障点定位功能，对电缆上的故障点进行定位。

5. 维修电缆：根据定位结果，可以快速准确地维修电缆。

在维修过程中，应注意安全，并正确使用工具进行维修。

总之，电缆识别仪是一种非常实用的工具，可以帮助我们快速准确地定位电缆位置和故障点，提高维修效率和安全性。

在使用时，应注意安全，并按照说明书正确操作。

- 1 -。

电力电缆的带电诊断与故障处理技术分析电力电缆作为电力输送的重要组成部分，在电力系统中具有不可替代的作用。

然而，电缆在运行时可能会出现各种故障，对电力系统运行造成不良影响。

因此，对电力电缆进行带电诊断和故障处理是非常重要的。

电力电缆带电诊断技术是指在电缆带电状态下，通过测量电缆特定参数并进行数据分析，确定电缆是否存在故障并定位故障位置的一种综合技术。

1. 电缆局部放电诊断电缆局部放电是电缆故障的主要表现之一。

利用局部放电测试仪对电缆的局部放电进行监测和定位，可以有效地识别潜在故障和已经发展为故障的电缆位置。

2. 电缆介质介电损耗测试电缆介质介电损耗测试可以直接反映电缆绝缘的品质和状态，是电缆绝缘老化诊断的一种有效方法。

测试仪器主要针对5KV及以上额定电压的电缆进行测试。

3. 电缆绝缘电阻测试电缆绝缘电阻测试主要是通过测量电缆两端绝缘电阻的改变来判断电缆的绝缘状态和老化情况，是电缆故障诊断和评估电缆绝缘状态的常用方法之一。

通过测试电缆周围的泄漏电流可以判定电缆是否存在漏电情况，并确定漏电的位置和程度。

电力电缆故障处理技术是针对电缆故障进行的修复和处理工作，主要包括以下方法。

1. 绝缘油处理绝缘油是电力电缆的常用绝缘材料，通过绝缘油过滤和绝缘油再生等处理方法可以有效地延长电缆的使用寿命。

2. 电缆局部换缆对于电缆局部损坏或老化的情况，可以进行局部换缆，即只对损坏的部分进行更换，减少维修成本。

3. 线路切换在电缆故障无法快速处理的情况下，可以通过线路切换来保证电力系统的正常运行，将故障线路停用并切换到备用线路。

4. 电焊修复对于电缆绝缘损伤或外皮损坏的情况，可以通过电焊修复进行修补，恢复电缆的正常使用。

总之，电力电缆带电诊断和故障处理技术的应用可以帮助电力系统及时发现和解决电缆故障，确保电力系统的安全稳定运行。

带电电缆的查找细节以及应用电缆识别仪查找时注意事项对于有些特殊场合的需求，需要对电缆改路线，电缆搬迁等，我们不能盲目的操作电缆，一般是在改迁之前对电缆准确的识别，做好标记，有计划的实施迁移，电力电缆往往集中走向，人工查找，存在很大的问题，常见的就是看米标，准确程度对于少量电缆还好，如果电缆多了，就不那么方便了，下面我说一下带电电缆在识别过程中的注意事项和细节。

电缆识别仪的用途带电电缆识别仪主要是用于判断识别现场存在多条电缆的情况，从多根电缆中找出目标电缆;或是验证电缆在进行铺设时是否与设计图纸一致，避免施工现场发生接错、锯错电缆所造成的重大安全事故。

在这里我们介绍一款由拓普电气研发生产的带电电缆识别仪，这款仪器可对带电和不带电两种情况的电缆进行高精度识别判断。

该电缆识别仪由发射机和接收机两部分组成，在查找带电电缆时，发射机和接收机应在电缆已知端进行识别标定。

标定成功后，发射机保持不变，持续向电缆发射耦合信号，然后拿着接收机到电缆末端进行查找识别。

电缆识别仪查找时注意事项1)应用仪器测试前，我们应把发射钳和接收钳靠在一起自检一遍，增益30-40dB为正常。

2)仪器的发射主机和接收主机的使用频率要一致。

3)仪器的发射钳和接收钳标定时要有30CM的距离。

接收钳标定方向要与查找方向保持一致。

4)标定成功后，发射主机和发射钳留在电缆开始端不动，现场操作人员到电缆末端查找电缆。

5)在电缆末端用接收钳查找时，接收钳要与标定时的方向一致6)注意：耦合法不能查找ABC单相电缆，钳子卡电缆查找必须要有零线、地线、铠其中一个，以形成良好的回路。

可以单相查找零线或地线。

7)判断电缆正确否，有表盘和坐标模式。

表盘模式直接显示正确或错误;坐标模式看幅度和相位的值。

幅度百分比越大相位角度越小说明准确度越高。

8)直连法测量只能停电情况下查找识别。

带电电缆识别仪4种测量实例实例1：电缆屏蔽层通常与地相连，如果电缆束中，其它电缆也接到公共地上，发生器上黑色输出插孔可连到公共地上，返回电流在几根电缆屏蔽层进行分配，将返回电流分成许多支流，意味着被识别电缆的差值电流较大，有用信号较清楚，“差值”的意思是输出电流和其分得的返回电流在同一通道内，如图1所示，图中有5根电缆，4号电缆是我们需要识别的，要识别的电缆中“输出电流”为20A。

假设返回电流在所有电缆的屏蔽层中平均分配，在要测的电缆中应有4A的返回电流，要识别的电缆中的差值为：20A（输出）－4A（返回）＝16A（差值）1011C实例二：如果被测电缆的屏蔽层从系统地中断开，其差值将会得到改进，在该电缆的屏蔽层中，没有返回电流，如下图：1011D图中有5根电缆，4号电缆是我们需要的电缆，要识别的电缆中“输出电流”为20A，由于电缆屏蔽层与地断开，在其余4根电缆中分得的返回电流为：20A/4＝5A，要识别电缆的电流差值为：20A－0＝20A。

实例三：用作返回电路的屏蔽层数量越少，从差值法中得到的读数越小，极限情况是仅有两根电缆的情况，如图：1011E在图中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A， 返回电流在两根电缆的屏蔽层中分配，因此每根电缆的屏蔽层的返回电流为10A，产生的电流差为：20A－10A＝10A。

将电缆屏蔽层从公共地上断开，改善发生器的接地状况，在电缆远端加一地钉，差值电流会得到改善。

1011F图中有两根电缆，1号电缆是要识别的电缆，要识别的电缆中输出电流为20A，返回电流在2号电缆屏蔽层中为10A，产生的值电流为：20A－0A＝20A实例（四）如果没有屏蔽层来构成返回电路，返回电路可通过地钉来实现，此时需要两个地钉，一个地钉在电流远端与电缆芯线相相连，另外一个与主机黑色输出插孔相连，如下图所示：1011G图中有两根电缆，1号电缆是我们要识别的电缆，要识别电缆的输出电流为20A，返回电流通过地钉经大地回到发生器。

电缆带电检测解决方案Solution of online detection for cable安全·专业·高效随着电网规模迅速扩大和用电需求的迅猛增长，社会对电网供电可靠性要求越来越高。

作为状态检修的重要内容，电力设备带电检测（在线监测）技术的全面深入应用，能及时发现电力设备潜伏性运行隐患，避免突发性故障的发生，是电力设备安全、稳定运行的重要保障。

凭借带电检测设备和诊断技术，我们在超前防范电缆线路隐患、降低事故损失、降低供电风险等方面大有可为。

带电检测：采用便携式检测设备，在运行状态下，对设备状态量进行的现场检测。

其特点为短时间内检测，有别于长期连续的在线监测，具有投资小，见效快。

目前主要应用的几种检测技术：局放检测（高频3-30MHz、特高频0.3-3GHz、超声20-200kHz）、红外检测、接地电流检测。

统计显示，目前包括中国在内有29个国家不同程度开展了电缆线路带电检测检测工作，发现了大量绝缘缺陷。

意大利、德国、英国等国家带电检测技术较为领先。

从近年来国内外试验经验来看，通过了耐压试验的高压电缆线路在运行不久即发生击穿的现象也屡有发生，交接试验规定24h空载耐压试验不能完全有效地发现高压交联电缆线路安装过程中存在的质量问题。

2014年制定的企标《电力电缆试验规程》（Q/GDW11316-2014）对交接试验耐压试验电压及耐受时间的做出了新的规定：电缆线路交接试验中不允许采用24h空载试验代替耐压试验；220kV以上电缆线路耐压试验耐受电压均为1.7U0，不允许采用较低电压进行试验；对于66kV以上电缆线路，在耐压试验的同时，均要求开展局部放电试验。

电缆带电检测方法当电气设备在绝缘结构中产生局部放电时，会伴随产生声、光、电、热、磁等一系列的物理变化和化学变化。

通过不同的检测原理，运用各种检测手段可对其进行带电检测。

电缆带电检测通常有以下检测方式：1、高频局放检测2、特高频局放检测3、超声波局放检测4、红外测温5、接地电流检测光机械化学超声光学高压电IEC 60270HF/VHF/UHF光学效应压力波放电效应化学生成热效应宏观物理效应检测手段红外电缆中间接头带电检测检测类型：◆高频电流（HFCT）◆特高频（UHF）◆超声波（AE）◆红外成像检测◆金属护层接地电流电缆终端带电检测电缆本体带电检测局放信号会沿着电缆向两端传播，到端点会出现反射现象（回波），通过计算不同脉冲时间差，结合电磁波在材料中的速度判断出局放源位置。

1 概述电缆识别在电缆施工及维护工作中具有重要意义。

目前市场上既有针对停电电缆识别的仪器，也有针对带电电缆识别的仪器，但是在具体使用中，实际电缆现场往往是互相放置叠压在一起，常规仪器所使用的卡钳往往无法卡接导致很难进行识别，而且大多识别接收部分仍然使用指针表头来指示，现场容易因震动失效。

还有现有设备往往要求现场提供220V电源，用户使用很不方便。

基于此，我公司研发部门，利用现代电子技术研制了一款柔性线圈配合液晶显示的带电电缆识别仪，将主机设计更改为可以使用干电池供电模式，可以很好解决上述仪器使用的弊端，对实际工作有很好的帮助。

具有如下特点：1.1 整套仪器均可使用5号电池工作，彻底解决现场无动力电源及充电电池不易维护失效的把情况。

对于发射主机，特别设计为交直流两用，既可以使用电池供电，也可以使用220V电源供电。

1.2 一箱式工程塑料箱外包装，使用简单，更加适合运输及野外环境。

1.3 大口径柔性线圈接收部分适合各种复杂电缆现场。

1.4 接收器液晶显示使用微功耗技术设计，特别省电，判断简单直观。

1.5接收器电池电压指示功能。

户外可视LCD，阳光、黑暗环境下均可使用。

1.6一机多用，即可以识别带电电力电缆，也可以识别停电电缆。

1.7 对于停电电缆, 即可以不拆线采用耦合钳施加信号，也可以拆掉电缆始端头和终端头, 使用配制的专用连接线直接施加信号进行识别。

2 主要技术指标2.1发射钳钳口：≥130mm 闭合时内径≥125mm接收柔性线圈：可拉开为直线，可扭曲变形，闭合为圆形时内径≥135mm 2.2接收器电源：2节5号碱性电池，连续工作时间≥8h2.3主机电源：4节5号碱性电池，连续工作时间≥3h或者使用AC220V供电2.4识别方式：波形方向、波形幅度，双重判断依据2.5 接收灵敏度：接地回路电阻小于200欧姆2.6重量及体积：约6.5kg，47X38X15cm外观如下图所示3 面板示意及功能介绍主机部分：3.1 电源指示灯：亮时指示供电电源正常。

电缆故障检测查找仪器使用方法电缆故障检测查找仪器使用方法一、引言二、仪器的基本介绍电缆故障检测查找仪器是一种专业的设备，主要用于对电缆故障进行定位、和检测。

它通常包括以下几个主要模块：1. 定位模块：用于确定电缆故障的具体位置，可通过电压变化、电流波形等方式进行定位。

2. 模块：用于电缆的电阻、绝缘电阻、电容等参数，以确定是否存在故障。

3. 检测模块：用于对电缆中的故障进行检测，例如漏电、短路等。

三、仪器的使用步骤以下是电缆故障检测查找仪器的使用步骤：1. 连接电缆：，将仪器的线缆连接到待测电缆的两端。

确保连接牢固，并避免导线松动或接触不良。

2. 选择模式：根据实际需求，选择合适的模式。

根据故障类型和预期结果，选择适当的参数。

3. 开启仪器：打开仪器的电源开关，并在显示屏上确认仪器已正常开启。

如果有需要，可进行相关设置，例如显示模式、报警设置等。

4. 开始：根据仪器的提示，开始进行。

操作仪器以获取电缆的电阻、绝缘电阻、电容等数据。

根据结果，可以初步判断电缆是否存在故障。

5. 定位故障：根据结果，使用仪器的定位功能，找出电缆故障的具体位置。

通常可以通过图形显示、声音提示等方式辅助定位。

6. 检测故障：在定位到故障位置后，使用仪器的检测模块进行故障检测。

例如，对故障点附近进行漏电检测、短路检测等。

7. 记录结果：将和检测结果记录下来，以备后续分析和修复使用。

可以使用仪器自带的记录功能，或者手动记录到纸质或电子表格中。

8. 关闭仪器：和检测工作完成后，关闭仪器的电源开关，并进行相应的清理和维护工作。

确保仪器处于安全状态，并存放在适当的位置。

四、使用注意事项在使用电缆故障检测查找仪器时，需要注意以下几点：- 安全操作：在和检测过程中，务必遵守相关的安全操作规程。

确保仪器和电缆都处于安全状态，并避免对人身和设备造成损害。

- 仪器校准：定期对仪器进行校准，确保和检测结果的准确性。

可以参考仪器的使用手册或者联系厂家进行校准和维护。
