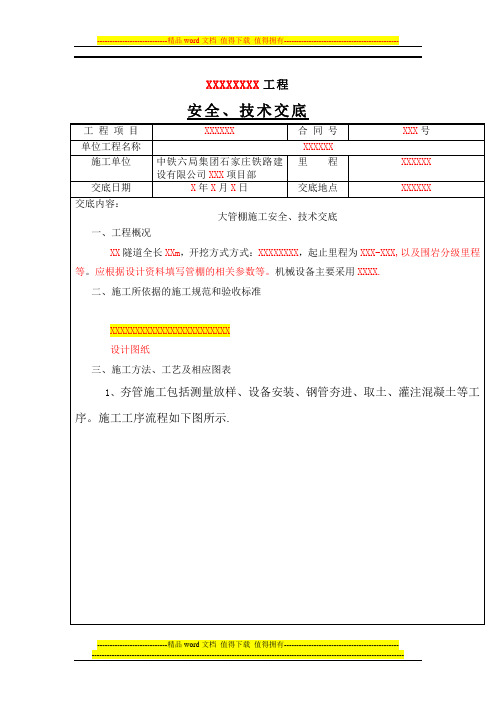

XXXXXXXX工程安全、技术交底钢管和夯管锤。
工字钢的大小须根据钢管直径确定.工字钢底面铺垫枕木，枕木间距不宜大于0。
8m，枕木底和枕木间填碎石、砾砂，并捣固密实。
枕木和工字钢间用钢钉连接牢固，钢钉与工字钢焊接。
为准确控制夯管的前进方向，对于均匀的砂性土层，作业平台控制坡度按+0。
5％。
作业平台见图3所示。
图3 夯管导向平台示意图B、导向器及钢管的安装a、夯管导向器为防止钢管间缝隙过大漏土，并引导后续钢管的夯进方向，两钢管之间焊接导向连接器.导向装置的选择根据设计要求制作。
如图4所示。
b、管材的预加工、安装钢管出厂时为12米每根，将每段钢管的两端端口处打成30度坡口,以保证焊接质量(机加工的目的是为了保证切口端面与管材中心线的垂直，进而保证整体工程质量）。
在每根管棚桩的前端必须加焊15cm宽的切削钢环，并附着于套管外径，确保钢管前端遇到障碍物不变形，减少管壁与土壤在夯进过程中的摩擦力；以保证钢管在进土后钢管布置、安装、接长.图5 管棚钢管连接示意图同一个断面下，钢管接缝数量不允许超过50％。
3、夯管作业程序1）采用吊车吊装钢管及夯管锤；a 、在工作坑里搭设夯管导轨。
b 、先将夯管锤从工作坑上方吊下；c 、利用吊车使夯管锤能够平移到需要的位置,位置调节好后将夯管锤放入导轨内，使夯管锤前端空出钢管的位置；d 、将预加工好的钢管按照夯管锤上轨道的方法摆放到夯管轨道上；2） 夯管锤安装的连接配件，由出土器、连接卡瓦拉紧带、锤托架、供气管、空压机组成.安装时必须使锤体与夯进管中心位置保持一致,不得有偏差。
(安装方式如下图）德国TT 夯管锤结构夯管锤工作示意图 ３）夯管规格为Ф??无缝钢管，单根长度？?m 。
夯管采用德国TT 公司生产的TT450夯管锤带土夯进（该设备除了能保证夯管所需动力外，其自动退锤设计在小空间施工，不方便摘锤的情况下具有很大优势），夯进动力由1台大功率空压机提供。
４)将管材与夯管锤摆放到轨道后，调整导轨垫板，使钢管中心线与夯入中分瓣锥体 拉紧带 切削环 钢管 出土器夯管锤高度调整垫 后夯环说明：1、技术交底要要根据批准的施工组织设计或专项方案编制、要细致全面,讲求实效,不能流于形式，要交到基层施工班组。
一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工班组：________________________5. 施工时间：________________________二、大管棚施工技术要求1. 大管棚材料要求：（1）钢管：应符合国家相关标准，表面光滑，无裂纹、锈蚀等缺陷。
（2）注浆材料：应选用高性能的化学注浆材料，具有较好的流动性和稳定性。
2. 施工工艺：（1）钻孔：采用钻机进行钻孔，确保钻孔垂直、均匀。
（2）送管：将钢管送入钻孔，注意接管到位，防止接偏。
（3）注浆：采用隔孔注浆方式，一孔为注浆孔，一孔为观察孔。
三、安全注意事项1. 钻孔安全：（1）钻机平稳，钻机平台加固好，防止工作时摇晃。
（2）开孔要平稳、慢，防止钻头弹起伤人。
（3）带护目镜，防止粉尘伤眼。
2. 送管安全：（1）使用钻机送管，必要时配合挖机或手拉葫芦。
（2）边送边转动钢管，防止接偏、卡管。
（3）如卡管，不要蛮力送，应转动钢管，必要时退出来，防止钻机弹出伤人。
3. 注浆安全：（1）注浆时注意压力控制，防止爆管。
（2）爆管后，立即停止注浆，确保人员安全。
（3）防止浆液喷出伤人，设置安全防护措施。
4. 人员安全：（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工现场应设置警示标志，确保人员安全。
（3）加强施工现场管理，禁止无关人员进入施工区域。
四、应急处理措施1. 钻孔过程中发生钻头弹起，立即停止钻孔，撤离人员，检查钻机及钻头，排除隐患后继续施工。
2. 送管过程中发生卡管，立即停止送管，检查原因，采取相应措施后继续施工。
3. 注浆过程中发生爆管，立即停止注浆，疏散人员，检查原因，排除隐患后继续施工。
五、交底人及签字1. 交底人：________________________2. 施工班长：________________________3. 施工员：________________________4. 施工人员：________________________备注：本安全技术交底书经交底人、施工班长、施工员及施工人员共同确认，签字生效。
附：元宇宙（新兴概念、新型虚实相融的互联网应用和社会形态）元宇宙（Metaverse）是整合了多种新技术而产生的新型虚实相融的互联网应用和社会形态，通过利用科技手段进行链接与创造的，与现实世界映射与交互的虚拟世界，具备新型社会体系的数字生活空间。
元宇宙本质上是对现实世界的虚拟化、数字化过程，需要对内容生产、经济系统、用户体验以及实体世界内容等进行大量改造。
但元宇宙的发展是循序渐进的，是在共享的基础设施、标准及协议的支撑下，由众多工具、平台不断融合、进化而最终成形。
它基于扩展现实技术提供沉浸式体验，基于数字孪生技术生成现实世界的镜像，基于区块链技术搭建经济体系，将虚拟世界与现实世界在经济系统、社交系统、身份系统上密切融合，并且允许每个用户进行内容生产和世界编辑。
元宇宙一词诞生于1992年的科幻小说《雪崩》，小说描绘了一个庞大的虚拟现实世界，在这里，人们用数字化身来控制，并相互竞争以提高自己的地位，到现在看来，描述的还是超前的未来世界。
关于“元宇宙”，比较认可的思想源头是美国数学家和计算机专家弗诺·文奇教授，在其1981年出版的小说《真名实姓》中，创造性地构思了一个通过脑机接口进入并获得感官体验的虚拟世界。
2021年12月，入选《柯林斯词典》2021年度热词；12月6日，入选“2021年度十大网络用语”。
12月8日，入选《咬文嚼字》“2021年度十大流行语”。
所谓“元宇宙”，英文叫做Metaverse 是一个虚拟时空间的集合，由一系列的增强现实（AR），虚拟现实（VR）和互联网（Internet）所组成。
元宇宙不是真正的世界，而是一个虚拟的世界，元宇宙是未来的虚拟世界（现在还不存在）。
元宇宙是一个29年前就被提出的概念，但是随着近几年吸纳了日臻成熟的AI、游戏引擎、AR/VR、区块链等技术成果后，在A股市场上也获得了越来越多的关注（元宇宙概念股）。
不管是现在还是未来，元宇宙市场都有着极大的发展空间和市场前景。
技术交底书单位：****项目部主送单位**** 编号工程名称****超前管棚日期交底内容：超前管棚施工本隧道正洞进、出口明暗分界处沿拱部开挖轮廓线外设一环大管棚超前支护（ 140°），以保证隧道进洞安全。
为了确保大管棚施工质量，采用跟管钻进法施工。
大管棚采用热轧无缝钢管，进口长度为43米，出口长度为59米，直径108mm，壁厚6mm，环向间距40cm，外插角1～3°，管棚每节钢管两端均预加工成外丝扣，以便连接接头钢管。
压注水泥浆时严格控制注浆压力和注浆量，防止欠压和超压现象，确保质量和安全。
管棚施工前先浇筑导向墙，导向墙采用C20混凝土浇筑，其中按设计钻孔位置预埋Φ140mm 壁厚5mm导向钢管。
1）导向墙设置参数导向墙采用C20混凝土，截面尺寸：1m×1m，长管棚导向墙的角度为140°，导向墙基础应设置在基岩中。
为保证长管棚施工精度，导向墙内设2榀I18工字钢架，钢架外缘设Φ140壁厚5mm导向钢管，钢管与钢架焊接。
2）长管棚设计参数①钢管规格：长管棚每节长4～6m的热轧无缝钢管（Φ108，壁厚6mm）以丝扣连接而成，同一断面内接头数量不得超过总钢管数的50％。
②管距：环向间距中至中为40cm。
③钢花管上钻注浆孔，孔径10～16mm，孔间距15cm，呈梅花形布置，尾部留不钻孔的止浆段110cm。
④倾角：钢管轴线与衬砌外夹角1°～3°。
⑤钢管施工误差：径向不大于20cm，相邻钢管之间环向不大于10cm。
⑥注浆材料：水泥浆液，水泥浆液水灰比：1：1（重量比），注浆压力：0.5～2.0MPa。
注浆前进行现场注浆试验，根据实际情况调整注浆参数，取得管棚注浆施工经验，并根据实际需要可在钢花管内设置钢筋笼。
注浆结束后用M10水泥浆液充填钢管，以增强管棚强度。
3）施工方法管棚施工流程图如下：①明洞边仰坡开挖支护边坡防护与明洞开挖同步进行，及时施工明洞边坡的锚杆、挂设钢筋网、喷射混凝土及时封闭坡面。
施工技术交底项目名称：新建XXXXXX 合同号：施工单位监理单位工程名称编号技术交底名称洞口超前大管棚支护技术交底内容：一、设计参数XXX隧道全长12438米，起讫里程：D3K384+082～D3K396+520。
XXX隧道进口采用超前大管棚加固，管棚长20m，环向间距40cm（中至中），管棚采用Φ108无缝钢管加工，壁厚6mm，支护范围为拱部140°。
二、施工工艺及施工方法2.1 施工工艺洞口超前大管棚施工工艺流程见下图“洞口超前大管棚施工工艺流程图”。
超前大管棚施工工艺流程图2.2 施工方法2.2.1导向墙施工管棚施工前应施做导向墙，导向墙截面为1.0m×1.0m，采用大拱脚接地，导向墙内设2榀钢架，在钢架上焊接导向管。
⑴.工作平台开挖首先测量放样确定导向墙施工位置，开挖时由原地面自上而下开挖，开挖采用挖掘机开挖，人工用风镐配合，需要爆破时采取多打眼、少装药、弱爆破方式进行。
出渣采用挖掘机、装载机装渣，自卸汽车运输出渣。
⑵.钢架加工及安装在导向墙内设2榀I18工字钢架，间距0.5米。
首先对隧道中线及导向墙拱脚、内外拱顶进行精确测量放样定位，同时在仰坡开挖面标识出隧道中心线及内外拱顶位置，并根据设计图纸在仰坡面画出内外拱弧，做为导向墙立模的依据，在测量放线时应预留15cm的沉降量。
钢架在钢筋加工厂加工成型，加工完成后应在水泥地上试拼，钢架周边拼装允许偏差为±3cm，平面翘曲应小于2cm。
钢架安装前应清除拱脚底虚渣及杂物，人工安装钢架，钢架各单元间通过连接板用螺栓连接牢固，连接板连接应密贴，螺帽应拧紧。
钢架安装尺寸允许偏差：横向和高程为±5cm，垂直度±2°。
榀钢架间纵向采用φ22钢筋连接，连接筋环向间距1.0m。
钢架落底需置于稳固的基础上，工字钢拱脚处设钢垫板，当拱脚处基础开挖超深时，需加设钢垫板或用砼回填，严禁回填虚渣。
⑶.导向管安装工字钢架安装完成后，进行导向管的安装。
管棚施工技术交底交底人：接受交底人：φ108管棚施工本标段******段*****m采用φ108厚5mm钢插管超前注浆支护，管棚长18m，拱顶180°范围内布设，管棚采用花管注浆。
1、大管棚施工流程见图2、开挖管棚工作室①在软弱围岩中开挖工作室,要加强支护,小导管加固掌子面；管棚工作室长6m。
为便于架设钻机，安设钢管，工作室应挖至隧道开挖线以外0.8m。
导向管是控制成孔方向使之不偏斜的主要手段，导向管长度不小于 2.0m，经精确测量后焊接在钢拱架上并喷浆固定。
大管棚施工工艺流程图隧洞开挖。
第一段管棚段开挖12m后，进行第二段管棚工作室施工及钻孔，纵向管棚搭接长度3.0m。
以此类推，完成管棚超前支护施工。
3、搭设平台、安装钻机、测定孔位孔口管方木垛方木垛水平钻机管棚工作室拱部抬高80cm掌子面管棚钢管1°拱顶线φ32小导管管棚施工示意图4、管棚孔钻进施工①钻孔前，按照设计要求测定好钻孔的范围、平面位置，并对每个钻孔进行编号。
②一次成孔，跟管钻进。
③钻机开钻时，应低速低压，待成孔10m 后可根据地质情况逐渐调整钻速及风压。
④钻进过程中经常用测斜仪测定其位置，并根据钻机钻进的状态判断成孔质量，及时处理钻进过程中出现的事故。
⑤钻进过程中确保动力器、扶正器、合金钻头按同心圆钻进。
⑥认真作好钻进过程的原始记录，及时对孔口岩屑进行地质判断、描述，作为洞身开挖时的地质预测预报参考资料，从而指导洞身开挖。
5、安装管棚钢管①钻孔合格后要及时安装钢管，下管前要先对每个钻孔的钢管进行配管和编号，下管时按照编号分段施工。
②接长钢管应满足受力要求，相邻钢管的接头应前后错开。
同一横断面内的接头数不大于50%。
纵向两组管棚的搭接长度不能小于设计要求。
③为使钢管接头先后错开，编号为奇数的第一节钢管采用0.75m 长钢管，编号为偶数的第一节钢管采用1.5m 长钢管，以后每节均采用1.5m 长钢管。
④钢管内插入注浆管和排气管，排气管要深入孔底。
