时域分析经典法

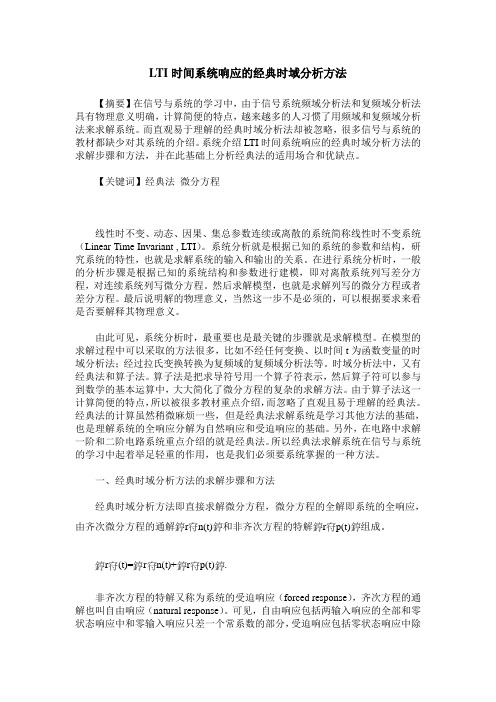

LTI时间系统响应的经典时域分析方法【摘要】在信号与系统的学习中，由于信号系统频域分析法和复频域分析法具有物理意义明确，计算简便的特点，越来越多的人习惯了用频域和复频域分析法来求解系统。

而直观易于理解的经典时域分析法却被忽略，很多信号与系统的教材都缺少对其系统的介绍。

系统介绍LTI时间系统响应的经典时域分析方法的求解步骤和方法，并在此基础上分析经典法的适用场合和优缺点。

【关键词】经典法微分方程线性时不变、动态、因果、集总参数连续或离散的系统简称线性时不变系统（Linear Time Invariant , LTI）。

系统分析就是根据已知的系统的参数和结构，研究系统的特性，也就是求解系统的输入和输出的关系。

在进行系统分析时，一般的分析步骤是根据已知的系统结构和参数进行建模，即对离散系统列写差分方程，对连续系统列写微分方程。

然后求解模型，也就是求解列写的微分方程或者差分方程。

最后说明解的物理意义，当然这一步不是必须的，可以根据要求来看是否要解释其物理意义。

由此可见，系统分析时，最重要也是最关键的步骤就是求解模型。

在模型的求解过程中可以采取的方法很多，比如不经任何变换、以时间t为函数变量的时域分析法；经过拉氏变换转换为复频域的复频域分析法等。

时域分析法中，又有经典法和算子法。

算子法是把求导符号用一个算子符表示，然后算子符可以参与到数学的基本运算中，大大简化了微分方程的复杂的求解方法。

由于算子法这一计算简便的特点，所以被很多教材重点介绍，而忽略了直观且易于理解的经典法。

经典法的计算虽然稍微麻烦一些，但是经典法求解系统是学习其他方法的基础，也是理解系统的全响应分解为自然响应和受迫响应的基础。

另外，在电路中求解一阶和二阶电路系统重点介绍的就是经典法。

所以经典法求解系统在信号与系统的学习中起着举足轻重的作用，也是我们必须要系统掌握的一种方法。

一、经典时域分析方法的求解步骤和方法经典时域分析方法即直接求解微分方程，微分方程的全解即系统的全响应，由齐次微分方程的通解 r n(t) 和非齐次方程的特解 r p(t) 组成。

滤波器的时域和频域分析方法滤波器是信号处理中常用的工具，它可以对信号进行去噪、降低干扰等操作。

在使用滤波器进行信号处理时，我们需要了解滤波器的时域和频域分析方法，以便更好地理解和优化滤波器的性能。

I. 时域分析方法时域分析是对滤波器在时间上的响应进行研究的方法。

下面介绍几种常用的时域分析方法。

1. 输入-输出时域分析输入-输出时域分析是通过给滤波器输入一个已知的测试信号，观察输出信号的变化来研究滤波器的特性。

常用的测试信号包括脉冲信号、正弦信号等。

通过分析输出信号的振幅、相位和波形等参数，可以得到滤波器的时域响应。

2. 单位冲激响应单位冲激响应是指在滤波器输入端输入单位冲激信号时，滤波器的输出响应。

单位冲激响应可以通过计算滤波器的冲激响应函数得到，也可以通过实验测量得到。

单位冲激响应对于分析和设计滤波器非常重要，可以用于计算滤波器的频率响应等。

II. 频域分析方法频域分析是通过将信号从时域转换到频域，研究信号在频率上的特性。

下面介绍几种常用的频域分析方法。

1. 傅里叶变换傅里叶变换是将信号从时域转换到频域的一种数学工具。

通过对信号进行傅里叶变换，我们可以得到信号的频谱信息，即信号在不同频率上的幅度和相位。

对于滤波器的频域分析，傅里叶变换可以帮助我们理解滤波器对不同频率成分的响应。

2. 频率响应频率响应是指滤波器在频域上对不同频率成分的响应情况。

我们通常使用幅度响应和相位响应来描述滤波器的频率特性。

幅度响应表示滤波器对不同频率成分的衰减或增益程度，相位响应表示滤波器对不同频率成分的相位延迟。

通过分析滤波器的频率响应，可以判断滤波器的通带、阻带和截止频率等参数。

III. 综合分析方法在实际应用中，时域和频域分析方法常常相互结合，进行综合分析。

通过同时分析滤波器的时域和频域特性，我们可以更全面地了解滤波器的性能和特点。

综上所述，滤波器的时域和频域分析方法是对滤波器进行性能评估和优化的重要手段。

通过时域分析方法，我们可以了解滤波器在时间上的响应特性；通过频域分析方法，我们可以了解滤波器在不同频率上的响应情况。

信号处理中的时域分析方法及其应用在信号处理领域中，时域分析是一种基本的分析方法。

时域分析是指对信号在时间轴上的特性进行分析，它是从时间域的角度，对信号本身进行的分析和处理。

时域分析方法包括时域波形分析、自相关分析、互相关分析、谱分析等，本文将对这些方法进行介绍，同时介绍它们在实际应用中的表现。

一、时域波形分析时域波形分析指的是对信号波形形态的分析。

通过时域波形分析，可以对信号的震动、周期、幅值、偏移等特征进行分析和处理。

时域波形分析适用于振动信号、机械振动、声音信号、脑电信号等领域。

时域波形分析的方法有很多种，其中最常见的方法是傅里叶级数展开。

傅里叶级数展开是利用正弦函数和余弦函数的线性组合来表示周期函数的方法。

通过傅里叶级数展开，可以将不规则的波形化为一系列正弦信号的叠加，从而分析信号的频率成分和幅度。

另外，还有小波变换、离散余弦变换等方法也可以进行时域波形分析。

二、自相关分析自相关分析是指将同一信号在时间上进行平移，再进行相关分析的一种方法。

通过自相关分析，可以得到信号的自相关函数，从而得到信号的时间延迟、周期、相关性等信息。

在自相关分析中，自相关函数可以用以下公式来表示：R_{xx}[m]=\sum_{n=0}^{N-m-1}x[n]x[n+m]其中，x[n]表示原始信号，R_{xx}[m]表示信号在时间上平移m 个单位后的自相关函数。

通过自相关函数的分析，可以得到信号的自相似性和周期，同时对于极化信号、超声检测、遥感图像的分析中也有广泛的应用。

三、互相关分析互相关分析是指对两个不同信号进行相关分析的方法。

通过互相关分析，可以计算出两个信号之间的相似度。

对于两个信号之间具有强相关性的情况，可以使用互相关分析来分析它们之间的关系。

在互相关分析中，互相关函数可以用以下公式来表示：R_{yx}[m]=\sum_{n=0}^{N-m-1}x[n]y[n+m]其中，x[n]表示第一个信号，y[n]表示第二个信号，R_{yx}[m]表示两个信号相位不同后的互相关函数。

第五章离散系统的时域分析法目录5.1 引言5.2 离散时间信号5.3 离散系统的数学模型-差分方程 5.4 线性常系数差分方程的求解5.5 单位样值响应5.6 卷积和§5.1引言连续时间信号、连续时间系统连续时间信号：f(t)是连续变化的t的函数，除若干不连续点之外对于任意时间值都可以给出确定的函数值。

函数的波形都是具有平滑曲线的形状，一般也称模拟信号。

模拟信号抽样信号量化信号连续时间系统：系统的输入、输出都是连续的时间信号。

离散时间信号、离散时间系统离散时间信号：时间变量是离散的，函数只在某些规定的时刻有确定的值，在其他时间没有定义。

离散时间系统：系统的输入、输出都是离散的时间信号。

如数字计算机。

o k t ()k t f 2t 1−t 1t 3t 2−t 离散信号可以由模拟信号抽样而得，也可以由实际系统生成。

量化幅值量化——幅值只能分级变化。

采样过程就是对模拟信号的时间取离散的量化值过程——得到离散信号。

数字信号：离散信号在各离散点的幅值被量化的信号。

ot ()t f T T 2T 31.32.45.19.0o T T 2T 3()t f q t3421离散时间系统的优点•便于实现大规模集成，从而在重量和体积方面显示其优越性；•容易作到精度高，模拟元件精度低，而数字系统的精度取决于位数；•可靠性好；•存储器的合理运用使系统具有灵活的功能；•易消除噪声干扰；•数字系统容易利用可编程技术，借助于软件控制，大大改善了系统的灵活性和通用性；•易处理速率很低的信号。

离散时间系统的困难和缺点高速时实现困难，设备复杂，成本高，通信系统由模拟转化为数字要牺牲带宽。

应用前景由于数字系统的优点，使许多模拟系统逐步被淘汰，被数字（更多是模／数混合）系统所代替；人们提出了“数字地球”、“数字化世界”、“数字化生存”等概念，数字化技术逐步渗透到人类工作与生活的每个角落。

数字信号处理技术正在使人类生产和生活质量提高到前所未有的新境界。
