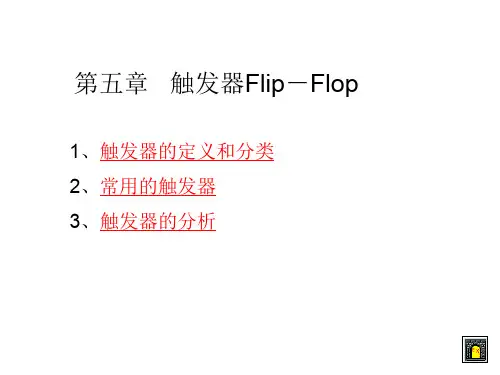

第五章触发器Flip－Flop1、触发器的定义和分类2、常用的触发器3、触发器的分析触发器（Flip-Flop）：能够存储一位二进制数字信号的基本单元电路叫做触发器。
（P179引言部分）特点：具有“记忆”功能。
分析下面的电路：当A＝0时，F=0某一时刻，由于外界的干扰使得A信号突然消失，此时，相当于A输入端悬空由电路结构得：F=1。
干扰发生前后， F的输出值发生的变化，故该电路没有“记忆”功能再看下面的电路：当A＝0时，F＝0。
某一时刻，由于外界的干扰使得A信号突然消失，此时，相当于A输入端悬空，但F端反馈回来的值仍然为0，由电路结构得：F=0。
说明该电路具有“记忆”功能。
其根本原因在于，该电路带有反馈。
触发器的分类：P179①按稳定工作状态分：双稳态、单稳态和无稳态（多谐振荡器）触发器。
本章仅讨论双稳态触发器。
②按结构分：主从结构和维持阻塞型（边沿结构）触发器。
本章仅讨论边沿触发器。
③按逻辑功能分：RS、JK、D、T和T’触发器。
本章重点讨论后四种。
常用触发器1、基本RS触发器①电路组成和逻辑符号基本RS触发器有两种：由与非门构成的和由或非门构成的。
我们以前者为例：输出端在正常情形下应是完全相反的两种逻辑状态，即两个稳态。
当Q=0时，称为“0态”；当Q=1时，称为“1态”。
②逻辑功能分析：A）当R=S=0时）（即1==SR11 QQQQ==⋅1可以保证门1的输出值不变。
QQQ=⋅1可以保证门2的输出值不变。
此时，门1和2的输出值均保持不变，称为：触发器的保持功能。
B）当S=0，R=1时）（即0,1==RS1111==⋅可以保证门1的输出值为0。
Q10==⋅Q可以保证门2的输出值为11此时，触发器的Q端始终输出低电平0，称为：触发器复位或触发器清0。
C）当S=1，R=0时）（即1,0==RS1111==⋅可以保证门1的输出值为1。
10==⋅Q可以保证门2的输出值为01此时，触发器的Q端始终输出高电平1，称为：触发器置位或触发器置1。
