光伏逆变器简介(PDF完整版)

光伏逆变器讲解
光伏逆变器是将直流电能转化为交流电能的装置，主要应用于太阳能光伏发电系统中。

其工作原理是将太阳能光伏板发出的直流电能通过电缆传输到光伏逆变器中，逆变器通过电子器件将直流电能转化为交流电能，以满足家庭或工业用电需求。

光伏逆变器的工作原理可以分为三个部分：
1. 直流到直流变化：光伏板发出的直流电能需要经过光伏逆变器的直流到直流变化模块进行变换和整流，以保证电能的稳定性和可靠性。

2. 直流到交流变化：经过直流到直流变化后，电能再经过逆变器的直流到交流变化模块，将直流电能转化为交流电能，以便于家庭或工业用电需求。

3. 控制模块：逆变器还配备了控制模块，可以对光伏板发出的电能进行监控和调节，以保证电能的稳定性和可靠性。

光伏逆变器的优点是可以将太阳能光伏板发出的直流电能转化
为交流电能，可以满足家庭或工业用电需求，同时可以对电能进行监控和调节，以保证电能的稳定性和可靠性。

但是由于光伏逆变器需要进行直流到直流变化和直流到交流变化，其中涉及的电子器件较多，因此其成本较高，维护和保养也需要一定的技术水平。

- 1 -。

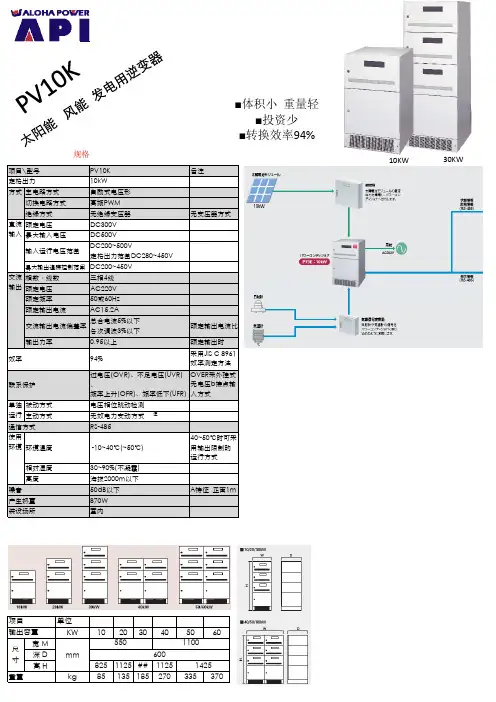

项目\型号
PV10K 备注定格出力
10kW 方式主电路方式自励式电压形切换电路方式高频PWM 绝缘方式
无绝缘变压器无变压器方式直流输入额定电压DC300V 最大输入电压DC500V 输入运行电压范围DC200~500V 定格出力范围DC280~450V 最大输出追踪控制范围DC200~450V 交流输出相数·线数三相4线额定电压AC220V 额定频率
50或60Hz 额定输出电流AC15.2A ■体积小重量轻
■投资少■转换效率94%
10KW 30KW 规格
无效电力变动方式注单位20项目
50交流输出电流偏差率总合电流5%以下各次调波3%以下额定输出电流比输出力率
0.95以上额定输出时效率
94%采用JIS C 8961效率测定方法联系保护
过电压(OVR)、不足电压(UVR)、频率上升(OFR)、频率低下(UFR)OVER采外挂式无电压b接点输入方式单独运行检查被动方式电压相位跳动检测主动方式通信方式
RS-485使用
环境环境温度 -10~40℃(~50℃)40~50℃时可采用输出限制的运行方式相对湿度
30~90%(不凝露)高度
海拔2000m以下噪音
50dB以下A特征 正面1m 产生热量
870W 装设场所室内KW 103040宽 M 深 D 高 H 8251125##1125kg 85135185270重量尺
寸
输出容量
mm 5501100600601425335370。

光伏逆变器又称电源调整器，可以将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器，可以反馈回商用输电系统，或是供离网的电网使用。

一、光伏逆变器工作原理逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关，使直流输入变成交流输出。

当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。

一般需要采用高频脉宽调制，使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列。

然后让脉冲波通过简单的滤波器形成正弦波。

二、光伏逆变器的作用光伏逆变器不只具有直交流变换功用，还具有最大限制地发扬太阳电池功能的功用和系统毛病维护功用。

归结起来有主动运转和停机功用、最大功率跟踪节制功用、防独自运转功用、主动电压调整功用、直流检测功用、直流接地检测功用。

1、主动运转和停机功能早晨日出后，太阳辐射强度逐步加强，太阳能电池的输出也随之增大，当达到逆变器任务所需的输出功率后，逆变器即主动开始运转，进入运转后，逆变器便每时每刻看管太阳能电池组件的输出，只需太阳能电池组件的输出功率大于逆变器任务所需的输出功率，逆变器就继续运转；直到日落停机，即便阴雨天逆变器也能运转。

当太阳能电池组件输出变小，逆变器输出接近0时，逆变器便构成待机状态。

2、最大功率追踪MPPT功能当日照强度和环境温度变化时，光伏组件输入功率呈现非线性变化，光伏组件既不是恒压源，也不是恒流源，它的功率随着输出电压改变而改变，和负载没有关系。

它的输出电流随着电压升高一开始是一条水平线，到达一定功率时，随着电压升高而降低，当到达组件开路电压时，电流下降到零。

3、孤岛效应的检测及控制功能在正常发电时，光伏并网发电系统连接在电网上，向电网输送有效功率，但是，当电网失电时，光伏并网发电系统可能还在持续工作，并和本地负载处于独立运行状态，这种现象被称为孤岛效应。

逆变器出现孤岛效应时，会对人身安全，电网运行，逆变器本身造成极大的安全隐患，因此逆变器入网标准规定，光伏并网逆变器必须有孤岛效应的检测及控制功能。

光伏逆变器emi原理概述说明以及概述1. 引言1.1 概述光伏逆变器作为太阳能发电系统中的核心设备，被广泛应用于各种规模的光伏发电项目中。

它负责将太阳能电池板所产生的直流电转换成交流电，并将其输送到实际用电设备中。

然而，在逆变过程中，会产生一种被称为电磁干扰（EMI）的现象。

这种干扰可能对其他电子设备、通信系统和无线网络造成负面影响，因此需要对光伏逆变器的EMI原理进行深入的了解。

1.2 文章结构本文将围绕光伏逆变器EMI原理展开探讨。

首先，将介绍光伏逆变器的基本概念和作用，以及EMI产生的相关背景知识。

随后，详细阐述EMI原理及其重要性，并分析其对设备和系统性能的潜在影响。

接着，将着重讨论光伏逆变器在EMI方面存在的主要问题，并提出解决这些问题的方法和技术。

最后，在结论部分对全文进行总结，并展望未来在该领域的研究方向。

1.3 目的本文旨在为读者提供一个全面和深入理解光伏逆变器EMI原理的指南。

通过对EMI产生机制、影响因素以及解决方法进行详细阐述，读者将能够更好地理解光伏逆变器在实际应用中所面临的问题，并学习到如何有效减少或抑制EMI的技术手段。

同时，本文也将强调光伏逆变器EMI问题的重要性，并展望未来在该领域的研究方向，以期为相关研究和实践提供有价值的参考和借鉴。

2. 光伏逆变器EMI原理概述2.1 光伏逆变器介绍光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。

它在光伏发电系统中起着至关重要的作用，将直流电转换为交流电以供给家庭和商业用途。

然而，光伏逆变器在工作过程中会产生电磁干扰，也称为EMI（Electromagnetic Interference），对其他电子设备和通信设备造成干扰。

因此，了解光伏逆变器的EMI原理对我们提高系统性能、减少干扰至关重要。

2.2 EMI概念和影响EMI指的是在一个系统中出现的电磁辐射或者通过传导方式引入到其他系统中的不希望的信号。

光伏逆变器所产生的EMI会对附近的通信设备、无线网络以及其他敏感设备造成干扰，甚至可能导致其正常运行受阻。

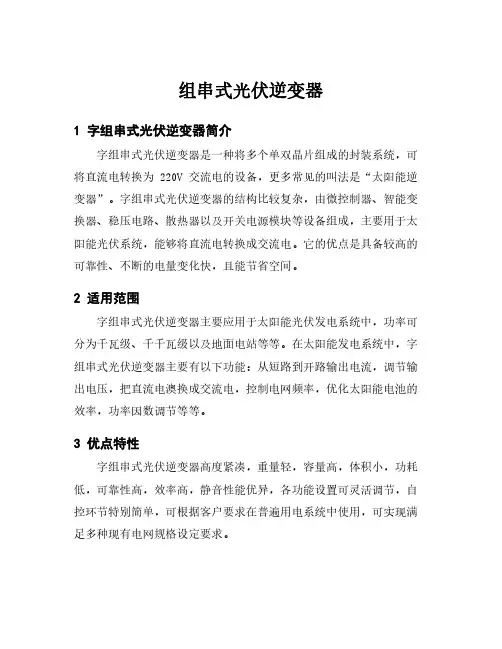

组串式光伏逆变器1字组串式光伏逆变器简介字组串式光伏逆变器是一种将多个单双晶片组成的封装系统，可将直流电转换为220V交流电的设备，更多常见的叫法是“太阳能逆变器”。

字组串式光伏逆变器的结构比较复杂，由微控制器、智能变换器、稳压电路、散热器以及开关电源模块等设备组成，主要用于太阳能光伏系统，能够将直流电转换成交流电。

它的优点是具备较高的可靠性、不断的电量变化快，且能节省空间。

2适用范围字组串式光伏逆变器主要应用于太阳能光伏发电系统中，功率可分为千瓦级、千千瓦级以及地面电站等等。

在太阳能发电系统中，字组串式光伏逆变器主要有以下功能：从短路到开路输出电流，调节输出电压，把直流电澳换成交流电，控制电网频率，优化太阳能电池的效率，功率因数调节等等。

3优点特性字组串式光伏逆变器高度紧凑，重量轻，容量高，体积小，功耗低，可靠性高，效率高，静音性能优异，各功能设置可灵活调节，自控环节特别简单，可根据客户要求在普遍用电系统中使用，可实现满足多种现有电网规格设定要求。

4动力性能及安全特性字组串式光伏逆变器具备灰度编码技术，能够满足极多的动力和安全要求，工作环境的温度可以在-25度到+65度之间，特殊要求可以在0度~+50度之间，具备自动恒压恒流功能，可靠性及稳定性都存在保障，动力性能也同样优秀，在高静态区有很强的补偿能力和恒压减载功能，安全性能也得到了明显提升。

5字组串式光伏逆变器应用随着环保意识的不断加强，太阳能对环境友好，利用非常有效，因此大量的太阳能发电系统正在不断投入使用，字组串式光伏逆变器应用也就广泛开始了。

字组串式光伏逆变器具有自我控制功能，有效提升系统稳定性，也可用在农村用电、屋顶太阳能发电系统以及环保用电等等地方，能够更有效的把太阳能的发电转换成需要的电能，同时还保证了电网的稳定。

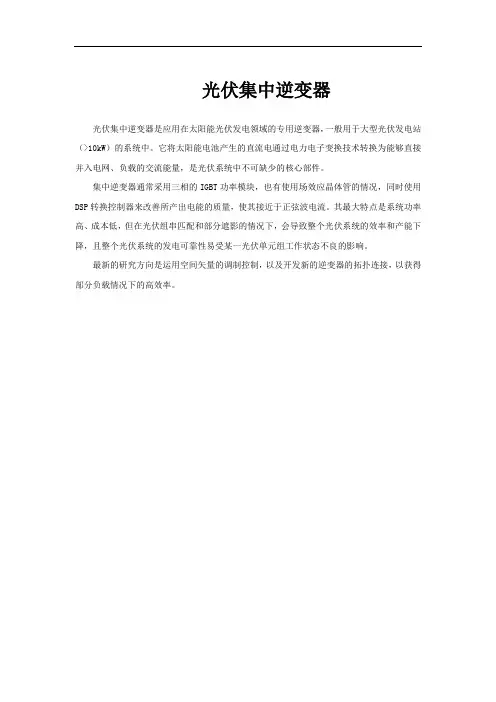

光伏集中逆变器
光伏集中逆变器是应用在太阳能光伏发电领域的专用逆变器，一般用于大型光伏发电站（>10kW）的系统中。

它将太阳能电池产生的直流电通过电力电子变换技术转换为能够直接并入电网、负载的交流能量，是光伏系统中不可缺少的核心部件。

集中逆变器通常采用三相的IGBT功率模块，也有使用场效应晶体管的情况，同时使用DSP转换控制器来改善所产出电能的质量，使其接近于正弦波电流。

其最大特点是系统功率高、成本低，但在光伏组串匹配和部分遮影的情况下，会导致整个光伏系统的效率和产能下降，且整个光伏系统的发电可靠性易受某一光伏单元组工作状态不良的影响。

最新的研究方向是运用空间矢量的调制控制，以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。

光伏逆变器的概述：一：逆变器的概述：通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。

与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。

光伏逆变器产品发展历程：SMA是全球最早生产光伏逆变器的生产企业，占全球市场33%左右的市场份额，为全球光伏逆变器领军企业，其产品发展历程具有一定的代表性。

SMA公司光伏逆变器产品发展情况国内外技术对比分析：目前我国在小功率逆变器上与国际处于同一水平，在大功率并网逆变器上，合肥阳光电源大功率逆变器2005年已经批量向国内、国际供货。

该公司250KW、500KW等大功率产品都取得了国际、国内认证，部分技术指标已经超过国外产品水平，并在国内西部荒漠、世博会、奥运场馆等重点项目上运行，效果良好。

光伏逆变器供应企业国内逆变器的主要生产企业光伏逆变器的分类：光伏逆变器按宏观可分为：1.普通型逆变器2.逆变/控制一体机3.邮电通信专用逆变器4.航天、军队专用逆变器１．按逆变器输出交流电能的频率分：（1）工频逆变器工频逆变器的频率为５０～６０Ｈｚ的逆变器（2）中频逆器中频逆变器的频率一般为４００Ｈｚ到十几ｋＨｚ（3）高频逆变器高频逆变器的频率一般为十几KＨｚ到ＭＨｚ。

•按逆变器输出的相数分可分为：（1）单相逆变器（2）三相逆变器（3）多相逆变器•按照逆变器输出电能的去向分可分为：（1）有源逆变器（2）无源逆变器•按逆变器主电路的形式分可分为：（1）单端式逆变器（2）推挽式逆变器（3）半桥式逆变器（4）全桥式逆变器•按逆变器主开关器件的类型分可分为：（1）晶闸管逆变器（2）晶体管逆变器（3）场效应逆变器（4）绝缘栅双极晶体管（IGBT）逆变器•按直流电源分可分为:（1）电压源型逆变器（VSI）（2）电流源型逆变器（CSI）•按逆变器控制方式分可分为：（1）调频式（PFM）逆变器（2）调脉宽式（PWM）逆变器•按逆变器开关电路工作方式分可分为：（1）谐振式逆变器（2）定频硬开关式逆变器（3）定频软开关式逆变器l按逆变器输出电压或电流的波形分可分为：（1）方波逆变器方波逆变器输出的电压波形为方波，此类逆变器所使用的逆变电路也不完全相同，但共同的特点是线路比较简单，使用的功率开关数量很少。

光伏逆变器的组成和工作原理1. 介绍光伏逆变器是将光伏电池板产生的直流电转换为交流电的关键设备。

它是光伏发电系统中的核心部件，也是将太阳能电能转化为可以接入电网的电能的关键环节。

2. 组成光伏逆变器通常由以下几个主要组成部分构成：2.1 直流输入单元直流输入单元主要由光伏电池板、直流隔离开关和直流接触器组成。

光伏电池板负责将太阳能转化为直流电，直流隔离开关用于控制直流电的连接和断开，而直流接触器则用于控制和保护逆变器的运行。

2.2 逆变单元逆变单元是光伏逆变器的核心部分，负责将直流电转换为交流电。

它通常由直流滤波器、逆变桥、滤波器和输出变压器组成。

直流滤波器用于滤除逆变过程中的谐波，逆变桥将直流电转换为交流电，滤波器用于进一步滤除谐波，输出变压器则将输出电压调整为适合接入电网的电压。

2.3 控制与保护单元控制与保护单元是为了确保逆变器的安全运行而设置的。

它通常包括微处理器、PWM控制器、保护电路和通信接口。

微处理器负责对逆变器进行控制和监测，PWM控制器用于控制逆变桥的开关，保护电路用于监测逆变器的运行状态并进行保护，而通信接口则用于与外部系统进行数据交互。

3. 工作原理光伏逆变器的工作原理可以分为以下几个步骤：3.1 直流电转换光伏电池板将太阳能转化为直流电，并通过直流输入单元传入逆变器。

3.2 逆变过程逆变单元将直流电转换为交流电。

首先，直流滤波器去除直流电中的谐波信号，之后逆变桥将直流电转换为交流电，滤波器进一步滤除谐波信号，最后输出变压器将输出电压调整为适合接入电网的电压。

3.3 控制与保护控制与保护单元对逆变器进行监测和控制。

微处理器监测逆变器的工作状态，根据需求对逆变桥进行PWM控制。

保护电路则负责监测逆变器的电流、电压和温度等参数，一旦发现异常情况，例如过流、过压、过温等，就会立即采取相应的保护措施，保证逆变器的安全运行。

4. 总结光伏逆变器作为光伏发电系统中的核心设备，起到将太阳能转化为可用于接入电网的电能的关键作用。
