中功率逆变器 （5-50KW）
大功率逆变器 （>50KW）
4、按逆变器输出能量的去向分类
有源逆变器 无源逆变器
有源逆变电路的交流侧接电网，即交流侧接有电源。 无源逆变电路的交流侧直接和负载联接。
三、逆变器的分类
5、按逆变器输出电压的波形分类
方波逆变器
阶梯波逆变器
正弦波逆变器
三、逆变器的分类
光伏逆变器
离网型逆变器 并网箱逆变器
集中并网逆变器 组串式并网逆变器
微型并网逆变器 双向并网逆变器
6.2逆变器的结构与工作原理
逆变器的结构与工作原理
一、逆变器的基本结构
DC入
输入电路
DC
AC
主逆变电路
输出电路
AC出
辅助电路
控制电路
逆变器的基本电路结构图
保护电路
一、逆变器的基本结构
1、输入电路
作用：为主逆变电路提供可确保其正常工作的直流工作电压。
光伏逆变器是光伏发电系统必不可少的一部分。
一、控制器的功能
主要作用
将直流电转换为交流电
自动运行和停机 防孤岛效应
其他作用
最大功率点跟踪（MPPT）控制 电网检测及并网
一、控制器的功能
1、自动运行和停机作用
辐射强度
太阳能电池输出
达到所需 输出功率
逆变器主动开始运转
只需太阳能电池组件的输出功率大于逆变器任务所需的输出功率，逆变器就继续运转；
• 对电网参数产生小干扰信号，通过检测反馈信号来判断电网是否失电。
一、控制器的功能
4、电网检测及并网
电网取电
检测 电压 频率 相序
调整并网逆 器发电参数
并网发电
光伏逆变器全面分析ppt课件
2
一、什么是逆变器？
Omnik 欧姆尼克 I 3
直流-电压
太阳能逆变器
IGBT
Sinusfilter 交流-电压
380 V 50 Hz
ppt课件.
3
一、光伏逆变器分类 逆变按照功能来分，主要分为并网逆变器及离网逆变器
离网逆变器
并网逆变器
离网逆变器输出的是电压，主要用于储能系统，以及偏远地区电网无法抵达 的地方。 并网逆变器输出的是电流，主要用于并网系统，通过发电给电网获得收益或 者自用。
监控布线复杂
监控布线简单
维护要求
维护简单
维护及其复杂
系统可靠性要求
可靠性高
可靠性低
电池板选择
一个项目可多种电池板
一种电池板
MPPT追踪
非常高
一般
江苏艾索新能源股份有限公司 EverSolar
24 24
四、逆变器的选型
总结（视频）
1.组串型逆变器的功率范围一般会20KW以内，因此能够覆盖的项目一般会在500KW以内，具体需 要视实际的设计而定
算
▪ 加州效率ŋ cec：在不同功率点按照加洲当地气象条件的加权公式计算
▪ MPPT效率ŋmppt：反应逆变器最大功率点跟踪的精度 ▪ 整机效率ŋtot：在某个直流电压下ŋeuro和ŋmppt 的乘积
15
OM三N、IK逆光变器伏的主逆要参变数和器含义简介 逆变器的主要参数
▪ Internal overvoltage protection ▪ DC Insulation monitoring ▪ Earth fault protection ▪ Grid monitoring ▪ Earth fault current monitoring ▪ Islanding protection
一、什么是逆变器？
Omnik 欧姆尼克 I 3
直流-电压
太阳能逆变器
IGBT
Sinusfilter 交流-电压
380 V 50 Hz
ppt课件.
3
一、光伏逆变器分类 逆变按照功能来分，主要分为并网逆变器及离网逆变器
离网逆变器
并网逆变器
离网逆变器输出的是电压，主要用于储能系统，以及偏远地区电网无法抵达 的地方。 并网逆变器输出的是电流，主要用于并网系统，通过发电给电网获得收益或 者自用。
监控布线复杂
监控布线简单
维护要求
维护简单
维护及其复杂
系统可靠性要求
可靠性高
可靠性低
电池板选择
一个项目可多种电池板
一种电池板
MPPT追踪
非常高
一般
江苏艾索新能源股份有限公司 EverSolar
24 24
四、逆变器的选型
总结（视频）
1.组串型逆变器的功率范围一般会20KW以内，因此能够覆盖的项目一般会在500KW以内，具体需 要视实际的设计而定
算
▪ 加州效率ŋ cec：在不同功率点按照加洲当地气象条件的加权公式计算
▪ MPPT效率ŋmppt：反应逆变器最大功率点跟踪的精度 ▪ 整机效率ŋtot：在某个直流电压下ŋeuro和ŋmppt 的乘积
15
OM三N、IK逆光变器伏的主逆要参变数和器含义简介 逆变器的主要参数
▪ Internal overvoltage protection ▪ DC Insulation monitoring ▪ Earth fault protection ▪ Grid monitoring ▪ Earth fault current monitoring ▪ Islanding protection
光伏并网逆变器基础知识培训PPT课件
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
12
逆变器基础知识
单相推挽式逆变器拓扑结构
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
13
逆变器基础知识
17
光伏并网逆变器基础培训
2.光伏并网逆变器的 拓扑结构
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
18
光伏并网逆变器拓扑结构
光伏并网逆变器概述
光伏并网逆变器是将太阳能电池板输出的直流电转换成符合电网要求的交流 电再输入电网的设备，是并网型光伏系统能量转换和控制的核心。 光伏并网逆变器其性能不仅是影响和决定整个光伏并网系统是否能够稳定、 安全、可靠、高效的运行，同时也是影响整个系统使用寿命的主要因素
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
19
光伏并网逆变器拓扑结构
光伏并网逆变器基本功能
逆变功能： 将光伏阵列发出的直流电转换为符合电能质量要求的交流电
最大功率点跟踪（MPPT）功能： 根据光照强度实时调节控制变量、保证系统输出最大功率
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
5
逆变器基础知识
电力——交流和直流两种 从公用电网直接得到的是交流，从蓄电池和干电池得到的是直流。
电力变换四大类 交流变直流、直流变交流、直流变直流、交流变交流
光伏并网逆变器原理(详细)PPT课件
光伏并网逆变器技术讨论
Page 1
内部资料
讨论内容：
一、常见光伏并网逆变器的拓扑结构
二、光伏并网逆变器相关技术要点
2.1 效率
2.2 直流输入电压适应范围
2.3 可靠性（保护配置方式和种类）
2.4 并网电流谐波
2.5 逆变控制策略
2.6 最大功率点跟踪方式
2.7 锁相技术特点
2.8 孤岛效应检测技术
•直接逆变系统 •工频隔离系统
Page 4
一 常见光伏并网逆变器的拓朴结构
• 高频隔离系统
• 高频升压不隔离系统
Page 5
• 多DC-DC（MPPT）、
单逆变系统
1 常见光伏并网逆变器的拓朴结构
1.1 直接逆变系统
Page 6
1 常见光伏并网逆变器的拓朴结构
直接逆变系统的优缺点
优点：
•省去了笨重的工频变压器：高效率（>97%）、重量轻、结构简单。
成本低。 缺点： (1)太阳电池板与电网没有电气隔离，太阳电池板两极有电网电压， 对人身安全不利。 (2) 直流侧太阳电池MPPT电压需要大于350V。这对于太阳电池组 件乃至整个系统的绝缘有较高要求，容易出现漏电现象。
Page 7
1 常见光伏并网逆变器的拓朴结构
1.2 工频隔离系统
Page 8
1 常见光伏并网逆变器的拓朴结构
2.9 监控软件和附件
三、 阳光电源相关产品介绍
Page 2
四、 相关业绩
一 常见光伏并网逆变器的拓朴结构
Page 3
• 光伏并网发电系统由光伏组件、光伏并网逆变器、计量装置及配电系
统组成。
• 太阳电池产生直流电能。
• 通过光伏并网逆变器直接将电能转化为与电网同频、同相的正弦波电
Page 1
内部资料
讨论内容：
一、常见光伏并网逆变器的拓扑结构
二、光伏并网逆变器相关技术要点
2.1 效率
2.2 直流输入电压适应范围
2.3 可靠性（保护配置方式和种类）
2.4 并网电流谐波
2.5 逆变控制策略
2.6 最大功率点跟踪方式
2.7 锁相技术特点
2.8 孤岛效应检测技术
•直接逆变系统 •工频隔离系统
Page 4
一 常见光伏并网逆变器的拓朴结构
• 高频隔离系统
• 高频升压不隔离系统
Page 5
• 多DC-DC（MPPT）、
单逆变系统
1 常见光伏并网逆变器的拓朴结构
1.1 直接逆变系统
Page 6
1 常见光伏并网逆变器的拓朴结构
直接逆变系统的优缺点
优点：
•省去了笨重的工频变压器：高效率（>97%）、重量轻、结构简单。
成本低。 缺点： (1)太阳电池板与电网没有电气隔离，太阳电池板两极有电网电压， 对人身安全不利。 (2) 直流侧太阳电池MPPT电压需要大于350V。这对于太阳电池组 件乃至整个系统的绝缘有较高要求，容易出现漏电现象。
Page 7
1 常见光伏并网逆变器的拓朴结构
1.2 工频隔离系统
Page 8
1 常见光伏并网逆变器的拓朴结构
2.9 监控软件和附件
三、 阳光电源相关产品介绍
Page 2
四、 相关业绩
一 常见光伏并网逆变器的拓朴结构
Page 3
• 光伏并网发电系统由光伏组件、光伏并网逆变器、计量装置及配电系
统组成。
• 太阳电池产生直流电能。
• 通过光伏并网逆变器直接将电能转化为与电网同频、同相的正弦波电
光伏逆变器演示课件
6.1 光伏逆变器概述
6.1.1 光伏逆变器的分类
输出波形
方波逆变器 阶梯波逆变器 正弦波逆变器
逆变器的分类
运行方式
输出交流电相数
离网逆变器 并网逆变器
单相逆变器 三相逆变器
功率流动方向
单向逆变器 双向逆变器
功率较小(<4kW)的光伏发电系统一般采用正弦波逆变 器。
逆变器的显示功能主要包括：直流输入电压和电流的
6.2 光伏逆变器的原理电路
控制电路输出的开关控制信号：方波、阶梯波、脉宽调 制方波、脉宽调制三角波和锯齿波等；后三种脉宽调制的 波形都是以基础波作为载波，正弦波作为调制波，最后输 出正弦波波形。普通方波和被正弦波调制的方波的区别如 图6-9所示。普通方波信号是连续导通的，而被调制的方波 信号要在正弦波调制的周期内导通和关断N次。
6.2 光伏逆变器的原理电路
2.并网逆变器的电路原理 （1）三相并网逆变器电路原理 三相并网逆变器输出电压一般为交流380V或更高电压， 频率为50/60Hz。三相并网逆变器多用于容量较大的光伏发 电系统，输出波形为标准正弦波，功率因数接近1.0。 三相并网逆变器电路分为主电路和微处理器电路两部分： 主电路主要完成DC-DC-AC的转换和逆变过程；微处理器 电路主要完成系统并网的控制过程。 并网控制的目的：使逆变器输出的交流电压值、波形、 相位等维持在规定的范围内，因此，微处理器控制电路要 完成电网相位实时检测、电流相位反馈控制、光伏方阵最 大功率跟踪以及实时正弦波脉宽调制信号发生等内容。
6.2 光伏逆变器的原理电路
6.2.3并网型逆变器的电路原理
并网逆变器不仅要将太阳能光伏发电系统输出的直流电 转换为交流电，还要对交流电的电压、电流、频率、相位 与同步等进行控制，还要解决对电网的电磁干扰、自我保 护、单独运行和孤岛效应以及最大功率跟踪等技术问题。
项目二光伏逆变器1.ppt
SPWPM 脉 冲 信 号 在 此 整 流 ， 经直流滤波电感滤波后，变换成 半正弦波形(馒头波)
最后由极性反转逆变桥将半正 弦波反转为工频的正弦全波，并 将电能馈人工频电网
2.2 隔离型光伏并网逆变器
变压器隔离的作用：
①可以有效地防止人接触到光伏侧的正极或 者负极时，电网电流通过桥臂形成回路对人构成 伤害的可能性，提高了系统安全性
②也保证了系统不会向电网注人直流分量， 有效地防止了配电变压器的饱和 工频变压器的缺点：
体积大、质量重，约占逆变器的总重量的50% 左右，使得逆变器外形尺寸难以减小。另外， 工 频变压器的存在还增加了系统损耗、成本，并增 加了运输、安装的难度。
光伏并网逆变器其性能不仅是影响 和决定整个光伏并网系统是否能够稳定、 安全、可靠、高效地运行，同时也是影 响整个系统使用寿命的主要因素。
1.1 光伏并网逆变器的分类
根据有无隔离变压器，光伏并网逆变器可分为隔离型 和非隔离型等。
1.1 光伏并网逆变器的分类
1.1.1隔离型光伏并网逆变器结构
在隔离型光伏并网逆变器中，根 据隔离变压器的工作频率，将其分为 工频隔离型和高频隔离型两类。
2.2.2 高频隔离型光伏并网逆变器 2.2.2.1 DC/DC变换型高频链光伏并网逆变器
两种工作模式: 第一种工作模式：光伏阵列输出的直流电能经过前级高频逆 变器变换成等占空比((50%)的高频方波电压，经高频变压器 隔离后，由整流电路整流成直流电，然后再经过后级PWM逆 变器以及LC滤波器滤波后将电能馈人工频电网
（b） 三相三电平桥式
三电平半桥结构 的直流工作电压 一般在600 1000V，工作效 率可达98%，另 外，三电平半桥 结构可以取得更 好的波形品质。
三电平变频器输出波形
最后由极性反转逆变桥将半正 弦波反转为工频的正弦全波，并 将电能馈人工频电网
2.2 隔离型光伏并网逆变器
变压器隔离的作用：
①可以有效地防止人接触到光伏侧的正极或 者负极时，电网电流通过桥臂形成回路对人构成 伤害的可能性，提高了系统安全性
②也保证了系统不会向电网注人直流分量， 有效地防止了配电变压器的饱和 工频变压器的缺点：
体积大、质量重，约占逆变器的总重量的50% 左右，使得逆变器外形尺寸难以减小。另外， 工 频变压器的存在还增加了系统损耗、成本，并增 加了运输、安装的难度。
光伏并网逆变器其性能不仅是影响 和决定整个光伏并网系统是否能够稳定、 安全、可靠、高效地运行，同时也是影 响整个系统使用寿命的主要因素。
1.1 光伏并网逆变器的分类
根据有无隔离变压器，光伏并网逆变器可分为隔离型 和非隔离型等。
1.1 光伏并网逆变器的分类
1.1.1隔离型光伏并网逆变器结构
在隔离型光伏并网逆变器中，根 据隔离变压器的工作频率，将其分为 工频隔离型和高频隔离型两类。
2.2.2 高频隔离型光伏并网逆变器 2.2.2.1 DC/DC变换型高频链光伏并网逆变器
两种工作模式: 第一种工作模式：光伏阵列输出的直流电能经过前级高频逆 变器变换成等占空比((50%)的高频方波电压，经高频变压器 隔离后，由整流电路整流成直流电，然后再经过后级PWM逆 变器以及LC滤波器滤波后将电能馈人工频电网
（b） 三相三电平桥式
三电平半桥结构 的直流工作电压 一般在600 1000V，工作效 率可达98%，另 外，三电平半桥 结构可以取得更 好的波形品质。
三电平变频器输出波形
光伏逆变器技术培训(PPT49页)
电能质量
总电流谐波畸变 率THD=1.08% （满功率时）
电能质量
总电流谐波畸 变率THD=4.55% （四分之一功率时）
机柜
采用四柜体结构直流柜逆变柜控制柜交流输出柜 1 2 3 4
辅助电源
交流电源直流开关电源 UPS电源（或电容储能供电）现场的交流电源取电方式
散Hale Waihona Puke 和风机额定功率下（常温）IGBT模块的总体热功耗约3.6kW电抗器热功耗 （三相电抗器总功耗2.5kW， 115℃，满载） 其他（电容，熔断器，风机等）约1.4KW柜内总热功耗： 约7.5KW（环境温度升高时， 总功耗也增加） 高原应用中，要考虑极端环境温度和散热效率等问题
直流支撑电容
支撑薄膜电容规格 420µF/1100V 42A electronicon （60） 100000h, （t ≤ 70℃） 高频吸收电容 1.5~2uF/1200V/IGBT AVX
逆变桥部分
控制和保护
大功率逆变器的控制部分—跟踪电网 跟踪电网（软件锁相环技术（PLL））
控制和保护
大功率逆变器的控制部分要完成的任务—直流到交流的转换 直流到交流的变换原理 单相逆变原理 三相逆变原理
控制和保护
单相逆变原理：
控制和保护
控制和保护
视在功率、有功功率和无功功率：
控制和保护
大功率逆变器的控制部分—跟踪电池板跟踪电池板（MPPT: 最大功率跟踪） 使逆变器始终工作在太阳能电池板阵列的最大输出功率点（附近），以充分发挥电池板 潜力。
控制和保护
大功率逆变器的控制部分要完成的任务—跟踪电池板跟踪电池板（MPPT: 最大功率跟踪） 薄膜电池板与晶硅电池板
机柜
采用四柜体结构直流柜逆变柜控制柜交流输出柜 1 2 3 4
总电流谐波畸变 率THD=1.08% （满功率时）
电能质量
总电流谐波畸 变率THD=4.55% （四分之一功率时）
机柜
采用四柜体结构直流柜逆变柜控制柜交流输出柜 1 2 3 4
辅助电源
交流电源直流开关电源 UPS电源（或电容储能供电）现场的交流电源取电方式
散Hale Waihona Puke 和风机额定功率下（常温）IGBT模块的总体热功耗约3.6kW电抗器热功耗 （三相电抗器总功耗2.5kW， 115℃，满载） 其他（电容，熔断器，风机等）约1.4KW柜内总热功耗： 约7.5KW（环境温度升高时， 总功耗也增加） 高原应用中，要考虑极端环境温度和散热效率等问题
直流支撑电容
支撑薄膜电容规格 420µF/1100V 42A electronicon （60） 100000h, （t ≤ 70℃） 高频吸收电容 1.5~2uF/1200V/IGBT AVX
逆变桥部分
控制和保护
大功率逆变器的控制部分—跟踪电网 跟踪电网（软件锁相环技术（PLL））
控制和保护
大功率逆变器的控制部分要完成的任务—直流到交流的转换 直流到交流的变换原理 单相逆变原理 三相逆变原理
控制和保护
单相逆变原理：
控制和保护
控制和保护
视在功率、有功功率和无功功率：
控制和保护
大功率逆变器的控制部分—跟踪电池板跟踪电池板（MPPT: 最大功率跟踪） 使逆变器始终工作在太阳能电池板阵列的最大输出功率点（附近），以充分发挥电池板 潜力。
控制和保护
大功率逆变器的控制部分要完成的任务—跟踪电池板跟踪电池板（MPPT: 最大功率跟踪） 薄膜电池板与晶硅电池板
机柜
采用四柜体结构直流柜逆变柜控制柜交流输出柜 1 2 3 4
光伏逆变器简介(完整版)解读
图 3 推挽逆变原理图
半桥逆变拓扑：
图4 所示的半桥逆变电路，其功率开关元器件也比较少，结构简单， 但主电路交流输出的电压幅值仅为ui/2，在同等容量下，其功率开关的额 定电流为全桥逆变电路中的功率元器件额定电流的2 倍，由于分压电容 的作用，该电路还具有较强的抗电压输出不平衡能力。
图 4 半桥逆变原理图
（2）阶梯波逆变器
此类逆变器输出的电压波形为阶梯波。逆变器实现阶梯波输出也 有多种不同的线路。输出波形的阶梯数目差别很大。 阶梯波逆变器的优点是 ：输出波形比方波有明显改善 ，高次谐波 含量减少，当阶梯达到17个以上时输出波形可实现准正弦波，当采用 无变压器输出时整机效率很高。 缺点是阶梯波叠加线路使用的功率开关较多，其中还有些线路形 式还要求有多组直流电源输入。这给太阳能电池方阵的分组 与 接线 和蓄电池的均衡充电均带来麻烦 。此外阶梯波电压对收音机和某些通 讯设备仍有一些高频干扰。
• （2）要求具有较高的可靠性
目前光伏电站系统主要用于边远地区，许多电站无人值守和维护，这就 要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种 保护功能，如 ：输入直流极性接反保护、交流输出短路保护、过热、过载保 护等。
• （3）要求输入电压有较宽的适应范围
由于太阳能电池的端电压随负载和日照强度变化而变化。特别是当蓄电 池老化时其端电压的变化范围很大，如12V的蓄电池，其端电压可能在 10V~16V之间变化，这就要求逆变器在较大的直流输入电压范围内保证正常 工作。
4、电压电流双闭环瞬时控制
电压单闭环控制在抵抗负载扰动方面的缺点与直流电机的转速单闭环 控制比较类似，具体表现在只有当负载（电流、转矩）扰动的影响最终在 系统输出端（电压、转速）表现出来后，控制器才开始有反应，基于这一 点，可以再电压外环基础上加一个电流内环，利用电流内环快速，及时的 抗扰性来抑制负载波动的影响，同时由于电流内环对被控对象的改造作用， 使得电压外环调节可以大大的简化。
太阳能光伏并网逆变器的原理ppt课件
处理：1.查找华为说明书，查找ID，
72
73
2，如果长时间跳跃（例如本次跳跃时间将 近一个小时），应进入设置页面，进行欠 压保护的修改。
74
11.6逆变器的保护有哪些？
本逆变器的保护很多，下面我列举几个比较常见的保护 11.6.1直流输入反接保护 首次运行的时候容易出现，所以在首次并网时都要用万用 变测量PV的正负极是否对应 11.6.2逆变器输出短路 故障消失后自动恢复运行，如果故障没有立刻消失，应关 机，进行相关处理 11.6.3孤岛保护，低电压穿越保护 当逆变器检测到电网无电压时，自动解列，不再向电网供 电。电网电压恢复后，逆变器自动恢复并网。
步骤 5 分别设置不同保护参数的“保护点”和“保护时 间”。
• 允许设置的保护参数包括：电网过压一级 保护、电网过压二级保护、电网欠压一级 保护、电网欠压二级保护、电网过频一级 保护、电网过频二级保护、电网欠频一级 保护、电网欠频二级保护。一般情况下， 电网保护的阈值和时间由具体国家的标准 决定，所以选择不同的电网标准码，需要 设置的保护参数有所不同。
61
• 在电力领域，各次谐波的方均根值与基波 方均根值的比例称为该次谐波的谐波含量 。所有谐波的方均根值的方和根与基波方 均根值的比例称为总谐波失真。通常说的 谐波失真等同于总谐波失真。 •如220v则总电压畸变率 5%以内合格， 10kV 就4%了
62
10.注意事项
• 10.1系统正常运行时禁止打开逆变器机柜 柜门，否则将会造成逆变器关机。
66
11.2逆变器并网前首先要进行绝缘检测。 平时并网的时候可能这是一个不起眼的环 节，但是这一环节至关重要。是对设备和 人身的一个重要保证。平时我们在干电气 行业，电气设备都要定期对设备进行绝缘 检测试验，而逆变器每次并网前都要进行 自动绝缘检测，绝缘合格是并网的必要条 件。这是逆变器比较智能的一个体现。
72
73
2，如果长时间跳跃（例如本次跳跃时间将 近一个小时），应进入设置页面，进行欠 压保护的修改。
74
11.6逆变器的保护有哪些？
本逆变器的保护很多，下面我列举几个比较常见的保护 11.6.1直流输入反接保护 首次运行的时候容易出现，所以在首次并网时都要用万用 变测量PV的正负极是否对应 11.6.2逆变器输出短路 故障消失后自动恢复运行，如果故障没有立刻消失，应关 机，进行相关处理 11.6.3孤岛保护，低电压穿越保护 当逆变器检测到电网无电压时，自动解列，不再向电网供 电。电网电压恢复后，逆变器自动恢复并网。
步骤 5 分别设置不同保护参数的“保护点”和“保护时 间”。
• 允许设置的保护参数包括：电网过压一级 保护、电网过压二级保护、电网欠压一级 保护、电网欠压二级保护、电网过频一级 保护、电网过频二级保护、电网欠频一级 保护、电网欠频二级保护。一般情况下， 电网保护的阈值和时间由具体国家的标准 决定，所以选择不同的电网标准码，需要 设置的保护参数有所不同。
61
• 在电力领域，各次谐波的方均根值与基波 方均根值的比例称为该次谐波的谐波含量 。所有谐波的方均根值的方和根与基波方 均根值的比例称为总谐波失真。通常说的 谐波失真等同于总谐波失真。 •如220v则总电压畸变率 5%以内合格， 10kV 就4%了
62
10.注意事项
• 10.1系统正常运行时禁止打开逆变器机柜 柜门，否则将会造成逆变器关机。
66
11.2逆变器并网前首先要进行绝缘检测。 平时并网的时候可能这是一个不起眼的环 节，但是这一环节至关重要。是对设备和 人身的一个重要保证。平时我们在干电气 行业，电气设备都要定期对设备进行绝缘 检测试验，而逆变器每次并网前都要进行 自动绝缘检测，绝缘合格是并网的必要条 件。这是逆变器比较智能的一个体现。
光伏并网逆变器简介
安徽颐和新能源科技股份有限公司
二.光伏并网逆变器的输入输出特性
光伏并网逆变器要实现LVRT功能在以下方面要做适当处理 1.系统供电电源 要具备一定的储能能力，在电压跌落时，保证系统供电正常 2.对输出电流的控制 在电网电压突然跌落时，若控制不得当，会出现输出电流激 增，跳保护的问题。
安徽颐和新能源科技股份有限公司
光伏并网逆变器的输入能量为太阳电池阵列转换的太阳能， 所以，其动态性很强，受日照，天气，季节，温度影响较大。
安徽颐和新能源科技股份有限公司
二.光伏并网逆变器的输入输出特性
从中图（a）中，可以看出 短路电流近乎与日照强度 成正比增加，开路电压随 着日照强度的增大而略微 增加。随着日照强度的降 低，总体效果会造成太阳 能电池的输出功率下降如 图（b）；从图（c）中可 以看出，温度上升使太阳 电池开路电压下降，短路 电流Isc则轻微增大。总体 上，温度升高会造成太阳 能电池的输出功率下降， 如图（d）所示。
Driver I`L1,2,3 U`L1,2,3 UL1,2,3
Power supply
DC Filter
Control System
RS485
string1 string2 SPD string8
LCD
RS485
PC
安徽颐和新能源科技股份有限公司
AC Filter
二.光伏并网逆变器的输入输出特性
安徽颐和新能源科技股份有限公司
三.光伏电站中的方阵功率与逆变器功率匹配
在光伏系统中，电池板方阵的配置，还要考虑所 用逆变器的允许直流电压范围，设置合适的组串关系， 使方阵的最大功率点电压在逆变器最优的工作电压附 近，从而提高系统的效率和可靠性。
安徽颐和新能源科技股份有限公司
光伏并网逆变器工作原理及太阳能电池特性ppt课件
1.电流源 电流源是相对于电压源来说的. 对于电压源，电源输出到负载两端的电压试
图维持不变，这就是说，电源上的电压是恒定的， 从欧姆定律来看，就是电源电压V不变，I和R可 以变化，即V=IR
对于电流源，电源输出到负载的电流试图不 变，也就是来自电源的电流不变。这并不常见， 但确实存在，并且在许多场合得到应用，也遵从 欧姆定律，即V=IR
图中的U1为逆变器， U0为电网，Z1逆变器和电 网间的线路阻抗，i1是并 网电流，它们之间的关系 是i1=U1-U0/Z1，也就是要 实现并网，必须符合 U1>U0，这就是在直流电 压过低时不能并网的原因。
6
并网逆变器拓扑结构
现在，各个逆变器厂家的拓扑结构大同小异，最常见 的就是这种电压型电路拓扑结构，电压型就是直流母线侧 用大容量电容来支撑电压，如下图：
13
并网逆变器原理
14
并网逆变器原理
光伏并网逆变器通过检测直流电压、 电流和电网交流电压、电流来控制逆变器 三相逆变模块，由数字控制系统发出 PWM驱动信号，使逆变器发出与电网电 压同频、同相的交流电。
下图是我公司并网逆变器运行原理框 架图：
15
并网逆变器原理
16
谢谢大家！
17
有源逆变的典型特点是其输出端也是连 接到一个电源上，因此形象称有源逆变。 逆变器是做为一个电源把其自身能量输送 到另一个电源的过程就是并网发电。
5
并网逆变器拓扑结构
3.并网发电 光伏并网发电就是以电池板组件和逆变器作为一个电
源把光照转换的电能输送到电网这个无限大容量的电源中 供电网中的负载使用。如图所示:
在实际的光伏系统中，太阳能电池的输出功率同时受 到辐照强度S和电池温度T共同影响
12
图维持不变，这就是说，电源上的电压是恒定的， 从欧姆定律来看，就是电源电压V不变，I和R可 以变化，即V=IR
对于电流源，电源输出到负载的电流试图不 变，也就是来自电源的电流不变。这并不常见， 但确实存在，并且在许多场合得到应用，也遵从 欧姆定律，即V=IR
图中的U1为逆变器， U0为电网，Z1逆变器和电 网间的线路阻抗，i1是并 网电流，它们之间的关系 是i1=U1-U0/Z1，也就是要 实现并网，必须符合 U1>U0，这就是在直流电 压过低时不能并网的原因。
6
并网逆变器拓扑结构
现在，各个逆变器厂家的拓扑结构大同小异，最常见 的就是这种电压型电路拓扑结构，电压型就是直流母线侧 用大容量电容来支撑电压，如下图：
13
并网逆变器原理
14
并网逆变器原理
光伏并网逆变器通过检测直流电压、 电流和电网交流电压、电流来控制逆变器 三相逆变模块，由数字控制系统发出 PWM驱动信号，使逆变器发出与电网电 压同频、同相的交流电。
下图是我公司并网逆变器运行原理框 架图：
15
并网逆变器原理
16
谢谢大家！
17
有源逆变的典型特点是其输出端也是连 接到一个电源上，因此形象称有源逆变。 逆变器是做为一个电源把其自身能量输送 到另一个电源的过程就是并网发电。
5
并网逆变器拓扑结构
3.并网发电 光伏并网发电就是以电池板组件和逆变器作为一个电
源把光照转换的电能输送到电网这个无限大容量的电源中 供电网中的负载使用。如图所示:
在实际的光伏系统中，太阳能电池的输出功率同时受 到辐照强度S和电池温度T共同影响
12
光伏逆变器一
3. 按是否与电网交互
(1) 并网逆变器 直接联网:不使用储能元件，一侧连PV，一侧连接电网。 带蓄电池
(2) 独立运行逆变器（用于带蓄电池的独立运行PV系统)
独立光伏系统逆变器
并网光伏系统逆变器
电网类型： 1. 低压网：电压等级在1kV以下；常见的是户用和小区的
380VAC三相电。 2. 中压网：1～10kV；常见的小区，工业厂区配电为10kV。 3. 高压网：高压10kV，低于330kV；一般为省内的干线。 4. 超高压网：低于1000kV；一般为全国的干线。 5. 特高压网：1000kV及以上。
落时，在一定电压跌落范围和时间间隔内，光伏电站能够 保证不脱网连续运行，避免电网故障的扩大化，同时光伏 并网逆变器需要能够发出一定的有功和无功功率，以支撑 电网恢复。零电压穿越(ZVRT)比低电压穿越（LVRT）要 求更高，测试更加严格。
光伏发电并网逆变器技术规范国家标准NBT_32004-2013规定：
光伏电站接入电网的类型：
接入低压电网： (1)接入电网：直接接入本地配电网，分为单相和三相接入；
(2)功率要求：原则上要求光伏发电功率不超过配电变压器容 量的25%~30%。常见的配电变压器容量为1.6~2MW左右， 如果光伏电站能量不超过400kW，一般接入电压电网；
(3)电网保护要求：与本地配电网共用继电保护装置，光伏接 入可能对继电保护有一定影响；
求光伏阵列通过串并联达到较高的输出电压。 3.由于光伏阵列的输出电压较高，要求光伏阵列乃至整个系
统必须具有较高的绝缘等级，防止漏电。 4.大面积的光伏组件与地之间存在较大的分布电容，易产生
光伏电池对地的共模漏电流。漏电流解决措施：采用双极 性SPWM调制；加直流旁路环节、交流旁路环节。 5.无隔离变压器，逆变器容易向电网注入直流分量。直流分 量产生原因：检测元件的零点漂移；A/D转换器的零点漂 移；驱动电路不一致；开关管特性不一致；SPWM产生电 路或软件引起的直流分量。
光伏逆变器的说明介绍
光伏逆变器的简介光科1103班摘要：本文简单介绍了太阳能发电系统结构，叙述了光伏逆变器在光伏发电系统中的重要作用。
具体介绍光伏逆变器的分类和工作原理。
介绍和比较了单相电压型逆变器几种逆变主电路的电路拓扑结构的优缺点，逆变电路开关器件的选择和吸收保护原理。
最后列举了光伏逆变器的主要性能指标。
关键词：光伏发电系统光伏逆变器单相电压型逆变器拓扑结构性能指标一、太阳能发电系统简介21世纪，人类将面临着实现经济和社会可持续发展的重大挑战，在环境污染和资源短缺的双重制约下，能源问题更加突出，而太阳能具有储量大、普遍存在、利用经济、清洁环保等优点，因此太阳能的利用越来越受到人们的广泛重视，成为理想的替代能源。
目前太阳能发电系统主要有独立系统和并网系统两大类，其构成分别如图1和图2图1 独立型光伏发电系统图2 并网型光伏发电系统由图可见，无论是哪种发电系统，逆变器都是太阳能光伏发电系统中除了太阳能电池组件以外的最为重要的部分，是太阳能光伏发电的关键装置，因此对它的研究和开发是太阳能应用推广的必然要求，并存在着巨大的市场前景。
太阳能光伏发电系统用逆变器直接决定了太阳能光伏发电系统的利用效率、系统可靠性、以及适用负载范围等性能。
二、逆变器的作用太阳能光伏发电受日射强度、日射量、日照时间、日射变化以及输出电压等级的限制，并且其输出为直流电，无蓄电功能，不能直接给大部分负载提供电能，因此需要增加逆变器，将直流电变换成稳定可靠、电品质优越的AC220／50Hz交流电供给负载应用。
逆变器不仅具有直交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。
归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能（并网系统用）、自动电压调整功能（并网系统用）、直流检测功能（并网系统用）、直流接地检测功能（并网系统用）。
这里简单介绍自动运行和停机功能及最大功率跟踪控制功能。
1、自动运行和停机功能早晨日出后，太阳辐射强度逐渐增强，太阳电池的输出也随之增大，当达到逆变器工作所需的输出功率后，逆变器即自动开始运行。
光伏逆变器简介及原理讲解
二、光伏逆变器的分类
9
按逆变器输出电压或电流的波形分可分为：
（1）方波逆变器 方波逆变器输出的电压波形为方波，此类逆变器所使用的逆变 电路也不完全相同 ，但共同的特点是线路比较简单，使用的功率 开关数量很少。设计功率一般在百瓦至千瓦之间。 方波逆变器的优点是：线路简单，维修方便，价格便宜。 缺点是：方波电压中含有大量的高次谐波，在带有铁心电感或 变压器的负载用电器中将产生附加损耗，对收音机 和某些通讯设 备有干扰。此外，这类逆变器还有调压范围不够宽，保护功能不够 完善，噪声比较大等缺点。
光伏逆变器简介及
原理讲解
2018年1月
主要内容
一 光伏逆变器概述 二 光伏逆变器分类 三 光伏逆变器的工作原理 四 逆变器的控制方案 五 逆变器对于孤岛效应的检测与控制 六 光伏逆变器的主要技术指标 七 光伏逆变器的应用
一、光伏逆变器概述 1
逆变器的概述

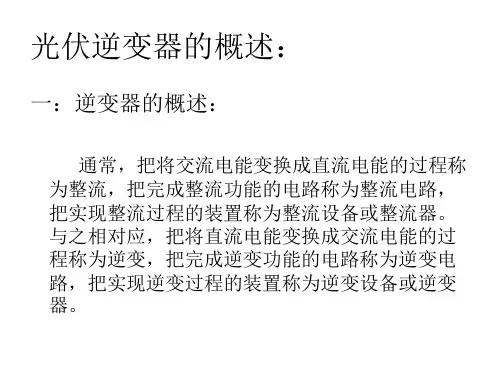

通常，把将交流电能变换成直 流电能的过程称为整流，把完成 整流功能的电路称为整流电路， 把实现整流过程的装置称为整流 设备或整流器。与之相对应，把 将直流电能变换成交流电能的过 程称为逆变，把完成逆变功能的 电路称为逆变电路，把实现逆变 过程的装置称为逆变设备或逆变装置的核心，是逆变开关电路，简称为逆变电路。 该电路通过电力电子开关的导通与关断，来完成逆变的功 能。
逆变器简单原理图
四、逆变器的控制方案：
逆变器的控制方法主要有采用经典控制理论的 控制策略和采用现代控制理论的控制策略两种。
（1）经典控制理论的控制策略 1、电压均值反馈控制 它是给定一个电压均值，反馈采样输出电压的均值，两 者相减得到一个误差，对误差进行PI调节，去控制输出。他 是一个恒值调节系统，优点是输出可以达到无净差，缺点是 快速性不好。 2、电压单闭环瞬时值反馈控制 电压单闭环瞬时值反馈控制采用的电压瞬时值给定，输 出电压瞬时值反馈，对误差进行PI调节，去输出控制。他是 一个随动调节系统，由于积分环节存在相位滞后，系统不可 能达到无净差，所以这种控制方法的稳态误差比较大，但快 速性比较好
