光伏逆变器详细介绍(完整版).

光伏逆变器原理解析光伏逆变器作为太阳能发电系统中的核心装置，具有将直流电转换为交流电的功能。

本文将对光伏逆变器的原理进行深入解析，介绍其工作原理、组成结构以及相关技术特点。

逆变器是指将直流电源转换为交流电源的电子设备。

在光伏发电系统中，太阳能电池板产生的电能为直流电，而市电供给的电网为交流电。

而光伏逆变器就是实现直流电到交流电的转换过程，使得太阳能发电系统可以将电能注入到电网中使用。

光伏逆变器的工作原理主要分为两个步骤：首先是直流电的变压器，将太阳能电池板产生的直流电转换为交流电，并将其电压提高到适合输入到逆变器的电压水平。

然后是逆变过程，将经过变压的直流电转换为市电为用电设备所能接受的交流电。

光伏逆变器的组成结构包括输入端、输出端、逆变电路和控制电路。

输入端主要负责接收太阳能电池板产生的直流电，并进行变压。

输出端则是将逆变芯片输出的交流电通过输出端口连接到电网或用电设备上。

逆变电路是光伏逆变器的核心部分，其中集成了逆变芯片和滤波电路，用于将经过变压的直流电转换为交流电，并滤除输出波形中的噪声。

控制电路则用于监测光伏逆变器的运行状态和保护系统的安全可靠性。

光伏逆变器的技术特点主要体现在以下几个方面：1. 高效性能：光伏逆变器采用先进的功率电子器件和控制技术，能够实现高效率的能量转换。

光伏逆变器的转换效率通常在90%以上，提高了太阳能发电系统的发电效率。

2. MPPT技术：光伏逆变器普遍采用最大功率点跟踪（Maximum Power Point Tracking，简称MPPT）技术，通过对太阳能电池板的输出功率进行实时监测和优化调整，使得光伏逆变器能够始终工作在太阳能电池板的最佳工作点上，最大限度地提高能量转换效率。

3. 安全可靠：光伏逆变器具备完善的保护功能，能够监测电网电压、电流等参数，一旦发现异常情况，如过压、过流、短路等问题，会及时切断连接，以保护太阳能发电系统的安全运行。

4. 通信及监控功能：光伏逆变器通常具备与监控系统进行通信的功能，可以通过网络连接，实现对太阳能发电系统的远程监控和管理。

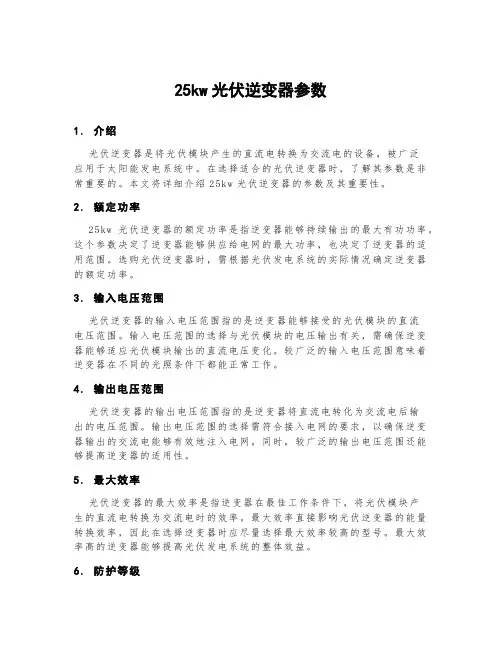

25kw光伏逆变器参数1.介绍光伏逆变器是将光伏模块产生的直流电转换为交流电的设备，被广泛应用于太阳能发电系统中。

在选择适合的光伏逆变器时，了解其参数是非常重要的。

本文将详细介绍25k w光伏逆变器的参数及其重要性。

2.额定功率25kw光伏逆变器的额定功率是指逆变器能够持续输出的最大有功功率。

这个参数决定了逆变器能够供应给电网的最大功率，也决定了逆变器的适用范围。

选购光伏逆变器时，需根据光伏发电系统的实际情况确定逆变器的额定功率。

3.输入电压范围光伏逆变器的输入电压范围指的是逆变器能够接受的光伏模块的直流电压范围。

输入电压范围的选择与光伏模块的电压输出有关，需确保逆变器能够适应光伏模块输出的直流电压变化。

较广泛的输入电压范围意味着逆变器在不同的光照条件下都能正常工作。

4.输出电压范围光伏逆变器的输出电压范围指的是逆变器将直流电转化为交流电后输出的电压范围。

输出电压范围的选择需符合接入电网的要求，以确保逆变器输出的交流电能够有效地注入电网。

同时，较广泛的输出电压范围还能够提高逆变器的适用性。

5.最大效率光伏逆变器的最大效率是指逆变器在最佳工作条件下，将光伏模块产生的直流电转换为交流电时的效率。

最大效率直接影响光伏逆变器的能量转换效率，因此在选择逆变器时应尽量选择最大效率较高的型号。

最大效率高的逆变器能够提高光伏发电系统的整体效益。

6.防护等级光伏逆变器的防护等级表示逆变器对外界环境的抵抗能力。

防护等级由两部分组成，分别表示逆变器的固体物体保护等级和防水等级。

选择适合的防护等级可以确保逆变器的长期稳定工作，特别是在恶劣的环境条件下。

7.可靠性光伏逆变器的可靠性是指逆变器能够稳定、可持续地运行的能力。

光伏逆变器作为太阳能发电系统的核心设备，其可靠性对系统的发电效率和运行安全起着至关重要的作用。

在选择光伏逆变器时，应选择品牌信誉好、质量可靠的产品。

8.尺寸和重量光伏逆变器的尺寸和重量直接影响安装和维护的便捷性。

光伏发电系统逆变器结构特点提出问题:1.光伏发电系统并网时的主要部件是什么?2.光伏逆变器如何分类？其电路如何构成?3.IGBT是什么，有什么特点，主要参数?4.电力MOSFET是什么，主要参数和特性？5.逆变器的常用电路有哪些，各自的接线和特点是什么？6.常用逆变器的形式有哪些，各自特点是什么，主要生产厂家?1・光伏发电系统并网时的主要部件是什么？光伏发电系统并网时的主要部件是逆变器。

无论是太阳能电池、风力发电还是新能源汽车，其系统应用都需要把直流电转换为交流电，承担这一任务的部件为逆变器。

逆变器乂称电源调整器、功率调节器，是光伏系统必不可少的一部分。

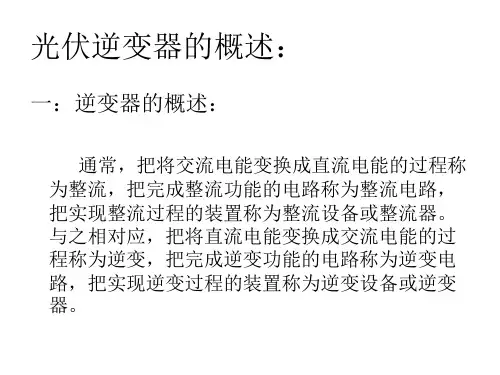

通常，物理上把将直流电能变换成交流电能的过程称为逆变，把实现逆变过程的装置称为逆变设备或逆变器。

逆变器的名称由此而來。

光伏逆变器最主要的功能是把太阳能电池板所发的直流电转化成家电使用的交流电。

逆变器是光伏系统的心脏，太阳能电池板所发的电全部都要通过逆变器的处理才能对外输出，逆变器对于整套系统的运行起着重要的作用，逆变器的核心器件是IGBT（绝缘栅双极型晶体管），也是价格最高的部件之一。

2.光伏逆变器如何分类？其电路如何构成?光伏逆变器的分类如下图：逆变器的分类输出波形运行方式输出交流电相数功率流动方向方波逆变器阶梯波逆变器正弦波逆变器离网逆变器并网逆变器单相逆变器三相逆变器单向逆变器双向逆变器功率较小(<4kW)的光伏发电系统一般采用正弦波逆变器。

逆变器的显示功能主要包括：直流输入电斥•和电流的测量值，交流输出电床和电流的测最值，逆变器的工作状态(运行、故障、停机等)。

光伏逆变器的电路构成如下图所示：控制电路：逆变器的控制电路主要是为主逆变电路提供一系列的控制脉冲來控制逆变开关器件的导通与关断，配合主逆变电路完成逆变功能。

辅助电路:辅助电路主要是将输入电压变换成适合控制电路工作的直流电压。

辅助电路还包含多并网逆变器Sd Conriectca Conveners®.AC ElecincrtyQ电网s><raQ种检测、显示电路。

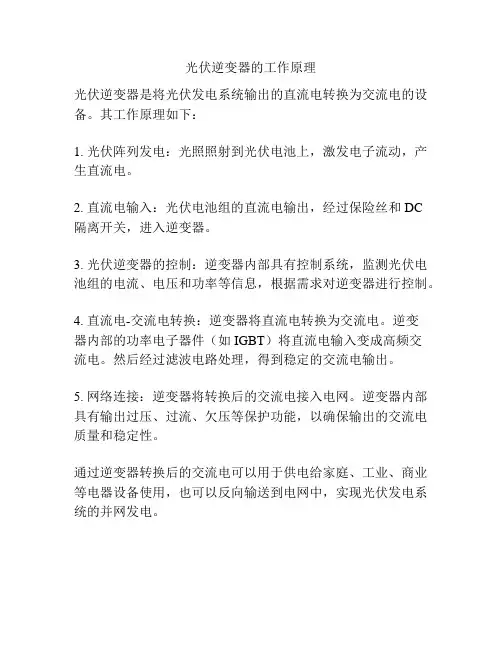

光伏逆变器的工作原理
光伏逆变器是将光伏发电系统输出的直流电转换为交流电的设备。

其工作原理如下：
1. 光伏阵列发电：光照照射到光伏电池上，激发电子流动，产生直流电。

2. 直流电输入：光伏电池组的直流电输出，经过保险丝和DC
隔离开关，进入逆变器。

3. 光伏逆变器的控制：逆变器内部具有控制系统，监测光伏电池组的电流、电压和功率等信息，根据需求对逆变器进行控制。

4. 直流电-交流电转换：逆变器将直流电转换为交流电。

逆变
器内部的功率电子器件（如IGBT）将直流电输入变成高频交
流电。

然后经过滤波电路处理，得到稳定的交流电输出。

5. 网络连接：逆变器将转换后的交流电接入电网。

逆变器内部具有输出过压、过流、欠压等保护功能，以确保输出的交流电质量和稳定性。

通过逆变器转换后的交流电可以用于供电给家庭、工业、商业等电器设备使用，也可以反向输送到电网中，实现光伏发电系统的并网发电。

光伏逆变器emi原理概述说明以及概述1. 引言1.1 概述光伏逆变器作为太阳能发电系统中的核心设备，被广泛应用于各种规模的光伏发电项目中。

它负责将太阳能电池板所产生的直流电转换成交流电，并将其输送到实际用电设备中。

然而，在逆变过程中，会产生一种被称为电磁干扰（EMI）的现象。

这种干扰可能对其他电子设备、通信系统和无线网络造成负面影响，因此需要对光伏逆变器的EMI原理进行深入的了解。

1.2 文章结构本文将围绕光伏逆变器EMI原理展开探讨。

首先，将介绍光伏逆变器的基本概念和作用，以及EMI产生的相关背景知识。

随后，详细阐述EMI原理及其重要性，并分析其对设备和系统性能的潜在影响。

接着，将着重讨论光伏逆变器在EMI方面存在的主要问题，并提出解决这些问题的方法和技术。

最后，在结论部分对全文进行总结，并展望未来在该领域的研究方向。

1.3 目的本文旨在为读者提供一个全面和深入理解光伏逆变器EMI原理的指南。

通过对EMI产生机制、影响因素以及解决方法进行详细阐述，读者将能够更好地理解光伏逆变器在实际应用中所面临的问题，并学习到如何有效减少或抑制EMI的技术手段。

同时，本文也将强调光伏逆变器EMI问题的重要性，并展望未来在该领域的研究方向，以期为相关研究和实践提供有价值的参考和借鉴。

2. 光伏逆变器EMI原理概述2.1 光伏逆变器介绍光伏逆变器是将太阳能电池板产生的直流电转换为交流电的设备。

它在光伏发电系统中起着至关重要的作用，将直流电转换为交流电以供给家庭和商业用途。

然而，光伏逆变器在工作过程中会产生电磁干扰，也称为EMI（Electromagnetic Interference），对其他电子设备和通信设备造成干扰。

因此，了解光伏逆变器的EMI原理对我们提高系统性能、减少干扰至关重要。

2.2 EMI概念和影响EMI指的是在一个系统中出现的电磁辐射或者通过传导方式引入到其他系统中的不希望的信号。

光伏逆变器所产生的EMI会对附近的通信设备、无线网络以及其他敏感设备造成干扰，甚至可能导致其正常运行受阻。

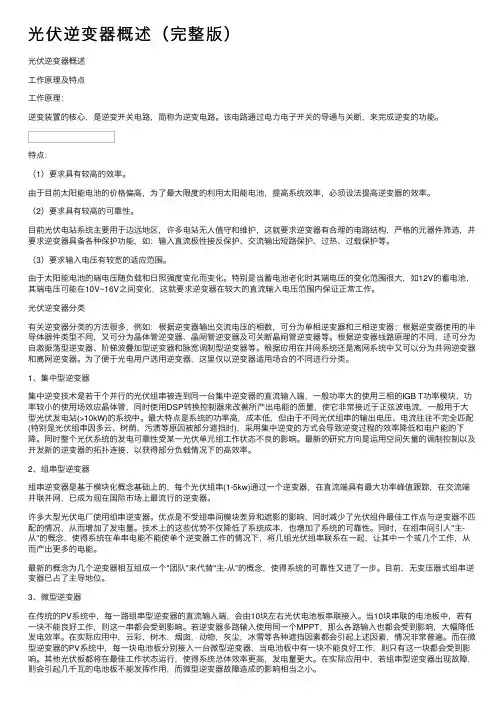

光伏逆变器概述（完整版）光伏逆变器概述⼯作原理及特点⼯作原理：逆变装置的核⼼，是逆变开关电路，简称为逆变电路。

该电路通过电⼒电⼦开关的导通与关断，来完成逆变的功能。

特点：（1）要求具有较⾼的效率。

由于⽬前太阳能电池的价格偏⾼，为了最⼤限度的利⽤太阳能电池，提⾼系统效率，必须设法提⾼逆变器的效率。

（2）要求具有较⾼的可靠性。

⽬前光伏电站系统主要⽤于边远地区，许多电站⽆⼈值守和维护，这就要求逆变器有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如：输⼊直流极性接反保护、交流输出短路保护、过热、过载保护等。

（3）要求输⼊电压有较宽的适应范围。

由于太阳能电池的端电压随负载和⽇照强度变化⽽变化。

特别是当蓄电池⽼化时其端电压的变化范围很⼤，如12V的蓄电池，其端电压可能在10V~16V之间变化，这就要求逆变器在较⼤的直流输⼊电压范围内保证正常⼯作。

光伏逆变器分类有关逆变器分类的⽅法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器；根据逆变器使⽤的半导体器件类型不同，⼜可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。

根据逆变器线路原理的不同，还可分为⾃激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。

根据应⽤在并⽹系统还是离⽹系统中⼜可以分为并⽹逆变器和离⽹逆变器。

为了便于光电⽤户选⽤逆变器，这⾥仅以逆变器适⽤场合的不同进⾏分类。

1、集中型逆变器集中逆变技术是若⼲个并⾏的光伏组串被连到同⼀台集中逆变器的直流输⼊端，⼀般功率⼤的使⽤三相的IGB T功率模块，功率较⼩的使⽤场效应晶体管，同时使⽤DSP转换控制器来改善所产出电能的质量，使它⾮常接近于正弦波电流，⼀般⽤于⼤型光伏发电站(>10kW)的系统中。

最⼤特点是系统的功率⾼，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时)，采⽤集中逆变的⽅式会导致逆变过程的效率降低和电户能的下降。

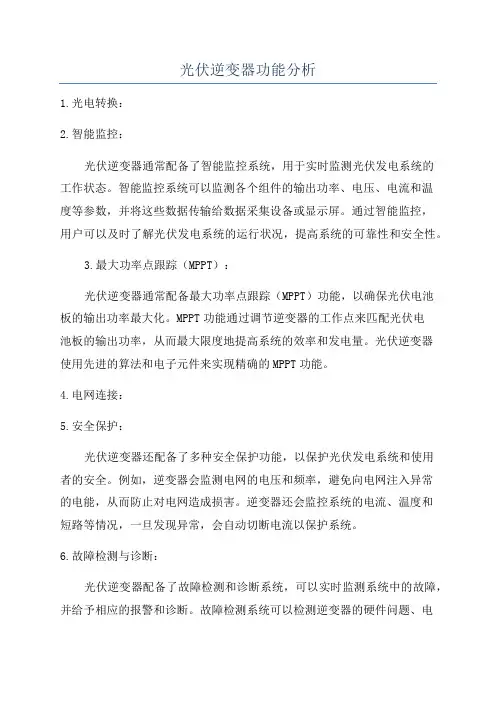

光伏逆变器功能分析1.光电转换：2.智能监控：光伏逆变器通常配备了智能监控系统，用于实时监测光伏发电系统的工作状态。

智能监控系统可以监测各个组件的输出功率、电压、电流和温度等参数，并将这些数据传输给数据采集设备或显示屏。

通过智能监控，用户可以及时了解光伏发电系统的运行状况，提高系统的可靠性和安全性。

3.最大功率点跟踪（MPPT）：光伏逆变器通常配备最大功率点跟踪（MPPT）功能，以确保光伏电池板的输出功率最大化。

MPPT功能通过调节逆变器的工作点来匹配光伏电池板的输出功率，从而最大限度地提高系统的效率和发电量。

光伏逆变器使用先进的算法和电子元件来实现精确的MPPT功能。

4.电网连接：5.安全保护：光伏逆变器还配备了多种安全保护功能，以保护光伏发电系统和使用者的安全。

例如，逆变器会监测电网的电压和频率，避免向电网注入异常的电能，从而防止对电网造成损害。

逆变器还会监控系统的电流、温度和短路等情况，一旦发现异常，会自动切断电流以保护系统。

6.故障检测与诊断：光伏逆变器配备了故障检测和诊断系统，可以实时监测系统中的故障，并给予相应的报警和诊断。

故障检测系统可以检测逆变器的硬件问题、电路故障、通信错误等，并通过报警装置或通知系统管理员进行处理。

诊断系统可以深入分析故障原因，并提供相应的解决方案。

综上所述，光伏逆变器具有光电转换、智能监控、最大功率点跟踪、电网连接、安全保护以及故障检测与诊断等多种功能。

这些功能使得光伏逆变器成为光伏发电系统中不可或缺的一部分，能够提高系统效率、保护系统安全，并提供可靠的电能转换和连接服务。

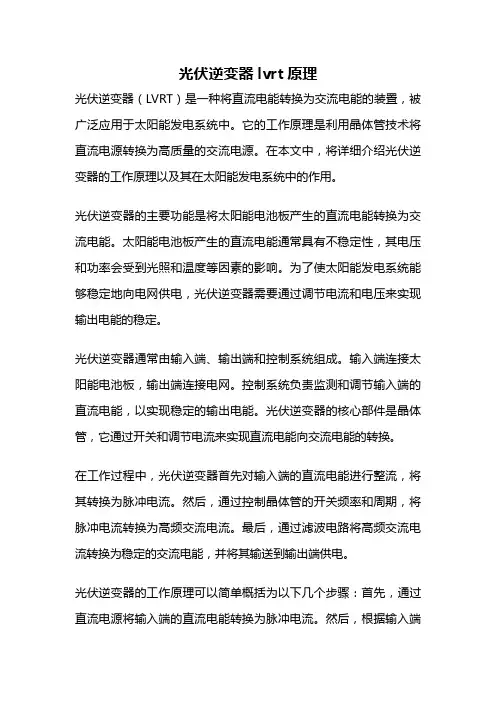

光伏逆变器lvrt原理光伏逆变器（LVRT）是一种将直流电能转换为交流电能的装置，被广泛应用于太阳能发电系统中。

它的工作原理是利用晶体管技术将直流电源转换为高质量的交流电源。

在本文中，将详细介绍光伏逆变器的工作原理以及其在太阳能发电系统中的作用。

光伏逆变器的主要功能是将太阳能电池板产生的直流电能转换为交流电能。

太阳能电池板产生的直流电能通常具有不稳定性，其电压和功率会受到光照和温度等因素的影响。

为了使太阳能发电系统能够稳定地向电网供电，光伏逆变器需要通过调节电流和电压来实现输出电能的稳定。

光伏逆变器通常由输入端、输出端和控制系统组成。

输入端连接太阳能电池板，输出端连接电网。

控制系统负责监测和调节输入端的直流电能，以实现稳定的输出电能。

光伏逆变器的核心部件是晶体管，它通过开关和调节电流来实现直流电能向交流电能的转换。

在工作过程中，光伏逆变器首先对输入端的直流电能进行整流，将其转换为脉冲电流。

然后，通过控制晶体管的开关频率和周期，将脉冲电流转换为高频交流电流。

最后，通过滤波电路将高频交流电流转换为稳定的交流电能，并将其输送到输出端供电。

光伏逆变器的工作原理可以简单概括为以下几个步骤：首先，通过直流电源将输入端的直流电能转换为脉冲电流。

然后，根据输入端的电压和电流情况，控制晶体管的开关频率和周期，将脉冲电流转换为高频交流电流。

接下来，通过滤波电路将高频交流电流转换为稳定的交流电能，并将其输送到输出端供电。

光伏逆变器在太阳能发电系统中发挥着至关重要的作用。

它可以将太阳能电池板产生的直流电能转换为适用于家庭和工业用电的交流电能。

通过光伏逆变器，太阳能发电系统可以实现对电网的接入，将多余的电能输送到电网上，以实现能源的有效利用。

此外，光伏逆变器还可以对输入端的电能进行监测和调节，以确保系统的安全和稳定运行。

光伏逆变器是太阳能发电系统中不可缺少的装置，它通过将直流电能转换为交流电能，实现了太阳能发电系统与电网的连接。

光伏逆变器的组成和工作原理
光伏逆变器是太阳能电池组发电系统中的重要组成部分，它的主要作用是将直流电转换成交流电，实现太阳能发电系统与电网之间的互联互通。

光伏逆变器通常由直流输入阶段、中间电路和交流输出阶段三部分组成。

直流输入阶段是光伏逆变器的第一部分，它由太阳能电池组成，将太阳能转换成直流电。

由于太阳能电池的输出电压和电流都不是恒定的，因此需要通过最大功率点跟踪器来调节电压和电流，确保太阳能电池的输出功率最大化。

中间电路是光伏逆变器的核心部分，它将直流电转换成高频交流电，并保持其稳定。

通常采用电容、电感和绕组等元器件来组成中间电路，通过对这些元器件进行合理的组合和控制，可以实现直流电到交流电的转换。

交流输出阶段是光伏逆变器的最后一部分，它将中间电路产生的高频交流电转换成低频交流电，输出到电网上。

交流输出阶段通常由变压器、滤波器和交流输出端口等组成，通过这些元器件来调节输出电压和频率，确保逆变器能够将直流电转换成符合电网标准的交流电。

总体来说，光伏逆变器的工作原理就是将太阳能转换成直流电，再通过中间电路将直流电转换成高频交流电，最后通过交流输出阶段将高频交流电转换成低频交流电输出到电网上。

- 1 -。

光伏逆变器的分类光伏逆变器是将直流电能转换为交流电能的关键设备，广泛应用于太阳能发电系统中。

根据其工作原理和应用领域的不同，光伏逆变器可以分为多种类型。

本文将就光伏逆变器的分类进行详细介绍。

一、按照逆变器拓扑结构分类1. 单相逆变器单相逆变器适用于单相光伏发电系统，其输入电流和输出电流均为单相交流电。

单相逆变器具有结构简单、体积小、成本低的特点，广泛应用于家庭光伏发电系统。

2. 三相逆变器三相逆变器适用于三相光伏发电系统，其输入电流和输出电流均为三相交流电。

三相逆变器具有输出电流平稳、功率传输高效的特点，适用于大型商业光伏发电系统和电网并网应用。

3. 多电平逆变器多电平逆变器通过增加逆变桥臂的数目，将输出电压分解成多个电平，从而减小逆变器输出电压的谐波含量，提高输出电压的质量。

多电平逆变器适用于对输出电压质量要求较高的应用场景，如光伏电站并网。

二、按照逆变器控制方式分类1. 基于PWM控制的逆变器脉宽调制（PWM）控制是目前光伏逆变器中最常用的控制方式之一。

通过控制逆变器开关管的导通和截止时间，使得输出电压近似于正弦波，从而实现对输出电压的控制。

2. 基于MPPT控制的逆变器最大功率点跟踪（MPPT）控制是光伏发电系统中常用的控制策略之一。

光伏逆变器通过监测光伏阵列的电压和电流，实时调整输出电压和电流，以最大化光伏阵列的输出功率。

三、按照逆变器输出类型分类1. 单向逆变器单向逆变器将直流电能转换为单向交流电能输出。

这种逆变器适用于一些只需要单向电流供电的应用场景，如光伏发电系统与电池储能系统的结合。

2. 双向逆变器双向逆变器可以实现直流电能与交流电能的双向转换。

在光伏发电系统中，双向逆变器可以将太阳能转换为交流电注入电网，并在电网停电时将电池储能系统的直流电能转换为交流电供给负载。

光伏逆变器根据其拓扑结构、控制方式和输出类型的不同，可以分为多种类型。

不同类型的光伏逆变器适用于不同的应用场景，满足了不同用户的需求。

光伏逆变器的原理光伏逆变器是光伏发电系统中的一个重要组成部分，它的作用是将光伏电池板所产生的直流电转换为交流电，以供电网使用。

光伏逆变器的原理是基于电子器件的工作原理和电路设计的原理，下面我们将详细介绍光伏逆变器的工作原理。

首先，光伏逆变器的核心部件是功率电子器件，它主要由晶体管、二极管、场效应管等组成。

在光伏电池板产生的直流电输入到逆变器后，经过整流、滤波等处理后，进入到功率电子器件中。

功率电子器件通过控制开关状态，将直流电转换为交流电，然后输出到电网中。

其次，光伏逆变器的工作原理是基于PWM调制技术的，通过对直流电进行高频开关控制，将其转换为交流电。

PWM调制技术可以实现对输出波形的精确控制，使得光伏逆变器的输出电压和频率可以与电网保持同步。

同时，PWM调制技术还可以提高逆变器的效率和稳定性，确保其在不同工况下都能正常工作。

另外，光伏逆变器还采用了MPPT（最大功率点跟踪）技术，通过对光伏电池板的输出功率进行实时监测和调节，确保其工作在最佳工作点，最大限度地提高光伏发电系统的发电效率。

MPPT技术可以根据光照强度和温度等因素实时调整逆变器的工作状态，使其始终处于最佳工作状态。

最后，光伏逆变器还具有保护功能，可以对电网的电压、频率等参数进行监测，一旦出现异常情况，可以及时切断逆变器的输出，确保电网的安全运行。

同时，光伏逆变器还具有过载、短路、过压、欠压等多种保护功能，确保光伏发电系统的安全稳定运行。

综上所述，光伏逆变器的原理是基于功率电子器件的工作原理和PWM调制技术的原理，通过MPPT技术和保护功能，实现对光伏电池板输出直流电的高效转换和电网的安全接入。

光伏逆变器在光伏发电系统中起着至关重要的作用，其工作原理的深入理解对于光伏发电系统的设计和运行具有重要意义。

光伏逆变器的简介光科1103班摘要：本文简单介绍了太阳能发电系统结构，叙述了光伏逆变器在光伏发电系统中的重要作用。

具体介绍光伏逆变器的分类和工作原理。

介绍和比较了单相电压型逆变器几种逆变主电路的电路拓扑结构的优缺点，逆变电路开关器件的选择和吸收保护原理。

最后列举了光伏逆变器的主要性能指标。

关键词：光伏发电系统光伏逆变器单相电压型逆变器拓扑结构性能指标一、太阳能发电系统简介21世纪，人类将面临着实现经济和社会可持续发展的重大挑战，在环境污染和资源短缺的双重制约下，能源问题更加突出，而太阳能具有储量大、普遍存在、利用经济、清洁环保等优点，因此太阳能的利用越来越受到人们的广泛重视，成为理想的替代能源。

目前太阳能发电系统主要有独立系统和并网系统两大类，其构成分别如图1和图2图1 独立型光伏发电系统图2 并网型光伏发电系统由图可见，无论是哪种发电系统，逆变器都是太阳能光伏发电系统中除了太阳能电池组件以外的最为重要的部分，是太阳能光伏发电的关键装置，因此对它的研究和开发是太阳能应用推广的必然要求，并存在着巨大的市场前景。

太阳能光伏发电系统用逆变器直接决定了太阳能光伏发电系统的利用效率、系统可靠性、以及适用负载范围等性能。

二、逆变器的作用太阳能光伏发电受日射强度、日射量、日照时间、日射变化以及输出电压等级的限制，并且其输出为直流电，无蓄电功能，不能直接给大部分负载提供电能，因此需要增加逆变器，将直流电变换成稳定可靠、电品质优越的AC220／50Hz交流电供给负载应用。

逆变器不仅具有直交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。

归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能（并网系统用）、自动电压调整功能（并网系统用）、直流检测功能（并网系统用）、直流接地检测功能（并网系统用）。

这里简单介绍自动运行和停机功能及最大功率跟踪控制功能。

1、自动运行和停机功能早晨日出后，太阳辐射强度逐渐增强，太阳电池的输出也随之增大，当达到逆变器工作所需的输出功率后，逆变器即自动开始运行。
