大功率光伏逆变器介绍

25kw光伏逆变器参数1.介绍光伏逆变器是将光伏模块产生的直流电转换为交流电的设备，被广泛应用于太阳能发电系统中。

在选择适合的光伏逆变器时，了解其参数是非常重要的。

本文将详细介绍25k w光伏逆变器的参数及其重要性。

2.额定功率25kw光伏逆变器的额定功率是指逆变器能够持续输出的最大有功功率。

这个参数决定了逆变器能够供应给电网的最大功率，也决定了逆变器的适用范围。

选购光伏逆变器时，需根据光伏发电系统的实际情况确定逆变器的额定功率。

3.输入电压范围光伏逆变器的输入电压范围指的是逆变器能够接受的光伏模块的直流电压范围。

输入电压范围的选择与光伏模块的电压输出有关，需确保逆变器能够适应光伏模块输出的直流电压变化。

较广泛的输入电压范围意味着逆变器在不同的光照条件下都能正常工作。

4.输出电压范围光伏逆变器的输出电压范围指的是逆变器将直流电转化为交流电后输出的电压范围。

输出电压范围的选择需符合接入电网的要求，以确保逆变器输出的交流电能够有效地注入电网。

同时，较广泛的输出电压范围还能够提高逆变器的适用性。

5.最大效率光伏逆变器的最大效率是指逆变器在最佳工作条件下，将光伏模块产生的直流电转换为交流电时的效率。

最大效率直接影响光伏逆变器的能量转换效率，因此在选择逆变器时应尽量选择最大效率较高的型号。

最大效率高的逆变器能够提高光伏发电系统的整体效益。

6.防护等级光伏逆变器的防护等级表示逆变器对外界环境的抵抗能力。

防护等级由两部分组成，分别表示逆变器的固体物体保护等级和防水等级。

选择适合的防护等级可以确保逆变器的长期稳定工作，特别是在恶劣的环境条件下。

7.可靠性光伏逆变器的可靠性是指逆变器能够稳定、可持续地运行的能力。

光伏逆变器作为太阳能发电系统的核心设备，其可靠性对系统的发电效率和运行安全起着至关重要的作用。

在选择光伏逆变器时，应选择品牌信誉好、质量可靠的产品。

8.尺寸和重量光伏逆变器的尺寸和重量直接影响安装和维护的便捷性。

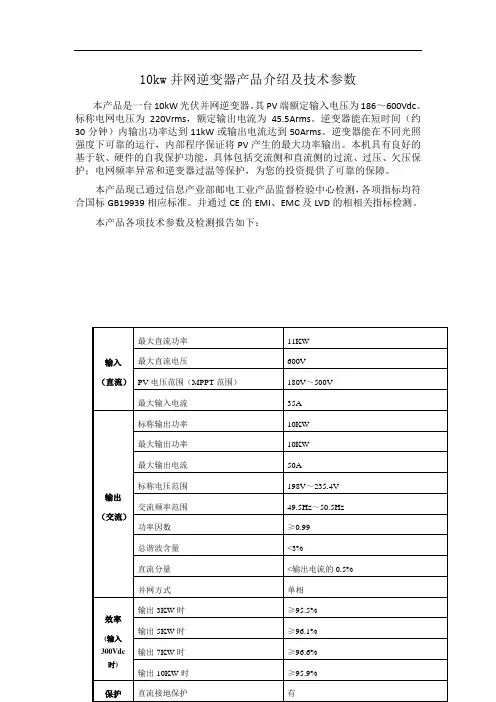

10kw并网逆变器产品介绍及技术参数本产品是一台10kW光伏并网逆变器。

其PV端额定输入电压为186～600Vdc。

标称电网电压为220Vrms，额定输出电流为45.5Arms。

逆变器能在短时间（约30分钟）内输出功率达到11kW或输出电流达到50Arms。

逆变器能在不同光照强度下可靠的运行，内部程序保证将PV产生的最大功率输出。

本机具有良好的基于软、硬件的自我保护功能，具体包括交流侧和直流侧的过流、过压、欠压保护；电网频率异常和逆变器过温等保护，为您的投资提供了可靠的保障。

本产品现已通过信息产业部邮电工业产品监督检验中心检测，各项指标均符合国标GB19939相应标准。

并通过CE的EMI、EMC及LVD的相相关指标检测。

本产品各项技术参数及检测报告如下：。

5kw光伏逆变器方案5kW光伏逆变器方案引言随着可再生能源的快速发展和应用，太阳能光伏发电系统成为了一种绿色、可持续的能源解决方案。

而光伏逆变器则是太阳能光伏发电系统中至关重要的组成部分，它能将太阳能电池板产生的直流电转换为交流电，并将其供给到电网中。

本文将介绍一个5kW光伏逆变器方案，以满足家庭和小型商业用途的需求。

1. 光伏逆变器的基本原理光伏逆变器的基本原理是将直流电转换为交流电。

首先，太阳能电池板将太阳能光线转化为直流电，然后这些直流电通过光伏逆变器进行电子元器件的处理和控制，最终转换为交流电以供给电网使用。

2. 逆变器的功率容量5kW光伏逆变器的功率容量为5千瓦，即能够将最大5千瓦的直流电转换为交流电。

这种功率容量适用于家庭和小型商业用途，能够满足一般用电需求。

3. 光伏逆变器的特点5kW光伏逆变器方案具有以下几个特点：- 高效率：该逆变器采用先进的电子元器件和控制技术，能够实现高效率的能量转换，最大程度地提高太阳能电池板的利用率。

- 安全可靠：逆变器内置多重保护机制，包括过温保护、过载保护、短路保护等，确保系统的安全运行。

- 易于安装和维护：该逆变器采用模块化设计，安装和维护过程简单方便，减少了工作人员的操作难度和时间成本。

4. 逆变器的工作方式光伏逆变器的工作方式主要包括以下几个步骤：- MPPT跟踪：逆变器通过最大功率点跟踪（MPPT）算法，实时调整太阳能电池板的工作状态，以确保光伏系统能够以最大效率运行。

- 直流到交流转换：逆变器将直流电转换为交流电，并通过滤波器去除电流中的杂波，以确保输出电流的稳定性和纹波度。

- 电网连接：逆变器将转换后的交流电连接到电网中，以向家庭或商业用途供电，并将多余的电能注入电网。

5. 逆变器的应用范围5kW光伏逆变器方案适用于家庭和小型商业用途，如住宅、办公楼、商场等。

它能够满足一般用电需求，并通过太阳能光伏发电系统为用户提供清洁、可再生的能源解决方案。

深圳市禾望电气股份有限公司（股票代码：603063）专注于新能源和电气传动产品的研发、生产、销售和服务，主要产品包括风力发电产品、光伏发电产品、电气传动产品等，拥有完整的大功率电力电子装置及监控系统的自主开发及研发实力与测试平台。

公司通过技术和服务上的创新，不断为客户创造价值，现已成为国内新能源领域最具竞争力的电气企业之一。

在光伏并网发电领域，禾望电气提供具有竞争力的整体解决方案，包括组串式中小功率光伏发电系统和集中/集散式大功率光伏发电系统。

在集中式方案中，包括1100V系统用的500kW、630kW、800kW并网逆变器和1500V系统用的1250kW、1562.5kW、2500kW和3125kW并网逆变器，以及箱变一体机式的一体化解决方案组合产品。

在集散式方案中，包括1100V系统用的1000kW和1250kW并网逆变器，同时提供1MW、1.25MW、2MW、2.5MW、4MW 和5MW的逆变箱房式、箱变一体机式的一体化解决方案组合产品。

在组串式方案中，包括户用5kW～8kW单相机型，商用8kW～33kW小功率、36kW～50kW中功率和60kW～125kW大功率以及DC1500V 225kW大功率机型。

同时提供对应的WiFi模块/GPRS无线模块/4G无线模块、智能数据采集器产品和防逆流解决方案，满足系统的远程监控和运维管理需求。

在工商业储能领域，禾望电气提供60kW～120kW户外储能一体机装置（可选配100kWh/200kWh的电池），满足工厂限电模式下的削峰填谷及离网应用。

集中式光伏并网逆变器（1500V）集中式光伏并网逆变器（1100V）集散式逆变系统（1100V）集散式光伏并网逆变器集散式汇流箱集散式系统在平地光伏电站的应用——2.5MW 35kV/10kV集成逆变升压一体化电站智能数据采集器兆瓦级光伏并网逆变房集散式光储充共直流母线解决方案应用案例0408101214161820212223质量管理体系环境管理体系职业健康安全管理体系CNAS认可实验室资质国家级高新技术企业国家科学技术进步奖总部 · 深圳6大研发制造基地：深圳、苏州、东莞、盐城、西安、河源30个服务基地：布局全球市场，为更多客户提供全面服务① 4000m以上应用请联系禾望电气② 整机尺寸不包括螺钉、门锁等零部件的突出部位型号HPHV1250-550HPHV1250-630HPHV1562.5-550HPHV1562.5-600HPHV1562.5-630直流侧参数MPPT电压范围800V～1450V最大直流电压1500V标配可接入支路数6路（接24路汇流箱）/ 9路（接16路汇流箱）7路（接24路汇流箱）/ 11路（接16路汇流箱）最大支路电流400A交流侧参数额定输出功率1250kW 1562.5kW 最大输出功率1375kW1718.7kW 1719kW 1718.7kW 额定输出电流1312A 1146A 1640A 1504A 1432A 最大输出电流1443A 1261A 1804A 1654A 1575A 额定电网电压550V 630V 550V 600V 630V 允许电压范围440V～632V504V～724V440V～632V 480V～690V504V～724V额定电网频率50Hz / 60Hz允许频率范围±3Hz电流总谐波分量（THD）＜3%（额定功率）直流电流分量＜0.5%（额定输出电流）功率因数0.8（感性）～0.8（容性）系统参数最大效率99.00%99.02%99.11%99.00%99.01%中国效率98.47%98.50%98.47%98.50%待机自耗电＜100W 冷却方式强制风冷防护等级IP20工作环境温度－40℃～＋55℃（超过40℃降容使用）存储环境温度－40℃～＋70℃允许海拔高度 ①≤5000m（4000m以上降额使用）允许相对湿度0%～95%，无凝露低压穿越满足零电压穿越通讯接口RS485，Ethernet 机械参数整机尺寸（宽*高*深）②1600*2150*800mm重量≤1300kg≤1400kg① 4000m以上应用请联系禾望电气② 整机尺寸不包括螺钉、门锁等零部件的突出部位型号HPHV2500-550HPHV2500-630HPHV3125-550HPHV3125-600 HPHV3125-630直流侧参数MPPT电压范围800V～1450V最大直流电压1500V标配可接入支路数12路（接24路汇流箱）/ 18路（接16路汇流箱）14路（接24路汇流箱）/ 22路（接16路汇流箱）最大支路电流400A交流侧参数额定输出功率2500kW 3125kW 最大输出功率2750kW3438kW 额定输出电流2624A 2292A 3280A 3008A 2864A 最大输出电流2886A 2522A 3608A 3309A 3150A 额定电网电压550V 630V 550V 600V 630V 允许电压范围440V～632V504V～724V440V～632V 480V～690V504V～724V额定电网频率50Hz / 60Hz允许频率范围±3Hz电流总谐波分量（THD）＜3%（额定功率）直流电流分量＜0.5%（额定输出电流）功率因数0.8（感性）～0.8（容性）系统参数最大效率99.02%99.04%99.06%99.11%中国效率98.49%98.62%待机自耗电＜100W 冷却方式强制风冷防护等级IP55工作环境温度－40℃～＋55℃（超过40℃降容使用）存储环境温度－40℃～＋70℃允许海拔高度 ①≤5000m（4000m以上降额使用）允许相对湿度0%～95%，无凝露低压穿越满足零电压穿越通讯接口RS485，Ethernet 机械参数整机尺寸（宽*高*深）②1710*2505*1700mm重量≤2700kg交流软启和交直流双电源冗余，无需外配UPS或者辅电就可以完成低压穿越性能特点① 根据客户需求，逆变器交流输出电压可定制② 4000m以上应用请联系禾望电气③ 整机尺寸不包括螺钉、门锁等零部件的突出部位型号HPSP0500HPSP0630HPSP0800-CC直流侧参数MPPT电压范围500V～900V520V～900V500V～900V最大直流电压1100V标配可接入支路数8路12路最大支路电流160A 交流侧参数额定输出功率500kW 630kW 800kW 最大输出功率550kW 693kW840kW 额定输出电流902A 1137A 1010A 1320A 最大输出电流993A 1250A 1111A 1386A 额定电网电压 ①320V 320V 360V 350V 允许电压范围256V～368V256V～368V288V～414V315V～385V额定电网频率50Hz / 60Hz允许频率范围±3Hz电流总谐波分量（THD）＜3%（额定功率）直流电流分量＜0.5%（额定输出电流）功率因数0.9（感性）～0.9（容性）0.95（感性）～0.95（容性）系统参数最大效率99.02%99.01%99.03%99.01%欧洲效率98.3%98.3%98.4%98.5%待机自耗电＜50W 冷却方式强制风冷防护等级IP20（户内型） / IP55（户外型）工作环境温度－40℃～＋55℃（超过40℃降容使用）存储环境温度－40℃～＋70℃允许海拔高度 ②≤5000m（4000m以上降额使用）允许相对湿度5%～95%，无凝露低压穿越满足零电压穿越通讯接口RS485，Ethernet机械参数整机尺寸（宽*高*深）③1000*2150*800mm / 1220*2300*870mm重量≤1000kg户外型户内型心数据交互。

光伏逆变器知识点总结一、工作原理光伏逆变器的工作原理可以简单概括为将光伏板产生的直流电通过电子器件转换成交流电。

具体来说，光伏板产生的直流电首先经过光伏组串并联到直流输入端子上，然后进入逆变器内部的整流器模块，将直流电转换成无脉冲的直流电。

接着电压经过变压器升高，进入逆变器模块，将直流电转换成交流电，输出到市电网中。

二、分类根据用途和性能要求的不同，光伏逆变器可以分为独立式逆变器和并网式逆变器。

独立式逆变器一般用于没有电网的场合，比如太阳能灯和太阳能泵等。

并网式逆变器则主要用于将光伏发电系统发出的交流电直接并入市电网中，实现自发自用和余电卖给电力公司。

三、性能指标1. 转换效率光伏逆变器的转换效率是指其将直流电转换为交流电的能力。

转换效率越高，说明逆变器内部能量损失越小，发电系统整体的效率也越高。

目前市面上的光伏逆变器转换效率普遍在90%以上。

2. 最大功率点跟踪（MPPT）最大功率点跟踪技术可以保证光伏板在各种光照条件下都能工作在最佳状态，充分利用光伏板的发电潜力。

逆变器带有MPPT功能的，其输出电压和电流会自动根据光照强度和温度进行调节，从而确保始终在最佳功率点工作。

3. 防护等级光伏逆变器需要能够在户外环境中长期工作，因此具有良好的防护等级水平是非常重要的。

一般而言，逆变器应具有防护等级不低于IP65，能够防水、防尘和防风骤等。

4. 故障诊断良好的逆变器应该具有完善的故障诊断功能，能够通过报警或显示屏等方式提示故障信息，并提供相应的故障诊断报告。

5. 通讯功能逆变器的通讯功能可以方便用户通过手机APP或网络平台监控发电状态和运行数据。

同时还可以实现远程控制、故障诊断和售后服务等功能。

四、选型在选型光伏逆变器时，需要根据具体的场景需求和电网接入条件来选择适合的逆变器。

首先需要确定发电系统的功率，再根据逆变器的转换效率、MPPT功能、防护等级和通讯功能等因素进行综合评估。

此外，还需要考虑逆变器的可靠性、售后服务和性价比等因素。

大功率光伏逆变器（100kwp～500kwp）一、光伏逆变器简介逆变器又称电源调整器，根据逆变器在光伏发电系统中的用途可分为独立型电源用和并网用二种。

根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。

对于用于并网系统的逆变器，根据有无变压器又可分为变压器型逆变器和无变压器型逆变器。

（1）并网光伏发电系统并网式光伏发电系统由光伏组件、并网逆变器、计量装置及配电系统组成。

光伏组件将太阳光能转换为直流电能，再由逆变器将直流电能转换为高品质的正弦波电流，直接馈入电网或者做为本地用电设备的电力来源。

(2)离网光伏发电系统离网式光伏发电系统由光伏组件、控制器、蓄电池、离网逆变器及配电系统组成，与并网式光伏发电系统的工作原理十分相似，唯一不同的是离网系统输出的电力被直接消耗使用而不输送到电网中。

离网式系统中配备有蓄电池，用于储存电能，可以满足阳光不足状态下的发电需求。

通过控制器可以实现对蓄电池的控制。

对于无法接入公共电网的偏远地区，离网式光伏发电系统是解决用电需求最完。

二、产品型号ESI——————————光伏逆变器5———————————额定输入电压 1.24vdc 2.48vdc 3.450vdc 3———————————输出电压 2.220vac 3.380vacB———————————变压器功能 B可并联 N不可并联100——————————额定输出功率 100kw、 250kw、 500kwX———————————厂商代码 X希望电子有限公司T———————————T有隔离变压器 N无隔离变压器三、执行标准.GB/T 19939光伏系统并网技术要求.GB/T 20046光伏（PV）系统电网接口特性.GB/T 20513光伏系统性能监测测量、数据交换和分析导则. GB/Z 19964光伏发电站接入电力系统的技术规定. GB/T 3859.1半导体变流器基本要求的规定. GB/T 3859.2半导体变流器应用导则. GB 17625.2 电磁兼容限值对额定电流不大于 16A的设备在低压供电系统中产生的电压波动和闪烁的限制. GB/Z 17625.3 电磁兼容限值对额定电流大于 16A的设备在低压供电系统中产生的电压波动和闪烁的限制. GB/T 17626.2电磁兼容试验和测量技术静电放电抗扰度试验. GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验. GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验. GB/T 17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验. GB/T 17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度. GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验. GB 17799.3 电磁兼容通用标准居住、商业和轻工业环境中的发射标准. GB 17799.4电磁兼容通用标准工业环境中的发射标准. GB 4208外壳防护等级（IP代码）. GB/T 191包装储运图示标志四、产品结构及工作原理逆变器是一种由半导体器件组成的电力调整装置，主要用于把直流电力转换成交流电力。

光伏110kv逆变器1.引言1.1 概述概述部分的内容可以包括光伏110kv逆变器的基本概念、重要性以及在光伏发电系统中的作用。

例如：光伏110kv逆变器是一种用于光伏发电系统的关键设备，它起到将光伏电池板产生的直流电转换成交流电的作用。

光伏逆变器通过将直流电源转换为交流电源，可以实现光伏电站的电能传输和利用。

在光伏发电系统中，逆变器是至关重要的组成部分之一，其稳定可靠的工作对于光伏系统的效率和长期可持续运行至关重要。

光伏110kv逆变器的主要功能是将光伏电池板所产生的直流电转换成电网所需要的交流电。

光伏电池板所产生的直流电无法直接供电到电网中，因此需要经过逆变器的转换处理。

逆变器通过一系列的电子元器件和控制算法，将直流电源转换为交流电源，并将其与电网同步，以满足电网对于电能的需求。

光伏110kv逆变器的设计和性能直接影响光伏发电系统的发电效率和系统的可靠性。

合理的设计能够最大程度地提高逆变器的转换效率，优化电能传输和利用的效果。

同时，保证逆变器在不同光照条件下的稳定工作，具备较高的抗干扰能力，能够有效地保护光伏电池板和电网安全稳定运行。

本文将重点探讨光伏110kv逆变器的基本原理以及设计要点，旨在帮助读者更好地理解光伏发电系统中逆变器的工作原理和关键技术。

同时，通过对目前已有的研究成果和实际应用案例的分析和总结，提出展望和发展趋势，以期为光伏110kv逆变器的进一步研究和应用提供参考和指导。

1.2 文章结构文章结构部分的内容可按照以下方式编写：文章结构：本文主要分为三个部分：引言、正文和结论。

引言部分首先对光伏110kv逆变器进行了概述，介绍了其基本原理和设计要点。

然后，对整篇文章的结构进行了说明，并明确了研究的目的。

正文部分详细阐述了光伏逆变器的基本原理，包括其工作原理、电路结构等方面的内容。

同时，重点介绍了110kv逆变器的设计要点，包括功率因数控制、输出电压调节、电网连接等方面的关键技术。

工商业光伏逆变器功率随着全球能源转型和低碳发展的需求，光伏发电在我国得到了广泛的应用，特别是在工商业领域。

光伏逆变器作为光伏发电系统的重要组成部分，其性能和功率直接影响着整个系统的运行效果。

本文将为您介绍工商业光伏逆变器的功率分类、选型要点、应用场景及优势，并分析我国工商业光伏逆变器市场现状与趋势。

一、光伏逆变器概述光伏逆变器是一种将直流电转换为交流电的设备，主要用于光伏发电系统中，将太阳能电池板产生的直流电转换为适用于电网的交流电。

光伏逆变器具有高效、环保、节能等优点，是实现太阳能发电的关键技术。

二、工商业光伏逆变器功率分类根据功率等级，工商业光伏逆变器可分为以下几类：1.小型光伏逆变器：功率范围在1kW～500kW，适用于家庭和小型商业光伏发电系统。

2.中型光伏逆变器：功率范围在500kW～2MW，适用于中型工商业光伏发电系统。

3.大型光伏逆变器：功率范围在2MW～50MW，适用于大型工商业光伏发电系统。

4.超级光伏逆变器：功率范围在50MW以上，适用于地面光伏电站和海上光伏电站。

三、工商业光伏逆变器选型要点1.功率匹配：根据光伏发电系统的实际需求，选择合适功率的逆变器。

2.转换效率：选择高转换效率的逆变器，以提高系统整体发电效率。

3.产品品质：选择具有良好品质和稳定性能的逆变器，确保系统运行安全可靠。

4.品牌口碑：选择具有良好口碑和售后服务的光伏逆变器品牌。

5.系统集成性：选择易于与现有系统集成、便于维护的光伏逆变器。

四、工商业光伏逆变器应用场景及优势1.应用场景：工商业光伏发电系统、地面光伏电站、海上光伏电站等。

2.优势：（1）节能减排：光伏逆变器将太阳能转化为电能，降低对化石能源的依赖，减少二氧化碳排放。

（2）经济效益：工商业光伏发电系统可为企业节省能源成本，提高盈利能力。

（3）绿色环保：光伏发电无污染，有利于环境保护和可持续发展。

五、我国工商业光伏逆变器市场现状与趋势1.市场规模：近年来，我国工商业光伏逆变器市场规模逐年扩大，市场需求旺盛。

光伏逆变器功能分析1.光电转换：2.智能监控：光伏逆变器通常配备了智能监控系统，用于实时监测光伏发电系统的工作状态。

智能监控系统可以监测各个组件的输出功率、电压、电流和温度等参数，并将这些数据传输给数据采集设备或显示屏。

通过智能监控，用户可以及时了解光伏发电系统的运行状况，提高系统的可靠性和安全性。

3.最大功率点跟踪（MPPT）：光伏逆变器通常配备最大功率点跟踪（MPPT）功能，以确保光伏电池板的输出功率最大化。

MPPT功能通过调节逆变器的工作点来匹配光伏电池板的输出功率，从而最大限度地提高系统的效率和发电量。

光伏逆变器使用先进的算法和电子元件来实现精确的MPPT功能。

4.电网连接：5.安全保护：光伏逆变器还配备了多种安全保护功能，以保护光伏发电系统和使用者的安全。

例如，逆变器会监测电网的电压和频率，避免向电网注入异常的电能，从而防止对电网造成损害。

逆变器还会监控系统的电流、温度和短路等情况，一旦发现异常，会自动切断电流以保护系统。

6.故障检测与诊断：光伏逆变器配备了故障检测和诊断系统，可以实时监测系统中的故障，并给予相应的报警和诊断。

故障检测系统可以检测逆变器的硬件问题、电路故障、通信错误等，并通过报警装置或通知系统管理员进行处理。

诊断系统可以深入分析故障原因，并提供相应的解决方案。

综上所述，光伏逆变器具有光电转换、智能监控、最大功率点跟踪、电网连接、安全保护以及故障检测与诊断等多种功能。

这些功能使得光伏逆变器成为光伏发电系统中不可或缺的一部分，能够提高系统效率、保护系统安全，并提供可靠的电能转换和连接服务。

光伏逆变器的分类随着太阳能发电技术的不断发展壮大，光伏逆变器作为太阳能电站的重要组成部分，也得到了越来越广泛的应用和普及。

光伏逆变器根据逆变技术、输出电压类型和输出功率等因素的不同，可以分为多种不同的类型和分类。

一、逆变技术分类1.1 大功率嵌网式光伏逆变器大功率嵌网式光伏逆变器是指其使用的逆变器技术是嵌网式逆变技术，以提高光伏系统的效率和稳定性。

在大规模光伏电站中，嵌网式光伏逆变器具有更高的峰值功率比和更低的开关电压应力，能够承受更高的阻抗负载和更高的短路电流。

1.2 单相串联逆变器单相串联逆变器是一种逆变器技术，通过串联多个单相逆变器，形成一个完整的光伏逆变器系统。

该系统具有更加低廉的成本和更高的效率，适用于小规模光伏电站和家庭光伏发电系统。

1.3 多级逆变器多级逆变器是一种基于多级拓扑结构的光伏逆变器技术，其核心是将多个单相逆变器串联起来，将每个逆变器的输出电压独立调整，从而实现逆变器的高效率、高可靠性和低噪声等优点。

二、输出电压类型分类2.1 单相逆变器单相逆变器是指其输出的电压为单相交流电压，适用于小规模光伏发电系统和家庭光伏电站。

其缺点是电力质量较低和输出功率和效率较低。

2.2 三相逆变器三相逆变器是指其输出的电压为三相交流电压，更为稳定和高效，适用于大规模光伏电站的使用。

三、输出功率分类3.1 中低压光伏逆变器中低压光伏逆变器是指其输出电压范围在220V或以上，输出功率在几千瓦以内，适用于小型光伏电站和家庭光伏电站等。

3.2 中高压光伏逆变器中高压光伏逆变器是指其输出电压范围在380V或以上，输出功率范围在十几万瓦以上，适用于大型光伏电站和工业领域的使用。

在实际的光伏发电系统中，不同的光伏逆变器类型和分类，可以根据不同的需求和场景，选择不同的光伏逆变器，以达到更高的电能转化效率和系统稳定性。

光伏逆变器的原理光伏逆变器是光伏发电系统中的重要部件，主要用于将太阳能电池板输出的直流电转换成交流电，以供家庭、商业和工业用途。

它的工作原理涉及到多个方面，包括电力电子学、控制系统和电网连接等。

下面我将详细介绍光伏逆变器的工作原理。

首先，光伏逆变器的核心部件是功率变换器，它通常由大功率的MOSFET晶体管（或IGBT）构成。

功率变换器主要负责将太阳能电池板输出的直流电转换成交流电。

它采用高频脉宽调制的方式，通过控制开关管的导通时间比例，调节输出电压和电流，使之符合电网的要求。

同时，在电流传输的过程中，功率变换器也起到了电流保护、故障检测和隔离等功能。

在光伏发电系统中，光伏电池板产生的电能是直流电。

而普通家庭和工业用电系统使用的是交流电。

为了将直流电转换成交流电，光伏逆变器内部还需要加入变压器和滤波器等电路。

变压器主要用于提高或降低电压，满足电网的输入要求；滤波器则用于去除输出电流中的高频噪声和谐波，以获得稳定的交流输出。

在逆变过程中，光伏逆变器还需要对输入直流电进行稳压和稳频处理。

当太阳能电池板的输出电压和电流波动时，逆变器需要通过电子元件（如电容、电感等）进行稳压和稳频处理，以保持输出电压和频率的稳定，避免对电网造成干扰。

为了确保光伏逆变器的安全和性能，还需要加入一些控制和保护电路。

例如，过电流保护电路可以监测输出电流是否超过额定值，并在超过时切断电路，以避免电网负荷过载。

过温保护电路则可以监测逆变器内部的温度，一旦温度过高，就会自动降低输出功率或切断电路，以保护逆变器不受损坏。

此外，光伏逆变器还可以通过最大功率点跟踪算法来提高光伏发电系统的效率。

由于太阳能电池板的输出功率随太阳光强度的变化而变化，使得功率变换器需要选择合适的工作点。

最大功率点跟踪算法可以通过实时测量输出功率和电压、电流等参数，调整输入电流和电压，使其达到最佳工作状态，最大限度地提高光电转换效率。

最后，光伏逆变器还需要实现与电网的安全连接和交互。

光伏逆变器参数介绍详解(一)光伏逆变器参数介绍详解1. 什么是光伏逆变器？•光伏逆变器是把光伏电池板产生的直流电（DC）转换成交流电（AC）的设备。

•它是光伏发电系统中的核心设备，起到将直流能量转换为交流能量的关键作用。

2. 光伏逆变器的参数输入电压范围（DC Input Voltage Range）•输入电压范围是逆变器可以接受的直流电压范围。

•光伏电池板的输出电压会受到气温、光照强度等因素的影响，因此逆变器需要具备一定的输入电压范围以适应不同情况下的光伏电压变化。

输出功率（AC Output Power）•输出功率是逆变器转换后的交流电输出功率，以瓦特（W）为单位。

•逆变器的输出功率大小直接影响并限制光伏发电系统的总发电能力。

调制方式（Modulation Mode）•调制方式是指逆变器将直流电转换为交流电的方式。

•常见的调制方式有脉宽调制（PWM）和正弦波调制（SPWM）等。

效率（Efficiency）•效率是指逆变器将输入的直流电转换为输出的交流电的能量转换效率。

•具体可以分为峰值效率和欧洲效率，分别代表逆变器在最佳和标准条件下的能量转换效率。

最大功率追踪（Maximum Power Point Tracking）•最大功率追踪是逆变器的一个重要功能，用于提升光伏发电系统的发电效率。

•通过追踪光伏电池板的最大功率点，将其输出功率最大化。

保护功能（Protection Features）•保护功能是逆变器为保护自身和光伏发电系统安全而具备的功能。

•常见的保护功能有过压保护、逆变器过载保护、短路保护等。

3. 总结•光伏逆变器是光伏发电系统中至关重要的设备，用于将直流电转换为交流电。

•其中涉及的参数包括输入电压范围、输出功率、调制方式、效率、最大功率追踪、保护功能等。

•了解和选择适合自己需求的光伏逆变器是构建高效光伏发电系统的关键一步。

以上是关于光伏逆变器参数的详细解释，希望对读者有所帮助。

光伏逆变器分类及特点
一、按多路数分类
1、单路光伏逆变器：分为定制式、物料模块、标准箱体三种，是为一路单路电站设计的普适的组件；
2、多路光伏逆变器：分为定制式、物料模块两种，是为大规模多路电站设计的定制组件；
3、中大功率逆变器：是专为大、中型光伏电站而设计的普适组件，拥有更完善的安全性保护和功率控制功能；
4、组串式风冷逆变器：属于物料模块，通常用于小规模光伏电站；
5、中等功率四路协调逆变器：专为同步发电设计的普适组件，拥有良好的稳定性、高效性及安全强度；
6、高级智能逆变器：实现智能控制和运行自动化管理的高级多路逆变器；
7、可控三相串联逆变器：实现电网及电站的互联互通、远程控制和监测的高级三相逆变器；
二、按效率分类
1、高效率光伏逆变器：改善电站系统整体性能，降低运行成本，节能节电，提升电站收益；
2、低效率光伏逆变器：性能不佳，主要作为应急机，主要用于小规模电站和备用能源；
3、卓越效率逆变器：智能控制，实现电站的最佳运行状态，进一步提升电站收益。

100kw光伏逆变器参数
光伏逆变器是一种将光伏发电系统产生的直流电转换为交流电
的设备。

一般来说，光伏逆变器的参数包括额定功率、最大输入电压、最大输入电流、工作温度范围、保护等级等。

对于一个100kW
的光伏逆变器，其参数可能如下：
1. 额定功率，100kW，表示逆变器的额定输出功率为100千瓦，即在标准工况下可以持续输出100千瓦的交流电功率。

2. 最大输入电压，通常为直流侧的最大工作电压，一般在
600V至1000V之间，具体数值需要根据具体型号来确定。

3. 最大输入电流，直流侧的最大输入电流，一般在100A至
200A之间，也需要根据具体型号来确认。

4. 工作温度范围，光伏逆变器的工作温度范围通常在-25摄氏
度至60摄氏度之间，超出这个范围逆变器可能会出现性能下降或者
保护停机。

5. 保护等级，逆变器通常具有防雷击、过压保护、过流保护、
短路保护等功能，以确保其在复杂的户外环境中能够正常工作。

除了以上的基本参数外，光伏逆变器还可能具有其他功能和特性，比如MPPT（最大功率点跟踪）、通信接口、并网检测等。

总之，不同型号的100kW光伏逆变器具体参数会有所不同，需要根据实际
需求选择合适的产品。
